CTNES 4753 PREMIUM NOFROST - Réfrigérateur avec congélateur LIEBHERR - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil CTNES 4753 PREMIUM NOFROST LIEBHERR au format PDF.
| Type de produit | Réfrigérateur avec congélateur, pose libre |
| Marque | LIEBHERR |
| Modèle | CTNES 4753 PREMIUM NOFROST |
| Dimensions (H x L x P) | 1850 x 700 x 665 mm (estimation) |
| Poids net | Environ 85 kg |
| Alimentation électrique | 220-240 V, 50 Hz, 10-16 A |
| Classe climatique | SN-T (de +10 °C à +43 °C) |
| Réfrigérant | R 600a (isobutane) |
| Volume réfrigérateur | Environ 280 L |
| Volume congélateur | Environ 100 L |
| Pouvoir de congélation | Jusqu'à 16 kg/24h |
| Fonctions principales | NoFrost, SuperFrost, ventilation, alarme porte ouverte et température |
| Éclairage | LED intérieur |
| Équipement | Tablettes en verre, balconnets de porte, range-bouteilles, bacs à légumes |
| Dégivrage | Automatique (NoFrost) |
| Entretien et nettoyage | Nettoyage intérieur à l'eau tiède et produit vaisselle ; ne pas utiliser de nettoyeur vapeur |
| Sécurité | Alarme porte ouverte, alarme température, verrouillage enfant (non spécifié) |
| Pièces détachées et réparabilité | Ampoule LED ou E14 25W max remplaçable ; SAV agréé pour réparations |
| Informations générales | Conforme aux directives CE 2004/108/CE et 2006/95/CE |
FOIRE AUX QUESTIONS - CTNES 4753 PREMIUM NOFROST LIEBHERR
Questions des utilisateurs sur CTNES 4753 PREMIUM NOFROST LIEBHERR
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Réfrigérateur avec congélateur au format PDF gratuitement ! Retrouvez votre notice CTNES 4753 PREMIUM NOFROST - LIEBHERR et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CTNES 4753 PREMIUM NOFROST de la marque LIEBHERR.
MODE D'EMPLOI CTNES 4753 PREMIUM NOFROST LIEBHERR
Protection de l'environnement
L'appareil contient des matériaux de valeur et est à amener à un lieu de recyclage spécial. L'élimination d'anciens appareils est à réaliser correctement en respectant les prescriptions et lois locales en vigueur.
Veiller à ne pas endommager le circuit frigorifique de l'appareil durant le transport pour empêcher au réfrigérant y contenu (indications sur la plaquette signalétique) et à l'huile de s'échapper accidentellement.
- Rendre l'appareil inopérant.
- Débrancher l'appareil.
- DÉBRANCHEZ L'APPAREIL.
Avertissement
Risque d'étouffement avec les films et matériel d'emballage! Ne pas laisser les enfants jouer avec les matériaux d'emballage. Déposer les matériaux d'emballage à une déchetterie officielle.
Domaine d'utilisation de l'appareil
L'appareil est exclusivement adapté à la réfrigération d'aliments dans un environnement domestique ou un environnement semblable. Est prise en compte, par exemple, l'utilisation
- dans les cuisines du personnel, les pensions de famille,
- par les clients de maisons de campagne, hôtels, motels et autres hébergements,
- par les traiteurs et services similaires dans le commerce de gros.
N'utiliser l'appareil que dans un cadre domestique. Tout autre type d'utilisation est interdite. L'appareil n'est pas conçu pour le stockage et la réfrigération de médicaments, de plasma sanguin, de préparations de laboratoire ou autres produits ou substances similaires concernés par la directive 2007/47/CE relative aux dispositifs médicaux. Une utilisation abusive de l'appareil peut entraîner l'endommagement des produits stockés ou leur altération. De plus, l'appareil n'est pas adapté pour le fonctionnement dans les zones à risque d'explosion.
Classe climatique
La classe climatique indique la température ambience à laquelle l'appareil doit être utilisé pour atteindre la performance frigorifique maximale.

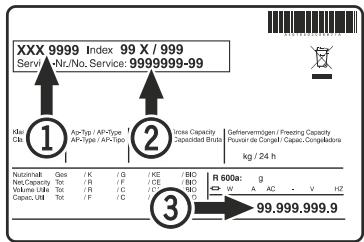

La classe climatique est indiquée sur la plaquette signalétique.

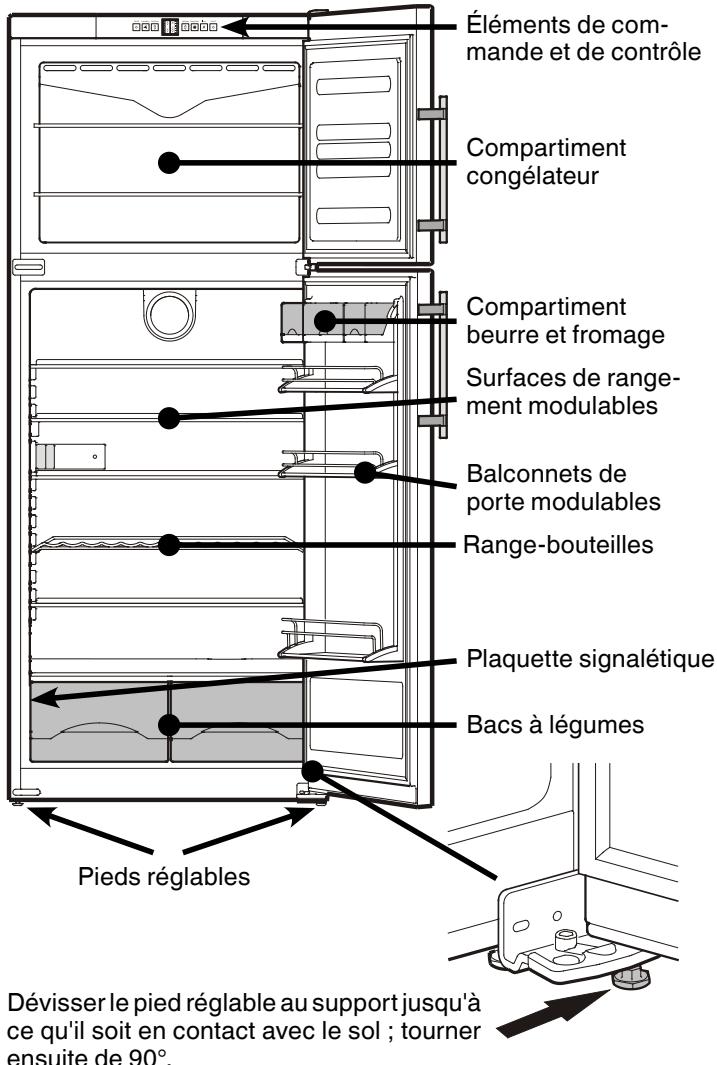

L'emplacement de la plaquette signalétique figure dans le chapitre Description de l'appareil.
Classe climatique Température ambiantе
| SN | +10 °C à +32 °C |
| N | +16 °C à +32 °C |
| ST | +16 °C à +38 °C |
| T | +16 °C à +43 °C |
| SN-ST | +10 °C à +38 °C |
| SN-T | +10 °C à +43 °C |
Ne pas utiliser l'appareil en dehors de la plage de température indiquée.
Recommandations et consignes de sécurité
- Afin d'éviter tout accident matériel ou corporel, nous vous recommandons de faire appel à une deuxième personne pour déballer et mettre en place l'appareil.
- Si l'appareil est endommagé avant l'installation, prendre immédiatement contact avec le fournisseur.
- Pour garantir la sécurité de fonctionnement de l'appareil, respecter scrupuleusement les instructions de la notice concernant la mise en place et le raccordement électrique.
- En cas de panne, débrancher l'appareil ou ôter/dévisser le fusible.
- Pour débrancher l'appareil, saisir directement la prise, ne pas tirer sur le câble.
- Afin d'éviter tout risque pour les utilisateurs de l'appareil, les réparations et interventions ne doivent être effectuées que par un Service Après-Vente agréé. Cette consigne s'applique également au remplacement du câble d'alimentation.
- Ne pas manipuler de flammes vives ou de sources d'allumage à l'intérieur de l'appareil. Lors du transport et du nettoyage de l'appareil, il convient de veiller à ne pas endommager le circuit frigorifique. En cas de dommages, tenir l'appareil éloigné de toute source d'allumage et bien aérer la pièce.
- Ne pas utiliser le socle, les tiroirs, les portes, etc. comme marchepied ou comme support.
- Cet appareil ne convient pas aux personnes (et enfants) représentant des handicaps physiques, sensoriels ou mentaux ou aux personnes ne disposant pas d'une expérience et de connaissances suffisantes, sauf si ces dernières ont bénéficié d'une surveillance initiale ou ont reçu des instructions relatives à l'utilisation de l'appareil de la part d'une personne responsable de leur sécurité. Les enfants ne doivent pas être laissés sans surveillance afin de s'assurer qu'ils ne jouent pas avec l'appareil.
- Éviter le contact permanent de la peau avec des surfaces froides ou des produits réfrigérés/surgelés. Cela est susceptible de provoquer des douleurs, une sensation d'engourdissement et des gelures. En cas de contact prolongé de la peau, prévoir les mesures de protection nécessaires, comme par ex. l'utilisation de gants.
- Ne pas consommer la glace alimentaire, plus particulièrement le glace à l'eau et les glacons, à la sortie du congélateur, afin d'éviter tout risque de brûlures pouvant être provoquées par les températures très basses.
- Pour éviter tout risque d'intoxication alimentaire, ne pas consommer d'aliments stockés au-delà de leur date limite de conservation.
- Ne pas conserver de matières explosives ni de produits en bombe à gaz propulseur inflammable (butane, propane, pentane, etc.) dans votre appareil. En cas de fuite éventuelle, ces gaz risquent en effet de s'enflammer au contact d'éléments électriques de votre appareil. Les produits en bombe concernés sont identifiés par l'étiquette indiquant leur composition ou un symbole représentant une flamme.
- Ne pas utiliser d'appareils électriques à l'intérieur de l'appareil.
- L'appareil a été conçu pour être placé dans des locaux fermés. Ne pas exploiter l'appareil dehors ou dans des endroits humides non à l'abri de projections d'eau.
- L'ampoule LED située dans l'appareil sert d'éclairage à l'intérieur de l'appareil. Elle n'est pas destinée à l'éclairage de pièces.
Mise en place
- Ne pas placer l'appareil dans une zone à ensoleillement direct, à côté d'une cuisine, d'un chauffage ou équivalents.
- Le sol doit être horizontal et plan. Pour compenser les éventuelles irrégularités du sol, régler la hauteur des pieds de l'appareil à l'aide de la clé plate fournie.

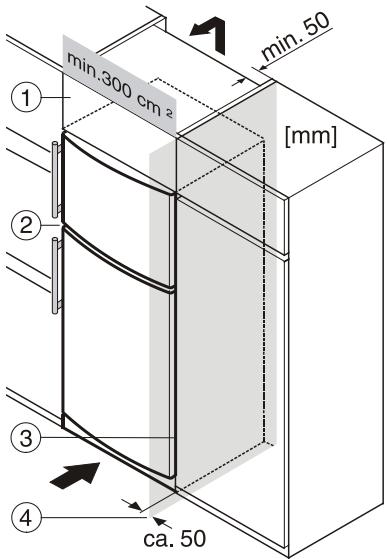

- Ne pas recouvrir ou obstruer les orifices et les grilles de ventilation.
- Ne poser: aucun appareil générateur de chaleur (four à micro-ondes, grille-pain etc.) sur voire appareil.
- Le site d'installation de votre appareil doit impératiftement être conforme à la norme EN 378, à savoir un volume de 1m³ pour 8g de fluide réfrigérant type R 600a, pour éviter toute formation de mélange gaz-air inflammable en cas de fuite dans le circuit frigorifique. Les données relatives à la masse de réfrigérant sont indiquées sur la plaquette signalétique à l'intérieur de l'appareil.

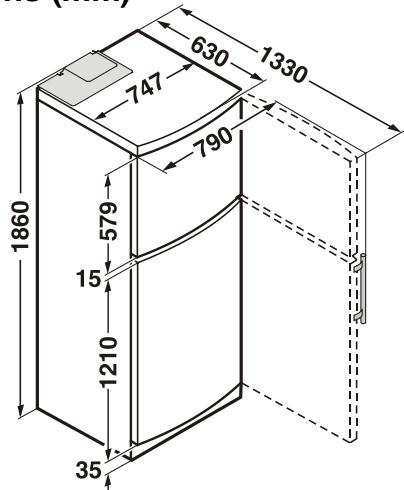

Dimensions (mm)
Raccordement électrique
Seul le courant alternatif doit être utilisé pour alimenter l'appareil.
La tension et la fréquence admissibles sont indiquées sur la plaquette signalétique. L'emplacement de la plaquette signalétique figure dans le chapitre Description de l'appareil.
La prise doit être mise à la terre conformément aux normes électriques et protégée par un fusible.
Le courant de déclenchement du fusible doit être situé entre 10 A et 16 A.
La prise ne doit pas se trouver derrière l'appareil et doit être facilement accessible.
Ne pas brancher l'appareil à une rallonge ou à une multiprise.
Ne pas utiliser d'autres sources d'énergie (conversion du courant continu en courant alternatif resp. triphase) ou de "fiches économie d'énergie". Risque d'endommagement du système électronique
Éléments de commande et de contrôle
On/Off
Ventilation
Up/Down
(4) (5)
Up/Down
SuperFrost
Alarm
On/Off
Réfrigerateur
① Touche Marche-Arrêt (2) Touche ventilation ③ Touche de réglage température ④ Affichage température
Congélateur
⑤ Affichage température ⑥ Touche de réglage température ⑦ Touche SuperFrost ⑧ Touche d'arrêt alarme ⑨ Touche Marche-Arret
Mise en marche et arrêt de l'appareil
Nettoyer l'intérieur de l'appareil avant la mise en service (voir chapitre "Nettoyage").
Mise en marche
Appuyer sur la touche On/Off ① ou ⑨ pour que les affichages de température s'allument.
Arrêt du réfrigérateur
Appuyer pendant env. deux secondes sur la touche On/Off ①.
Remarque: si le compartiment congélateur (touche On/Off ⑨) est arrêté, tout l'appareil est mis hors fonction.
Réglage de la température
La température peut être régulée indépendamment dans le réfrigérateur et le congélateur.
Réglage de la température du réfrigérateur :
Appuyer sur la touche Up/Down ③ sur l'affichage de la température ④, la LED pour la température directement inférieure s'allume.
Appuyer sur la touche Up/Down ③ jusqu'à ce que la valeur voulue s'affiche.
(4) (5)
Réglage de la température du congélateur :
Appuyer sur la touche Up/Down ⑥ jusqu'à ce que l'affichage ⑤ indique la température voulue.
Remarque
Au bout d'un certain temps, la température intérieure atteint la valeur souhaitée.
Touché arrêt alarme
L'appareil est équipé d'une fonction d'alarme.
Alarme - porte ouverte
Lorsque l'une des portes de l'appareil reste ouverte plus de 60 s, l'alarme sonore retentit. En appuyant sur la touche d'arrêt alarme ⑧, le signal sonore s'arrête. En refermant la porte, vous réactivez la fonction d'alarme.
Alarm
Alarme - température du congélateur trop élevée
Lorsque la température du congélateur est trop élevée, l'alarme sonore retentit et la LED de la touche d'arrêt alarme © clignote.
En appuyant sur la touche d'arrêt alarme ⑧, le signal sonore s'arrête et la LED cesse de clignoter pour s'afficher en permanence. La LED s'éteint lorsque que la température du congélateur redevient suffisamment froide.
Ce cas peut se présenter :
- lorsque, la porte du congélateur étant restée trop longtemps ouverte, de l'air chaud ambiant s'est introduit dans le congélateur;
- sur un appareil défectueux.
Contrôler les produits alimentaires pour voir si ceux-ci sont décongelés ou avariés. Si la LED d'alarme ne s'éteint pas, s'adresser au Service Après-Vente (voir paragraphe Pannes événuelles).
Économiser l'énergie
- Toujours veiller à une bonne ventilation de l'appareil. Ne pas recouvrir ou obstruer les orifices et les grilles de ventilation.
- Ne pas obstruer les fentes de ventilation.
- Ne pas placer l'appareil dans une zone à ensoleillement direct, à côté d'une cuisinière, d'un chauffage ou équivalents.
- La consommation en énergie dépend des conditions d'installation comme la température ambiantes.
- Ouvrir l'appareil aussi brievement que possible.
- Classer vos aliments par groupes de produits.
- Conserver toutes les denrées dans leur emballage ou avec une protection. Toute génération de givre est ainsi empêchée.
- Entreposer des aliments chauds : les laisser refroidir d'abord à température ambiante.
- Décongeler des aliments dans le réfrigérateur.
- Lorsque l'appareil présente une couche épaisse de givre : dégivrer l'appareil.
- En cas d'absence prolongée telle que lors de vacances, vider et arrêter le compartiment réfrigerateur.
Des dépôts de poussière augmentent la consommation d'énergie :
- Dépoussiérer le compresseur avec la grille métallique de l'émetteur de chaleur sur la paroi arrière de l'appareil une fois par an.
Équipement
Les surfaces de rangement peuvent être déplacées suivant la place nécessaire.
Soulever la tablette en verre, tirer la découpe au-dessus du support et la placer plus haut ou plus bas.

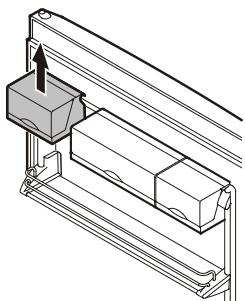

Pour changer de place les balconnets de porte
- Soulever verticalement les balconnets (1), les repousser vers l'avant et les replacer à la hauteur voulue en procédant dans le sens inverse (2).
- En modifiant la position de la cloison de maintien bouteilles F, vous évitez que les bouteilles ne se renversent à l'ouverture et à la fermeture de la porte.
Les boîtes de rangement peuvent être retirées en entier et être déposées sur la table. - Repositionner les boîtes : steroler en poussant vers le haut puis réinsérer à l'endroit souhaité.
Le rail de support des boîtes peut être retiré par le haut et positionné ailleurs (il peut par exemple être permuté avec un balconnet de porte).

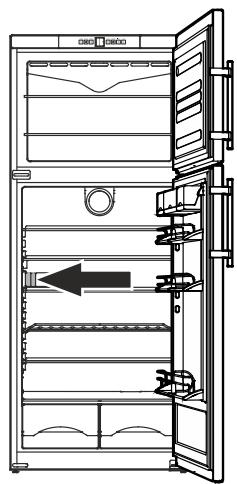

Attention! Les couvercles des boîtes
doivent être fermés lors de la fermeture de la porte - risque de dommages matériels.
- Oter le couvercle : ouvrir et déboiter en poussant vers le haut.

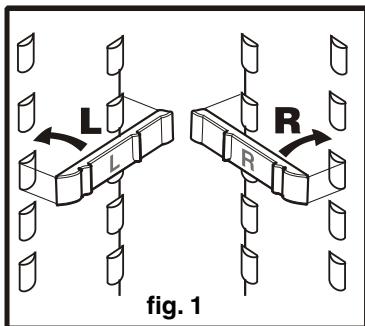

Placer les glissières fournies (fig. 1) à la hauteur souhaitée sur les boutons de support à droite et à gauche.

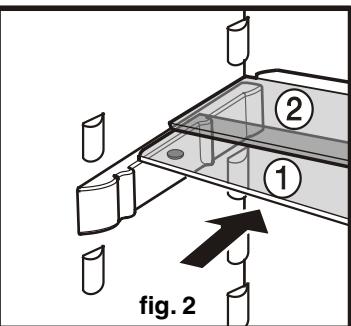

Introduire les tablettes en verre ① / ② selon la fig. 2. La tablette en verre ② avec butée doit se trouver à l'arrière.
S'il vous faut de la place pour des récipients hauts, il suffit de pousser délicatement la partie avant de la tablette en verre sous la partie arrêté, voir fig. 2.

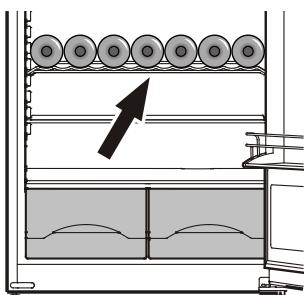

Range-bouteilles
Le range-bouteilles vous offre un espace supplémentaire pour la réfrigeration des boissons.
Éclairage intérieur LED
Une ampoule LED montée en série dans l'appareil assure l'éclairage de l'intérieur.
L'intensité lumineuse de l'éclairage LED correspond à la classe laser 1/1M.
Attention
Lorsque le cache est retiré, ne jamais regarder directement l'éclairage à travers de lentilles optiques. La vision risque en effet d'être abimée.
Changer l'ampoule
Si l'ampoule est défectueuse, il convient de la changer en respectant les points suivants :
- Débrancher l'appareil ou désactiver le fusible!
- Serrer le cache (1), le désencliper et le décrocher à l'arrière (2).
Utilisation d'une ampoule LED
N'utiliser que l'ampoule LED originale du fabricant. Il est possible de se procurer l'ampoule via le S. A. V. ou les revendeurs spécialisés.
Avertissement!
L'utilisation de toute autre ampoule LED peut entraîner un danger de surchauffe ou d'incendie.
Utilisation d'une ampoule électrique
Utiliser une ampoule électrique de 25 Watt maxi, douille E14.
La tension indiquée sur l'ampoule doit être identique à celle indiquée sur la plaquette signalétique.
L'emplacement de la plaquette signalétique figure dans le chapitre Description de l'appareil.
- Dévisser l'ampoule défectueuse et visser la nouvelle ampoule.
- Accrocher à nouveau le cache à l'arrière et l'enclipser latéralement.

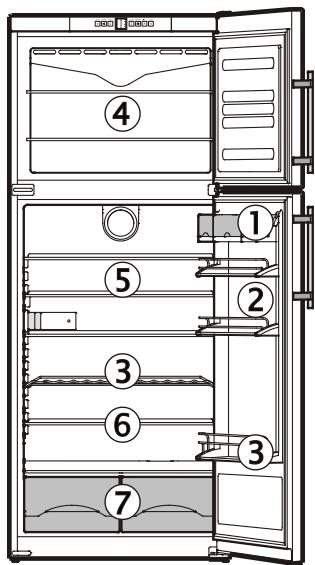

Exemple de rangement
Beurre, fromage Cèpes, conserves, tubes Bouteilles Produits surgelés, glaçons Viandes, charcuterie, produits laitiers Pâtisseries, plats cuisinés, boissons Fruits, légumes, salades
Conseils
- Les aliments qui ont tendance à dégager ou à absorber les odeurs ou les saveurs d'autres aliments, ainsi que les liquides, doivent toujours être conservés dans des récipients hermétiques ou recouverts d'une protection. Stocker les alcools forts uniquement en position verticale et dans des bouteilles bien fermées.
- Les fruits, légumes et salades peuvent être conservés sans emballage dans les bacs à légumes.
Réfrigération avec le ventilateur
Lorsque le ventilateur est allumé, on obtient une température uniformément répartie dans le compartiment réfrigerateur.
Cela est recommandé :
- en cas de température ambience elevée (à partir de 33°C env.),
- en cas d'importante humidité de l'air (comme par ex. en été).
Mise en marche
Appuyer sur la touche ventilation - la LED de la touche s'allume.
Congélation

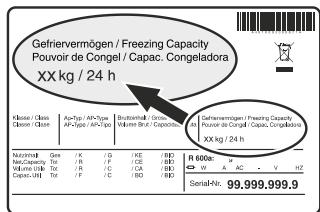

La plaquette signalétique vous indique la quantité maximale d'aliments (en kg) que vous pouvez congeler en l'espace de 24 heures ("Pouvoir de congélation").
En activant la fonction SuperFrost, la température du congélateur baisse et atteint la valeur la plus basse possible. Ainsi, les aliments sont rapidement congélés et la qualité est réservée.
- Appuyer sur la touche SuperFrost. L'évoyant correspondant s'allume.
- Attendre 24 heures.
- Introduire ensuite les produits frais à congeler.
- La congélation au moyen de la fonction SuperFrost s'arrête automatiquement au bout de 65 heures.
SuperFrost
Le mode superfrost n'est pas nécessaire si :
- vous introduisez des surgelés dans votre congélateur,
- vous souhaitez congeler jusqu'à 2 kg de produits frais par jour.
Préparation de glaçons
- Remplir d'eau le bac à glaçons.
- Placer le bac à glaçons dans l'appareil et laisser geler.
- Les glaçons se détachent lorsqu'on tord légèrement le bac ou lorsqu'on le passe un court instant sous l'eau courante.
Conseils pour la congélation
- Emballez toujours les aliments que vous congelez vous-même en portions adaptées à votre consommation courante. Pour une congélation rapide et correcte, respectez les quantités suivantes dans chaque paquet : fruits et légumes : paquets de 1 kg maximum, viandes : paquets de 2,5 kg maximum.
- Ne pas placer des produits frais à congeler au contact de produits déjà congelés. Veiller aussi à ce que les paquets soient secs, pour éviter qu'ils ne se collent entre eux en se congelaント继续翻译这个句子。不过，我注意到规则中提到不应继续翻译或纠正未在原文中明确的部分。因此，我将仅纠正原文中提供的内容： Ne pas placer des produits frais à congeler au contact de produits déjà congelés. Veiller aussi à ce que les paquets soient secs, pour éviter qu'ils ne se collent entre eux en se congela
- Indiquer le contenu et la date sur les paquets à congeler et respecter scrupuleusement la date limite de conservation.
- Ne jamais placer de bouteilles ou canettes contenant une boisson gazeuse dans le congélateur, car elles pourraient exploser.
- Les soins apportés à la décongélation sont aussi importants que lors de la congélation. En règle générale, ne décongeler que la quantité nécessaire à votre consommation. Cuisiner ou utiliser aussi rapidement que possible les alimentés venant d'être décongelés.
Les aliments congelés peuvent être décongelés de la manière suivante : dans le four à chaleur tournante, dans le four à micro-ondes, à température ambiante, dans le réfrigérateur.
Compartment réfrigérateur
Le compartiment réfrigérateur de votre appareil est à dégivrage automatique. Veillez également à ce que l'eau de dégivrage puisse s'écouler sans entrave par l'orifice d'écoulement situé au-dessus des bacs à légumes.
Compartment concélateur
Le système NoFrost assure le dégivrage automatique de l'appareil.
Nettoyage
Avant de procéder au nettoyage, arrêter impérativement l'appareil. Pour cela, débrancher la prise ou mettre hors circuit les protections électriques situées en amont.
- Si elles sont sales, nettoyer d'abord les parois latérales avec un nettoyant d'inox tel qu'on le trouve habituellement dans le commerce. Utiliser ensuite le produit d'entretien des surfaces inox ci-joint en l'appliquant régulièrement dans le sens du poli.
- Utiliser pour nettoyer la surface des portes uniquement un chiffon propre et doux, légèrement humecté si besoin (eau + produit vissele). On peut utiliser facultativement un chiffon en microfibres.
- N'utiliser jamais d'éponge abrasive/grattoir, de produits de nettoyage concentrés, de détergents sableux, fortement chlorurés ou acides ou de solvants chimiques; vous risqueriez d'endommager les surfaces et de provoquer leur corrosion.
- Nettoyer l'intérieur ainsi que les équipements intérieurs de l'appareil avec de l'eau tiède mélangée à de faibles quantités de produit à vaisselle.
Ne pas employer d'appareils de nettoyage à vapeur : risque de dommages matériels et de blessures.
- Éviter que l'eau de nettoyage ne s'infiltre dans les parties électriques et par la grille de ventilation.
- Essuyer soigneusement tous les éléments avec un chiffon sec.
- Nettoyer éventuellement l'orifice d'écoulement de l'eau de dégivrage, par exemple à l'aide d'un coton-tige ou autre.
- Ne pas détériorer ou enlever la plaquette signalétique située à l'intérieur de l'appareil - elle est importante pour le S. A. V.
Pannes éventuelles
Veuillez remedier vous-meme aux pannes suivantes en controlant les causes possibles.
L'appareil ne fonctionne pas : - L'appareil est-il en position marche? - La prise de courant est-elle bien enfoncée? - Le fusible de la prise est-il en bon état? - L'appareil est trop bruyant : - L'appareil est peut-être mal calé. - Les meubles ou les objets se trouvant à proximité sont peut-être soumis aux vibrations du groupe compresseur. Sachez que les bruits dus à l'arrivée du réfrigérant dans le circuit frigorifique ne peuvent être évités. - La température n'est pas assez BASSE : - Le réglage de la température est-il correct? (voir chapitre "Réglage de la température") - Une quantité excessive de produits frais a peut-être été introduite dans l'appareil ? - Le thermomètre supplémentaire placé dans l'appareil indique-t-il la bonne température ? - La ventilation est-elle correctement assurée ? - L'appareil a-t-il été installé trop près d'une source de chaleur ?
Si aucune des raisons mentionnées ci-dessus n'aide à résoudre le problème et que vous ne pouvez remédier vous-même à la panne, veuillez alors consulter votre S. A. V. le plus proche en lui indiquant la désignation ①, le numéro S. A. V. ② et le numéro de l'appareil ③ figurant sur la plaquette signalétique.
L'emplacement de la plaquette signalétique figure dans le chapitre Description de l'appareil.
Insertion entre deux éléments de cuisine
Pour conserver une unité de ligne, il est possible de fixer, au-dessus de l'appareil, un élément haut ① qui s'alignera à la hauteur de la cuisine. Dans ce cas, il est impératif d'assurer la ventilation haute de l'appareil. Pour cela, fixer l'élément haut de sorte à laisser un
espace d'aération d'une profondeur minimale de 50 mm entre le dos de l'élément et le mur, surtoute la largeur de l'élément. L'ouverture d'aération disponible sous le plafond de la cuisine devra présenter une section minimale de 300 cm²
Lorsque l'appareil est placé près d'un mur ④, laisser un espace d'environ 50 mm côté charnières entre l'appareil et le mur (dépassement de la poignée lorsque la porte est ouverte).
① Élément haut ② Réfrigérateur-congélateur ③ Paroi du meuble (4) Mur
Arrêt prolongé
Lorsque vous appareil doit rester longtemps sans fonctionner, débrancher la prise ou retirer/dévisser les fusibles situés en. Nettoyer l'appareil et laisser la porte ouverte afin d'éviter la formation d'odeurs.
Cet appareil est conforme aux prescriptions de sécurité applicables et satisfait ainsi aux prescriptions définies par les directives CE 2004/108/CE et 2006/95/CE.
Inversion du sens d'ouverture de la porte
L'inversion du sens d'ouverture de la porte ne peut être effectuée que par un personnel spécialisé. Pour procéder à l'inversion, l'intervention de deux personnes est nécessaire.

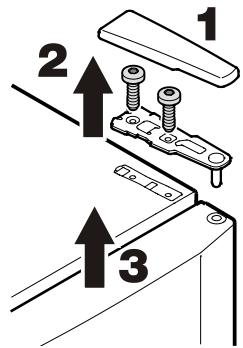

- Retirer le cache.
- Dévisser le support.
- Retirer la porte du haut.

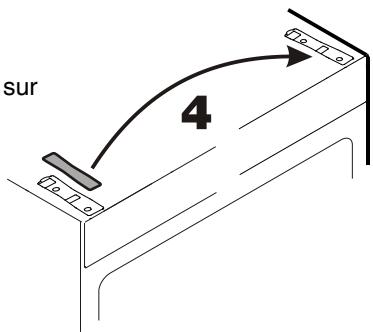

- Retirer le cache et l'enficher sur le côté opposé.

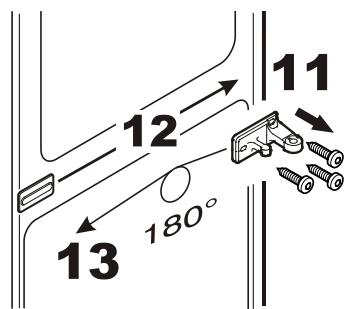

- Dévisser le support.
- Retirer le cache et l'enfoncer sur le côté opposé.
- Visser le support (en le faisant pivoter de ) sur la carrosserie de l'appareil.
- Retirer la douille, la tourner à et la replacer.

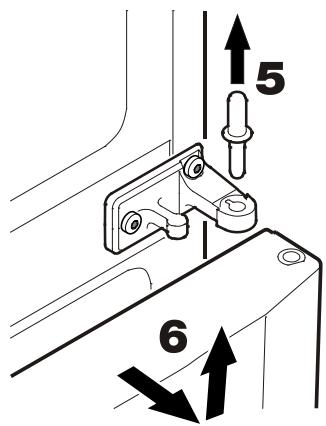

- Retirer le pivot intermédiaire.
- Retirer la porte du bas.

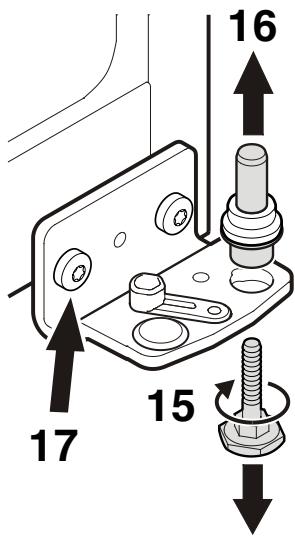

- Faire basculer légèrement l'appareil vers l'arrière et dévisser le pied réglable.
- Retirer le pivot.
- Dévisser le support.
- Retirer le bouchon et le poser sur le côté opposé.

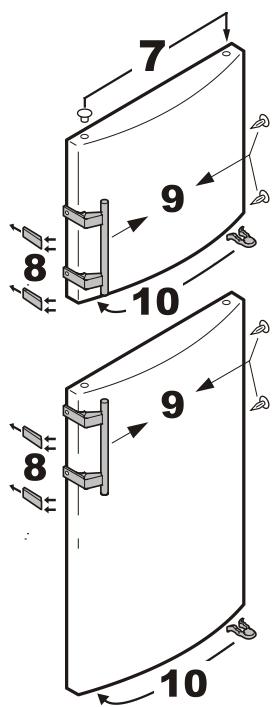

- Déboîter les plaques d'appui à l'avant et les enlever.
- Poser les poignées et les caches sur le côté opposé.
- Monter la pince à ressort sur le côté opposé.
- Poser l'élément pivotant sur le côté opposé du support.
- Retirer le cache et l'enfonce sur le côté opposé.
- Insérer le pivot intermédiaire.

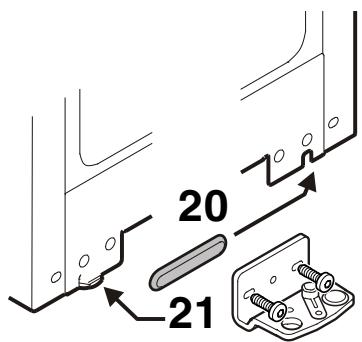

- Retirer le cache et l'enficher sur le côté opposé.
- Visser le support sur la carrosserie de l'appareil.

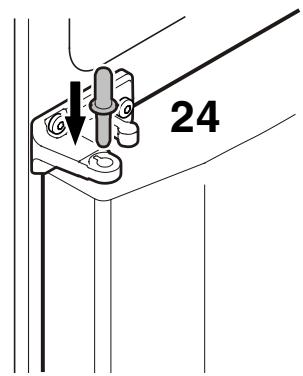

- Poser la porte du haut sur le pivot intermédiaire et fermer.

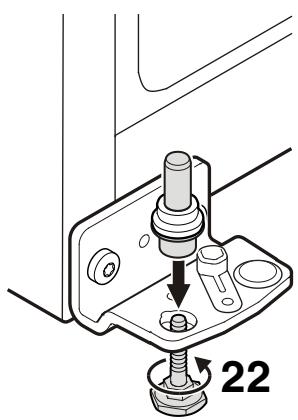

- Faire basculer légèrement l'appareil vers l'arrière, insérer le pivot et le fixer en vissant le pied réglable.

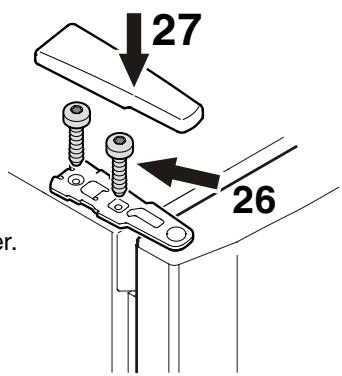

- Replacer le support et le visser.
- Enclencher le cache.

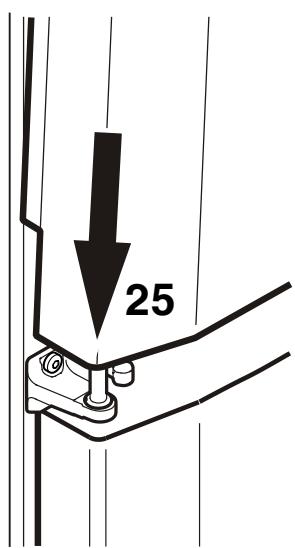

- Poser la porte du bas sur le pivot inférieur et fermer.
- Placer l'appareil à son emplacement dans sa position définitive.
Dévisser le pied réglable au support inférieur jusqu'à ce qu'il repose au sol, puis le dévisser encore de.
