Type de produit	Moniteur LCD
Marque	IIYAMA
Modèle	E2278HD-GB1
Taille de l'écran	22 pouces (diagonale 21,5 pouces / 55 cm)
Résolution maximale	1920 x 1080 (Full HD)
Technologie du panneau	TN (Twisted Nematic)
Luminosité	250 cd/m² (typique)
Rapport de contraste	1000:1 (typique) avec fonction Advanced Contrast (ACR)
Angle de vue	Horizontal : 85°/85°, Vertical : 80°/80° (typique)
Temps de réponse	5 ms (typique)
Connecteurs d'entrée	D-Sub 15 broches (VGA), DVI-D 24 broches
Fonctions d'image	Auto Adjust, i-Style Color, ECO Mode, réglages OSD (position, phase, horloge, couleur)
Alimentation	100-240 VAC, 50/60 Hz, 0,7 A
Consommation électrique	20 W (typique), mode veille < 0,5 W
Dimensions (avec socle)	514,5 x 369,5 x 177,5 mm (L x H x P)
Poids net	2,7 kg
Inclinaison	Haut : 23°, Bas : 5°
Compatibilité montage mural VESA	100 x 100 mm
Économie d'énergie	ENERGY STAR, VESA DPMS
Haut-parleurs intégrés	Non (version sans HP)
Sécurité	Verrouillage Kensington
Entretien	Nettoyer avec un chiffon doux et sec ; éviter solvants, alcool, produits abrasifs
Température de fonctionnement	5 °C à 35 °C

FOIRE AUX QUESTIONS - E2278HD-GB1 IIYAMA

Comment connecter mon moniteur IIYAMA E2278HD-GB1 à un ordinateur ?

Assurez-vous que l'ordinateur et le moniteur sont éteints. Connectez le câble de signal (D-Sub ou DVI-D) entre l'ordinateur et le moniteur. Branchez le câble d'alimentation au moniteur puis à la prise secteur. Allumez d'abord le moniteur, puis l'ordinateur.

Que faire si l'écran reste noir et le voyant d'alimentation est orange ?

Le moniteur est en mode économie d'énergie. Bougez la souris ou appuyez sur une touche du clavier pour le réveiller. Vérifiez également que le câble de signal est correctement connecté et que l'ordinateur est allumé.

Comment régler la luminosité et le contraste ?

Appuyez sur la touche Menu pour afficher l'OSD. Utilisez les touches ▲/▼ pour naviguer jusqu'à l'icône Luminosité ou Contraste, puis appuyez sur Enter pour ajuster. Vous pouvez aussi appuyer directement sur la touche ▲ (quand le menu n'est pas affiché) pour régler la luminosité.

Comment utiliser la fonction ECO Mode ?

Appuyez sur la touche ▼ (avec le menu non affiché) pour activer/désactiver le mode ECO. Lorsqu'il est activé, la luminosité est réduite pour économiser l'énergie. Le voyant d'alimentation s'éteint en mode ECO.

Le texte affiché est flou ou mal cadré, que faire ?

Utilisez la fonction Auto Adjust en appuyant sur la touche AUTO (quand le menu n'est pas affiché). Si cela ne suffit pas, réglez manuellement la Phase et l'Horloge Pixel dans le menu OSD sous l'onglet Géométrie.

Puis-je fixer le moniteur au mur ?

Oui, le moniteur est compatible avec le standard de montage VESA 100 x 100 mm. Retirez le socle en suivant les instructions du manuel, puis fixez un support mural compatible. Débranchez le moniteur avant toute manipulation.

Comment nettoyer l'écran LCD sans l'endommager ?

Éteignez et débranchez le moniteur. Utilisez un chiffon doux et sec pour essuyer délicatement l'écran. N'utilisez jamais de produits chimiques comme l'alcool, l'essence ou des nettoyants abrasifs. Pour le boîtier, un chiffon légèrement humide avec un détergent doux suffit.

Mon moniteur n'a pas de son, est-ce normal ?

Le modèle E2278HD-GB1 ne dispose pas de haut-parleurs intégrés. Pour écouter du son, vous devez connecter des enceintes externes à la sortie audio de votre ordinateur ou utiliser un casque.

Comment réinitialiser le moniteur aux paramètres d'usine ?

Dans le menu OSD, allez dans l'onglet Rappeler et sélectionnez Oui pour l'option Tous les paramètres. Cela restaurera les réglages par défaut.

Quelle est la résolution native recommandée pour ce moniteur ?

La résolution native est de 1920 x 1080 (Full HD). Pour une qualité d'image optimale, réglez votre ordinateur sur cette résolution. Les résolutions inférieures sont étirées et peuvent paraître moins nettes.

MODE D'EMPLOI E2278HD-GB1 IIYAMA

Merci d'avoir besoin le moniteur LCD iiyama. Nous recommendons pour生存 ce manuel complet soigneusement avant d'installer et alimenter le moniteur. Conserver ce manuel pour toute reférence ultérieure.

FRANCAIS

Ce moniteur LCD est conforme aux specifications des directives EC 2004/108/EC, aux directives EMC sur les basses tensions 2006/95/EC et directives ErP 2009/125/EC.

La sensibilité electromagnétique a étécision à un niveau permettant une utilisation correcte en milieu résidentiel, bureaux et locaux d'industrie légère et d'entreprises de petite taille, à l'intérieur aussi bien qu'à l'estérieur des immeubles. Tout lieu d'utilisation devra se caractériser par sa connexion à un système public d'alimentation électrique basse tension.

IIYAMA CORPORATION: Breguetlaan 8, 1438BC Oude Meer The Netherlands

■ Nous nous réservons le droit de modifier les caractéristiques de nos produits sans préavis.
Toutes les marques de fabrique utilisées dans ce mode d'emploi appartiennent à leurs propriétaires respectifs.
En tant que partenaire du programme ENERGY STAR®, iiyama déterminé que ce produit répondait aux directives pour l'économie d'énergie édICTées par ENERGY STAR®.

TABLE DES MATIERES

POUR VOTRE SECURITE 1

CONSIGNES DE SECURITE 1
REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD) ...3
SERVICECLIENT 3
ENTRETIEN 3

AVANT D'UTILISER LE MONITEUR 4

FONCTIOS 4
VÉRIFICATION DU CONTENU DE L'EMBALLAGE 4
ASSEMBLAGE ET DÉMONTAGE DU SOCLE DE PIED............5
COMMANDES ET CONNECTEURS 6
CONNEXION DE VOTRE MONITEUR 7
MISE EN ROUTE DE L'ORDINATEUR 8
AJUSTEMENT DE LA HAUTEUR ET L'ANGLE DE VISION ....8

UTILISATION DU MONITEUR 9

MENUDESPARAMETRESDERÉGLAGE. 10

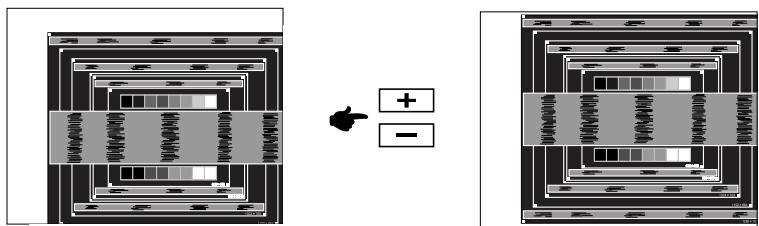

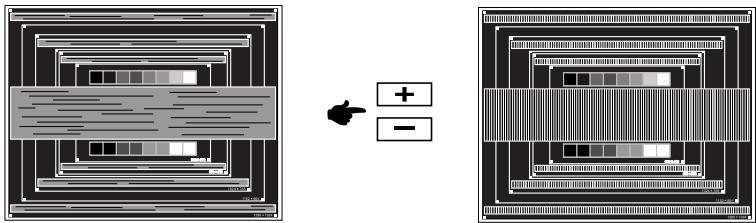

AJUSTEMENTS DE L'ECRAN 15

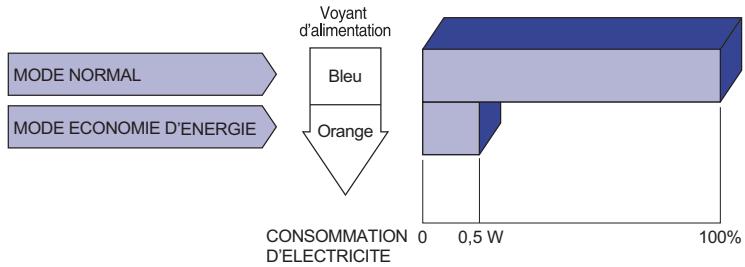

SYSTÉME D'ÉCONOMIE D'ENERGIE 18

DEPANNAGE 19
INFORMATIONS DE RECYCLAGE 20
ANNEXE 21

CARACTERISTIQUES TECHNIQUES : ProLite E2278HSD......21
CARACTERISTIQUES TECHNIQUES : ProLite E2278HD ......22

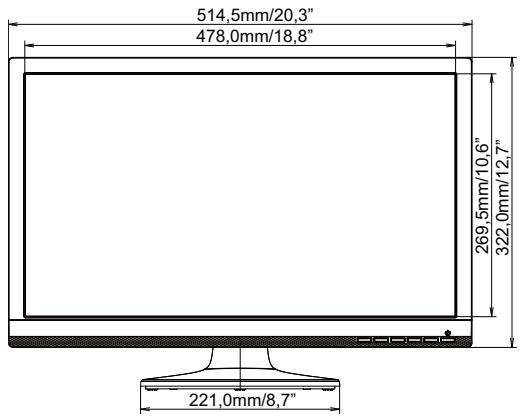

DIMENSIONS 23
FREQUENCES DE SYNCHRONISATION 23

Nous recommendons le recyclage des produits usagés. Contacter votre revendeur ou le support iiyama. Des informations sur le recyclages sont disponibles sur le site Internet : http://www.iiyama.com.

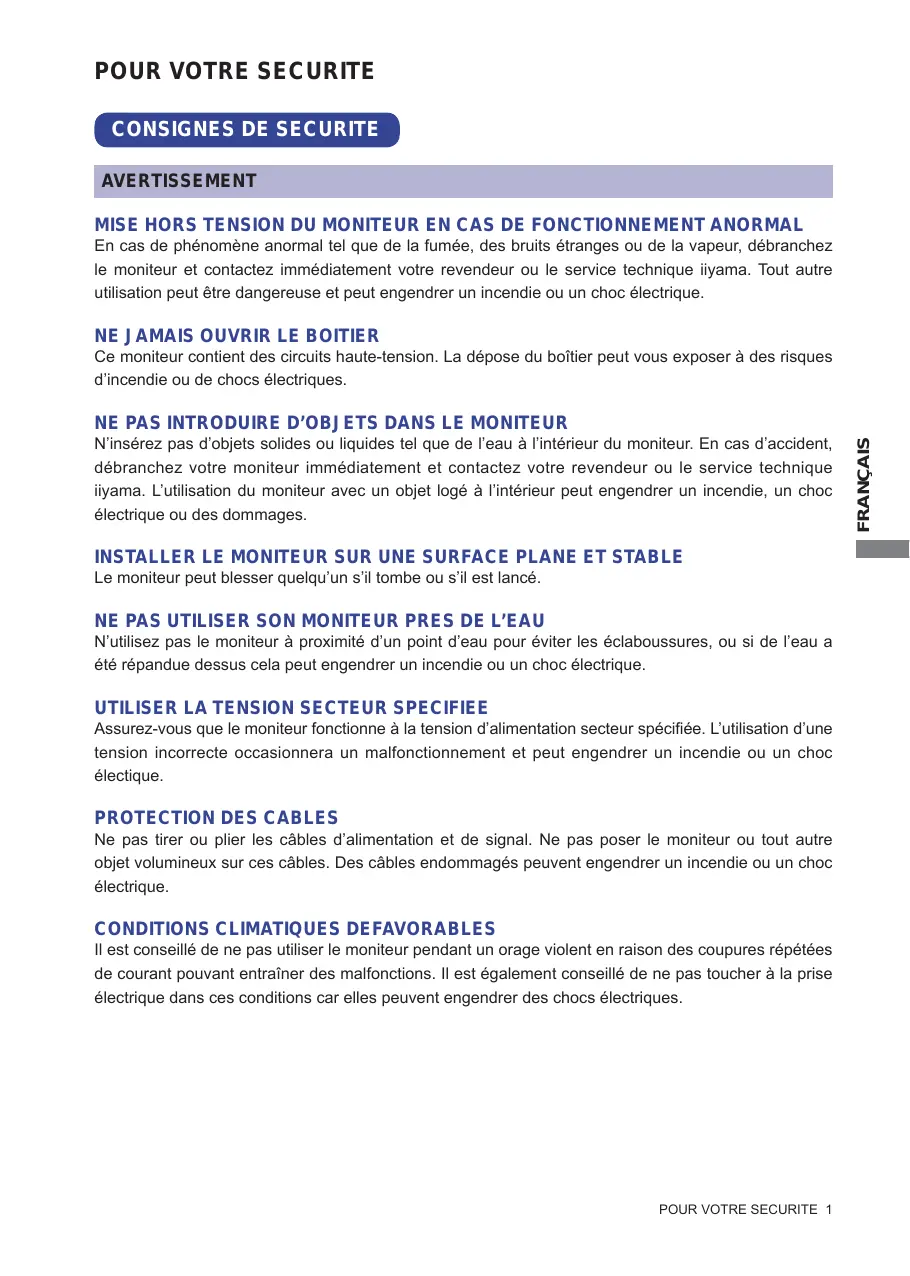

CONSIGNES DE SECURITE

AVERTISSEMENT

MISE HORS TENSION DU MONITEUR EN CAS DE FONCTIONNEMENT ANORMAL

En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama. Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.

NE JAMAIS OUVRIR LE BOITIER

Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d'incendie ou de chocs électriques.

NE PAS INTRODUIRE D'OBJECTS DANS LE MONITEUR

N'insérez pas d'objets solides ou liquides tel que de l'eau à l'intérieur du monitreur. En cas d'accident, débranchez votre monitreur immédiatement et contactez votre revendeur ou le service technique iiyama. L'utilisation du monitreur avec un objet logé à l'intérieur peut engendrer un incendie, un choc électrique ou des dommages.

INSTALLER LE MONITEUR SUR UNE SURFACE PLANE ET STABLE

Le moniteur peut blesser quelqu'un s'il tombe ou s'il est lancé.

NE PAS UTILISER SON MONITEUR PRES DE L'EAU

N'utilisez pas le moniteur à proximé d'un point d'eau pour éviter les éclaboussures, ou si de l'eau a été repandue dessus cela peut engendrer un incendie ou un choc électrique.

UTILISER LA TENSION SECTEUR SPECIFIEE

Assurez-vous que le moniteur fonctionne à la tension d'alimentation secteur spécifique. L'utilisation d'une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un chocolélectique.

PROTECTION DES CABLES

Ne pas tirer ou plier les câbles d'alimentation et de signal. Ne pas poser le moniteur ou tout autre objet volumineux sur ces câbles. Des câbles endommagés peuvent engendrer un incendie ou un chocolélectrique.

CONDITIONS CLIMATIQUES DEFAVORABLES

Il est conseilé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répetées de courant pouvant entraîner des malfonctions. Il est également conseilé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.

ATTENTION

INSTALLATION

Pour prévenir les risques d'incendie, de chocs électriques ou de dommages, installez votre monateur à l'abri de variations brutes de températures et évitez les endroits humides, poussièreux ou enfumés. Vous devrez également éviter d'exposer votre monateur directement au soleil ou tout autre source lumineuse.

NE PAS PLACER LE MONITEUR DANS UNE POSITION DANGEREUSE

Le moniter ne peut basculer et causer des blessures s'il n'est pas convenablement installé. Vous devez également vous assurez de ne pas placer d'objets lourds sur le moniter, et qu'aucun cable ne soient accessibles à des enfants qui pourrait les tirer et se blesser avec.

MAINTENIR UNE BONNE VENTILATION

Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvir les fentes ou placer un object trop proche afin d'éviter tout risque d'incendie. Pour assurer une circulation d'air suffisante, installer le moniteur à 10 cm environ du mur. Les fentes d'aération sur l'arrière du chassin sont obstruées et il y aura risque de surchauffe du moniteur si vous retirez le socle du moniteur. La dépose du socle entraînera une surchauffe du moniteur ainsi que des risques d'incendie et de dommages. L'utilisation du moniteur lorsqu'il ci est posé sur sa partie avant, arrière ou returné ou bien sur un tapis ou un matériel mou peut également entraîner des dommages.

DECONNECTEZ LES CABLES LORSQUE VOUS DEPLACEZ LE MONITEUR

Avant de déplacer le monateur, désactivez le commutateur de mise sous tension, débranchez le monateur et assurez-vous que le cable video est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.

DEBRANCHEZ LE MONITEUR

Afin d'éviter les accidents, nous vous recommendons de débrancher votre monitateur s'il n'est pas utilisé pendant une longue période.

TOUJOURS DEBRANCHER LE MONITEUR EN TIRANT SUR LA PRISE

Débrancher le cable d'alimentation ou le cable de signal en tirant sur la prise. Ne jamais tirer le cable par le cordon car cela peut engendrer un incendie ou un choc électrique.

NE TOUCHEZ PAS LA PRISE AVEC DES MAINS HUMIDES

Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique.

LORS DE L'INSTALLATION DU MONITEUR SUR VOTRE ORDINATEUR

Assurez-vous que l'ordinateur soit suffisamment robuste pour supporter le poids car cela pourrait engendrer des dommages à votre ordinateur.

NE PAS UTILISER LE MONITEUR PENDANT 24 HEURES DE SUITE

Le monieur n'est pas conscience pour fonctionner pendant 24 heures de suite, n'utilisez pas le monieur pendant 24 heures de suite.

AUTRES

RECOMMANDATIONS D'USAGE

Pour prévenir toute fatigue visuelle, n'utilise pas le moniteur à contre-jour ou dans une pieceASF. Pour un comfort et une vision optimum, positionnez l'écran juste au dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d'utilisation prolongée du moniteur, il est reconnarde de respecter une pause de 10 minutes par heures car la lecture continue de l'écran peut entraîner une fatigue de I'oeil.

REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD)

Les symptômes suivants n'indique pas qu'il y a un problème, c'est normal:

NOTEZ

■ Quand vous allumez le LCD pour la première fois, l'image peut etre mal cadree à l'écran suivant le type d'ordinateur que vous utilisez. Dans ce cas ajuster l'image correctement.
- De part de la nature fluorescente de la luzière émise, l'écran peut clignoter à l'allumage. Mettre l'interrupteur d'alimentation sur OFF, puis à nouveau sur ON pour faire disparaître le clignotement.
La luminosité peut être légément inégale selon la configuration de bureau utilisé.
■ En raison de la nature de l'écran LCD, une image rémanente de la précédente vue peut subsister après un nouvel affichage, si la même image a été affichée pendant des heures. Dans ce cas, l'affichage est rétabli lentement en changeant d'image ou en éteignant l'écran pendant des heures.
Veuillez prendre contact avec IIYAMA France pour le remplacement de la lampe fluorescente de rétro éclairage quand l'écran estASF, scintille ou ne s'éclaire pas. Ne jamais essayez de le replacer vous même.

SERVICECLIENT

NOTEZ

Si vous neveze returnervoitrereuil et que youne ne possedez plus voire emballage d'origine, merci de contacter voire revendeur ou le service apres vente d'iiyama pour conseil ou pour remplacer I'emballage.

ENTRETIEN

AVERTISSEMENT

Si vous renversez n'importe quel object solide ou liquide tel que de l'eau à l'intérieur du moniteur, débranchez immédiatement le cable d'alimentation et contactez votre revendeur ou le service technique iiyama.

CAUTION

Pour des raisons de sécurité, eteindre et debrancher le moniteur avant de le nettoyer.

NOTEZ

• Ne pas gratter ou frottier l'écran à l'aide d'un objet dur afin de ne pas endommager le panneau LCD.
  ■L'utilisation des solvants suivants est à proscire pour ne pas endommager le boîtier et l'écran LCD:

Diluant Nettoyants en atomiseur

Essence Cire

Nettoyants brasifs Solvants acides ou alcalins

■Le contact du boîtier avec un produit en caoutchouc ou en plastique pendant longtemps peut dégrader ou écailler sa peinture.

BOITIER Eliminer les tâches à l'aide d'un chiffon légèrement humide et d'un détergent doux, puis essuyer le boitier à l'aide d'un chiffon sec et propre.

ECRAN Un nettoyage periodique est recommendé avec un chiffon sec et doux. LCD N'utilise pas de papier tissé car cela endommagera l'écran LCD.

FONCTIOS

Résolutions prises en charge jusqu'à 1920 × 1080
Contraste élevé 1000:1 (Typique), Fonction d'Contr. avancé disponible / Luminosite 250cd / m^2 (Typique)
Temps de réponse rapide 5ms (Typique)
Lissage numérique des caractères
Configuration automatique
Haut-parleurs stéreo : ProLite E2278HSD 2 haut-parleurs stéreo 1 W
Conformé au Plug & Play VESA DDC2B Conformé à Windows® 95/98/2000/Me/XP/Vista/7
Économie d'énergie (conformé à ENERGY STAR et VESA DPMS)
Conforme au standard de montage VESA (100 mm x 100 mm)
Trou clé pour verrouillage de sécurité

VÉRIFICATION DU CONTENU DE L'EMBALLAGE

Les accessoires suivants sont livrés avec le LCD. Vérifiez que tous sont inclus avec le moniteur. Si l'un ou l'autre manque ou est déterminé, veuillez contacter votre revendeur iiyama local ou adressez-vous au bureau iiyama régional.

Cable d'alimentation*1
Cable de signal D-Sub
Cable DVI-D
Cable audio
Socle du pied *2
Guide de sécurité
Guide de démarrage rapide

ATTENTION

1 La valeur nominale du cable d'alimentation fourni dans les régions à 120 V est de 10 A/125 V. Si vous utilisez une alimentation plus élevé que cette valeur nominale, un cable d'alimentation avec une valeur nominale de 10 A/250 V doit être utilisé. Cependant, toutes garanties sont exclues pour tout problème ou dommage causé par un cable d'alimentation non fourni par iiyama.
2 Accessoire pour ProLite E2278HSD.

ASSEMBLAGE ET DÉMONTAGE DU SOCLE DE PIED

ATTENTION

Poser le moniteur sur une surface stable. Le moniteur peut cause des blessures ou des dégats matériels en cas de chute.
Ne heurtez pas le moniteur, cela pourrait l'endommager.
Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des domages.

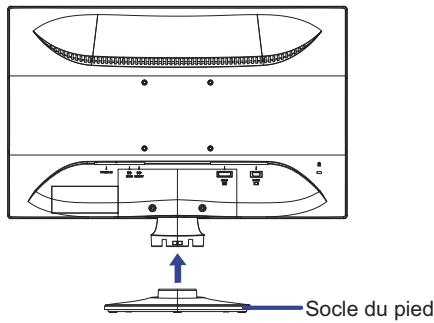

① Placez d'abord un morceau de tissus doux sur la table pour éviter que le moniteur soit rayé. Placez le moniteur à plat sur la table, face vers le bas.
② Installee le socle sur le pied du moniteur.

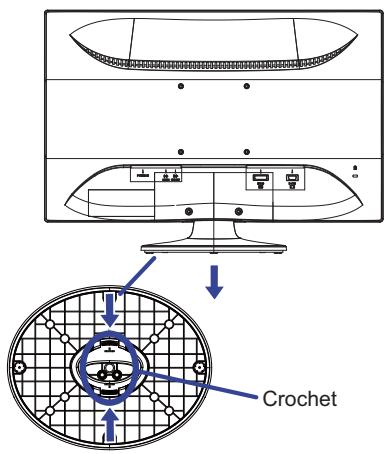

① Placez d'abord un morceau de tissus doux sur la table pour éviter que le moniteur soit rayé. Placez le monitér à plat sur la table, face vers le bas.
② Maintenez les crochets appuyés vers l'extérieur et retirez la base du pied.

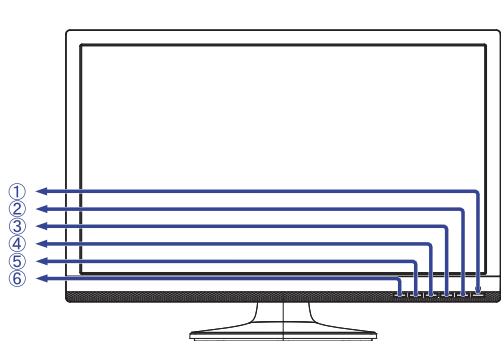

① Commutateur d'alimentation ( ) / Voyant d'alimentation

NOTEZ Bleu : Fonctionnement normal

Orange: Économie d'énergie

② Touche Menu / Sélection (MENU)
③ Touche Défilament vers le haut / Luminosité (▶)
④ Touche Défilament vers le bas / ECO Mode (↓/∅)
⑤ Touche Quitter (EXIT)
⑥ Touche Auto (AUTO)

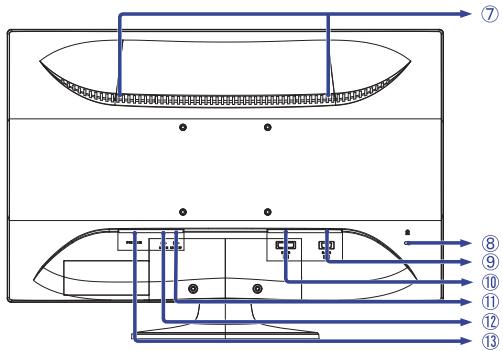

Haut-parleurs*
⑧ Troucle pourverrouillage de sécurité

NOTEZ Voupsousvezcableurverroudesecurté pourempêcherquelemonitoursoientenlevesansvotrec permission.

⑨ Connecteur de D-Sub mini 15 broches (D-SUB)
10 Connecteur de DVI-D 24 broches (DVI-D)
⑪ Connecteur audio (LINE OUT)
⑫ Connecteur audio (LINE IN)
⑬ Connecteur d'alimentation secteur (POWER IN)

• Disponible pour ProLite E2278HSD seul.

CONNEXION DE VOTRE MONITEUR

① Assurez-vous que l'ordinateur et le moniteur sont étenteints.
② Connectez l'ordinateur au moniteur avec le cable de signal.
③ Connectez le moniteur à l'équipment audio avec le cable audio pour ordinateur lors de l'utilisation des fonctions audio.*
④ Connectez d'abord le cable d'alimentation au moniteur puis sur la prise électrique.
⑤ Allumez votre écran et votre ordinateur.

NOTEZ

Le cable de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le cable fourni avec le moniteur est un connecteur au standard. Si un cable spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau regionali iiyama.
Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local iiyama ou le bureau regionali iiyama pour l'adaptateur requis.
Assurez-vous de bien serrer les vis manuelles à chaque extrémité du cable de signal.

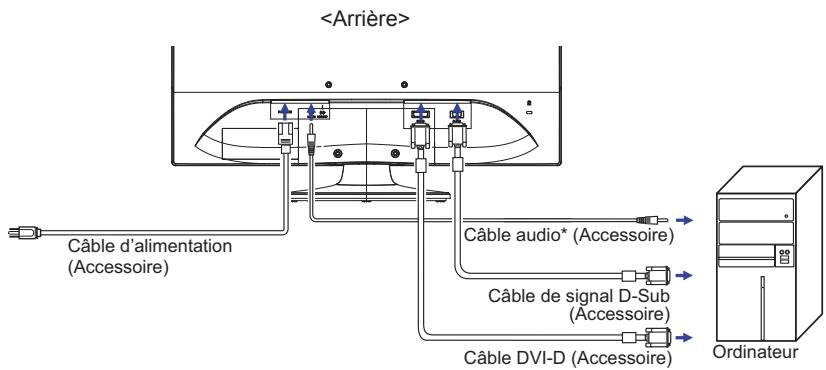

[Exemple de connexion]

* Disponible pour ProLite E2278HSD seulement.

MISE EN ROUTE DE L'ORDINATEUR

Fréquences du signal
Passez aux fréquences souhaités détaillées à la page 23 “FRéQUENCES DE SYNCHRONISATION”.
Plug & Play Windows 95/98/2000/Me/XP/Vista/7
Le LCD iiyama répond au standard VESA DDC2B. En connectant l'écran au DDC2B de votre ordinateur avec le cable qui vous a été fournie, le moniteur sera reconnu conforme au Plug and Play sous Windows 95/98/2000/Me/XP/Vista/7. Le fjichier d'information pour les moniteurs iiyama sous Windows 95/98/2000/Me/XP peuvent être nécessaire pour votre ordinateur et obtenu via le site internet: http://www.iiyama.com

NOTEZ

Pour plus d'informations sur le téléchargement du pilote pour votre monitre r'écran tactile, veuillusquez vous connecter au site Web indiqué ci-dessus.
- Les pilotes de moniter ne sont pas nécessaires dans la plupart des cas sous les systèmes d'exploitation Macintosh ou Unix. Pour plus d'informations et conseils, veuillez contacter votre revendeur.

AJUSTEMENT DE LA HAUTEUR ET L'ANGLE DE VISION

Pour une vision optimale, il est recommendé de regarder le moniteur bien en face.
Tenez le pied pour ne pas renverser le moniteur lorsque vous modifiez son orientation.
- Vous pouvez régler l'angle du moniteur jusqu'à 23^ vers le haut et 5^ vers le bas.
■ Afin de vous assurer une position du corps saine et relaxé quand vous regardez l'image du moniteur dans votre espace de travail, il est recommendé que le réglage de l'angle d'inclinaison n'excède pas 10 degrès. Réglez ensuite l'angle du moniteur comme vous le désirez.

NOTEZ

• Ne touchez pas l'écran LCD lorsque vous reglez l'angle. Cela pourrait endommager ou casser l'écran LCD.
• Faites très attention à ne pas vous pincer les doigts ou les main lors du réglage de l'angle.
  N'inclinez pas le poste au-delà de 20 degrés, exceptez quand vous remballez le moniteur dans sa boîte. Si vous dépassez cet angle, le moniteur risquè de basculer et de se casser.

UTILISATION DU MONITEUR

Le LCD iiyama est reglé à l'usine avec une fréquence de synchronisation figurant à la page 23 afin de donner la meilleure image. Vous pouvez également ajuster la position de l'image comme vous le souhaitez en suivant le mode opératione ci-dessous. Pour plus de détails voir page 15, AJUSTEMENTS DE L'ÉCRAN.

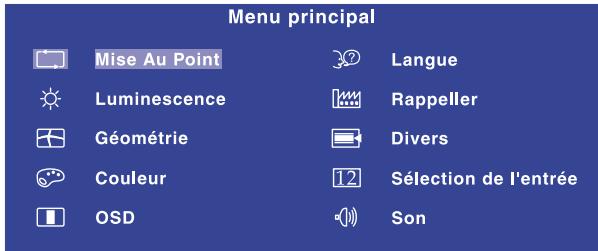

① Appuyez la touche ENTER pour afficher les réglages à l'écran. Des pages additionnelles au Menu peuvent être visualisées en utilisant les touches / .

② Sélectionnez la page de menu où se trouve l'icone de l'ajustement désiré. Appuyez la touche ENTER. Utilisez ensuite les touches / pourmettre en surbrillance l'icone du réglage souhaité.
③ Appuyez la touche ENTER à nouveau. Utilisez ensuite les touches / pour effectuer les ajustements ou réglages appropriés.
④ Appuyez la touche EXIT pour quitter le menu, et les réglages que vous venez de faire seront automatiquement enregistrés.

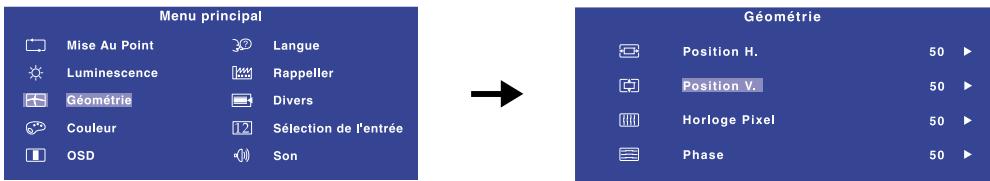

Par exemple, pour corriger la position verticale, selectionnez l'élément Géométrie du Menu, puis appuyez la touche ENTER. Puis, selectionnez (Position V.) en utilisant les touches / ▲

Une page d'ajustement apparait après l'appui sur la touche ENTRER. Utilisez ensuite les touches / pour corriger la position verticale. La position verticale de l'image entiere doit changer pendant que vous effectuez l'opération.

Appuyez la touche EXIT pour finir et les modifications sont enregistrées en mémoire.

NOTEZ

Lorsque l'utilisation des touches est abandonnée pendant l'ajustement, la fenêtre OSD disparait après le délié défini pour la Temporisation. La touche EXIT peut également être utilisée pour fermer rapidement la fenêtre OSD.
- Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD disparait. Évitez d'éteindre le moniteur pendant l'utilisation du Menu.
■ Les ajustements pour Position H. / V. Horloge Pixel et Phase sont enregistrés pour chaque fréquence de signal. À l'exception de ces ajustements, tous les autres ajustements n'ont qu'un seul réglage qui s'applique sur toutes les fréquences de signal.

Mise Au Point Auto Adjust	Entrée analogue seulement
Ajustement	Problème / Option Touche correspondante
Mise Au Point * Auto Adjust	Direct	Ajustement de Position H. / V., Horloge Pixel et Phase automatiquement.

• Pour les membres résultats, utilisez Mise Au Point avec la mire d'ajustement. Voir la section AJUSTEMENTS DE L'ÉCRAN page 15.

Direct

Lous pouze éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

• Mise Au Point: Appuyez la touche Auto lorsque le Menu n'est pas affchéé.

Luminescence *1 Luminance
Ajustement	Problème / Option	Touché correspondante
Luminosit *2 Brightness	Trop nombre Trop clair
Contraste Contrast	Trop terme Trop intense

1 Le réglage de la luminosité n'est pas actif quand le mode ACR est actif.
2 Ajustez la luminosité quand vous utilisez le moniteur dans une pieceASF que vous sentez que l'écran est trop lumineux.

Direct

Vous pouze éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

• Luminosit: Appuyez la touche lorsque le Menu n'est pas affchéé.

Géométrie Geometry	Entrée analogique seulement
Ajustement	Problème / Option	Touche correspondante
Position H. H. Position	Trop à gauche	▲ ▲
	Trop à droit	▲ ▲
Position V. V. Position	Trop haute	▲ ▲
	Trop BASSE	▲ ▲
Horloge Pixel Pixel Clock	Trop étroite	▲ ▲
	Trop large	▲ ▲
Phase Phase	Pour corriger le scintillagement des caractères ou des lignes	▲ ▲

Couleur Color
Ajustement	Problème / Option Touche correspondante
9300K	Blanc bleuâtre
7500K	Blanc jaunâtre
6500K	Blanc rougeâtre
Utilisateur User Preset	Rouge Red	Trop faible Trop fort
	Vert Green
	Bleu Blue

OSD OSD
Ajustement	Problème / Option	Touché correspondante
Position H. H.Position	OSD trop à gauche	← ▲
	OSD trop à droite	← ▲
Position V. V.Position	OSD trop haut	← ▲
	OSD trop haut	← ▲
Temporisation OSD Time	You pouvez régler la durée d'affichage de l'OSD entre 5 et 30 secondes.	← ▲

Langue Language
Ajustement	Problème / Option Touche correspondante
Langue Language	English	Anglais	Español	Espagnol
	François	François	Nederland	Néerlandais
	Deutsch	Allemand	日本語	Japonais
	Italiano	Italien	简体中文	Chinois simplifié
	Polski	Polonais	Russkien	Russe

Rappeler Recall
Ajustement	Problème / Option Touche correspondante
Tous les paramètres Recall All	Oui Yes	Les données préréglées à l'usine sont restaurées.
	Non No	Retourne au Menu.
Divers Miscellaneous
Ajustement	Problème / Option Touche correspondante
Finesse Sharpness	1 2 3 4 5 Vous pouvez changer la qualité de l'image de 1 à 5 (Nette à Lisse). Appuyez la touche ▷ pour changer la qualité de l'image dans l'ordre croissant. Appuyez la touche ▷ur changer la qualité de l'image dans l'ordre décroissant.
DDC DDC/CI DDC/CI	Activé On	Le DDC/CI est activé.
	Eteint Off	Le DDC/CI est éteint.
NOTEZ Le DDC/CI est basculé entre Activé et Eteint comme suit en appuyant la touche ▷successivement. → Activé → Eteint On → Off
i+ Afficher les informations Display Information	Affiche les informations sur le signal d'entrée actuel de la carte graphique dans votre ordinateur. Divers AFFICHER les informations 1920x1080 @ 60 Hz NOTEZ Consultez le guide d'utilisation de votre carte graphique pour plus d'informations sur le changement de la résolution et de la vitesse de rafraîchissement.
ACR Contr. avancé Adv. Contrast	Activé On	Augmentation du Réglage de Ratio de Contraste
	Eteint Off	Ratio de Contraste Typique
Mode d'affichage Display Mode	Plein Full	Extension de l'affichage.
	Format Aspect	Information sur le format d'affichage.
Logo d'ouverture Opening Logo	Activé On	Le logo IYAMA est affchéé lorsque le monitor est allumé.
	Eteint Off	Le logo IYAMA n'apparaît plus lorsque le moniteur est allumé.
12 Sélection de l'entrée Input Select
Ajustement	Problème / Option Touche correspondante
12 Sélection de l'entrée Direct	D-sub	Sélectionnez l'entrée analogue.
	DVI	Sélectionnez l'entrée numérique (DVI).
NOTEZ Lorsqu'une seule des trois entrées de signal est connectée à la source signal, celle connectée est automatiquement sélectionnée. La fonction Sélection d'entrée n'est pas disponible s'il n'y a pas de d'entrée de signal depuis le connecteur sélectionné ou pendant le mode de gestion d'énergie.

Direct

Lous pouze éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

• Sélection de l'entrée : Appuyez la touche AUTO pendant 2-3 secondes successivement lorsque le Menu n'est pas affchéé.

Son* Audio
Ajustement	Problème / Option Touche correspondante
Volume Volume	Trop faisible Trop fort
Silencieux Mute	Activé On	Désactive le son temporairement.
	Eteint Off	Retourne le volume sonore au niveau précédent.
NOTEZ Le Silencieux est basculé entre Activé et Eteint comme suit en appuyant la touche ↑ successivement. → Activé → Eteint On → Off

• Disponible pour ProLite E2278HSD seul.

Direct

Lous pouze éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

• ECO Mode: Appuyez la touche lorsque le Menu n'est pas affchéé.

Activé : La luminosité ou la lumière de fond est réduite.

Eteint : Normal

NOTEZ

Levoyant d'alimentation est eteint lorsque le mise ECO est validé.

• i-Style Color : Appuyez la touche EXIT lorsque le Menu n'est pas affchéé.

Eteint : Revenir aux réglages de base en ajustant les couleurs.

Standard : Pour l'environnement de fenetre général et le réglage par défaut du moniteur.

Jeux : Pour l'environnement deieux PC.

Cinéma : Pour l'environnement d'un film et d'images animées.

Paysage : Pour l'affichage d/images de paysage en extérieur.

Texte : Pour l'edition de texte et l'affichage en environnement de traitement de texte.

AJUSTEMENTS DE L'ÉCRAN

Ajustez l'image en suivant la procédure ci-dessous pour obtenir l'image désirée quand l'entrée analogue est sélectionnée.

Dans le manuel sont décrites le réglage de la position de l'image, la réduction du scintillagement et l'ajustement de la netteté pour le type d'ordinateur que vous utilisez.
Le moniteur a eté concu pour donner la(Meilleure performance à une résolution de 1920 x 1080, mais ne peut pas fournir les meilleures résolutions à moins de 1920 x 1080, car l'image est automatiquement étiérée pour replir l'écran. Cette résolution est recommendée en utilisation normale.
L'affichage de texte ou des lignes sera flou ou irrégulier en épaissur quand l'image est étirée du au processus d'élargissement de l'écran.
Il est préférible d'ajuster la position et la fréquence de l'image avec les commandes du monitér,只不过 qu'avac les logiciels ou les utilisaires de l'ordinateur.
■ Procedez aux ajustements après une période d'échauffement de trente minutes au moins.
- Des ajustements supplémentaires peuvent être nécessaires après la Mise Au Point selon la résolution ou la fréquence du signal.
La Mise Au Point peut ne pas fonctionner correctement quand l'image affichee est autre que la mire d'ajustement de I'écran. Dans ce cas, des ajustements manuels sont nécessaires.

L'écran peut être ajusté de deux manières. Une manière est l'ajustement automatique pour la Position, l'Horloge et la Mise au point. L'autre est de faire chacun des ajustements manuellement.

Effectuez la Mise Au Point pour la première fois lorsque le moniteur est connecté à un nouvel ordinateur ou lorsque la résolution est changée. Si l'écran est flou ou scintille ou si l'image n'est pas cadree correctement à l'écran après avoir effectué la Mise Au Point, les ajustements manuels sont nécessaires. Les deux ajustements devraient etre faits en utilisant la mire de réglage de l'écran (Test. bmp) obtenue sur le site Web de IIYAMA (http://www.iiyama.com).

Ajustez l'image en suivant la procEDURE ci-dessous pour Obtir l'image désirée.

Ce manuel explique les ajustements sous Windows 95/98/2000/Me/XP/Vista/7.

① Affichez l'image à la résolution optimale.

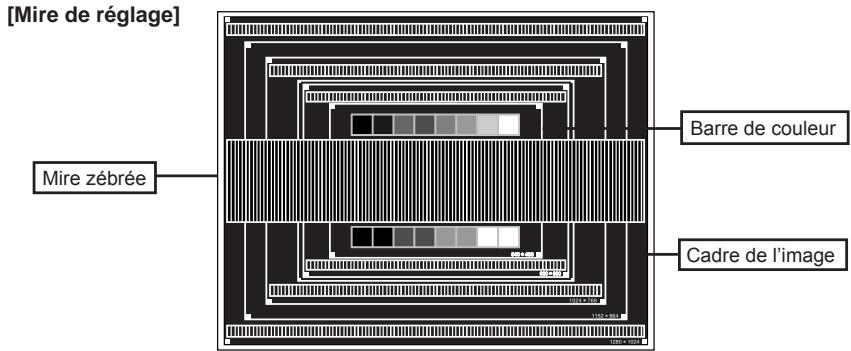

② Ouvrez Test.bmp (mire d'ajustement de I'ecran) comme papier peint.

NOTEZ

■ Consultez la documentation appropriée pour le faire.
■ Test.bmp est créé à une résolution 1280 x 1024. Positionnez bien la mire au centre dans la boîte de dialogue du paramètre du papier peint. Si vous utilisez Microsoft® PLUS! 95/98, annulez le paramètre de « Étirer le papier peint du bureau à la taille de l'écran »

③ Appuyez la touche Auto. (Mise Au Point)
④ Ajustez l'image manuellement en procédant comme suit lorsqu l'écran est flou ou scintille ou l'image n'est pas cadree correctement à l'écran après avoir effectué la Mise Au Point.
⑤ Ajustez la Position V. de sorte que le haut et le bas de l'image soit bien cadres a I'écran.

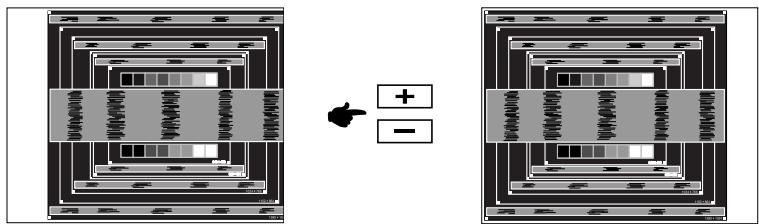

(6) 1) Ajustez la Position H. afin que le côtegue ache de l'image soit sur le bord gauche de I'écran.

2) Étirez le côté droit du cadre de l'image vers le bord droit de l'écran en réglant l'Horloge.

NOTEZ

■ Quand la partie gauche de l'image s'éloigne du côté gauche de l'écran pendant le réglage de l'Horloge, réglez les étapes 1) et 2).
- Une autre manière de faire le réglage de l'Horloge et de faire l'ajustement sur les motifs zébrés verticaux de la mire.
L'imagpe peut scintiller pendant le réglage d'Horloge, Position H. et Position V.
Dans le cas où l'image est plus grande ou plus petite que la zone d'affichage après le réglage de l'Horloge, repêtez les étapes à partir de ③.

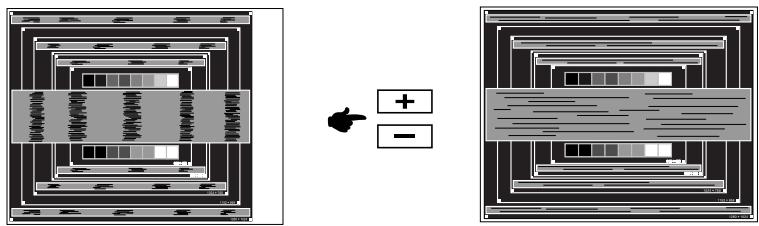

⑦ Réglez la Phase pour corriger les perturbations horizontales, le scintillagement ou la nettement en présence de la mire d'ajustement.

NOTEZ

En cas d'un fort scintillage ou d'un manque de nettoyé sur une partie de l'écran, repêze les étapes ⑥ et ⑦, car l'ajustement de l'Horloge peut ne pas avoir été effectué correctement.
Réglez la Position H. si la position horizontale s'est déplacée pendant le réglage de la Phase.

⑧ Réglez la Luminosité et la Couleur pour obtenir l'image souhaitée après les réglages de l'Horloge et de la Phase.

Et remettez votre papier peintfavori.

SYSTEME D'ÉCONOMIE D'ENERGIE

Le système d'économie d'énergie de ce produit est conforme aux normes ENERGY STAR et VESA DPMS. Lorsqu'il est activé, il permet de réduire automatiquement la consommation d'énergie du moniteur lorsque l'ordinateur ne fonctionne pas de manière active.

Pour utiliser cette fonction, le moniteur doit être connecté à un ordinateur conforme aux normes VESA DPMS. Il existe un mode d'économie d'énergie disponible comme décrit ci-dessous. La fonction d'économie d'énergie, y compris les réglages des minuteurs, est configurée par le système d'exploitation. Consultez le manuel de votre système d'exploitation pour des informations sur cette configuration.

Mode d'économie d'énergie

Quand les signaux de synchronisation H / Synchronisation V / Synchronisation H et V provenant de l'ordinateur sont inactifs, le moniteur entre en mode d'économie d'énergie, ce qui réduit la consommation électrique à moins de 0,5W. L'écran devient noir, et le voyant d'alimentation devient orange. À partir du mode économique d'énergie, l'image réapparait après quelques secondes soit en touchant de nouveau le clavier ou la souris.

NOTEZ

Le moniteur continue à consommer de l'électricité même en mode d'économie d'énergie. Il est recommendé d'etreindre le monitér lorsque celui-ci n'est pas utilisé, pendant la nuit et les week-ends afin d'éviter toute consommation inutile d'électricité.
Il est possible que le signal videoo provenant de l'ordinateur puisse fonctionner alors que la synchronisation du signal H ou V soit absence. Dans ce cas, la fonction d'ECONOMIE D'ENERGIE peut ne pas fonctionner normalement.

DEPANNAGE

En cas de dysfonctionnement du moniter, proceder dans l'ordre aux contrôles suivants.

1. Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème rencontres. Si le moniteur n'affiche pas d'image, allez à l'étape 2.
2. Se reporter aux tableaux suivants si l'on ne trouve pas la fonction de réglage correspondante à la section UTILISATION DU MONITEUR ou si le problème persisté.
3. Si vous recontréz un problème qui n'est pas décrit dans les tableaux ou qui ne peut pas être corrigé en utilisant les tableaux, cessez d'utiliser le moniter et contactez votre revendeur ou le service technique iiyama pour plus d'assistance.

Problème

Contrôle

① L'Image

n'apparait pas.

(Levoyant d'alimentation s'allume pas)

Le cable d'alimentation est-il correctement branché?
□ L'interrupteur marche-arrêt est-il sur ON ?
Vérifier à l'aide d'un autre appeareil que la prise secteur fonctionne.

(Levoyant d'alimentation est bleu)

Si I'économiseur d'écran est activé, toucher la souris ou l'écran.
Augmenter le Contraste et/ou la Luminosite.
L'ordinateur est-il allumé?
Le cable de signal est-il correctement ranché ?
□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?

(Levoyant d'alimentation est orange)

Si le moniteur est en mode Economie d'énergie, toucher la souris ou l'écran.
□ L'ordinateur est-il allumé?
Le cable de signal est-il correctement branché?
□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?

② L'écran n'est pas synchronisé.

Le cable de signal est-il correctement branché?
□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
Le niveau de sortie video de l'ordinateur est-il dans la plage de valeurs du monitér ?

③ L'écran n'est pas centré.

□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
Le niveau de sortie video de l'ordinateur est-il dans la plage de valeurs du monitér ?

Problème

Contrôle

⑤ L'écran tremble.

La tension d'alimentation est-elle dans la plage de valeurs du moniteur?
□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?

(6) Pas de son.

L'équipment audio (Ordinateur etc.) est en marche.
Le cable audio est connecté correctement.
Augmentez le volume.
Le Muet est OFF.
Le niveau de sortie de l'équipment audio est dans les specifications du moniteur.

⑦ Le son est trop fort ou trop faible.

Le niveau de sortie de l'équipment audio est dans les specifications du moniteur.

L'audition d'un bruit parasite.

Le cable audio est connecté correctement.

INFORMATIONS DE RECYCLAGE

Pour une(Meilleure protection de l'environnement svp ne disposez pasvoitr moniteur. Veuillez visiter notre site Web:www.iiyama.com/recycle pour la réutilisation de moniteur.

ANNEXE

Design et specifications techniques peuvent être sujets à modifications, sans préavis.

CHARACTERISTIQUES TECHNIQUES : ProLite E2278HSD

Catégorie de taille		22"
Panneau LCD	La technologie des panneaux	TN
	Taille	Diagonale: 21,5" (55cm)
	Taille du point	0,248 mm H × 0,248 mm V
	Luminosité	250cd/m² (Typique)
	Rapport de contraste	1000 : 1 (Typique), Fonction d'Contr. avancé disponible
	Angle de vue	Droite / Gauche : 85 degrés chaque, Haut / Bas : 80 degrés (Typique)
	Temps de réponse	5ms (Typique)
Couleurs affichées		Environ 16,7 millions
Fréquence de synchronisation		Horizontalité : 30,0-80,0 kHz, Verticale : 55-75 Hz
Résolution maximale		1920 × 1080, 2,1Mégapixel
Connecteur d'entrée		Mini D-Sub 15 broches, DVI-D 24 broches
Plug & Play		VESA DDC2BTM
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal matériel en entrée		Analogue : 0,7 Vp-p (standard), 75Ω, positifDigital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)
Connecteur d'entrée audio		Prise mini 3,5 mm (stéroyo)
Signal d'entrée audio		1,0 Vrms maximum
Prise Casque		Prise mini 3,5 mm (stéroyo)
Haut-parleurs		1W x 2 (haut-parleurs stéroyo)
Taille d'écran maximaile		476,6 mm L × 268,1 mm H / 18,8" L × 10,6" H
Alimentation		100-240 VAC, 50/60 Hz, 0,7 A
Puisance absorbée*		20W typique, Mode d'économie d'énergie : 0,5 W maximum
Dimensions / Poids net		514,5 × 369,5 × 177,5mm / 20,3 × 14,5 × 7,0" (L×H×P)2,8kg / 6,17lbs
Angle d'inclinaison		Haut: 23 degrés, Bas: 5 degrés
Conditions defonctionnement		Utilisation : Température 5 à 35°C / 41 à 95°FHumidité 10 à 80% (sans condensation)Stockage : Température -20 à 60°C / -4 à 140°FHumidité 5 à 85% (sans condensation)
Homologation		CE, TÜV-Bauart, VCCI-B, CU, ENERGY STAR®

NOTEZ

• L'équipment audio n'est pas connecté.

Catégorie de taille		22"
Panneau LCD	La technologie des panneaux	TN
	Taille	Diagonale: 21,5" (55cm)
	Taille du point	0,248 mm H × 0,248 mm V
	Luminosité	250cd/m² (Typique)
	Rapport de contraste	1000 : 1 (Typique), Fonction d'Contr. avancé disponible
	Angle de vue	Droite / Gauche : 85 degrès chaque, Haut / Bas : 80 degrès (Typique)
	Temps de réponse	5ms (Typique)
Couleurs affichées		Environ 16,7 millions
Fréquence de synchronisation		Horizontalité : 30,0-80,0 kHz, Verticale : 55-75 Hz
Résolution maximale		1920 × 1080, 2,1Mégapixel
Connecteur d'entrée		Mini D-Sub 15 broches, DVI-D 24 broches
Plug & Play		VESA DDC2BTM
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal video en entrée		Analogue : 0,7 Vp-p (standard), 75Ω, positifDigital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)
Taille d'écran maximale		476,6 mm L × 268,1 mm H / 18,8" L × 10,6" H
Alimentation		100-240 VAC, 50/60 Hz, 0,7 A
Puisance absorbée		20W typique, Mode d'économie d'énergie : 0,5 W maximum
Dimensions / Poids net		514,5 × 369,5 × 177,5mm / 20,3 × 14,5 × 7,0" (L×H×P)2,7kg / 5,95lbs
Angle d'inclinaison		Haut: 23 degrés, Bas: 5 degrés
Conditions defonctionnement		Utilisation : Température 5 à 35°C / 41 à 95°FC Humidité 10 à 80% (sans condensation)Stockage : Température -20 à 60°C / -4 à 140°FHumidité 5 à 85% (sans condensation)
Homologation		CE, TÜV-Bauart, VCCI-B, CU, ENERGY STAR®

FREQUENCES DE SYNCHRONISATION

Mode videoto		Fréquence horizontalie	Fréquence verticale	Horloge à points
VESA	VGA 640×480	31.469kHz	59.940Hz	25.175MHz
		37.500kHz	75.000Hz	31.500MHz
	SVGA 800×600	37.879kHz	60.317Hz	40.000MHz
		46.875kHz	75.000Hz	49.500MHz
	XGA 1024×768	48.363kHz	60.004Hz	65.000MHz
		60.023kHz	75.029Hz	78.750MHz
	SXGA 1280×1024	63.981kHz	60.020Hz	108.000MHz
		79.976kHz	75.025Hz	135.000MHz
	WXGA+ 1440×900	55.935kHz	59.887Hz	106.500MHz
		70.635kHz	74.984Hz	136.750MHz
	UXGA 1600×1200	75.000kHz	60.000Hz	162.000MHz
	WSXGA+ 1680×1050	65.290kHz	60.000Hz	146.250MHz
	Full HD 1920×1080	66.590kHz	59.930Hz	138.500MHz
VGA TEXT	640×350	31.469kHz	70.087Hz	25.175MHz
	720×400	31.469kHz	70.087Hz	28.322MHz

NOTEZ

• L'entrée DVI n'est pas compatible.
