Intitulé	Description
Type de produit	Moniteur LCD 27 pouces
Résolution	1920 x 1080 pixels (Full HD)
Technologie d'affichage	IPS (In-Plane Switching)
Temps de réponse	5 ms
Luminosité	250 cd/m²
Contraste	1000:1 (statique)
Angles de vision	178° horizontal et vertical
Connectivité	HDMI, DVI-D, VGA
Alimentation électrique	100-240V, 50/60Hz
Dimensions approximatives	609 x 458 x 230 mm (avec pied)
Poids	6,5 kg (avec pied)
Fonctions principales	Mode de lecture, réglage de la luminosité, rotation de l'écran
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité des pièces détachées à vérifier auprès du fabricant
Normes de sécurité	CE, RoHS
Informations générales	Garantie de 3 ans, support technique disponible

FOIRE AUX QUESTIONS - B2712HDS IIYAMA

Comment connecter mon IIYAMA B2712HDS à mon ordinateur ?

Utilisez un câble HDMI ou VGA pour connecter le moniteur à votre ordinateur. Branchez une extrémité du câble au port de sortie vidéo de votre ordinateur et l'autre extrémité au port d'entrée de votre moniteur.

Que faire si l'écran reste noir ?

Vérifiez que le moniteur est allumé et que le câble est correctement branché. Assurez-vous que votre ordinateur est allumé et qu'il détecte le moniteur. Essayez de changer de port ou de câble si nécessaire.

Comment ajuster la luminosité et le contraste de mon moniteur ?

Utilisez les boutons de contrôle situés sur le moniteur pour accéder au menu OSD (On-Screen Display). Dans le menu, vous pouvez ajuster la luminosité et le contraste selon vos préférences.

Mon moniteur affiche des couleurs étranges, que faire ?

Vérifiez que le câble est bien connecté et qu'il n'est pas endommagé. Essayez de réinitialiser les paramètres d'usine du moniteur à partir du menu OSD pour corriger les couleurs.

Est-ce que le IIYAMA B2712HDS prend en charge la résolution 1080p ?

Oui, le IIYAMA B2712HDS prend en charge une résolution maximale de 1920 x 1080 (1080p). Assurez-vous que votre carte graphique est également configurée pour cette résolution.

Comment nettoyer l'écran du IIYAMA B2712HDS ?

Utilisez un chiffon doux et sec pour essuyer l'écran. Si nécessaire, vous pouvez légèrement humidifier le chiffon avec de l'eau ou un nettoyant pour écrans, mais évitez d'appliquer le liquide directement sur l'écran.

Que faire si le moniteur ne se met pas en veille ?

Vérifiez les paramètres d'alimentation de votre ordinateur et assurez-vous qu'ils sont configurés pour envoyer le moniteur en veille après une période d'inactivité. Vous pouvez également vérifier les paramètres du moniteur dans le menu OSD.

Le son de mon moniteur ne fonctionne pas, que faire ?

Assurez-vous que le volume du moniteur est activé et ajusté correctement. Vérifiez également les paramètres audio de votre ordinateur pour vous assurer que le moniteur est sélectionné comme périphérique de sortie audio.

Comment activer le mode d'économie d'énergie sur le IIYAMA B2712HDS ?

Le mode d'économie d'énergie s'active automatiquement lorsque le moniteur ne reçoit pas de signal. Vous pouvez également accéder aux paramètres d'alimentation à partir du menu OSD pour le configurer selon vos préférences.

MODE D'EMPLOI B2712HDS IIYAMA

Merci d'avoir choses le monitreur LCD iiyama. Ce petit manuel contient toutes les informations nécessaires à l'utilisation du monitreur. Prière de le litre attentivement avant d'allumer le monitreur. Conserver ce manuel pour toute referencia ultérieure.

FRANÇAIS

Ce monitreur LCD est conforme aux spécifications des directives EC 2004/108/EC, aux directives EMC sur les basses tensions 2006/95/EC et directives EuP 2005/32/EC.

La sensibilité electromagnétique a étécision à un niveau permettant une utilisation correcte en milieu résidentiel, bureaux et locaux d'industrie légère et d'entreprises de petite taille, à l'intérieur aussi bien qu'à l'estérieur des immeubles. Tout lieu d'utilisation devra se caractériser par sa connexion à un système public d'alimentation électriqueasse tension.

■ Nous nous réservons le droit de modifier les caractéristiques de nos produits sans préavis.
Toutes les marques de fabrique utilisées dans ce mode d'emploi appartiennent à leurs propriétaires respectifs.
En tant que partenaire du programme ENERGY STAR®, iiyama a déterminé que ce produit répondait aux directives pour l'économie d'énergie édictées par ENERGY STAR®.

TABLE DES MATIERES

POUR VOTRE SECURITE 1

CONSIGNES DE SECURITE 1

REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES 3

SERVICECLIENT 3

ENTRETIEN 3

AVANT D'UTILISER LE MONITEUR 4

FONCTIOS 4

VÉRIFICATION DU CONTENU DE L'EMBALLAGE 4

COMMANDES ET CONNECTEURS 5

CONNEXION DE VOTRE MONITEUR 6

MISE EN ROUTE DE L'ORDINATEUR 7

AJUSTEMENT DE LA HAUTEUR ET L'ANGLE DE VISION 7

UTILISATION DU MONITEUR 8

MENU DES PARAMÉTRES DE RÉGLAGE 9

AJUSTEMENTS DE L'ECRAN 15

SYSTÉME D'ÉCONOMIE D'ENERGIE 18

DEPANNAGE 19

INFORMATIONS DE RECYCLAGE 20

ANNEXE 20

CARACTERISTIQUES TECHNIQUES 20

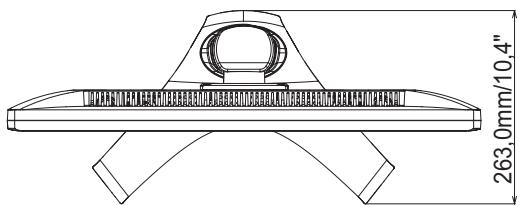

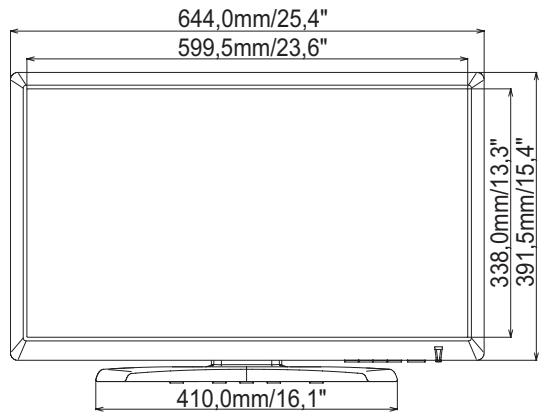

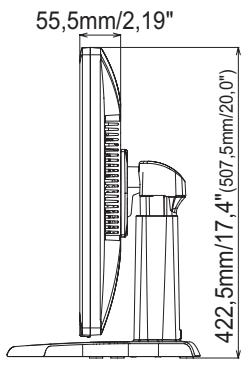

DIMENSIONS 21

FREQUENCES DE SYNCHRONISATION 21

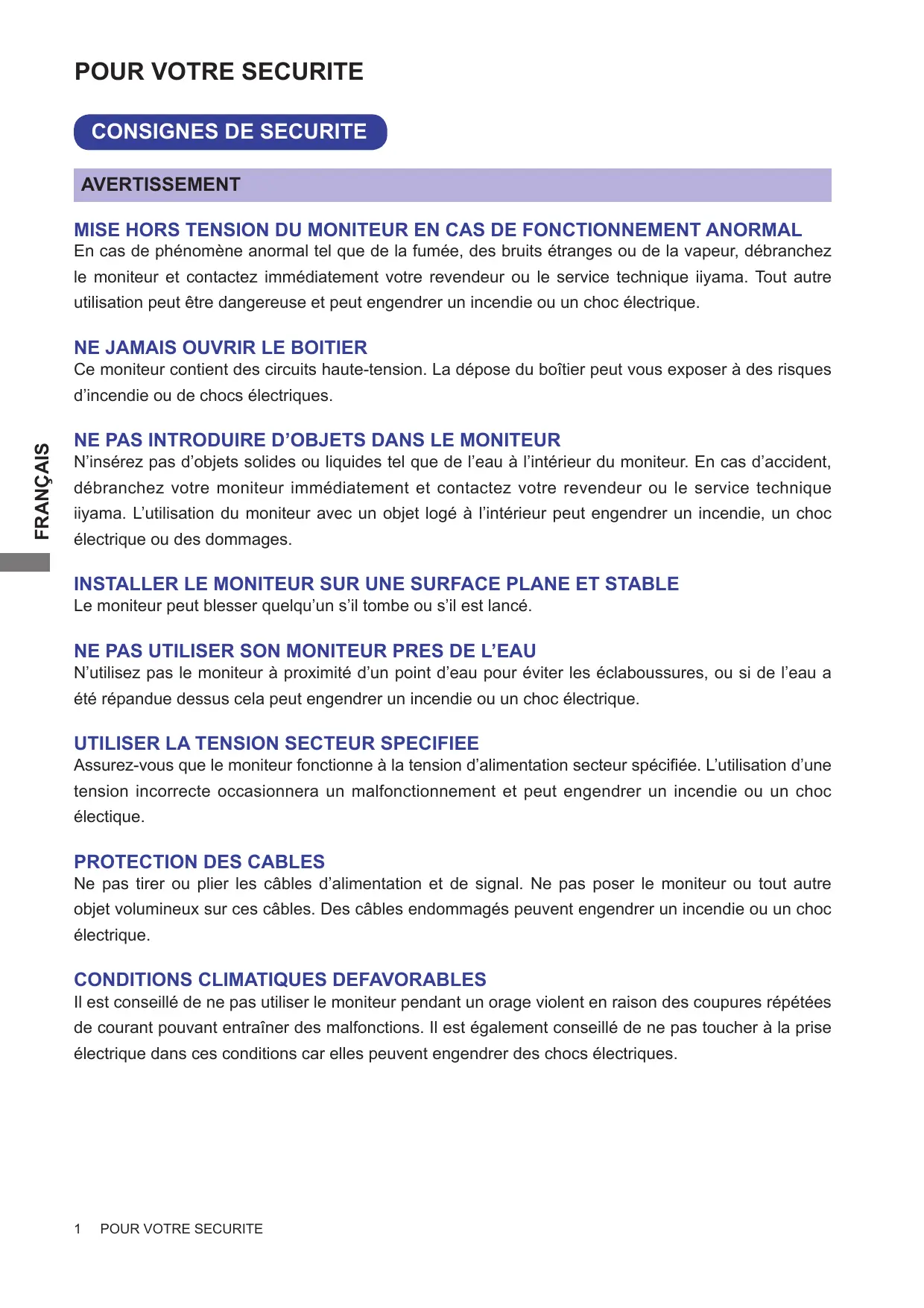

CONSIGNES DE SECURITE

AVERTISSEMENT

MISE HORS TENSION DU MONITEUR EN CAS DE FONCTIONNEMENT ANORMAL

En cas de phénomène anormal tel que de la fumee, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immidiatement votre revendeur ou le service technique iiyama. Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc electrique.

NE JAMAIS OUVRIR LE BOITIER

Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d'incendie ou de chocs électriques.

NE PAS INTRODUIRE D'OBJECTS DANS LE MONITEUR

N'insérez pas d'objets solides ou liquides tel que de l'eau à l'intérieur du monitreur. En cas d'accident, débranchez votre monitreur immédiatement et contactez votre revendeur ou le service technique iiyama. L'utilisation du monitreur avec un objet logé à l'intérieur peut engendrer un incendie, un chocolélectrique ou des dommages.

INSTALLER LE MONITEUR SUR UNE SURFACE PLANE ET STABLE

Le moniteur peut blesser quelqu'un s'il tombe ou s'il est lancé.

NE PAS UTILISER SON MONITEUR PRES DE L'EAU

N'utilisez pas le moniteur à proximé d'un point d'eau pour éviter les éclaboussures, ou si de l'eau a été repandue dessus cela peut engendrer un incendie ou un choc électrique.

UTILISER LA TENSION SECTEUR SPECIFIEE

Assurez-vous que le moniter fonctionne à la tension d'alimentation secteur spécifique. L'utilisation d'une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un chocolélectique.

PROTECTION DES CABLES

Ne pas tirer ou plier les câbles d'alimentation et de signal. Ne pas poser le monitreur ou tout autre object volumineux sur ces câbles. Des câbles endommagés peuvent engendrer un incendie ou un chocolélectrique.

CONDITIONS CLIMATIQUES DEFAVORABLES

Il est conseilé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répetées de courant pouvant entraîner des malfonctions. Il est également conseilé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.

ATTENTION

INSTALLATION

Pour prévenir les risques d'incendie, de chocs électriques ou de dommages, installez votre monateur à l'abri de variations brutes de températures et évitez les endroits humides, poussièreux ou enfumés. Vous devrez également éviter d'exposer votre monateur directement au soleil ou tout autre source lumineuse.

NE PAS PLACER LE MONITEUR DANS UNE POSITION DANGEREUSE

Le moniteur peut basculer et causer des blessures s'il n'est pas convenablement installé. Vous doivent également vous assurez de ne pas placer d'objets lourds sur le moniteur, et qu'aucun cable ne soient accessibles à des enfants qui pourrait les tirer et se blesser avec.

MAINTENIR UNE BONNE VENTILATION

Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvr les fentes ou placer un objet trop proche afin d'éviter tout risque d'incendie. Pour assurer une circulation d'air suffisante, installer le moniteur à 10 cm environ du mur. Les fentes d'aération sur l'arrière du chassin sont ont obstruées et il yaura risque de surchauffe du moniteur si vous retirez le socle du moniteur. La dépose du socle entraînera une surchauffe du moniteur ainsi que des risques d'incendie et de dommages. L'utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrêté ou returné ou bien sur un tapis ou un matériel mou peut également entraîner des dommages.

DECONNECTEZ LES CABLES LORSQUE VOUS DEPLACEZ LE MONITEUR

Avant de déplacer le moniteur, désactivez le commutateur de mise sous tension, débranchez le moniteur et assurez-vous que le cable video est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.

DEBRANCHEZ LE MONITEUR

Afin d'éviter les accidents, nous vous recommendons de débrancher votre moniteur s'il n'est pas utilisé pendant une longue période.

TOUJOURS DEBRANCHER LE MONITEUR EN TIRANT SUR LA PRISE

Débrancher le cable d'alimentation ou le cable de signal en tirant sur la prise. Ne jamais tirer le cable par le cordon car cela peut engendrer un incendie ou un choc électrique.

NE TOUCHEZ PAS LA PRISE AVEC DES MAINS HUMIDES

Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique.

LORS DE L'INSTALLATION DU MONITEUR SUR VOTRE ORDNATEUR

Assurez-vous que l'ordinateur soit suffisamment robuste pour supporter le poids car cette pourrait engendrer des dommages à votre ordinateur.

NE PAS METTRE DE DISQUETTES PRES DES HAUT-PARLEURS

Des données magnétiques enregistrées tel que disquettes peuvent s'effacer, si elles sont placées près des haut-parleurs, puisque les haut-parleurs émettent un champ magnétique.

AUTRES

RECOMMANDATIONS D'USAGE

Pour prévenir toute fatigue visuelle, n'utilisez pas le moniteur à contre-jour ou dans une pieceASF. Pour un comfort et une vision optimum, positionnez l'écran juste au dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d'utilisation prolongée du moniteur, il est recommendé de respecter une pause de 10 minutes par heures car la lecture continue de l'écran peut entraîner une fatigue de l'oeil.

REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD)

Les symptômes suivants n'indique pas qu'il y a un problème, c'est normal:

NOTE

• Quand vous allumez le LCD pour la première fois, l'image peut être mal cadrée à l'écran suivant le type d'ordinateur que vous utilisez. Dans ce cas ajuster l'image correctement.
• De part de la nature fluorescente de la lumière émise, l'écran peut clignoter à l'allumage. Mettre l'interrupteur d'alimentation sur OFF, puis à nouveau sur ON pour faire disparaitre le clignotement.
  La luminosité peut être légèrement inégale selon la configuration de bureau utilisée.
  En raison de la nature de I'ecran LCD, une image remanente de la precedente vue peut subsister après un nouvel affichage, si la meme image a ete affichee pendant des heures. Dans ce cas, I'affichage est retabli lentement en changeant d'image ou en eignant I'ecran pendant des heures.
  Veuillez prendre contact avec IIYAMA France pour le remplacement de la lampe fluorescente de rétro éclairage quand l'écran estASF, scintille ou ne s'éclaire pas. Ne jamais essayez de le replacer vous même.

SERVICECLIENT

NOTE

L'éclairage fluorescent utilisé dans votre monitreur à cristaux liquides est un consommable. Pour la garantie de ce composant, veuillez contacter IYAMA France.
Si vous doivent returner toute matière et que vous ne possédez plus votre emballage d'origine, merci de contacter toute revendeur ou le service après vente d'iyama pour conseil ou pour remplacer l'emballage.

ENTRETIEN

AVERTISSEMENT

Si vous renversez n'importe quel objet solide ou liquide tel que de l'eau à l'intérieur du moniteur, débranchez immédiatement le cable d'alimentation et contactez votre revendeur ou le service technique iiyama.
Pour des raisons de sécurité, eteindre et debrancher le moniteur avant de le nettoyer.

CAUTION

• Ne pas gratter ou frottier l'écran à l'aide d'un objet dur afin de ne pas endommager le panneau LCD.
  L'utilisation des solvants suivants est à proscire pour ne pas endommager le boîtier et l'écran LCD: Diluant Nettoyants en atomiseur

Essence

Cire

Nettoyants brasifs

Solvants acides ou alcalins

Le contact du boîtier avec un produit en caoutchouc ou en plastique pendant longtemps peut dégrader ou écailler sa peinture.

BOITIER

Eliminer les tâches à l'aide d'un chiffon légèrement humide et d'un détergent doux, puis essuyer le boîtier à l'aide d'un chiffon sec et propre.

ECRAN LCD

Un nettoyage périodique est recommandé avec un chiffon sec et doux. N'utilisez pas de papier tissé car cela endommagera l'écran LCD.

FONCTIOS

Résolutions prises en charge jusqu'à 1920 × 1080
Contraste elevé 1000:1 (Typique), Fonction d'ACR disponible / Luminosite 400cd/ ^2 (Typique) / Temps de réponse rapide 5ms (Noir, blanc, Noir)
Lissage numérique des caractères
Configuration automatique
Haut-parleurs stéréo 2 haut-parleurs stéréo 1,5 W
Conforme au Plug & Play VESA DDC2B Conforme à Windows® 95/98/2000/Me/XP/Vista/7
Économie d'énergie (conformé à ENERGY STAR® et VESA DPMS)
Conception ergonomique : Apprové TCO 5.0
Conforme au standard de montage VESA (100 mm x 100 mm)
Trou clé pour verrouillage de sécurité

VÉRIFICATION DU CONTENU DE L'EMBALLAGE

Les accessoires suivants sont inclus dans votre emballage. Vérifiez qu'ils sont inclus avec le moniteur. En cas d'élement absent ou endommagé, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama.

Cable d'alimentation*
Cable de signal D-Sub
Cable DVI-D
Cable audio
Guide de démarrage rapide

ATTENTION

• La valeur nominale du cable d'alimentation fourni dans les régions à 120 V est de 10 A/125 V. Si vous utilisez une alimentation plus élevé que cette valeur nominale, un cable d'alimentation avec une valeur nominale de 10 A/250 V doit être utilisé. Cependant, toutes garanties sont exclues pour tout problème ou dommage causé par un cable d'alimentation non fourni par iiyama.

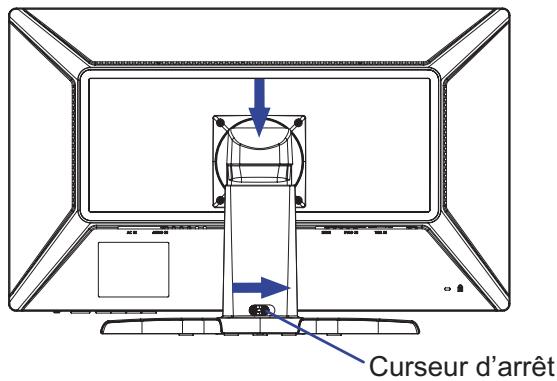

Posez le moniteur sur son pied puis glissez l'curseur d'arrêt en tirant vers la croite tout en Maintenant une pression constante vers le haut de l'écran. Faites attention de ne pas appuyer sur l'écran lui même – seulement sur le boîtier. La prudence est recommendée alors que le pied du moniteur est compressé ; il peut se détendre rapidement quand vous le relâchez.

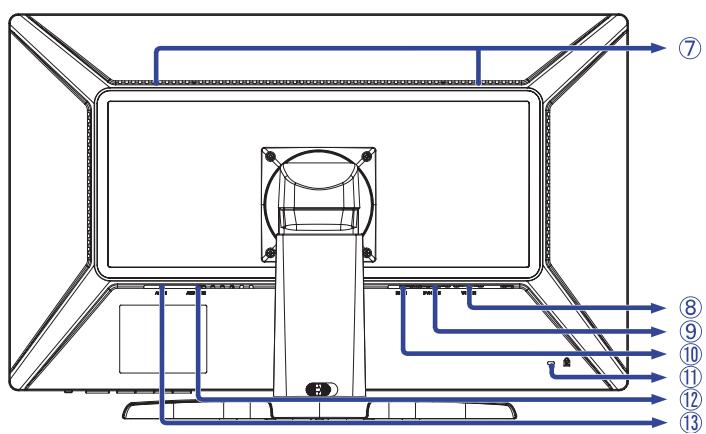

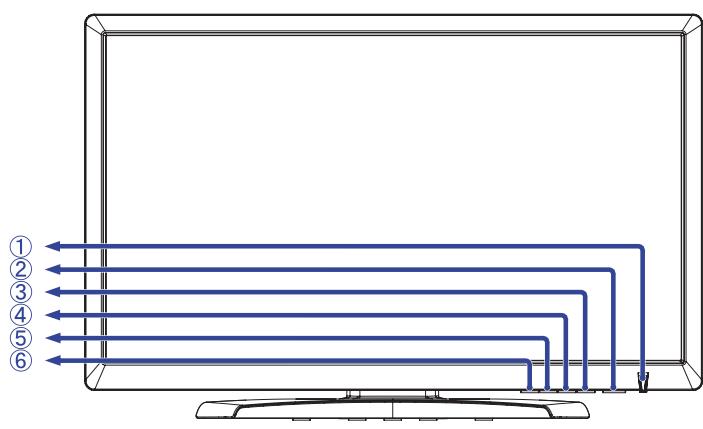

COMMANDES ET CONNECTEURS

① Voyant d'alimentation

NOTE

Bleu : Fonctionnement normal

Orange: Économie d'énergie

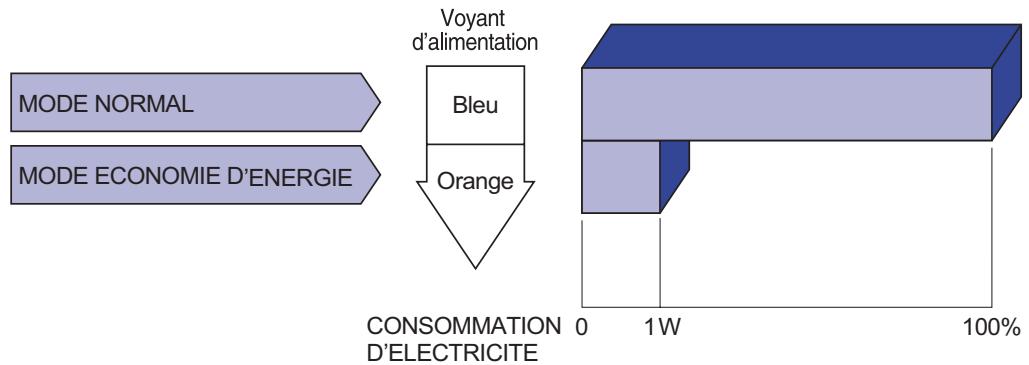

Le moniteur entre en mode d'économie d'énergie qui réduit la consommation électrique à moins de 1W lorsqu'il ne recoit aucun signal sync horizontal et/ou vertical.

(2) Commutateur d'alimentation ( )
③ Touche Menu / Sélection (MENU)
④ Touche Défilament haut / Volume (▶ / □)
⑤ Touche Défilament bas / ECO Mode* (▲/φ)
⑥ Touche Auto (AUTO)
Haut-parleurs
⑧ Connecteur de D-Sub mini 15 broches (VGA IN)
⑨ Connecteur de DVI-D 24 broches (DVI-D IN)
⑩ Connecteur de HDMI (HDMI)
⑪ Trou clé pour verrouillage de sécurité

NOTE

Voussoupiezcablerunverroudesecurité pourempêcherquelemonitrsoitsenlevesansvoretprermission.

⑫ Connecteur audio (AUDIO IN)
⑬ Connecteur d'alimentation secteur (AC IN)

• Vous pouvez éciter la page de Menu et afficher directement l'échelle d'ajustement.

CONNEXION DE VOTRE MONITEUR

① Assurez-vous que l'ordinateur et le moniteur sont éteints.
② Connectez l'ordinateur au moniteur avec le cable de signal.
③ Connectez le moniteur à l'équipment audio avec le cable audio pour ordinateur lors de l'utilisation des fonctions audio.
④ Connectez d'abord le cable d'alimentation au moniteur puis sur la prise électrique.
⑤ Allumez votre écran et votre ordinateur.

NOTE

Le cable de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le cable fourni avec le moniteur est un connecteur 15 broches au standard D-Sub. Si un cable spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau regional iiyama.
Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local iiyama ou le bureau regionali iiyama pour l'adaptateur requis.
Assurez-vous de bien serrer les vis manuelles à chaque extrémité du cable de signal.

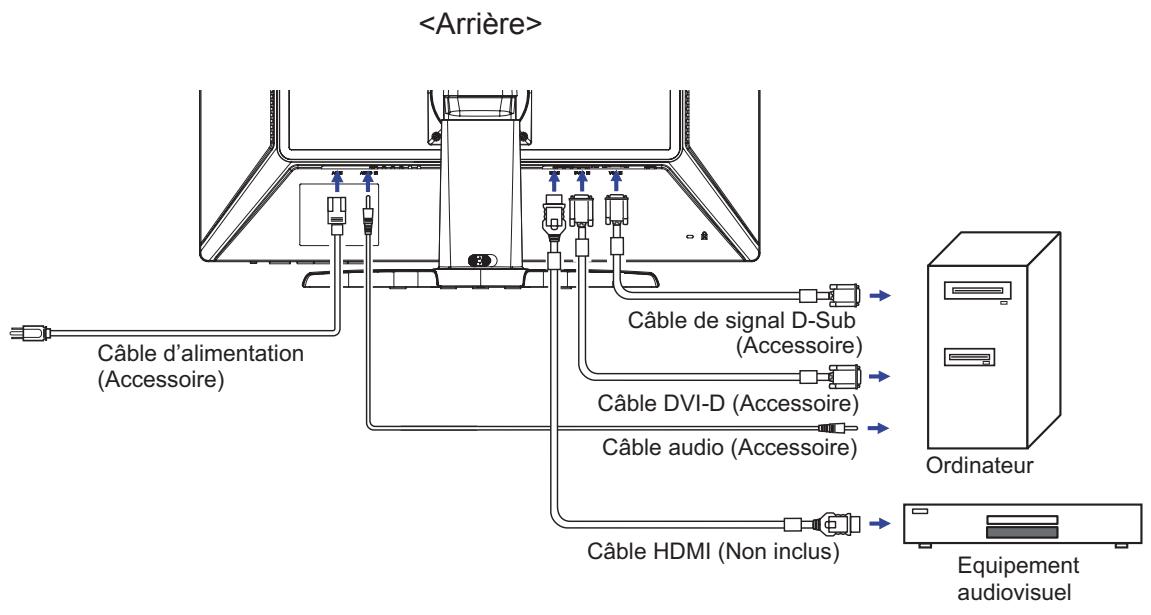

[Exemple de connexion]

MISE EN ROUTE DE L'ORDINATEUR

■ Fréquences du signal

Passez aux fréquences souhaités détaillées à la page 21 “FREQUENCES DE SYNCHRONISATION”.

Plug & Play Windows 95/98/2000/Me/XP/Vista/7

Le LCD iiyama répond au standard VESA DDC2B. En connectant l'écran au DDC2B de votre ordinateur avec le cable qui vous a été fournie, le moniteur sera reconnu conforme au Plug and Play sous Windows 95/98/2000/Me/XP/Vista/7. Le fichier d'information pour les moniteurs iiyama sous Windows 95/98/2000/Me/XP peuvent être nécessaire pour votre ordinateur et obtenu via le site internet: http://www.iiyama.com

NOTE

Pour plus d'informations sur le téléchargement du pilote pour votre monitreur récran tactile, veuillez vous connecter au site Web indiqué ci-dessus.
- Les pilotes de moniteur ne sont pas nécessaires dans la plupart des cas sous les systèmes d'exploitation Macintosh ou Unix. Pour plus d'informations et conseils, veuillez contacter votre revendeur.

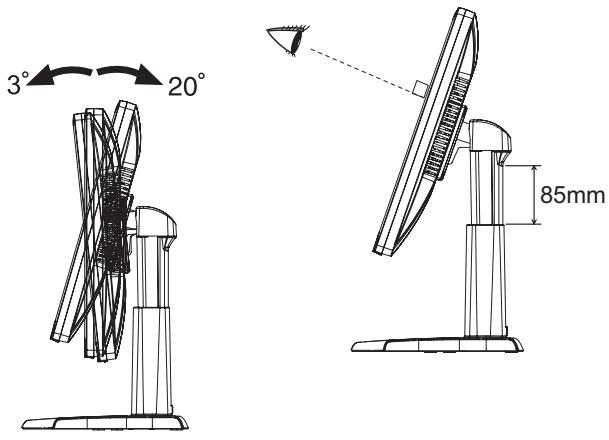

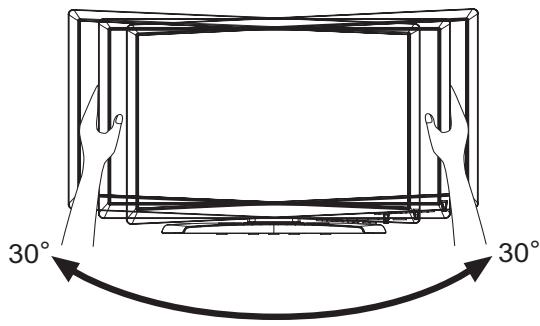

AJUSTEMENT DE LA HAUTEUR ET L'ANGLE DE VISION

Pour une vision optimale, il est recommendé de regarder de face l'écran du moniteur, puis ajuster la hauteur et l'angle de vision à votre convenance.
- Maintenir la matrice afin que le moniteur ne bascule pas quand vous ajustez la hauteur et l'angle.
- Vous pouvez ajuster la hauteur du moniteur jusqu'à 85 mm et l'angle de vision, jusqu'à 30 degrés à gauche et à droite, 20 degrés vers le haut et 3 degrés vers le bas.
■ Afin de vous assurer une position du corps saine et relaxe, quand vous visualisez l'image du moniteur dans votre espace de travail l'ajustement de l'angle d'inclinaison ne devra pas excéder plus de 10 degrès. Réglez ensuite l'angle du monitér comme vous le désirez.

NOTE

• Ne pas toucher l'écran LCD quand vous ajustez la hauteur ou l'angle de vision.

Cela pourrait engendrer des dommages ou fêlures de l'écran LCD.

Attention la prudence est recommendée quand vous ajustez la hauteur ou l'angle de vision à ne pas vous coincer les doigts.
Attention: manipulatez avec précaution lorsque vous ajustez la hauteur de base pour ne pas vous coincer les doigts.

Pied

UTILISATION DU MONITEUR

Le LCD iiyama est reglé à l'usine avec une fréquence de synchronisation figurant à la page 21 afin de donner la meilleure image. Vous pouvez également ajuster la position de l'image comme vous le souhaitez en suivant le mode opératoire ci-dessous. Pour plus de détails voir page 15, AJUSTEMENTS DE L'ÉCRAN.

① Appuyez la touche MENU pour afficher les réglages à l'écran. Des pages additionnelles au Menu peuvent être visualisées en utilisant les touches / .

② Sélectionnez la page de menu où se trouve l'icone de l'ajustement désiré. Appuyez la touche MENU. Utilisez ensuite les touches / pourmettre en surbrillance l'icone du réglage souhaité.
③ Appuyez la touche MENU à nouveau. Utilisez ensuite les touches / pour effectuer les ajustements ou réglages appropriés.
④ Appuyez la touche AUTO pour quitter le menu, et les réglages que vous venez de faire seront automatiquement enregistrés.

Par exemple, pour corriger la position verticale, Sélectionnez l'élement Configuration d'image du Menu, puis appuyez la touche MENU. Puis, Sélectionnez V. Position en utilisant les touches / . Une page d'ajustement apparait après l'appui sur la touche MENU. Utilisez ensuite les touches / pour corriger la position verticale. La position verticale de l'image entière doit changer pendant que vous effectuez l'opération.

Appuyez la touche AUTO pour finir et les modifications sont enregistrées en mémoire.

NOTE

Lorsque l'utilisation des touches est abandonnée pendant l'ajustement, la fenêtre OSD disparait après le début défié pour la Délai de l'OSD. La touche AUTO peut également être utilisée pour fermer rapidement la fenêtre OSD.
- Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD disparaît. Évitez d'éteindre le moniteur pendant l'utilisation du Menu.
- Les ajustements pour H. / V. Position Nettété et Fréquence sont enregistrés pour chaque fréquence de signal. À l'exception de ces ajustements, tous les autres ajustements n'ont qu'un seul réglage qui s'applique sur toutes les fréquences de signal.

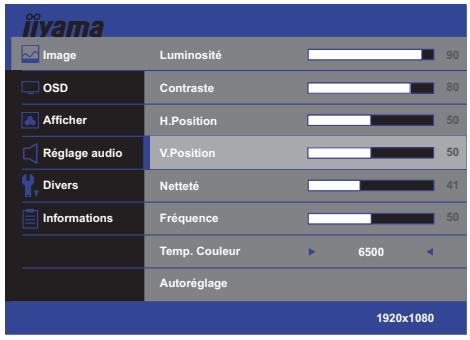

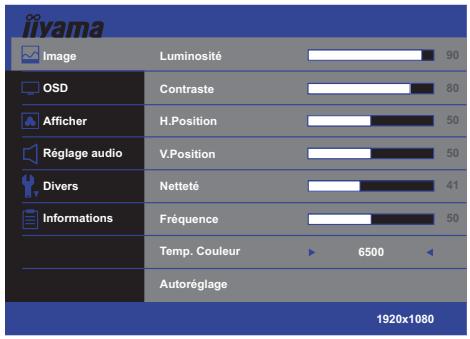

Image Picture	iYama
	Image	Luminosité	90
	OSD	Contraste	80
	Afficher	H.Position	50
	Réglage audio	V.Position	50
	Divers	Nettement	41
	Informations	Fréquence	50
		Temp. Couleur	6500
		Autoréglage
		1920x1080
Ajustement	Problème / Option		Touchche correspondante
Luminosite*1 Brightness	Trop nombre
	Trop clair
Contraste Contrast	Trop terme
	Trop intense
H. Position*3 H. Position	Trop à gauche
	Trop à droite
V. Position*3 V. Position	Trop basse
	Trop haute

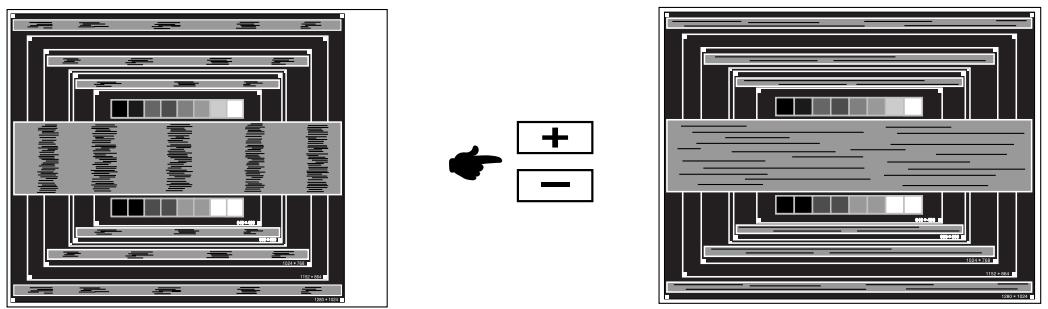

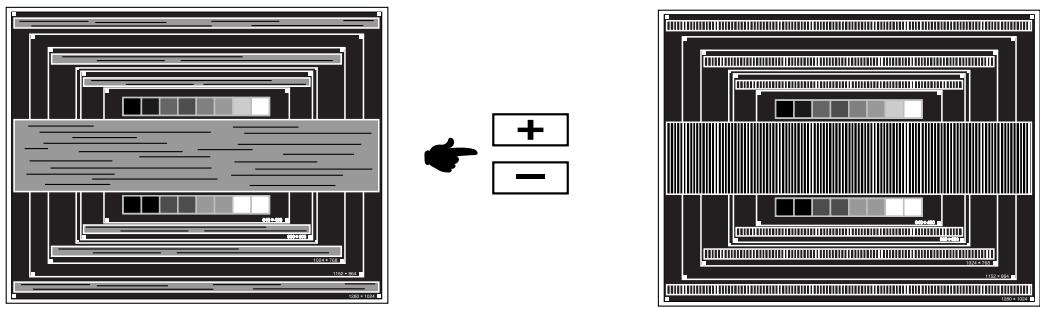

Netteté*2,3 Phase	Pour corriger le scintillage des caractères ou des lignes

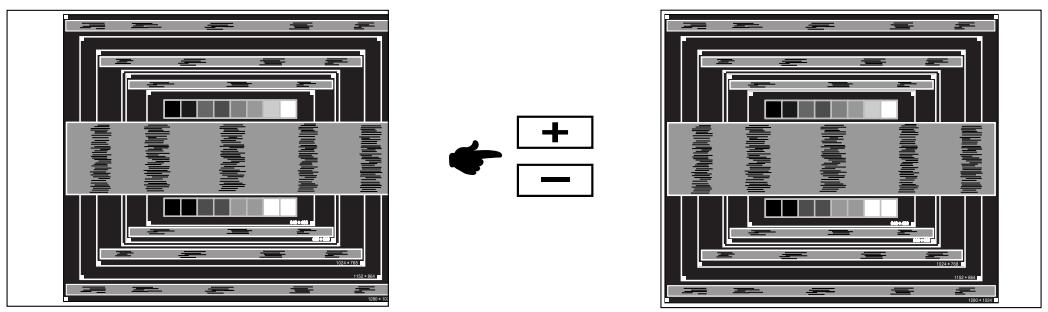

Fréquence*2,3 Clock	Trop étroite
	Trop large
Temp. Couleur Color Temp.	9300	Blanc bleuâtre
	7500	Blanc jaunâtre
	6500	Blanc verdâtre
	Utilisateur	Rouge	Trop faible
		Vert	Trop fort
		Bleu
Autoréglage*3,4 Auto Adjust	Ajustement de H. / V. Position, Netteté et Fréquence automatiquement.

1 Ajustez la luminosité quand vous utilisez le moniteur dans une pieceASF que vous sentez que I'écran est trop lumineux.
2 Se reporter à la section AJUSTEMENTS DE L'ECRAN page 15.
^3 Entrée analogue seulement.
4 Pour les membres résultats, utilisez Autoréglage avec la mire d'ajustement. Voir la section AJUSTEMENTS DE L'ÉCRAN page 15.

Direct

Lous pouze éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.
- Autoréglage: Appuyez la touche AUTO lorsque le Menu n'est pas affché.
9 UTILISATION DU MONITEUR

Afficher Display	fivama
	Image	Mode d'affichage	Plein écran
	OSD	Opticolor	Standard
	Afficher	AGR	Eteint
	Réglage audio	ECO	Eteint
	Divers	Finesse	50
	Informations	OD	0
	1920x1080
Ajustement	Problème / Option		Touchche correspondante
Mode d'affichage Display Mode	Aspect	Etire l'image tout en gratant les proportions à l'écran.
	Plein écran	L'image se dimensionne pleine écran.
Opticolor Opticolor	Standard	Pour l'environnement de fenêtre général et le réglage par défaut du moniteur.
	Bureau	Pour l'edition de texte et l'sffichage en environnement de traitement de texte.
	Film	Pour l'environnement de film et de videoo.
	Jeux	Pour l'environnement de jeu de PC.
	Paysage	Pour l'affichage d/images de paysage en extérieur.
ACR* ACR	Sur	Augmentation du Réglage de Ratio de Contraste.
	Eteint	Ratio de Contraste Typique.
ECO ECO	Direct	Sur	La luminosité du back-light (Retro éclairage) est réduite.
		Eteint	Normal
Finesse Sharpness	Trop doux Trop agressif
OD OD	Il améliorera le temps de réponse de niveau gris du panneau d'affichage à cristaux liquides. Un niveau plus élevé a comme conséquence un plus rapide le temps de réponse.

• La Contraste, le luminosité, le Eco et le Opticolor ne peuvent pas être ajustés et sélectionnés lorsque la fonction DCR est activée.

Direct

Lous pouze éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

• Eco: Appuyez la touche lorsque le Menu n'est pas affché.

Réglage audio Audio Settings

Ajustement	Problème / Option Touche correspondante
Volume Direct Volume	Trop faible Trop fort
Silencieu Mute	Sur	Désactive le son temporairement.
	Eteint	Retourne le volume sonore au niveau précédent.
Entrée audio* Audio Input	Entrée ligne	Choisissez la LIGNE DANS l'entrée.
	HDMI	Choisissez la HDMI l'entrée.

• Accessible seulement si l'entrée HDMI a été selectionné.

Direct

Lous pourrait éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

Volume: Appuyez la touche lorsque le Menu n'est pas affché.

Direct

Lous pouze éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

• Entrée: Appuyez la touche AUTO pendant 5 secondes successivement lorsque le Menu n'est pas affché.

Informations Information

Ajustement

Problème / Option

Touche correspondante

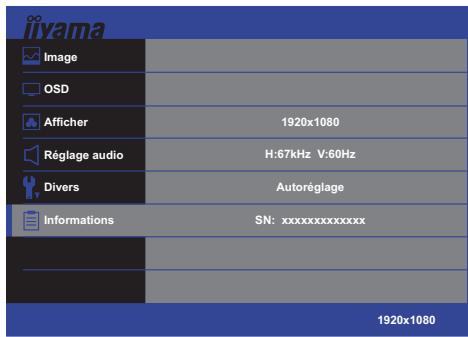

Informations Information

Affiche les informations sur le signal d'entrée actuel de la carte graphique dans votre ordinateur.

NOTE

Consultez le guide d'utilisation de votre carte graphique pour plus d'informations sur le changement de la résolution et de la vitesse de rafraîchissement.

AJUSTEMENTS DE L'ÉCRAN

Ajustez l'image en suivant la procEDURE ci-dessous pour obtenir l'image désirée quand l'entrée analogue est sélectionnée.

• Les différents calibrages de l'écran sont décrits dans ce manuel pour permettre de régler la position de l'image, minimisér le scintillagement et ajuster la netteté afin d'adapter l'affichage au type d'ordinateur que vous utilisez.
• Ce moniteur a été créé pour assurer la qualité performance à la résolution 1920 x 1080, mais ne peut pas afficher les valeurs résultats à moins de 1920 x 1080 car l'image est automatiquement étirée pour replir l'écran. Cette résolution est alors recommandaee en utilisation normale.
  L'affichage de texte ou des lignes sera flou ou irrégulier en épaissur quand l'image est étirée, ce qui est dû au processus de l'élargissement de l'écran.
  ■ Il est préférible d'ajuster la position et la fréquence de l'image avec les commandes du monitateur jusqu'à qu'avoc les logiciels ou les outils de l'ordinateur.
  ■ Procedez aux ajustements après au moins 30 minutes de travail du moniteur.
• Des réglages supplémentaires peuvent être nécessaires après l'ajustement automatique selon la résolution ou la fréquence de signal utilisée.
  L'ajustement automatique peut ne pas fonctionner correctement quand l'image affichée est autre que la mire d'ajustement de l'écran. Dans ce cas, un réglage manuel est nécessaire.

L'écran peut être ajusté de deux manières : soit par ajustement automatique de la Position, de la Fréquence et de la Nettété, soit par ajustement manuel de chaque de ces fonctions.

Effectuez l'ajustement automatique en premier lorsque le moniteur est connecté à un nouvel ordinateur ou lorsque la résolution a été changée. Si l'écran est flou ou scintille, ou l'image n'est pas cadree correctement à l'écran après l'ajustement automatique – un cadrage manuel est nécessaire. Les deux réglages devraient être faits à l'aide de la mire d'ajustement de l'écran (Test bmp) que l'on peut télécharger depuis le site Web iiyama (http://www.iiyama.com).

Ajustez l'affichage en suivant la procEDURE ci-dessous pour obtenir l'image désirée.

Ce manuel explique comment effectuer les réglages sous Windows 95/98/2000/Me/XP/Vista/7.

① Affichez l'image à la résolution optimale.
② Ouvrez le Test.bmp (mire d'ajustement de l'écran) comme papier peint.

NOTE

■ Consultez la documentation appropriée pour le faire.
■ Test.bmp est unconçu pour une résolution 1280 x 1024. Positionnez bien la mire au centre dans la boîte de dialogue des paramètres du papier peint. Si vous utilisez Microsoft® PLUS! 95/98, annulez le paramètre « Etirer le papier peint du bureau à la taille de l'écran »

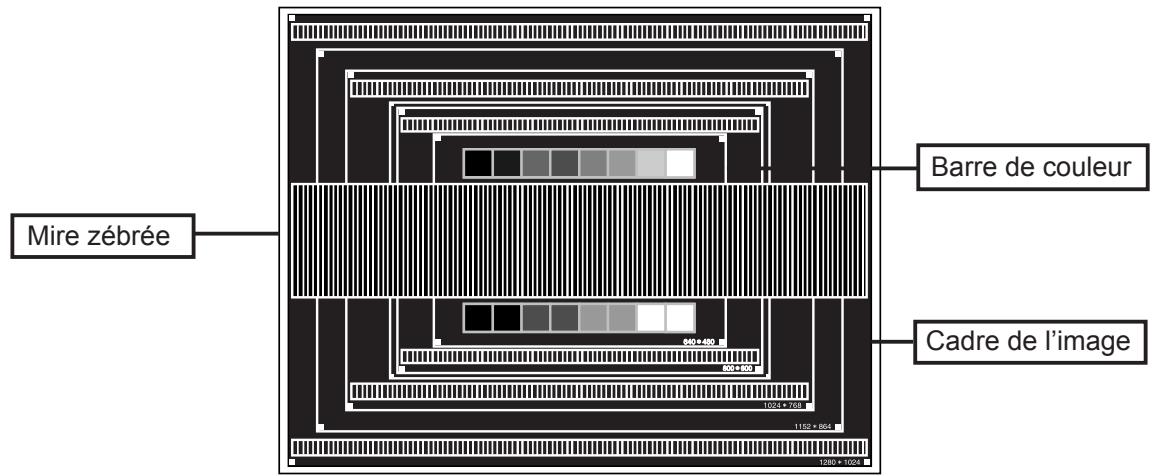

[Mire d'ajustement]

③ Appuyez sur la touche Auto. (Autoréglage)
④ Ajustez l'image manuellement en suivant les instructions ci-dessous lorsque l'écran est flou ou scintille, ou bien l'image n'est pas cadré correctement après un ajustement automatique.
⑤ Ajustez la V. Position de sorte que le haut et le bas de l'image soient bien cadrés à l'écran.

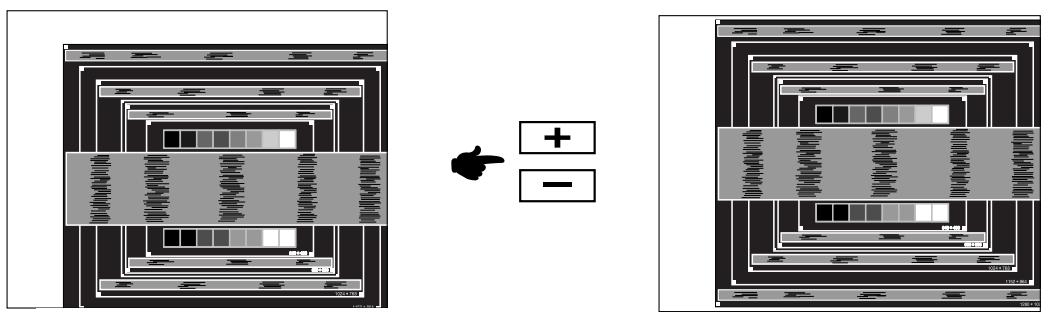

1) Ajustez la H. Position de sorte que le côté gauche de l'écran soit sur le bord gauche de l'écran.

2) Etirez le côté droit de l'écran vers le bord droit de l'écran en réglant la Fréquence.

NOTE

■ Quand la partie gauche de la Fréquence s'éloigne du côté gauche de l'écran pendant l'ajustement de l'Horloge, revenez aux étapes 1) et 2).
- Une autre manière de faire le réglage de la Fréquence est d'ajuster les motifs zébrés verticaux de la mire.
L'image peut scintiller pendant l'ajustement de la Fréquence, la H. Position et la V. Position.
Dans le cas où l'image serait plus grande ou plus petite que la zone d'affichage après le réglage de la Fréquence, repêze les étapes à partir de l' étape ③.

⑦ Ajustez la Nettete pour corriger les perturbations horizontales, le scintillagement ou la netteté en utilisant la mire d'ajustement.

NOTE

■ En cas d'un fort scintillagement ou d'un manque de netteté sur une partie de l'écran, repêze les étapes ⑥ et ⑦ car l'ajustement de la Fréquence peut ne pas avoir été effectué correctement. Si le scintillagement ou le manque de netteté persiste, réglez le taux de rafraîchissement de l'ordinateur sur une fréquence BASSE (60 Hz) et reprenez les réglages à partir de l'étape ③.
Réglez la Position H. si la position horizontale s'est déplaced pendant le réglage de la Nettété.

⑧ Réglez la luminosité et la couleur pour obtenir l'image souhaitée après avoir complété le calibrage de la Fréquence et de la Nettété.

Une fois les réglages terminés, remettez votre papier peint favori.

SYSTEME D'ÉCONOMIE D'ENERGIE

Le système d'économie d'énergie de ce produit est conforme aux normes ENERGY STAR® et VESA DPMS. Lorsqu'il est activé, il permet de réduire automatiquement la consommation d'énergie du moniteur lorsque l'ordinateur ne fonctionne pas de manière active.

Pour utiliser cette fonction, le moniter doit être connecté à un ordinateur conforme aux normes VESA DPMS. Il existe un mode d'économie d'énergie disponible comme décrit CIDESSous. La fonction d'économie d'énergie, y compris les réglages des minuteurs, est configurée par le système d'exploitation. Consultez le manuel de votre système d'exploitation pour des informations sur cette configuration.

Mode d'économie d'énergie

Quand les signaux de synchronisation H / Synchronisation V / Synchronisation H et V provenant de l'ordinateur sont inactifs, le moniteur entre en mode d'économie d'énergie, ce qui réduit la consommation électrique à moins de 1W. L'écran devient noir, et le voyant d'alimentation devient orange. À partir du mode économique d'énergie, l'image réapparait après quelques secondes soit en touchant de nouveau le clavier ou la souris.

NOTE

Le moniter continu à consommer de l'électricité même en mode d'économie d'énergie. Il est recommendé d'etreindre le moniter lorsque celui-ci n'est pas utilisé, pendant la nuit et les week-ends afin d'éviter toute consommation inutile d'électricité.
Il est possible que le signal video provenant de l'ordinateur puisse fonctionner alors que la synchronisation du signal H ou V soit absence. Dans ce cas, la fonction d'ECONOMIE D'ENERGIE peut ne pas fonctionner normalement.

DEPANNAGE

En cas de dysfonctionnement du moniteur, proceder dans l'ordre aux contrôles suivants.

1. Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème rencontres. Si le moniteur n'affiche pas d'image, allez à l'étape 2.
2. Se reporter aux tableaux suivants si l'on ne trouve pas la fonction de réglage correspondante à la section UTILISATION DU MONITEUR ou si le problème persisté.
3. Si vous recontréz un problème qui n'est pas décrit dans les tableaux ou qui ne peut pas'être corrugé en utilisant les tableaux, cessez d'utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d'assistance.

Problème

Contrôle

① L'image

n'apparait pas.

(Levoyant

d'alimentation ne s'allume pas)

(Levoyant

d'alimentation est bleu)

(Levoyant d'alimentation est orange)

Le cable d'alimentation est-il correctement branché?
□ L'interrupteur marche-arrêt est-il sur ON ?
Vérifier à l'aide d'un autre apparéil que la prise secteur fonctionne.
Si l'économiseur d'écran est activé, toucher la souris ou l'écran.
Augmenter le Contraste et/ou la Luminosite.
□ L'ordinateur est-il allumé?
Le cable de signal est-il correctement ranché?
Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur?
Si le moniteur est en mode Economie d'énergie, toucher la souris ou l'écran.
□ L'ordinateur est-il allumé ?
Le cable de signal est-il correctement branché?
Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?

(2) L'écran n'est pas synchronisé.

Le cable de signal est-il correctement branché?
Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
Le niveau de sortie video de l'ordinateur est-il dans la plage de valeurs du moniteur?

(3) L'écran n'est pas centré.

Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur?

(4) L'écran est trop lumineux ou trop nombre.

Le niveau de sortie video de l'ordinateur est-il dans la plage de valeurs du moniteur?

⑤ L'écran tremble.

La tension d'alimentation est-elle dans la plage de valeurs du moniteur?

Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur?

(6) Pas de son.

L'équipment audio (Ordinateur etc.) est en marche.
Le cable audio est connecté correctement.
Augmentez le volume.
Le Muet est OFF.
Le niveau de sortie de l'équipment audio est dans les spécifications du moniteur.

(7) Le son est trop fort ou trop faible.

Le niveau de sortie de l'équipment audio est dans les specifications du moniteur.

(8) L'audition d'un bruit parasite.

Le cable audio est connecté correctement.

INFORMATIONS DE RECYCLAGE

Pour une meilleure protection de l'environnement svp ne disposez pas votre monitreur.

Veuillez visitor notre site Web : www.iiyama.com/recycle pour la réutilisation de monitreur.

ANNEXE

CHARACTERISTIQUES TECHNIQUES

Catégorie de taill		27"
Panneau LCD	Système d'affichage	a-Si TFT matrice active
	Taille	Diagonale: 27" (68,6cm)
	Taille du point	0,31125 mm H × 0,31125 mm V
	Luminosité	400cd/m² (Typique)
	Rapport de contraste	1000 : 1 (Typique), Fonction d'ACR disponible
	Angle de vue	Droite / Gauche : 85 degrés chaque, Haut / Bas : 80 degrés chaque (Typique)
	Temps de réponse	5ms (Noir, blanc, noir), 2ms (Gris au Gris)
Couleurs affichées		Environ 16,7 millions
Fréquence de synchronisation		Horizontale : 31,0-80,0 kHz, Verticale : 56-75 Hz
Résolution maximale		1920 × 1080, 2,07 Mégapixel
Connecteur d'entrée		Mini D-Sub 15 broches, DVI-D 24 broches, HDMI
Plug & Play		VESA DDC2BTM
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal matériel en entrée		Analogue : 0,7 Vp-p (standard), 75Ω, positifDigital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)Digital: HDMI (Ver.1,3)
Connecteur d'entrée audio		Prise mini 3,5 mm (stéroyo)
Signal d'entrée audio		0,5 Vrms maximum
Prise Casque		Prise mini 3,5 mm (stéroyo)
Haut-parleurs		1,5W x 2 (haut-parleurs stéroyo)
Taille d'écran maximale		597,60 mm L × 336,15 mm H / 23,53" L × 13,23" H
Alimentation		100-240 VAC, 50/60 Hz, 1,1 A
Puisance absorbée*		45W typique, Mode d'économie d'énergie : 1 W maximum
Dimensions / Poids net		644,0 × 422,5-507,5 × 263,0mm / 25,4 × 16,6-20,0 × 10,4" (L×H×P)8,8kg / 19,4lbs
Angle d'inclinaison		Haut: 20 degrés, Bas: 3 degrés, Droite / Gauche : 30 degrés chaque
Conditions de fonctionnement		Utilisation : Température 5 à 35°C / 41 à 95°FHumidité 10 à 80% (sans condensation)Stockage : Température -20 à 60°C / -4 à 140°FHumidité 5 à 85% (sans condensation
Homologation		TCO5.0, CE, PSE, TÜV-GS, Energy Star

NOTE

• L'équipment audio n'est pas connecté.

DIMENSIONS

FREQUENCES DE SYNCHRONISATION

Mode video		Fréquence horizontale	Fréquence verticale	Horloge à points
VESA	VGA 640 × 480	31,469kHz	59,940Hz	25,175MHz
		37,500kHz	75,000Hz	31,500MHz
		37,861kHz	72,809Hz	31,500MHz
	SVGA 800 × 600	35,156kHz	56,250Hz	36,000MHz
		37,879kHz	60,317Hz	40,000MHz
		46,875kHz	75,000Hz	49,500MHz
		48,077kHz	72,188Hz	50,000MHz
	XGA 1024 × 768	48,363kHz	60,004Hz	65,000MHz
		56,476kHz	70,069Hz	75,000MHz
		60,023kHz	75,029Hz	78,750MHz
	SXGA 1280 × 1024	63,981kHz	60,020Hz	108,000MHz
		79,976kHz	75,025Hz	135,000MHz
	WXGA+ 1440 × 900	55,935kHz	59,887Hz	106,500MHz
	WSXGA+ 1680 × 1050	65,290kHz	59,954Hz	146,250MHz
	Full HD 1920 × 1080	67,500kHz	60,000Hz	148,500MHz
