FACTORY 19, FACTORY 22 S - Écran d'ordinateur ESSENTIELB - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Écran d'ordinateur LED
Marque	ESSENTIELB
Modèles compatibles	Factory 19, Factory 22 S
Taille d'écran	18.5" (47 cm) pour Factory 19, 23" (58.4 cm) pour Factory 22 S
Résolution maximale	1360 x 768 (Factory 19), 1920 x 1080 (Factory 22 S)
Technologie d'affichage	LED
Format d'écran	16:9
Temps de réponse	5 ms
Contraste statique	700:1 (Factory 19), 1 000:1 (Factory 22 S)
Contraste dynamique	1 000 000:1
Luminosité	200 cd/m² (Factory 19), 250 cd/m² (Factory 22 S)
Angle de vision horizontal	160° (Factory 19), 170° (Factory 22 S)
Angle de vision vertical	160° (les deux modèles)
Connectique	1x VGA, 1x DVI (Factory 22 S uniquement)
Consommation en fonctionnement	≤20 W
Consommation en veille	≤1 W
Alimentation	100-240 V~, 1.1 A
Dimensions (L x H x P)	517 x 421 x 274 mm (Factory 19), 615 x 450 x 190 mm (Factory 22 S)
Poids net	4.0 kg (Factory 19), 5.2 kg (Factory 22 S)
Accessoires inclus	Câble d'alimentation, câble VGA, câble DVI (Factory 22 S uniquement)
Instructions de nettoyage	Débrancher, utiliser un chiffon doux et sec
Consignes de sécurité	Ne pas ouvrir, éviter l'humidité, débrancher avant nettoyage
Usage prévu	Domestique uniquement, en intérieur

FOIRE AUX QUESTIONS - FACTORY 19, FACTORY 22 S ESSENTIELB

Que faire si l'écran reste noir ?

Vérifiez le branchement secteur et que le bouton marche/arrêt est allumé. Assurez-vous que le câble vidéo est connecté et que l'ordinateur est en mode affichage externe.

Comment nettoyer l'écran ?

Débranchez le moniteur, utilisez un chiffon doux et sec. N'utilisez pas d'aérosols ou de liquides.

Pourquoi l'image est-elle floue ?

Vérifiez que le câble vidéo est correctement branché. Utilisez la fonction Auto Adjust en appuyant sur le bouton Exit.

Les couleurs sont anormales, que faire ?

Vérifiez les connexions du câble vidéo. Assurez-vous que le câble n'est pas endommagé.

L'écran scintille, pourquoi ?

Vérifiez le câble d'alimentation. Éloignez les appareils électriques (enceintes, lampes) du moniteur. Utilisez la fonction Auto Adjust.

Comment installer le socle ?

Placez le moniteur face vers le bas sur un chiffon doux, insérez le socle et vissez la goupille dans le sens horaire.

Quelles sont les résolutions compatibles ?

Pour Factory 19 : jusqu'à 1360x768 @60Hz. Pour Factory 22 S : jusqu'à 1920x1080 @60Hz. Consultez le tableau des résolutions dans le manuel.

Que faire en cas d'introduction de liquide ?

Débranchez immédiatement le moniteur et ne l'utilisez pas avant vérification par un technicien.

Comment mettre au rebut l'appareil ?

Recyclez l'emballage. Ne jetez pas l'appareil avec les ordures ménagères, suivez les réglementations locales.

Puis-je réparer l'écran moi-même ?

Non, toute réparation doit être effectuée par un technicien qualifié. N'ouvrez jamais le boîtier.

MODE D'EMPLOI FACTORY 19, FACTORY 22 S ESSENTIELB

Consignes de sécurité

Lisez attentivement ces instructions avant d'utiliser l'appareil et conservez-les pour pouvoir vous y reporter ultérieurement.

ATTENTION : NE DÉMONTEZ PAS ET N'ESSAYEZ PAS D'OUVRIR VOTRE APPAREIL CAR L'OUVERTURE ET LE RETRAIT DU BOÎTIER POURRAIENT VOUS EXPOSER À DES TENSIONS DANGEREUSES ET À D'AUTRES DANGERS.

Le symbole de l'éclair , dans le boîtier de l'appareil, d'une tension élevée, non isolée, dont l'amplitude pourrait être suffisante pour constituer un risque de décharge électrique pour les personnes.

Le point d'exclamation inscrit de consignes de sécurité importantes de fonctionnement ou de maintenance (entretien courant) dans la notice accompagnant l'appareil.

Usage

• Cet appareil est destiné à un usage domestique uniquement et non pas à un usage commercial ou industriel. N'utilisez l'appareil que comme indiqué dans ce mode d'emploi.
• Cet appareil ne doit pas être utilisé par des enfants sans surveillance. Veillez à ce que les enfants ne jouent pas avec l'appareil.

Source d'alimentation

• Avant de brancher votre appareil, vérifiez que la tension d'alimentation indiquée sur la plaque signalétique de l'appareil correspond bien à celle de votre installation électrique.
• Branchez votre moniteur sur une prise secteur reliée à la terre et facilement accessible. Le câble d'alimentation constitue le seul moyen de débrancher l'appareil totalement de l'alimentation secteur. Pour être certain que l'appareil n'est plus alimenté, ce câble doit être débranché de la prise murale.

Cordon d'alimentation

Veillez à ce que ne puisse être écrasé ou coincé, en particulier au niveau des fiches, des prises de courant et au point de raccordement à l'appareil. Veillez à positionner de telle sorte qu'il soit impossible de marcher ou de trébucher dessus. Lorsque vous débranchez le câble, tirez-le toujours au niveau de la fiche, ne tirez pas sur le câble lui-même. - N'utilisez pas l'appareil ou le câble d'alimentation avec les mains mouillées. - Ne nouez jamais le cordon et ne l'attachez pas avec d'autres cordons.

• Si est endommagé, il doit être remplacé par votre revendeur, son service après-vente ou une personne de qualification similaire afin d'éviter tout danger.
• Ne plongez jamais , la prise ou l'appareil dans l'eau ou tout autre liquide.

Installation

• Veillez à installer l'appareil sur une surface plane et stable et de dimensions suffisantes pour l'accueillir.
• N'installez pas votre moniteur sur un autre appareil électrique.
• Cet appareil doit être utilisé dans un climat tempéré et uniquement en intérieur.

Support

Utilisez uniquement les socles, bases et trépieds recommandés par le fabricant ou vendus avec l'appareil. Si vous utilisez un socle, veillez à ce qu'il ne tourne pas lors du transport de l'ensemble moniteur + socle, ceci afin d'éviter de blesser quelqu'un. Le dispositif doit être fixé au sol ou au mur comme indiqué dans les instructions d'utilisation afin d'éviter tout dégât éventuel.

Humidité et eau

• N'exposez pas cet appareil à la pluie ou à l'humidité afin d'éviter tout risque d'incendie ou de choc électrique.
• Évitez toute éclaboussure et ne placez pas d'objets contenant un liquide (comme un vase) sur ou à proximité de l'appareil.

• N'utilisez pas cet équipement dans un endroit humide (évitez les salles de bains, l'évier et la proximité d'une machine à laver).
• Si un liquide ou un objet pénètre dans le moniteur, débranchez-le de la prise secteur et ne l'utilisez plus avant sa vérification par le service après-vente.

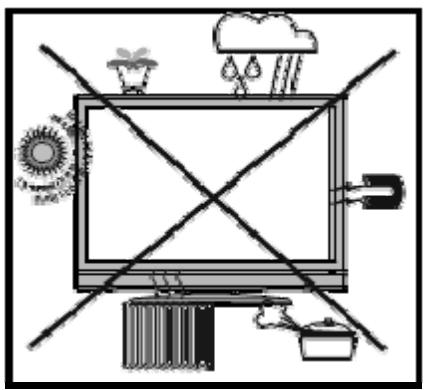

Sources de chaleur

• N'installez pas cet appareil à proximité des sources de chaleur telles que les radiateurs, les fours, et autres appareils (y compris les amplificateurs) qui génèrent de la chaleur.

• Ne placez pas sur ou à proximité de l'appareil de sources de flammes nues, telles que des bougies allumées.
• Veuillez ne pas exposer cet appareil à la lumière directe du soleil, à la poussière ou à des vibrations.

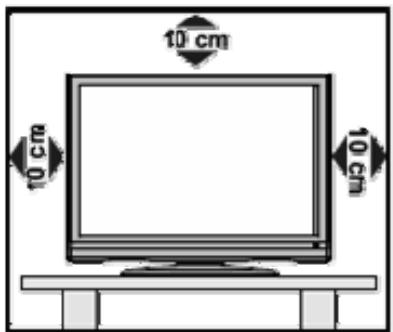

Ventilation et intrusion d'objets

• Les fentes et les ouvertures de l'appareil servent à la ventilation et assurent un fonctionnement fiable.
• N'obstruez aucun orifice de ventilation en couvrant les ouvertures par des objets tels que des journaux, une nappe, des rideaux, etc.
• Ne placez pas l'appareil sur un lit, un divan ou toute autre surface similaire qui pourrait boucher les orifices de ventilation. Veillez à laisser un espace d'au moins 10 cm autour de l'appareil afin de garantir une bonne ventilation.

• Veillez à ce qu'aucun objet ne tombe et qu'aucun liquide ne coule à l'intérieur de l'appareil par les fentes ou les ouvertures de ventilation. L'appareil présente des hautes tensions, et l'insertion d'un objet peut entraîner des chocs électriques et/ou un court-circuit des parties internes.

Foudre

• Veillez à débrancher l'appareil de la prise de courant en cas d'orage ou de non-utilisation prolongée.

Volume du casque

• Afin de préserver vos capacités auditives, nous vous recommandons de ne jamais régler le volume du casque à un niveau trop élevé.

Nettoyage

Avant de procéder au nettoyage, débranchez le moniteur de la prise de courant. Utilisez uniquement un chiffon doux et sec. Évitez l'usage d'aérosols.

• Remettez toute demande de maintenance à un personnel qualifié. Une maintenance est nécessaire lorsque l'appareil a été endommagé.

l'appareil a été

endommagé d'une manière quelconque :

endommagé(e),

introduction de liquides ou d'objets dans l'appareil,

exposition à la pluie ou à l'humidité, dysfonctionnement ou chute.

• Aucune réparation ne peut être effectuée par l'utilisateur. Consultez le centre de service après-vente de votre magasin pour toute demande de maintenance.

Pièces de rechange

• Quand des pièces doivent être changées, assurez-vous que le technicien a utilisé les pièces de rechange spécifiées par votre revendeur ou des pièces qui ont les mêmes caractéristiques

et les mêmes performances que les pièces d'origine.

• Des changements non autorisés peuvent provoquer un incendie, un choc électrique, ou d'autres dommages.

Instructions sur la mise au rebut

• L'emballage et les éléments qui le composent sont recyclables et doivent être recyclés. Les matériaux d'emballage doivent être tenus hors de portée des enfants.

L'écran à cristaux liquides est un produit de haute technologie qui contient environ un million de transistors, vous offrant ainsi une grande qualité.

d'image. Il peut arriver, occasionnellement, que quelques points bleus, verts ou rouges (correspondant à des pixels non actifs) apparaissent sur l'écran. Ceci n'affecte pas la performance de votre produit.

• Ne touchez pas l'écran avec les doigts ou avec des objets qui pourraient l'endommager.

Contenu de la boîte

1 Moniteur LED, 1 Câble d'alimentation secteur, 1 câble VGA, 1 câble DVI (uniquement pour le modèle Factory 23), 1 Notice d'utilisation.

Mise en place du socle

1. Couvrir une surface stable et plane d'un chiffon doux.
2. Placer le moniteur face vers le bas sur le chiffon doux.
3. Placer le socle au bas du moniteur LCD tel qu'indiqué ci-dessus.

1. Visser la goupille en la tournant dans le sens des aiguilles d'une montre.

Ne placez pas le moniteur à l'envers pour installer le socle !

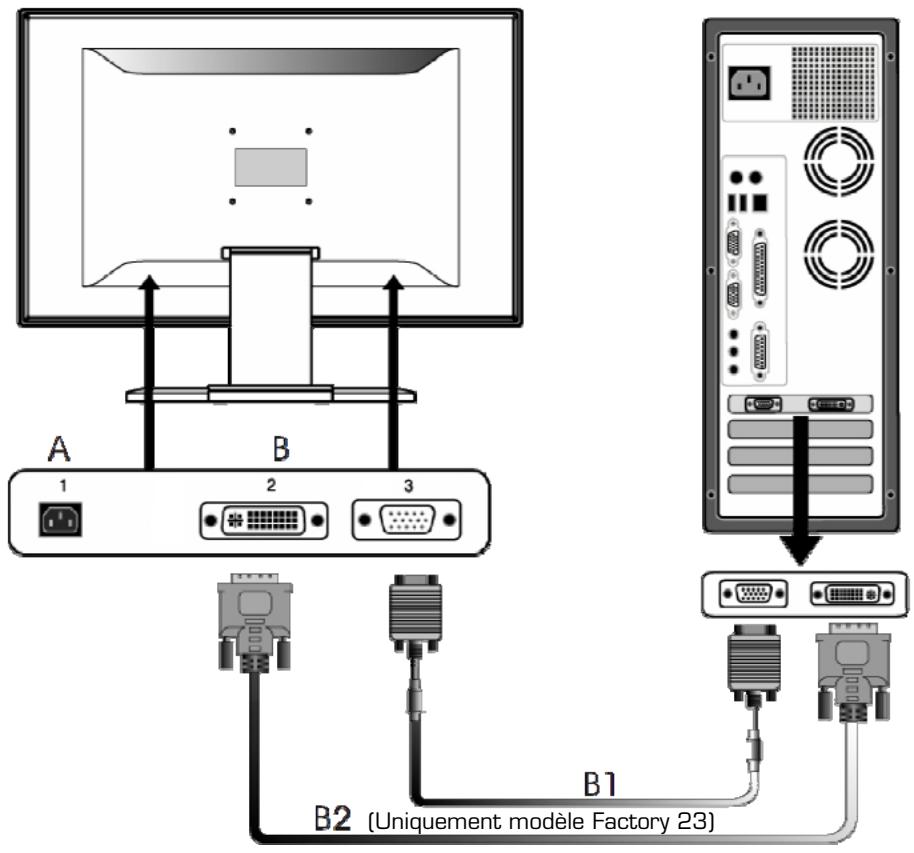

Étape A

Branchez le câble d'alimentation à l'arrière du moniteur [1], puis branchez l'autre extrémité sur une prise secteur.

Connexion analogique (B1)

Branchez le câble VGA sur le port VGA (3) situé à l'arrière du moniteur, puis branchez l'autre extrémité à la carte graphique de votre ordinateur.

Connexion numérique (B2) - Uniquement modèle Factory 23

Branchez le câble DVI sur le port DVI (2) situé à l'arrière du moniteur, puis branchez l'autre extrémité à la carte graphique de votre ordinateur.

Avant de contacter votre service après-vente, effectuez les vérifications élémentaires suivantes. Si vous ne pouvez pas résoudre le problème en suivant les instructions ci-dessous, contactez votre revendeur local ou un technicien agréé.

Absence d'image	1. Vérifiez que le monitreur est bien branché dans une prise secteur et que celle-ci est bien alimentée en électricité. 2. Avez-vous bien appuyé sur le bouton marche/arrêt 3. Vérifiez les réglages de luminosité et de contraste de l'image. 4. Si le bouton d'alimentation clignote, cela indique que le monitreur ne recoit pas de signal. 5. Si vous branchez le monitreur sur un ordinateur portable, vérifiez que celui-ci a bien été basculé en mode « Affichage sur un écran externe ».
Image floue ou imparfaite	Vérifiez si le cable video est bien branché
Couleurs inhabituelles ou manquantes	Si la couleur rouge, bleue, verte ou toute autre couleur disparait, vérifiez si le cable video est correctement branché.
L'écran scintille	1. Vérifiez si le cable d'alimentation est bien branché 2. Décelez une possible interférieance avec un apparil ou un outil électrique. Évitez de placer des enceintes, lampes fluorescentes, ventilateur, etc.在此之前 du monitreur. 3. Appuyez sur le bouton Exit. La fonction Auto Adjust s'appliquera automatiquement les réglages optimaux à l'écran.

Désignation	Factory 19	Factory 23
Modèle
Diagonale	18.5" (47 cm)	23" (58.4cm)
Technologie	LED	LED
Format	16:9	16:9
Couleur d'affichage	16,7 M	16,7 M
Résolution maximale	1360 x 768 à 60Hz	1920 x 1080 à 60Hz
HD Support	Non	Full HD
Temps de réponse (total)	5ms	5ms
Contraste (statique)	700:1	1 000:1
Contraste (dynamique)	1 000 000:1	1 000 000:1
Luminosité (CD/m2)	200cd/m2	250cd/m2
Angle de vision (H/V en °)	H:160 V:160	H:170 V:160
Fréquence de balayage	30-80 kHz (H) 55-76 Hz (V)	30-80 kHz (H) 60-75 Hz (V)
Taille de pixel	0.3mm	0.265mm
Entrée VGA	Oui	Oui
Entrée DVI	Non	Oui
Entrée HDMI	Non	Non
Entrée Audio	Non	Non
Hauts parleurs intégrés	Non	Non
Accessoires	Cordon alimentation, cable VGA	Cordon alimentation, cable VGA, cable DVI
Poids du produit net (kg)	4.0 kg	5.2 kg
Dimensions du produit L x H x P	517mm x 421mm x 274mm	615mm x 450mm x 190mm
Consommation électrique
Consommation On	≤20W	≤20W
Consommation veille	≤1W	≤1W
Alimentation	Integrée 100-240V~, 1,1 A	Integrée 100-240V~, 1,1 A
Environnement
Humidité relative (en fonctionnement)	< 80%	< 80%
Températures (en fonctionnement)	0 - 40 °C	0 - 40 °C

Résolutions compatibles	Fréquence H (kHz)	Fréquence V (Hz)
720×400	31.47	70.0
640×480	31.47	60.0
640×480	37.50	75.0
640×480	37.86	72.8
800×600	37.87	60.0
800×600	48.07	72.0
800×600	46.87	75.0
1024×768	48.36	60.0
1024×768	56.47	70.0
1024×768	60.02	75.0
1360×768 (Factory 19 uniquement)	47.7	60.0
1280×1024 (Factory 23 uniquement)	63.98	60.0
1280×1024 (Factory 23 uniquement)	79.97	75.0
1440×900 (Factory 23 uniquement)	55.46	60.0
1680×1050 (Factory 23 uniquement)	64.70	60.0
1920×1080 (Factory 23 uniquement)	67.20	60.0
