ART'SLIM - Tablette graphique ESSENTIELB - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tablette graphique
Marque	ESSENTIELB
Modèle	ART'SLIM
Surface active	25 x 15,5 cm
Dimensions	306 x 257 x 9 mm
Résolution maximale	2000 dpi
Niveaux de pression	1024
Hauteur de lecture	Max 5 mm
Touches de raccourcis	29 (dont 15 paramétrées par défaut)
Interface	USB 1.1 et supérieur
Consommation électrique	Max 40 mA
Alimentation du stylet	1 pile AAA, 1,5 V
Longueur du câble	1,5 m
Contenu de la boîte	Tablette, stylet, 2 pointes supplémentaires, CD d'installation, pince d'extraction, notice, dessous de tapis
Compatibilité système	Windows (Vista, 7 et versions ultérieures) et Mac
Logiciels inclus	Penpad driver, Free notes, Office ink, Power presenter RC
Entretien et nettoyage	Nettoyer avec une solution douce. Ne pas utiliser de solvants agressifs.
Sécurité	Ne pas démonter, éviter chocs, exposition au soleil et éclaboussures. Jeter les piles usagées selon la réglementation.

FOIRE AUX QUESTIONS - ART'SLIM ESSENTIELB

Comment installer le pilote sur Windows ?

Insérez le CD d'installation et suivez les instructions à l'écran. Si l'installation automatique ne démarre pas, exécutez le fichier 'Setup.exe' depuis le CD.

Comment changer la pile du stylet ?

Tournez le bouton arrière du stylet dans le sens inverse des aiguilles d'une montre, insérez une pile AAA en respectant la polarité, puis refermez en tournant dans le sens des aiguilles d'une montre.

Comment personnaliser les touches de raccourci ?

Utilisez le logiciel Penpad driver. Faites un clic droit sur l'icône dans la barre des tâches, sélectionnez 'Afficher', puis paramétrez chaque touche dans la zone de paramétrage. Vous pouvez créer des profils personnalisés.

Quelle est la surface active de la tablette ?

La surface active mesure 25 cm x 15,5 cm, offrant un large espace de travail pour le dessin et l'écriture.

Comment nettoyer la tablette graphique ?

Utilisez un chiffon doux légèrement humidifié avec une solution de nettoyage douce. Évitez les solvants comme l'alcool ou l'essence qui pourraient endommager le revêtement.

La tablette est-elle compatible avec Mac ?

Oui, elle est compatible avec Mac. Insérez le CD Tablet Driver Mac fourni et suivez les instructions à l'écran pour installer le pilote.

Comment changer la pointe du stylet ?

Utilisez la pince d'extraction fournie pour retirer l'ancienne pointe, puis insérez une nouvelle pointe jusqu'à ce qu'elle s'enclenche.

Que faire si le stylet ne fonctionne pas ?

Vérifiez d'abord la pile : remplacez-la si nécessaire. Assurez-vous que la tablette est correctement branchée. Si le problème persiste, réinstallez le pilote ou contactez le support technique.

Comment utiliser la reconnaissance d'écriture manuscrite ?

Sous Windows Vista/7, ouvrez le Panneau de saisie Tablet PC depuis le panneau de configuration. Vous pouvez écrire avec le stylet, et le système convertira votre écriture en texte.

Comment créer un profil de touches personnalisé ?

Dans le gestionnaire de touches de macro, cliquez sur 'Nouveau', donnez un nom au profil, puis associez-le à un logiciel spécifique si nécessaire. Ensuite, définissez la fonction de chaque touche via 'Paramétrage'.

MODE D'EMPLOI ART'SLIM ESSENTIELB

• Précaution 2
• Caractéristiques techniques 2
• Contenu 3

Prise en main 4

• Installer la pile dans le stylet 4

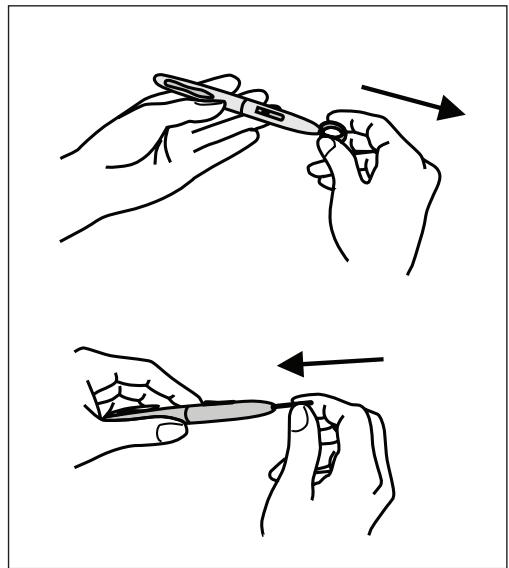

• Changer la pointe du stylet 4
• Branchement de la tablette graphique 4

Installation de la suite logicielle pour Windows®\* 5

• Penpad driver 5
  Création d'un profil 6
  Menu déroulant de pen pad driver 7

• Free notes 10

• Office ink 10
• Power presenter RC 10

Paramétrage sous Windows®\* Vista®\* et 7®\* 11

• Reconnaissance d'écriture manuscrite 11
• Journal Windows 11
• Pense-bête 12
• Snipping tools 12
• Fonctions avancées avec Office®* 2007 à 2010 12

Installation du logiciel pour Mac 14

INTRODUCTION

Vous venez d'acquérir un produit de la marque Essentiel b et nous vous en remercions. Nous apportons un soin tout particulier au design, à l'ergonomie et à la simplicité d'usage de nos produits. Nous espérons que cette tablette graphique vous donnera entière satisfaction.

PRECAUTIONS

• Ne démontez jamais le produit vous-même.
• Ne placez pas le produit près d'une fenêtre où il serait directement exposé à lumière du soleil. Ne le placez pas dans des lieux sujets à des éclaboussures d'eau.
• Ne placez pas d'objets lourds sur la tablette graphique.
• Evitez tout choc ou toute vibration excessive du produit.
• Nettoyez le revêtement extérieur en l'essuyant avec une solution douce de produit nettoyant.
• Risque de détérioration en cas d'utilisation de produits de nettoyage agressifs ou de solvants tels que l'essence ou l'alcool, ou de pénétration de liquide dans le produit.
• Ne rechargez pas les piles, ne les démontez pas, ne les jetez pas dans un feu.
• Ne les exposez pas à des températures élevées ou à la lumière directe du soleil.
• Ne les incinérez pas.
• Ne jetez pas les piles avec les ordures ménagères. Afin de préserver l'environnement, débarrassez-vous des piles conformément aux règlementations en vigueur.

Attention : Syndrome LMR

LMR signifie « Lésion due aux mouvements répétitifs ».

Le syndrome LMR apparaît suite à de petits

mouvements se répétant en permanence. Des symptômes typiques sont des douleurs dans les doigts ou la nuque.

En prévention, nous vous conseillons de :

• Organiser votre poste de travail de manière ergonomique.
• Positionner le clavier et la souris de telle façon que vos bras et vos poignets se trouvent latéralement par rapport au corps et soient étendus.
• Faire plusieurs petites pauses, le cas échéant accompagnées d'exercices d'étirement.
• Modifier souvent votre attitude corporelle.

CARACTERISTIQUES TECHNIQUES

Surface Active : 25 cm x 15,5 cm

Dimensions : 306 x 257 x 9 mm

Résolution maximale : 2000 dpi

Rapport : 125rps

Niveau de pression : 1024

Hauteur de lecture : Max 5 mm

Touches de raccourcis multimédia : 29 (dont 15 paramétrées par défaut).

Consommation : Max 40mA

Interface de connexion : USB.1.1 et supérieur

Pile du stylet : AAA, 1,5V

Longueur du câble : 1,5 m

La tablette Art'Slim est une tablette conçue avec une large surface. Si vous utilisez un ordinateur équipé du système d'exploitation Windows Vista®* ou 7®* certaines fonctions pour stylo, telles la prise de note, l'écriture manuscrite, la reconnaissance de l'écriture manuscrite et la reconnaissance de geste, seront facilitées.

CONTENU

① Tablette graphique x1
② Stylet de nouveau patron x1
③ Pointe de stylet supplémentaires x2
④ CD d'installation x1
⑤ Pince pour extraction du stylet x1
⑥ Notice d'utilisation x1
⑦ Dessous de tapis x1

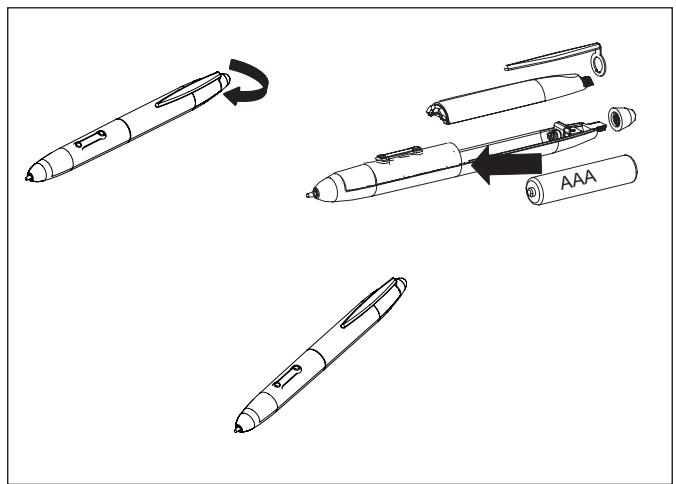

Tournez le bout à l'arrière du stylet dans le sens inverse des aiguilles d'une montre pour l'enlever.

Positionnez la pile de type AAA fournie en respectant la polarité.

Remettez le bout à l'arrière du stylet et tourner le dans le sens des aiguilles d'une montre pour le refermer.

Le stylet se mettra en mode économie s'il reste inutilisé pendant 3 minutes. Pour redémarrer le stylet, appuyez sur la pointe du stylet avant de commencer à écrire.

Branchez la tablette graphique au port USB de votre ordinateur.

La tablette graphique est automatiquement reconnue et installée.

INSTALLATION DE LA SUITE LOGICIELLE POUR WINDOWS

Si vous possédez un ordinateur fonctionnant avec le système d'exploitation Windows, insérez le CD Art'Slim logiciels d'installation.

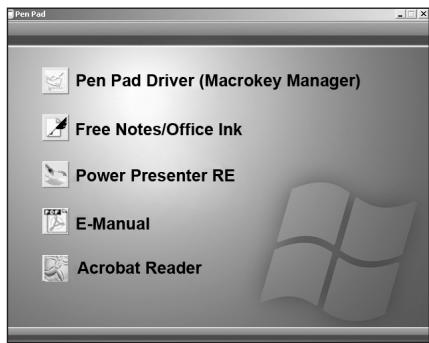

La fenêtre ci-dessous apparait à l'écran :

Choisissez le(s) logiciel(s) à installer puis suivez les instructions à l'écran (Logiciels uniquement compatibles sur PC)

Une fois l'installation du ou des logiciels terminée, cliquez sur la croix en haut à droite pour fermer la boite de dialogue.

Note : Pour le système d'exploitation Vista, les icones des logiciels Free Notes/Office Ink et Power Presenter RE sont inactives.

PEN PAD DRIVER

Ce logiciel vous permet de configurer des raccourcis-clavier ou les hyperliens que vous utilisez le plus souvent. Il vous suffit ensuite de les enregistrer en tant que profil de touche de macro favori.

Après avoir installé le gestionnaire des touches de macro et connecté la tablette à votre ordinateur, l'icône « 📋 » apparaît sur la barre de tâches. Vous pouvez désactiver le gestionnaire des touches de macro par simple clic droit. Si vous désactivez le gestionnaire ou que vous débranchez la tablette du PC, l'icône « 📋 » est remplacée par l'icône « 📋 ».

Il existe plusieurs profils par défaut. Certaines touches de macro sont des touches par défaut dont les paramètres ne peuvent être modifiés. Certaines touches de macro sont personnalisables. Leurs paramètres peuvent être définis et modifiés. Si les profils par défaut ne répondent pas à vos besoins, vous pouvez en créer d'autres.

Etant donné que les “événements” clavier ne sont pas uniformes, la fonction « open.exe » est fournie pour adapter le profil du gestionnaire des touches de macro aux logiciels. Si vous n'utilisez pas le fichier « open.exe », le gestionnaire des touches de macro peut fonctionner de façon imprévisible dans certains logiciels.

Macro Key Manager XP_2000 K1 Paramétrage Astuce: New Valider Utiliser le raccouri Ctrl Shift Alt N Liaison Modèle de tablette: 12.1" K1 K2 K3 K4 K5 K6 K7 K8 K9 K10 K11 K12 K13 K14 K15 K16 K17 K18 K19 K20 K21 K22 K23 K24 K25 K26 K27 K28 K29 OK Annuler Zone d'aperçu Vous pouvez visualiser l'image et les touches de macro de la tablette. Si vous survolez la touche de macro, son astuce s'affiche à côté de la touche. Zone de paramétrage des touches de macro Vous pouvez définir la fonction d'une touche de macro. Il existe deux types de paramètres. L'un est le paramétrage d'un événement de clavier et l'autre le paramétrage d'un hyperlien. Vous pouvez aussi nommer l'astuce pour terminer le paramétrage Zone de paramétrage du profil Vous pouvez y sélectionner, créer et modifier des profils de touches de macro.

CRÉATION D'UN PROFIL

1. Créer un nouveau profil

1- Cliquez sur « Nouveau ». La fenêtre ci-dessous s'affiche :

Nouveau Nom de Ouvrir (*.exe) : OK Annuler

2- Nommez le profil.
3- Si le profil est destiné à un logiciel spécial, cliquez sur la touche ⚠ . À défaut, ignorez cette étape et cliquez sur « OK » pour terminer la création de ce nouveau profil.

7zFM.exe Acrobat.exe AcrobatInfo.exe AcroDist.exe addrbook.exe BackItUp.exe BExAnalyzer.exe BExInstaller.exe BExQueryDesignerStarter.exe BExReportDesignerStarter.exe BExWebApplicationDesigner.exe bwcrw32.exe ccApp.exe ccleaner.exe Check_DOI.exe CONF.EXE cwb3uic.exe cwbckver.exe cwbdsk.exe cwblog.exe cwbsvd.exe cwbsvstr.exe

4- Tous les logiciels installés sont affichés. Cliquez sur le logiciel adéquat. Cliquez sur « OK ».
5- Cliquez sur « OK » pour terminer ce réglage.

2. Modifier un profil

1- Sélectionnez le profil à modifier en suivant les étapes adéquates.
2- Cliquez sur « OK ».

3. Supprimer un profil

1- Sélectionnez le profil à supprimer.
2- Cliquez sur « Supprimer ».

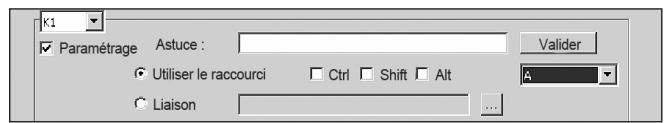

4. Définir la fonction d'une touche de macro

1- Cliquez sur « Paramétrage ».
2- Saisissez le nom de l'astuce (obligatoire).
3- Définissez la fonction en tant que touche de raccourci ou d'hyperlien.
4- Cliquez sur « Confirmer ».

K1 Paramétrage Astuce : Valider Utiliser le raccourci Ctrl Shift Alt Liaison

MENU DÉROULANT DE PEN PAD DRIVER

Cliquez avec le bouton droit de la souris sur l'icone dans la barre des taches. Le menu déroulant suivant s'affiche à l'écran :

À propos de Afficher Désactiver Réglage Pen Pad... Aide Quitter

1. A propos de

Affichage de la version du logiciel, du pilote et du microprogramme.

A propos de MacroKey Manager Version du logiciel 1.12 Version du pilote 4.11 Version du microprogramme 1.5

2. Afficher

Affiche l'interface utilisateur du gestionnaire des touches de macro.

Permet d'activer ou de désactiver la tablette graphique

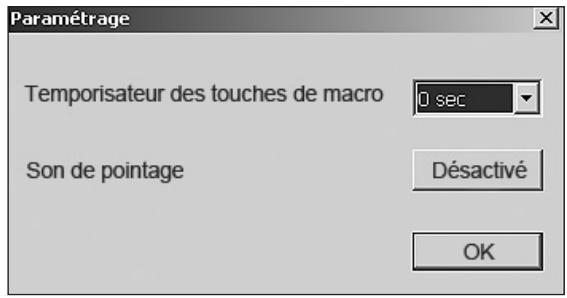

4. Réglage

Paramétrage Temporisateur des touches de macro 0 sec Son de pointage Désactivé OK

Temporisateur des touches de macro

Vous pouvez définir la durée de fonctionnement d'une touche de macro. Quatre options sont proposées : 0,1, 1.5 et 3 secondes. Si vous pointez le stylet sur la zone de la touche pendant 0,1, 1.5 ou 3 secondes, la touche de macro fonctionne.

Son du pointage

Vous pouvez activer un bip qui se déclenche dès que le stylet pointe la tablette.

5. Pen Pad

5.1 : Window XP et Vista

Il s'agit du pilote de la tablette. La plupart des fonctions du stylet peuvent être paramétrées grâce à cette boite de dialogue.

Onglet À propos

Cet onglet vous permet de régler le type d'unité et le mode de poursuite.

Pen Pad A propos | Boutons Unité Pouce cm Mode poursuite Stylet (absolu) Souris (relatif) modèle de la tablette : USB Tablet Longueur de la tablette : 25.40 cm Largeur de la tablette : 15.87 cm Version du pilote : 3.31 OK Annuler

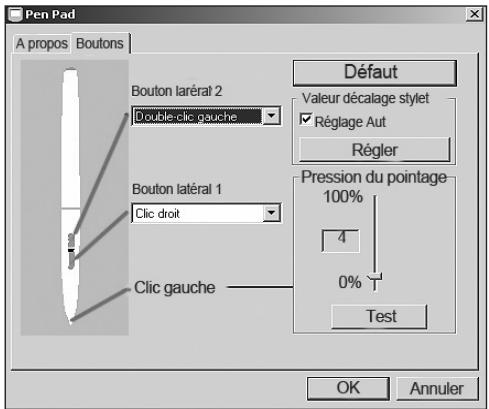

Onglet Boutons

Cet onglet vous permet d'attribuer une fonction aux boutons situés sur le stylet, de régler la valeur de décalage et le niveau de pression du pointage.

Pen Pad A propos Boutons Bouton latéral 2 Double-clic gauche Bouton latéral 1 Clic droit Clic gauche Défaut Valeur décalage stylet Réglage Aut Régler Pression du pointage 100% 4 0% Test OK Annuler

Vous pouvez également ouvrir le PenPad en cliquant sur Démarrer > Panneau de Configuration > Penpad.

5.2 Windows 7

Il s'agit du pilote de la tablette. La plupart des fonctions du stylet peuvent être paramétrées grâce à cette boite de dialogue.

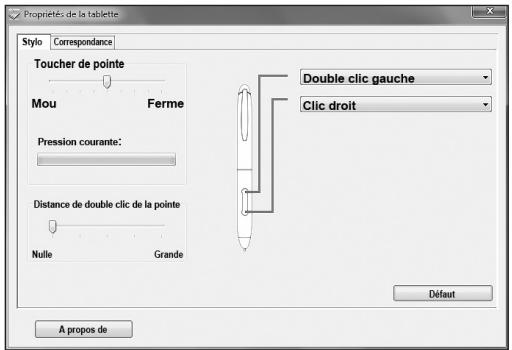

Onglet Stylo

Propriétés de la tablette Style Correspondance Toucher de pointe Mou Ferme Pression courante: Distance de double clic de la pointe Nulle Grande Double clic gauche Clic droit Décuit A propos de

- Toucher de pointe

Permet de définir la sensibilité du pointeur du stylet. Assurez-vous de tester la nouvelle définition dans un logiciel qui supporte les différents niveaux de sensibilité. La fonction de sensibilité du pointeur est également sensible à la direction et est capable de contrôler l'orientation du pinceau dans certains logiciels.

Un niveau de pression ferme peut prévenir des appuis accidentels sur la pointe du stylet et permet de dessiner plus précisément des lignes fines.

• Distance de double clic

Permet de définir la distance du curseur entre 2 clics. Positionnez le curseur sur Grande pour augmenter la distance ou sur Nulle pour réduire la distance du double clic. Plus la distance sera grande plus le double clic sera aisé.

Vous pouvez également définir une fonction précise à chaque bouton du stylet. Pour cela, cliquez sur la flèche à droite Double clic gauche pour afficher le menu déroulant :

• Aucun : Aucune action effectuée
• Clic gauche : Permet de simuler un clic avec le bouton gauche de la souris
• Double clic gauche : Permet de simuler un double clic avec le bouton gauche de la souris
• Clic droit : Permet de simuler un clic avec le bouton droit de la souris
• Double clic droit : Permet de simuler un double clic avec le bouton droit de la souris
• Faire défiler: Permet de faire défiler le contenu à l'écran

Onglet Correspondance

Propriétés de la tablette Stylo Correspondance Configuration de la zone de travail Mode ● Stylo ○ Souris Zone moniteur ● Tous les écrans ○ Moniteur ○ Partiel □ Forcer les propositions Défaut A propos de

L'onglet Correspondance permet de déterminer la correspondance tablette graphique/écran.

En mode Stylo, vous pouvez choisir l'orientation de la tablette et la pivoter de façon à ce que cela corresponde à votre sélection. L'orientation choisie s'applique à tous les outils et logiciels. Choisissez si vous voulez utiliser l'écran en entier ou une partie uniquement.

Vous pouvez également déterminer la zone de travail à l'écran qui correspond à votre tablette. Faites glisser les côtés du rectangle rouge pour sélectionner la zone de l'écran.

Une fois les profils définis, vous pouvez utiliser le gestionnaire des touches de macro.

Sélectionnez d'abord le profil à utiliser puis cliquez sur « OK ».

Ce profil sélectionné devient le profil actif.

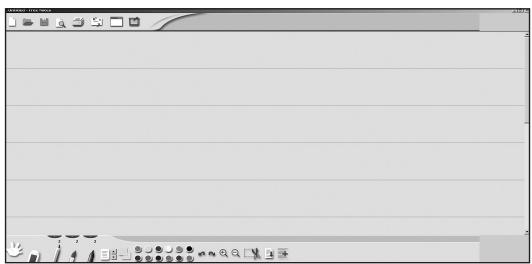

FREE NOTES

Ce logiciel est un outil de dessin et d'écriture manuscrite. Deux modes vous sont proposés: le Mode Lettre (pour travailler avec les outils stylo et définir le papier à lettres) et le Mode Bureau (pour créer des notes de bureau). Les documents créées sont enregistrés sous les formats Fns/JPG.

Ce logiciel est un outil qui vous permet d'écrire librement dans les applications qui prennent en charge l'insertion d'images, telles que Word ^® , Excel ^® , PowerPoint ^® , FrontPage ^® , Adobe ^® Photoshop ^® , CorelDraw ^®* , etc. ; il permet aussi d'incorporer des dessins et de l'écriture manuscrite dans le document.

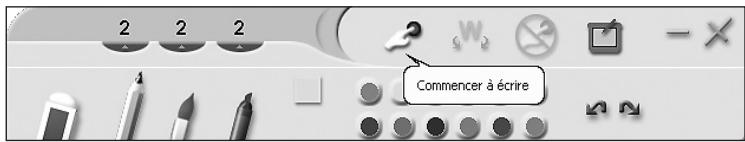

2 2 2 Commencer à écrire

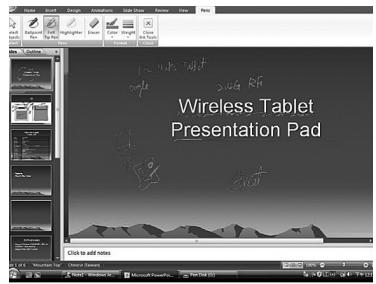

POWER PRESENTER RE II

Ce logiciel vous permet de sauvegarder toutes vos annotations et notes dans une présentation réalisée avec le logiciel Powerpoint® et de relancer la présentation avec vos notes.

PARAMETRAGE SOUS WINDOWS VISTA & 7

Windows Vista et Windows 7 proposent une gestion complète de la tablette graphique notamment pour la prise de note, reconnaissance de l'écriture manuscrite et reconnaissance des gestes.

Dans le panneau de configuration, cliquez sur Paramètres du Tablet PC pour configurer votre tablette graphique.

Attention : En fonction des versions de Windows et Office 2007® et supérieur, certaines applications ne seront peut être pas disponibles.

RECONNAISSANCE D'ÉCRITURE MANUSCRITE \_\_\_\_

Windows Vista & 7 intègre un logiciel de reconnaissance d'écriture manuscrite : Tablet PC Input Panel (Panneau de Saisie Tablet PC). L'outil de personnalisation fournit des échantillons de votre écriture et augmente la probabilité que votre écriture sera correctement interprétée. Cette nouvelle technologie de reconnaissance convertit avec précision une grande variété de styles d'écriture manuscrite en texte numérique.

L'onglet du panneau de saisie se fait par défaut en cliquant sur l'onglet coté gauche de l'écran.

Le journal Windows est un logiciel de prise de note inclus dans Vista & 7 pour les utilisateurs disposant d'un Tablet PC ou de tout autre matériel de saisie par stylet. Le journal simule un carnet de notes, mais avec tous les avantages d'une prise de note numérique. Vous pouvez l'utiliser pour faire des captures de dessins et de notes manuscrites, convertir des notes manuscrites en texte, importer des fichiers graphiques et partager des notes avec d'autres personnes. Vous pouvez utiliser un stylet avec le journal pour prendre des notes et esquisser rapidement des croquis Le Journal Windows intègre également un moteur de recherche qui peut localiser des notes manuscrites.

Le logiciel Sticky notes (Pense-bête) vous permet d'écrire et de stocker des notes courtes, numéros de téléphone et autres rappels. Vous pouvez placer Sticky notes directement sur votre ordinateur ou dans n'importe quel programme de traitement de textes (Word® par exemple),

ajouter des commentaires électroniques ou rappels à vos documents.

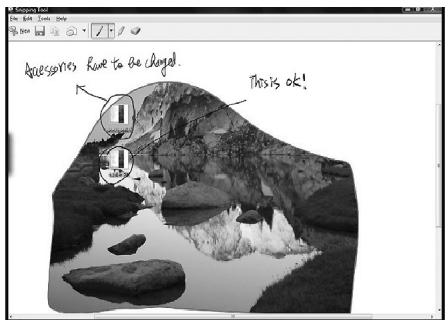

Vous pouvez utiliser votre stylet pour sélectionner une partie d'un site Web, document ou autre contenu sur votre écran. Vous pouvez ajouter des commentaires manuscrits et ensuite le coller dans un message électronique ou un autre programme.

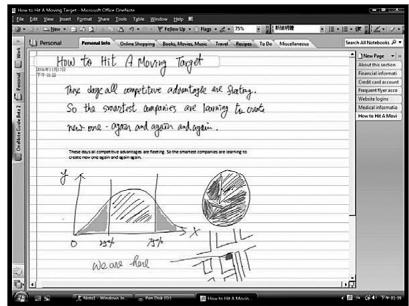

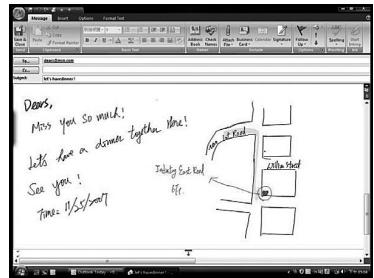

Vous pouvez rapidement prendre des notes manuscrites dans les différentes applications d'Office 2007 & supérieur (Word, Excel, Outlook, Power Point et One Note®*).

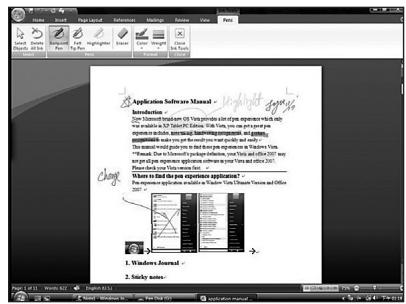

MICROSOFT®\* WORD 2007

Cliquez sur Révision > Commencer la saisie manuscrite

Cliquez sur Révision > Commencer la saisie manuscrite

Cliquez sur Révision > Commencer la saisie manuscrite

Cliquez sur Révision > Commencer la saisie manuscrite

Cliquez sur Révision > Commencer la saisie manuscrite

Si vous possédez un ordinateur Mac, insérez le CD Tablet Driver Mac.

Cliquez sur l'icone USB Tablet sur le bureau:

USB Tablet

La fenêtre ci-dessous apparait à l'écran :

Cliquez sur l'icone puis suivez les instructions à l'écran

MAC OSX New... Delete K1 Setting Hint: New Confirm As Hot Key Option Shift Command N Link Using this manager OK Zone d'aperçu Vous pouvez visualiser l'image et les touches de macro de la tablette. Zone de paramétrage des touches de macro Vous pouvez définir la fonction d'une touche de macro. Il existe deux types de paramètres. L'un est le paramétrage d'un événement de clavier et l'autre le paramétrage d'un hyperlien. Vous pouvez aussi nommer l'astuce pour terminer le paramétrage. Zone de paramétrage du profil Vous pouvez y sélectionner, créer et modifier des profils de touches de macro.
