CV225-MB - Caméra de surveillance MARSHALL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance intérieure/extérieure
Marque	Marshall
Modèle	CV225-MB
Résolution	2 MP (1920 x 1080 pixels)
Angle de vue	110°
Vision nocturne	Oui, jusqu'à 10 mètres
Alimentation	12V DC, adaptateur secteur inclus
Consommation électrique	5W maximum
Dimensions (L x H x P)	70 x 70 x 110 mm
Poids	320 g
Indice de protection	IP65 (résistant aux intempéries)
Connectivité	Câble BNC pour vidéo, alimentation séparée
Fonctions principales	Détection de mouvement, enregistrement continu, sortie audio mono
Montage	Support mural inclus, orientation réglable
Température de fonctionnement	-20°C à 50°C
Entretien et nettoyage	Nettoyer le dôme avec un chiffon doux et sec. Éviter les solvants.
Sécurité	Ne pas ouvrir le boîtier, débrancher avant nettoyage
Pièces détachées et réparabilité	Adaptateur et câbles disponibles ; réparation par centre agréé

FOIRE AUX QUESTIONS - CV225-MB MARSHALL

Comment installer la caméra CV225-MB ?

Fixez le support mural à l'aide des chevilles fournies, vissez la caméra sur le support en orientant l'objectif. Branchez le câble BNC au DVR et l'alimentation 12V. Consultez le schéma dans la notice.

La caméra ne s'allume pas, que faire ?

Vérifiez que l'adaptateur secteur est bien branché et que la prise fonctionne. Testez avec un autre câble d'alimentation. Si le voyant ne s'allume pas, contactez le service après-vente.

Comment régler l'angle de vue ?

Desserrez légèrement la vis de rotation située sous le dôme, orientez la caméra manuellement, puis resserrez. L'angle peut être ajusté verticalement et horizontalement.

Peut-on utiliser cette caméra à l'extérieur ?

Oui, l'indice IP65 la protège contre la pluie et la poussière. Installez-la sous un auvent de préférence pour une durée de vie optimale.

Comment activer la vision nocturne ?

La vision nocturne s'active automatiquement lorsque la luminosité baisse. Les LEDs infrarouges s'allument. Assurez-vous qu'aucun obstacle ne bloque le capteur.

Quelle résolution maximale supporte le CV225-MB ?

La caméra délivre une résolution Full HD de 1920x1080 pixels (2 MP) en sortie analogique via le câble BNC.

Comment nettoyer le dôme de la caméra ?

Utilisez un chiffon doux non pelucheux légèrement humidifié avec de l'eau. Séchez immédiatement. N'utilisez jamais de produits abrasifs ou à base d'alcool.

Est-il possible d'enregistrer le son ?

Oui, la caméra dispose d'une entrée audio mono (jack 3.5mm) pour connecter un microphone externe. Le son est transmis via le câble BNC si le DVR le supporte.

Où trouver les pièces de rechange ?

Les adaptateurs secteur, câbles BNC et supports muraux sont disponibles sur le site Marshall ou auprès des revendeurs agréés. Utilisez uniquement des pièces d'origine.

Que faire si l'image est floue ?

Vérifiez que le film protecteur sur le dôme a été retiré. Nettoyez le dôme. Ajustez la mise au point en tournant la bague autour de l'objectif (si présente) ou vérifiez la distance focale.

MODE D'EMPLOI CV225-MB MARSHALL

Marshall Electronics

Manuel d'utilisation

Caméra miniature POV Full-HD

CV502-WPM/WPMB CV225-M/MB

CV502-M/MB

CV505-M/MB, CV565-MGB

CV343-CS/CSB, CV345-CS/CSB, CV365-CGB

Veuillez lire attentivement ce guide avant d'installer et d'utiliser la caméra.

Veuillez conserver ce guide pour référence.

STRUCTURE DU MENU

SETUP SUB MENU
LENS	ESC
	DC IRIS
WBCONTROL	AUTO
	ATW
	PUSH
	MANUAL	COLOR TEMPERATURE
		RED GAIN
		BLUE GAIN
AE CONTROL(EXPOSURE)	BRIGHTNESS 0~20
	AGC LIMIT 0~20
	SHUTTER	AUTO
		MANUAL
		FLICKERLESS
	DSS (SENS-UP) OFF, x2~64
BACK LIGHT	BACK LIGHT	WDR
		BLC
		SPOT
	ACE LOW, MIDDLE	HIGH
	ECLIPSE	LEVEL
		COLOR
DAY/NIGHT	AUTO	ANTI-SAT.
		AGC LEVEL
		AGC MARGIN
		DWELL TIME
	COLOR
	NIGHT
IMAGESTABILIZER	RANGE 10%, 20%, 30%
	FILTER LOW, MIDDLE, HIGH
	AUTO C OFF, HALF, FULL

STRUCTURE DU MENU

SETUP SUB MENU
GENLOCK	MODE OFF, ON
	OUTPUT OFF, ON
	H-SYNC PHASE
	PHASE SET
AUDIO	AUDIO LEVEL 0~143
	AUDIO AGC OFF, ON
	AGC MAX 0~119
	SAMPLE BITS 16, 20, 24	32 BITS
IMAGECONTROL	COLOR LEVEL 0~20
	SHARPNESS 0~20
	MIRROR
	FLIP
	D-ZOOM 1.0X ~ 16.0X
	DEFOG	AUTO
		MANUAL
	DNR OFF, LOW, MIDDLE, HIGH
	MOTION
	SHADING
	GAMMA 0.3~0.8
	FRAME RATE
	BLACK LEVEL 0~32
DISPLAYCONTROL	CAM VERSION
	CAM TITLE
	PRIVACY
	CAM ID 0~255
	BAUDRATE
	LANGUAGE
RESET ON/CHANGE USER/FACTORY
EXIT

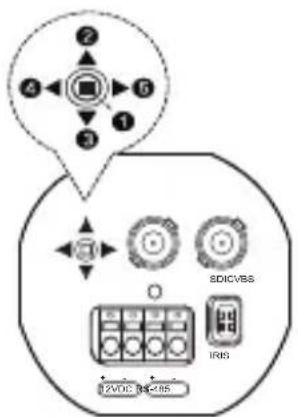

Joystick et bouton OSD

Appuyez sur le bouton SET pour accéder au MENU PRINCIPAL.

① SET : utilisé pour accéder au menu et confirmer la sélection. ② UP : utilisé pour déplacer le curseur vers le haut. ③ DOWN : utilisé pour déplacer le curseur vers le bas. ④ LEFT : utilisé pour déplacer le curseur vers la gauche et modifier la valeur. ⑤ RIGHT : utilisé pour déplacer le curseur vers la droite et modifier la valeur.

CV502

Câble pour CV502-MP/CV225

Câble d'entrée/sortie pour CV505/345

Câble d'entrée/sortie pour CV-565/365

CV343

CV345

CV365

Sélectionnez LENS à l'aide des boutons UP ou DOWN.

Vous pouvez basculer entre ESC et DC IRIS à l'aide des boutons LEFT ou RIGHT.

■ ESC : Objectif à iris manuel (objectif à iris fixe)

L'obturateur contrôlera automatiquement l'exposition si SHUTTER est réglé sur AUTO.

■ DC IRIS : Objectif à iris automatique DC.

L'iris contrôlera automatiquement l'exposition.

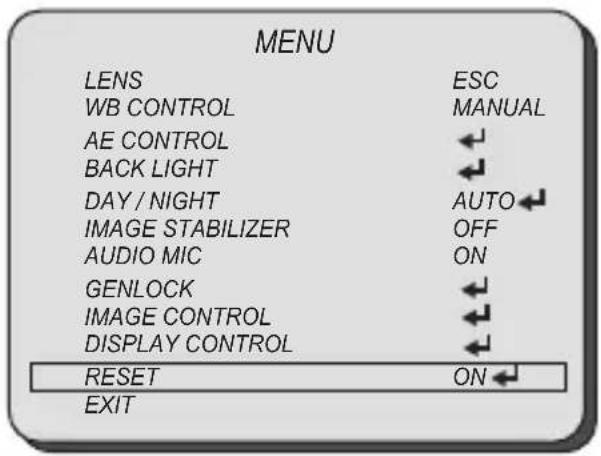

MENU
LENS	ESC
WB CONTROL	ATW
AE CONTROL
BACK LIGHT
DAY / NIGHT	AUTO
IMAGE STABILIZER	OFF
AUDIO MIC	ON
GENLOCK
IMAGE CONTROL
DISPLAY CONTROL
RESET	ON
EXIT

MENU
LENS	DC IRIS
WB CONTROL	ATW
AE CONTROL
BACK LIGHT
DAY / NIGHT	AUTO
IMAGE STABILIZER	OFF
AUDIO MIC	ON
GENLOCK
IMAGE CONTROL
DISPLAY CONTROL
RESET	ON
EXIT

Sélectionnez WB CONTROL à l'aide des boutons UP ou DOWN.

Vous pouvez basculer entre AUTO, ATW, PUSH et MANUAL à l'aide des boutons LEFT ou RIGHT.

■ AUTO : Contrôle le réglage automatique de la température de couleur de la source lumineuse entre 3 000 °K et 8 000 °K. ■ ATW : Ajuste en continu la balance des couleurs de la caméra en fonction de tout changement de température de couleur. Compense les changements de température de couleur dans la plage de 1 900 °K à 11 000 °K. ■ PUSH : La température de couleur sera ajustée manuellement en appuyant sur le bouton OSD. Placez le papier blanc devant la caméra lorsque le bouton OSD est enfoncé pour obtenir le résultat optimal. ■ MANUAL : Sélectionnez cette option pour régler manuellement la balance des blancs.

Vous pouvez régler manuellement le niveau des tons bleu et rouge.

■ TEMPÉRATURE DE COULEUR : sélectionnez la température de couleur parmi BASSE, MOYENNE ou HAUTE. BLEU : règle le ton bleu de l'image (0 à 20). ■ ROUGE : règle le ton rouge de l'image (0 à 20).

■ Réglez d'abord la balance des blancs en utilisant le mode AUTO ou ATW avant de passer en mode MANUEL. ■ La balance des blancs peut ne pas fonctionner correctement dans les conditions suivantes. Dans ce cas, sélectionnez le mode ATW. - Lorsque l'éclairage ambiant du sujet est faible. - Si la caméra est dirigée vers une lumière fluorescente ou installée dans un endroit où l'éclairage change radicalement, le fonctionnement de la balance des blancs peut devenir instable.

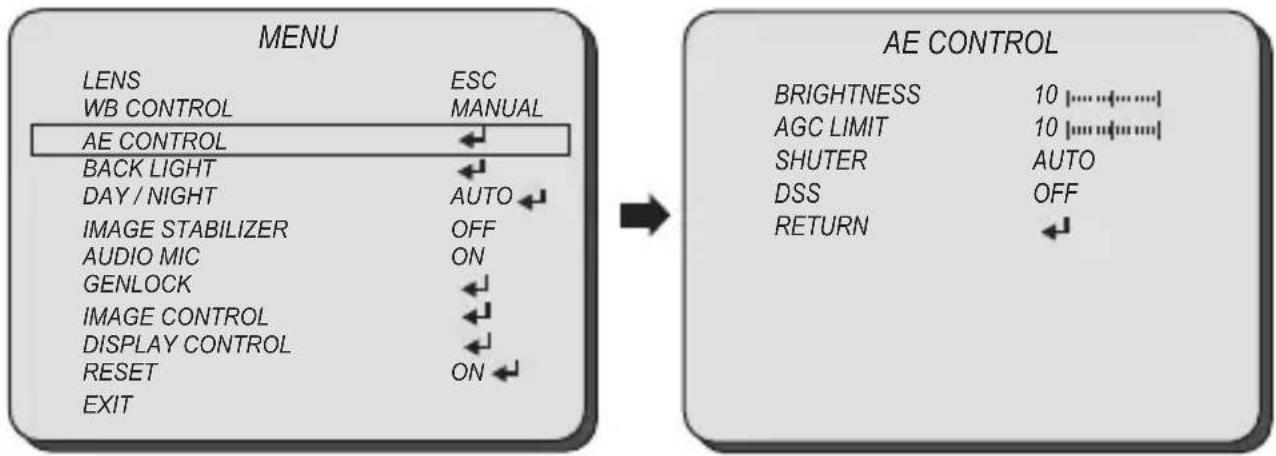

Sélectionnez CONTRÔLE AE à l'aide des boutons HAUT ou BAS.

Vous pouvez sélectionner un sous-mode parmi LUMINOSITÉ, LIMITE AGC, OBTURATEUR et DSS à l'aide des boutons HAUT ou BAS.

■ LUMINOSITÉ : la fonction de contrôle de la luminosité ajuste le gain et l'iris pour maintenir un niveau de luminosité. ■ LIMITE AGC : cette fonction contrôle automatiquement le processus d'amplification/gain si l'éclairage tombe en dessous du niveau utilisable.

La caméra augmentera le gain jusqu'à la limite de gain sélectionnée dans des conditions sombres.

■ OBTURATEUR : cette fonction contrôle la vitesse d'obturation.

■ MANUEL : la vitesse d'obturation sera fixée à la vitesse sélectionnée (1/60 à 40 000). ■ AUTO : l'obturateur contrôle l'exposition automatiquement lorsque l'iris est manuel. (NORMAL/DEBLUR) SANS SCINTILLEMENT : cette fonction aide à réduire les scintillements vidéo dus à un conflit avec la fréquence de l'éclairage installé.

■ DSS (vitesse d'obturation numérique) : lorsque les conditions de luminance sont faibles, le DSS peut ajuster la qualité de l'image en maintenant le niveau de lumière. La vitesse d'obturation lente est limitée à x64.

Sélectionnez RÉTROÉCLAIRAGE à l'aide des boutons HAUT ou BAS et entrez à l'aide du bouton SEL.

Vous pouvez sélectionner un sous-mode parmi RÉTROÉCLAIRAGE, ACE et ÉCLIPSE à l'aide des boutons HAUT ou BAS.

■ RÉTROÉCLAIRAGE

■ WDR : permet à l'utilisateur de voir plus clairement à la fois l'objet et l'arrière-plan lorsque l'arrière-plan est trop lumineux. ● NIVEAU WDR : sélectionnez le niveau WDR parmi BAS, MOYEN et HAUT à l'aide des boutons GAUCHE ou DROITE. ■ BLC : active une fonction de compensation du contre-jour. ■ SPOT : permet à l'utilisateur de sélectionner une zone souhaitée sur l'image et de voir cette zone plus clairement lorsque l'arrière-plan est trop lumineux.

● POS HOR AE : déplacez la zone SPOT horizontalement à l'aide des boutons GAUCHE ou DROITE. ● POS VER AE : déplacez la zone SPOT verticalement à l'aide des boutons HAUT ou BAS. ● LARGEUR AE : modifiez la largeur de la zone SPOT à l'aide des boutons GAUCHE ou DROITE. ● HAUTEUR AE : modifiez la hauteur de la zone SPOT à l'aide des boutons HAUT ou BAS.

RÉTROÉCLAIRAGE ACE, ECLIPSE

Sélectionnez BACK LIGHT à l'aide des boutons UP ou DOWN, puis validez avec le bouton SEL.

Vous pouvez sélectionner un sous-mode parmi BACK LIGHT, ACE et ECLIPSE à l'aide des boutons UP ou DOWN.

■ ACE : Correction de la luminosité des zones sombres de l'image.

Sélectionnez le niveau de GAIN parmi OFF, LOW, MIDDLE et HIGH à l'aide des boutons LEFT ou RIGHT.

■ ECLIPSE : Met en évidence les zones claires avec un masque de couleur sélectionnée.

Activez ou désactivez ECLIPSE en sélectionnant OFF ou ON à l'aide des boutons LEFT ou RIGHT.

■ LEVEL : Sélectionnez le niveau de masquage de 0 à 20 à l'aide des boutons LEFT ou RIGHT. - COLOR : Sélectionnez la couleur du masque parmi GRN, MAG, RED, BLUE, BLK, WHT, YEL et CYN à l'aide des boutons LEFT ou RIGHT.

Sélectionnez DAY / NIGHT à l'aide des boutons UP ou DOWN.

Vous pouvez sélectionner un sous-mode parmi AUTO, COLOR et NIGHT à l'aide des boutons UP ou DOWN.

AUTO : La caméra reste en mode DAY dans un environnement normal, mais passe en mode NIGHT lorsque l'éclairage ambiant descend en dessous de ce niveau prédéfini. Le filtre ICR (IR Cut) est retiré lors du passage en noir et blanc.

Sélectionnez le mode AUTO à l'aide des boutons LEFT ou RIGHT et entrez dans le sous-menu avec le bouton SEL.

ANTI-SAT. : Ajustez manuellement le niveau d'anti-saturation.

Cette fonction réduit la saturation dans la partie de la caméra qui reçoit la lumière affectée par l'IR ou la lumière en mode NIGHT. Si la saturation est réduite, l'environnement sera plus sombre.

NIVEAU AGC : Définissez le niveau de seuil pour le passage du jour à la nuit. Ce niveau est le même que le niveau de gain d'exposition.

AGC MARGE : Réglez la marge entre le niveau de commutation Jour → Nuit et le niveau de commutation Nuit → Jour.

TEMPS DE MANTIEN : Sélectionnez le temps de maintien entre le changement Jour → Nuit et Nuit → Jour.

MENU		DAY / NIGHT
LENS	ESC	ANTI-SAT.	10
WB CONTROL	MANUAL	AGC LEVEL	10
AE CONTROL		AGC MARGIN	16
BACK LIGHT		DWELL TIME	5
DAY / NIGHT	AUTO
IMAGE STABILIZER	OFF	RETURN
AUDIO MIC	ON
GENLOCK
IMAGE CONTROL
DISPLAY CONTROL
RESET	ON
EXIT

COULEUR : La caméra reste constamment en mode couleur.

NUIT : La caméra reste constamment en mode noir et blanc.

Sélectionnez STABILISATEUR D'IMAGE à l'aide des boutons HAUT ou BAS, puis activez-le avec le bouton SEL.

Vous pouvez sélectionner un sous-mode parmi PLAGE, FILTRE et AUTO C à l'aide des boutons HAUT ou BAS.

■ STABILISATEUR D'IMAGE : Cette fonction réduit le flou de l'image dû aux vibrations causées par le tremblement de la main ou les mouvements de panoramique/inclinaison. L'image est agrandie numériquement pour compenser les pixels décalés.

■ PLAGE : Réglez le niveau de zoom numérique pour la stabilisation d'image. (Max. 30 % : zoom numérique x1,4) - FILTRE : Sélectionnez le niveau du filtre de correction pour le pire cas d'image.

● ÉLEVÉ : Correction d'image moindre. ● FAIBLE : Correction d'image plus importante.

■ AUTO C : Sélectionnez le niveau de centrage automatique de l'image en fonction du type de vibration.

● COMPLET : La caméra corrigera le flou dû aux vibrations causées par le tremblement de la main ou les mouvements de panoramique/inclinaison. ● MOITIÉ : La caméra corrigera le flou dû aux vibrations causées par le tremblement de la main. - DÉSACTIVÉ : Désactive la fonction de centrage automatique.

AUDIO MIC

Sélectionnez AUDIO MIC à l'aide des boutons HAUT ou BAS, puis activez-le avec le bouton SEL.

Vous pouvez sélectionner un sous-mode parmi NIVEAU AUDIO, AGC AUDIO, AGC MAX et BITS D'ÉCHANTILLONNAGE à l'aide des boutons HAUT ou BAS.

■ AUDIO MIC : L'entrée audio sera intégrée à la sortie SDI et HDMI.

■ NIVEAU AUDIO : activé lorsque la fonction AUDIO AGC est désactivée. Réglez manuellement le niveau audio. — AUDIO AGC : ajuste automatiquement le gain du microphone lorsque le signal d'entrée devient trop fort ou trop faible. ■ AGC MAX : activé lorsque la fonction AUDIO AGC est activée. Définissez le niveau maximal de l'AUDIO AGC. - BITS D'ÉCHANTILLONNAGE : sélectionnez la profondeur de bits de l'audio.

Sélectionnez GENLOCK à l'aide des boutons HAUT ou BAS.

Vous pouvez sélectionner MODE, OUTPUT EN, H-SYNC PHASE et PHASE SET à l'aide des boutons HAUT ou BAS.

■ MODE : active ou désactive la fonction de synchronisation externe (genlock).

Activez/désactivez MODE en choisissant OFF ou ON à l'aide des boutons GAUCHE ou DROITE.

■ OUTPUT EN : active ou désactive la boucle de sortie du signal de référence.

Activez/désactivez OUTPUT EN en choisissant OFF ou ON à l'aide des boutons GAUCHE ou DROITE.

■ H-SYNC PHASE : ajuste le décalage de pixels H-sync pour un réglage fin.

Ajustez le décalage à l'aide des boutons GAUCHE ou DROITE.

■ PHASE SET : applique les modifications de "H-SYNC PHASE".

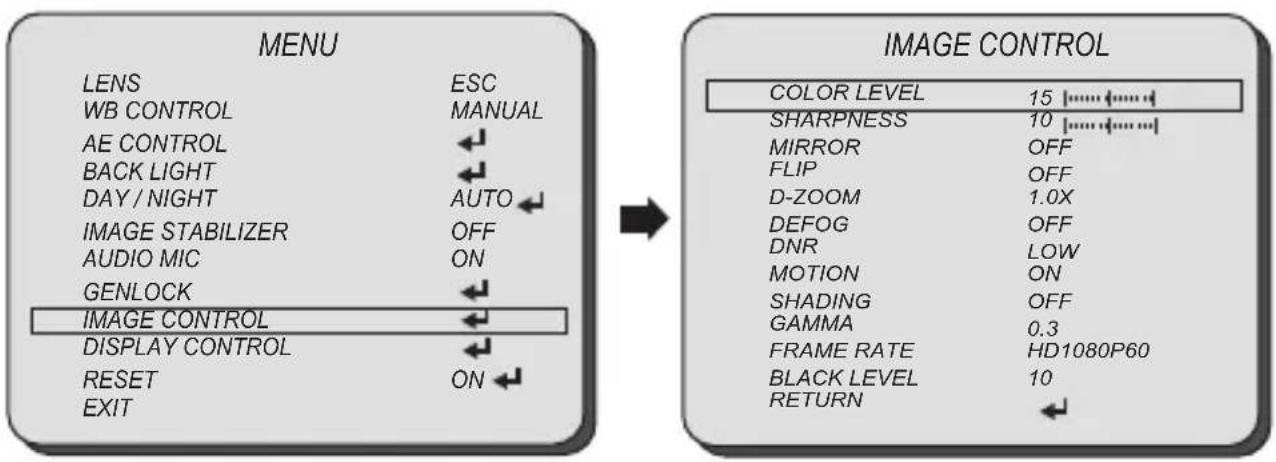

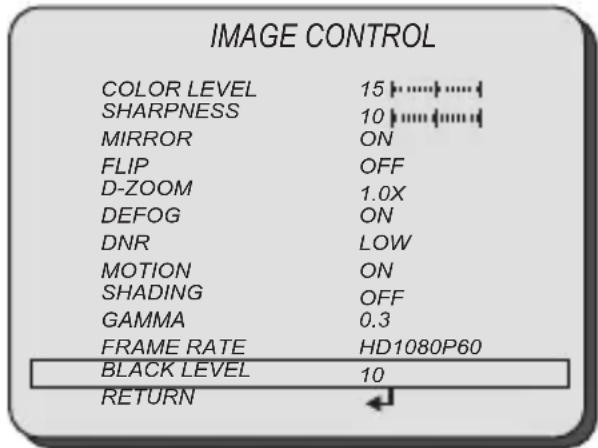

CONTRÔLE DE L'IMAGE

NIVEAU DE COULEUR, NETTETÉ

MIROIR, INVERSION

Sélectionnez CONTRÔLE DE L'IMAGE à l'aide des boutons HAUT ou BAS.

Vous pouvez sélectionner NIVEAU DE COULEUR, NETTETÉ, MIROIR et INVERSION à l'aide des boutons HAUT ou BAS.

■ NIVEAU DE COULEUR : Ajustez la valeur du niveau de couleur pour un réglage fin des couleurs. Ajustez le niveau de couleur de 00 à 20 à l'aide des boutons GAUCHE ou DROITE. ■ NETTETÉ : En augmentant cette valeur, le contour de l'image devient plus fort et plus net. Ajustez le niveau de netteté de 00 à 20 à l'aide des boutons GAUCHE ou DROITE. ■ MIROIR : La sortie vidéo est pivotée horizontalement. ■ INVERSION : La sortie vidéo est pivotée verticalement.

CONTRÔLE D'IMAGE : ZOOM NUMÉRIQUE, DÉSEMBUAGE, RÉDUCTION DE BRUIT

Sélectionnez CONTRÔLE D'IMAGE à l'aide des boutons HAUT ou BAS.

Vous pouvez sélectionner ZOOM NUMÉRIQUE, DÉSEMBUAGE et RÉDUCTION DE BRUIT à l'aide des boutons HAUT ou BAS.

■ ZOOM NUMÉRIQUE : Effectuez un zoom numérique sur la sortie vidéo jusqu'à 16X.

Ajustez le niveau de zoom numérique de 1,0 à 16,0X à l'aide des boutons GAUCHE ou DROITE.

■ DÉSEMBUAGE : Cette fonction aide à améliorer la visibilité dans des conditions météorologiques extrêmes, comme le brouillard, la pluie ou une intensité lumineuse très forte.

■ MANUEL : Réglez le niveau de la fonction de désembuage (FAIBLE, MOYEN, ÉLEVÉ). — AUTO : Cette fonction aide à améliorer la visibilité dans des conditions météorologiques extrêmes, comme le brouillard, la pluie ou une intensité lumineuse très forte.

■ RÉDUCTION DE BRUIT : Cette fonction réduit le bruit vidéo en cas de faible luminosité ambiante.

Sélectionnez le niveau de réduction de bruit parmi ARRÊT, FAIBLE, MOYEN et ÉLEVÉ à l'aide des boutons GAUCHE ou DROITE.

CONTRÔLE D'IMAGE : MOUVEMENT, OMBRAGE, GAMMA

Sélectionnez CONTRÔLE D'IMAGE à l'aide des boutons HAUT ou BAS.

Vous pouvez sélectionner MOUVEMENT, OMBRAGE et GAMMA à l'aide des boutons HAUT ou BAS.

■ MOUVEMENT : Cette fonction observe le mouvement des objets grâce à une zone de mouvement et une sensibilité prédéfinies dans le sous-menu. L'icône de détection de mouvement peut être affichée.

- FENÊTRE DE DÉTECTION : Réglez la fenêtre de détection de mouvement.

• ZONE DE DÉTECTION : Sélectionnez la fenêtre de détection de mouvement.
• UTILISATION DE LA FENÊTRE : Activez/désactivez la fenêtre de détection de mouvement sélectionnée dans ZONE DE DÉTECTION.
• POS-H DÉT : Déplacez horizontalement la zone de masque de détection de mouvement.
• POS-V DÉT : Déplacez verticalement la zone de masque de détection de mouvement.
• TAILLE-H DÉT : Modifiez la largeur de la fenêtre de détection de mouvement.
• TAILLE-V DÉT : Modifiez la hauteur de la fenêtre de détection de mouvement.

■ SENSIBILITÉ : Réglez la sensibilité de détection de mouvement. ■ OSD MOUVEMENT : Activez/désactivez l'affichage OSD de la détection de mouvement.

■ OMBRAGE : Cette fonction corrige les niveaux de luminosité incohérents dans l'image. ■ GAMMA : Cette fonction ajuste la luminosité de la sortie vidéo en 33 étapes.

Sélectionnez le niveau GAMMA de 0,3 à 0,8 à l'aide des boutons GAUCHE ou DROITE.

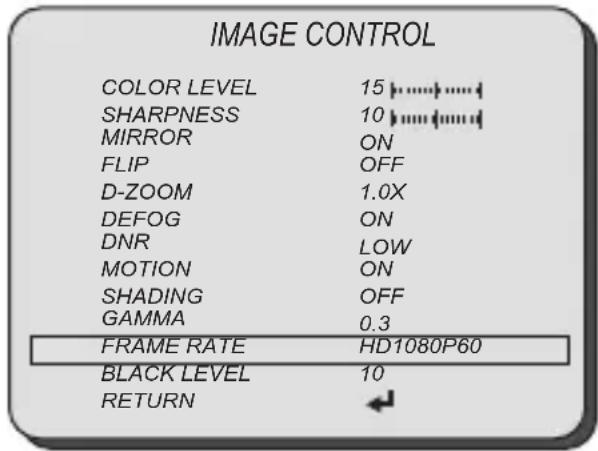

CONTRÔLE D'IMAGE TAUX DE TRAMES

Sélectionnez CONTRÔLE D'IMAGE à l'aide des boutons HAUT ou BAS.

Vous pouvez sélectionner TAUX DE TRAMES à l'aide des boutons HAUT ou BAS.

■ TAUX DE TRAMES : Modifiez la spécification de sortie vidéo.

Sélectionnez le TAUX DE TRAMES à l'aide des boutons GAUCHE ou DROITE.

Les taux de trames disponibles sont :

720p25, 720p30, 720p50, 720p60, 1080p25, 1080p30, 1080i50, 1080i60, 1080p50, 1080p60.

720p59 (720p59.94), 1080p29 (1080p29.97), 1080i59 (1080i59.94), et 1080p59 (1080p59.94)

■ NIVEAU DE NOIR : Cette fonction permet de régler le niveau de noir de la sortie vidéo en 33 pas.

Sélectionnez le NIVEAU DE NOIR de 0 à 32 à l'aide des boutons GAUCHE ou DROITE.

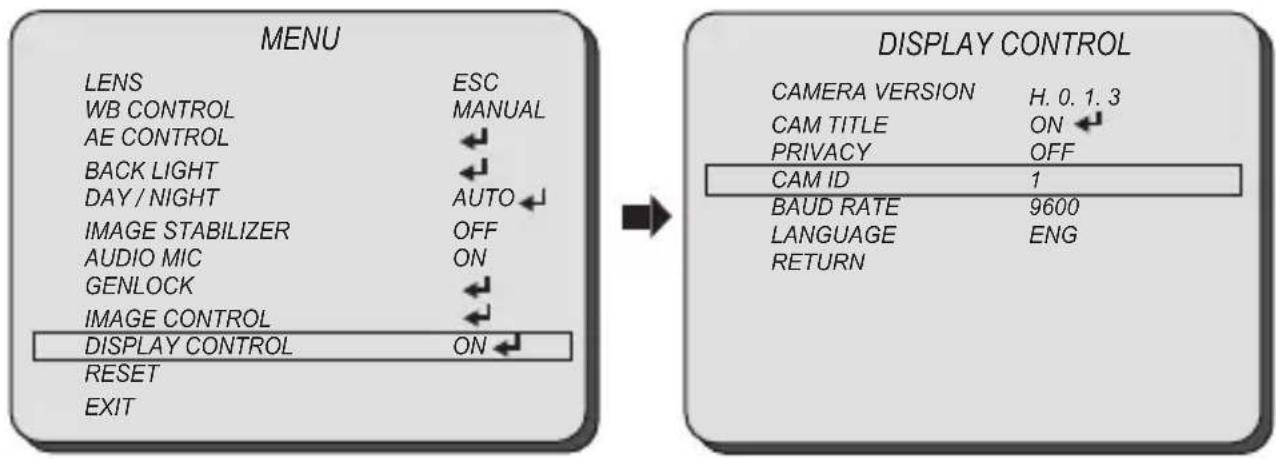

CONTRÔLE D'AFFICHAGE VERSION CAM

TITRE CAM

Sélectionnez CONTRÔLE D'AFFICHAGE à l'aide des boutons HAUT ou BAS.

Vous pouvez sélectionner VERSION CAM, TITRE CAM, CONFIDENTIALITÉ, ID CAMÉRA, DÉBIT EN BAUD, et

LANGUE à l'aide des boutons HAUT ou BAS.

■ VERSION CAM : Affiche la version du firmware de la caméra. ■ TITRE CAMÉRA : Le titre de la caméra peut être saisi et il apparaîtra sur la sortie vidéo.

Vous pouvez saisir le titre de la caméra à partir du clavier virtuel à l'aide des boutons GAUCHE, DROITE, HAUT, BAS et SET.

CONTRÔLE D'AFFICHAGE CONFIDENTIALITÉ

Sélectionnez CONTRÔLE D'AFFICHAGE à l'aide des boutons HAUT ou BAS.

Vous pouvez sélectionner CONFIDENTIALITÉ à l'aide des boutons HAUT ou BAS.

■ CONFIDENTIALITÉ : Masquez une zone que vous souhaitez cacher à l'écran.

• MASQUE N° : Sélectionnez le numéro du masque à modifier à l'aide des boutons GAUCHE ou DROITE.
• MASQUE ACTIF : Activez/désactivez l'affichage du masque à l'aide des boutons GAUCHE ou DROITE.
• LARGEUR : Modifiez la largeur de la zone SPOT à l'aide des boutons GAUCHE ou DROITE.
• HAUTEUR : Modifiez la hauteur de la zone SPOT à l'aide des boutons HAUT ou BAS.
• POS HOR : Déplacez la zone SPOT horizontalement à l'aide des boutons GAUCHE ou DROITE.
• POS VER : Déplacez la zone SPOT verticalement à l'aide des boutons HAUT ou BAS.
• COULEUR MASQUE : Sélectionnez la couleur du masque à l'aide des boutons GAUCHE ou DROITE.
• TRANSPARENCE : Sélectionnez la transparence du masque à l'aide des boutons GAUCHE ou DROITE.

CONTRÔLE D'AFFICHAGE

ID CAMÉRA, DÉBIT EN BAUD

LANGUE

Sélectionnez CONTRÔLE D'AFFICHAGE à l'aide des boutons HAUT ou BAS.

Vous pouvez sélectionner ID CAMÉRA, DÉBIT EN BAUD et LANGUE à l'aide des boutons HAUT ou BAS.

■ ID CAMÉRA : Sélectionnez le numéro d'identification de la caméra de 0 à 255. ■ DÉBIT EN BAUD : Réglez le débit en bauds de la communication RS-485 (2400, 4800, 9600, 19200, 38400, 57600, 115200). ■ LANGUE : Vous pouvez sélectionner la langue du menu selon vos besoins. Sélectionnez la langue OSD parmi ANGLAIS, CHINOIS, CHINOIS (S) et JAPONAIS à l'aide des boutons GAUCHE ou DROITE.

Sélectionnez RÉINITIALISATION à l'aide des boutons HAUT ou BAS.

■ RESET : réinitialise les paramètres de la caméra aux valeurs par défaut d'usine ou aux valeurs définies par l'utilisateur.

■ ON : définit le paramètre de la caméra sur "FACTORY" ou "USER" du menu "CHANGE". Assurez-vous de sélectionner le bon mode dans "CHANGE" avant de réinitialiser la caméra.

■ MODE DE RÉINITIALISATION : sélectionnez le mode de réglage souhaité.

Sélectionnez USER ou FACTORY à l'aide des boutons GAUCHE ou DROITE.

■ USER : sélectionnez "USER" si vous avez besoin de la valeur de réglage que l'utilisateur a enregistrée en dernier. ■ FACTORY : sélectionnez "FACTORY" si vous avez besoin du réglage par défaut d'usine. "FRAME RATE", "CAM ID" et "BAUDRATE" ne changeront pas.

Sélectionnez EXIT à l'aide des boutons HAUT ou BAS.

■ SAVE : quittez la configuration après avoir enregistré les modifications des valeurs de réglage.

MENU
LENS	ESC
WB CONTROL	MANUAL
AE CONTROL
BACK LIGHT
DAY / NIGHT	AUTO
IMAGE STABILIZER	OFF
AUDIO MIC	ON
GENLOCK
IMAGE CONTROL
DISPLAY CONTROL
RESET	ON
EXIT

DÉPANNAGE

Avant d'envoyer la caméra pour réparation, veuillez vérifier ci-dessous pour vous assurer que la caméra est installée correctement. Si elle ne fonctionne toujours pas correctement, veuillez consulter votre fournisseur.

Problem Solutions
Nothing appears on the screen.	a. Check that all connected devices are powered on.b. Confirm that the voltage is correct.c. Confirm that the power supply provides enough current to power the camera.d. Check that all video cables are correctly connected.
The picture is not clear.	a. Check that your monitor is correctly adjusted.b. Confirm that the glass in front of the lens is clean. If there is dust, dirt or fingerprints on the glass, the image quality will be affected.To clean the glass use a soft, dry and non-abrasive cloth or a commercially available lens cleaning set.c. Correctly adjust the focus.
The picture has interference.	a. The camera may be close to a high voltage source, such as a power generator.b. The BNC cable is not terminated properly.c. The video cables are not connected properly.
The picture is flickering continually.	a. Check the termination and set the impedance at 75Ω properly.b. Ensure that the camera is not pointing towards the Sun or any light source.c. Check if there is any intermediate device.d. Check if the distance of the video cable exceeds the maximum transferable limitation.
The camera is not synchronizing with the reference signal.	a. Make sure Tri-Level reference signal is used.b. Locking takes up to 1 minute depending on the signal strength.Make sure the sync LED is solid lit.c. Check if the cable and connectors used in reference sync are in good condition.d. Make sure the cable length used in reference sync does not exceed 100ft.e. Make sure OUTPUT EN is on when using the genlock output.

Marshall Electronics

20608 Madrona Ave. Torrance, CA 90503

Tél : [phone]

Fax : [phone]

www.LCDracks.com

[e-mail]
