Type de produit	Poêle à bois et charbon
Marque	ROSIERES
Modèle	821
Dimensions (H x L x P)	780 x 400 x 500 mm
Poids	87 kg
Diamètre de la buse	125 mm
Hauteur à l'axe de la buse	450 mm
Dimension au foyer	L 350 x L 190 x H 270 mm
Combustibles recommandés	Bois (bûches 33 cm) et anthracite 20×30
Puissance calorifique	6,0 kW (5200 mth)
Volume chauffé	200 m³
Durée de fonctionnement en allure normale	8,00 heures
Consommation en allure normale (bois)	0,950 kg/h
Consommation en allure normale (anthracite)	0,150 kg/h
Fonctions principales	Chauffage par combustion, réglage d'air, hublot en verre, décendrage par levier
Entretien et nettoyage	Nettoyage du verre avec chiffon humide à froid, entretien de l'émail, décendrage régulier (matin, midi, soir)
Sécurité	Portes toujours fermées, ne pas obstruer la cheminée, ramonage annuel, éloignement de 16 cm des matières combustibles
Installation	Raccordement à la cheminée avec pente ascendante de 5 cm/m, diamètre de tuyau ≥ buse, pas de clé de tirage
Pièces détachées	Plaque foyer bois, gueulard de chargement disponibles
Garantie	Garantie constructeur, nécessite certificat signé par installateur

FOIRE AUX QUESTIONS - 821 ROSIERES

Quels combustibles puis-je utiliser dans le poêle ROSIERES 821 ?

Vous pouvez utiliser de l'anthracite 20×30, des boulets maigres de bonne qualité, ou du bois dur et bien sec (chêne, hêtre) en bûches de 33 cm. Le flambant sec 20×30 et les boulets BB9 sont également possibles.

Comment effectuer le premier allumage ?

Conduisez le premier allumage à feu très doux pendant plusieurs heures pour sécher le garnissage réfractaire. Si la cheminée est froide et humide, brûlez d'abord du bois pour réchauffer et amorcer le tirage.

Comment régler l'allure de combustion ?

Le réglage s'effectue via le volet d'air situé à l'arrière gauche (modèles 721-821) ou sur la porte de cendrier (713-813). La position 2 donne l'allure normale, la position 4 est pour les reprises uniquement. Pour le ralenti de nuit, fermez l'admission d'air (entre 0 et 1).

Comment entretenir le hublot en verre ?

Nettoyez le verre lorsque l'appareil est froid. Retirez la grille de hublot, faites tomber les cendres avec un pinceau, puis nettoyez avec un chiffon humide. Un léger blanchissement est normal dû à la température élevée.

À quelle fréquence faut-il décendrer ?

Il est recommandé de décendrer matin, midi et soir en actionnant le levier situé à l'arrière gauche de l'appareil. Cela assure une marche sans à-coup.

Comment installer le poêle correctement ?

Placez l'appareil le plus près possible de la cheminée. Pour un parcours horizontal, ménagez une pente ascendante d'au moins 5 cm par mètre. Évitez les parcours sinueux et assurez l'étanchéité du raccordement. Le diamètre des tuyaux ne doit pas être inférieur à celui de la buse (125 mm).

Quelles précautions de sécurité sont à respecter ?

Les portes du foyer et du cendrier doivent toujours être fermées. Éloignez les tuyaux d'au moins 16 cm de toute matière combustible. Ne placez jamais de clé de tirage sur le tuyau d'évacuation. Faites ramoner la cheminée au moins une fois par an.

Que faire si le tirage est difficile ?

Vérifiez que la cheminée n'est pas obstruée et qu'elle est bien ramonée. Assurez-vous que le raccordement est étanche. En cas de persistance, faites appel à un spécialiste ou installez un aspirateur statique.

Puis-je utiliser du bois dans un poêle livré pour le charbon ?

Oui, retirez le gueulard de chargement et la plaque charbon, puis mettez en place la plaque foyer bois fournie. L'appareil est livré d'usine pour le charbon mais peut être adapté au bois.

Comment puis-je commander des pièces de rechange ?

Adressez-vous à votre revendeur en indiquant le numéro de l'appareil et le numéro de série (sur la plaque signalétique au dos) ainsi que la désignation de la pièce.

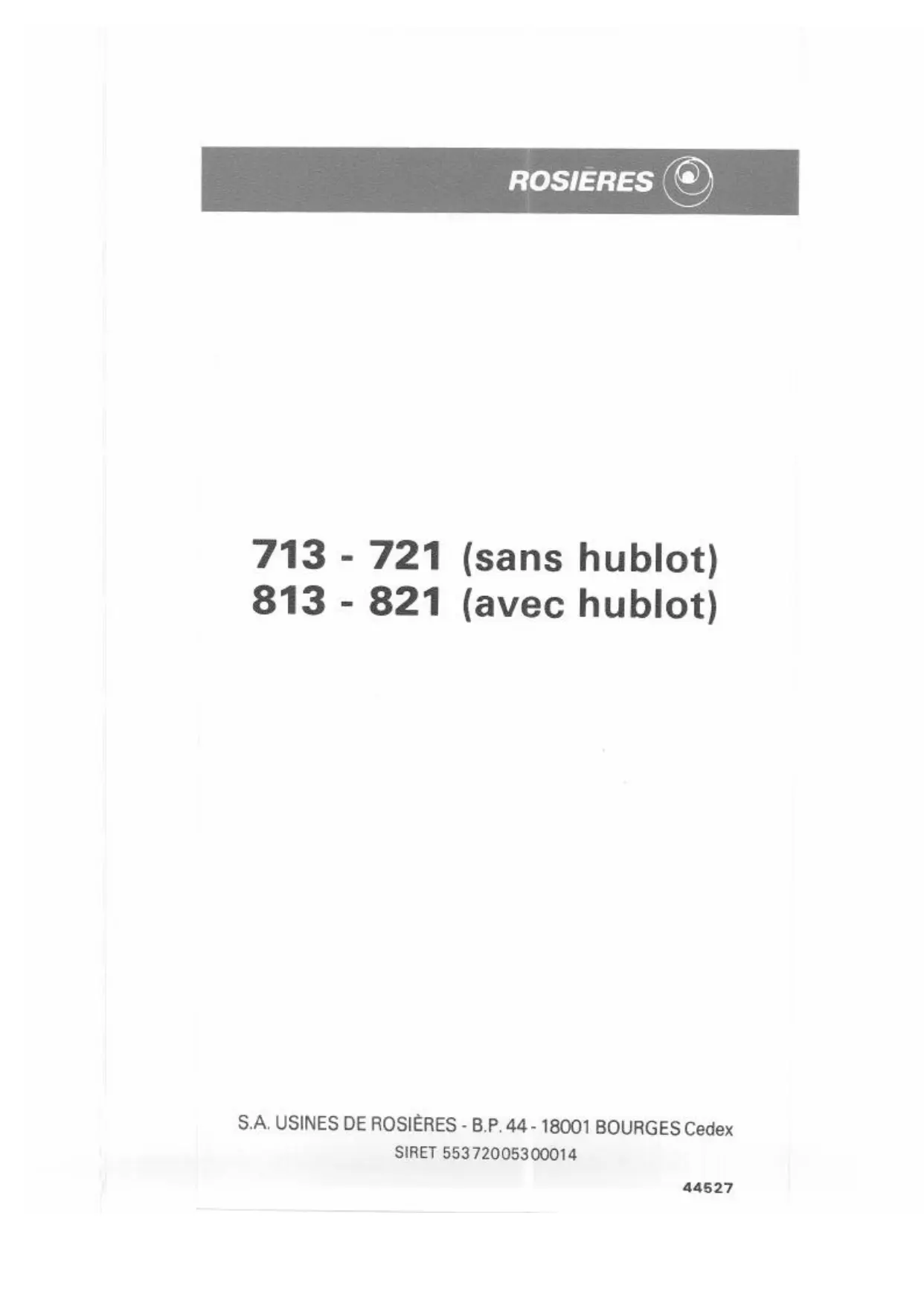

MODE D'EMPLOI 821 ROSIERES

713 - 721 (sans hublot)

813 - 821 (avec hublot)

S. A. USINES DE ROSIÈRES-B. P. 44-18001 BOURGES Cedex

SIRET 55372005300014

Garantie

ATTENTION:

Pour bénéficier de la garantie ROSIÉRES, n'omettez pas de faire dater et signer par tout installateur le certificat de garantie.

Pièces de rechange

En cas de réclamation ou pour commander une pièce de rechange, indiquez:

1° Le numéro de l'appareil et le numéro de série qui figurent sur la plaque signalétique au dos de l'appareil; 2° La désignation de la pièce.

Ou vous adresser :

Commande de pièces de rechange : A VOTRE REVENDEUR

En cas de réclamation :

S. a. USINES de rosières

Télex ROSIÈRES Usine 760.014 f

Sommaire

Présentation 2 Combustibles recommandés 2 Combustibles utilisables 2 Premier allumage 3 Chargement et réglage de l'allure 3 Déclenchement 4 Entretien 4 Installation 5

Toutes ces caractéristiques sont données à titre indicatif. Soucieux de toujours améliorer la qualité de sa production, ROSIÈRES pourra apporter à ses appareils des modifications liées à l'évolution technique, en respectant les conditions fixées à l'article 3 du décret n° 78-464 du 24 mars 1978.

Poies 713-813

H:550-P:500-L:350

Poids:65kg

Diamètre de la buse:110

Hauteur à l'axe de la buse par rapport au sol : 260

Dimension au foyer : L350 × L190 × H200

Différence entre les 2 appareils : un hublot sur le 813.

Poiles 721-821

H:780-P:500-L:400

Poids:87kg

de la buse:125

Hauteur à l'axe de la buse par rapport au sol : 450

Dimension au foyer : L 350 × 1.190 × H 270

Différence entre les 2 appareils : un hublot sur le 821.

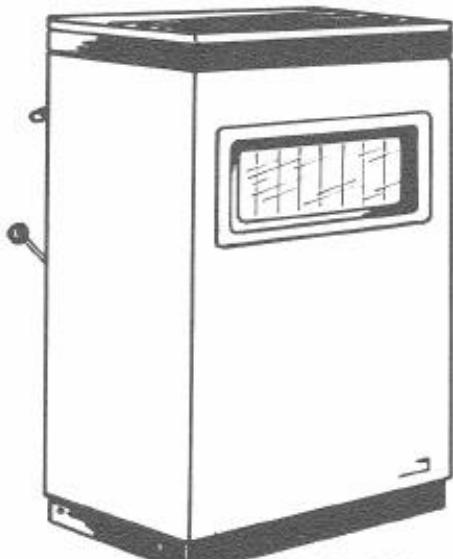

Poèle 821

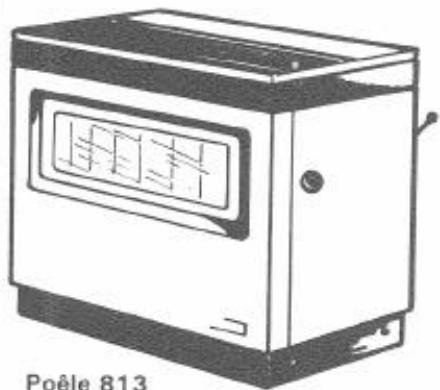

Poêle 813 (Les poêles 713 - 721 n'ont pas de hublot).

CHARACTERISTIQUES:

Nature du combustible	Puissance calorifique (kW)	Volume corrigé chauffé (m3)	Durée de fonct. en allure normale (en heures)	Consommation horsere correspondante approxi.		Durée de fonct. en allure ralentie (en heures)
				Allure normale (en kg/h)	Allure ralentie (en kg/h)
Poées 713 et 813BoisAnthracite du Nord20 × 30	4,2(3600 mth)	120	8,00	0,660	0,100	15,30
Poées 721 et 821BoisAnthracite du Nord20 × 30	6,0(5200 mth)	200	8,00	0,950	0,150	15,30

Combustibles recommandés

1) Le charbon :

Employer de préférence de l'anthracite 20 × 30.

Vous aurez également satisfaction avec des boulets maigres de bonne qualité.

2) Le bois :

Utiliser des bûches de 33cm, de préférence, bois dur et bien sec (chêne, châne, etc.).

Vous pouvez aussi utiliser :

• du flambant sec 20 × 30;

des boulets BB9.

Dans ce cas, les puissances calorifiques ainsi que les durées de fonctionnement sont différentes de celles indiquées sur le tableau ci-dessus.

Premier allumage

Ce premier allumage doit être conduit à feu très doux pendant plusieurs heures, pour assurer le séchage progressif du garnissage refractaire qui contient une certaine quantité d'humidité.

D'autre part, si la cheminée, n'ayant pas servi pendant un certain temps, est froide et humide, vous pouvez avoir des difficultés de tirage. Il est alors recommandé de brûler du bois dans l'appareil pour réchauffer et sécher la cheminée et amorcer le tirage.

Si après quelques jours et malgré ces précautions, l'appareil ne fonctionnait pas normalement avec le combustible convenable, faites appel à un spécialiste pour vérifier l'installation.

Chargement:

Le chargement doit être opéré en fonction de l'allure et de la durée du chauffage à obtenir.

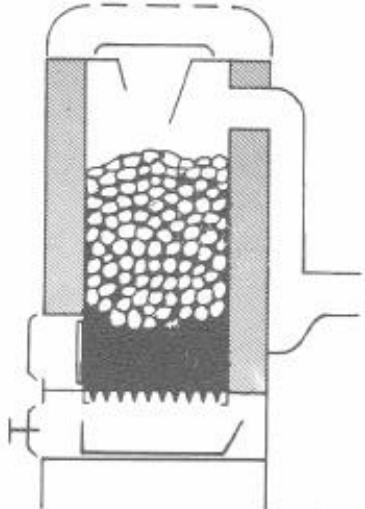

Pour obtenir le meilleur rendement avec votre poèle, il est préférable d'effectuer des chargements partiels (voir schéma ci-contre).

Chargement correct d'un poêlé à combustion à travers la masse

Lorsque le décrassage et le chargement ont été effectués, les portes et tampons de chargement doivent toujours rester bien fermés. Si vous laissiez la porte du foyer ou du cendrier ouverte, vous risqueriez de donner à la combustion une allure anormale, pouvant entraîner de graves déteriorations.

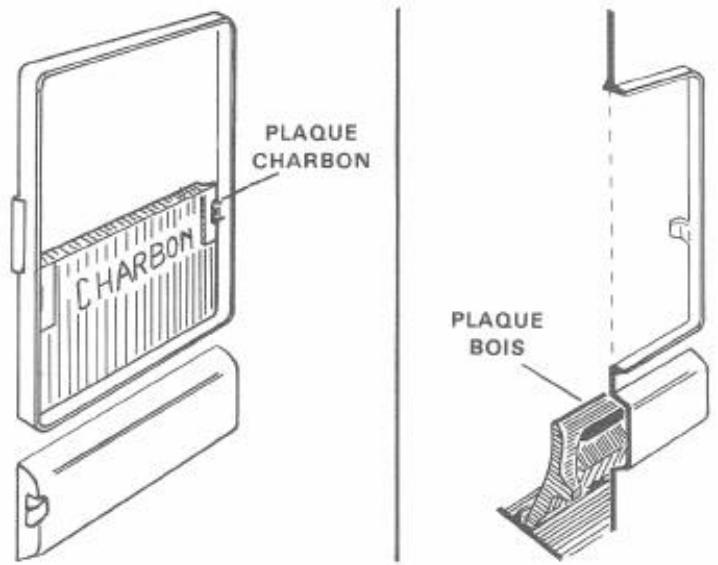

L'appareil est livré d'usine pour fonctionner au charbon (721 et 821). Pour l'utilisation au bois, il vous suffit:

-d'enlever le gueulard de chargement, et la plaque charbon;

-mettre en place la plaque foyer bois.

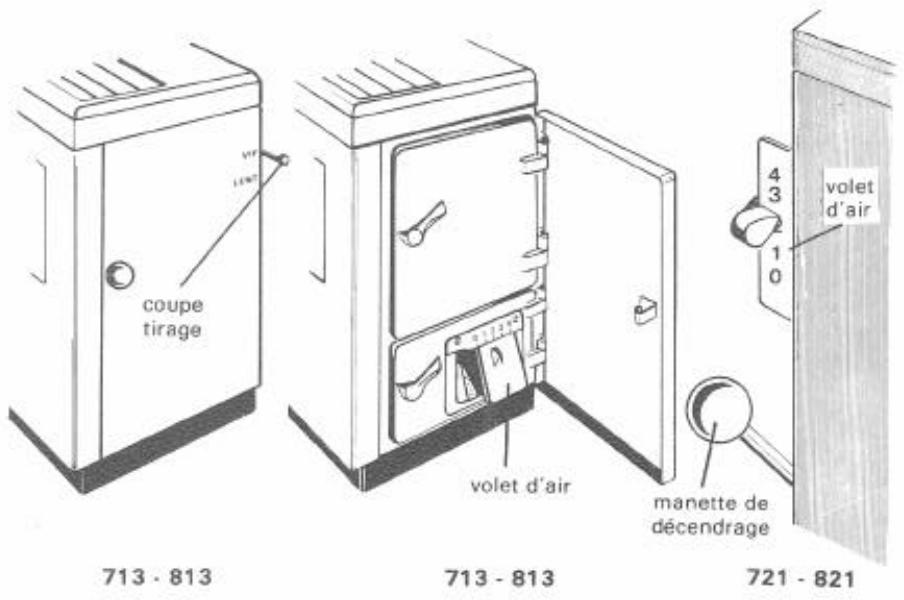

Réglage de l'allure:

Le réglage de l'allure s'effectue à l'aide du volet d'air dont la commande se trouve à l'arrête de la partie gauche sur l'appareil 721 - 821 et sur la porte de cendrier sur l'appareil 713 - 813.

L'allure normale est donnée par la position 2 sur le volet d'air.

RAPPEL : Les portes de foyers et de cendriers doivent être toujours fermées.

L'allure donnée par le volet sur le n° 4 ne doit être utilisée que peu de temps et seulement pour les reprises.

Pendant la nuit, vous aurez un bon ralenti en fermant l'admission d'air (volet entre 0 et 1 suivant le tirage de votre cheminée).

La reprise de nuit :

• dégriller;

ouvrir le volet d'air (position 4) ; - laisser reprendre ; - recharger.

Lorsque la combustion est bien reprise, baisser le volet d'air.

Decendrage

Matin, midi et soir, un décendrage, obtenu en faisant pivoter alternativement le levier situé à l'arrière gauche de l'appareil, vous assurera une marche sans à-coup.

L'email :

L'entretien de l'émail demande quelques précautions.

Essuyez-le quand l'appareil est froid (après un ralenti de longue durée par exemple) et avec un chiffon humide.

Le verre de hublot :

Il est normal que le verre de hublot se salisse pendant l'utilisation du poêle. Il faut alors :

• Déposer la grille de hublot;
• Faire tomber les cendres (avec un pinceau ou un chiffon);
• Nettoyer le verre avec un chiffon humide. Cette opération doit se faire lorsque l'appareil est froid.

Vous pouvez constater au bout d'une certaine durée de fonctionnement, un léger blanchissement du hublot. Ce phénomène est normal et est du à la température élevée atteinte par le hublot, en cours de fonctionnement.

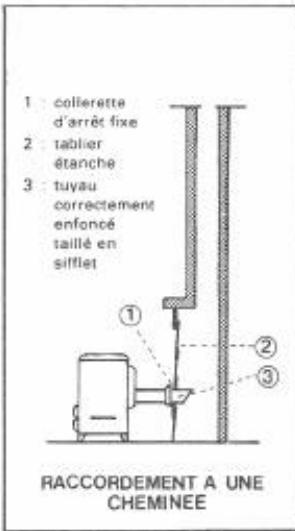

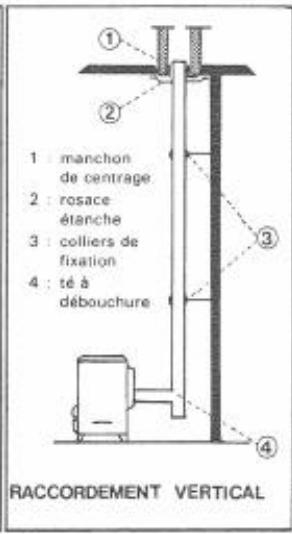

Installation - raccordement

• Placer votre appareil le plus près possible de la cheminée :

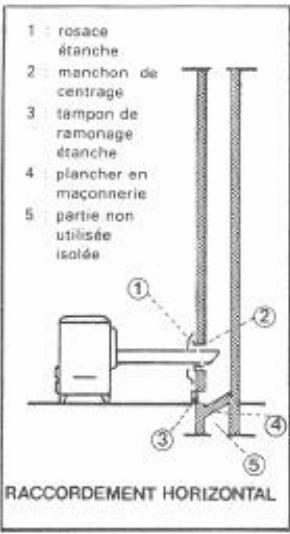

Tout tuyau de récapération est inutile et même nuisible. Si vous êtes obligés de prévoir un grand parcours horizontal, ménager une pente ascendante d'au moins 5 cm par mètre. Éviter les parcours sinueux et les coudes d'équerre.

• Veiller à la bonne étanchéité du raccordement :

Emboiter à fond les tuyaux, le grand bout tourné vers le haut. Munir le percement dans le conduit de fumée d'une rosace étanche et d'un manchon de centrage.

• Veiller à ne pas contrarier le tirage :

Le diamètre des tuyaux ne doit jamais être inférieur à celui de la buse de l'appareil. Au cas où le tuyau déboucherait horizontalement dans le conduit, le couper en sifflet, tourné vers le bas. Ne placer jamais de clé de tirage sur le tuyau d'évacuation.

• Isoler convenablement l'appareil et les tuyaux de tout matériel combustible :

Placer sous votre appareil une tôle ou un socle. Éloigner les tuyaux d'au moins 16 cm de toute matière combustible.

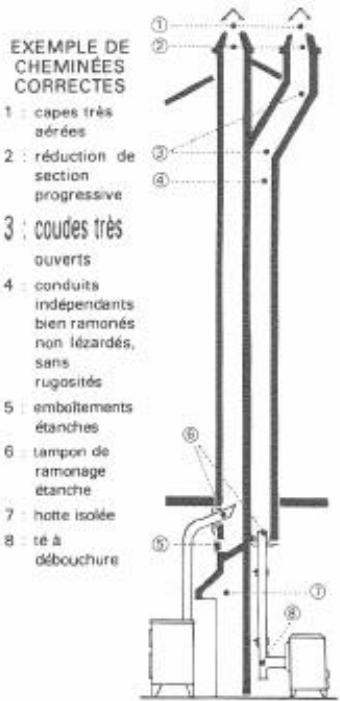

LA CHEMINEE

• La cheminée ne doit jamais être obstruée : Avant de brancher votre appareil, assurez-vous que la cheminée est bien ramonnée. Par la suite, faites-la ramoner au moins une fois par an.
• La cheminée doit être bien étanche : Assurez-vous d'une part que le tampon de ramonage et le raccordement à la cheminée sont bien étanches, et d'autre part, que le conduit ne compte pas de lézardes (essay au feu de paille humide). Renouveler ce contrôle chaque année à l'occasion d'un ramonage.
• La cheminée doit être indépendante : Ne pas brancher plusieurs appareils sur la même cheminée. Faites isoler la partie inférieure inutilisée du conduit. La cheminée doit déboucher convenablement à l'air libre : La cheminée doit, dans la mesure du possible, déboucher à un mètre au-dessus du faîte des toits voisins. Éviter toutes une surélevation en tôle représentant un étranglement brusque. En cas de tirage difficile, faites poser un aspirateur statique.
