Type de produit	Poêle à bois/charbon
Marque	ROSIERES
Modèle	721
Dimensions (H x P x L)	780 mm x 500 mm x 400 mm
Poids	87 kg
Combustibles recommandés	Bois dur sec (chêne, charme) ou anthracite 20×30
Puissance calorifique	6,0 kW (5200 mth)
Volume chauffé	200 m³
Autonomie en allure normale	Environ 8 heures
Consommation horaire (normale)	0,950 kg/h
Consommation horaire (ralentie)	0,150 kg/h
Diamètre de la buse	125 mm
Hauteur à l'axe de la buse	450 mm
Dimensions du foyer	L 350 mm x P 190 mm x H 270 mm
Réglage de l'allure	Volet d'air à 4 positions (position 2 pour allure normale)
Entretien	Nettoyer l'émail à froid avec chiffon humide ; nettoyer le verre du hublot à froid ; décendrage matin, midi et soir
Sécurité	Portes de foyer et cendrier toujours fermées ; éloigner les matériaux combustibles d'au moins 16 cm ; cheminée ramonée au moins une fois par an
Installation	Raccordement à un conduit de cheminée indépendant, avec pente ascendante de 5 cm/m, diamètre de tuyau ≥ diamètre de la buse
Pièces détachées	Disponibles chez le revendeur ; indiquer le numéro d'appareil et le numéro de série
Garantie	Certificat de garantie à faire signer par l'installateur

FOIRE AUX QUESTIONS - 721 ROSIERES

Quels combustibles puis-je utiliser dans mon poêle ROSIERES 721 ?

Les combustibles recommandés sont le bois dur sec (chêne, charme) en bûches de 33 cm ou l'anthracite 20×30. Vous pouvez également utiliser du flambant sec 20×30 ou des boulets BB9, mais les performances seront différentes.

Comment réaliser le premier allumage ?

Conduisez le premier allumage à feu très doux pendant plusieurs heures pour sécher progressivement le garnissage réfractaire. Si la cheminée est froide, brûlez d'abord du bois pour réchauffer et amorcer le tirage.

Comment régler l'allure de mon poêle ?

Le réglage s'effectue à l'aide du volet d'air situé sur la partie gauche (modèles 721-821) ou sur la porte du cendrier (713-813). La position 2 correspond à l'allure normale. Utilisez la position 4 uniquement pour les reprises. Pour le ralenti de nuit, fermez l'admission d'air (volet entre 0 et 1).

À quelle fréquence faut-il décendrer le poêle ?

Il est recommandé de décendrer matin, midi et soir en faisant pivoter le levier situé à l'arrière gauche de l'appareil. Cela assure une marche sans à-coup.

Comment entretenir l'émail et le verre du hublot ?

L'émail s'essuie avec un chiffon humide lorsque l'appareil est froid. Pour le verre du hublot, déposez la grille, faites tomber les cendres avec un pinceau, puis nettoyez avec un chiffon humide, toujours à froid.

Quelles précautions de sécurité dois-je respecter ?

Les portes du foyer et du cendrier doivent toujours être fermées pour éviter une combustion anormale. Éloignez les matériaux combustibles d'au moins 16 cm des tuyaux. La cheminée doit être ramonée au moins une fois par an.

Comment raccorder le poêle à la cheminée ?

Placez l'appareil le plus près possible de la cheminée. Utilisez un tuyau de diamètre supérieur ou égal à celui de la buse (125 mm). Prévoyez une pente ascendante de 5 cm par mètre et évitez les coudes. Assurez l'étanchéité du raccordement.

Que faire si le tirage est difficile ?

Vérifiez que la cheminée n'est pas obstruée et qu'elle est bien ramonée. Si le problème persiste, faites appel à un spécialiste. Vous pouvez aussi faire poser un aspirateur statique en extrémité du conduit.

Comment commander des pièces détachées ?

Adressez-vous à votre revendeur en indiquant le numéro de l'appareil et le numéro de série (figurant sur la plaque signalétique au dos de l'appareil) ainsi que la désignation de la pièce.

Pourquoi le verre du hublot blanchit-il après utilisation ?

Un léger blanchissement du hublot est normal et dû à la température élevée atteinte lors du fonctionnement. Cela n'affecte pas les performances de l'appareil.

MODE D'EMPLOI 721 ROSIERES

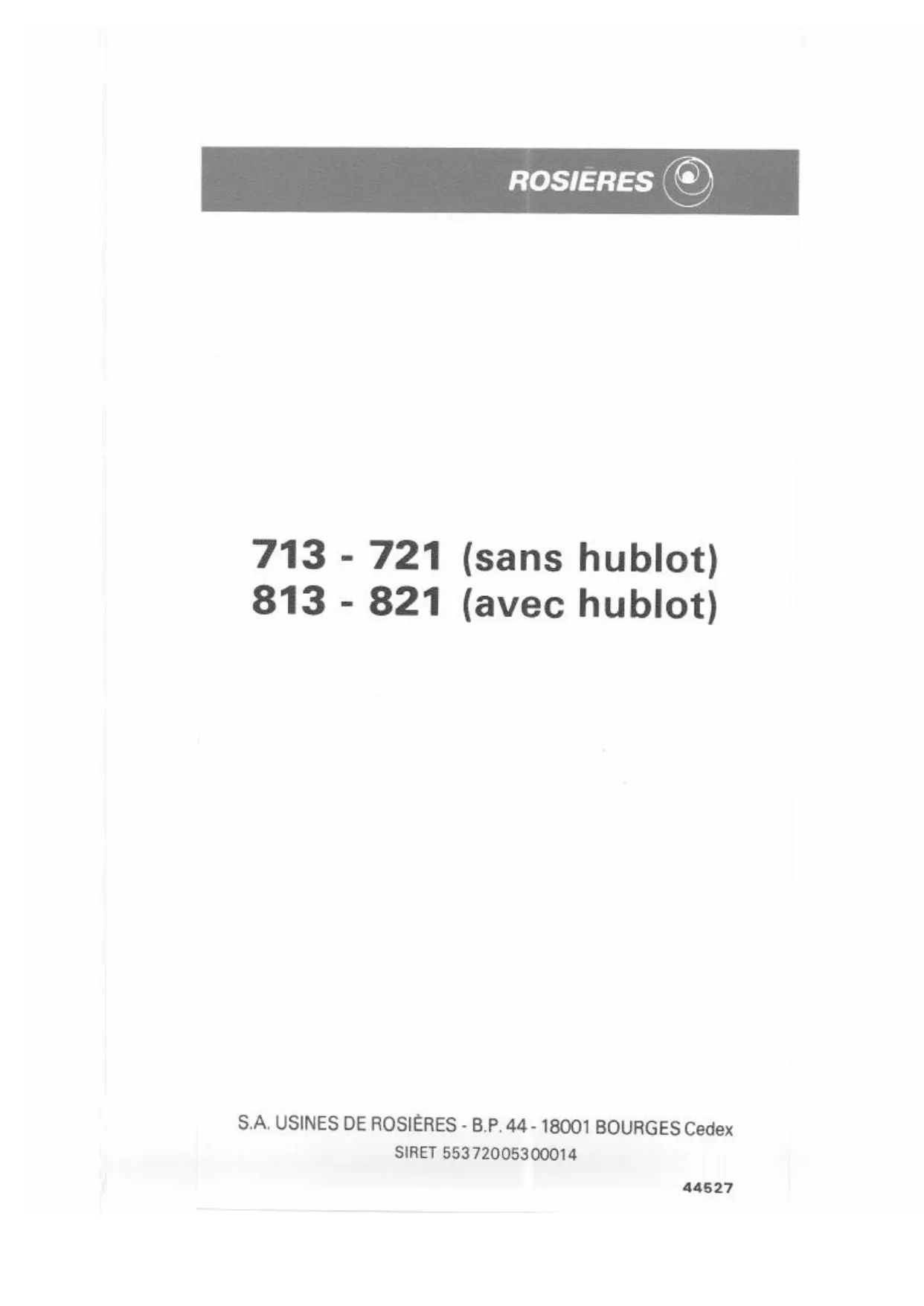

713 - 721 (sans hublot)

813 - 821 (avec hublot)

S.A.USINES DE ROSIÈRES-B.P.44-18001 BOURGES Cedex

SIRET 55372005300014

Garantie

ATTENTION:

Pour bénéficier de la garantie ROSIÉRES, n'omettez pas de faire dater et signer par votre installerateur le certificat de garantie.

Pièces de rechange

En cas de réclamation ou pour commander une piece de rechange, indiquez :

1° Le numéro de l'appareil et le numéro de série qui figurent sur la plaque signalétique au dos de l'appareil;
2a La designation de la pièce.

Ou vous adresser :

Commande de pieces de rechange: A VOTRE REVENDEUR

En cas de réclamation :

S.A.USINES DE ROSIÈRES

Télex ROSIÈRES Usine 760.014 f

Sommaire

Présentation 2
Combustibles recommends 2
Combustiblesutilisables 2
Premier allumage 3
Chargement et reglage de I'allure 3
Décendrage 4
Entretien 4
Installation 5

Toutes ces caractéristiques sont données à titre indicatif. Soucieux de tousjours améliorer la qualité de sa production, ROSIÈRES pourra appporter à ses apparèils des modifications liées à l'évolution technique, en respectant les conditions fixées à l'article 3 du décret n° 78-464 du 24 mars 1978.

PRÉSENTATION

Poies 713-813

H:550-P:500-L:350

Poids:65kg

de la buse:110

Hauteur à l'axe de la buse par rapport au sol : 260

Dimension au foyer:L350×L190× h 200

Différence entre les 2 appareils : un hublot sur le 813.

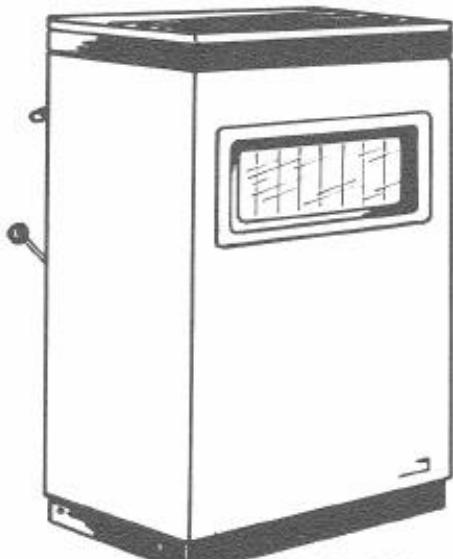

Poiles 721-821

H:780-P:500-L:400

Poids:87kg

de la buse:125

Hauteur à l'axe de la buse par rapport au sol : 450

Dimension au foyer: L 350×1.190× h 270

Différence entre les 2 apparéils : un hublot sur le 821.

Poèle 821

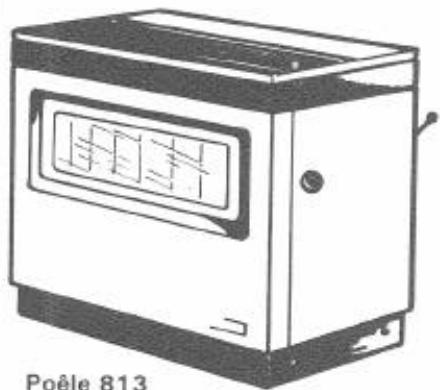

Poèle 813
(Les poëles 713 - 721 n'ont pas de hublot).

CHARACTERISTIQUES:

Nature du combustible	Puissance calorifique (kW)	Volume corrigé chauffé (m3)	Durée de fonct. en allure normale (en heures)	Consommation horsere correspondante approxi.		Durée de fonct. en allure ralentie (en heures)
				Allure normale (en kg/h)	Allure ralentie (en kg/h)
Poées 713 et 813BoisAnthracite du Nord20 × 30	4,2(3600 mth)	120	8,00	0,660	0,100	15,30
Poées 721 et 821BoisAnthracite du Nord20 × 30	6,0(5200 mth)	200	8,00	0,950	0,150	15,30

COMBUSTIBLES RECOMMANDÉS

1) Le charbon :

Employer de préférence de l'anthracite 20 × 30.

Vouaurez egalement satisfaction avec des boulets maigres deonne qualite.

2) Le bois :

Utiliser desbuches de 33cm,de preference,bois dur et bien sec(chene, charme,etc.).

Vous pouvez aussi utiliser :

• du flambant sec 20 × 30 ;

des boulets BB9.

Dans ce cas, les puissances calorifiques ainsi que les durées de fonctionnement sont différentes de celles indiquées sur le tableau ci-dessus.

PREMIER ALLUMAGE

Ce premier allumage doit être conduit à feu très doux pendant plusieurs heures, pour assurer le séchage progressif du garnissage refractaire qui contient une certaine quantité d'humidité.

D'autre part, si la cheminée, n'avant pas servi pendant un certain temps, est froide et humide, vous pouvez avoir des difficultés de tirage. Il est alors recommandé de brûler du bois dans l'appareil pour réchauffer et secherla cheminée et amorcer le tirage.

Si après quelques jours et malgré ces précautions, l'appareil ne fonctionnait pas normalement avec le combustible convenable, faites appel à un spécialiste pour vérifier l'installation.

CHARGEMENT et RÉGLAGE de l'ALLURE

CHARGEMENT:

Le chargement doit etre opere en fonction delallure et de la durée du chauffage a obtenir.

Pour obtenir le meilleur rendement avec votre poèle, il est préféroyable d'effectuer des chargements partiels (voir schéma ci-contre).

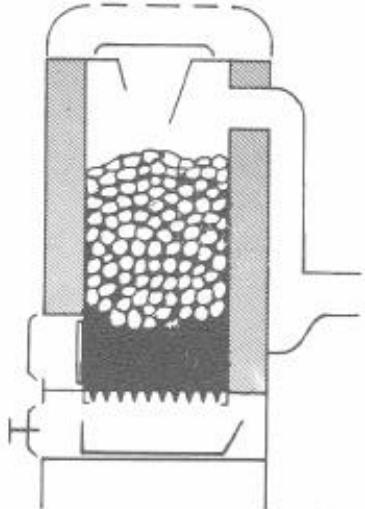

Chargement correct d'un poelé a combustion à travers la masse

Lorsque le décrassage et le chargement ont été effectés, les portes et tampons de chargement doivent toujours rester bien fermés. Si vous laissiez la porte du foyer ou du cendrier ouverte, vous risqueriez de donner à la combustion une allure anormale, pouvant entraîner de graves déteriorations.

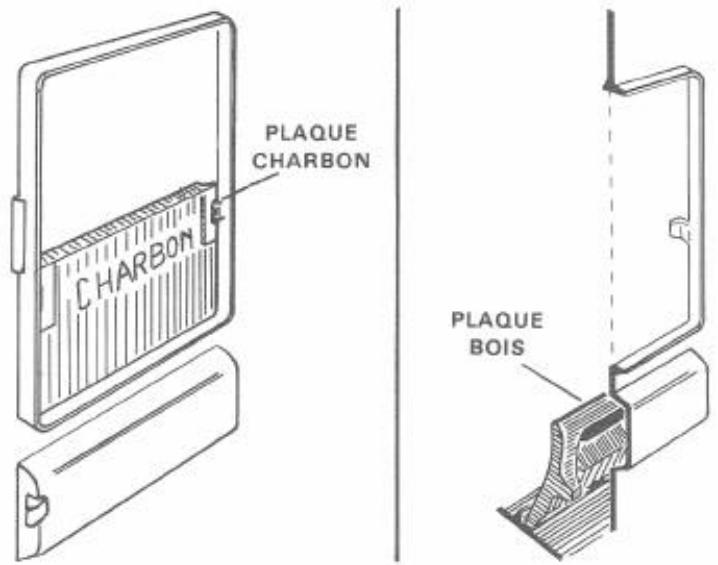

L'appareil est livré d'usine pour fonctionner au charbon (721 et 821). Pour l'utilisation au bois, il vous suffit:

-d'enlever le gueulard de chargement, et la plaque charbon;

-mettre en place la plaque foyer bois.

RéGLAGE DE L'ALLURE:

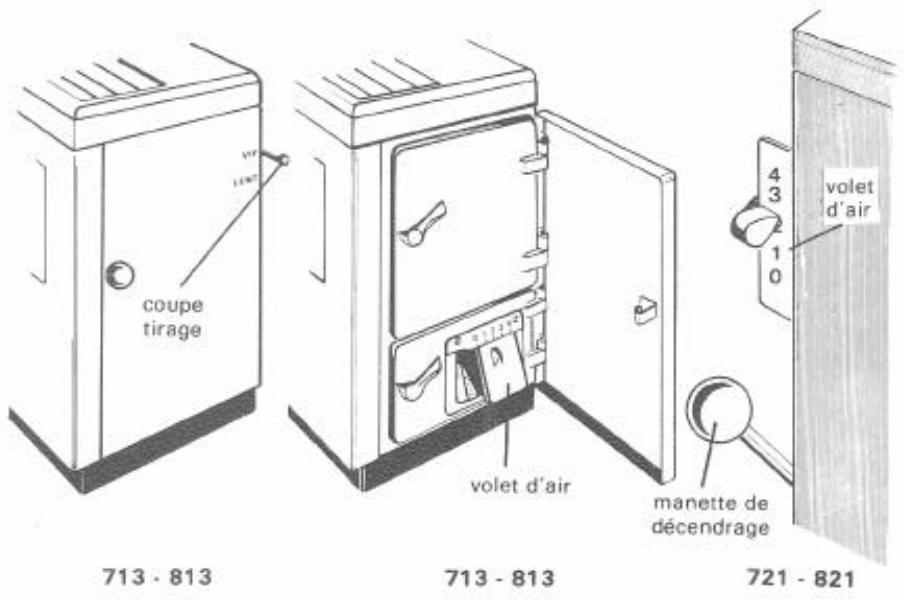

Le réglage de l'allure s'effectue à l'aide du volet d'air dont la commande se trouve à l'arrête de la partie gauche sur l'appareil 721 - 821 et sur la porte de cendrier sur l'appareil 713 - 813.

L'allure normale est donnée par la position 2 sur le volet d'air.

RAPPEL : Les portes de foyers et de cendriers doivent être toujours fermées.

L'allure donnée par le volet sur le n° 4 ne doit être utilisée que peu de temps et seulement pour les reprises.

Pendant la nuit, vous aurez un bon ralenti en fermant l'admission d'air (volet entre 0 et 1 suivant le tirage de votre cheminée).

La reprise de nuit :

• dégriller;

ouvrir le volet d'air (position 4);
- laisser reprendre;
- recharger.

Lorsque la combustion est bien reprise, baisser le volet d'air.

DECENDRAGE

Matin, midi et soit, un décendrage, obtenu en faisant pivoter alternatively le levier situé à l'arrière gauche de l'appareil, vous assurera une marche sans à-coup.

ENTRETIEN

L'email :

L'entretien de l'email demande quelques précautions.

Essuyez-le quand l'appareil est froid (apres un ralenti de longue durée par exemple) et avec un chiffon humide.

Le verre de hublot :

Il est normal que le verre de hublot se salisse pendant l'utilisation du poèle. Il faut alors :

• Déposer la grille de hublot;
• Faire tomber les cendres (avec un pinceau ou un chiffon);
• Nettoyer le verre avec un chiffon humide. Cette opération doit se faire lorsqu'ell'appareil est froid.

Vouss pouvez constater au bout d'une certaine durée de fonctionnement, un léger blanchissement du hublot. Ce phénomène est normal et est du à la température élevée atteinte par le hublot, en cours de fonctionnement.

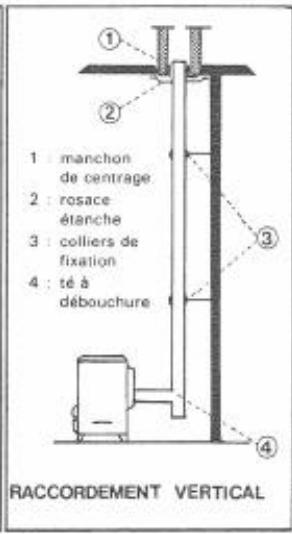

INSTALLATION - RACCORDEMENT

• Placer votre apparéil le plus après possible de la cheminée :

Tout tuyau de récapération est inutile et même nuisible. Si vous étés obligés de prévoir un grand parcours horizontal, menager une pente ascendante d'au moins 5 cm par mètre. Éviter les parcours sinueux et les coudes d'équerre.

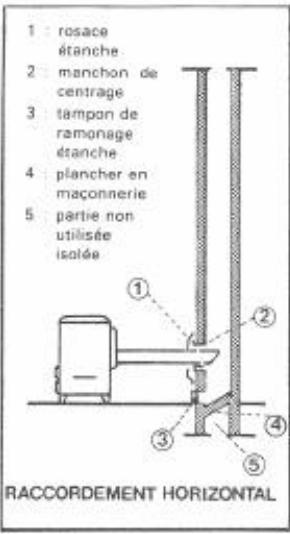

• Veiller à la bonne étanchéité du raccordement :

Emboiter à fond les tuyaux, le grand bout tourné vers le haut. Munir le percement dans le conduit de fumée d'une rosace étanche et d'un manchon de centrage.

• Veiller à ne pas contrarier le tirage :

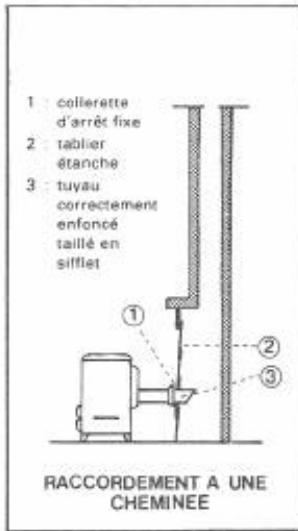

Le diamètre des tuyaux, ne doit jamais être inférieur à celui de la buse de l'appareil. Au cas où le tuyau débouché horizontally dans le conduit, le couper en sifflet, tourné vers le bas. Ne placer jamais de clèf de tirage sur le tuyau d'évacuation.

• Isoler convenablement l'appareil et les tuyaux de tout matériel combustible :

Placer sous votre apparéil une tôle ou un socle. Éloigner les tuyaux d'au moins 16 cm de toute matière combustible.

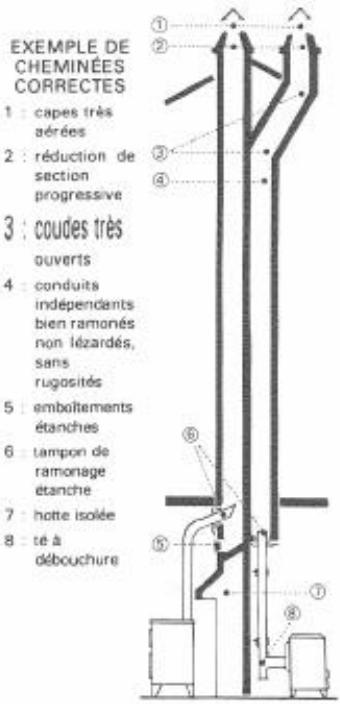

LA CHEMINEE

• La cheminée ne doit jamais être obstruée: Avant de brancher votre apparéil, assurez-vous que la cheminée est bien ramonnée. Par la suite, faites-la ramoner au moins une fois par an.
• La cheminée doit être bien étanche : Assurez-vous d'une part que le tampon de ramonage et le raccordement à la cheminée sont bien étanches, et d'autre part, que le conduit ne compte pas de lézardes (essay au feu de paille humide). Renouveler ce contrôle chaque année à l'occasion d'un ramonage.
• La cheminée doit être indépendante:
  Ne pas brancher plusieurs apparéils sur la même cheminée.
  Faites isoler la partie inférieure inutilisée du conduit.
  La cheminée doit déboucher convenablement à l'air libre: La cheminée doit, dans la mesure duposible, déboucher à un métre au-dessus du faite des toits voisins. Éviter toutes une surélevation en tole représentant un étranglement brusque. En cas de tirage difficile, faites poser un aspirateur statique.
