Type d'appareil	Climatiseur mural
Modèles	GR 05 N - NV, GR 06 N - NV TWIN
Largeur (GR 05 N)	550 mm
Largeur (GR 06 N TWIN)	730 mm
Hauteur	145 mm
Profondeur	278 mm
Poids	Non précisé
Puissance frigorifique	Non précisé
Alimentation électrique	Non précisé
Niveau sonore	Non précisé
Type de montage	Mural
Fonctions	Climatisation
Normes	CEE 89/336 EMC

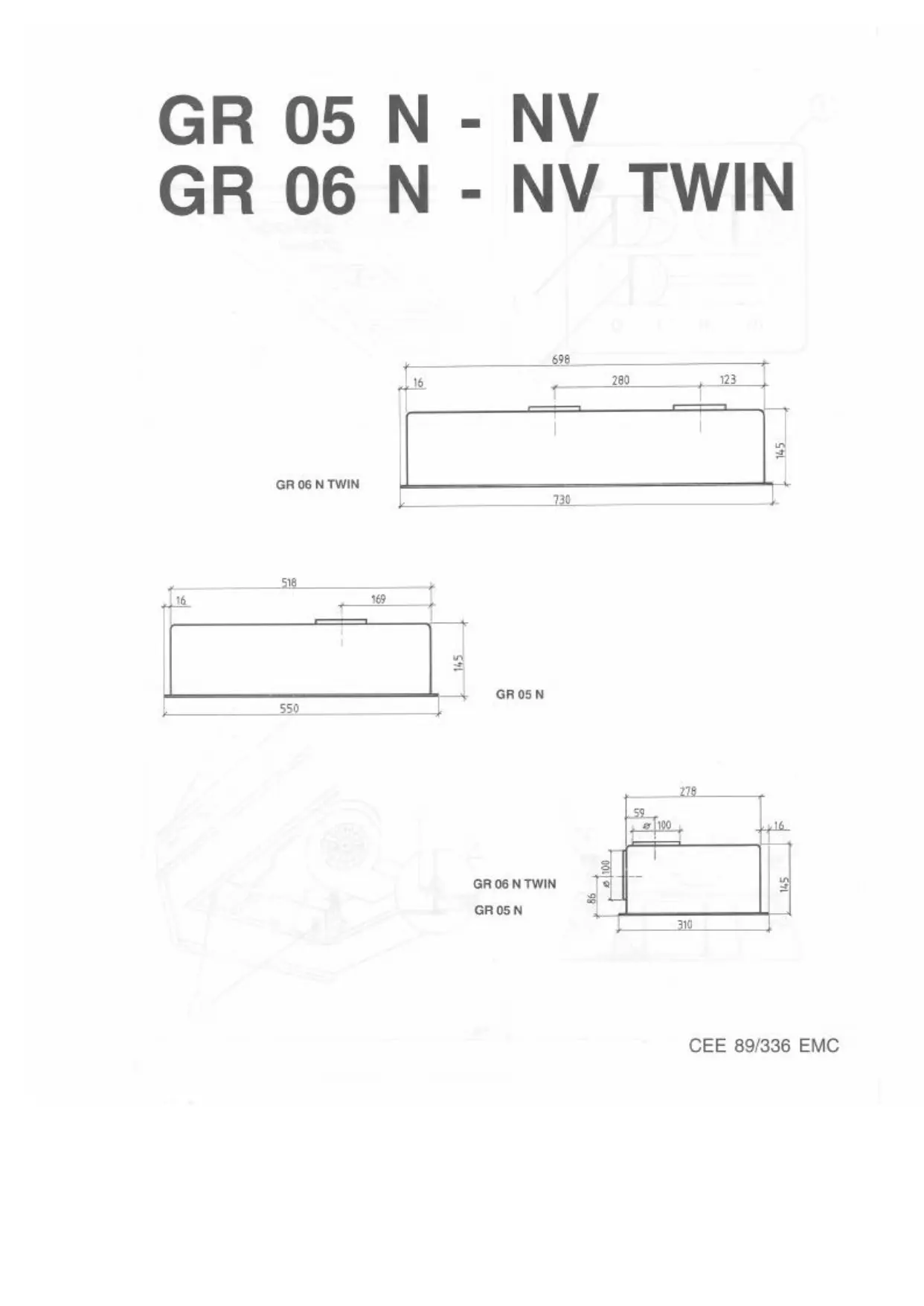

Dimensions supplémentaires	Voir schéma pour détails
Matériau	Non précisé
Couleur	Non précisé

FOIRE AUX QUESTIONS - GR 06 TWIN ROSIERES

Comment installer le ROSIERES GR 06 TWIN ?

Pour installer le ROSIERES GR 06 TWIN, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de le placer sur une surface plane et stable, et de respecter les recommandations de raccordement électrique.

Que faire si le ROSIERES GR 06 TWIN ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service client.

Comment nettoyer le ROSIERES GR 06 TWIN ?

Pour nettoyer le ROSIERES GR 06 TWIN, utilisez un chiffon doux et un nettoyant non abrasif. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la surface.

Le ROSIERES GR 06 TWIN émet un bruit étrange, que faire ?

Un bruit étrange peut indiquer un problème avec le moteur ou les composants internes. Éteignez immédiatement l'appareil et contactez un technicien qualifié pour une inspection.

Comment régler la température sur le ROSIERES GR 06 TWIN ?

Pour régler la température, utilisez le panneau de commande situé à l'avant de l'appareil. Tournez le bouton de température jusqu'à atteindre le niveau souhaité.

Où puis-je trouver des pièces de rechange pour le ROSIERES GR 06 TWIN ?

Les pièces de rechange pour le ROSIERES GR 06 TWIN peuvent être commandées auprès du service client de ROSIERES ou auprès de revendeurs agréés.

Que faire si l'appareil ne chauffe pas ?

Vérifiez que le réglage de la température est correct et que l'appareil est en mode de fonctionnement. Si l'appareil ne chauffe toujours pas, contactez le service client.

Le ROSIERES GR 06 TWIN a-t-il une garantie ?

Oui, le ROSIERES GR 06 TWIN est généralement couvert par une garantie de 2 ans. Veuillez consulter le manuel pour les détails spécifiques de la garantie.

MODE D'EMPLOI GR 06 TWIN ROSIERES

Ce mode est utilisé soit en version évacuation extérieure ou en version recyclage. S'il existe une possibilité d'évacuation extérieure (tuyau d'évacuation ou conduit d'airation), nous recommendons ce mode d'utilisation. La plus grande partie des vapeurs et odeurs de cuisson et de rotissage de la cuisine est ainsi evacuée.

Version aspirante

Dans ce cas il est nécessaire de relier, à l'aide du manchon (fourni avec l'appareil), la hotte à un tuyau d'évacuation qui conduise à l'extérieur de la cuisine. Cette notice s'applique à plusieurs modèles de ce type de hotte. Il se peut donc qu'elle mentionne des éléments de commande dont vous apparem n'est pas doué. Pour ses trajets horizontally le tuyau doit avoir une inclination d'environ 10% vers le haut de la hotte en direction de l'extérieur.

Note - L'efficacité de la hotte est d'autant plus grande que le tuyau est court et le nombre de coudes réduits. En fonctionnement aspirant il faut observer les suivantes prescriptions. La hotte ne doit jamais être reliée à des conduits de fumée ou à des cheminées. Avec des conduits de décharge ou cheminées hors fonction il est conseilé sa faire donner l'autorisation par le responsable de l'édifice. L'air évacué ne doit pas être envoyé dans des conduits ou circule l'air chaud.

Normes pour l'emploi de la hotte à la position aspirante

Durant le fonctionnement contemporain de la hotte aspirante et d'une source de chaleur qui nécessite de l'air ambiant (chaudieres à gaz, à charbon etc), il faut faire bien attention car avec la hotte on aspire fair ambiant dont on a besoin pour la combustion en créé une dépression. On obtient un fonctionnement sans danger quand, dans le milieu, il y a une dépression max de 0.04 mbar, ainsi on évite l'aspiration des gaz de décharge de la source de chaleur.

Tel résultat est obtenu en prévoyant des ouvertures donnant sur l'extérieur qui ne peuvent pas etre fermées (il ne s'agit ni de portes, ni de fenétres etc) desquelles l'air nécessaire à la combustion puisse entrer.

Note - Il faut considérer le conduit de décharge prévu dans l'appartement. En cas de doute il faut se faire conseiller ou se faire donner l'autorisation par le responsable de l'édifice. Pour l'emploi des cusinières à gaz, four etc. et l'emploi de la hotte à la position filtrante, ces précautions ne sont pas nécessaires.

Version filtrante

On emploice ce système quand il n'y a pas de conduits d'évacuation vers l'extérieur. L'air est purifié à l'aide d'un filtre charbon actif pour être ensuite renvoyé dans le milieu. S'assurer que le filtre charbon anti-odeur soit inséré. En cas de hottes à la version filtrante il est nécessaire que le manchon de sortie soit relié à un tuyau qui, traversant le meuble suspendu, décharge l'air filtre à l'extérieur du même.

Pose de l'appareil

Le groupe, particulièrement approprié pour être monté à disparition sous un meuble suspendu, doit être place au centre du plan de cuisson et la surface inférieure de la hotte doit être de 650 mm.

Note - Cette distance est soumise aux normes de sécurité en vigueur dans les divers pays.

Pour la pose de l'appareil considérer les suivantes dimensions:

GR 05 N - NV = 522 x 282 mm

GR 06 N TWIN = 702 x 282 mm

1. Appliquer sur le meuble le panneau recoupe selon les dimensions indiquees ci-dessus.
2. Préparer une ouverture pour 1 ou 2 touyaux du diamètre de 10 cm, la connexion peut être faite soit derrière soit en haut, à Youre choix.
3. Monter le manchon sur l'ouverture d'air (en haut ou en bas). Fermer l'ouverture qui n'est pas nécessaire avec le couvercle foumi. Faire attention à ce que les flèches, lors du placement du manchon postérieur, indiquent le haut sur le clapet non-retour.
4. Enlever la grille de la hotte (voir substitution filtre acrylique) et appuyer l'appareil sous l'ouverture.
5. Fixer le tuyau de décharge sur le manchon et relier le cable électrique.
6. Pousser l'appareil dans le lieu d'encastrement approprié jusqu'à entendre le déclic. Ensuite serrer les 4 vis de fixation des ressorts (Fig. 7/1) et monter les deux lampes (Fig. 6/4) remettre la grille.

Connexion electrique

Contrôle que la valeur de tension d'alimentation de Voitre installation électrique corresponde à celle indiquée sur la plaquête signalétique de l'appareil.

Attention: si l'appareil n'est pas pourvu de prise de courant pour l'installation fixe, il faut prévoir un dispositif de séparation qui assure l'omnpolaire déconnexion du réseau avec une distance d'ouverture des contacts d'au moins 3 mm.

Mode d'emploi

L'appareil possede 3 interrupteurs:
4/1 général qui exclu toute possibilité de fonctionnement de la hotte 4/2 lumière
4/3 selecteur vitesse

Entretien

Note - En cas d'intervention, débrancher l'appareil. L'air avec vapeurs et odeurs est aspiré en premier par un filtre anti-graisse et, si la hotte est filtrante, à travers le filtre anti-odeurs. L'efficacité de l'appareil dépend du bon état des filtres.

Filtre anti-graisse

Il absorbe les particules de graisse des vapeurs en protègeant la cuisine et les meubles des résidus graisseux. Il peut etre de trois types differents:

1. Acrylique
   Lavable à des intervalles plus ou moins féuents selon l'emploi de l'appareil mais au moins une fois tous les 30 jours de fonctionnement de la hotte; il doit être lavé à main à l'eau tiège avec détergent biodegradable (ne pas tordre le filtré, le presser simplement dans un chiffon pour le séchage).
2. En papier spécial
   Non lavable (à raies rouges diagonales sur la partie supérieure du papier). Substituer le filtré quand les raies diagonales apparaissent sur la partie inférieure, visibles à travers les trous de la grille.
3. En couches d'aluminium: Il doit être tous les 10/15 jours (en conditions normales d'emploi) en le mettant dans une solution dégraissante ou dans le lave-vaisse. Durant telle opération faire attention à ne pas endommager le filtre en le compriment étant qu'il est formé par différentes couches d'alliage léger.

Filtre charbon actif anti-odeur

L'air aspiré passée à travers le filtre charbon et est purifié des odeurs. Ce filtre ne peut être lavé et devra être substitué selon la fréquence d'emploi (environ 2 fois par an).

Substitution du filtrte anti-graisse et anti-odeur

1. Pousser les 2 poignées l'une contre l'autre (Fig. 5/1) et décrocher la grille du logement
2. Avec la grille suspendue, decrocher ler fers arrete-fitre (Fig. 6/1) et enlever le filtre anti-graisse.
3. Pour un meilleur nettoyage de la grille, cette dernière peut etre decrochee de la hotte en enlevant le fer suspension grille (Fig. 6/2). 4. Pour substituer le filtre charbon il suffit tourner en sens antihoraire. Le nettoyage extérieur de la hotte doit etre effectue avec une eponge humide et detergent neutre ou avec un chiffon humected'alcohol denature. Au cas ou,en actionnant l'interrupteur approprié les lampes ne s'allument pas, contrcler quelles soient bien vissees avant d'appeler le SAV.

Note - Les lampes à incandescence doivent être exclusivement du type spherique.

Note - Ne jamais mettre des lampes de puissance supérieure à celle indiquée sur le cache-lampé même.

Normes de sécurité

Il est interdit de flamber des mets sous la hotte. Si Vous faites de la friture, Voitre surveillance est indispensable pendant toute la durée de fonctionnement car l'huile surchauffee de friture s'enflammme facilement. Afin d'aviter une incendie, il est nécessaire nettoyer fréquement toutes les surfaces; cela peut être effectue avec un chiffon et/ou un pineau imbibé d'alcool éthylique dénaturé. Il est en outre important démonter, nettoyer ou substituer fréquement chaque filtre installé sur la hotte.
