Type de produit	Hotte aspirante (version évacuation extérieure ou recyclage)
Marque	ROSIERES
Modèle	GR 05 N
Dimensions (L x P)	522 x 282 mm
Hauteur sous meuble recommandée	650 mm au-dessus du plan de cuisson
Diamètre de sortie d'air	100 mm (1 ou 2 tuyaux)
Alimentation électrique	230 V, 50 Hz (selon plaque signalétique)
Puissance nominale	Non précisée (estimation 150-300 W)
Nombre de vitesses	3 (sélecteur de vitesse)
Éclairage	2 lampes à incandescence de type sphérique
Puissance maximale des lampes	Selon indication sur le cache-lampe
Filtre anti-graisse	Acrylique lavable / Papier spécial / Couches d'aluminium
Filtre anti-odeur (charbon actif)	Non lavable, à remplacer environ 2 fois par an
Entretien du filtre anti-graisse	Acrylique : lavage à la main tous les 30 jours ; Aluminium : tous les 10-15 jours au lave-vaisselle ; Papier : remplacer quand les bandes rouges apparaissent
Nettoyage extérieur	Éponge humide avec détergent neutre ou chiffon imbibé d'alcool dénaturé
Dispositif de sécurité	Dépression maximale de 0,04 mbar en fonctionnement avec source de chaleur
Interdiction	Ne pas flamber sous la hotte ; surveillance obligatoire pour les fritures
Installation	Encastrement sous meuble suspendu, fixation par 4 vis à ressort
Connexion électrique	Dispositif de séparation omnipolaire avec distance d'ouverture d'au moins 3 mm
Poids approximatif	Environ 5-8 kg (estimation)

FOIRE AUX QUESTIONS - GR 05 N ROSIERES

Quelle est la distance recommandée entre la hotte et la cuisinière ?

La surface inférieure de la hotte doit être placée à 650 mm au-dessus du plan de cuisson. Cette distance peut varier selon les normes de sécurité en vigueur dans votre pays.

Puis-je utiliser la hotte sans évacuation extérieure ?

Oui, en version filtrante. L'air est purifié par un filtre à charbon actif puis renvoyé dans la pièce. Assurez-vous que le filtre anti-odeur est installé et que le manchon de sortie est relié à un tuyau déchargeant l'air filtré à l'extérieur du meuble suspendu.

Comment nettoyer le filtre anti-graisse ?

La méthode dépend du type de filtre : acrylique : laver à la main à l'eau tiède avec détergent biodégradable tous les 30 jours (ne pas tordre, presser dans un chiffon) ; aluminium : placer dans une solution dégraissante ou au lave-vaisselle tous les 10-15 jours (attention à ne pas comprimer) ; papier spécial : non lavable, remplacer quand les bandes rouges diagonales apparaissent sur la partie inférieure.

À quelle fréquence dois-je remplacer le filtre à charbon ?

Le filtre à charbon actif anti-odeur n'est pas lavable. Il doit être remplacé environ 2 fois par an, selon la fréquence d'utilisation.

Comment remplacer le filtre à charbon ?

Poussez les deux poignées l'une contre l'autre (Fig. 5/1) et décrochez la grille. Retournez la grille, retirez les fers arrêté-filtre (Fig. 6/1), enlevez le filtre anti-graisse, puis tournez le filtre à charbon dans le sens antihoraire pour le déverrouiller et le remplacer.

Que faire si les lampes ne s'allument pas ?

Vérifiez d'abord que les lampes sont bien vissées. Utilisez exclusivement des lampes à incandescence de type sphérique et ne dépassez pas la puissance indiquée sur le cache-lampe. Si le problème persiste, contactez le service après-vente.

Puis-je utiliser une cuisinière à gaz avec la hotte en version aspirante ?

Oui, mais des précautions sont nécessaires. Assurez-vous que la dépression dans la pièce ne dépasse pas 0,04 mbar pour éviter l'aspiration des gaz de combustion. Prévoyez des ouvertures vers l'extérieur (non fermables) pour l'arrivée d'air. Pour la version filtrante, ces précautions ne sont pas nécessaires.

Comment installer la hotte sous un meuble ?

Découpez une ouverture dans le meuble aux dimensions indiquées (522 x 282 mm pour GR 05 N). Préparez un passage pour le(s) tuyau(x) de 100 mm. Montez le manchon sur l'ouverture d'air (haut ou bas) et fermez l'autre ouverture avec le couvercle fourni. Fixez la hotte avec les 4 vis à ressort (Fig. 7/1). Branchez le câble électrique.

Quel type de lampe utiliser ?

Utilisez exclusivement des lampes à incandescence de type sphérique. Ne jamais monter des lampes de puissance supérieure à celle indiquée sur le cache-lampe.

Comment entretenir l'extérieur de la hotte ?

Nettoyez les surfaces extérieures avec une éponge humide et un détergent neutre, ou avec un chiffon imbibé d'alcool dénaturé. Pour éviter les risques d'incendie, nettoyez fréquemment toutes les surfaces, y compris l'intérieur.

MODE D'EMPLOI GR 05 N ROSIERES

Ce mode est utilisé soit en version évacuation extérieure ou en version recyclage. S'il existe une possibilité d'évacuation extérieure (tuyau d'évacuation ou conduit d'aération), nous recommandons ce mode d'utilisation. La plus grande partie des vapeurs et odeurs de cuisson et de rotissage de la cuisine est ainsi évacuée.

Version aspirante

Dans ce cas il est nécessaire de relier, à l'aide du manchon (fourni avec l'appareil), la hotte à un tuyau d'évacuation qui conduise à l'extérieur de la cuisine. Cette notice s'applique à plusieurs modèles de ce type de hotte. Il se peut donc qu'elle mentionne des éléments de commande dont vous n'êtes pas doté. Pour ses trajets horizontaux, le tuyau doit avoir une inclination d'environ 10% vers le haut de la hotte en direction de l'extérieur.

Note - L'efficacité de la hotte est d'autant plus grande que le tuyau est court et le nombre de coudes réduits. En fonctionnement aspirant, il faut observer les prescriptions suivantes. La hotte ne doit jamais être reliée à des conduits de fumée ou à des cheminées. Avec des conduits de décharge ou cheminées hors fonction, il est conseillé de demander l'autorisation au responsable de l'édifice. L'air évacué ne doit pas être envoyé dans des conduits où circule l'air chaud.

Normes pour l'emploi de la hotte à la position aspirante

Durant le fonctionnement contemporain de la hotte aspirante et d'une source de chaleur qui nécessite de l'air ambiant (chaudieres à gaz, à charbon etc), il faut faire bien attention car avec la hotte on aspire l'air ambiant dont on a besoin pour la combustion en créant une dépression. On obtient un fonctionnement sans danger quand, dans le milieu, il y a une dépression max de 0.04 mbar, ainsi on évite l'aspiration des gaz de décharge de la source de chaleur.

Tel résultat est obtenu en prévoyant des ouvertures donnant sur l'extérieur qui ne peuvent pas être fermées (il ne s'agit ni de portes, ni de fenêtres etc.) desquelles l'air nécessaire à la combustion puisse entrer.

Note - Il faut considérer le conduit de décharge prévu dans l'appartement. En cas de dette il faut se faire conseiller ou se faire donner l'autorisation par le responsable de l'établissement. Pour l'emploi des cuisinières à gaz, four etc. et l'emploi de la hotte à la position filtrante, ces précautions ne sont pas nécessaires.

Version filtrante

On emploie ce système quand il n'y a pas de conduits d'évacuation vers l'extérieur. L'air est purifié à l'aide d'un filtre charbon actif pour être ensuite renvoyé dans le milieu. S'assurer que le filtre charbon anti-odeur soit inséré. En cas de hottes à la version filtrante, il est nécessaire que le manchon de sortie soit relié à un tuyau qui, traversant le meuble suspendu, décharge l'air filtré à l'extérieur du même.

Pose de l'appareil

Le groupe, particulièrement approprié pour être monté à disposition sous un meuble suspendu, doit être placé au centre du plan de cuisson et la surface inférieure de la hotte doit être à 650 mm.

Note - Cette distance est soumise aux normes de sécurité en vigueur dans les divers pays.

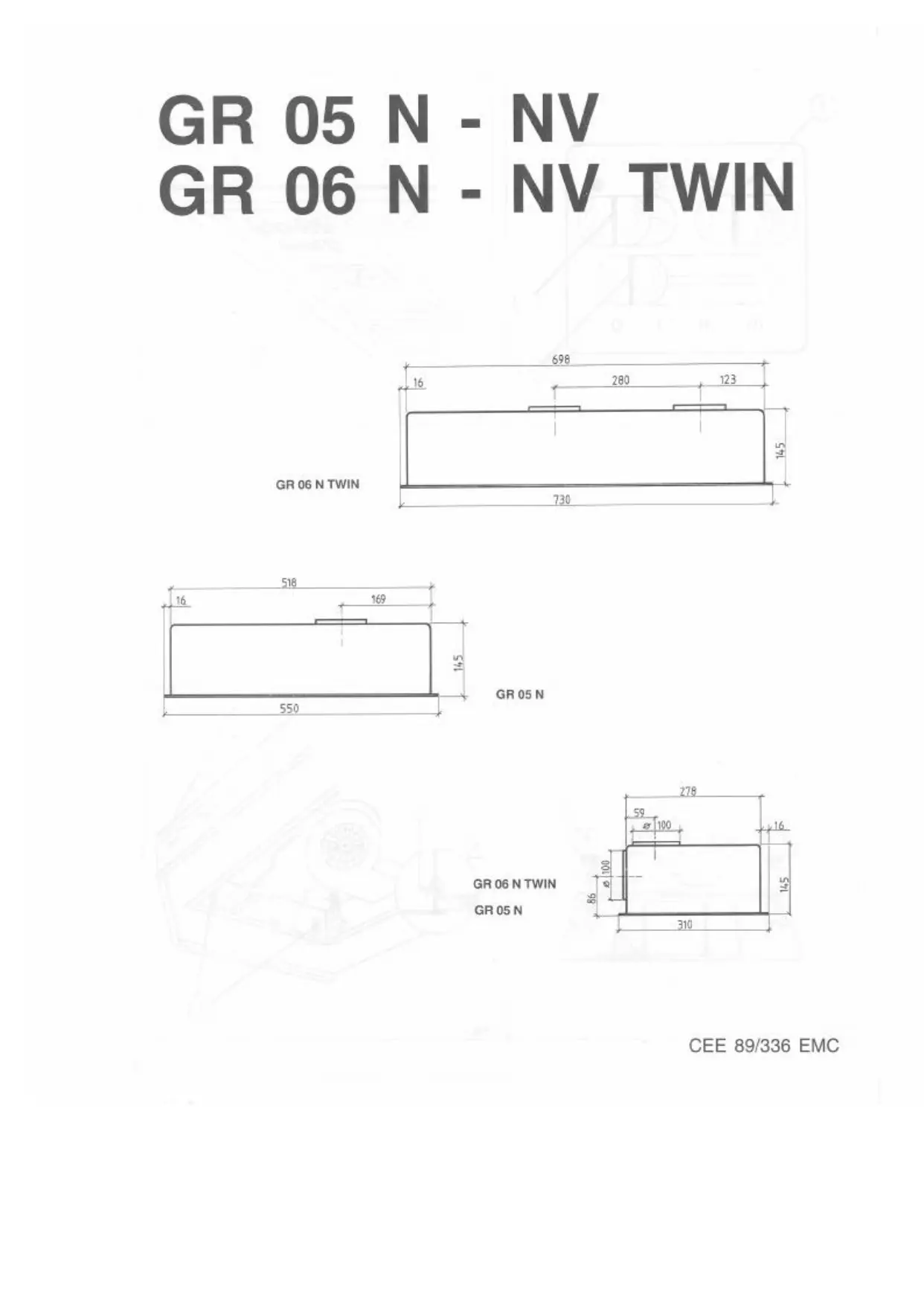

Pour la pose de l'appareil, considérer les suivantes dimensions:

GR 05 N - NV = 522 x 282 mm

GR 06 N TWIN = 702 x 282 mm

1. Appliquer sur le meuble le panneau recoupé selon les dimensions indiquées ci-dessus.
2. Préparer une ouverture pour 1 ou 2 tuyaux du diamètre de 10 cm, la connexion peut être faite soit derrière soit en haut, à votre choix.
3. Monter le manchon sur l'ouverture d'air (en haut ou en bas). Fermer l'ouverture qui n'est pas nécessaire avec le couvercle fourmi. Faire attention à ce que les flèches, lors du placement du manchon postérieur, indiquent le haut sur le clapet non-retour.
4. Enlever la grille de la hotte (voir substitution filtre acrylique) et appuyer l'appareil sous l'ouverture.
5. Fixer le tuyau de décharge sur le manchon et relier le câble électrique.
6. Pousser l'appareil dans le lieu d'encastrement approprié jusqu'à entendre le déclic. Ensuite serrer les 4 vis de fixation des ressorts (Fig. 7/1) et monter les deux lampes (Fig. 6/4). Remettre la grille.

Connexion électrique

Contrôle que la valeur de tension d'alimentation de votre installation électrique corresponde à celle indiquée sur la plaquête signalétique de l'appareil.

Attention: si l'appareil n'est pas pourvu de prise de courant pour l'installation fixe, il faut prévoir un dispositif de séparation qui assure l'omnipolaire déconnexion du réseau avec une distance d'ouverture des contacts d'au moins 3 mm.

Mode d'emploi

L'appareil possède 3 interrupteurs : 4/1 général qui exclut toute possibilité de fonctionnement de la hotte 4/2 lumière 4/3 sélecteur vitesse

Entretien

Note - En cas d'intervention, débrancher l'appareil. L'air avec vapeurs et odeurs est aspiré en premier par un filtre anti-graisse et, si la hotte est filtrante, à travers le filtre anti-odeurs. L'efficacité de l'appareil dépend du bon état des filtres.

Filtre anti-graisse

Il absorbe les particules de graisse des vapeurs en protégeant la cuisine et les meubles des résidus graisseux. Il peut être de trois types différents:

1. Acrylique Lavable à des intervalles plus ou moins fréquents selon l'emploi de l'appareil mais au moins une fois tous les 30 jours de fonctionnement de la hotte; il doit être lavé à main à l'eau tiède avec détergent biodégradable (ne pas tordre le filtre, le presser simplement dans un chiffon pour le séchage).
2. En papier spécial Non lavable (à raies rouges diagonales sur la partie supérieure du papier). Substituer le filtre quand les raies diagonales apparaissent sur la partie inférieure, visibles à travers les trous de la grille.
3. En couches d'aluminium : Il doit être changé tous les 10/15 jours (en conditions normales d'emploi) en le mettant dans une solution dégraissante ou dans le lave-vaiselle. Durant cette opération, faire attention à ne pas endommager le filtre en le comprimant, étant donné qu'il est formé par différentes couches d'alliage léger.

Filtre charbon actif anti-odeur

L'air aspiré passe à travers le filtre charbon et est purifié des odeurs. Ce filtre ne peut être lavé et devra être substitué selon la fréquence d'emploi (environ 2 fois par an).

Substitution du filtre anti-graisse et anti-odeur

1. Pousser les 2 poignées l'une contre l'autre (Fig. 5/1) et décrocher la grille du logement.
2. Avec la grille suspendue, décrocher les fers arrêté-filtre (Fig. 6/1) et enlever le filtre anti-graisse.
3. Pour un meilleur nettoyage de la grille, cette dernière peut être décrochée de la hotte en enlevant le fer suspension grille (Fig. 6/2). 4. Pour substituer le litre charbon il suffit tourner en sens antihoraire. Le nettoyage extérieur de la hotte doit être effectué avec une éponge humide et détiquant neutre ou avec un chiffon humecté d'alcool dénaturé. Au cas où, en actionnant l'interrupteur approprié les lampes ne s'allument pas, contrôler qu'elles soient bien vissées avant d'appeler le SAV.

Note - Les lampes à incandescence doivent être exclusivement du type «sphérique».

Note - Ne jamais mettre des lampes de puissance supérieure à celle indiquée sur le cache-lampe.

Normes de sécurité

Il est interdit de flamber des mets sous la hotte. Si vous faites de la friture, votre surveillance est indispensable pendant toute la durée de fonctionnement car l'huile surchauffée de friture s'enflamme facilement. Afin d'éviter un incendie, il est nécessaire de nettoyer fréquemment toutes les surfaces ; cela peut être effectué avec un chiffon et/ou un pinceau imbibé d'alcool éthylique dénaturé. Il est en outre important de démonter, nettoyer ou substituer fréquemment chaque filtre installé sur la hotte.
