D2 GL - Table_de_cuisson_gaz ROSIERES - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil D2 GL ROSIERES au format PDF.
| Type d'appareil | Table de cuisson gaz |
| Grille de table | Amovible en acier inoxydable |
| Nombre de brûleurs | 2 |
| Brûleur rapide | Arrière, 3020 W |
| Brûleur semi-rapide | Avant, 1680 W |
| Commande brûleur rapide | Manette |
| Commande brûleur semi-rapide | Manette |
| Allumage | Bouton poussoir électrique |
| Matériau de la table | Non précisé |
| Dimensions | Non précisées |
| Couleur | Non précisée |
| Type de gaz | Non précisé |
| Sécurité | Non précisée |
| Type de commandes | Manettes rotatives |
| Installation | Encastrable |
| Poids | Non précisé |
FOIRE AUX QUESTIONS - D2 GL ROSIERES
Questions des utilisateurs sur D2 GL ROSIERES
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Table_de_cuisson_gaz au format PDF gratuitement ! Retrouvez votre notice D2 GL - ROSIERES et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil D2 GL de la marque ROSIERES.

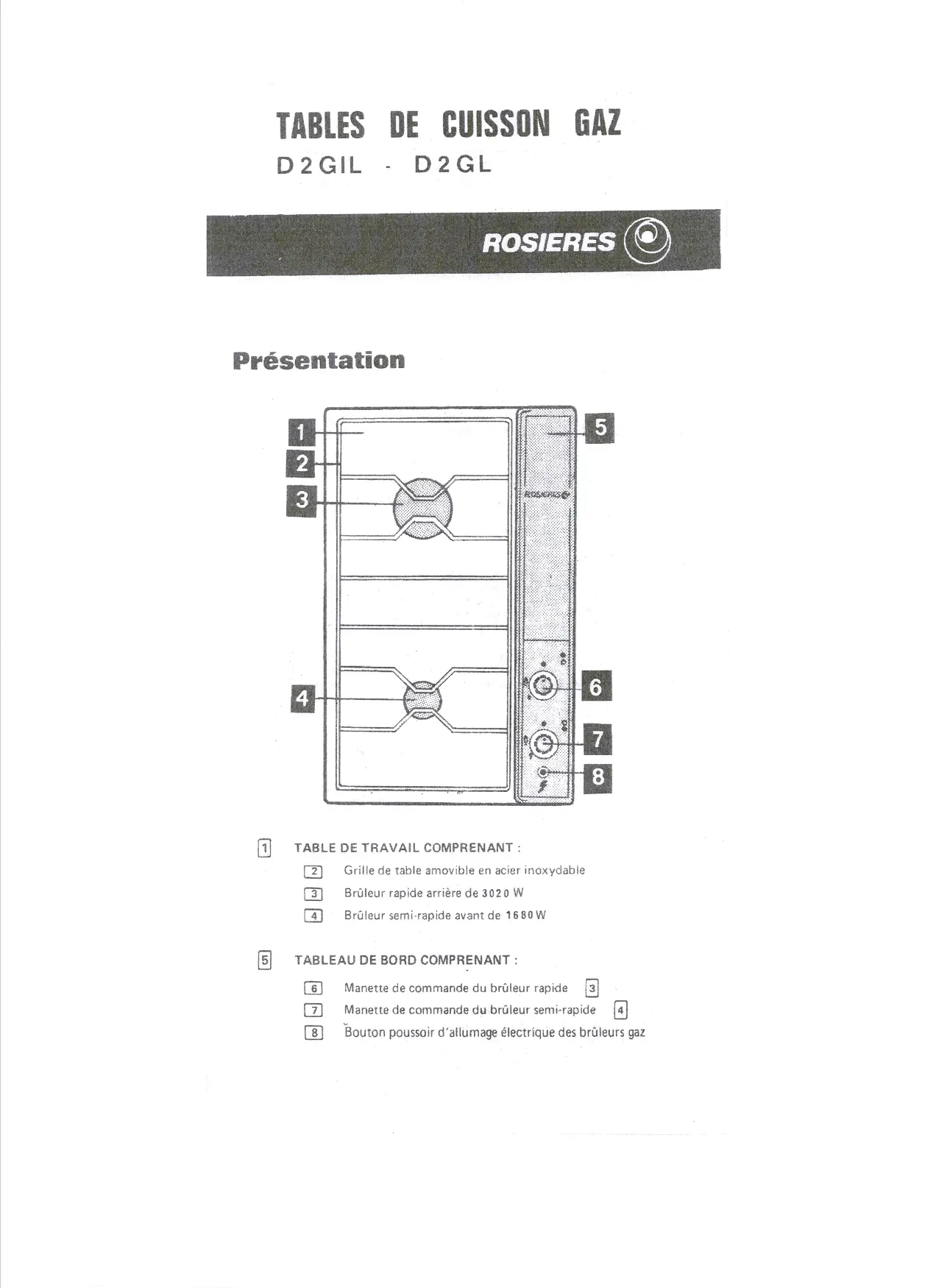

MODE D'EMPLOI D2 GL ROSIERES
2 Grille de table amovible en acier inoxydable
3 Brûleur rapide arrière de 3020 W
4 Brûleur semi-rapide avant de 1680 W
5 TABLEAU DE BORD COMPRENANT :
6 Manette de commande du brûleur rapide 3
7 Manette de commande du brûleur semi-rapide 4
8 Bouton poussoir d'allumage électrique des brûleurs gaz
DEBIT PRINCIPAL
Tous les injecteurs étant calibrés au gaz utilisé, il faut simplement s'assurer que les calibrages soient corrects et conformes au tableau.
Veiller également lors du branchement au butane ou au propane, au bon choix du détendeur.
- 28 mbar pour le butane
- 37 mbar pour le propane
REGLAGE DU RALENTI
Le réglage du ralenti peut s'effectuer tableau de bord enlevé, par exemple au cours du changement de gaz.
Il peut également s'effectuer tableau de bord en place. Dans ce cas, pour faciliter l'accessibilité de la vis de réglage de ralenti, on peut enlever la collerette du tableau de bord qui est simplement engagée.
Allumer le brûleur.
Tourner la manette jusqu'en butée et visser la vis de ralenti jusqu'à obtention d'une flamme réduite restant stable lorsqu'on passe du plein feu à la position ralenti.

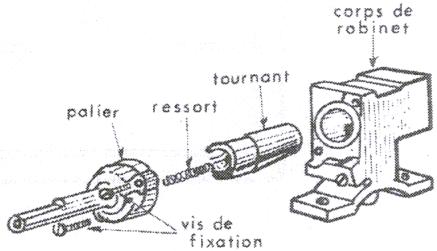

GRAISSAGE DES ROBINETS
Lorsqu'une manette devient dure à tourner, le graissage du tournant du robinet devient nécessaire.
* Fermer l'alimentation gaz et couper le courant
* Démonter le tableau de bord
* Dévisser les 2 vis de fixation du palier de robinet
* Sortir la tige solidaire du palier, son ressort de rappel, puis le «tournant» Avec un chiffon de toile fine imbibé d'essence, nettoyer le tournant et son logement dans le robinet
* Graisser légèrement le tournant seul avec la graisse spéciale Molykote 1102 B
* Introduire le tournant dans son logement et lui faire exécuter quelques manœuvres
* Sortir de nouveau le tournant et enlever l'excès de graisse. Veiller.en particulier à ce que l'orifice de passage du gaz soit bien rebouché
* Réintroduire le tournant, le ressort et la tige solidaire du palier et revisser le palier
* Remonter le tableau de bord.
D 2 GIL - D 2 GL
S.A. USINES DE ROSIERES - B.P. 44 - 18001 BOURGES CEDEX
R.C. Bourges B 553-720-053
Toutes ces caractéristiques sont données à titre indicatif. Soucieux de toujours améliorer la qualité de sa production, ROSIERES pourra apporter à ses appareils des modifications liées à l'évolution technique, en respectant les conditions fixées à l'article » du décret n° 78-464 du 24 mars 1978.
IMP. BLANCHARD-DOUCET
ATTENTION DANGER
Lorsque l'appareil est raccordé au réseau électrique et même si les commutateurs sont à l'arrêt, CERTAINS FILS SONT SOUS TENSION. Il est donc indispensable, soit de retirer la prise de courant générale, soit de couper le courant à l'interrupteur commandant l'appareil.
NE PAS UTILISER LE DISJONCTEUR GENERAL QUI POURRAIT ETRE REENCLENCHE PAR UN TIERS DURANT LE TRAVAIL DE REGLAGE.
Débarrasser la table de la grille et des chapeaux de brûleurs.
— Enlever la vis de fixation de chaque tête de brûleur, celle située vers l'extérieur de la table.
... Dégager la table tôle.
Pour démonter le tableau de bord, enlever les manettes et retirer les 2 vis de fixation du tableau situées aux extrémités, en dessous.
ACCES AUX INJECTEURS
L'injecteur est vissé sur le porte-injecteur.
— Après avoir démonté le corps de brûleur, retirer l'injecteur et placer celui qui convient au type de gaz et au brûleur en cours d'adaptation (voir tableau ci-dessous).
| NATURE DU GAZ\BRULEURS | RAPIDE | SEMI RAPIDE | ||
| Repères | correspondant | Repères | correspondant | |
| Butane - Propane | B | 0,87 | A | 0,63 |
| Gaz de ville | F | 2,60 | E | 1,75 |
| Gaz naturel | D | 1,32 | C | 0,93 |

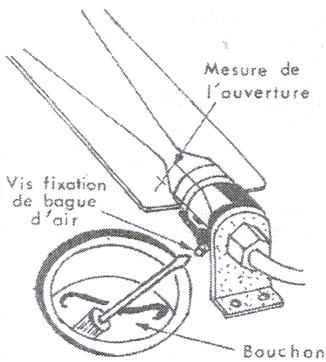

REGLAGE DES BAGUES D'AIR
- Passer un tournevis au travers du trou libéré par le bouchon pour desserrer la vis de maintien de la bague d'air.
- Effectuer le réglage de l'air par rotation de la bague sur le support d'injecteur.
- Resserrer la vis de maintien.
— Placer le bouchon.
Une flamme molle et à pointe blanche résulte d'un manque d'air : augmenter l'ouverture d'air.
Une flamme sèche et tendue, ou qui a tendance à décoller du brûleur résulte d'un excès d'air : fermer l'ouverture d'air.
| Nature du gaz\Brûleurs | SEMI RAPIDE | RAPIDE |
| Butane - Propane | ouvertes à fond | |
| Gaz de ville | 4 mm | 5,5 mm |
| Gaz naturel | 6 mm | 9 mm |
UTILISATION

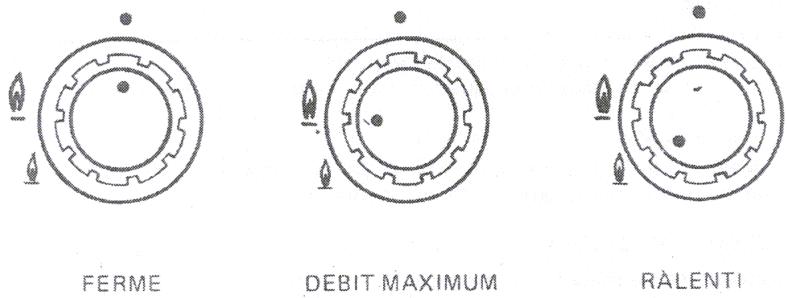

FONCTIONNEMENT
Un repère situé à côté de chaque manette permet de distinguer le foyer commandé.
Chaque brûleur est alimenté par un robinet à verrouillage de sécurité et à position de ralenti.

Entre les deux positions débit maximum et ralenti se trouvent toutes les allures intermédiaires.
ALLUMAGE
Pousser légèrement sur la manette et la tourner vers la gauche.
Le débit maximum est obtenu lorsque la manette se trouve face au repère grande flamme.
En poursuivant la rotation de la manette dans le même sens, on réduit le débit jusqu'au minimum obtenu face au repère petite flamme.

Allumer le brûleur : effectuer une pression sur le bouton poussoir situé sur le tableau de bord, puis le libérer. C'est à ce moment que se produit l'étincelle et que le brûleur s'allume.
Casseroles de moins de 14 cm

Petit bruleur ≈ petit récipient
Casseroles de 14 cm ou plus

Gros bruleur = Grand récipient
Manche brulé

MAUVAIS
Gaspillage de gaz
Mise en place du couvercle dès ébullition

BON
Flammes ne dépassant pas Economie de GAZ
ENTRETIEN
LA GRILLE
La coloration des fils inox à l'emplacement des brûleurs est inévitable du fait de l'augmentation de la température. Toutefois, vous pouvez atténuer cette coloration et redonner un aspect correct à la grille en la frottant avec un tampon à récurer accompagné de poudre abrasive.
LES CHAPEAUX DE BRULEURS
* Ils sont simplement posés. Vous n'aurez qu'à les enlever et les nettoyer avec une éponge humide, légèrement savonneuse.
* Ne pas les plonger dans l'eau froide immédiatement après une utilisation afin d'éviter que le choc thermique provoque la rupture de l'émail.
* L'emploi de produits abrasifs n'est pas conseillé car ils rayent l'émail et le rendent terne.
* Si les trous sont encrassés, brossez les chapeaux à l'eau savonneuse, puis séchez avec un chiffon propre.
LE TABLEAU DE BORD
Pour conserver au bandeau son aspect impeccable, il faut éviter de le frotter avec des produits abrasifs ou avec un chiffon sec et sale. Une éponge humide, légèrement savonneuse puis un chiffon sec et propre conviennent parfaitement. Pour faciliter votre tâche, vous pouvez enlever les manettes en les tirant vers l'avant.
Ne pas faire de pesée sur la collerette. Si la manette est dure, passez un chiffon derrière le corps de la manette puis tirer sur le chiffon
LES PARTIES EMAILLEES
Nettoyez-les simplement à l'eau savonneuse lorsque l'appareil est froid. Essuyez-les avec un chiffon sec et propre. En les nettoyant à chaud, vous risquez de ternir l'émail.
LES PARTIES INOX
Pour l'entretien des parties inox, utilisez les produits usuels du commerce. Ces produits suffisent à «effacer» la légère coloration de l'inox pouvant apparaître après une utilisation prolongée de l'appareil.
ATTENTION
Pour bénéficier de la garantie ROSIERES, ne pas omettre de faire dater et signer, par votre installateur, le certificat de garantie.
PIECES DE RECHANGE
En cas de réclamation, ou pour commander une pièce de rechange, indiquer :
1° le type de l'appareil et le numéro de série qui figurent sur la plaque signalétique située sur le caisson.
2° la désignation de la pièce.
EXEMPLE : Table D 2 GIL N°2584814 1 manette de robinet gaz.
OU VOUS ADRESSER :
* Pour commander une pièce de rechange :
A VOTRE REVENDEUR
* En cas de réclamation :
S.A. DES USINES DE ROSIERES Service Assistance Technique ROSIERES - 18400 - SAINT FLORENT SUR CHER Tél. (36) 26-00-93 - (36) 26-01-95 Télex : Rosières Usine 760014 F
INSTALLATION

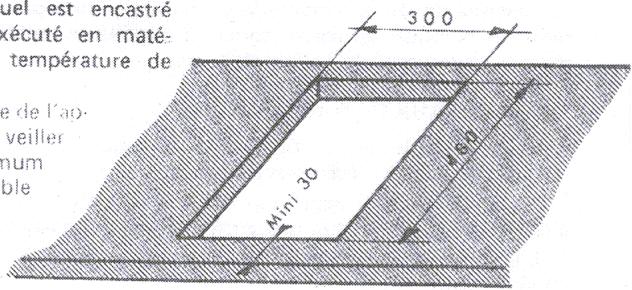

ENCASTREMENT
Le meuble dans lequel est encastré l'appareil doit être exécuté en matériaux résistant à la température de 100°.
Lors de la mise en place de l'appareil dans la découpe, veiller à le pousser au maximum du côté bandeau. La table se trouvera ainsi centrée par rapport à la découpe.
ATTENTION


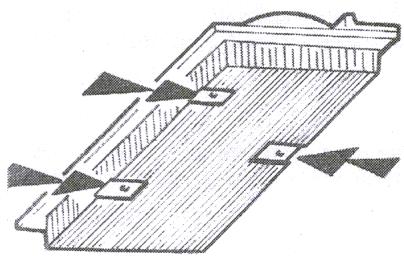

FIXATION DE LA TABLE
Le caisson de la table est équipé au-dessous, de 3 emplacements prévus pour recevoir les brides de fixation destinées à l'immobilisation de la table sur le meuble.
Disposition des emplacements

Avec la table est livré un joint d'étanchéité de 6 mm.
Placer ce joint sous le petit bord extérieur du caisson, le plus près possible du bord extérieur.
Effectuer une pression sur la bordure du caisson afin que le joint s'écrase et assure une étahchéité parfaite.
RACCORDEMENTGAZ
Les appareils incorporés dans les éléments de cuisine doivent obligatoirement être raccordés par une canalisation rigide.
(Voir «Guide pratique des installations Gaz» édité par GDF).
Les tables de cuisson à encastrer sont donc livrées sans embout pour tuyau souple.
Le raccordement doit être effectué par une canalisation rigide en aval d'un robinet à deux raccords «Union».
La table est réglée en usine pour un gaz déterminé. La nature de ce gaz est indiquée de façon très apparente sur les étiquettes apposées sur l'emballage. Dans le cas d'utilisation avec un autre gaz il est nécessaire d'adapter l'appareil à cette nouvelle fonction.
Cette adaptation consiste à :
- Mettre en place l'injecteur approprié
- Régler la position de la bague d'air
... Régler le ralenti.
