Type de produit	Table de cuisson gaz encastrable
Marque	ROSIERES
Modèle	D2 GIL
Nombre de brûleurs	4 brûleurs gaz
Brûleur rapide arrière	1 brûleur de 3020 W
Brûleur semi-rapide avant	1 brûleur de 1680 W
Autres brûleurs	2 brûleurs semi-rapides (1680 W chacun)
Grille de table	Amovible en acier inoxydable
Allumage	Électrique par bouton poussoir
Type de gaz compatible	Butane, propane, gaz de ville, gaz naturel (avec adaptation)
Pression gaz butane/propane	28 mbar / 37 mbar
Raccordement gaz	Canalisation rigide avec robinet union
Alimentation électrique	220-240 V (pour allumage)
Fonctions de sécurité	Robinets à verrouillage de sécurité, arrêt automatique si flamme éteinte
Réglage ralenti	Vis de réglage accessible après dépose du bandeau
Graissage des robinets	Nécessite graisse Molykote 1102 B
Entretien grille	Nettoyage avec poudre abrasive et tampon
Entretien chapeaux	Nettoyage à l'eau savonneuse, éviter choc thermique
Pièces de rechange	Injecteurs, manettes, chapeaux disponibles
Garantie	Sous réserve de certification par l'installateur

FOIRE AUX QUESTIONS - D2 GIL ROSIERES

Comment adapter la table de cuisson au gaz de ville ou au gaz naturel ?

Il faut remplacer les injecteurs par ceux adaptés au nouveau gaz (voir tableau dans la notice), régler les bagues d'air et ajuster le ralenti. Utilisez les repères et diamètres indiqués : pour gaz de ville, injecteur repère F (2,60 mm) pour brûleur rapide et E (1,75 mm) pour semi-rapide ; pour gaz naturel, repère D (1,32 mm) et C (0,93 mm).

Que faire si une manette devient dure à tourner ?

Il est nécessaire de graisser le tournant du robinet. Coupez l'alimentation gaz et électrique, démontez le tableau de bord, nettoyez le tournant avec de l'essence, appliquez de la graisse spéciale Molykote 1102 B sur le tournant seul, puis remontez.

Comment nettoyer la grille en inox sans la rayer ?

Utilisez un tampon à récurer imprégné de poudre abrasive pour atténuer la coloration due à la chaleur. Frottez doucement pour ne pas rayer l'inox.

Pourquoi la flamme est-elle molle et à pointe blanche ?

Cela indique un manque d'air. Augmentez l'ouverture de la bague d'air en desserrant sa vis de maintien et en tournant la bague pour laisser plus d'air.

Comment régler le ralenti des brûleurs ?

Vissez la vis de ralenti à fond, puis dévissez de 2 tours. Allumez le brûleur, tournez la manette en butée, puis vissez la vis jusqu'à obtenir une flamme réduite stable lorsque vous passez du plein feu au ralenti.

Quels types de casseroles utiliser pour éviter les accidents ?

Utilisez des casseroles adaptées à la taille du brûleur : petit brûleur pour récipients de moins de 14 cm, gros brûleur pour récipients de 14 cm ou plus. Les flammes ne doivent pas dépasser le fond de la casserole pour éviter les brûlures et le gaspillage de gaz.

Comment procéder à l'allumage des brûleurs ?

Poussez légèrement la manette et tournez-la vers la gauche. Ensuite, appuyez sur le bouton poussoir d'allumage électrique situé sur le tableau de bord jusqu'à ce que l'étincelle enflamme le gaz. Relâchez le bouton.

Où trouver le numéro de série et le type de l'appareil ?

Ils figurent sur la plaque signalétique située sur le caisson (sous la table). Exemple : 'Table D2 Gil N°2584814'.

Comment fixer la table de cuisson sur le meuble ?

Utilisez les brides de fixation fournies. Placez le joint d'étanchéité de 6 mm sous le bord extérieur du caisson, puis poussez l'appareil pour centrer la table par rapport à la découpe. Serrez les brides par le dessous.

Quels produits d'entretien utiliser pour le bandeau et les parties émaillées ?

Pour le bandeau, utilisez une éponge humide légèrement savonneuse puis un chiffon sec. Pour les parties émaillées, nettoyez à froid avec de l'eau savonneuse. Évitez les produits abrasifs qui rayent l'émail et ternissent les surfaces.

MODE D'EMPLOI D2 GIL ROSIERES

Grille de table amovible en acier inoxydable
3 Bruleur rapide arriere de 3020 W
4 Bruleur semi-rapide avant de 1680 W

TABLEEAUDBORDCOMPRENANT:

6 Manette de commande du bruleur rapide 3
7 Manette de commande du bruleur semi-rapide 4
8 Bouton poussoir d'allumage electrique des bruleurs gaz

DEBIT PRINCIPAL

Tous les injecteurs étant calibrés au gaz utilisé, il faut simplement s'assurer que les calibrages soient corrects et conformes au tableau.

Veiller également lors du branchement au butane ou au propane, au bon choix du détendeur.

• 28 mbar pour le butane
• 37 mbar pour le propane

REGLAGE DURALENTI

Le réglage du ralenti peut s'effectuer tableau de bord enlevé, par exemple au cours du changement de gaz.

Il peut également s'effectuer tableau de bord en place. Dans ce cas, pour facilitier l'accessibilité de la vis de réglage de ralenti, on peut enlever la collerette du tableau de bord qui est simplement engagée.

Visser à fond la vis de ralenti, puis desserer-la de 2 tours.

Allumer le bruleur.

Tourner la manette jusqu'en butée et visser la vis de ralenti jusqu'à obtention d'une flamme réduite restant stable lorsqu'on passé du plein feu à la position ralenti.

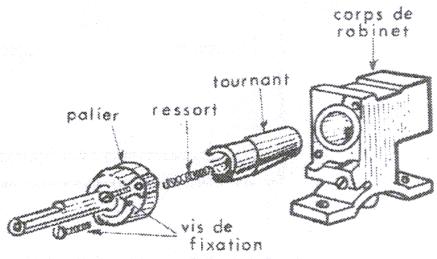

GRAISSAGE DES ROBINETS

Lorsqu'une manette devient dure à tourner, le graissage du tournant du robinet devient nécessaire.

• Fermer l'alimentation gaz et couper le courant
• Démonter le tableau de bord
• Dévisser les 2 vis de fixation du palier de robinet
• Sortir la tige solidaire du palier, son ressort de rappel, puis le «tournant» Avec un chiffon de toile fine imbibé d'essence, nettoyer le tournant et son logement dans le robinet
• Graisser légèrement le tournant seul avec laGRAISSSE spéciale Molykote 1102 B
• Introduire le tournant dans son logement et lui faire exécuter quelques manèuvres
• Sortir de nouveau le tournant et enlever l'excess deGRAISS. Veiller.en particulier a ce que I'orifice de passage du gaz soit bien rebouché
• Réintroduire le tournant, le ressort et la tige solidaire du palier et revisser le palier
• Remonter le tableau de bord.

TABLES DE CUISSON GAZ

D2GIL - D2GL

S.A.USINES DE ROSIERES-B.P.44-18001 BOURGES CEDEX

R.C. Bourges B 553-720-053

Toutes ces caractéristiques sont données à titre indicatif. Soucieux de tousjours améliorer la qualité de sa production, ROSIERES pourra apporter à ses apparèls des modifications liées à l'évolution technique, en respectant les conditions fixées à l'article du décret n° 78-464 du 24 mars 1978.

IMP. BLANCHARD-DOUCET

LEVAGE DE LA TABLE DE TRAVAIL

ATTENTION DANGER

Lorsque l'appareil est raccordé au réseau électrique et même si les commutateurs sont à l'arrêt, CERTAINS FILS SONT SOUS TENSION. Il est donc indispensable, soit de retarder la prise de courant générale, soit de couper le courant à l'interrupteur commandant l'appareil.

NE PAS UTILISER LE DISJONCTEUR GENERAL QUI POURRAIT ETRE REENCLENCHE PAR UN TIERS DURANT LE TRAVAIL DE REGLAGE.

Debarrasser la table de la grille et des chapeaux de brûleurs

Enlever la vis de fixation de chaque tete de bruleur, celle située vers l'extérieur de la table.
Dégager la table tôle.

Pour démonter le tableau de bord, enlever les manettes et-retirer les 2 vis de fixation du tableau situées aux extrémites, en dessous.

ACCES AUX INJECTEURS

L'injecteur est vissé sur le porte-injecteur.

• ÀpRES avoir démontré le corps de brûleur, restorer l'injecteur et placer celui qui convient au type de gaz et au brûleur en cours d'adaptation (voir tableau ci-dessous).

NATURE DU GAZ	RAPIDE		SEMI RAPIDE
	Repères	φ correspondant	Repères	φ correspondant
Butane - Propane	B	0,87	A	0,63
Gaz de ville	F	2,60	E	1,75
Gaz naturel	D	1,32	C	0,93

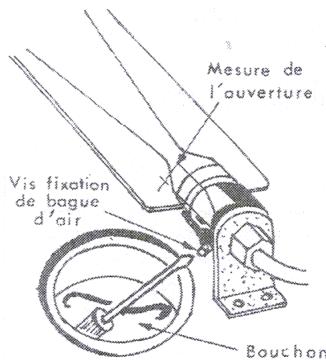

REGLAGE DES BAGUES D'AIR

Le réglage des bagues d'air s'effectue par le dessous après avoir retire le bouchon tenu par un clip.

• Passer un tournevis au travers du trou libre par le bouchon pour desserrer la vis de maintain de la bague d'air.
  Effectuer le réglage de l'air par rotation de la bague sur le support d'injecteur.
• Resserrer la vis de maintainien.
• Placer le bouchon.

Une flamme molle et à pointe blanche résultat d'un manque d'air: augmenter l'ouverture d'air.

Une flamme sèche et tendue, ou qui a tendance à décoller du brûleur résultat d'un excess d'air: fermer l'ouverture d'air.

Brûleurs Nature du gaz	SEMI RAPIDE	RAPIDE
Butane - Propane	ouvertes à fond
Gaz de ville	4 mm	5,5 mm
Gaz naturel	6 mm	9 mm

UTILISATION

FONCTIONNEMENT

Un repère situé à côté de chaque manette permet de désigner le foyer commandé.

Chaque brûleur est alimenté par un robinet à verrouillage de sécurité et à position de ralenti.

FERME

DEBIT MAXIMUM

RALENTI

Entre les deux positions débit maximum et ralenti se trouvent toutes les allures intermédiaires.

ALLUMAGE

Pousser légèrement sur la manette et la tourner vers la gauche.
Le débit maximum est obtenu lorsque la manette se trouve face au repère grande flamme.

En poursuivant la rotation de la manette dans le même sens, on réduit le début jusqu'au minimum obtenu face au repère petite flamme.

Allumer le brûleur: effectuer une pression sur le bouton pousoir situé sur le tableau de bord, puis le libérer. C'est à ce moment que se produit l'étincelle et que le brûleur s'allume.

Casseroles de moins de 14cm

Petit bruleur = petit récipient

Casseroles del4cm ou plus

Grosbruleur = Grand récipient

Manche brule

MAUVAIS

Gaspillage de gaz

Mise en place du couvercie des ébullition

BON

Flammes ne dépassant pas Economie de GAZ

ENTRETIEN

LA GRILLE

La coloration des fils inox à l'emplacement des brûleurs est incéitable du fait de l'augmentation de la température. Toutefois, vous pouvez atténuer cette coloration et redonner un aspect correct à la grille en la frottant avec un tampon à recuner arrivagé de poudre abrasive.

LES CHAPEAUX DE BRULEURS

• IlIs sont simplement posés. Vous n'aurez qu'a les enlever et les nettoyer avec une éponge humide, légarement savonneuse.
• Ne pas les plonger dans l'eau froide immédiatement après une utilisation afin d'évitier que le chic thermique provoque larupture de l'émail.
• L'emploi de produits abrasifs n'est pas conseillé car ils rayent l'émail et le rendent terme.
• Si les trouss sont encrassés, Brossez les chapeaux à l'eau savonneuse, puis se-chez avec un chiffon propre.

LE TABLEAU DE BORD

Pour conserver au bandeau son aspect impeccable, il faut éviter de le frottier avec des produits abrasifs ou avec un chiffon sec et sale. Une éponce humide, légèrement savonneuse puis un chiffon sec et propre conviennent parfaitement. Pour facilitier votre tâche, vous pouvez enlever les manettes en les tirant vers l'avant.

Ne pas faire de pesée sur la collerette. Si la manette est dure, passez un chiffon derrière le corps de la manette puis tirer sur le chiffon

LESPARTIESEMAILLEES

Nettoyez-les simplement à l'eau savonneuse lorsque l'appareil est froid. Essuyez-les avec un chiffon sec et propre. En les nettoyant à chaud, vous risquez de terrir l'émail.

LESPARTIESINOX

Pour l'entretien des parties inox, utilisez les produits usuels du commerce. Ces produits suffisent à « effacer» la légere coloration de l'inox pouvant apparaitre après une utilisation prolongée de l'appareil.

ATTENTION

Pour bénéficier de la garantie ROSIERES, ne pas omettre de faire dater et signer, par votre installerateur, le certificat de garantie.

PIECES DE RECHANGE

En cas de réclamation, ou pour commander une piece de rechange, indi-quer:

1" le type de l'appareil et le nombre de série qui figurent sur la plaque signaletique située sur le caisson.
2* la désignation de la piece.

EXAMPLE: Table D 2 Gil N°2584814

1 manette de robinet gaz.

OU VOUS ADRESSER :

• Pour commander une piece de rechange :
  AVOTRE REVENDEUR
  En cas de réclamation ?

S.A. DES USINES DE ROSIERES

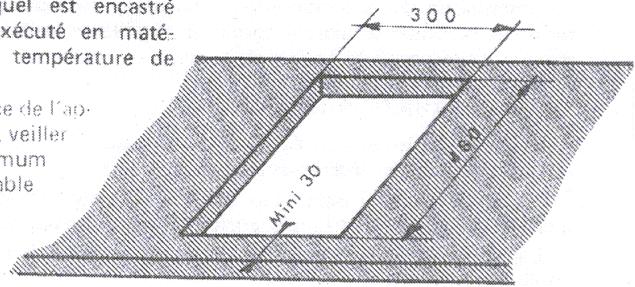

Le meuble dans lequel est encastré l'appareil doit être exécuté en matériaux résistant à la température de 100^

Lors de la mise en place de I'appareil dans la découvert, veiller à le pousser au maximum du côte bandeau. La table se trouvera ainsi centree par rapport à la découvert.

ATTENTION

Il est recommandé de ne pas placer de cloison directement pres du dessous de l'appareil afin de ne pas générer la bonne circulation de l'air autour du fond de l'appareil.

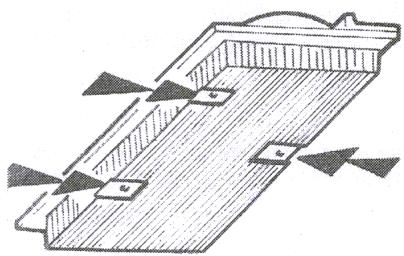

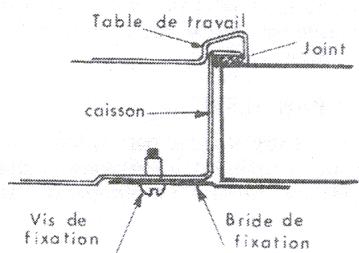

FIXATION DE LA TABLE

Le caisson de la table est équipé au-dessous, de 3 emplacements prévus pour receivevoir les brides de fixation destinées à l'immobilisation de la table sur le meuble.

Disposition des emplacements

Brides de fixation

MISE EN PLACE DU JOINT D'ETANCHEITE

Avec la table est livre un joint d'etanchete de 6 mm.

Placer ce joint sous le petit bord extérieur du caisson, le plus pres possible du bord extérieur.

Effectuer une pression sur la cordure du caisson afin que le joint s'écrase et assure une étabchéité parfaite.

RACCORDEMENT GAZ

Les appareils incorporeés dans les éléments de cuisine doivent obligatoirement être raccordés par une canalisation rigide.

(Voir «Guide pratique des installations Gaz» édité par GDF).

Les tables de cuisson à encastrer sont donc livrées sans embout pour tuyau souple.

Le raccordement doit être effectué par une canalisation rigide en aval d'un robinet à deux raccords «Union».

La table est reglee en usine pour un gaz déterminé. La nature de ce gaz est indiquée de façon très apparente sur les étiquettes apposées sur l'emballage. Dans le cas d'utilisation avec un autre gaz il est nécessaire d'adapter l'appareil à cette nouvelle fonction.

Cette adaptation consiste à :

• Mettre en place l'injecteur approprié
• Régler la position de la bague d'air
• Regler alenti.
