DS 115/E - Scie PROXXON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie à chantourner de table
Marque	Proxxon
Modèle	DS 115/E
Dimensions (L x l x h)	Environ 300 x 200 x 200 mm
Poids	Environ 3 kg
Alimentation	230 V ~ 50 Hz
Puissance absorbée	100 W
Vitesse de coupe (réglable)	500 à 1500 courses/min
Course de la lame	15 mm
Profondeur de coupe max. (bois)	50 mm
Angle de coupe	0° à 45° inclinable
Table de travail	Métallique, dimensions env. 200 x 150 mm
Type de lame	Lames à chantourner (standard et à queue)
Système de tension de lame	Par molette, réglage sans outil
Protection contre les redémarrages	Oui (protection anti-redémarrage)
Interrupteur marche/arrêt	Avec verrouillage de sécurité
Éclairage de travail	Lampe LED intégrée
Raccordement aspiration	Diamètre 35 mm
Niveau sonore	Environ 70 dB(A)
Entretien et nettoyage	Nettoyer régulièrement les copeaux; huiler les parties mobiles; vérifier la tension de la lame
Sécurité	Utiliser des lunettes de protection; ne pas porter de vêtements amples; débrancher avant changement de lame
Pièces détachées et réparabilité	Lames de rechange disponibles; moteur et interrupteur remplaçables par un professionnel

FOIRE AUX QUESTIONS - DS 115/E PROXXON

Comment changer la lame de la scie Proxxon DS 115/E ?

Débranchez l'appareil. Desserrez la molette de tension de la lame. Retirez l'ancienne lame, placez la nouvelle (dents vers le bas pour une coupe vers l'avant) et tendez-la à l'aide de la molette jusqu'à ce qu'elle émette un son clair. Ne pas trop tendre.

Quelle est la profondeur de coupe maximale dans le bois ?

La profondeur de coupe maximale dans le bois est d'environ 50 mm avec une lame standard.

Comment régler la vitesse de coupe ?

La vitesse est réglable par un potentiomètre situé sur le côté de la machine. Tournez-le pour augmenter ou diminuer la vitesse entre 500 et 1500 courses par minute.

Comment incliner la table pour des coupes en biseau ?

Dévissez le bouton de blocage sous la table, inclinez la table à l'angle souhaité (0° à 45°) et resserrez le bouton. Utilisez le rapporteur pour un réglage précis.

Puis-je utiliser des lames de scie à ruban standard ?

Non, utilisez uniquement des lames à chantourner de longueur adaptée (environ 130 mm). Les lames à ruban ne conviennent pas.

Comment entretenir la machine ?

Nettoyez régulièrement les copeaux avec un aspirateur. Huilez les parties mobiles (guide-lame, mécanisme de tension) avec une huile légère. Vérifiez la tension de la lame avant chaque utilisation.

Que faire si la lame casse pendant l'utilisation ?

Débranchez immédiatement l'appareil. Retirez les morceaux de lame avec précaution. Remplacez la lame par une neuve. Si le problème persiste, vérifiez que vous utilisez la bonne tension.

La scie vibre beaucoup, est-ce normal ?

Une légère vibration est normale. Si elle est excessive, vérifiez que la lame est correctement tendue, que la table est stable et que la machine est sur une surface plane. Serrez les vis de fixation.

Puis-je couper du métal avec cette scie ?

Oui, avec une lame adaptée au métal (à denture fine) et à faible vitesse. Portez des protections oculaires et acoustiques. La profondeur de coupe sera réduite.

Comment raccorder un aspirateur ?

Utilisez un adaptateur pour tuyau de 35 mm. Branchez le tuyau d'aspiration sur la sortie prévue à l'arrière de la machine. Cela réduit la poussière et les copeaux.

MODE D'EMPLOI DS 115/E PROXXON

PROXXON

Your device does not work properly? Please read the operating instructions again carefully. If the unit is in fact defective, please send it to:

PROX-Tech, Inc.

2555 Tate Blvd SE

PO Box 1909

Hickory, NC 28603-1909

We will respond in a prompt and reliable manner. You can also order any necessary spare parts from this address.

Order any necessary spare parts from this address. Important: A short description of the fault helps us to respond

even more quickly. When returning a device within the warranty

period, please enclose the relevant purchase receipt.

Made in Germany by PROXXON GmbH, D-54518 Niersbach, Im Spanischen 18-24

PROXXON

DS 115/E

Manual

Fig. 6

Fig. 7

Fig. 8

Fig. 9

Fig. 10

-2-

Fig. 1

Fig. 2 Fig. 3

Fig. 4 Fig. 5

Operating Instructions Scroll saw DS 115/E

Foreword

Dear Customer,

The PROXXON scroll saw DS 115/E is the ideal device for curved cuts in wood, plastic or non-ferrous metals. To use the saw safely and correctly, please read the attached safety regulations and control note carefully before using the device.

This instruction manual covers:

- safety regulations

• operation and maintenance

- spare parts list

Foreword 4

General safety instructions ....4 Additional safety instructions ....5

Safety instructions for all double insulated tools . . . .6

Additional safety instructions for table saws .....6

Description of the machine 7

Technical data Operation 8

Mounting the machine ....8

Fastening the saw bow .8

Fitting the saw blade 8

Connecting the vacuum cleaner 8

Working with the scroll saw....8

Maintenance 9

Please read carefully!

Using this instruction manual will

• make it easier for you to get used to the machine,

- help prevent faults occurring due to improper use

• increase the service life of your machine

，

-4--13-

General safety instructions

Read and become familiar with this entire instructions

manual.

Learn the tools' applications, limitations and possible hazards.

[Non-Text]

1. KEEP GUARDS IN PLACE and in working order.

2. REMOVE ADJUSTING KEYS AND WRENCHES. Form habit of checking to see that keys and adjusting wrenches are removed from tool before turning it on.

3. KEEP WORK AREA CLEAN. Cluttered areas and

berches invite accidents.

1. DON'T USE IN DANGEROUS ENVIRONMENT. Don't use power tools in damp or wet locations, or

Don't use power tools in camp or hot locations, so expose them to rain. Keep work area well lighted.

1. CHILDREN AWAY. All visitors should be kept a

safe distance from work area.

1. MAKE WORKSHOP KID PROOF with padlocks

2. DON'T FORCE TOOL. It will do the job better and

safer at the rate for which it was designed.

1. USE RIGHT TOOL. Don't force tool or attachment

to do a job for which it was not designed.

1. USE PROPER EXTENSION CORD. Make sure your

extension cord is in good condition. When using an extension cord, he gives to use one heavy

enough to carry the current your product will draw.

An undersized cord will cause a drop in line

voltage resulting in loss of power and overheating. Table 1 shown the correct size to use depending

Table 1 shows the correct size to use depending on cord length and nameplate ampere rating. If in

doubt, use the next heavier gage. The smaller the

gage number, the heavier the cord. Exception No. 4: The reference to the table and the table

No. 1: The reference to the table and the table itself may be omitted if a statement indicating the

appropriate gage and length is incorporated into

the instruction. Exception No. 2: The information

for a permanently connected tool

1. WEAR PROPER APPAREL. Do not wear loose

clothing, gloves, neckties, rings, bracelets, or other

jewellery which may get caught in moving parts. Non spin feetwear is recommended. Wear

protective hair covering to contain long hair.

Exception: The reference to gloves may be omitted

from the instructions for a grinder.

1. ALWAYS USE SAFETY GLASSES. Also use face or

dust mask if cutting operation is dusty. Everyday overglasses only have impact resistant lenses, they

By glasses only have impact resistant lenses, they are NOT safety glasses.

1. SECURE WORK. Use clamps or a vise to hold

work when practical. It's safer than using your

hand and it frees both hands to operate tool.

1. DON'T OVERREACH. Keep proper footing and

balance at all times.

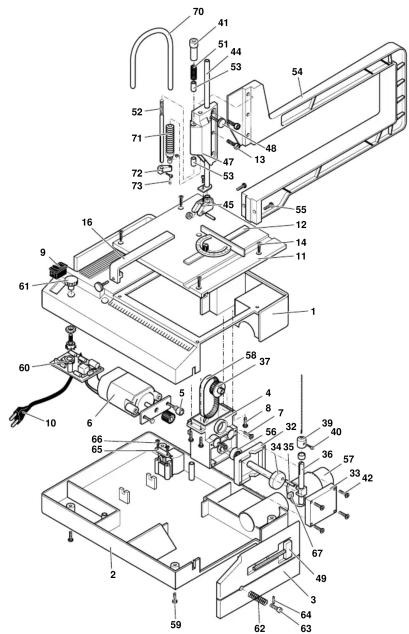

Schematics
