Type de produit	Gestionnaire d'énergie pour chauffage électrique
Marque	DELTA DORE
Modèle	PACK LABEL ACCUMULATEUR
Alimentation	230 V ~ 50 Hz
Zones de chauffage	2 zones indépendantes
Fonctions principales	Programmation hebdomadaire, modes Confort, Économie, Automatique, Absence, Hors-gel
Délestage intégré	Oui, pour éviter les disjonctions
Affichage consommation	En kWh et en euros, avec option TYWATT 500
Options compatibles	TYWATT 500 (consommation), Typhoon 500 (télécommande), sonde extérieure
Type de chauffage compatible	Accumulateurs (Airélec, Applimo, Noirot), convecteurs, rayonnants, radiateurs
Réglage horaire	Pas de 1 minute, avec changement de jour à 00h00
Température hors-gel	Environ 7°C
Indice de protection	IP 20 (estimation)
Dimensions (approx.)	Encastré: 90 x 90 x 40 mm (estimation)
Poids (approx.)	0,2 kg (estimation)
Entretien	Nettoyage avec un chiffon sec, pas de produits abrasifs
Sécurité	Fonction hors-gel, délestage automatique
Réparabilité	Pièces détachées disponibles sur demande (estimation)
Garantie	2 ans (estimation standard)

FOIRE AUX QUESTIONS - PACK LABEL ACCUMULATEUR DELTA DORE

Comment activer le mode absence ?

Depuis les modes Confort, Économie ou Automatique, appuyez sur la touche Absence. Réglez le nombre de jours avec ⊕ ou ⊖, puis confirmez. Le chauffage passe en hors-gel et le chauffe-eau s'arrête.

Comment remettre à zéro les indicateurs de consommation ?

Pour les euros: appuyez 2 fois sur H puis maintenez OK 10 secondes jusqu'à voir 'EFFAC'. Pour les kWh: appuyez 3 secondes sur [p] puis validez.

Comment modifier le coût du kWh ?

Tournez le bouton sur ⇔, appuyez plusieurs fois sur OK jusqu'à CF6=0, passez à CF6=1 avec ⊕, puis appuyez sur la touche suivante pour ajuster chaque tranche avec ⊕ ou ⊖.

Pourquoi l'écran clignote-t-il ?

Cela indique une coupure secteur prolongée. Remettez simplement l'appareil à l'heure.

Comment utiliser une dérogation en mode automatique ?

En mode AUTO, appuyez sur la touche de la zone souhaitée pour sélectionner une allure (Confort, Medio, etc.). La dérogation s'arrête au prochain changement de programme.

Que faire si le chauffe-eau ne fonctionne plus ?

Mettez le Pack Label en mode Absence (touche) puis annulez immédiatement ce mode en rappuyant sur la même touche. Cela réactive le chauffe-eau en local.

Comment afficher la consommation en kWh par tranche tarifaire ?

Appuyez 3 secondes sur la touche 1 jusqu'à voir TOTAL et kWh. Puis appuyez brièvement sur 1 pour défiler les tranches (HC, HP, etc.).

Comment programner le chauffage zone par zone ?

Tournez le bouton sur PROG Z1 ou PROG Z2. Utilisez ⊕ et ⊖ pour régler chaque créneau horaire, et OK pour valider. Pour copier un jour sur le suivant, maintenez OK 2 secondes.

Quel est le rôle du délestage ?

Le délestage coupe temporairement le chauffage si la consommation électrique totale est trop élevée, évitant ainsi le disjoncteur. Les accumulateurs sont coupés en dernier.

Comment installer l'option TYWATT 500 ?

L'option TYWATT 500 (réf. 6110014) se connecte au Pack Label. Elle permet d'afficher séparément la consommation du chauffage, du chauffe-eau et des autres appareils. Suivez le guide d'installation fourni.

MODE D'EMPLOI PACK LABEL ACCUMULATEUR DELTA DORE

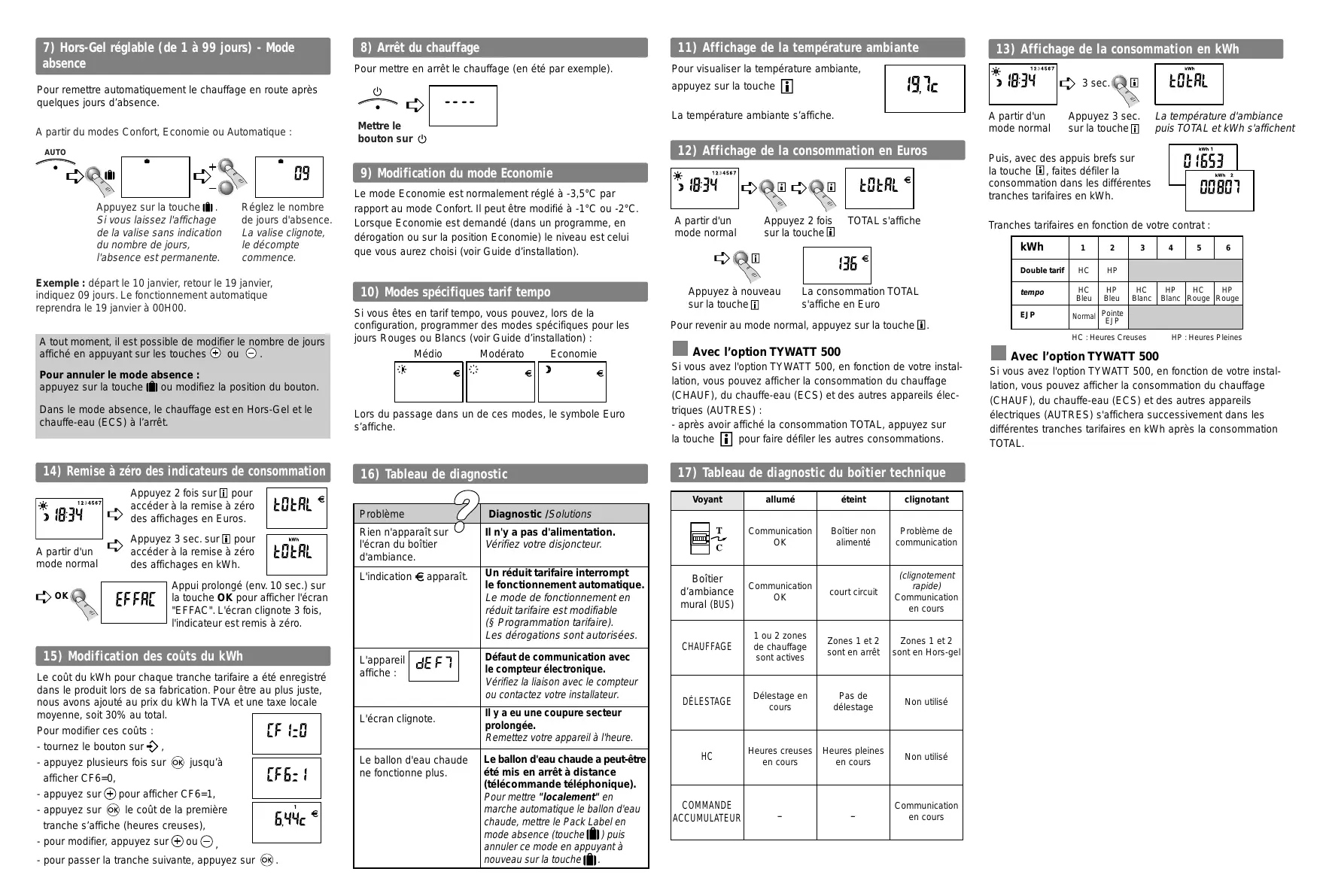

Hors-gel régliable (de 1 à 99 jours) - Mode absence

Pour remettre automatiquement le chauffage en route après quelques jours d'absence.

À partir des modes Confort, Économie ou Automatique :

Appuyez sur la touche. Si vous laissez l'affichage de la valise sans indication du nombre de jours, l'absence est permanente.

Réglez le nombre de jours d'absence. La valise clignote, le décompte commence.

Exemple : départ le 10 janvier, retour le 19 janvier, indiquez 09 jours. Le fonctionnement automatique reprendra le 19 janvier à 00H00.

À tout moment, il est possible de modifier le nombre de jours affiché en appuyant sur les touches ⊕ ou ⊖.

Pour annuler le mode absence : appuyez sur la touche ou modifiez la position du bouton.

Dans le mode absence, le chauffage est en hors-gel et le chauffe-eau (ECS) est à l'arrêt.

Remise à zéro des indicateurs de consommation

Appuyez 2 fois sur H pour accéder à la remise à zéro des affichages en euros.

Appuyez 3 sec. sur [p] pour accéder à la remise à zéro des affichages en kWh.

Appui prolongé (environ 10 secondes) sur la touche OK pour afficher l'écran "EFFAC". L'écran clignote 3 fois, l'indicateur est remis à zéro.

Modification des coûts du kWh

Le coût du kWh pour chaque tranche tarifaire a été enregistré dans le produit lors de sa fabrication. Pour être au plus juste, nous avons ajouté au prix du kWh la TVA et une taxe locale.

moyenne, soit 30 % au total.

Pour modifier ces coûts :

• tournez le bouton sur ⇔
• appuyez plusieurs fois sur OK jusqu'à afficher CF6=0,
• appuyez sur ⊕ pour afficher CF6=1,
• appuyez sur , le coût de la première tranche s'affiche (heures creuses),
• Pour modifier, appuyez sur ⊕ ou ⊖,
• Pour passer à la tranche suivante, appuyez sur la touche suivante.

Arrêt du chauffage

Pour mettre en arrêt le chauffage (en été par exemple).

Mettre le bouton sur

9) Modification du mode Économie

Le mode Économie est normalement réglé à -3,5 °C par rapport au mode Confort. Il peut être modifié à -1 °C ou -2 °C. Lorsque le mode Économie est demandé (dans un programme, en dérogation ou sur la position Économie), le niveau est celui que vous aurez défini (voir Guide d'installation).

10) Modes spécifiques tarif tempo

Si vous êtes en tarif tempo, vous pouvez, lors de la configuration, programmer des modes spécifiques pour les jours Rouges ou Blancs (voir Guide d'installation) :

Médio	Modérato	Economie
€	€	€

Lors du passage dans un de ces modes, le symbole Euro s'affiche.

Tableau de diagnostic

	le fonctionnement automatique. Le mode de fonctionnement en réduit tarifaire est modifiable (S Programmation tarifaire). Les dérogations sont autorisées.
L'appareil affiche :	Défaut de communication avec le compteur électronique. Vérifiez la liaison avec le compteur ou contactez votre installerure.
L'écran clignote.	Il y a eu une coupure secteur prolongée. Remettez votre apparéil à l'heure.
Le gallon d'eau chaude ne fonctionne plus.	Le gallon d'eau chaude a peut-être été mis en arrêt à distance (décode指令的réflexionique). Pourmettre "localément" en marche automatique le gallon d'eau chaude,mettrelePack Label en mode absence (touché) puis annuler ce mode en appuyant à nouveau sur la touche.

Affichage de la température ambiante

Pour visualiser la température ambiente, appuyez sur la touche.

La température ambiante s'affiche.

Affichage de la consommation en euros

Appuyez sur la touche

Le total s'affiche à l'écran.

Appuyez à nouveau sur la touche [ ].

La consommation totale s'affiche en euros.

Pour revenir au mode normal, appuyez sur la touche [1].

Avec l'option TYWATT 500

Si vous avez l'option TYWATT 500, en fonction de votre installation, vous pouvez afficher la consommation du chauffage (CHAUF), du chauffe-eau (ECS) et des autres appareils électriques (AUTRES) :

• Après avoir affiché la consommation totale, appuyez sur la touche i pour faire défiler les autres consommations.

Tableau de diagnostic du boîtier technique

Voyant	allumé	étéint	clignotant
T C	Communication OK	Boîtier non alimenté	Problème de communication
Boîtier d'ambiance mural (BUS)	Communication OK	court circuit	(clignotement rapide) Communication en cours
CHAUFFAGE	1 ou 2 zones de chauffage sont actives	Zones 1 et 2 sont en arrêt	Zones 1 et 2 sont en Hors-gel
DéLESTAGE	Délestage en cours	Pas de délestage	Non utilisé
HC	Heures creuses en cours	Heures pleines en cours	Non utilisé
COMMANDE ACCUMULATEUR	-	-	Communication en cours

Affichage de la consommation en kWh

Appuyez 3 sec. sur la touche

La température d'ambiance, puis TOTAL et kWh s'affichent.

Puis, avec des appuis brefs sur la touche 1, faites défiler la consommation dans les différentes tranches tarifaires en kWh.

Tranches tarifaires en fonction de votre contrat :

kWh	1	2	3	4	5	6
Double tariff	HC	HP
tempo	HC Bleu	HP Bleu	HC Blanc	HP Blanc	HC Rouge	HP Rouge
EJP	Normal	Pointe EJP

HC : Heures Creuses

HP : Heures Pleines

Avec l'option TYWATT 500

Si vous avez l'option TYWATT 500, en fonction de votre installation, vous pouvez afficher la consommation du chauffage (CHAUF), du chauffe-eau (ECS) et des autres appareils électriques (AUTRES). Elle s'affichera successivement dans les différentes tranches tarifaires en kWh après la consommation TOTALE.

Nous vous remercions de nous avoir témoigné votre confiance lors du choix de ce produit auprès de votre installateur.

Le PACK LABEL optimise la gestion de l'énergie électrique dans votre habitation. Il commande le chauffage sur 2 zones différentes.

En fonction de votre programmation et des périodes tarifaires, le PACK LABEL :

• renseigne l'accumulateur de la zone 1 (de marque Airélec, Applimo ou Noirot uniquement) sur les heures creuses / heures pleines et sur la température extérieure (sonde en option).
• pilote les convecteurs, rayonnants ou radiateurs des zones 1 et 2.

Le PACK LABEL réduit le coût de l'abonnement et évite les disjonctions en coupant le chauffage quand la consommation électrique est trop importante (délestage).

Le PACK LABEL permet de connaître totale.

2) Mise à l'heure

Le réglage se fait au pas de 1 minute.

Chaque passage à 0h00 vous permet de changer de jour.

Mettre le

bouton sur

Appui bref : + ou - 1 minute par appui.

Appui maintenu : réglage rapide.

(minutes puis heures)

Hors-gel permanent

Pour maintenir une température minimale afin d'éviter les risques dus au gel (environ 7°C).

Dans ce mode, seule la touche est autorisée (active).

Option TYWATT 500 (réf. : 6110014)

En fonction de votre installation, le TYWATT 500, associé au PACK LABEL, permet de connaître la consommation électrique (en kWh ou en euros) du chauffage, du chauffe-eau (ECS) et des autres usages (luminaires, électroménager...).

Option Typhoon 500 (réf. : 6201029)

Associé au PACK LABEL, le TYPHONE 500 permet de connaître la température ambiante et de commander son chauffage et son chauffe-eau (ECS) à distance par téléphone.

Option sonde extérieure (réf. : 6300032)

Associée au PACK LABEL, la sonde extérieure permet de renseigner les accumulateurs sur la température extérieure.

L'accumulateur

L'accumulateur prend la charge pendant les heures creuses. Ensuite, l'énergie accumulée est restituée pendant les heures pleines en fonction de l'ordre reçu par le Pack Label, de son propre réglage, de la température dans la pièce où il est installé, ainsi que de la température extérieure (sonde en option).

Si un délestage est nécessaire pendant une période en heures creuses, dans ce cas le Pack Label coupera l'accumulateur en dernier.

Mode automatique

Appuyez sur le bouton AUTO.

L'appareil suit la programmation pour les deux zones.

5) Dérogation à retard automatique

Metre le

bouton

sur AUTO

L'appareil suit la

programmation

(ex: Confort en zone 1

et Économie en zone 2)

pour la

zone 1

pour la

zone 2

Appuyez sur la touche de la zone pour sélectionner une autre allure sur cette zone.

Après 3 secondes sans appui, le dessin représentant

L'allure clignote.

La dérogation s'arrête au prochain changement de programme.

Les différentes allures possibles (voir page 4) :

Confort, Medio, Moderato, Economie

Pour annuler une dérogation en cours : appuyez sur la touche

de la zone concernée jusqu'à ce que l'allure

initiale s'affiche ou tournez le bouton sur une autre position.

chaque créneau horaire.

ation et passage au suivant.

mencez

aque jour.

Ex. : Confort de 6h à 9h, de 12h à 14h et de 18h à 23h.

Pour modifier la programmation de la zone 2.

recommencez ces opérations en mettant le

bouton sur la position PROG Z2.

Programmation rapide : pour attribuer à un jour la même

programmation que le jour précédent, appuyez environ 2 secondes

sur la touche OK. Le programme est alors recopié au jour

concerné

Gestionnaire d'énergie

Programmation hebdomadaire 2 zones.
