PACK CPL 630 - Thermostat de chauffage DELTA DORE - Notice d'utilisation et mode d'emploi gratuit

Marque	DELTA DORE
Modèle	PACK CPL 630
Type de produit	Gestionnaire d'énergie par courant porteur (CPL) pour chauffage
Composition du pack	1 programmateur DRIVER 230 CPL, 1 délesteur GP6 CPL, 5 récepteurs CPL TC 51089
Nombre de zones	3 zones programmables
Alimentation	230 V AC
Normes	Conforme CENELEC EN 50065-1
Dimensions (programmateur)	128 x 85 x 31 mm
Programmation	1 programme personnalisable par jour et par zone
Fonction copie	Copie des programmes pour simplification
Dérogation	Dérogation à retard automatique
Hors-gel	Permanent ou programmable de 1 à 99 jours
Délestage	Tous compteurs monophasé ou triphasé (6 voies)
Utilisation triphasée	Possible avec coupleur de phase
Compatibilité domotique	TYDOM 200, TYDOM 140/141, TYDOM 310/320/330, COX, MINI COX
Entretien	Aucun entretien particulier, nettoyer avec un chiffon sec
Sécurité	Conforme aux normes européennes

FOIRE AUX QUESTIONS - PACK CPL 630 DELTA DORE

Comment installer le pack CPL 630 ?

L'installation consiste à brancher le programmateur DRIVER 230 CPL sur une prise secteur, à connecter le délesteur GP6 CPL au tableau électrique, et à placer les récepteurs TC 51089 derrière chaque radiateur. Aucun fil pilote n'est nécessaire, le courant porteur utilise le réseau électrique existant.

Puis-je commander plus de 5 radiateurs ?

Oui, il est possible d'ajouter des récepteurs complémentaires TC 51089 pour commander davantage d'appareils, jusqu'à la limite de la capacité du système (généralement 15 récepteurs par programmateur).

Que faire si mon récepteur CPL ne répond pas ?

Vérifiez que la prise du récepteur est alimentée et que le disjoncteur correspondant est en position marche. Assurez-vous que le récepteur est bien appairé au programmateur. Si le problème persiste, effectuez une réinitialisation en débranchant et rebranchant le récepteur.

Comment programmer les zones ?

Utilisez le programmateur DRIVER 230 CPL pour définir un programme personnalisé pour chaque zone (jour par jour). Vous pouvez copier un programme d'une zone à une autre pour simplifier la configuration.

Est-il compatible avec une installation triphasée ?

Oui, le pack CPL 630 peut être utilisé en triphasé à condition d'ajouter un coupleur de phase pour permettre le passage du signal CPL entre les phases.

Quelle est la portée du courant porteur ?

Le courant porteur fonctionne sur l'ensemble du réseau électrique du logement, sans limite de distance spécifique, mais peut être perturbé par des appareils générateurs de parasites ou des disjoncteurs différentiels. Il est recommandé de ne pas filtrer en tête d'installation.

Puis-je utiliser des détecteurs d'ouverture ?

Oui, les détecteurs d'ouverture COX ou MINI COX de DELTA DORE sont compatibles. Ils permettent de passer le chauffage en mode Hors-Gel lorsqu'une fenêtre est ouverte.

Comment remettre à zéro le programmateur ?

Pour réinitialiser le DRIVER 230 CPL, maintenez enfoncé le bouton de réinitialisation (souvent accessible via un trou) pendant 5 secondes, ou débranchez-le et rebranchez-le après 10 secondes. Cela efface tous les réglages personnalisés.

Le délesteur GP6 CPL est-il obligatoire ?

Le délesteur GP6 CPL est fourni dans le pack pour gérer le délestage et éviter de dépasser la puissance souscrite. Il n'est pas obligatoire pour le fonctionnement de base, mais il est recommandé pour optimiser la consommation.

Où placer le boîtier d'ambiance ?

Le programmateur DRIVER 230 CPL doit être placé dans une pièce centrale, à hauteur de vue, à l'abri de l'humidité et des sources de chaleur. Évitez de le cacher derrière des meubles pour garantir une bonne réception.

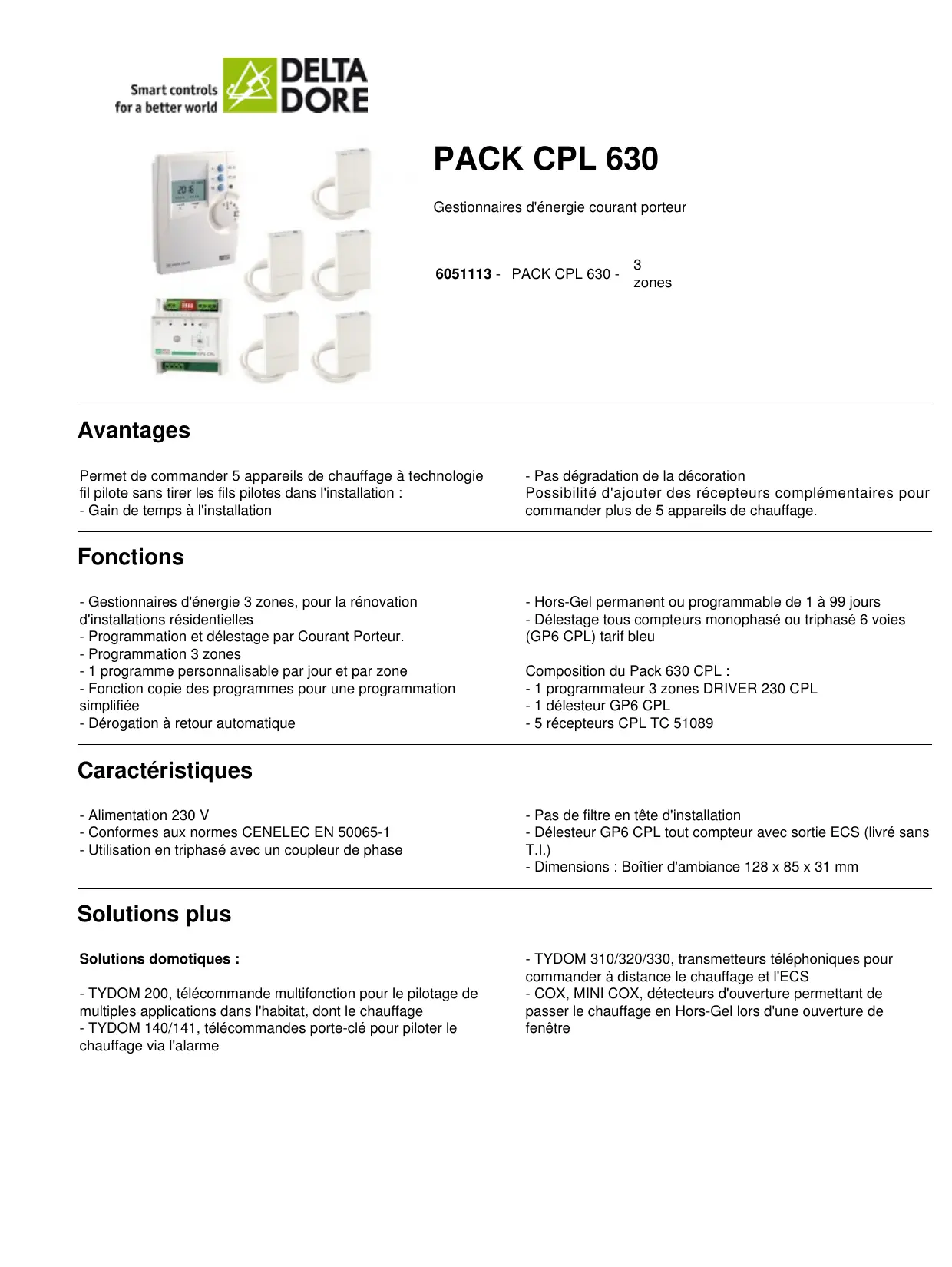

MODE D'EMPLOI PACK CPL 630 DELTA DORE

Gestionnaires d'énergie courant porteur

6051113 - PACK CPL 630 - 3 zones

Avantages

Permet de commander 5 appareils de chauffage à technologie fil pilote sans tirer les fils pilotes dans l'installation :

• Gain de temps à l'installation
• Pas de dégradation de la décoration

Possibilité d'ajouter des récepteurs complémentaires pour commander plus de 5 appareils de chauffage.

Fonctions

• Gestionnaires d’énergie 3 zones, pour la rénovation d’installations résidentielles
• Programmation et délestage par Courant Porteur.
• Programmation 3 zones
• 1 programme personnalisable par jour et par zone
• Fonction copie des programmes pour une programmation simplifiée
• Dérégulation à retard automatique
• Hors-Gel permanent ou programmable de 1 à 99 jours
• Délégagement tous compteurs monophasé ou triphasé 6 voies (GP6 CPL) tarif bleu

Composition du Pack 630 CPL :

• 1 programmateur 3 zones DRIVER 230 CPL
• 1 délesteur GP6 CPL
• 5 récepteurs CPL TC 51089

Caractéristiques

• Alimentation 230 V
• Conformes aux normes CENELEC EN 50065-1
• Utilisation en triphase avec un coupleur de phase
• Pas de filtré en tête d'installation
• Délesteur GP6 CPL tout compteur avec sortie ECS (livré sans T. I.)
• Dimensions : Boîtier d'ambiance 128 x 85 x 31 mm

Solutions domotiques :

• TYDOM 200, télécommande multifonction pour le pilotage de multiples applications dans l'habitat, dont le chauffage
• TYDOM 140/141, télécommandes porte-clé pour piloter le chauffage via l'alarme
• TYDOM 310/320/330, transmetteurs téléphoniques pour commander à distance le chauffage et l'ECS
• COX, MINI COX, détecteurs d'ouverture permettant de passer le chauffage en Hors-Gel lors d'une ouverture de fenêtre
