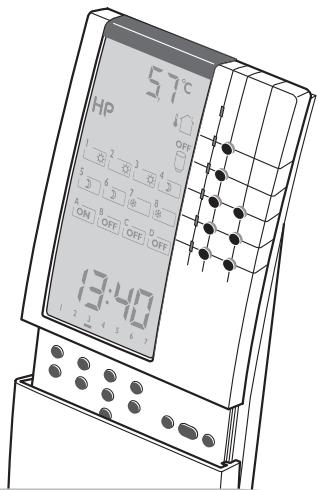

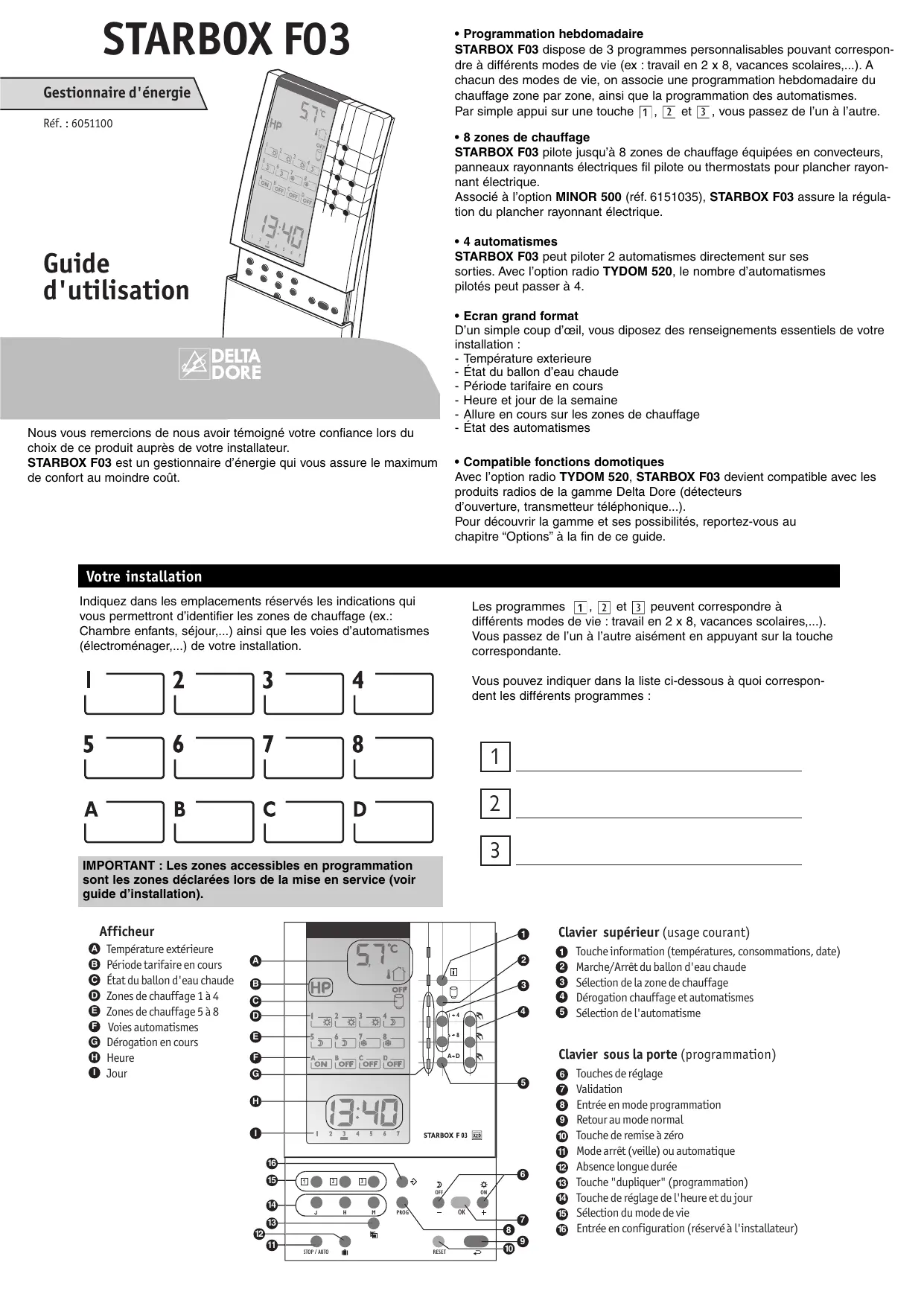

MODE D'EMPLOI STARBOX F03 DELTA DORE
Gestionnaire d'énergie
Réf.: 6051100
Guide d'utilisation
Nous vous remercions de nous avoir témoigné votre confiance lors de l'achat de ce produit auprès de votre installateur.
STARBOX F03 est un gestionnaire d'énergie qui vous assure le maximum de confort au moindre coût.
Programmation hebdomadaire
STARBOX F03 dispose de 3 programmes personnalisables pouvant correspondre à différents modes de vie (ex : travail en 2 × 8, vacances scolaires,...). A chacun des modes de vie, on associe une programmation hebdomadaire du chauffage zone par zone, ainsi que la programmation des automatismes. Par simple appui sur une touche 1, 2 et 3, vous passez de l'un à l'autre.
8 Zones de chauffage
STARBOX F03 pilote jusqu'à 8 zones de chauffage équipées en convecteurs, panneaux rayonnants électriques fil pilote ou thermostats pour plancher rayonnant électrique.
Associe à l'option MINOR 500 (réf. 6151035), STARBOX F03 assure la régulation du plancher rayonnant électrique.
4 Automatismes
STARBOX F03 peut piloter 2 automatismes directement sur ses sorties. Avec l'option radio TYDOM 520, le nombre d'automatismes pilotés peut passer à 4.
D'un simple coup d'œil, vous disposez des renseignements essentiels de votre installation :
- Température extérieure
- État du ballon d'eau chaude
- Période tarifique en cours - Heure et jour de la semaine
- Allure en cours sur les zones de chauffage
- État des automatismes
Compatible fonctions domotiques
Avec l'option radio TYDOM 520, STARBOX F03 devient compatible avec les produits radios de la gamme Delta Dore (détecteurs d'ouverture, transmetteur téléphonique...).
Pour découvrir la gamme et ses possibilités, reportez-vous au chapitre "Options" à la fin de ce guide.
Votre installation
Indiquez dans les emplacements réservés les indications qui vous permettront d'identifier les zones de chauffage (ex. : Chambre enfants, ticsjour,...) ainsi que les voies d'automatismes (électroménager,...) de votre installation.
IMPORTANT : Les zones accessibles en programmation sont les zones déclarées lors de la mise en service (voir guide d'installation).
Les programmes 1, 2 et 3 peuvent correspondre à différents modes de vie : travail en 2 × 8, vacances scolaires,...). Vous passez de l'un à l'autre aisément en appuyant sur la touche correspondante.
Vous pouvez indiquer dans la liste ci-dessous à quoi correspondent les différents programmes :

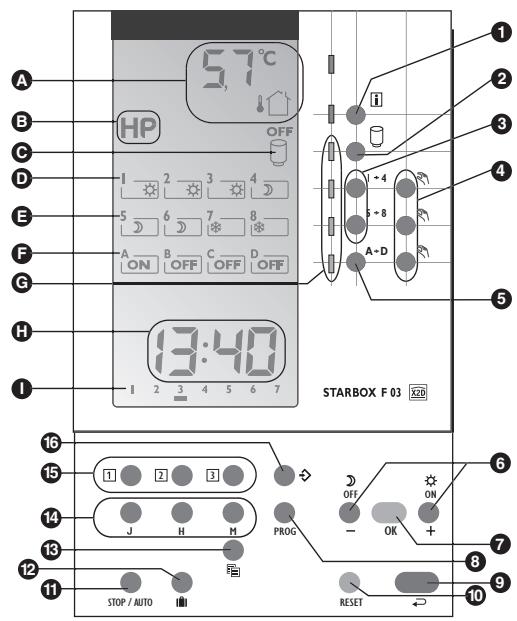

Afficheur
A Température extérieure Θ Période tarifaire en cours Θ Etat du ballon d'eau chaude • Zones de chauffage 1 à 4 Zones de chauffage 5 à 8 F Voies automatismes Θ Dérégulation en cours Heure Jour
Clavier supérieur (usage courant)
1 Touche information (températures, consommations, date)
Marche/Arrêt du ballon d'eau chaude
3 Sélection de la zone de chauffage
• Dérivation chauffage et automatismes
5 Sélection de l'automatisation
Clavier sous la porte (programmation)
6 Touches de réglage 7 Validation 3 Entrée en mode programmation 9 Retour au mode normal. 10 Touche de remise à zéro 1 Mode arrêt (veille) ou automatique 12 Absence longue durée 13 Touche "dupliquer" (programmation) 14 Touche de réglage de l'heure et du jour 15 Sélection du mode devie 16 Entrée en configuration (réservé à l'installateur)

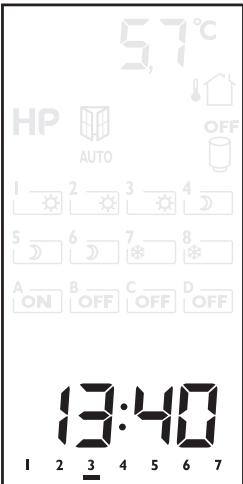

Réglage de l'heure
Pour le réglage de l'heure et du jour, utilisez les touches situées sous la porte.
Touché J: Réglage du jour
Touché H: Réglage des heures
Touche M: Réglage des minutes
Appui bref : Avance lente
Appui maintenu : Avance rapide
Pour la consultation ou le réglage de la date, reportez-vous au Chapitre "Usage courant".

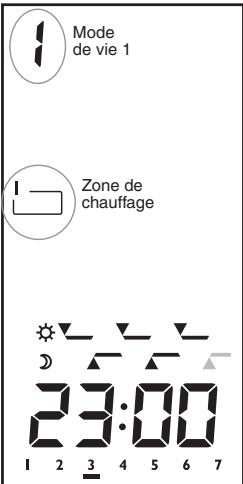

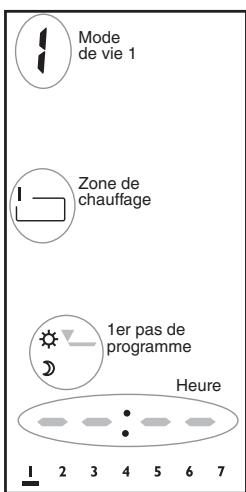

2) Programmation du chauffage
• Appuyez sur PROG pour entrer en mode programmation. Appuyez sur 1, 2 ou 3 pour désirer le "mode de vie" concerné. Θ Appuyez sur 1 4 ou 5 8 pour désirer la zone. Appuyez sur J pour désirer le jour. • Appuyez sur PROG.
Accès au 1er pas de programme.
6. Appuyez sur :
Début de période Confort OU
Début de période Économie
Appuyez sur H et M pour régler l'heure de début de période. Appuyez sur OK pour valider et passer au pas de programme suivant.
Répétez les opérations ⑥ à ⑧ pour chaque pas de programme.
Vous disposez de 6 pas de programme par jour.
Pour appliquer ce programme à un autre jour ou à une autre zone, reportez-vous au chapitre "Aide à la programmation" (pages 4 et 5), sinon,
appuyez sur J pour choisir un autre jour et recommencez une nouvelle programmation.
Pour effacer un programme, sélectionnez le jour à effacer avec la touche J, puis appuyez sur la touche RESET.

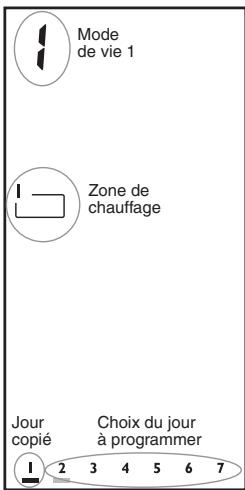

3.1 Pour dupliquer le programme d'un jour vers un autre
Appuyez autant de fois que nécessaire sur J pourCHOISIR le jour à copier. Appuyez sur pour copier le programme.
Passage au jour suivant. Si vous ne souhaitez pas appliquer le programme au jour suivant, appuyez sur J pour CHOISIR le jour,
③ Appuyez sur pour coller le programme.
Récommencez pour chaque jour pour dupliquer.

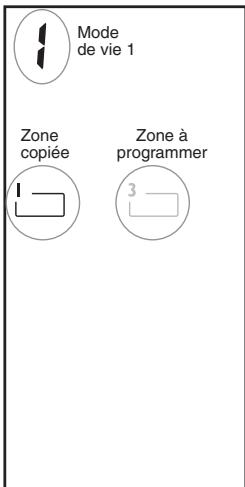

3.2 Pour dupliquer le programme d'une zone vers une autre
À partir du mode programmation. Appuyez autant de fois que nécessaire sur 1 + 4 ou 5 + 8 pour désigner la zone à copier. Maintenez appuyée la touche pour copier le programme. Passage à la zone suivante. Si vous ne souhaitez pas appliquer le programme à la zone suivante, appuyez sur 1 × 4 ou 5 × 8 pour désigner la zone à programmer. Appuyez sur pour coller le programme.
Recommencez pour chaque zone à dupliquer.

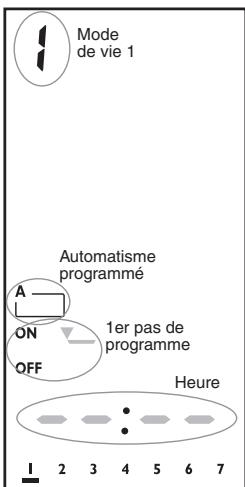

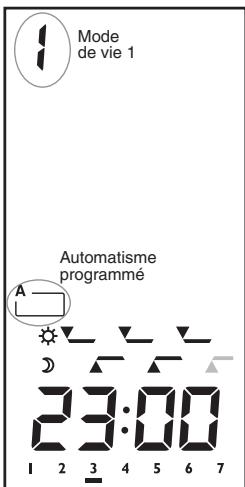

4) Programmation des automatismes
• Appuyez sur PROG pour entrer en mode programmation. Appuyez sur 1, 2 ou 3 pour désirer le "mode de vie" concerné. • Appuyez sur A→D pour CHOISIR L'automatisation à programmer. • Appuyez sur J pour désirer le jour. • Appuyez sur PROG. Accès au 1er pas de programme.
Appuyez sur :
ON : Début de période Marche OU
OFF : Début de période Arrêt
Appuyez sur H et M pour régler l'heure de début de période. Appuyez sur OK pour valider et passer au pas de programme suivant.
Recommencez les opérations ⑥ à ⑧ pour chaque pas de programme.
Vous disposez de 6 pas de programme par jour.
Pour appliquer ce programme à un autre jour ou à une autre zone, reportez-vous au chapitre "Aide à la programmation" (pages 4 et 5), sinon,
appuyez sur J pour choisir un autre jour et recommencez une nouvelle programmation.
Pour effacer un programme, sélectionnez le jour à effacer avec la touche J, puis appuyez sur la touche RESET.
5.1 Thermostat déporté
Dans le cas où votre appareil commande des panneaux rayonnants, convecteurs ou thermostats pour plancher rayonnant électrique fil pilote, le réglage des températures s'effectue directement sur le thermostat des éléments de chauffe.
STARBOX F03 envoie ses ordres fil pilote aux différents éléments de chauffe (Confort, Économie, Hors-gel, Arrêt).
| Ordre envoyé
par le STARBOX F03 | Température correspondante sur le
thermostat de l'élement de chauffe |
| Confort | Réglage Confort (molette thermostat) |
| Médio (clignotant) | -1°C par rapport au réglage
Confort (selon modulo) |
| Modéré (clignotant) | -2°C par rapport au réglage
Confort (selon modulo) |
| Économie | -3,5°C par rapport au réglage
Confort (selon modulo) |
| Hors-Gel ou | Hors-Gel fixe à 7°C ou 8°C (selon modulo) |
| Arrêt | Arrêt du chauffage |

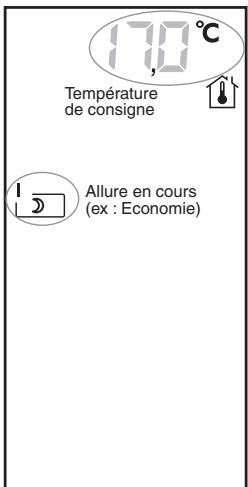

5.2 Starbox F03 est associé à un ou plusieurs MINOR 500
Dans ce cas, vous devez régler la température de chaque zone de la façon suivante :
- Appuyez successivement sur 1 4 ou 5 8 pour consulter l'allure en cours sur la zone ainsi que la température de consigne correspondante.
- Appuyez successivement sur pour visualiser les températures de consigne comfort, économie et hors-gel.
- Appuyez sur + ou - pour modifier la température de consigne.
En sortant de ce mode, la zone fonctionne sur la dernière consigne régée. Pour revenir à l'allure programmée, appuyez autant de fois que nécessaire.
6) Usage courant

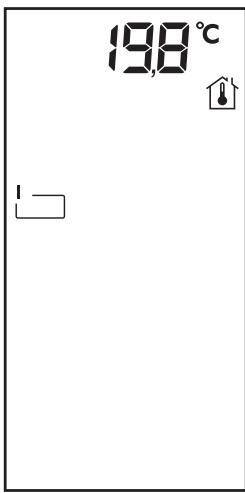

Par appuis successifs sur la touche "i" vous pouvez visualiser :
- La température mesurée par la sonde interne du STARBOX F03 (si pas de MINOR 500 dans l'installation).
- La température mesurée pour chaque zone de plancher (si un ou plusieurs MINOR 500 dans l'installation) La consommation totale en Euros (ou par poste : Chauffage, ECS, Autres usages, si option TYWATT 500) La date en cours

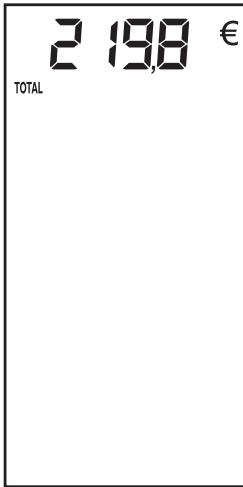

6.1 Consultation de la consommation
La consommation affichée sur votre appareil est une valeur indicative non contractuelle et ne saurait en aucun cas se substituer à la consommation figurant sur votre relevé bimestriel EDF.
Elle est exprimée en Euros (T. T. C.) Appuyez autant de fois que nécessaire sur la touche [1] pour afficher TOTAL et l'indication de consommation.
Vous n'accédez aux indications des postes : Chauffage, ECS et Autres usages que si vous avez l'option indicateur de consommation de type TYWATT 500.
Pour remettre à zéro l'indication de consommation, appuyez sur la touche RESET. L'indication de consommation clignote. Appuyez sur OK pour effacer.

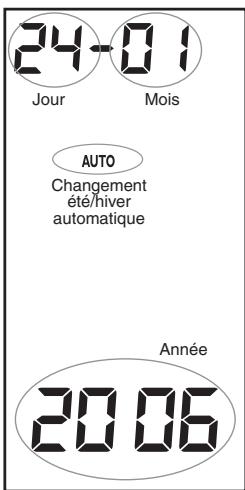

6.2 Réglage de la date
1. Appuyez autant de fois que nécessaire sur la touche [i] pour faire apparaitre la date. Appuyez sur la touche PROG. L'année clignote. • Appuyez sur + ou - pour régler l'année. 4. Appuyez sur OK pour valider et passer au réglage suivant. Procedez de même pour régler le mois et le jour.
Dans ce mode, un appui sur la touche STOP / AUTO active ou désactive le changement d'heure automatique été/hiver.

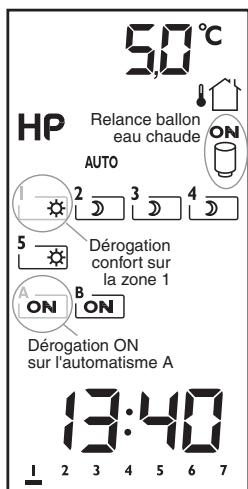

7) Suspendre la gestion automatique (dérogation)
Les dérogations se font avec les touches du clavier supérieur. Elles sont signalées par les voyants verts allumés.
Ballon d'eau chaude (ECS)
Appuyez sur la touche
Zones de chauffage
Appuyez de 1 4 ou de 5 8 pour désirer la zone.
Appuyez sur pour désirer l'allure (: Confort, : Économie, : Hors gel, Vidé : Arrêt). L'affichage de la zone clignote
Automatismes
Appuyez sur A+D pour sélectionner l'automatisme. Appuyez sur ? pour modifier l'état ON/OFF. L'affichage de l'automatisme clignote.

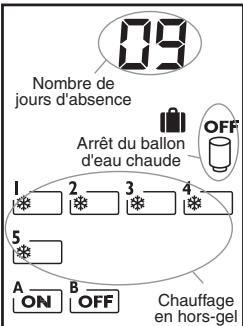

8) Absence longue durée
Lors d'une absence longue durée (indéterminée ou programmable de 1 à 99 jours) :
- le chauffage est en Hors-gel,
- le ballon d'eau chaude est arrêté,
- Le fonctionnement des automatismes peut être programmé.
Appuyez sur la touche Le symbol apparait. Mode absence pour une durée indéterminée. Pour régler un nombre de j d'absence, utilisez les touches + ou -. Exemple : Départ le 10 janvier, retour le 19 janvier, indiquez 9 jours d'absence. Le fonctionnement automatique sera repris le 19 janvier à 0h00.
Programmation des automates
À partir du mode absence, appuyez sur la touche PROG.
Appuyez sur A*D pour sélectionner
l'automatisation au programme.
Appuyez sur pour désir le fonctionnement :
: l'automatisation suit la programmation ON: l'automatisation est en marche pendant la durée de l'absence OFF: l'automatisation est en arrêt pendant la durée de l'absence
Pour annuler une absence, appuyez sur la
touche ou sur la touche STOP/AUTO.
Retour au fonctionnement automatique.
AUTO

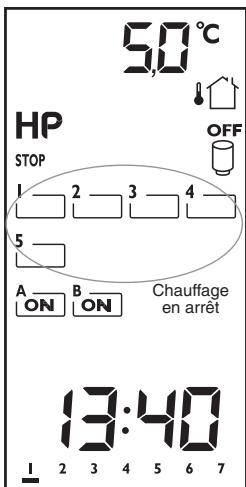

9) Arrêter ou mettre en marche le chauffage
Pour stopper ou remettre en marche le chauffage sans arrêter le ballon d'eau chaude, ni les automatismes.
Appuyez sur la touche STOP/AUTO, le symbole STOP apparait. Pour remettre en mode automatique, appuyez à nouveau sur la touche STOP/AUTO.
Important : Dans le mode STOP, les dérogations sont autorisées (voir § 6.2).
En option tempo, elles sont annulées par un changement de couleur de jour.
10) Maintenance
| Rien n'apparaît sur l'écran de STARBOX F03 | Il y a une coupure secteur ou un problème de liaison entre le boîtier technique et le boîtier d'ambiance Vérifièez votre disjoncteur ou la liaison entre les 2 boîtiers, ou contactez votre installerateur |
| Le voyant rouge situé en haut du boîtier clignote. | La centrale d'alarme associée est en mode maintenance. |
| Le voyant rouge situé pres de la touche [ ] clignote. | Il y a un problème d'installation des sondes. Contactez votre installerateur. |
| Votre chauffage se met en marche avant l'horaire programmemé | Une anticipations du chauffage a dû être programmée à la mise en service par l'installateur Contactez votre installerateur ou reportez-vous au guide d'installation |
| Vous n'accédez pas à la programmation de certaines zones de chauffage ou de certains automatismes | Ces zones de chauffage ou automatismes n'ont pas été déclarés lors de la mise en service de l'appareil. Contactez votre installerateur ou reportez-vous au guide d'installation |
| L'indication "HEAT" clignote | Vous étés en mode "Chauffage progressif" (voir § 3.12 de la notice d'installation). |
11) Options
STARBOX F03 est un produit ouvert sur le monde domotique de la gamme Delta Dore.
Avec l'option radio TYDOM 520 (réf. 6700011), il est possible d'associer jusqu'à 8 produits domotiques (détecteurs d'ouverture, transmetteur téléphonique, centrale d'alarme, télécommandes...) pour chacune des zones de chauffage + 8 produits pour agir sur l'ensemble des zones de chauffage.
L'option TYWATT 500 (réf. 6110014) permet de faire du sous-comptage (chauffage, ballon d'eau chaude, autres usages).
L'option TYPHONE 500 (réf. 6201029) permet, à distance par téléphone, de piloter le chauffage et le ballon d'eau chaude.
Pour associer ces produits au STARBOX F03, reportez-vous au guide d'installation.
| Fonctions réalisées |
| Produits connectés sur le bus | |
| Indicateur de consommation de type TYWATT 500 | Sous-comptage : ECS (ballon d'eau chaude), Chauffage, Autres usages. |
| Télécommande téléphonique de type TYPHONE 500 | Commande à distance du chauffage et du gallon d'eau chaude. |
| Avec l'option radio TYDOM 520 | |
| Détecteur d'ouverture | Mise en hors-gel des zones chauffage sur ouverture d'une issue (ex : fenêtre). |
| Télécommandes de la gamme TYXIA | Dérogations Confort et Economie du chauffage |
| Télécommande domestique de type TYDOM 200 | - Marché/arrêt du chauffage - Dérogations Confort et Economie du chauffage |
| Centrale d'alarme de la gamme TYXAL | - Affichage des defaulted techniques - Visualisation de la mise en marche de l'alarme - Couplage de l'alarme au fonctionnement du chauffage. |
| Télécommande téléphonique de type TYDOM 310 | Commande à distance du chauffage, du gallon d'eau chaude et des automatismes. |
