MODE D'EMPLOI RADIO TYWATT 550 DELTA DORE

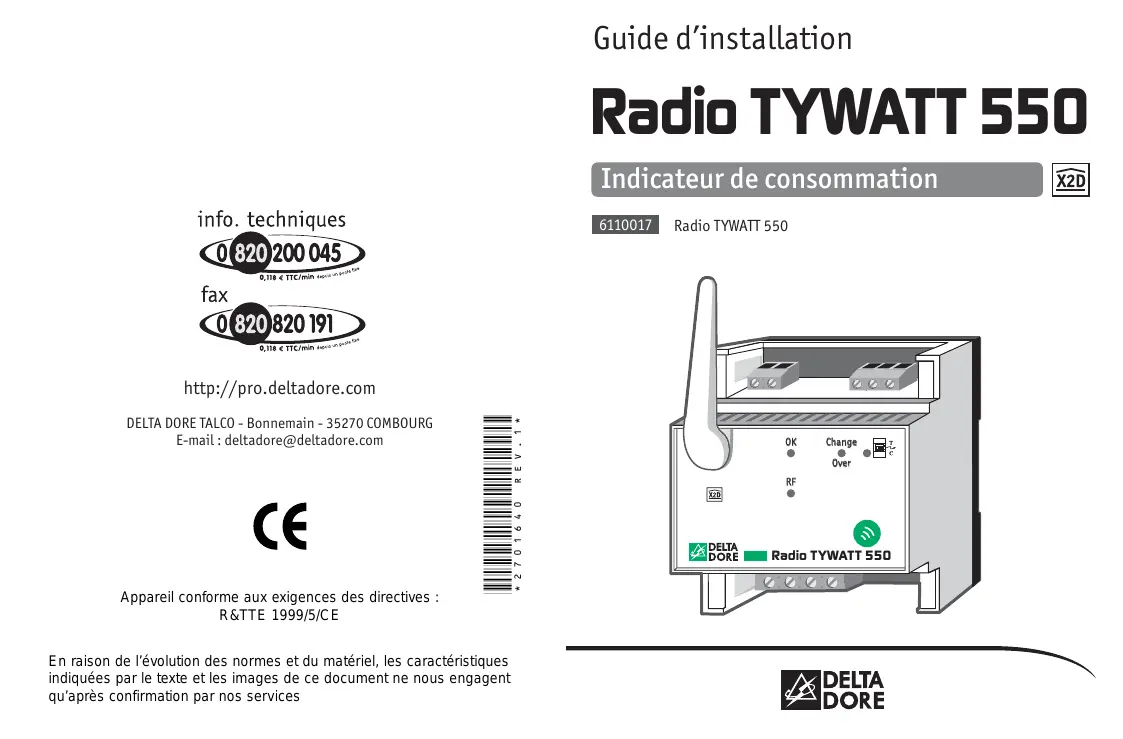

Guide d’installation Radio TYWATT 550 Indicateur de consommation

Radio TYWATT 550 DELTA DORE TALCO - Bonnemain - 35270 COMBOURG E-mail : deltadore@deltadore.com Appareil conforme aux exigences des directives :

*2701640_Rev.1* http://pro.deltadore.com En raison de l’évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu’après confirmation par nos services

Radio TYWATT 550 Avertissements

• Lire attentivement cette notice avant toute installation.
• L’appareil doit être installé selon les normes en vigueur.
• Avant toute intervention, veuillez couper le courant.
• Ne pas essayer de réparer cet appareil vous-même, un service après-vente est à votre disposition.

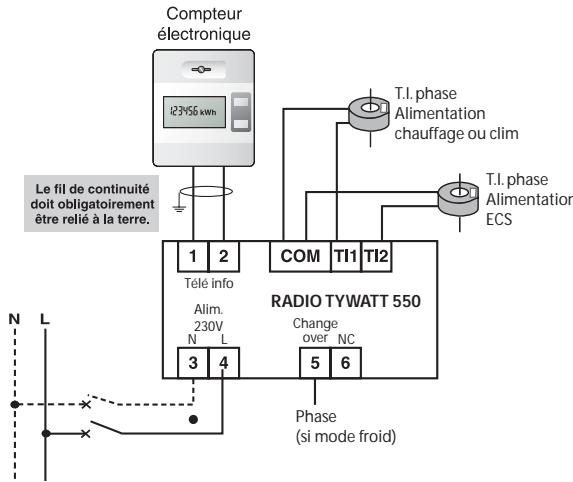

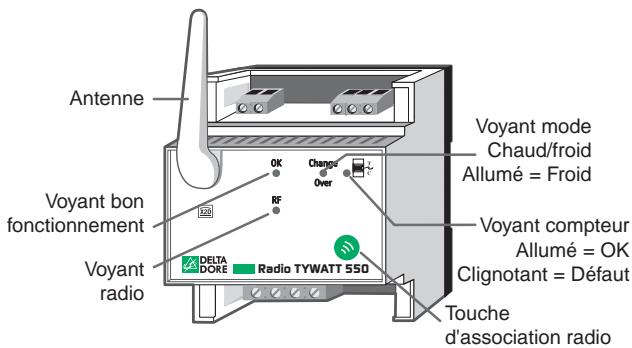

• Par souci de clarté, les schémas réalisés sont à retenir dans leur principe. N’y figurent pas les protections et autres accessoires exigés par les normes. La norme UTE NF C15-100 et les règles de l’art doivent être respectées. Il est nécessaire que les appareils connectés ou environnants ne créent pas de perturbations trop fortes (directives 2004/108/CE). Sommaire Description . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Emplacement . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Raccordement . . . . . . . . . . . . . . . . . . . . . . . . . 5 Associer le Radio TYWATT 550 à un émetteur radio (programmateur, thermostat,...) . . . . . . . . . . . . 6 Effacer les associations radio . . . . . . . . . . . . . . 7 Caractéristiques techniques . . . . . . . . . . . . . . . 8 Aide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 Description Raccordement T.I. phase Alimentation chauffage ou clim Antenne

Change Over Voyant bon fonctionnement Voyant mode Chaud/froid Allumé = Froid T.I. phase Alimentation ECS

Voyant radio Radio TYWATT 550 Voyant compteur Allumé = OK Clignotant = Défaut Touche d'association radio Télé info Alim. 230V

Change T.I. (transformateur d’intensité) Le boîtier modulaire est monté sur rail DIN en armoire électrique. Over

Radio TYWA TT 550 L’antenne doit être mise à la verticale et éloignée de toute masse métallique.

• La longueur de fil du T.I. peut être rallongée de 1,5 mètres maximum.
• Le T.I. n’a pas de sens de raccordement.
• Il est possible de passer plusieurs conducteurs d’une même phase à l’intérieur d’un T.I. (Ø intérieur 10mm maxi.). A la première mise sous tension, les voyants OK et RF clignotent rapidement (flash).

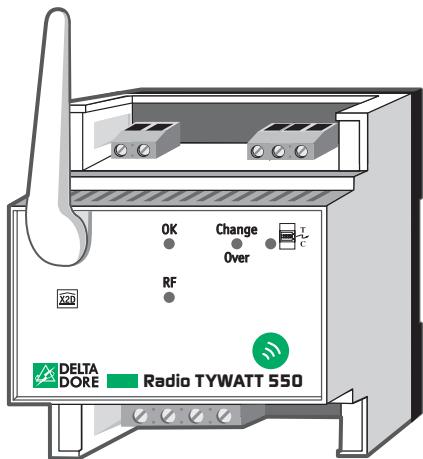

Associer le Radio TYWATT 550 à un émetteur radio (programmateur, thermostat,...) Exemple avec un Radio DRIVER Effacer les associations radio Maintenez appuyée la touche secondes. pendant environ 10 Au bout de 3 secondes, le voyant RF clignote. Maintenez l’appui. Au bout de 10 secondes, le voyant ne clignote plus. Relâchez. Radio TYWATT n’est plus associé à l’émetteur. Les voyants RF et OK clignotent rapidement (flash). Pas d'indication de consommation Fonction indication de consommation Indicateur de consommation Sur Radio TYWATT 550, appuyez 3 secondes sur la touche jusqu’à ce que le voyant RF clignote lentement et que le voyant OK soit allumé fixe. A partir du menu r-02 d’un émetteur radio (gamme Radio DRIVER, Radio TYBOX, ...) (voir leur notice), appuyez sur la touche + ou - pour afficher 1 clignotant. Validez sur le Radio TYWATT (touche

Vérifiez sur l’émetteur radio que l’affichage 1 ne clignote plus. L’émetteur radio et le Radio TYWATT sont associés.

Caractéristiques techniques

• Portée radio de 100 à 300 mètres en champ libre, variable selon les équipements associés (portée pouvant être altérée en fonction des conditions d’installation et de l’environnement électromagnétique)
• Fréquence radio 868 MHz, classe I (Norme EN 300 220)
• Dispositif de télécommande radio
• 1 entrée bus télé-information (issu du compteur électronique)
• 1 entrée phase mode “Chaud/Froid”
• 2 entrées T.I. (transformateur d’intensité)
• Liaison avec le compteur : câble 1 paire torsadée 6/10e avec fil de continuité,lg. maxi. 100 m
• Dimensions : 4 modules, h = 53 mm
• Indice de protection : IP 40
• Température de stockage : -10°C à +70°C
• Température de fonctionnement : 0°C à +40°C
• Installation en milieu normalement pollué Transformateur d’intensité (réf. 6330004)
• Courant maximum admissible : 100A
• Pas de sens de montage, ni polarité à respecter
• Liaison : câble section minimum 0,75mm2, longueur maxi. 2m

Aide L’objectif de ce chapitre est de vous aider à résoudre rapidement les problèmes les plus courants que vous pourriez rencontrer sur votre produit lors de l’utilisation. En cas de doute, si le problème persiste ou s’il ne se trouve pas dans cette liste, contactez notre service clients. Aucun voyant n’est allumé. Il n'y a pas d'alimentation. Vérifiez votre disjoncteur. Le programmateur ou le thermostat ne reçoit pas les informations du Radio TYWATT 550.

• Vérifiez la transmission en effectuant un test radio.
• Déplacez votre émetteur si nécessaire.
• Refaites l’association radio du RadioTYWATT avec l’émetteur. Vous n’arrivez pas à associer le Radio TYWATT à l’émetteur.
• Vérifiez que l’émetteur est en mode association (menu r-02).
• Vérifiez que le voyant RF du Radio TYWATT clignote.
• Le Radio TYWATT a déjà été associé. Les deux voyants OK et RF clignotent. Le Radio TYWATT n’a pas été configuré.

Aide Le voyant clignote. Il y a un défaut de communication avec le compteur électronique. Vérifiez la liaison avec le compteur.
