RADIO D30 - Télécommande radio DELTA DORE - Notice d'utilisation et mode d'emploi gratuit

Marque	DELTA DORE
Modèle	RADIO D30
Type de produit	Télécommande radio / passerelle infrarouge
Alimentation	230 V, 50 Hz (module transformateur) et TBTS par boîtier d'ambiance
Consommation	0,6 VA
Fréquence d'émission radio	868 MHz (classe I, norme EN 300 220)
Portée radio	100 à 300 m en champ libre (variable selon conditions)
Angle d'émission infrarouge	Non spécifié (estimation : 30° environ)
Dimensions boîtier d'ambiance	80 x 80 x 23 mm
Dimensions module transformateur	51,5 x 51,5 x 25 mm
Indice de protection	IP30
Température de fonctionnement	0 °C à 40 °C
Température de stockage	-10 °C à +70 °C
Installation	Milieu normalement pollué
Nombre max d'émetteurs associables	8
Fonctions principales	Chauffage (Confort, Économie, Hors-gel), Climatisation (Confort, Économie), Ventilation, Mode arrêt, Mode réveil du split
Écrans d'enregistrement infrarouge	22 écrans disponibles
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Couper le courant avant toute intervention. Ne pas réparer soi-même : contacter le service après-vente.
Informations générales	Conforme aux directives R&TTE 1999/05/CE et CEE 89/336. Respecter la norme NF C15-100.

FOIRE AUX QUESTIONS - RADIO D30 DELTA DORE

Comment installer le RADIO D30 ?

Raccordez le module au 230 V (bornier vers le haut) et engagez-le dans la boîte d'encastrement. Connectez la nappe, puis fixez le boîtier d'ambiance sur la boîte. Avant fixation définitive, vérifiez que la distance avec le split ne dépasse pas 5 m et qu'aucun obstacle ne gêne les infrarouges.

Comment enregistrer les fonctions infrarouges de ma télécommande de split ?

Appuyez 3 secondes sur la touche MODE pour accéder au menu d'enregistrement. Sélectionnez l'écran souhaité avec les touches, puis approchez la télécommande du split à 3 cm du RADIO D30 et effectuez le dernier appui. Validez avec OK. Répétez pour chaque fonction (chauffage, climatisation, ventilation, etc.).

Comment associer un programmateur radio (ex : TYDOM 800) ?

Sur le RADIO D30, appuyez 3 secondes sur MODE. Mettez le programmateur en mode association (reportez-vous à sa notice). Une fois associé, le RADIO D30 sort automatiquement du mode association.

Que faire si l'écran du RADIO D30 ne s'allume pas ?

Vérifiez le branchement électrique : l'appareil doit être alimenté en 230 V. Assurez-vous que le module transformateur est correctement connecté et que le disjoncteur n'a pas sauté.

Comment supprimer tous les enregistrements infrarouges ?

Maintenez la touche MODE enfoncée pendant 10 secondes. L'écran revient à l'affichage normal, et tous les enregistrements infrarouges sont effacés.

Combien d'émetteurs puis-je associer au RADIO D30 ?

Le nombre maximum d'émetteurs pouvant être associés est de 8 (programmateurs, télécommandes, détecteurs, etc.).

Puis-je utiliser le RADIO D30 avec une centrale d'alarme TYXAL ?

Oui. Mettez la centrale en mode 'Maintenance', appuyez simultanément 5 secondes sur ON et OFF de la télécommande, ouvrez la trappe de la centrale. Sur le RADIO D30, appuyez 3 secondes sur MODE puis sur 'Tester' de la centrale. L'association se valide automatiquement.

Comment associer une télécommande TYDOM 200 ?

Sur le RADIO D30, appuyez 3 secondes sur MODE. Sur la TYDOM 200, appuyez sur une touche tactile (confort, économie, arrêt ou automatique) selon la fonction souhaitée. Le RADIO D30 quitte automatiquement le mode association. Pour associer les deux touches, répétez l'opération.

Comment sortir du mode association radio ?

À tout moment, appuyez 3 secondes sur la touche MODE pour quitter le mode association radio.

Que faire si le RADIO D30 ne prend pas en compte une commande d'émetteur ?

Vérifiez que l'émetteur est bien associé (max 8 émetteurs) et que ses piles ne sont pas usées. Assurez-vous que le RADIO D30 n'est pas resté en mode association. Si la fonction infrarouge n'est pas reconnue, effectuez l'enregistrement infrarouge correspondant.

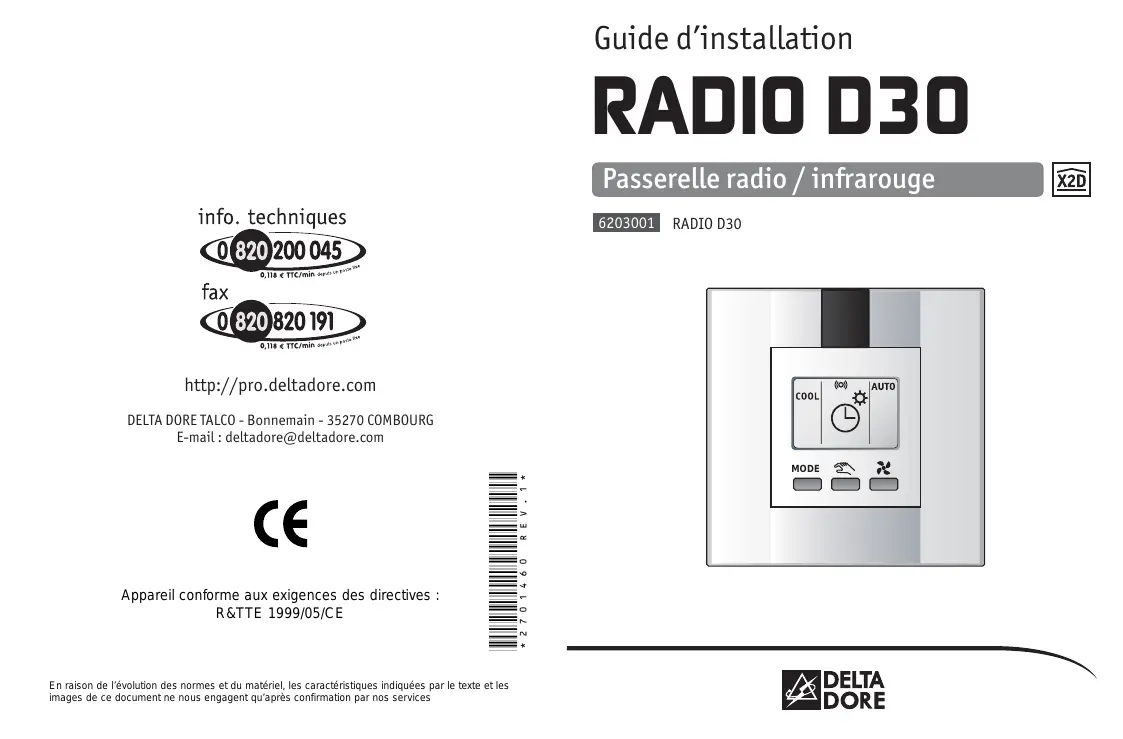

MODE D'EMPLOI RADIO D30 DELTA DORE

RADIO D30

Passerelle radio / infrarouge

6203001 RADIO D30

informations techniques

fax

http://pro.deltadore.com

DELTA DORE TALCO - Bonnemain - 35270 COMBOURG

Appareil conforme aux exigences des directives :

R&TTE 1999/05/CE

Avertissements

• Lire attentivement cette notice avant toute installation.
• L'appareil doit être installé selon les normes en vigueur.
• Avant toute intervention, veuillez couper le courant.
• Ne pas essayer de réparer cet appareil vous-même, un service après-vente est à votre disposition.
• Vérifiez que la visserie soit adaptée au support sur lequel l'appareil doit être fixé (plaque de plâtre, brique...).
• Par souci de clarté, les schémas réalisés sont à retenir dans leur principe. N'y figurent pas les protections et autres accessoires exigés par les normes. La norme UTE NF C15-100 et les règles de l'art doivent être respectées. Il est nécessaire que les appareils connectés ou environnants ne créent pas de perturbations trop fortes (directives CEE 89/336).

Sommaire

Emplacement 4

Installation 5

Enregistrements infrarouges 7

Fonction chauffage 7

Fonction climatisation 8

Fonction ventilation 8

Mode arrêt 8

Mode réveil du split 8

Enregistrer les écrous 9

Enregistrer l'écran "mode réveil du split" 10

Sortir du menu enregistrement 11

Supprimer les enregistrements infrarouges 11

Association radio 12

Supprimer les associations radio 17

Aide 19

Emplacement

Avant la fixation définitive de votre RADIO D30, nous vous conseillons de vérifier que l'endroit que vous avez choisi peut assurer une transmission correcte des rayons infrarouges.

La distance entre le RADIO D30 et le split ne doit pas dépasser 5 m. Il ne doit y avoir aucun obstacle (rideaux, plantes ou autres) entre les deux.

Installation

Raccordez le module au 230 Volts (en maintenant le bornier vers le haut) et engagez-le dans la boîte d'encastrement.

Connectez la nappe sur le RADIO D30

Installation

À l'aide d'un tournevis plat, déclipsez, puis enlevez l'enjoliveur.

Fixez le RADIO D30 sur la boîte d'encastrement.

Enregistrements infrarouges

Pour l'enregistrement des fonctions de la télécommande du split, RADIO D30 propose 22 écrans répartis comme suit :

Fonction chauffage

Mode Confort

Mode Economie

Mode Hors-gel

Fonction climatisation

Mode Confort

Mode Economie

Mode réveil du split

Après un arrêt, certains splits ont besoin d'un réveil, avant la prise en compte d'une commande.

Enregistrer les croons

Remarque : pendant la préparation, afin d'éviter tout enregistrement intempestif, nous vous conseillons de protéger (avec votre main par exemple) la cellule émettrice de la télécommande, jusqu'à l'avant-dernier appui.

• Appuyez sur pendant 3 secondes, un premier écran s'affiche.
• Si vous souhaitez sélectionner un autre écran, appuyez sur
• préparez la télécommande du split selon l'écran proposé par le RADIO D30 et réservez le dernier appui pour l'enregistrement.

3 seconds

Exemple pour l'écran ci-contre, vous souhaitez associer une température de 20°C, en mode chauffage et en ventilation automatique, dans ce cas, sur la télécommande :

-mettez en mode chauffage, - puis en ventilation AUTO, - réglez la température sur 19°C et passez à l'étape suivante.

Enregistrements infrarouges

• approchez la télécommande du split à au moins 3 cm du RADIO D30, puis incrémentez la température à 20°C pour enregistrer. L'écran du RADIO D30 s'allume.

Certaines télécommandes ont un délai de prise en compte d'un appui.

• sur RADIO D30, appuyez sur la touche pour valider l'enregistrement et passer à l'écran suivant, ou appuyez sur la touche mode pour annuler l'enregistrement.
• Renouvelez les opérations pour chaque écran.

Enregistrer l'écran "mode réveil du split

• sur la télécommande, mettez le split en mode ventilation,
• puis appuyez sur la touche marche/arrêt, pour arrêter votre split,
• Approchez la télécommande du split à au moins 3 cm du RADIO D30, puis appuyez de nouveau sur la touche marche/arrêt de la télécommande.
• Sur le RADIO D30, appuyez sur la touche pour valider l'enregistrement.

Sortir du menu enregistrement

Pour sortir du menu enregistrement infrarouge, appuyez 3 secondes sur la touche X

Seuls les écrans enregistrés vous seront proposés lors de l'utilisation.

L'écran "mode réveil du split" ne sera pas proposé, il sert à sortir du mode arrêt.

Supprimer les enregistrements infrarouges

Si vous souhaitez supprimer tous les enregistrements infrarouges, appuyez sur la touche pendant 10 sec.

Association radio

Le nombre maximum d'émetteurs pouvant être associés est de 8.

Associer un programmeur

• Appuyez sur la touche MODE pendant 3 secondes,
• pour associer le programmateur radio, reportez-vous à sa notice.

Lorsque le programmateur est associé, le RADIO D30 sort automatiquement du mode association.

Pour le TYDOM 800, mettez le produit en mode association, sur le RADIO D30, appuyez sur la touche MODE pendant 3 secondes, puis sur la touche

Associer un détecteur d'ouverture

Sur le RADIO D30, appuyez sur MODE pendant 3 secondes.

Sur le détecteur, appuyez sur le bouton test.

Lorsque le détecteur est associé, le RADIO D30 sort automatiquement du mode association.

Associer une télécommande

Sur le RADIO D30, appuyez sur MODE pendant 3 secondes.

Sur la télécommande, maintenez appuyées simultanément les touches et pendant environ 5 secondes.

Le voyant s'allume, s'éteint puis se rallume à nouveau. Relâchez. Lorsque la télécommande est associée, le RADIO D30 sort automatiquement du mode association.

Associer un transmetteur téléphonique

Sur le RADIO D30, appuyez 3 secondes sur la touche MODE.

Sur le transmetteur TYDOM, appuyez sur la touche d'association.

Le transmetteur émet plusieurs bips de confirmation.

Lorsque le transmetteur est associé, le RADIO D30 sort automatiquement du mode association.

Associer une centrale d'alarme TYXAL

Permettre la centrale en mode "Maintenance".

Appuyez simultanément 5 secondes sur les touches ON et OFF de la télécommande et ouvrez la trappe de la centrale.

Sur le RADIO D30, appuyez 3 secondes sur la touche MODE.

Appuyez sur la touche "Tester" de la centrale.

Lorsque la centrale est associée, le RADIO D30 sort

Ouvrir la trappe pile de la centrale

automatiquement du mode association.

Associer une télécommande TYDOM 200

Pour associer les touches et de la télécommande TYDOM 200.

Sur le RADIO D30, appuyez 3 secondes sur la touche MODE.

Sur TYDOM 200,

• si l'écran de la télécommande TYDOM 200 n'est pas affiché, appuyez sur une des touches de Domaine,
• appuyez sur la touche du domaine maison jusqu'à ce que la télécommande émette un bip et que le symbole Y clignote,

• appuyez sur une des touches tactiles confort ou économie de la télé

Lorsque la télécommande TYDOM 200 est associée, le RADIO D30 sort automatiquement du mode association. Les touches et de la télécommande TYDOM 200 sont associées au RADIO D30.

Association radio

Pour associer les touches et de la télécommande TYDOM 200.

Sur le RADIO D30, appuyez 3 secondes sur la touche MODE.

Sur la TYDOM 200, appuyez sur une des touches tactiles arrêt ou automatique de la télécommande.

Associer arrêt automatique

Lorsque la télécommande TYDOM 200 est associée, le RADIO D30 sort automatiquement du mode association.

Les touches de la télécommande TYDOM 200 sont associées au RADIO D30.

Pour quitter le mode association de la TYDOM 200, appuyez sur la touche d'un autre domaine (ex. : éclairage).

BIP

éclairage

Sortir du mode association

Pour sortir du mode association radio à tout moment, appuyez 3 secondes sur la touche MODE.

Supprimer les associations radio

Si vous souhaitez supprimer toutes les associations radio, maintenez appuyée la touche MODE.

Après 3 secondes, l'écran d'association s'affiche.

Maintenez l'appui.

Après 10 secondes, l'écran revient à l'affichage normal, toutes les associations sont effacées.

Relâchez la touche.

Module transfo d'alimentation

• Alimentation 230V, 50Hz
• Consommation : 0,6 VA
• Isolement classe II Dimensions : 51,5 x 51,5 x 25 mm
• Température de stockage: -10°C à +70°C
• Température de fonctionnement: 0°C à 40°C
• Installation en milieu normalement pollué

Boîtier d'ambiance

• Alimentation TBTS par le boîtier d'ambiance
• Isolement classe III
• Fréquence d'émission : 868 MHz, classe I (Norme EN 300 220)
• Portée radio de 100 à 300 mètres en champ libre, variable en fonction des équipements associés (portée pouvant être altérée en fonction des conditions d'installation et de l'environnement électromagnétique). Angle d'émission infrarouge:
• Température de stockage: -10°C à +70°C
• Température de fonctionnement: 0°C à 40°C
• Dimensions : 80 x 80 x 23 mm
• Indice de protection : IP30
• Installation en milieu normalement pollué

Vous ne pouvez pas associer un émetteur à votre appareil.

• Le nombre maximum d'émetteurs à associer à une fonction du récepteur est de 8.

Vérifiez que ce nombre n'est pas atteint.

• Il n'y a pas eu d'enregistrement infrarouge.

Reportez-vous au "Enregistrements infrarouges".

Le radio D30 ne prend pas en compte la commande d'un émetteur.

L'émetteur n'est pas associé au Radio D30. - Le Radio D30 est resté en mode association. - Les piles de l'émetteur sont usées. - L'enregistrement infrarouge de cette fonction n'a pas été fait.

Rien n'apparaît sur l'écran.

L'appareil n'est pas alimenté.

Vérifiez le branchement électrique.
