MODE D'EMPLOI GP5 CPL DELTA DORE

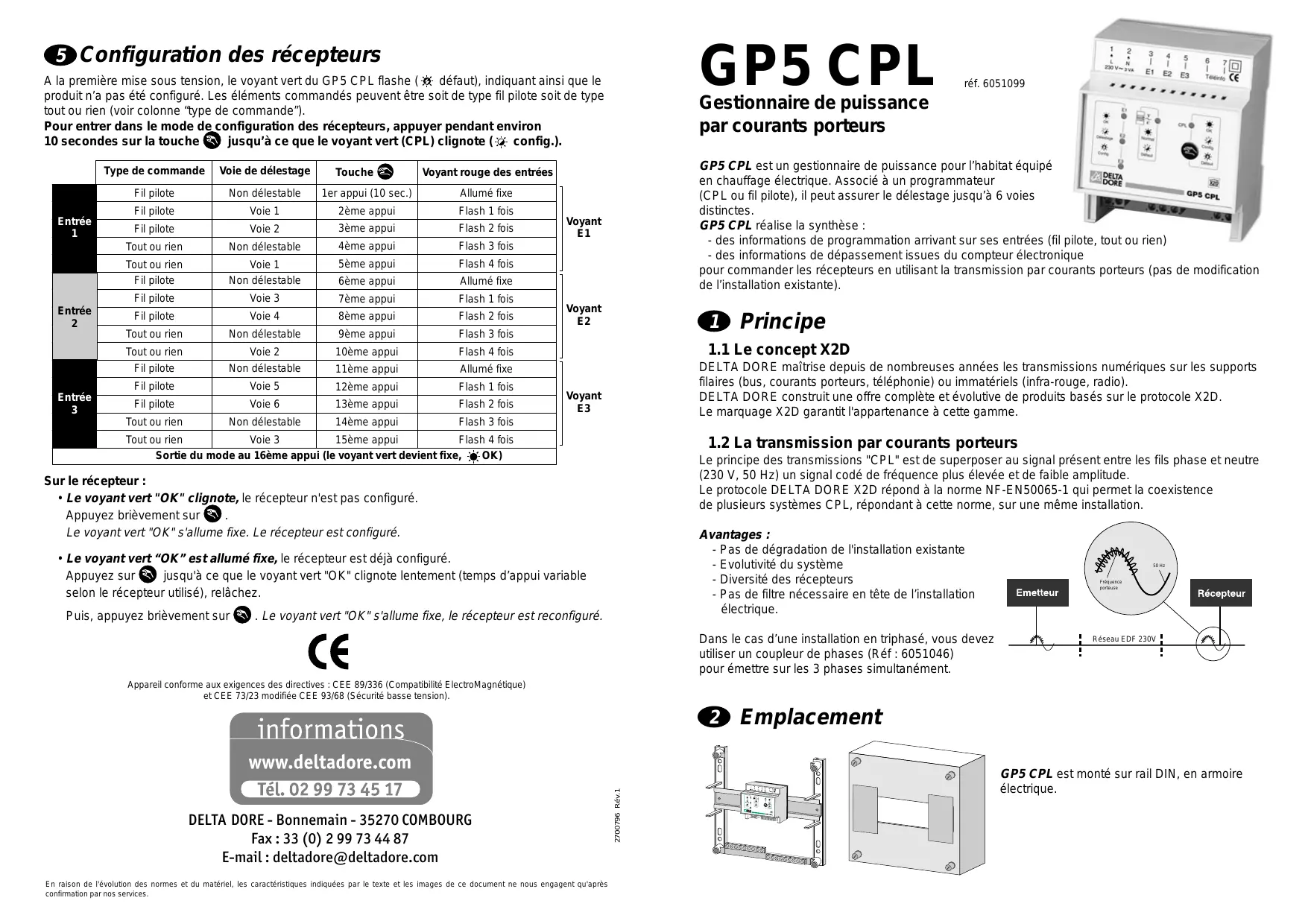

GP5 CPL 5 Configuration des récepteurs A la première mise sous tension, le voyant vert du GP5 CPL flashe ( défaut), indiquant ainsi que le produit n’a pas été configuré. Les éléments commandés peuvent être soit de type fil pilote soit de type tout ou rien (voir colonne “type de commande”). Pour entrer dans le mode de configuration des récepteurs, appuyer pendant environ 10 secondes sur la touche jusqu’à ce que le voyant vert (CPL) clignote ( config.). Entrée

Type de commande Voie de délestage Fil pilote Non délestable 1er appui (10 sec.) Allumé fixe Fil pilote Voie 1 2ème appui Flash 1 fois Fil pilote Voie 2 3ème appui Flash 2 fois Tout ou rien Non délestable 4ème appui Flash 3 fois Tout ou rien Fil pilote Voie 1 Non délestable 5ème appui Flash 4 fois 6ème appui Allumé fixe Fil pilote Voie 3 7ème appui Flash 1 fois Fil pilote Voie 4 8ème appui Flash 2 fois Tout ou rien Non délestable 9ème appui Flash 3 fois Tout ou rien Fil pilote Voie 2 Non délestable 10ème appui Flash 4 fois 11ème appui Allumé fixe Fil pilote Voie 5 12ème appui Flash 1 fois Fil pilote Voie 6 13ème appui Flash 2 fois Tout ou rien Non délestable 14ème appui Flash 3 fois Touche GP5 CPL est un gestionnaire de puissance pour l’habitat équipé en chauffage électrique. Associé à un programmateur (CPL ou fil pilote), il peut assurer le délestage jusqu’à 6 voies distinctes. GP5 CPL réalise la synthèse : - des informations de programmation arrivant sur ses entrées (fil pilote, tout ou rien) - des informations de dépassement issues du compteur électronique pour commander les récepteurs en utilisant la transmission par courants porteurs (pas de modification de l’installation existante). Voyant rouge des entrées Voyant

DELTA DORE maîtrise depuis de nombreuses années les transmissions numériques sur les supports filaires (bus, courants porteurs, téléphonie) ou immatériels (infra-rouge, radio). DELTA DORE construit une offre complète et évolutive de produits basés sur le protocole X2D. Le marquage X2D garantit l'appartenance à cette gamme. Voyant

15ème appui Flash 4 fois Tout ou rien Voie 3 Sortie du mode au 16ème appui (le voyant vert devient fixe, OK)

1.2 La transmission par courants porteurs

Le principe des transmissions "CPL" est de superposer au signal présent entre les fils phase et neutre (230 V, 50 Hz) un signal codé de fréquence plus élevée et de faible amplitude. Le protocole DELTA DORE X2D répond à la norme NF-EN50065-1 qui permet la coexistence de plusieurs systèmes CPL, répondant à cette norme, sur une même installation. Sur le récepteur :

• Le voyant vert "OK" clignote, le récepteur n'est pas configuré. Appuyez brièvement sur Le voyant vert "OK" s'allume fixe. Le récepteur est configuré. Avantages : - Pas de dégradation de l'installation existante - Evolutivité du système - Diversité des récepteurs - Pas de filtre nécessaire en tête de l’installation électrique.

• Le voyant vert “OK” est allumé fixe, le récepteur est déjà configuré. Appuyez sur jusqu'à ce que le voyant vert "OK" clignote lentement (temps d’appui variable selon le récepteur utilisé), relâchez. Puis, appuyez brièvement sur réf. 6051099 Gestionnaire de puissance par courants porteurs . Le voyant vert "OK" s'allume fixe, le récepteur est reconfiguré. Dans le cas d’une installation en triphasé, vous devez utiliser un coupleur de phases (Réf : 6051046) pour émettre sur les 3 phases simultanément. 50 Hz Fréquence porteuse Réseau EDF 230V Appareil conforme aux exigences des directives : CEE 89/336 (Compatibilité ElectroMagnétique) et CEE 73/23 modifiée CEE 93/68 (Sécurité basse tension). DELTA DORE - Bonnemain - 35270 COMBOURG Fax : 33 (0) 2 99 73 44 87 E-mail : deltadore@deltadore.com En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après confirmation par nos services. 2700796 Rév.1

Emplacement GP5 CPL est monté sur rail DIN, en armoire électrique.

Raccordement Remarque : Ne pas utiliser de disjoncteur 2A pour la protection de l’alimentation du GP5 CPL. Par souci de clarté, les schémas réalisés sont à retenir dans leur principe. N'y figurent pas les protections et autres accessoires exigés par les normes. - La norme UTE C15-100 et les règles de l'art doivent être respectées. - Il est nécessaire que les appareils connectés ou environnants ne créent pas de perturbations trop fortes (directives CEE 89/336). Exemple 1 : GP5CPL est associé avec un programmateur Micro Driver 2H FP Exemple 3 : Report du contact heures creuses du compteur (avec GP5CPL) pour autoriser la charge de l’accumulateur. Association avec une centrale de type Driver CPL (programmateur hebdomadaire) pour la restitution de l’énergie. Reportez-vous à la notice du récepteur TC 51098 pour configurer celui-ci.

• Programmation sur 2 zones
• Délestage sur 6 voies Micro DRIVER 2H fil pilote Compteur électronique monophasé GP5CPL Alim. 230V

10 A La sortie Z1 (borne 3) du Micro Driver est reliée aux bornes 3 et 5 du GP5CPL. La sortie Z2 (borne 4) du Micro Driver est reliée à la borne 4 du GP5CPL. Le délestage s'effectue sur 6 voies : - voies 1, 2, 5 et 6 pour la zone de programmation Z1 - voies 3 et 4 pour la zone de programmation Z2 Récepteur fil pilote TC 51075 Convecteurs fil pilote Télé-info Exemple 2 : GP5CPL est associé avec un gestionnaire d'énergie STARBOX F02

• Programmation sur 3 zones
• Délestage sur 6 voies Boîtier technique STARBOX F02 GP5CPL

10 A Récepteur fil pilote TC 51075 Convecteurs fil pilote Compteur électronique monophasé La sortie FP1 Z1 (borne 17) du STARBOX F02 doit être reliée à la borne 3 du GP5CPL, la sortie FP1 Z2 (borne 19) à la borne 4 du GP5CPL, la sortie FP1 Z3 (borne 21) à la borne 5 du GP5CPL. Le délestage s'effectue sur 6 voies : - voies 1 et 2 pour la zone de programmation Z1 - voies 3 et 4 pour la zone de programmation Z2 - voies 5 et 6 pour la zone de programmation Z3 Le boîtier technique doit resté relié aussi au compteur électronique En cas d’installation triphasée, vous devez attribuer : - aux voies de délestage 1 et 2, les convecteurs alimentés par la phase 1 - aux voies de délestage 3 et 4, les convecteurs alimentés par la phase 2 - aux voies de délestage 5 et 6, les convecteurs alimentés par la phase 3. 4 Caractéristiques techniques

Alimentation 230V, +/-10%, 50 Hz Consommation : 3 VA Isolement classe II Délestage jusqu’à 6 voies Fréquence d’émission : 132,45 kHz, modulation FSK

• Puissance d’émission conforme à la norme
• Résistance interne : 5 ohms

• 1 entrée bus télé-information (issu du compteur électronique)
• Liaison avec le compteur : câble 1 paire torsadée 6/10e avec fil de continuité, lg. maxi. 100 m
• 3 entrées fil pilote ou tout ou rien (selon configuration interne)
• Dimensions : 4 modules, h = 53 mm
