DELTA 620 MASTER - Programmateur centralisé chauffage DELTA DORE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Programmateur centralisé chauffage
Marque	DELTA DORE
Modèle	DELTA 620 MASTER
Alimentation	2 piles alcalines 1,5 V (LR03), autonomie > 1 an
Fréquence d'émission	868 MHz, classe 1, norme EN 300 220
Portée radio	50 à 300 m en champ libre (variable selon environnement)
Température de fonctionnement	0 °C à +40 °C
Température de stockage	-10 °C à +70 °C
Dimensions (L x H x P)	128 x 85 x 31 mm
Indice de protection	IP30
Classe d'isolement	III
Fixation	Murale ou sur socle (support escamotable)
Affichage	Jour, température ambiante, témoin usure piles, mode (Arrêt/Été/Hiver)
Fonctions principales	Change over, programmation chauffage/rafraîchissement, thermostat de zone, programmation journalière, réglage consigne, arrêt système
Entretien	Changer les piles lorsque le témoin d'usure s'allume ; ne pas laisser de piles usées
Sécurité	Garantie ne couvre pas les dégradations dues à des piles ayant coulé
Informations générales	Notice de 2 pages disponible en téléchargement PDF

FOIRE AUX QUESTIONS - DELTA 620 MASTER DELTA DORE

Comment régler l'heure et le jour sur le DELTA 620 MASTER ?

Pour régler l'heure, maintenez la touche Programmation jusqu'à accéder au mode programmation, puis appuyez 7 fois sur ① pour atteindre le réglage de l'heure. Utilisez + ou - pour modifier. Chaque passage à 24h00 change le jour. Validez avec ①.

Comment associer le programmeur au boîtier technique ?

Sur le boîtier technique, appuyez sur T1 jusqu'à clignotement du voyant LED 1, puis appuyez 6 fois pour faire clignoter les 6 voyants. Sur le programmeur, appuyez sur MODE 5 secondes jusqu'à afficher CnF, relâchez, puis appuyez brièvement sur + ou -. Vérifiez que les voyants du boîtier s'arrêtent.

Comment changer les piles ?

Lorsque le témoin d'usure s'allume, séparez l'appareil du socle pour accéder au compartiment. Remplacez les piles par 2 piles alcalines LR03 1,5V. Vous disposez d'environ 1 minute pour conserver la programmation. Ne laissez pas de piles usées dans l'appareil.

Comment programmer les plages horaires de chauffage ?

Maintenez la touche Programmation pour entrer en mode programmation. Le premier jour apparaît. Utilisez ① pour une heure Confort ou Arrêt pour une heure d'arrêt. Répétez pour chaque créneau. Appuyez brièvement sur ① pour passer au jour suivant. Validez le 7ème jour pour régler l'heure.

Que faire si l'affichage clignote après la mise sous tension ?

Le clignotement signifie qu'aucune heure n'est réglée. Retirez la languette de protection des piles, puis réglez l'heure et le jour en suivant la procédure de réglage de l'heure. Le clignotement s'arrêtera après réglage.

Comment supprimer l'association radio du programmeur ?

Sur le boîtier technique, appuyez sur T1 jusqu'à clignotement du voyant LED 1, puis appuyez successivement pour faire clignoter les 6 voyants. Appuyez ensuite sur T2 pendant 10 secondes jusqu'à ce que les voyants s'arrêtent.

Comment associer la fonction thermostat de zone à une voie ?

Sur le boîtier technique, appuyez sur T1 jusqu'à clignotement du LED 1, puis sélectionnez la voie concernée. Sur le programmeur, appuyez sur la touche Arrêt 5 secondes jusqu'à CnF, relâchez, puis appuyez sur + ou -. Vérifiez que le voyant de la voie cesse de clignoter.

Quelle est la portée radio maximale ?

La portée radio est de 50 à 300 mètres en champ libre. Elle peut être réduite par les obstacles (murs, structures métalliques) et l'environnement électromagnétique.

Comment modifier la température de consigne ?

Un appui bref sur + ou - affiche la température de consigne actuelle. Un appui long permet de la modifier. Relâchez pour valider la nouvelle consigne.

Que faire en cas de dysfonctionnement de l'association ?

Vérifiez la portée et les obstacles. Réinitialisez l'association en supprimant d'abord l'ancienne association (via T2 10 secondes), puis refaites la procédure d'association complète. Assurez-vous que les piles sont en bon état.

MODE D'EMPLOI DELTA 620 MASTER DELTA DORE

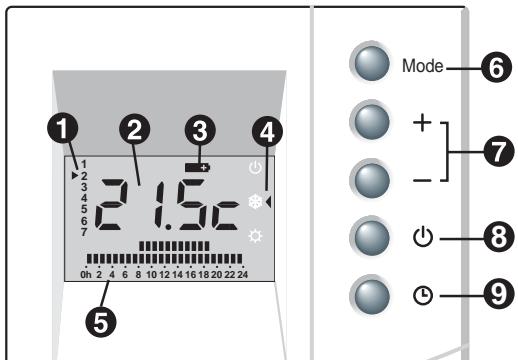

1. Présentation et utilisation

Le programmeur centralisé assure le change over du système et la programmation du chauffage ou du rafraîchissement.

Il intègre également la fonction thermostat de zone.

• Affichage du jour en cours 2 Affichage de la température ambiente 3 Témoin d'usure des piles 4 Mode en cours (Arrêt, Été ou Hiver) • Profil du programme journalier (Confort ou Arrêt) • Touche Mode permet de sélectionner le mode chauffage, le mode rafraîchissement ou l'arrêt du système. 7 Touches de modification

• un appui bref sur l'une des touches permises de connaître la température de consigne,
• un appui long sur l'une des touches permitted de modifier la température de consigne.

3 Marche / Arrêt de la fonction thermostat 9 Touche Programmation, un appui bref sur la touche permet d'activer ou désactiver la fonction programmation.

En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engage qu'à la confirmation par nos services.

2.1 Emplacement

Il est indispensable de bien placer le programmeur. La hauteur recommandée est de 1,5 m dans un endroit accessible.

La propagation des ondes radioélectriques est réfléchie et atténuée par les structures rencontrées.

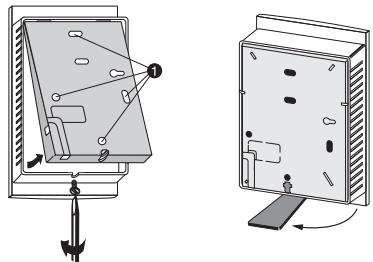

2.2 Fixation murale

Le programmeur centralisé peut être fixé au mur ou sur une boîte d'encastrement en utilisant les trous repérés ①. Pour le fixer, vous nevez séparer l'appareil de son socle comme indiqué.

2.3 Mise sur support

En faisant pivoter le support escamotable situé sous le boitier, vous pouvez poser l'appareil sur un meuble.

3.1 Première mise sous tension

L'appareil est livré avec des piles.

Pour le mettre en service, vous devez retirer la languette de protection.

Séparez l'appareil de son socle pour accéder aux compartiments, puis enlevez la languette. L'affichage clignote. Vous devez régler l'heure pour stopper le clignotement.

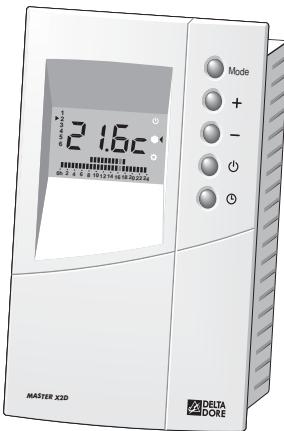

3.2 Réglage de l'heure

Le réglage de l'heure et du jour s'effectue avec les touches + ou -.

Chaque passage à 24h00 vous permet de changer de jour.

Appui bref : Avance au pas de 1 minute

Appui maintenu : Avance rapide

E/9/666

eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae eae

Coe eae

Programmateur centralisé

4. Association du programmeur

Pour associer le programmeur centralisé au boîtier technique : - sur le boîtier technique,

appuyez sur la touche T1 jusqu'à ce que le voyant LED 1 clignote, puis, par appuis successifs sur la touche T1 (6 fois), faites clignoter les 6 voyants simultanément.

• sur le programmateur, appuyez sur la touche MODE pendant 5 secondes jusqu'à afficher CnF. Relâchez.

• appuyez brièvement sur la touche + ou -,
• sur le boîtier technique, vérifie que les voyants ne clignotent plus.

Le programmeur est associé au boîtier technique.

5. Association de la fonction thermostat de zone

Pour associer la fonction thermostat de zone, à l'une des voies du boîtier technique :

• Sur le boftier technique, appuyez sur la touche T1 jusqu'à ce que levoyant LED 1 clignote, puis par appui sur la touche T1, faites clignoter la voie concernée.
• Sur le programmateur, appuyez sur la touche arrêt (pendant 5 secondes jusqu'à afficher CnF. Relâchez.

• appuyez brièvement sur la touche + ou -,
• sur le boîtier technique, vérifie que le voyageant ne clignote plus. La fonction thermostat est associée à la voie concernée du boîtier technique.
• sur le programmateur, appuyez sur la touche (1), l'écran affiche TEST, appuyez sur la touche + ou - pour vérifier le bon fonctionnement,

• sur le boîtier technique, la transmission est correcte si le voyant de la voie concernée clignote.
• Sur le programmeur, appuyez sur la touche pour sortir du mode association.

6. Supprimer l'association radio du programmeur

Si vous souhaitez supprimer l'association : - sur le boîtier technique, appuyez sur la touche T1 jusqu'à ce que le voyant LED 1 clignote, puis, par appuis successifs sur la touche T1, faites clignoter les 6 voyants simultanément. Appuyez 10 secondes sur la touche T2 jusqu'à ce que les voyants s'arrêtent de clignoter.

7. Supprimer l'association de la fonction thermostat de zone

Si vous souhaitez supprimer l'association de la fonction thermostat de zone : - sur le boîtier technique, appuyez sur la touche T1 jusqu'à ce que le voyant LED 1 clignote, puis, par appuis successifs sur la touche T1, faites clignoter la voie concernée.

Appuyez 10 secondes sur la touche T2 jusqu'à ce que les voyants s'arrêtent de clignoter.

8. Programmation

Maintenez appuyée la touche pour accéder à la programmation.

Le programme attribué au 1er jour apparait. Le 1er créneau horaire clignote.

• Appuyez sur ① pour 1 heure de Confort ou pour 1 heure d'Arrêt (Passage au créneau suivant)

Répétez l'opération pour chaque créneau horsaire

Appuyez brièvement sur ① pour valider et passer au jour suivant.

Répétez les opérations pour chaque jour.

La validation de la programmation du 7ème jour permet d'accéder au réglage de l'heure.

Un nouvel appui bref sur permet de sortir du mode programmation.

Note : pendant la programmation, le système est en arrêt.

9. Changer les piles

Le témoin d'usure s'allume, ne laissez pas les piles usées séjourner dans l'appareil (la garantie ne couvre pas les dégradations dues à des piles ayant coulé).

Vous disposez d'environ 1 minute pour mettre en place les nouvelles piles tout en conservant votre programmation.

10. Modifier l'heure

Maintenez appuyée la touche pour accéder à la programmation.

Puis appuyez 7 fois sur la touche ① pour accéder au réglage de l'heure.

Pour régler l'heure, appuyez sur les touches + ou -.

Appuyez brièvement sur ① pour valider le réglage de l'heure et sortir du mode programmation.

Chaque passage à 24h00 vous permet de changer de jour.

Appui bref : Avance au pas de 1 minute Appui maintenu : Avance rapide

11. Caractéristiques

• Alimentation par 2 piles alcalines 1,5V de type LR03 (autonomie supérieure à 1 an)
• Fréquence d’émission 868 MHz, classe 1, Norme EN 300 220
• Portée radio de 50 à 300 mètres en champ libre variable en fonction des équipements associés (portée pouvant être altérée en fonction des conditions d'installation et de l'environnement électromagnétique)
• Température de fonctionnement: 0à + 40^
• Température de stockage: -10 à +70°C
• Boîtier d'ambiance : 128 x 85 x 31 mm Fixation murale ou sur socle
• Indice de protection : IP 30
• Isolement classe III
• Installation en milieu normalement pollué Dispositif de télécommande radio
