AC 51115 - Récepteur électrique DELTA DORE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur électrique pour pilotage par courants porteurs
Marque	DELTA DORE
Modèle	AC 51115
Alimentation	230 V, 50 Hz
Consommation électrique	2 VA
Type de sortie	Contact travail
Courant maximal de la sortie	10 A - 230 V
Type de coupure des contacts	Microcoupure / Type 1.c
Isolement	Classe I
Dimensions (L × l × H)	140 × 72 × 40 mm
Température de fonctionnement	0 °C à +40 °C
Température de stockage	-10 °C à +70 °C
Indice de protection	Installation dans un milieu normalement pollué
Voyants	1 voyant vert (OK), 1 voyant rouge (état sortie)
Touche de configuration/dérogation	Oui, tactile
Prise gigogne	Oui, permet de connecter un appareil
Fonctions principales	Réception d'ordres par courants porteurs, pilotage de chauffage, éclairage, électroménager
Configuration	Attribution à une voie de commande via centrale de pilotage
Dérogation manuelle	Appui sur la touche pour changer l'état de la sortie
Extinction des voyants	Possible pour usage en chambre à coucher
Entretien	Aucun entretien spécifique nécessaire
Sécurité	Respecter les normes électriques, installation hors tension
Pièces détachées / Réparabilité	Non spécifié

FOIRE AUX QUESTIONS - AC 51115 DELTA DORE

Comment configurer le récepteur AC 51115 ?

Assurez-vous que le voyant vert "OK" clignote (sinon appuyez 20 s jusqu'à clignotement). Appuyez brièvement sur la touche : le voyant vert s'allume fixe, le récepteur est configuré.

Comment reconfigurer le récepteur si déjà configuré ?

Appuyez 20 s sur la touche jusqu'à ce que le voyant vert "OK" clignote, relâchez. Appuyez de nouveau brièvement : le voyant s'allume fixe, la reconfiguration est effectuée.

Que signifie le voyant vert clignotant ?

Le voyant vert "OK" clignote indique que le récepteur ne reçoit pas d'informations de la centrale. Vérifiez l'émission de la centrale ou reconfigurez l'appareil.

Que signifie le voyant rouge allumé ?

Le voyant rouge indique l'état de la sortie. S'il est allumé fixe, le contact est fermé (sortie active).

Comment utiliser la dérogation manuelle ?

Appuyez sur la touche du récepteur pour changer l'état de la sortie (marche/arrêt). La dérogation reste active jusqu'au prochain ordre de la centrale ou un nouvel appui.

Comment éteindre les voyants du récepteur ?

Mettez la centrale en mode normal, puis appuyez environ 10 s sur la touche du récepteur jusqu'à extinction des voyants. Pour les rallumer, répétez l'opération.

Le récepteur peut-il piloter un convecteur mobile ?

Oui, sa prise gigogne permet de connecter un convecteur mobile (chauffage), un automatisme d'éclairage ou un électroménager, à condition que la puissance soit compatible (10 A max).

Quelle est la consommation électrique du récepteur ?

La consommation est de 2 VA, très faible.

Où installer le récepteur AC 51115 ?

Installez-le dans un milieu normalement pollué, entre 0 °C et 40 °C. Il s'intercale entre l'appareil à piloter et la prise de courant.

Que faire si les voyants ne s'allument pas ?

Vérifiez l'alimentation électrique (230 V). Si le problème persiste, appuyez 10 s sur la touche pour rallumer les voyants, ou contactez le service technique.

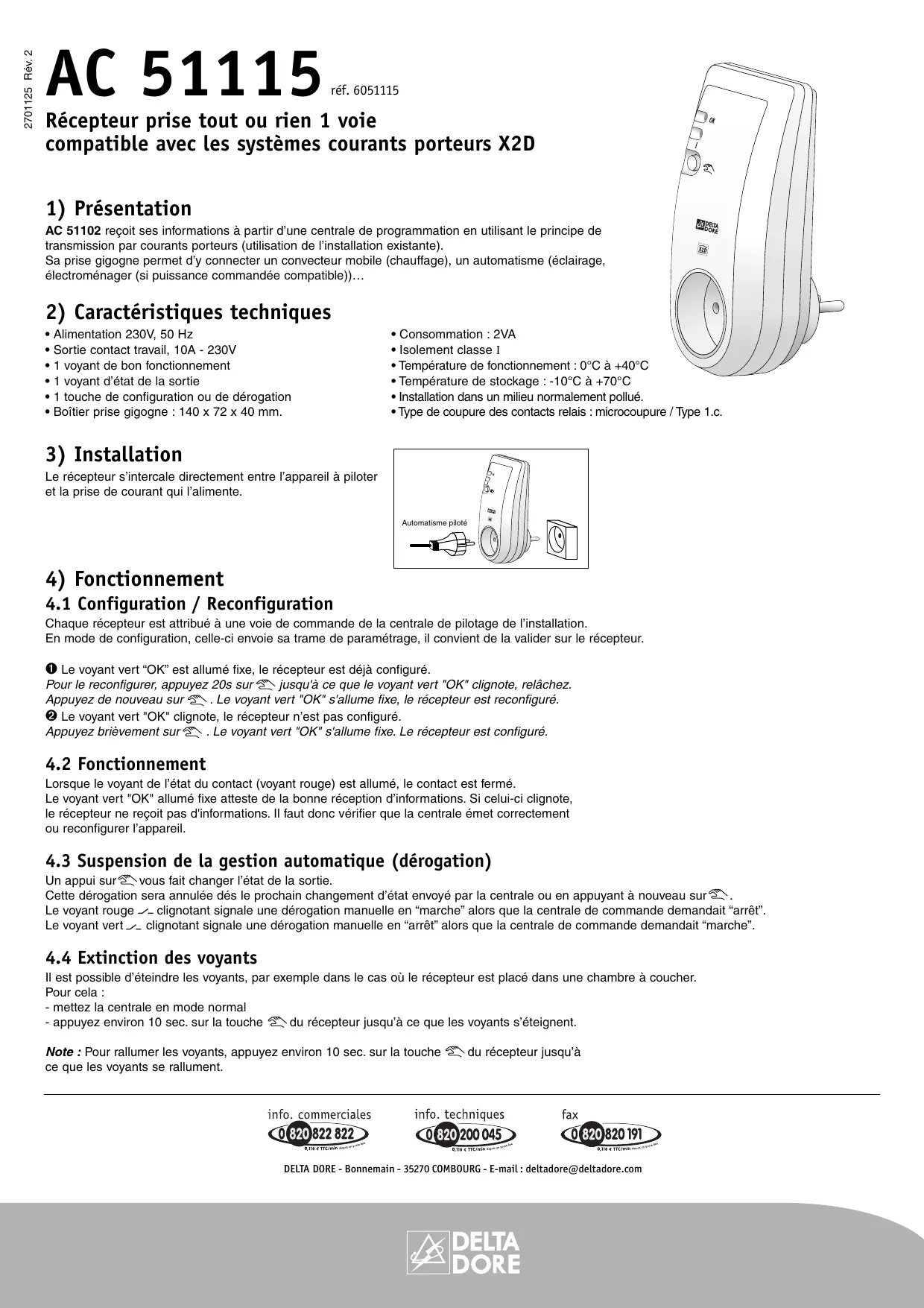

MODE D'EMPLOI AC 51115 DELTA DORE

1) Présentation

AC 51102 reçoit ses informations à partir d'une centrale de programmation en utilisant le principe de transmission par courants porteurs (utilisation de l'installation existante). Sa prise gigogne permet d'y connecter un convecteur mobile (chauffage), un automatisme (éclairage, électroménager (si puissance commande compatible)))...

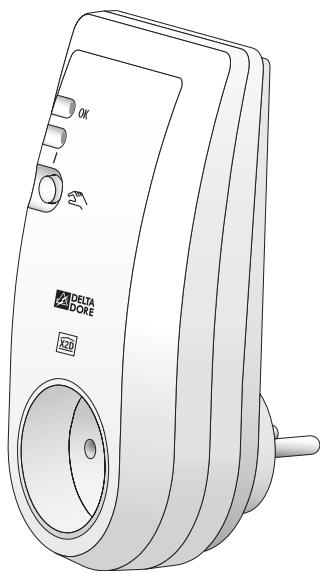

2) Caractéristiques techniques

• Alimentation 230V, 50 Hz Sortie contact travail, 10A - 230V
• 1 voyant de bon fonctionnement
• 1 voyant d'état de la sortie
• 1 touche de configuration ou de dérogation
• Boîtier prisigogne: 140 × 72 × 40 mm.
• Consommation : 2VA
• Isolement classe I
• Température de fonctionnement: 0°C à +40°C
• Température de stockage: -10°C à +70°C
• Installation dans un milieu normalement pollué.
• Type de coupure des contacts relais : microcoupure / Type 1. c.

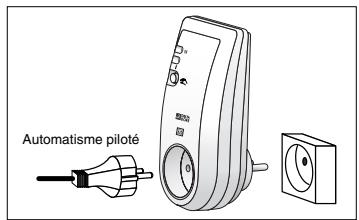

3) Installation

Le récepteur s'intercale directement entre l'appareil à piloter et la prise de courant qui l'alimente.

4.1 Configuration / reconfiguration

Chaque récepteur est attribué à une voie de commande de la centrale de pilotage de l'installation. En mode de configuration, celle-ci envoie sa trame de paramétrage, il convient de la valider sur le récepteur.

Le voyant vert "OK" est allumé fixe, le récepteur est déjà configuré. Pour le reconfigurer, appuyez 20s sur jusqu'à ce que le voyant vert "OK" clignote, relâchez. Appuyez de nouveau sur Le voyant vert "OK" s'allume fixe, le récepteur est reconfigured. 2 Le voyant vert "OK" clignote, le récepteur n'est pas configuré. Appuyez brièvement sur. Le voyant vert "OK" s'allume fixe. Le récepteur est configuré.

4.2 Fonctionnement

Lorsque le voyant de l'état du contact (voyant rouge) est allumé, le contact est fermé.

Le voyant vert "OK" allumé fixe atteste de la bonne réception d'informations. Si celui-ci clignote, le récepteur ne reçoit pas d'informations. Il faut donc vérifier que la centrale émet correctement ou reconfigurer l'appareil.

4.3 Suspension de la gestion automatique (dérogation)

Un appui sur « vous » fait changer l'état de la sortie.

Cette dérogation sera annulée dès le prochain changement d'état envoyé par la centrale ou en appuyant à nouveau sur

Le voyant rouge clignotant signale une dérogation manuelle en "marche" alors que la centrale de commande demandait "arrêt".

Le voyant vert clignotant signale une dérogation manuelle en "arrêt" alors que la centrale de commande demandait "marche".

4.4 Extinction des voyants

Il est possible d'éteindre les voyants, par exemple dans le cas où le récepteur est placé dans une chambre à coucher.

Pour cela :

• mettez la centrale en mode normal
• appuyez environ 10 sec. sur la touche du récepteur jusqu'à ce que les voyants s'éteignent.

Note: Pour rallumer les voyants, appuyez environ 10 sec. sur la touche du récepteur jusqu'à ce que les voyants se rallument.
