MODE D'EMPLOI MAC 5 HARPER

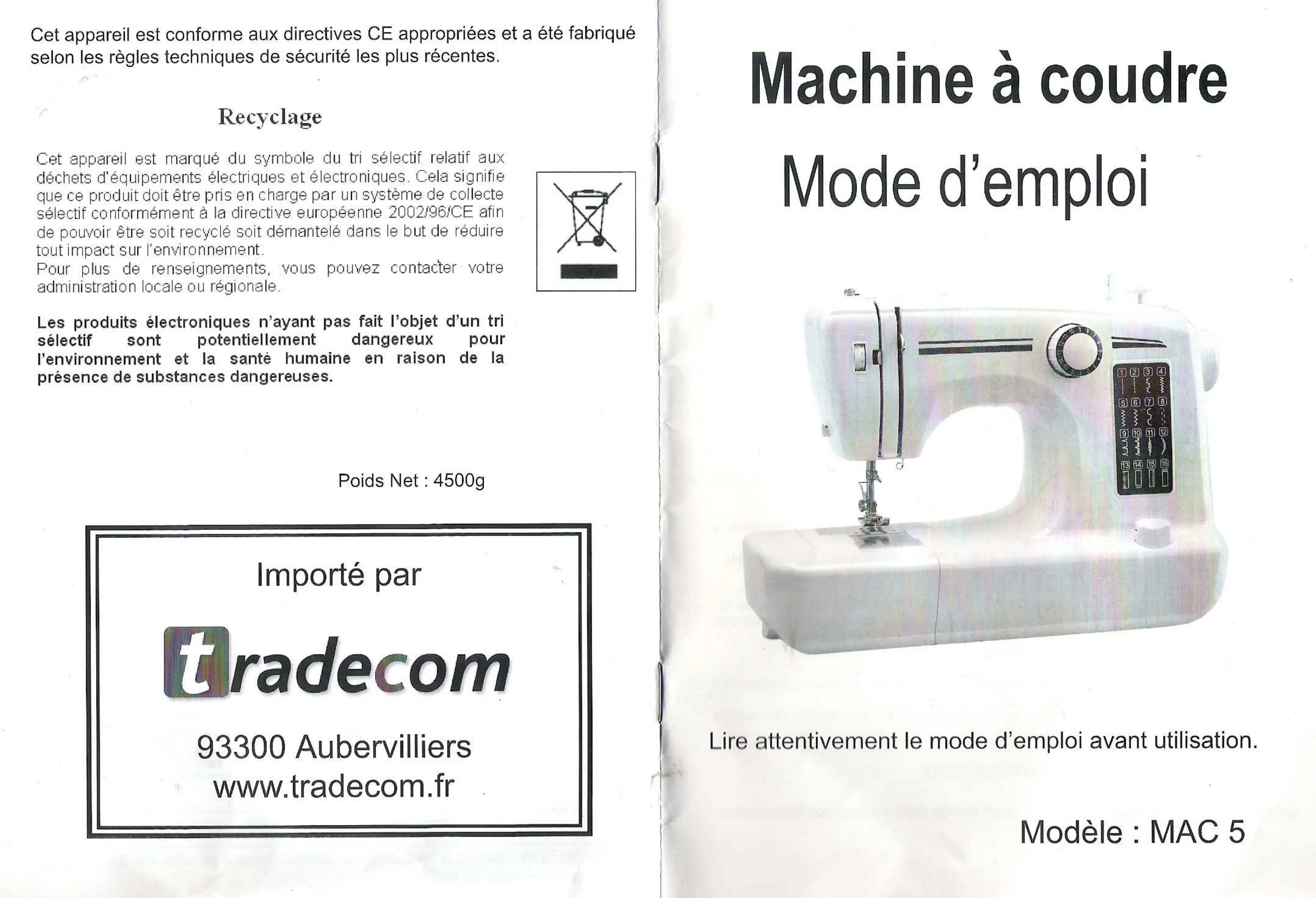

Cet appareil est conforme aux directives CE appropriées et a été fabriqué selon les règles techniques de sécurité les plus récentes.

Recyclage

Cet appareil est marqué du symbole du tri sélectif relatif aux déchets d'équipements électriques et électroniques. Cela signifie que ce produit doit être pris en charge par un système de collecte sélective conformément à la directive française 2002/96/CE afin de pouvoir être soit recyclé, soit démantelé dans le but de réduire tout impact sur l'environnement.

Pour plus de renseignements, vous pouvez contacter notre administration locale ou régionale.

Les produits électroniques n'ayant pas fait l'objet d'un tri sélectif sont potentiellement dangereux pour l'environnement et la santé humaine en raison de la présence de substances dangereuses.

Poids Net : 4500g

Importé par

tradecom

93300 Aubervilliers www.tradecom.fr

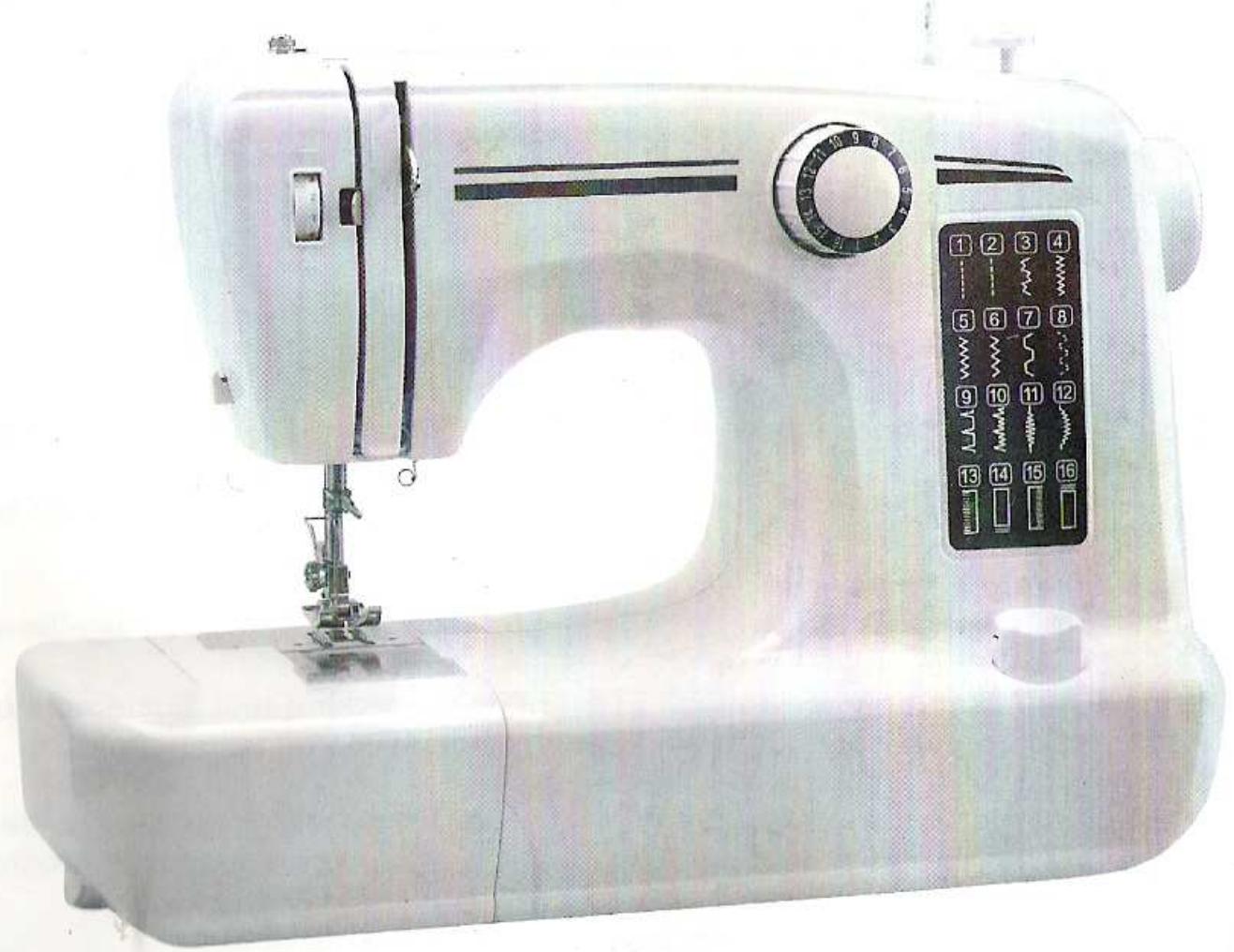

Machine à coudre mode d'emploi

Lire attentivement le mode d'emploi avant utilisation.

Modèle : MAC 5

Consignes de sécurité importantes

Lors de l'utilisation d'un appareil électrique, il faut toujours observer certaines mesures de sécurité élémentaires, y compris les suivantes :

« Lire l'intégralité des instructions avant d'utiliser cette machine à coudre. »

« DANGER - Pour réduire le risque de choc électrique. » Une machine à coudre ne doit jamais être laissée sans surveillance lorsqu'elle est branchée. Débranchez toujours l'appareil de la prise de courant immédiatement après usage et avant le nettoyage.

« MISE EN GARDE - Pour réduire le risque de brûlures, incendie, de choc électrique ou de blessures corporelles. »

1. Ne permettez pas l'utilisation de cette machine comme un jouet. L'utilisation par des enfants ou à proximité d'enfants nécessite une étroite surveillance.
2. N'utilisez cette machine que pour sa destination normale telle qu'elle est décrite dans cette brochure. N'utilisez pas d'autres raccordements que ceux prévus par le constructeur et décrits dans cette brochure.
3. Ne faites jamais fonctionner cette machine si le cordon d'alimentation ou la fiche électrique sont défectueux, si elle ne fonctionne pas correctement, si elle est tombée ou a été endommagée ou immergée dans l'eau. Retournez l'appareil au centre de service après-vente ou au distributeur/agréé le plus proche pour révision, réparation, réglage électrique ou mécanique.
4. Ne faites jamais fonctionner la machine si l'une des aires d'aération se trouve obstruée. Gardez les aires de ventilation de la machine et du rhéostat dégagés de toute accumulation de peluche, poussière et fibres de tissu.
5. Éloignez vos doigts de toutes les pièces en mouvement. Faites particulièrement attention à l'aiguille de la machine à coudre.
6. Utilisez toujours la bonne plaque à aiguille. Une plaque inappropriée peut entraîner la casse de l'aiguille.
7. N'utilisez pas d'aiguilles tordues.
8. Ne poussez pas ou ne tirez pas sur le tissu en piquant. Ceci pourrait tordre l'aiguille et la casser.
9. Eteignez la machine à coudre (position « off ») avant de procéder à tout ajustement ou réglage, tels que l'enfilage, le changement d'aiguille, l'installation de la canette ou le changement du pied presseur à proximité de l'aiguille.
10. Débranchez toujours la machine à coudre du secteur avant d'ôter les carters, de la lubrifier, ou de procéder à toute autre opération d'entretien mentionnée dans la brochure d'instructions.
11. N'insérez ou ne laissez jamais tomber un objet dans l'une des ouvertures
12. Ne pas utiliser à l'extérieur.
13. Ne faites pas fonctionner la machine pendant l'utilisation d'aérosols ou lors d'administration d'oxygène.
14. Ne débranchez pas en tirant sur le cordon d'alimentation. Pour débrancher, saisissez la fiche électrique et non le cordon.

Cette machine à coudre est réservée à un usage domestique exclusivement.

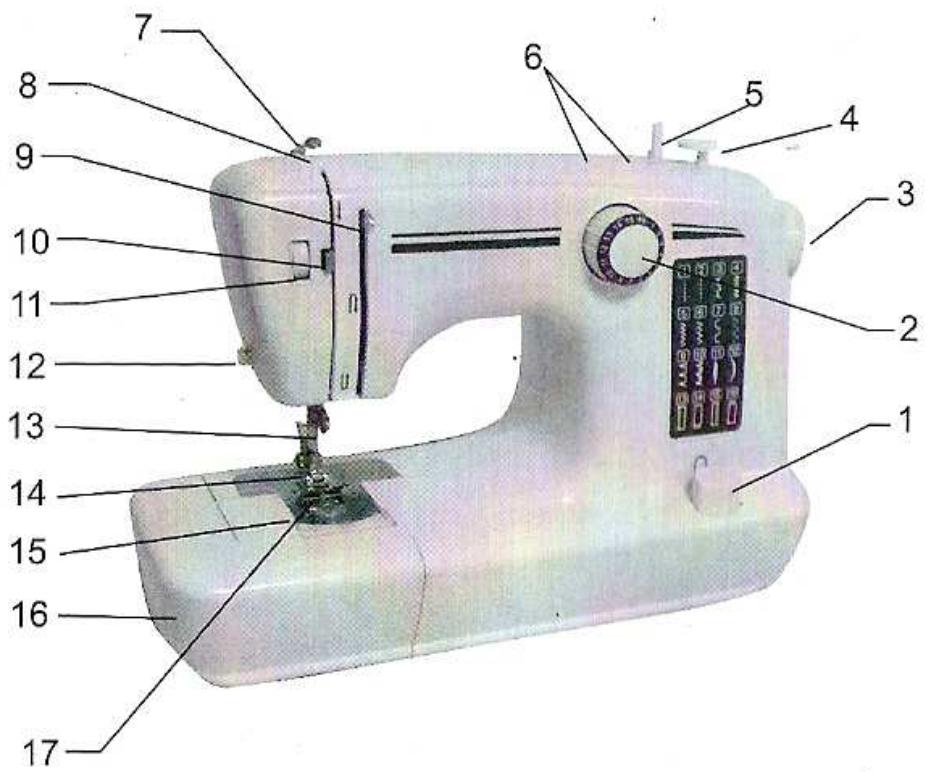

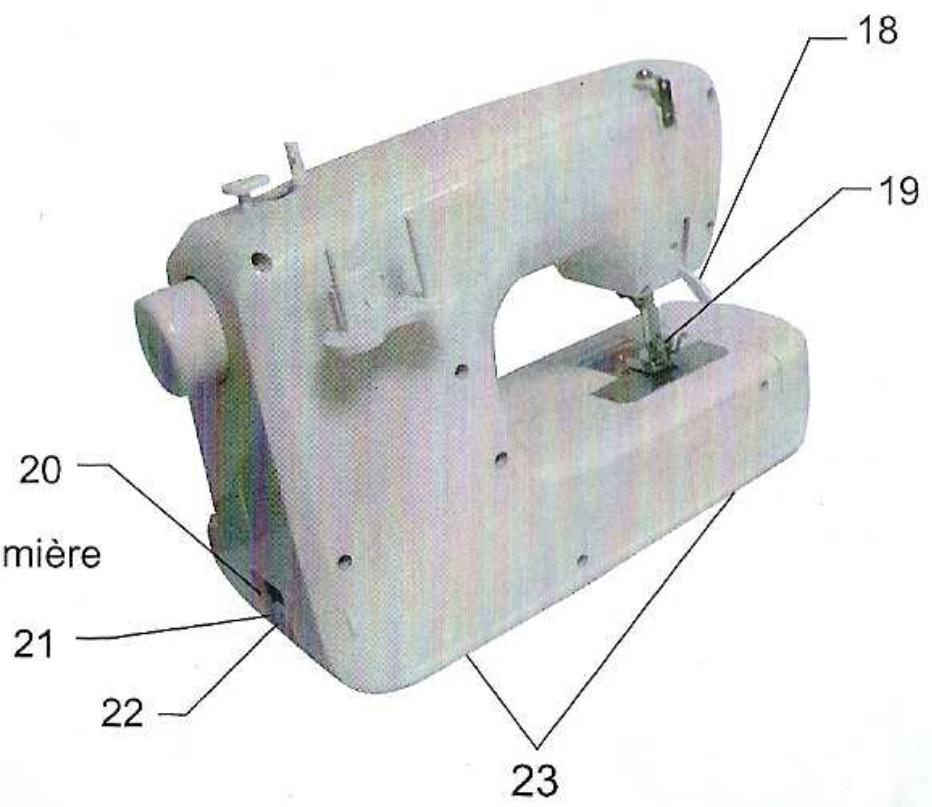

Description de la machine

1. Interrupteur couture arrière 2. Bouton de sélection du motif 3. Volant 4. Butée d'arrêt du bobinage 5. Bobinoir 6. Porte bobine 7. Guide-fil 8. Guide-fil supérieur 9. Releveur de fil 10. Barre de verrouillage tension du fil 11. Indicateur tension du fil 12. Coupe fil 13. Vis de l'aiguille 14. Pied presseur 15. Plaque aiguille 16. Table 17. Griffes d'entraînement 18. Levier du pied presseur 19. Support du pied presseur 20. Interrupteur marche/arrêt et lumière 21. Pédale de commande 22. Prise de cordon 23. Plateau

Accessoires

Pédale de commande

Pied à boutonnière

Plaque à bouton

Aiguilles (x2)

Porte bobine

Pied pour fermeture à glissière

Pied multifonctions

Passe-fil

Canettes (x4)

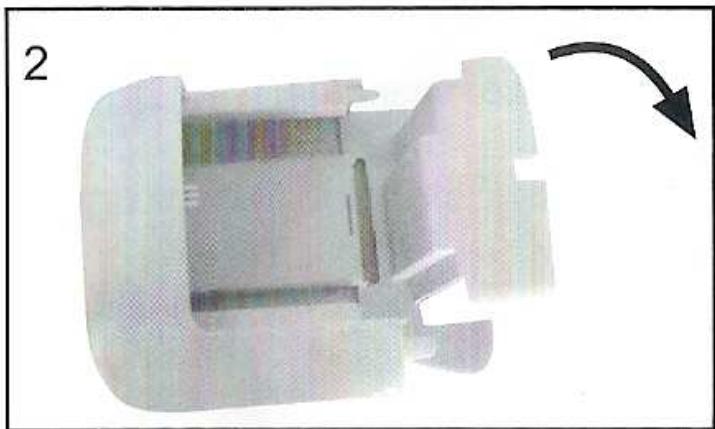

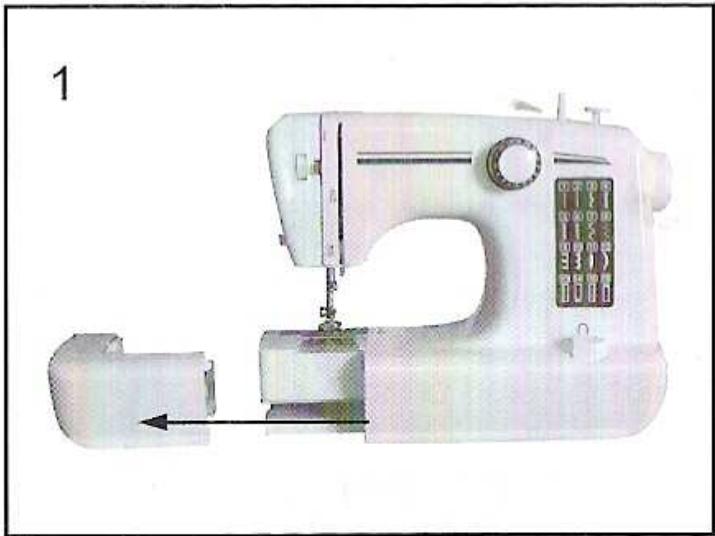

Table à ouvrage intégrable

1. Maintenez la table en position horizontale et tirez-la de la machine comme sur la photo (1). 2. Tirez le couvercle latéral pour l'ouvrir comme sur la photo (2). 3. Le support de la canette et le compartiment d'accessoires sont à l'intérieur de la table.

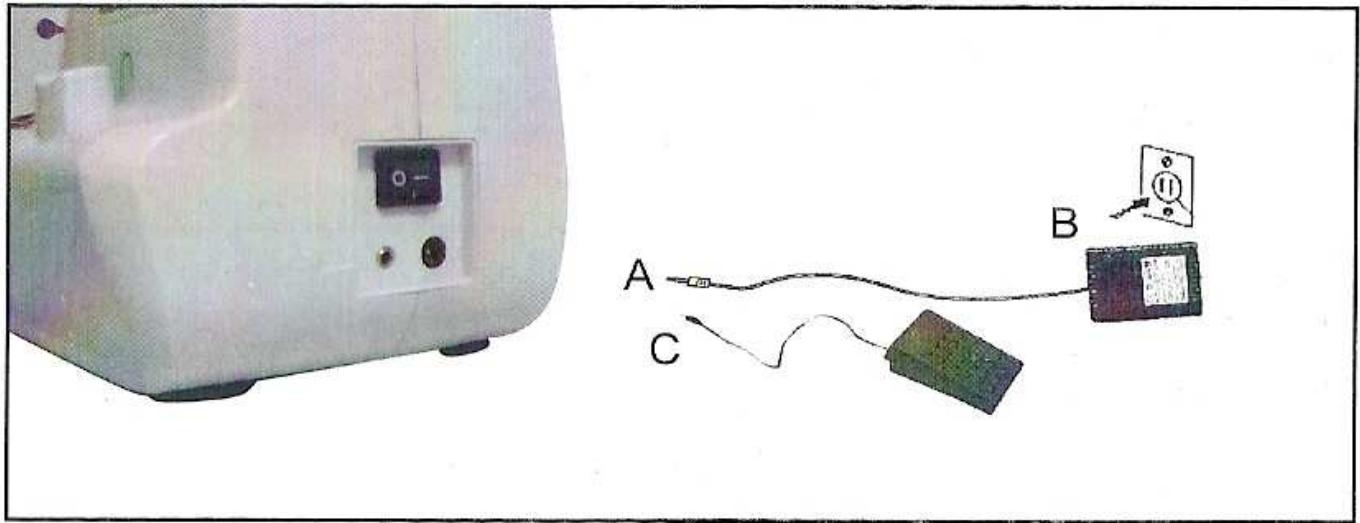

Raccordement de la machine au secteur

1. Connectez la fiche « A » à la machine et la fiche « B » à la prise de courant murale.
2. Connectez la pédale de commande « C » à la machine. 3. Mettez la machine en marche (« ON »).

Éclairage

4. Appuyez sur l'interrupteur principal pour allumer la machine et l'éclairage.

Montage du pied presseur

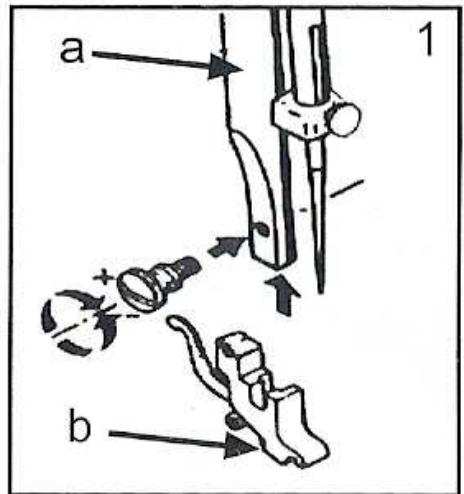

1. Levez la barre verticale « a » (1). Fixez le support du pied presseur « b » comme sur l'illustration.

2. Installation du pied presseur (2)

Abaissez le support du pied presseur « b » et le pied presseur s'enclenchera automatiquement.

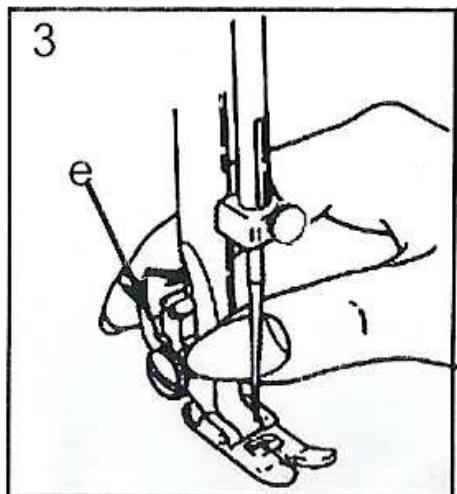

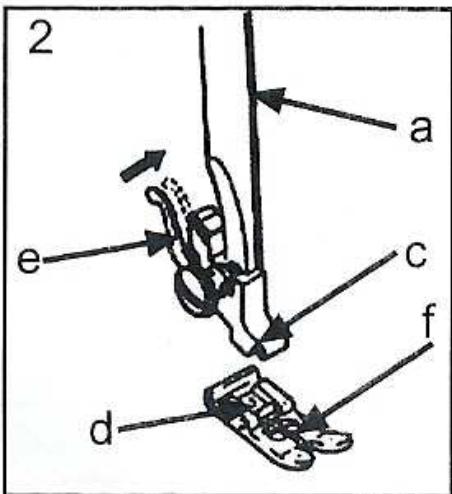

3. Retrait du pied presseur (3)

Levez le pied presseur.

Levez le levier « e » pour dégager le pied presseur

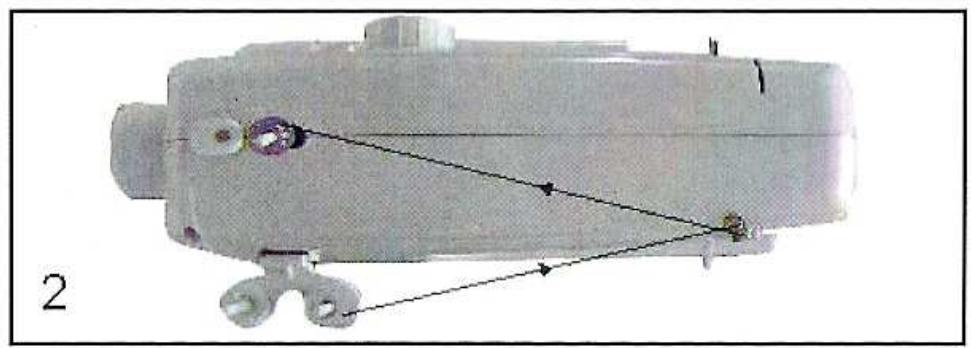

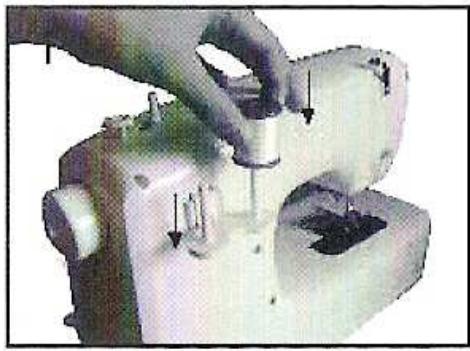

Préparation de la canette

Placez une canette vide sur le bobinoire et placez la bobine sur le porte-bobine. Enroulez le fil manuellement (quelques tours) autour de la canette vide, dans le sens des aiguilles d'une montre. Utilisez la pédale de commande jusqu'à ce que la canette soit pleine. Enlevez la canette en coupant le fil.

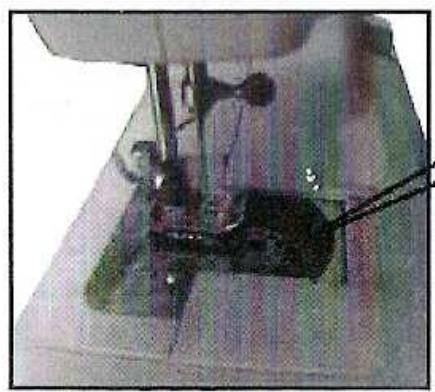

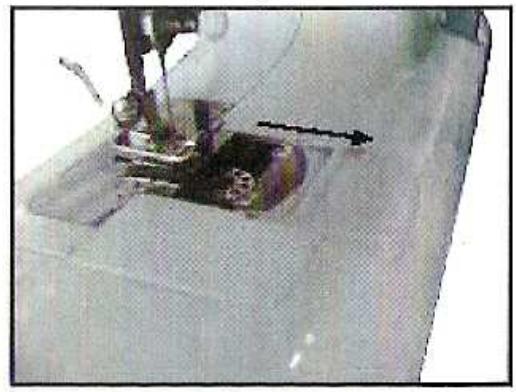

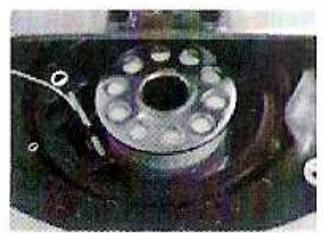

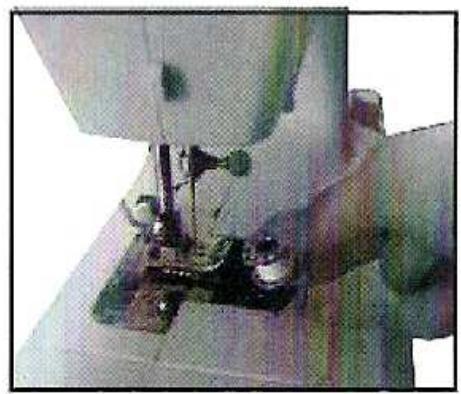

Installation de la canette

Lorsque vous insérez ou enlevez une canette, l'aiguille doit être entièrement levée.

Faites glisser le couvercle :

Insérez la canette dans son logement, de manière à ce que le fil tourne dans le sens des aiguilles d'une montre.

Attention : la machine doit être en position « OFF » !

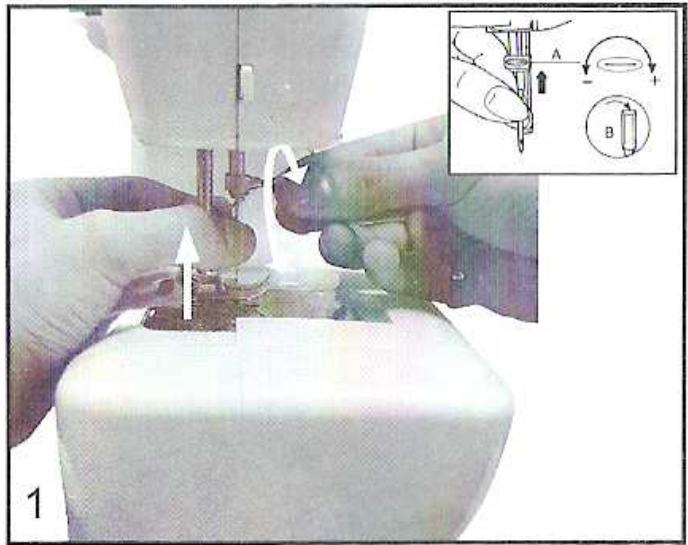

Installation et changement de l'aiguille

Changez d'aiguille régulièrement, surtout si celle que vous utilisez montre des signes d'usure et entraîne des problèmes.

Insérez l'aiguille comme sur l'illustration et comme suit :

A. Desserrez la vis du serre-aiguille et desserrez-la après insertion de l'aiguille (1).

B. Insérez la nouvelle aiguille dans le serre-aiguille, avec le côté plat à l'arrête.

Attention: éteignez bien la machine (« OFF »)!

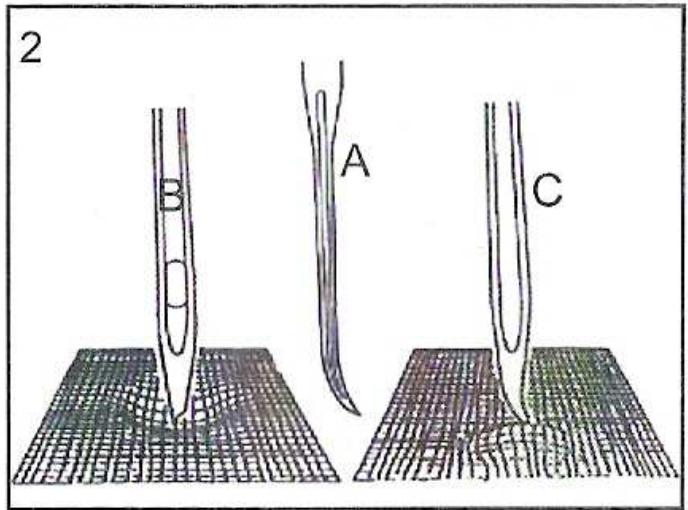

Les aiguilles doivent être en parfait état. Certaines aiguilles (voir photo 2) peuvent entraîner des problèmes :

A. aiguilles tordues B. aiguilles épointées C. pointes endommagées

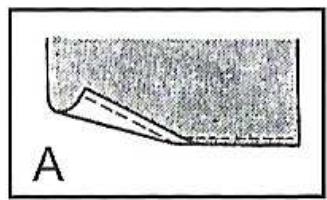

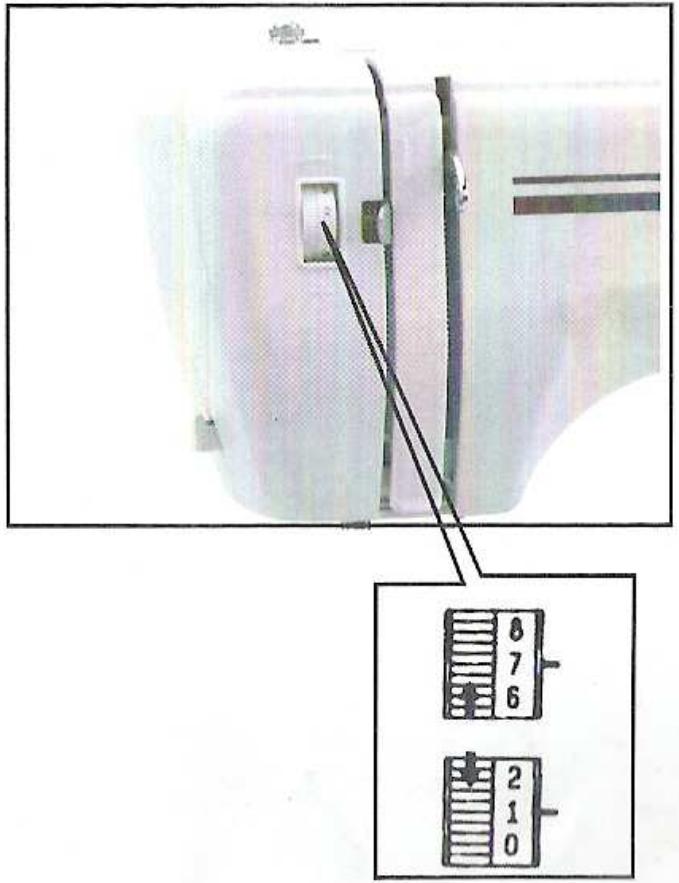

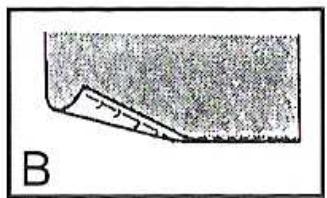

Tension du fil

La tension du fil inférieur est fixée, généralement elle n'a pas besoin d'être ajustée. Pour le fil supérieur, tournez le cadran vers le chiffre suivant, ce qui augmentera la tension (et inversement pour la baisser).

A. tension normale B. tension trop basse C. tension trop élevée

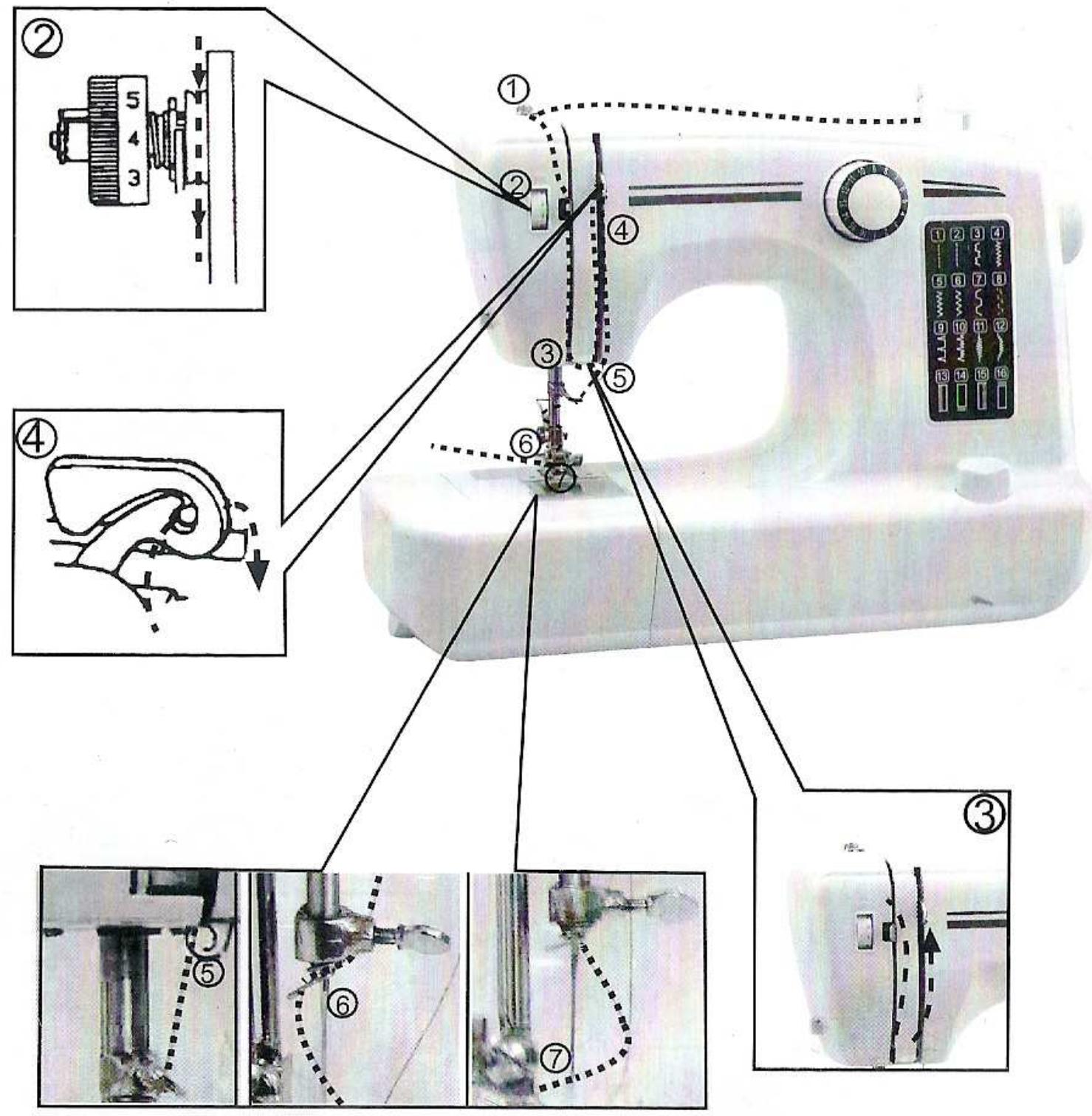

Enfilage supérieur

1. Tirez le fil à travers le guide de droite à gauche. 2. Tournez la molette de tension du fil vers la gauche puis guidez le fil dans le disque de tension en vous assurant que le fil est bien inséré dans le disque. 3. Continuez à tirer le fil vers le bas et autour de la barre du support, de gauche à droite. 4. Tirez le fil vers le haut, à travers le levier, de gauche à droite. 5. Continuez à tirer le fil vers le bas à travers le guide supérieur, de l'avant vers l'arrière. 6. Tirez le fil vers le bas et à travers le guide inférieur, de l'arrière vers l'avant. 7. Continuez à tirer le fil vers le bas à travers le protège-fil. 8. Enfin, enfilez la aiguille de l'avant vers l'arrière.

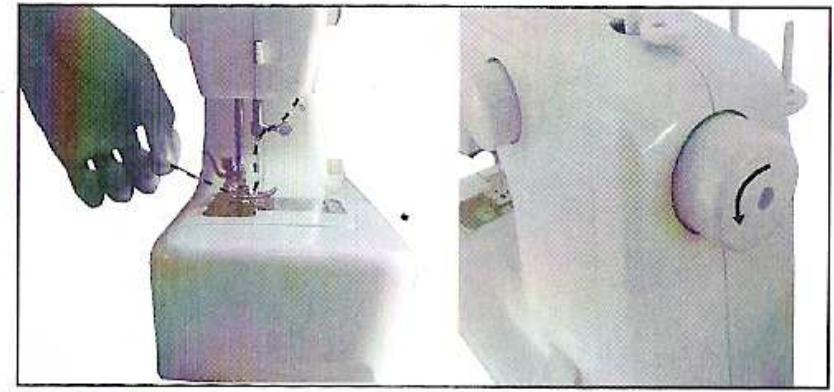

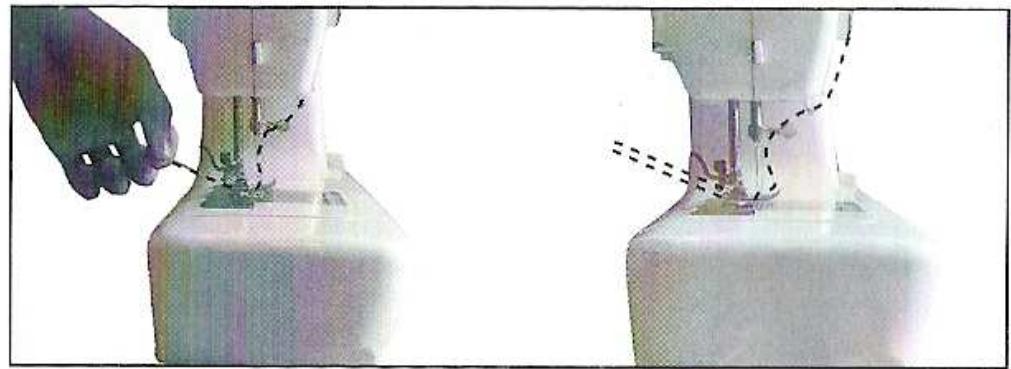

Enfilage inférieur

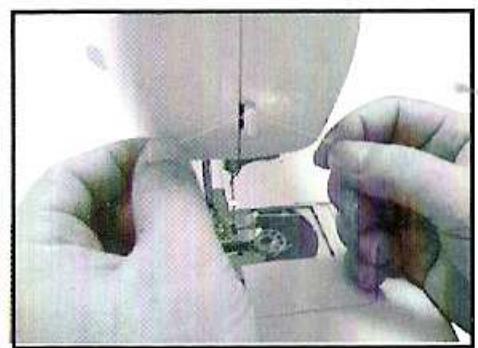

1. Levez le pied presseur et tenez l'extrémité du fil supérieur de la main gauche, tout en tournant manuellement le volant avec votre main droite (dans le sens inverse des aiguilles d'une montre) afin de relever l'aiguille.
2. Tirez sur le fil supérieur pour faire sortir le fil inférieur à travers le trou de la plaque d'aiguille puis tirez les deux fils de 10 cm vers l'arrête de la machine, sous le pied presseur.

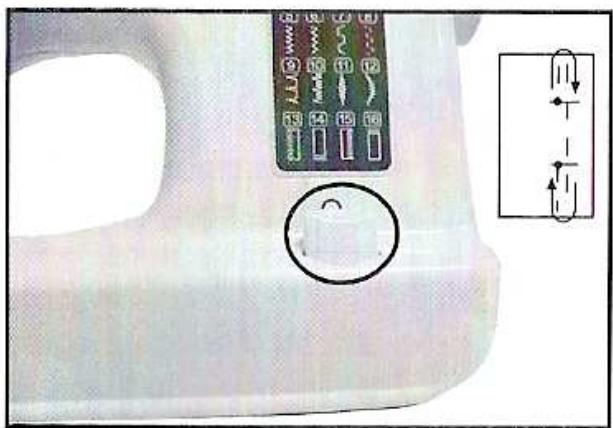

La couture arrêtée

Pour arrêter ou renforcer le départ et la fin d'une couture, appuyez sur le bouton de couture arrière. Piquez quelques points en arrière. Relâchez le bouton pour piquer à nouveau en avant (A).

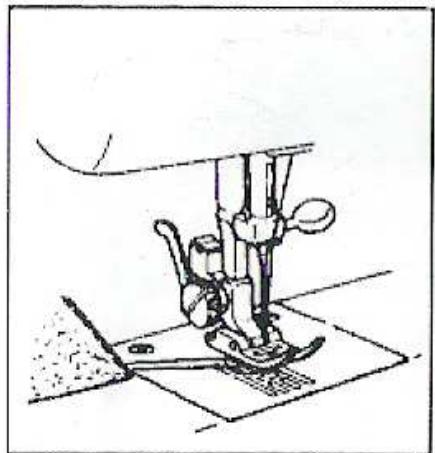

Retrait de l'ouvrage

1. Tournez le volant vers vous pour amener le relevé de fil dans sa position la plus haute.
2. Levez le pied presseur et retirez l'ouvrage en arrêté de l'aiguille et du pied presseur.

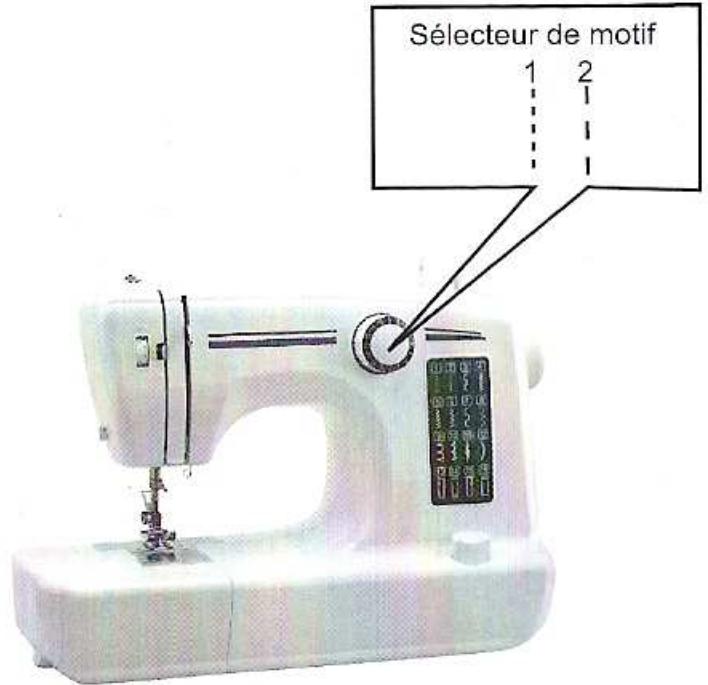

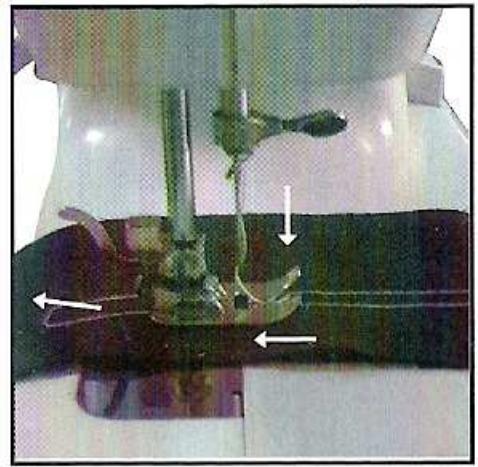

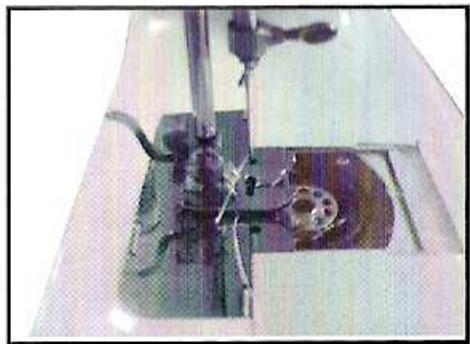

Points droits

1. Vous pouvez obtenir deux types de point droit ; il vous suffit pour cela de placer le bouton de sélection du motif sur celui que vous désirez obtenir.
2. Tournez le volant vers vous (dans le sens inverse des aiguilles d'une montre) afin de relever au maximum l'aiguille. Tirez légèrement les deux fils vers l'arrière (d'environ 10 cm), puis levez le pied presseur et placez-y l'étoffe. 3. Abaissez délicatement le levier du pied pour commencer à coudre. Faites glisser lentement le tissu sous le pied. 4. Maintenez l'aiguille surelevée pour pouvoir retarder facilement le fil. 5. Soulevez le pied presseur et enlevez le tissu. Servez-vous du coupe-fil pour couper le surplus de fil.

Remarque :

1. Si l'aiguille est abaissée lorsque vous tournez le bouton de sélection du motif dans un sens ou dans un autre, vous risquez de la tordre, de la casser ou bien encore de rencontrer des problèmes de couture. 2. Si le bouton de sélection du motif n'est pas correctement positionné, vous risquez d'endommager l'aiguille, de coudre ailleurs que sur le trace, ou bien encore de ne pas enregistrer le modèle de point souhaité.

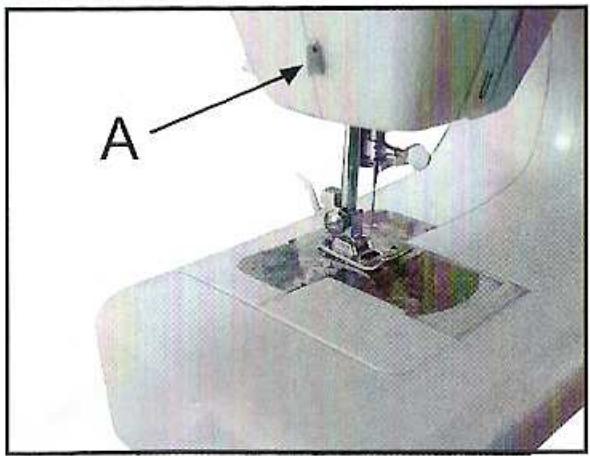

Coupe fil

Pour couper les fils, amenez-les sur le côté de la plaque à aiguille dans l'encoche du coupe-fil (A). Tirez les fils pour couper.

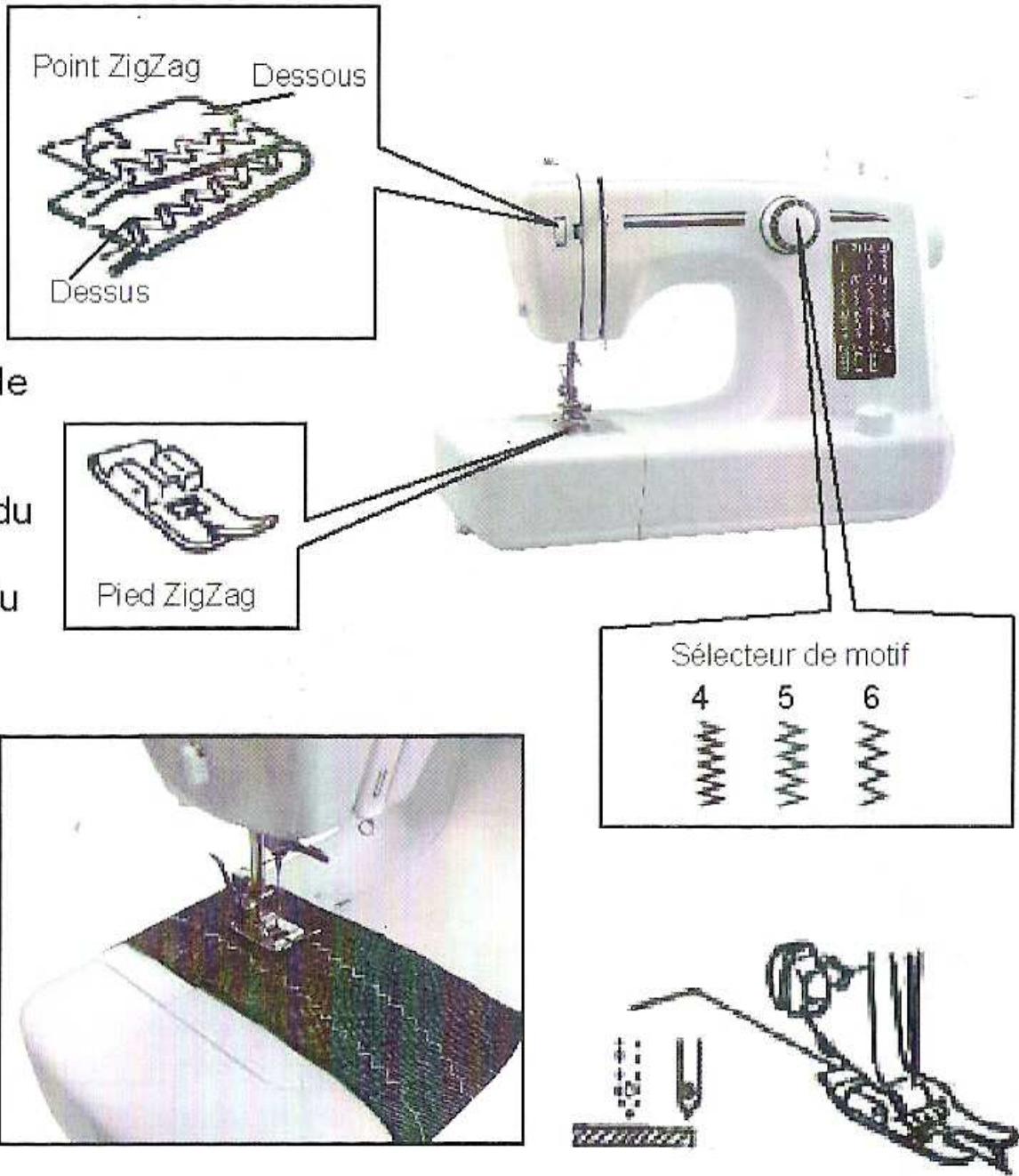

Points en zigzag / overlock

1. Vous avez la possibilité de choisir entre trois modèles de point en zigzag. Placez le bouton de sélection du motif sur le type que vous désirez obtenir (de 4 à 6).

Remarque:

1. Si l'aiguille est abaissée lorsque vous tournez le bouton de sélection du motif dans un sens ou dans un autre, vous risquez de la tordre, de la casser ou bien encore de rencontrer des problèmes de couture.
2. Si le bouton de sélection du motif n'est pas correctement positionné, vous risquez d'endommager l'aiguille, de coudre ailleurs que sur le tracé, ou encore de ne pas obtenir le modèle souhaité.
3. Instructions pour la broderie : 7 numéros de points sont à votre disposition (3, 7, 8, 9, 10, 11, 12). Tournez le bouton de sélection, ainsi la machine peut coudre le motif que vous avez choisi.

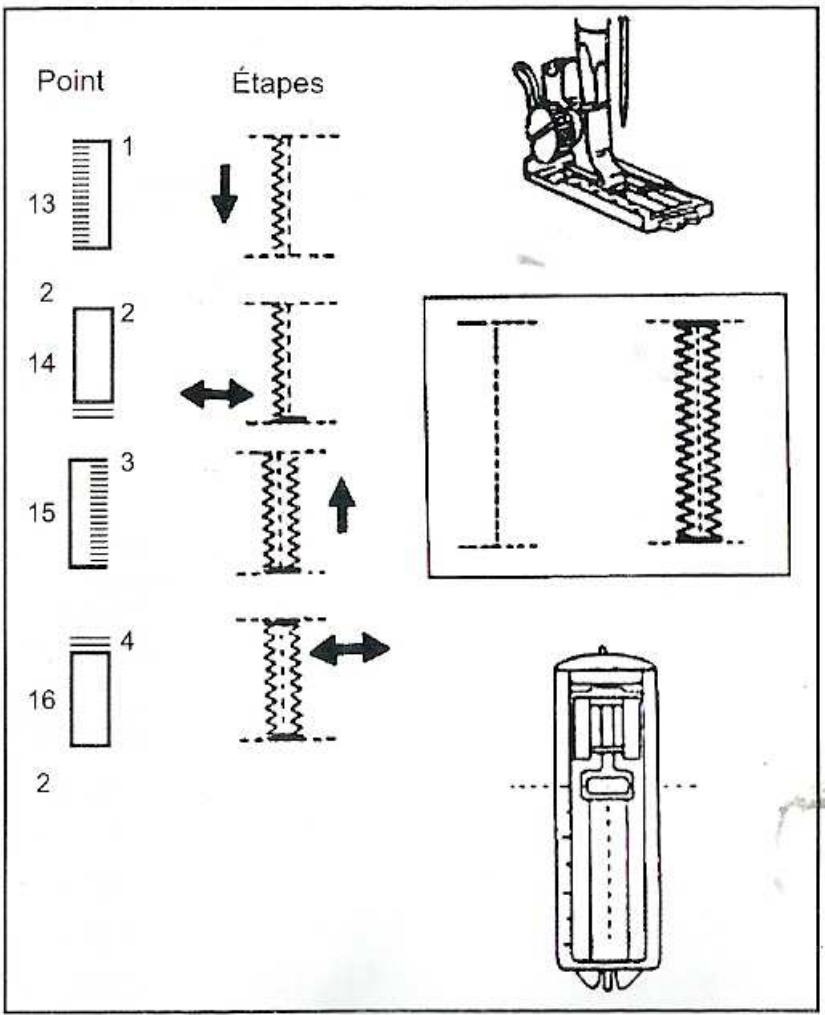

Préparation

1. Retirez le pied universel et installez le pied boutonnière 2. Mesurez l'épaisseur et le diamètre du bouton et ajoutez 0,3 cm pour les extrémités ; marquez la taille de la boutonnière sur le tissu
2. Placez le tissu sous le pied presseur de façon à ce que le repère sur le pied boutonnière coincide avec la marque du début de la boutonnière sur le tissu. 4. Abaisssez le pied presseur de façon à ce que la ligne centrale de la boutonnière marquée sur le tissu coïncide avec la ligne centrale du pied boutonnière. Reglez la molette de longueur de point sur « » pour régler la densité du point.

NB : la densité varie suivant le tissu. Faites toujours une boutonnière test. Suivez les 4 étapes de réalisation de la boutonnière en passant à chaque étape suivante avec le bouton de réglage du type de point. Faites attention à ne pas faire trop de points aux étapes 2 et 4. Prenez votre découpage et ouvrez la boutonnière en partant de chacune des extrémités vers le centre.

Astuces :

-Réduisez légèrement la tension du fil supérieur pour produire de plusieurs résultats. - Entoilez les tissus fins ou extensibles - Il est conseillé d'utiliser un fil épais ou un cordonnet pour les tissus stretch ou la maille. Le zig zag de la boutonnière doit recouvrir ce fil épais ou ce cordonnet.

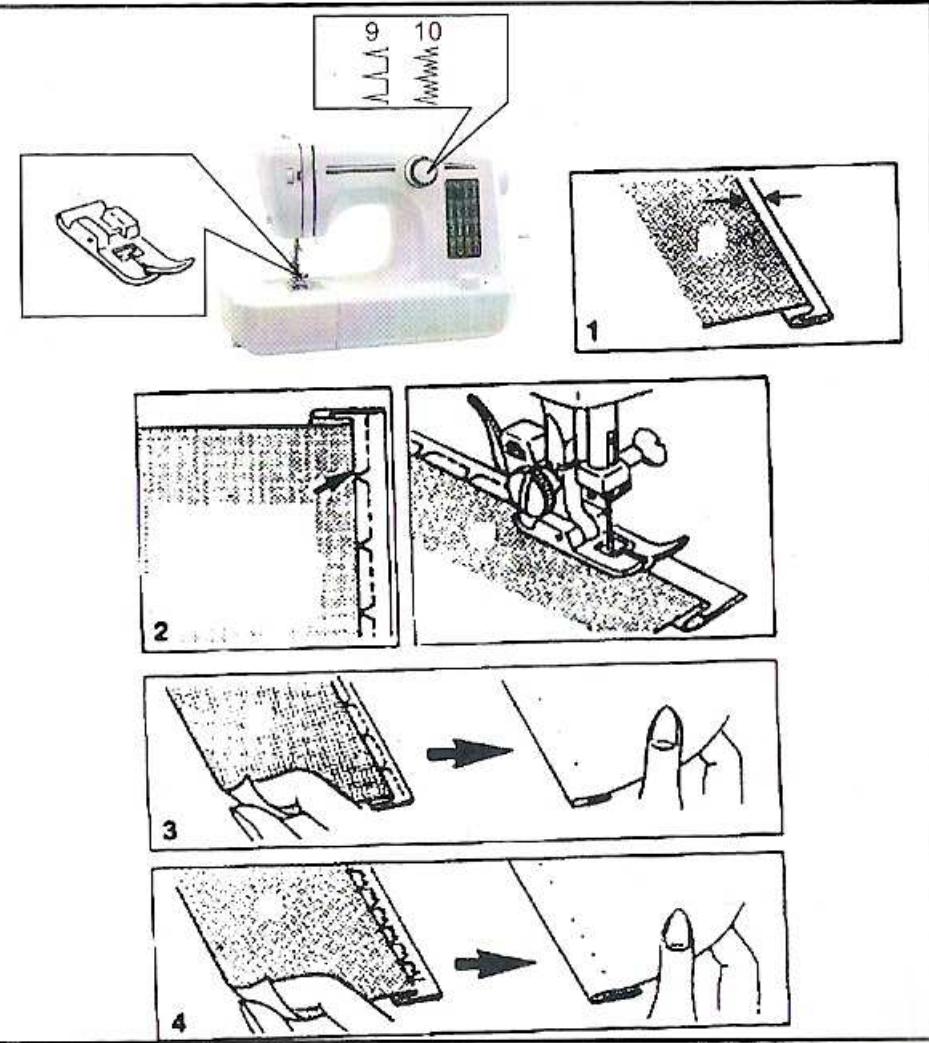

Ourlet invisible / point de lingerie

1. Pliez le bord du tissu comme indiqué sur l'illustration (1), l'envers sur le dessus. 2. Placez ensuite le tissu sous le pied et tournez manuellement le volant vers vous jusqu'à ce que l'aiguille soit alignée sur le côté gauche de l'étoffe. Elle devrait ainsi piquer uniquement le pli du tissu. Si ce n'est pas le cas, positionnez à nouveau correctement l'étoffe sous le pied (comme indiqué sur l'illustration (2)). 3. Cousez lentement en faisant glisser le tissu avec soin. 4. À la fin de la couture, dépliez le tissu et appliquez votre fer à repasser sur l'ourlet.

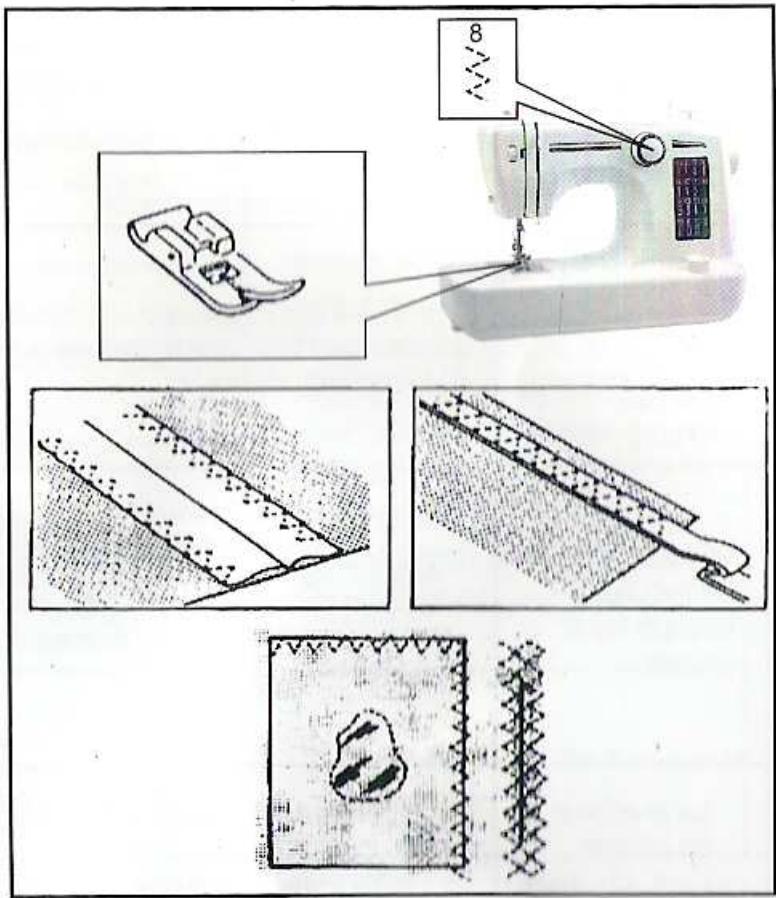

Points zigzag multiples

1. Ce point peut être utilisé pour coudre des tissus côteles ou élastiques. Il peut également servir de point décoratif, de reprise ou de renfort.
2. Positionnez la machine comme indiqué sur l'illustration.
3. Placez sous le pied la partie à repriser, puis cousez les bords de la pièce.
4. Nous vous conseillons de placer un morceau de tissu de renfort sous le pied.
5. Commencez par le centre, puis cousez les bords de la partie à repriser. Répétez ce mouvement sur 3 à 5 lignes de points, selon le type de tissu et de reprisage.

Guide de dépannage

Problèmeamphetamine	Cause possible	Comment yrixmodier
Le fil supérieur casse	1. Vous n'avez pas enfilé correctement le fil2. La tension du fil supérieur est trop élevé3. Le fil est trop écais pour l'aiguille que vous utilisez4. L'aiguille n'est pas correctement insérée5. Le fil est emmélé autour de la canette6. L'aiguille est endommagée	1.Corriguez l'enfilage2.Réduisez la tension du fil supérieur (réglez l'indicateur sur une tension inférieure)3.Choisissez une aiguille plus large4.Retrez et insérez de nouveau l'aiguille (le côte plat de l'aiguille orienté vers l'arrière)5.Retrez la bobine et enroulez le fil sur la bobine6.Remplacez l'aiguille
Le fil supérieur casse	1. Le fil supérieur n'a pas correctement été enfilé2. La tension du fil supérieur est trop BASSE	1.Assurez-vous que le fil supérieur soit correctement enfilé2.Réglez la tension du fil supérieur
Des points ont été sautés	1.L'aiguille n'a pas été insérée correctement2.L'aiguille est endommagée3. La taille de l'aiguille n'est pas appropriée4.Le pied n'est pas positionné correctement	1.Retrez et insérez de nouveaux l'aiguille (le côte plat de l'aiguille orienté vers l'arrière)2.Remplacez l'aiguille3.Choisissez un fil et une aiguille appropriés au type de tissu4.Assurez-vous que le pied est place correctement
L'aiguille casse	1.L'aiguille est endommagée2.L'aiguille n'est pas correctement montée3. La taille de l'aiguille n'est pas appropriée pour ce type de tissu4.Le pied que vous utilisez n'est pas approprié au type de point que vous souhaitez coudre.	1.Remplacez l'aiguille2.Retrez et insérez de nouveaux l'aiguille (le côte plat de l'aiguille orienté vers l'arrière)3.Choisissez une aiguille appropriée au type de fil et de tissu4.Ajustez la tension du fil
Des points manquent	1. Le fil n'est pas correctement enfilé2.Le boîter de la canette n'est pas correctement inséré3.Vous n'avez pas utilisé la combinaison correcte d'aiguille, de tissu, et de fil4. La tension n'est pas correcte	1.Assurez-vous que le fil est correctement enfilé2.Introduisez le boîter de la canette3.La taille de l'aiguille doit être appropriée au type de fil et de tissu4.Ajustez la tension du fil
Le tissu est froissé	1.La taille de l'aiguille n'est pas appropriée pour ce type de fil et de tissu2.La longueur des points n'a pas été correctement sélectionnée3.La tension du fil est trop élevé	1.Choisissez une aiguille plus fine2.Sélectionnez laonne longueur de point3.Réduisez la tension du fil
Le point n'est pas closu correctement et le tissu n'est pas entrainé	1. Le fil n'est pas adapté2.Vous n'avez pas correctement inséré la canette3.Le tissu s'est déplace	1.Choisissez un fil plus fin2.Retrez le boîter de la canette, nettoyez-le puis reinsérez-le correctement3.Ne touchez pas le tissu lorsque la machine fonctionne, laissez l'apparéil entraîner l'étoffe
Vous entendez un son aigu lorsque vous cousez	1.Vous devez huiher la machine2.De la poussière s'est accumulée dans les griffes d'entrainment ou dans le boîter de la canette3.Vous avez utilisé une huile de mauvaise qualité4.Le tissu s'est déplace	1.Huilez l'apparéil2.Nettoyez le boîter de la canette ainsi que les griffes d'entrainment3 UTILisez uniquement une huile de bonne qualité4.Remplacez l'aiguille
La machine se bloque	1. Le fil est emmélé dans le boîter de la canette	1. Coupez le surplus de fil, retirez la canette puis le fil emmélé

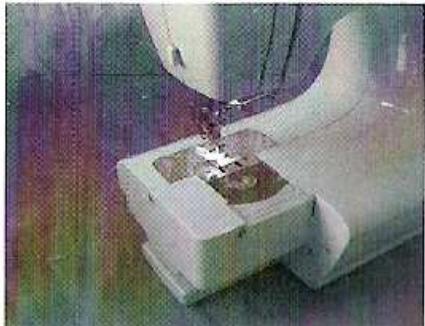

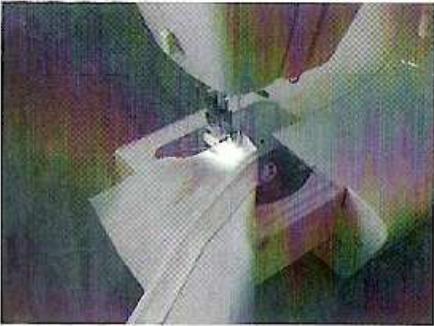

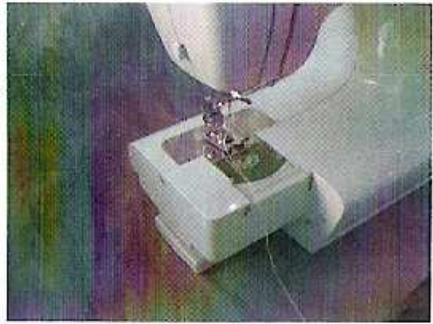

Pose de fermeture à glissière

1. Actionnez le levier pour lever ou abaisser le pied presseur. Remplacez-le par le pied de fermeture à glissière en abaisant le levier du pied pour connecter le pied de fermeture à glissière au support du pied presseur. Remarque : Vous pouvez utiliser le pied de fermeture à glissière pour coudre différents types de fermetures à glissière. Vous pouvez également le positionner facilement à droite ou à gauche de l'aiguille.
2. Ouvrez la fermeture à glissière et placez-la sous le pied. Pliez le bord du tissu et positionnez la fermeture à glissière sous la section pliée. Abaissez l'aiguille dans l'encoche située sur le côté gauche ou droit du pied de fermeture à glissière, de 6 à 8 mm du bord du tissu. Alignez le tissu et la fermeture à glissière, puis abaissez le pied pour commencer à coudre. 3. Cousez la fermeture à glissière de bas en haut jusqu'à ce que le premier côté soit fini. Pour changer de côté, soulevez le levier du pied, puis installez le pied de fermeture à glissière de l'autre côté du zip. 4. Procédez de la même manière pour coudre l'autre côté tout en vous assurant que les deux surpiques sont bien parallèles.

Combinaison tissu / fil / aiguille

GUIDE DE SELECTION TISSU / FIL / AIGUILLE

TAILLE DE L'AIGUILLE	TYPE DE TISSU	FIL
9-11(65-75)	Tissus légers : cotons fins, voile, serge, soie, mousseline, Qiana, interlock, tricot cotton, tricots, jersey, crépe, polyester tissé, tissus pour chemisiers	Coton, nylon clair, soie
12(80)	Tissus moyens : cotons, satin, toile fine, toile à voile, tricot double, laine légère	La plupart des fils sont de taille moyenne et sont donc adaptations à ces genres de tissus et compatibles avec des aiguilles moyennes. Pour deGXmeurs résultats, utilisez du fil synthétique mercerisé, de la soie ou de la finition soie.Servez-vous toujours du même type de fil lorsque vous cousez une étoffe
14(90)	Tissus moyens : cotons, canevas de cotton, laine, tricots plus lourds, tissu éponge, jean
16(100)	Tissus lourds : canevas, laine, toile matelassée, de tente, jean, tissu d'ameublement (léger et moyen)
18(110)	Tissus pour manteaux et d'ameublement, certains cuirs, vinyle	Fil de tapis ou tout autre gros fil

ATTENTION: Veillez à respecter les combinaisons d'aiguille, de fil et de tissu présentées dans ce tableau.
