AC-5477 - Climatiseur TRISTAR - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Climatiseur mobile
Puissance de refroidissement	2 050 W (7 000 BTU)
Consommation électrique	785 W
Tension d'alimentation	240 V / 3,5 A
Surface couverte	Jusqu'a 60 m³
Classe energetique	A
EER / SEER	2,61
Modes de fonctionnement	Refroidissement, deshumidification, ventilation
Vitesses de ventilation	2 niveaux
Debit d'air	280 - 320 m³/h
Plage de temperature reglable	16 °C a 31 °C
Deshumidification	0,8 l/h
Capacite du reservoir d'eau	0,5 litre
Gaz refrigerant	R290 (140 g)
Niveau sonore	65 dB
Telecommande	Incluse
Minuterie	Oui
Arret automatique	Oui
Mobilite	Roulettes integrees
Poids	18 kg
Couleur	Blanc
Indice de protection	IP20

FOIRE AUX QUESTIONS - AC-5477 TRISTAR

Comment installer le tuyau d'évacuation du TRISTAR AC-5477 ?

Positionnez l'appareil à proximité d'une fenêtre. Connectez le tuyau fourni à l'arrière de l'appareil, puis fixez le kit d'adaptation sur l'encadrement de la fenêtre. Assurez-vous que le tuyau n'est pas plié ou écrasé, car une obstruction empêche l'évacuation de l'air chaud et réduit fortement l'efficacité.

Quelle surface le TRISTAR AC-5477 peut-il refroidir efficacement ?

L'AC-5477 est dimensionné pour des pièces allant jusqu'à 60 m³ (environ 20 m² avec un plafond à 2,5 m). Au-delà de ce volume, la puissance de 2 050 W / 7 000 BTU ne suffit plus. Pour de meilleures performances, gardez portes et fenêtres fermées pendant le fonctionnement.

Pourquoi le TRISTAR AC-5477 ne refroidit-il plus suffisamment ?

Vérifiez d'abord que le tuyau d'évacuation n'est pas plié ni bouché. Contrôlez ensuite l'état du filtre à air : un filtre encrassé réduit significativement le débit. Assurez-vous aussi que le réservoir d'eau n'est pas plein (l'appareil s'arrête automatiquement dans ce cas) et que la pièce n'est pas trop grande pour l'appareil.

Comment vider le réservoir d'eau du TRISTAR AC-5477 ?

En mode déshumidification, l'appareil extrait jusqu'à 0,8 litre d'eau par heure. Quand le réservoir de 0,5 litre est plein, un indicateur s'allume et l'appareil s'arrête automatiquement. Éteignez l'appareil, placez un récipient sous l'orifice de vidange à l'arrière, retirez le bouchon, videz puis replacez-le avant de relancer.

Comment nettoyer le filtre à air du TRISTAR AC-5477 ?

Éteignez et débranchez l'appareil. Ouvrez le panneau arrière et retirez le filtre. Nettoyez-le à l'eau tiède avec une brosse douce, puis laissez-le sécher complètement avant de le remettre en place. Un nettoyage toutes les deux semaines en usage intensif maintient les performances et la qualité de l'air.

Comment utiliser la minuterie du TRISTAR AC-5477 ?

Appuyez sur la touche Timer de la télécommande ou du panneau de commande, puis réglez l'heure d'allumage ou d'extinction souhaitée. La minuterie permet par exemple de refroidir la pièce avant votre arrivée ou de programmer l'extinction automatique pendant la nuit pour économiser de l'énergie.

Le TRISTAR AC-5477 peut-il aussi chauffer la pièce en hiver ?

Non, l'AC-5477 est un climatiseur uniquement froid sans pompe à chaleur. Il propose trois modes : refroidissement, déshumidification et ventilation. Si vous cherchez un appareil fonctionnant aussi en chauffage, il faut vous orienter vers un modèle réversible (pompe à chaleur).

Quel est le niveau sonore du TRISTAR AC-5477 et peut-on l'utiliser la nuit ?

L'appareil fonctionne à 65 dB en vitesse maximale, soit le niveau d'une conversation normale. Pour une utilisation nocturne, passez en vitesse basse (débit 280 m³/h) et utilisez la minuterie pour programmer l'extinction. Réglez le thermostat entre 22 °C et 24 °C pour un confort optimal.

Quel gaz réfrigérant utilise le TRISTAR AC-5477 ? Est-il dangereux ?

L'AC-5477 est chargé avec 140 g de R290 (propane naturel), un réfrigérant à très faible impact environnemental (GWP = 3). En circuit fermé et en usage normal, il ne présente aucun risque. En cas d'odeur de gaz persistante, aérez immédiatement la pièce et faites appel à un technicien qualifié.

Comment stocker le TRISTAR AC-5477 en fin de saison ?

Videz complètement le réservoir d'eau. Faites fonctionner l'appareil en mode ventilation pendant quelques minutes pour sécher les conduits internes. Nettoyez les filtres, puis rangez l'appareil dans un endroit sec à température positive, de préférence dans son emballage d'origine. Vérifiez le tuyau avant le prochain usage.

L'arrêt automatique du TRISTAR AC-5477 s'active sans raison apparente, pourquoi ?

L'arrêt automatique s'enclenche dans deux cas : soit le réservoir d'eau est plein (voyant allumé, il faut le vider), soit la température réglée est atteinte dans la pièce. Dans ce second cas, l'appareil redémarre automatiquement dès que la température remonte au-dessus du seuil programmé. Ce fonctionnement est normal et contribue aux économies d'énergie.

La télécommande du TRISTAR AC-5477 ne fonctionne plus, que faire ?

Vérifiez d'abord les piles de la télécommande et remplacez-les si nécessaire. Assurez-vous de pointer la télécommande directement vers le récepteur infrarouge de l'appareil sans obstacle. Si le problème persiste, il est possible de contrôler toutes les fonctions directement depuis le panneau de commande de l'appareil.

MODE D'EMPLOI AC-5477 TRISTAR

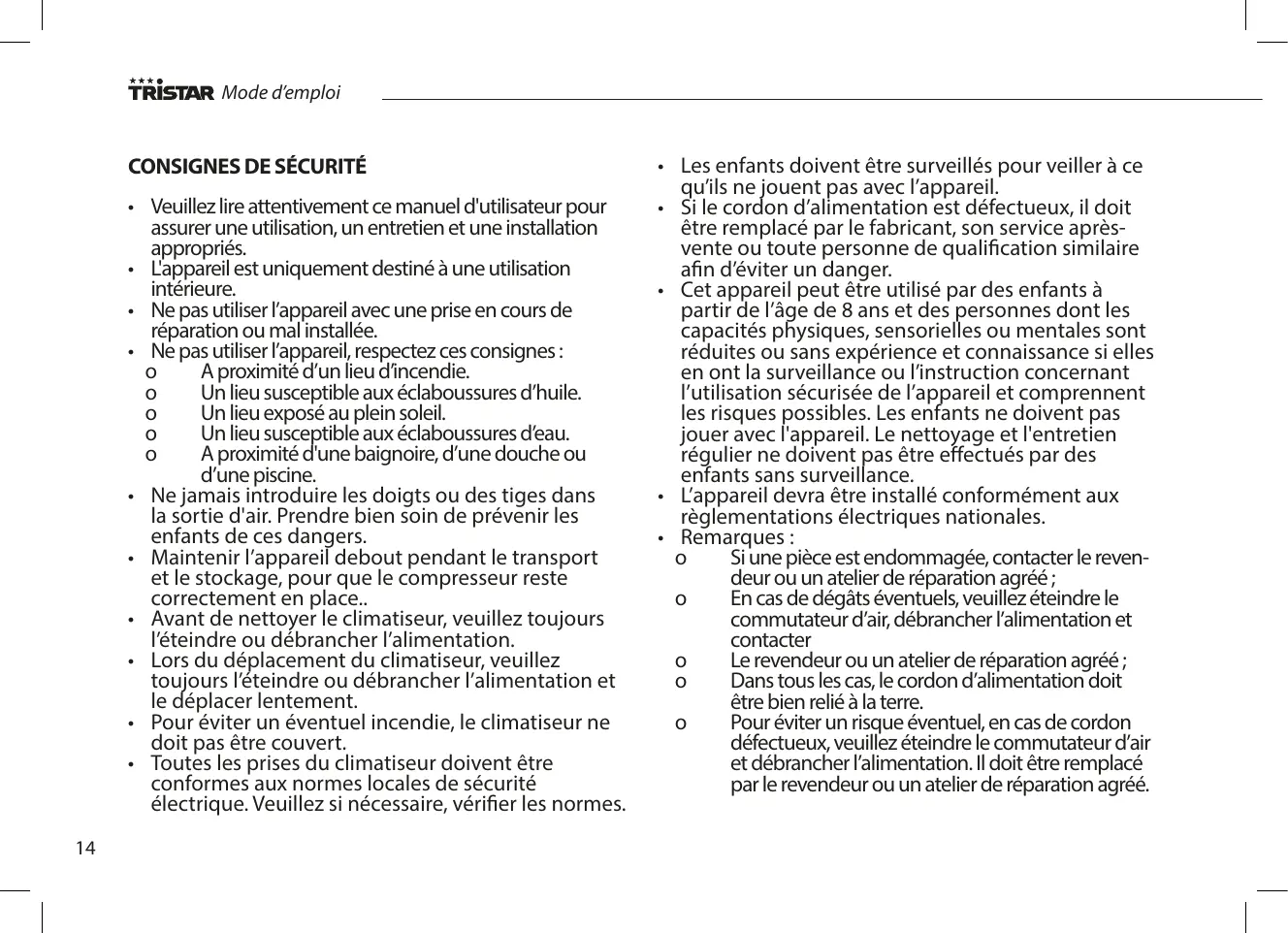

• Veuillez tire attentivement ce manuel d'utilisateur pour assurer une utilisation, un entretien et une installation appropriés.
  L'appareil est uniquement destiné à une utilisation interieure.
• Ne pas utiliser l'appareil avec une prise en cours de réparation ou mal installée.
• Né pas utiliser l'appareil, respectez ces consignes :

o A proximé d'un lieu d'incendie.
O Un lieu susceptible aux éclaboussures d'huile.
O Un lieu exposé au plein soleil.
Un lieu susceptible aux éclaboussures d'eau.
o A proximé d'une baignoire, d'une douche ou d'une piscine.

• Ne jamais introduire les doigts ou des tiges dans la sortie d'air. Prendre bien soin de prévenir les enfants de ces dangers.
• Maintenir l'appareil debout pendant le transport et le stockage, pour que le compresseur reste correctement en place..
• Avant de nettoyer le climatiseur, veuillez toujours l'eteindre ou débrancher l'alimentation.
• Lors du déplacement du climatiseur, veuilles toujours l'eteindre ou débrancher l'alimentation et le déplacer lentement.
  Pour éviter un évientuel incendie, le climatiseur ne doit pas etre couvert.

• Toutes les prises du climatiseur doivent être conformes aux normes locales de sécurité électrique. Veuillez si nécessaire, vérifier les normes.

• Les enfants doivent être surveillés pour veiller à ce qu'ils ne jouent pas avec l'appareil.

• Si le cordon d'alimentation est defectueux, il doit etre remplace par le fabricant, son service après-venture ou toute personne de qualification similaire afin d'eviter un danger.
• Cet apparéil peut être utilisé par des enfants à partir de l'âge de 8 ans et des personnes dont les capacities physiques, sensorielles ou mentales sont réduites ou sans expérience et connaissance si elles en ont la surveillance ou l'instruction concernant l'utilisation sécurisée de l' apparéil et comprendnant les risques possibles. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien régulier ne doivent pas été effectuels par des enfants sans surveillance.
• L'appareil devra être installé conformément aux règlementations électriques nationales.
• Remarques:

Si une pièce est endommagée, contacter le reven-deur ou un atelier de réparation agrée;
o En cas de dégats éventuels, veuillez étéindre le commutateur d'air, débrancher l'alimentation et contacter
Le revendeur ou un atelier de réparation agrée;
Dans tous les cas, le cordon d'alimentation doit etre bien relié à la terre.
Pour éviter un risque évientuel, en cas de cordon défectueux, veuilleszteindre le commutateur d'air et débrancher l'alimentation. Il doit être remplaça par le revendeur ou un atelier de réparation agrée.

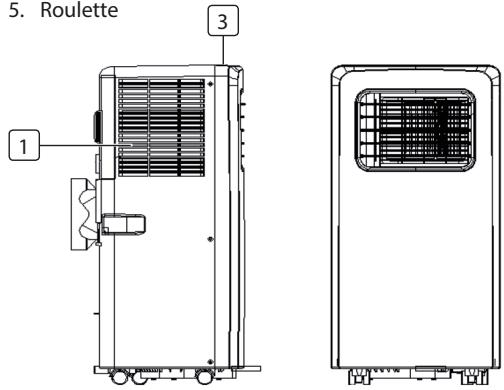

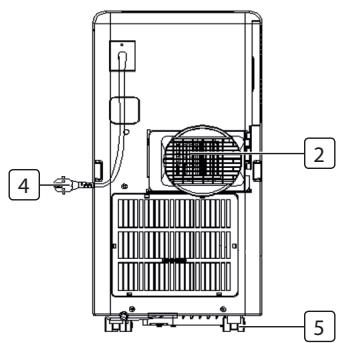

DESCRIPTION DES PIECES

1. Entrée d'air
   2.Sortiedair
2. Panneau de commande

3. Cordon d'alimentation

4. Roulette

ACCESSIONS

Piece	Description
	Tuyau d'évacuation d'air chaud
	Connecteur de tuyau (extrémité fenêtre)
	Connecteur de tuyau (extrémité climateur)
	Kit de fenêtre
	Télécommande

FR

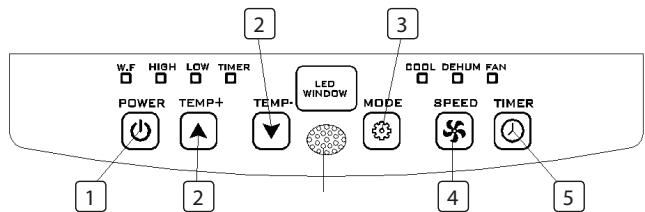

FONCTIONS DU PANNEAU DE COMMANDE

1. Bouton Power
2. Boutons Temperature
3. Bouton Mode
4. Bouton de réglage Fan speed
5. Bouton Marche/Arrêt Timer

AVANT LA PREMIÈRE UTILISATION

Avant le commencement des opérations dans cette section :

• Trouver un endroit àproximalé d'une alimentation électrique.
• Installer le tuyau d'évacuation et bien régler la position de la fenêtre.

• Brancher le cordon d'alimentation dans une prise CA220~240V/50Hz reliée à la terre;
• Appuyer sur le bouton POWER pour allumer le climatisationur.
• Plage de températures de fonctionnement: 18^ - 35^
• Vérifier que le tuyau d'évacuation soit correctement monté.
• Lors de l'utilisation des fonctions de refroidissement et de déshumidification, observer un intervalle d'au moins 3 minutes entre chaque POWER.

UTILISATION

Refroidissement

Appuyer sur le bouton "Mode" jusqu'à ce que l'icone "Cool" apparaisse.
Appuyer sur le bouton ou pour selectionner une température ambiente désirée. (16°C-31°C)
- Appuyer sur le bouton "Fan Speed" pour selectionner la vitesse de l'air.

Deshumidification

• Appuyer sur le bouton "Mode" jusqu'à ce que levoyant lumineux "Déshumidification" clignote
• Régler automatiquement la température可以选择 à la température ambiente actuelle moins 2^ . (16^ - 31^)
• Régler automatiquement le moteur du ventilateur sur la vitesse d'air BASSE

Ventilateur

Appuyer sur le bouton "Mode" jusqu'à ce que l'icone "Fan" apparaisse.
- Appuyer sur le bouton "Fan Speed" pour selectionner la vitesse d'air.

Minuteur

Réglage Minuteur MARCHE

• Lorsque le climatiseur est sur ARRÉT, appuyer sur le bouton "Timer" et sélectionner une heures souhaïée de MISE EN MARCHE avec les boutons de réglage de température et d'heure.
  -Preset ON Time"s'affiche sur le panneau de commandes.
  L'heure de MISE EN MARCHE peut être régée à tout moment entre 0-24 heures.

Réglage Minuteur ARRÉT

• Lorsque le climatisationur est EN MARCHE, appuyer sur le bouton "Timer" et selectionner une heures souhaitee d'ARRET avec les boutons de réglage de température et d'heure.
• "Preset OFF Time" s'affiche sur le panneau de commandes.
  L'heure d'ARRÉT peut être réglée à tout moment entre 0-24 heures.

Vidange continue

• Si l'appareil ne doit pas etre utiliser une longue période, veuillez enlever le bouchon en caoutchouc de I'orifice de vidange au bas de I'appareil, et relier un tuyau de vidange au collier de fixation le plus bas. Toute I'eau du réservoir d'eau s'évacuera vers l'extérieur.
• Si la pompe à eau est endommagée, la vidange continue peut être utilisée, et dans ce cas, la pompe à eau n'est pas déclenchée. L'appareil peut également bien fonctionner.
• Si la pompe à eau est endommagée, une vidange intermittente peut également être utilisée. Dans ce cas, si levoyant lumineux du réservoir d'eau plein s'allume, relier un tuyau de vidange au collier de fixation le plus bas.

Alarme Réservoir d'eau interieur plein

Le réservoir d'eau intérieur du climatiseur dispose d'un commutateur de sécurité de niveau d'eau, qui commande le niveau de l'eau. Lorsque le niveau d'eau atteint une hauteur prévue, le voyant lumineux du réservoir d'eau plein s'allume. (Si la pompè à eau est endommagée, lorsque le réservoir d'eau est plein, veuillez enlever le bouchon en caoutchou au bas de l'appareil et toute l'eau s'évacuera à l'extérieur.)

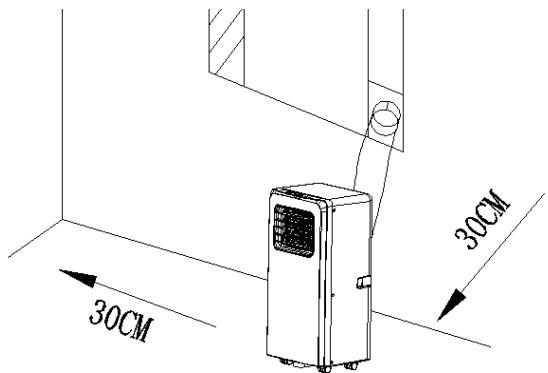

INSTALLATION

• Un climatiseur amovible doit être installé dans un lieu plat et dégagé tout autour. Ne pas bloquer la sortie d'air, et l'espace nécessaire tout autour doit être d'au moins 30 cm.
• Le câblage de la prise doit être conforme aux normes locales de sécurité électrique.

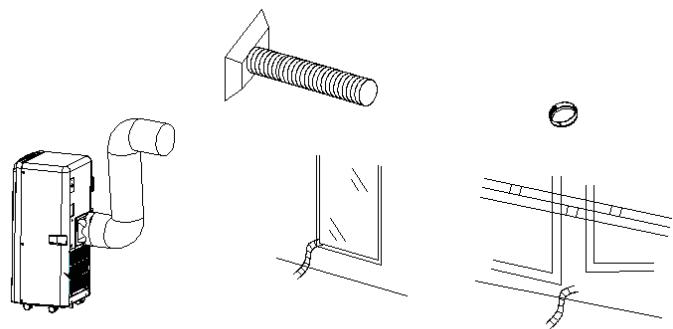

Installation du tuyau d'évacuation

• Entrelacer les deux extrémités du tuyau d'évacuation dans le collier de fixation carré et le collier de fixation plat.
• Insérer le collier de fixation carre dans les ouvertures à l'arrière du climatiseur.
• Mettre l'autre extrémité du tuyau d'évacuation sur l'appui de fenêtre à proximé.

Installation du Kit à chassin de fenêtre

• Le processus d'installation du kit à châssis de fenêtre est principalement « horizontal » et « vertical ». Le processus actuel varie de peu.

ENTRETIEN ET NETTOYAGE

• Avant de nettoyer, veiller à débrancher l'appareil de la prise électrique.
• Nettoyer d'abord la surface avec un détergent neutre et un chiffon humide, et puis essuyez-le avec un chiffon sec.
• Ne pas utiliser d'essence ou autre produits chimiques pour nettoyer l'appareil.
• Ne pas laver directement l'appareil.
• Si le climatiseur est endommagé, veuillez contacte le revendeur ou l'atelier de réparation.

Filtre à air

• Si le filtré à air est bouché par la poussière/saleté, il devrait être nettoyé une fois toutes les deux semaines.
  Ouvrir la grille d'entrée d'air et-retirer le filtré à air.
• Nettoyer le filtré à air avec un détergent neutre à l'eau tiède (40^) et le sécher- à l'ombre.
• En replaçant le filtré à air dans la grille d'entrée d'air, remettez les éléments dans leurs positions.

DéPANNAGE

Problèmes	Causes possibles	Suggestions de solutions
L'appareil ne démarre pas en appuyant sur le bouton d'alimentation	• Le voyant lumineux du réservoir d'eau plein clignote, et le réservoir d'eau est plein. • La température ambiente est supérieure à la température de réglage. (Mode de chauffage électrique) • La température ambiente est inférieur à la température de réglage. (Mode Refroidissement)	• Vider l'eau du réservoir d'eau. • Re-régler la température • Re-régler la température
L'appareil ne refroidit pas suffisamen	• Les portes ou les fenêtes ne sont pas fermées. • La pièce content des sources de chaleur. • Le tuyau d'évacuation d'air n'est pas relié ou est bloqué. • La température régée est trop élevé. • L'entrée d'air est bouchée.	• Veillez à ce que les fenêtes et les portes soient fermées. • Retirer les sources de chaleur si possible • Relier ou nettoyer le tuyau d'évacuation d'air. • Re-régler la température • Nettoyer l'entrée d'air.
Arrêt automatique en mode chauffage	Protection de chauffage: lorsque la température de la sortie d'air dépasse 70°C, l'appareil s'arrête automatiquement.	Redémarrer l'appareil à une température ambiente moindre.
Bruvant	Le sol n'est pas de niveau ou suffisamment platLe bruit vient de l'écoulement du fluide frigorégène à l'intérieur du climatiseur	Placer l'appareil sur une surface au sol de niveau et plate si possibleCeci est normal.
Code E0	Défaillance du capteur de température ambiente	Remplacer le capteur de température ambiente (l'apparéil peut également fonctionner sans remplacement.)
Code E2	Réserveur d'eau plein	Veuillez vider le réserveir d'eau.

Ce produit contient des gaz fluorés à effet de serre.

Art. N°. AC-5477

Réfrigérant: R410a

Quantité en kg : 0,27

Potentielfréchauffement climatique:2088

Equivalent CO2 en tonnes : 0,5638

Art. N°. AC-5527PR

Réfrigérant: R410a

Quantité en kg : 0,27

Potentielderechauffementclimatique:2088

Equivalent CO2 en tonnes : 0,5638

Art. N°. AC-5529

Réfrigérant: R410a

Quantité en kg : 0,29

Potentielderechauffementclimatique:2088

Equivalent CO2 en tonnes : 0,6055

Art. N°. AC-5531

Réfrigérant: R410a

Quantité en kg : 0,29

Potentiel de rechauffement climatique: 2088

Equivalent CO2 en tonnes : 0,6055

GARANTIE

• Ce produit est garantit 24 mois. Voiture garantie est valable si le produit est utilisé conformément aux instructions et aux fins pour lesquelles il a été prévu. De plus, la preuve d'achat originale (facture, ticket de caisse ou reçu) doit être soumise avec la date d'achat, le nom du revendeur et le nombre d'identification du produit.
  Pour les conditions détaillées de garantie, veuillez consulter notre site internet d'assistance : service.tristar.eu

ENVIRONNEMENT

Cet apparéil ne doit pas être jeté avec les déchets menagers à la fin de sa durée de vie, mais doit être remis à un centre de recyclage d'appareils domestiques électriques et électroniques. Ce symbole sur l' apparéil, le manuel d'utilisation et l'emballage attiré votre attention sur ce sujet important. Les matérielles utilisés dans cet apparéil peuvent être recyclés. En recyclant les apparéils domestiques usages, vous contribuèrez à un effort important de la protection de notre environnement. Renseignez-vous auprès des autorités locales pour connaître les centres de collecte des déchets.

ASSISTANCE

Vous trouvez toutes les informations disponibles et les pieces détachées sur http://www.service.tristar.eu
