MODE D'EMPLOI SPH-R AIRWELL

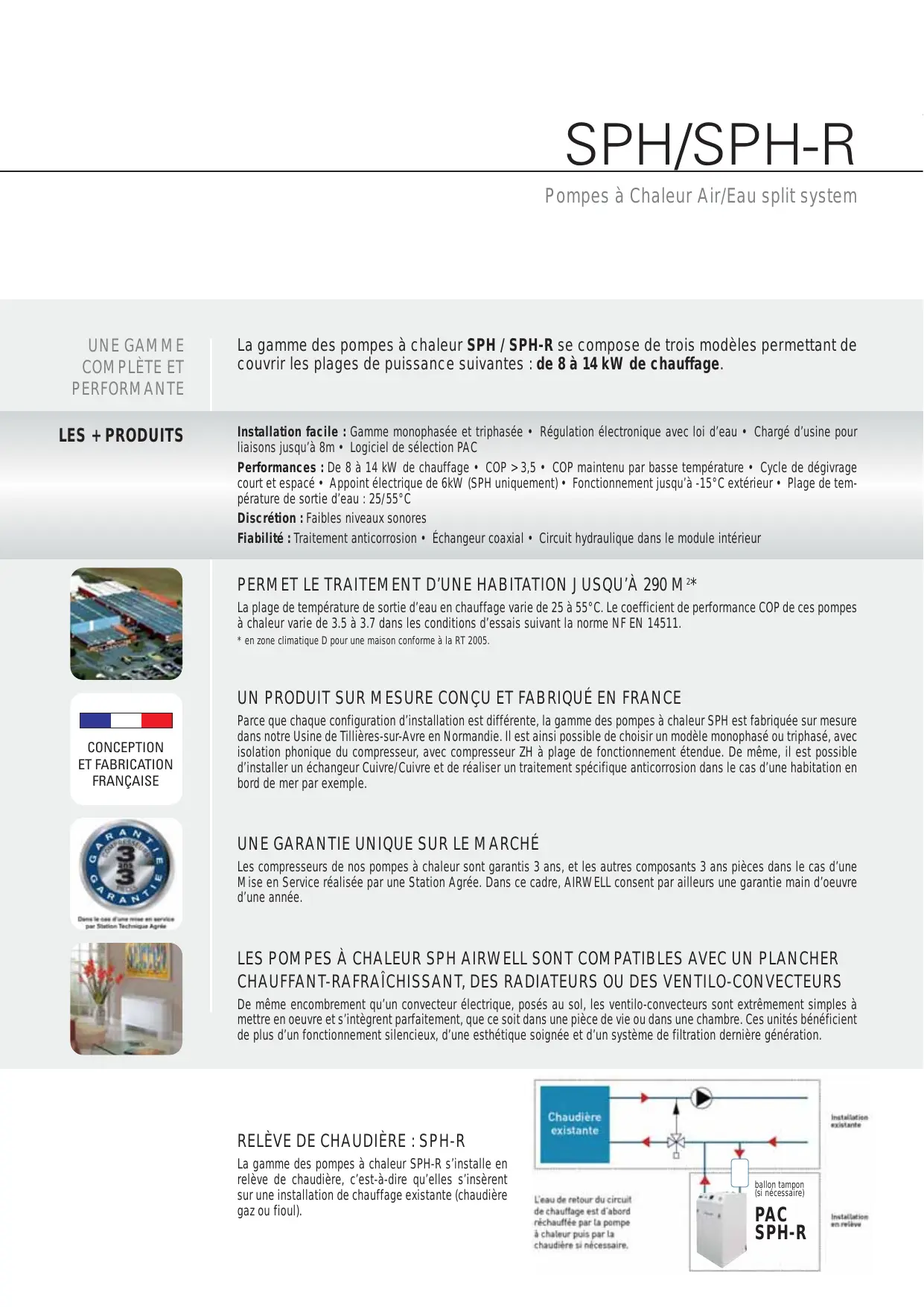

PERFORMANTE La gamme des pompes à chaleur SPH / SPH-R se compose de trois modèles permettant de couvrir les plages de puissance suivantes : de 8 à 14 kW de chauffage. LES + PRODUITS Installation facile : Gamme monophasée et triphasée • Régulation électronique avec loi d’eau • Chargé d’usine pour liaisons jusqu’à 8m • Logiciel de sélection PAC Performances : De 8 à 14 kW de chauffage • COP > 3,5 • COP maintenu par basse température • Cycle de dégivrage court et espacé • Appoint électrique de 6kW (SPH uniquement) • Fonctionnement jusqu’à -15°C extérieur • Plage de température de sortie d’eau : 25/55°C Discrétion : Faibles niveaux sonores Fiabilité : Traitement anticorrosion • Échangeur coaxial • Circuit hydraulique dans le module intérieur PERMET LE TRAITEMENT D’UNE HABITATION JUSQU’À 290 M2* La plage de température de sortie d’eau en chauffage varie de 25 à 55°C. Le coefficient de performance COP de ces pompes à chaleur varie de 3.5 à 3.7 dans les conditions d’essais suivant la norme NF EN 14511.

• en zone climatique D pour une maison conforme à la RT 2005. UN PRODUIT SUR MESURE CONÇU ET FABRIQUÉ EN FRANCE CONCEPTION ET FABRICATION FRANÇAISE Parce que chaque configuration d’installation est différente, la gamme des pompes à chaleur SPH est fabriquée sur mesure dans notre Usine de Tillières-sur-Avre en Normandie. Il est ainsi possible de choisir un modèle monophasé ou triphasé, avec isolation phonique du compresseur, avec compresseur ZH à plage de fonctionnement étendue. De même, il est possible d’installer un échangeur Cuivre/Cuivre et de réaliser un traitement spécifique anticorrosion dans le cas d’une habitation en bord de mer par exemple.

UNE GARANTIE UNIQUE SUR LE MARCHÉ

Les compresseurs de nos pompes à chaleur sont garantis 3 ans, et les autres composants 3 ans pièces dans le cas d’une Mise en Service réalisée par une Station Agrée. Dans ce cadre, AIRWELL consent par ailleurs une garantie main d’oeuvre d’une année. LES POMPES À CHALEUR SPH AIRWELL SONT COMPATIBLES AVEC UN PLANCHER CHAUFFANT-RAFRAÎCHISSANT, DES RADIATEURS OU DES VENTILO-CONVECTEURS De même encombrement qu’un convecteur électrique, posés au sol, les ventilo-convecteurs sont extrêmement simples à mettre en oeuvre et s’intègrent parfaitement, que ce soit dans une pièce de vie ou dans une chambre. Ces unités bénéficient de plus d’un fonctionnement silencieux, d’une esthétique soignée et d’un système de filtration dernière génération.

RELÈVE DE CHAUDIÈRE : SPH-R

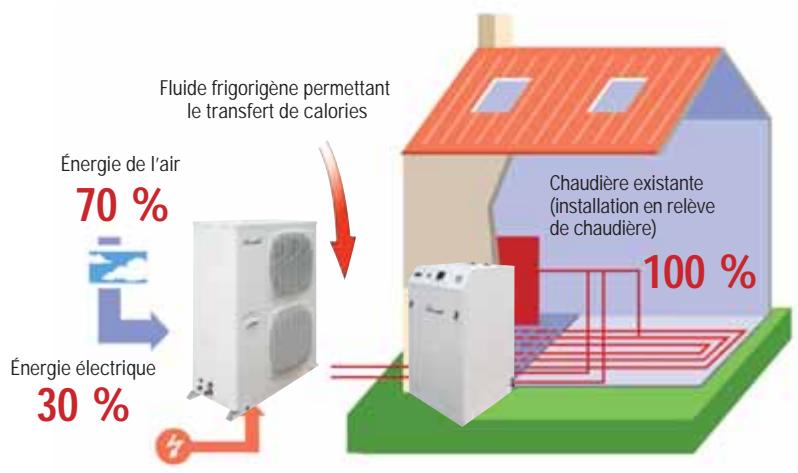

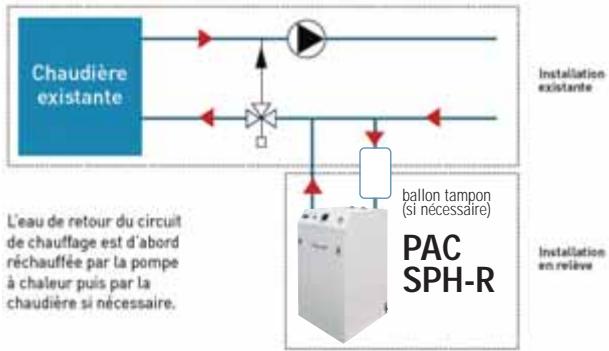

La gamme des pompes à chaleur SPH-R s’installe en relève de chaudière, c’est-à-dire qu’elles s’insèrent sur une installation de chauffage existante (chaudière gaz ou fioul). ballon tampon (si nécessaire) PAC SPH-R L’air emmagasine naturellement toute l’année des calories grâce au rayonnement solaire, la pluie, le vent. Cet élément constitue ainsi une source d’énergie inépuisable, non polluante et surtout gratuite qu’il est possible d’exploiter grâce au chauffage thermodynamique également appelé chauffage aérothermique. La gamme des pompes à chaleur air/eau SPH / SPH-R Airwell permet ainsi de transférer les calories présentes dans la nature à l’intérieur de l’habitat : économies d’énergie, confort et respect de l’environnement sont les maîtres mots de cette technologie. SPH-R : Conçues pour se raccorder sur une installation de chauffage existante, les pompes à chaleur SPH-R permettent de chauffer une habitation tout l’hiver et de bénéficier d’une réduction significative de la facture énergétique. SPH : Conçues pour alimenter un plancher chauffant rafraîchissant, des ventilo-convecteurs ou des radiateurs, ces pompes à chaleur permettent de chauffer une habitation tout l’hiver et de bénéficier en plus du rafraîchissement en été dans un souci permanent d’économies. Le chauffage thermodynamique Airwell c’est : 70 % d’énergie gratuite + 30 % d’énergie électrique qui couvre 100 % des besoins de chauffage sans pertes thermiques. Fluide frigorigène permettant le transfert de calories Énergie de l’air Chaudière existante (installation en relève de chaudière) 70 % 100 % Énergie électrique 30 % RESPECT DE L’ENVIRONNEMENT Jusqu’à 80 % de CO2 en moins par an Les pompes à chaleur SPH fonctionnent en circuit fermé, il n’y a aucune émission de fumées, elles contribuent ainsi à la préservation de l’environnement. De plus, grâce à l’emploi du fluide vert R407C préservant la couche d’ozone et confiné dans un circuit étanche, la consommation d’énergie est trois fois moindre qu’un système de chauffage classique.

CERTIFICATION Les pompes à chaleur air/eau SPH Airwell sont éligibles au crédit d’impôt. Que l’acquéreur soit imposable ou non, il est REMBOURSÉ d’une partie du prix du matériel. Pour plus d’informations sur la législation en .vigueur, rendez-vous sur le site officiel : www.impots.gouv.fr. Les pompes à chaleur air/eau SPH Airwell sont certifiées NF PAC.

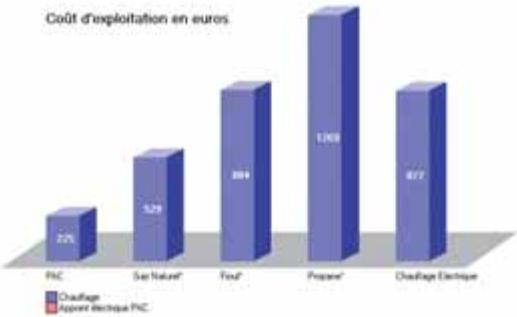

L’unique point de consommation du système se situe au niveau du compresseur utilisant l’énergie électrique pour fonctionner. Pour 1 kWh électrique consommé, les pompes à chaleur Airwell produisent gratuitement 3kWh de froid en été et restituent 3 kWh de chaud en hiver et ce à des températures extérieures pouvant atteindre -15°C. Simulation pour un pavillon de 130 m2. T° ext. de base en hiver : -4°C, DJU 1944, pour utilisation avec un plancher chauffant. Base du coût de l’énergie : 11/2008. 2 SOLUTIONS DE CHAUFFAGE SUR-MESURE CETTE SOLUTION INTÈGRE D’ORIGINE TOUS LES COMPOSANTS NÉCESSAIRES AU BON FONCTIONNEMENT DE L’INSTALLATION :

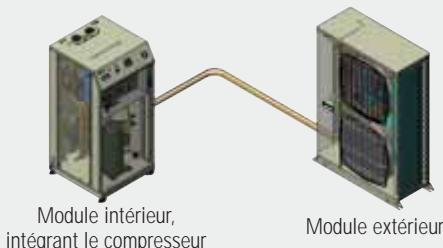

• Un compresseur Scroll haute efficacité intégré dans le module intérieur • Chauffage électrique d’appoint à 2 étages (4+2 kW) sous contrôle de la loi d’eau et de la température extérieure • Une pompe de circulation d’eau • Un pressostat différentiel-contrôle de débit d’eau • Limiteur d’intensité au démarrage (version mono) • Un système de régulation électronique (type loi d’eau en mode chauffage) • Un thermostat d’ambiance (SPH uniquement) • Grille de protection du condenseur Module intérieur, intégrant le compresseur Module extérieur OPTIONS D’USINE (déjà montées dans la machine à la livraison)
• Compresseur haute performance ZH (tailles 8 et 10 : mono ou tri, taille 12 : tri) • Echangeur Cuivre/Cuivre (anticorrosion)
• Traitement “Blygold” (anti-corrosion) • Isolation phonique du compresseur ACCESSOIRES (à installer sur chantier)
• Kit de raccordement flexible • Thermostat d’ambiance (SPH-R) • Kit de gestion régulation avec thermostat d’ambiance programmable (SPH-R) • Kit de gestion régulation avec thermostat d’ambiance sans fil programmable (SPH-R) • Kit de raccordement hydraulique avec/sans vanne 3 voies (SPH-R) • Vanne 3 voies seule (SPH-R)

ÉCHANGEUR COAXIAL Cet échangeur, optimisé pour la fonction chauffage, allie performance et sécurité de fonctionnement. En effet, il est très peu sensible à l’encrassement (les circuits de chauffage existants étant souvent emboués) et offre une grande efficacité grâce à l’échange en contre courant. Les pompes à chaleur Airwell sont équipées de base d’un interrupteur de proximité faisant office de bornier d’alimentation générale. À noter la possibilité de cadenasser cet interrupteur.

ISOLATION PHONIQUE DU MODULE INTÉRIEUR

Le module intérieur est équipé de série d’une isolation phonique complète de sa carosserie. À cela peut s’ajouter l’option d’usine “Isolation phonique du compresseur”. De plus, l’installation au sol sur “silent blocks” empêche toutes transmissions de vibrations.

UN SYSTÈME ERGONOMIQUE

Grâce au sélecteur de vitesse de la pompe de circulation intégrée dans le module intérieur, le débit est ajustable en fonction des pertes de charge.

DESSINÉE POUR LE CHAUFFAGE

Le circuit d’eau de chauffage est confiné à l’intérieur des bâtiments et ne craint donc pas le gel. L’échangeur équipant le module extérieur est un véritable évaporateur à air et non un condenseur fonctionnant en cycle inversé. Ceci permet de préserver les performances par basses températures extérieures, particulièrement lors de conditions extérieures givrantes. SPH/SPH-R UNE SOLUTION

Les pompes à chaleur SPH sont livrées avec un thermostat d’ambiance permettant de gérer le mode de fonctionnement (chauffage ou refroidissement) ainsi que de limiter la température ambiante :

• En mode chauffage, sélection d’une température maximum
• En mode refroidissement, sélection d’une température minimum. 1232 mm Pompes à Chaleur Air/Eau split system À partir du thermostat, il est possible de régler différents paramètres tels que :
• Marche / arrêt • Mode chauffage / climatisation • Température de consigne en chaude • Température de consigne en froid Mode hors gel AUTO Utiliser une programmation journalière Mode réduit PROG Définir une programmation journalière Mode confort 600 mm 1310 mm Les PAC SPH-R disposent en option d’un thermostat d’ambiance permettant le pilotage du mode de fonctionnement et la limitation de la température ambiante. 600 mm Régler l’heure et le jour 1000 mm Mettre la PAC en veille QUESTIONS RÉPONSES 400 mm QUE SE PASSERA-T-IL SI LA TEMPÉRATURE MOYENNE EXTÉRIEURE CHUTE PLUSIEURS JOURS EN DESSOUS DE -7 °C ? SPH : la Pompe à Chaleur continuera à fonctionner et l'appoint électrique assurera un complément pendant ces jours très froid. Ce complément pourra d’autre part être assuré par une cheminée ou un insert. SPH-R : la Pompe à Chaleur continuera de fonctionner et la chaudière assurera un complément pendant ces jours très froid. QUELLE SERA LA CONSOMMATION POUR MON PAVILLON DE 120 m2 CONSTRUIT DANS LES ANNÉES 1980 ? Même si votre pavillon est mal isolé, la PAC SPH-12 (14,5 kW de chauffage) couvrera la quasi-totalité de vos besoins. Le complément électrique fonctionnera peu et le coût du chauffage sera de l'ordre de 400 € par an. PUIS-JE BÉNÉFICIER D'UNE TVA À 5,5 % ET D'UN CRÉDIT D'IMPÔT ? Oui, aujourd’hui la TVA est à 5,5 % si votre maison est achevée depuis plus de 2 ans. Vous pourrez par ailleurs bénéficier du crédit d’impôt selon la législation en vigueur notamment si il s’agit de votre résidence principale. Pour plus de précisions sur ces points, vous pouvez consulter le site de l’ADEME, www.ademe.fr ou vous rendre sur le site officiel www.impot.gouv.fr. PUIS-JE FAIRE DE LA CLIMATISATION AVEC MA POMPE À CHALEUR ? Nos pompes à chaleur sont faîtes aussi pour climatiser. Dans ce cas, il faudra bien isoler les canalisations pour éviter tout problème de condensation, et dans les pièces que l’on veut climatiser, remplacer les radiateurs par des ventiloconvecteurs, des unités murales, ou alimenter un plancher chauffant qui deviendra rafraîchissant. SPH/SPH-R Pompes à Chaleur Air/Eau split system SPH/SPH-R 08 SPH/SPH-R 10 SPH/SPH-R 12

20°C/45°C 7°C/18°C Capacité (2) Capacité à - 7°C* Puissance absorbée at - 7°C Débit d’eau nominal (chauffage) Pression disponible (GV) Limites de fonctionnement T. Ext. Température de sortie d’eau Capacité (4) - SPH seulement

Pression sonore à 5 m en champ libre Puissance acoustique Type échangeur Circuit d’entrée d’eau Circuit de sortie d’eau Réchauffeur électrique 2 étages (pour SPH seulement) Type de compresseur Dimensions (LxPxH) - Unités Intérieures Dimensions (LxPxH) - Unités Extérieures Poids (Unités Intérieures) Poids (Unités Extérieures) Câble d’alimentation (SPH/SPH-R)** Calibre fusible am (SPH/SPH-R) Câble d’alimentation (SPH/SPH-R)** Calibre fusible am (SPH/SPH-R) Diamètre tube gaz Diamètre tube liquide Longueur maxi Hauteur maxi dB(A) dB(A)

Capacité (1) Puissance absorbée* COP Capacité à - 7°C* Puissance absorbée à - 7°C Débit d’eau noninal (chauffage) Pression disponible (GV) Limites de fonctionnement T. Ext. Température de sortie d’eau Capacité (3) - SPH seulement Froid Puissance absorbée EER Limites de fonctionnement T. Ext. Température de sortie d’eau Conditions pour application radiateur

Chaud Chaud Froid Unités Extérieures Alim. élec. 1~230V-50Hz Alim. élec. 3~400V-50Hz Liaisons frigorifiques

(1) T.Ext. = 7 °C, Régime température d’eau = 30/35 °C. (2) T.Ext. = 7 °C, Régime température d’eau = 40/45 °C.ure = 7 °C, température d’eau = 40/45 °C. (3) Puissance frigorifique pour température d’air 35°C, température d’eau 23/18°C. / (4) Puissance frigorifique pour température d’air 35°C, température d’eau 12/7°C. / * valeur intégrant le dégivrage. * Les SPH et SPH-R équipées de compresseur ZH ne sont pas certifiées NF PAC. ** Ces valeurs sont données à titre indicatif, elles doivent être vérifiées et ajustées en fonction des normes en vigueur. Elles dépendent des modes de pose et du choix des conducteurs. Votre distributeur agréé Airwell France SAS 1bis, Avenue du 8 mai 1945 Saint Quentin en Yvelines 78284 GUYANCOURT France Tel. +33 (0)1 39 44 78 00 Fax +33 (0)1 39 44 65 17 www.airwell.fr contact@airwell-group.com FC SPH/SPH-R+ 09-1099 AIRWELL France SAS RCS VERSAILLES B 421 305 996 - Ces caractéristiques sont données à titre indicatif et peuvent être modifiées sans préavis - Photos non contractuelles - Imprimé dans l’U.E. Conditions pour application plancher chauffant/rafraîchissant
