Type de produit	Climatiseur AIRWELL SPH
Caractéristiques techniques principales	Monobloc, système de climatisation réversible, technologie inverter
Alimentation électrique	230 V / 50 Hz
Dimensions approximatives	Largeur : 800 mm, Hauteur : 600 mm, Profondeur : 400 mm
Poids	45 kg
Compatibilités	Compatible avec les systèmes de ventilation standard
Type de batterie	Non applicable (appareil électrique)
Tension	230 V
Puissance	3,5 kW (refroidissement), 4 kW (chauffage)
Fonctions principales	Refroidissement, chauffage, déshumidification, ventilation
Entretien et nettoyage	Filtres à nettoyer tous les 3 mois, vérification annuelle du système
Pièces détachées et réparabilité	Disponibilité des pièces détachées sur demande, réparabilité facilitée
Sécurité	Protection contre les surcharges, dispositif de sécurité thermique
Informations générales utiles	Garantie de 2 ans, installation recommandée par un professionnel

FOIRE AUX QUESTIONS - SPH AIRWELL

Que faire si l'unité AIRWELL SPH ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une source d'alimentation. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment régler la température sur l'AIRWELL SPH ?

Utilisez le panneau de contrôle pour sélectionner la température souhaitée. Appuyez sur les flèches pour augmenter ou diminuer la température.

Que faire si l'air conditionné ne refroidit pas ?

Vérifiez que le filtre à air n'est pas obstrué. Un filtre sale peut limiter le débit d'air et affecter le refroidissement. Nettoyez ou remplacez le filtre si nécessaire.

L'unité fait-elle du bruit pendant son fonctionnement ?

Un certain niveau de bruit est normal, mais si l'appareil émet des bruits inhabituels, vérifiez s'il y a des objets bloquant les ventilateurs ou contactez le service client.

Comment nettoyer le filtre à air de l'AIRWELL SPH ?

Retirez le filtre à air du panneau avant, nettoyez-le avec de l'eau savonneuse, rincez et laissez sécher complètement avant de le réinstaller.

Que faire si l'unité affiche un code d'erreur ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Si le problème persiste, contactez le service après-vente pour obtenir de l'aide.

L'unité AIRWELL SPH peut-elle fonctionner en mode chauffage ?

Oui, l'AIRWELL SPH dispose d'un mode chauffage. Sélectionnez le mode approprié sur le panneau de contrôle pour activer cette fonction.

Comment programmer l'AIRWELL SPH pour qu'il s'éteigne automatiquement ?

Accédez à la fonction de minuterie sur le panneau de contrôle et suivez les instructions pour définir l'heure à laquelle vous souhaitez que l'appareil s'éteigne.

Est-ce que l'AIRWELL SPH nécessite un entretien régulier ?

Oui, un entretien régulier est recommandé, y compris le nettoyage des filtres et la vérification des niveaux de réfrigérant. Consultez le manuel pour un calendrier d'entretien détaillé.

MODE D'EMPLOI SPH AIRWELL

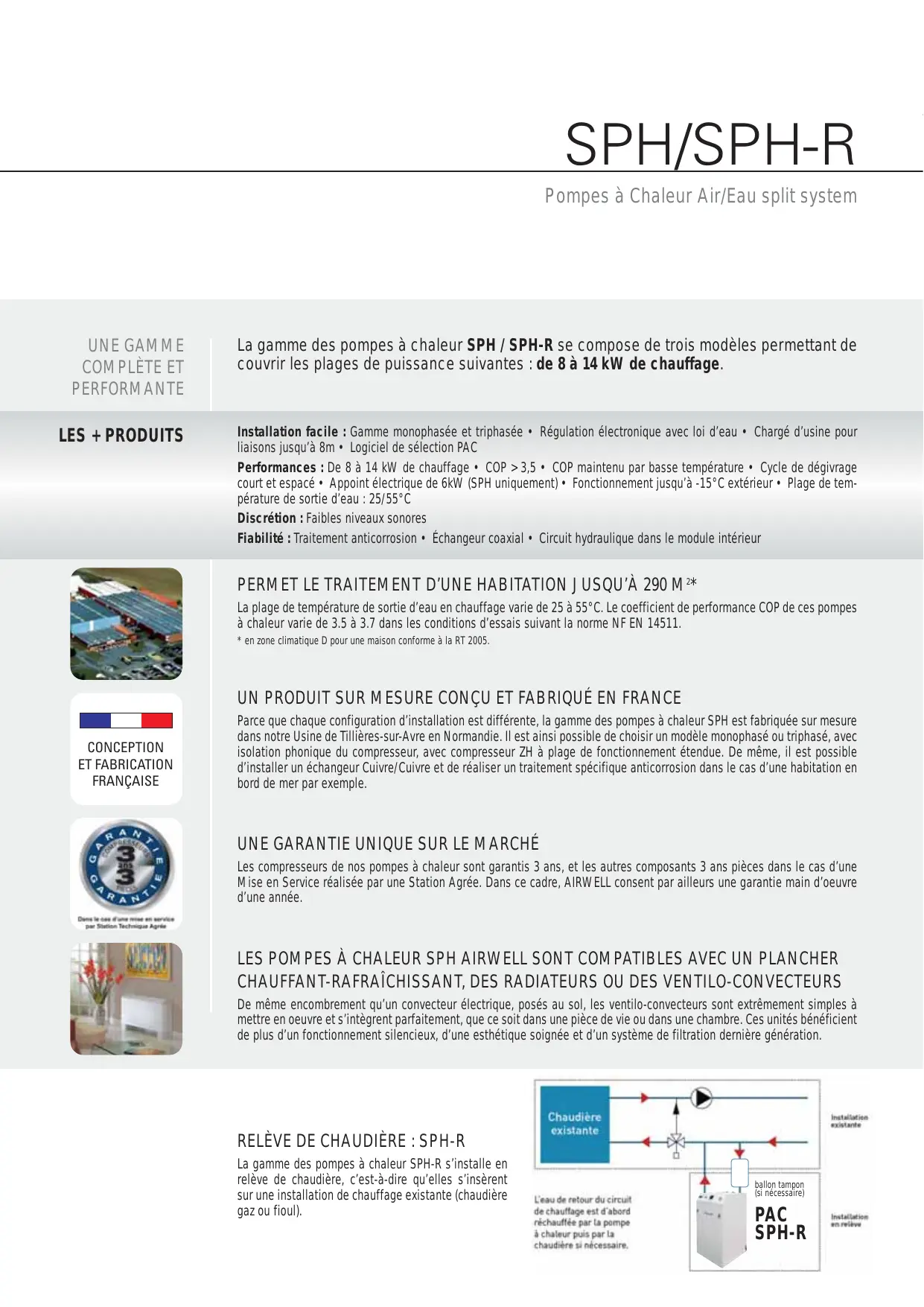

La gamme des pompes à chaleur SPH / SPH-R se compose de trois modèles permettant de couvrir les plages de puissance suivantes : de 8 à 14 kW de chauffage.

LES + PRODUITS

Installation facile : Gamme monophasée et triphasée • Régulation électronique avec loi d'eau • Chargé d'usine pour liaisons jusqu'à 8m • Logiciel de sélection PAC

Performances : De 8 à 14 kW de chauffage • COP > 3,5 • COP maintenu par asse température • Cycle de dégivrage court et espacé • Appoint électrique de 6kW (SPH uniquement) • Fonctionnement jusqu'à -15°C extérieur • Plage de température de sortie d'eau : 25/55°C

DISCRETION: Faibles niveaux sonores

Fiabilité : Traitement anticorrosion • Écouteur coaxial • Circuit hydraulique dans le module intérieur

PERMET le traitement d'une habitation jusqu'à 290 m²*

La plage de température de sortie d'eau en chauffage varie de 25 à 55°C. Le coefficient de performance COP de ces pompes à chaleur varie de 3.5 à 3.7 dans les conditions d'essais suivant la norme NF EN 14511.

• en zone climatique D pour une maison conforme à la RT 2005.

Un produit sur MESURE conçu et fabrique en FRANCE

Parce que chaque configuration d'installation est différente, la gamme des pompes à chaleur SPH est fabriquée sur mesure dans notre usine de Tillières-sur-Avre en Normandie. Il est ainsi possible de désirer un modèle monophasé ou triphasé, avec isolation phonique du compresseur, avec compresseur ZH à plage de fonctionnement étendue. De même, il est possible d'installer un échangeur Cuivre/Cuivre et de réaliser un traitement spécifique anticorrosion dans le cas d'une habitation en bord de mer par exemple.

Une garantie UNIQUE sur le marché

Les compresseurs de nos pompes à chaleur sont garantis 3 ans, et les autres composants 3 ans pièces dans le cas d'une Mise en Service réalisée par une Station Agrée. Dans ce cadre, AIRWELL consent par ailleurs une garantie main d'œuvre d'une année.

Les POMPES à chaleur SPH airwell sont compatibles avec un plancher chauffant-rafraîchissant, des radiateurs ou des ventilo-convecteurs

De même encombrement qu'un convecteur électrique, posés au sol, les ventilo-convecteurs sont extrêmement simples à mettre en œuvre et s'intègrent parfaitement, que ce soit dans une pièce de vie ou dans une chambre. Ces unités bénéficient de plus d'un fonctionnement silencieux, d'une esthétique soignée et d'un système de filtration dernière génération.

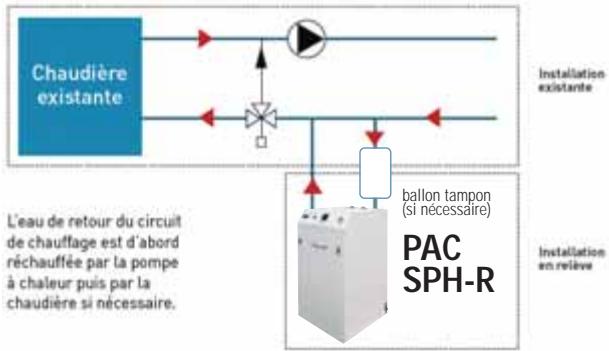

Relève de chaudière : SPH-R

La gamme des pompes à chaleur SPH-R s'installe en relève de chaudière, c'est-à-dire qu'elles s'insèrent sur une installation de chauffage existante (chaudière gaz ou fioul).

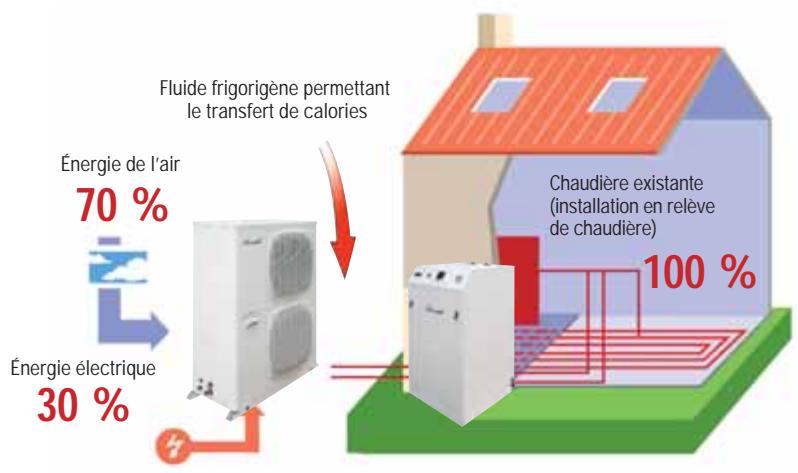

L'air emmagasine naturellement toute l'année des calories grâce au rayonnement solaire, la pluie, le vent. Cet élément constitue ainsi une source d'énergie inépuisable, non polluante et gratuite qu'il est possible d'exploiter grâce au chauffage thermodynamique, également appelé chauffage aérothermique. La gamme des pompes à chaleur air/eau SPH / SPH-R Airwell permet ainsi de transférer les calories présentes dans la nature à l'intérieur de l'habitat : économies d'énergie, confort et respect de l'environnement sont les maîtres mots de cette technologie.

SPH-R: Conçues pour se raccorder sur une installation de chauffage existante, les pompes à chaleur SPH-R permettent de chauffer une habitation tout l'hiver et de bénéficier d'une réduction significative de la facture énergétique.

SPH : Conçues pour alimenter un plancher chauffant rafraîchissant, des ventilo-convecteurs ou des radiateurs, ces pompes à chaleur permettent de chauffer une habitation tout l'hiver et de bénéficier en plus du rafraîchissement en été dans un souci permanent d'économies.

Le chauffage thermodynamique Airwell c'est : 70% d'énergie gratuite +30% d'énergie électrique qui couvre 100% des besoins de chauffage sans pertes thermiques.

Respect de l'environnement jusqueà 80% de CO2 en moins par an

Les pompes à chaleur SPH fonctionnent en circuit fermé, il n'y a aucune émission de fumées, elles contribuent ainsi à la préservation de l'environnement. De plus, grâce à l'emploi du fluide vert R407C conservant la couche d'ozone et confiné dans un circuit étanche, la consommation d'énergie est trois fois moindre qu'un système de chauffage classique.

Crédit d'impôt

Les pompes à chaleur air/eau SPH Airwell sont éligibles au crédit d'impôt. Que l'acquérir soit impossibly ou non, il est REMBOURSE d'une partie du prix du matériel. Pour plus d'informations sur la législation en vigueur, rendez-vous sur le site officiel : www. IMPots. gouv. fr.

Les pompes à chaleur air/eau SPH Airwell sont certifiées NF PAC.

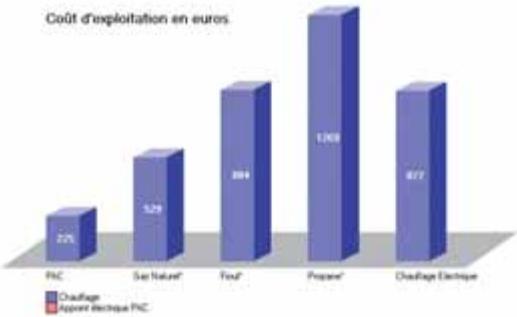

Économies d'énergie

L'unique point de consommation du système se situe au niveau du compresseur utilisant l'énergie électrique pour fonctionner. Pour 1 kWh électrique consommé, les pompes à chaleur Airwell produisent gratuitement 3 kWh de froid en été et restituent 3 kWh de chaud en hiver et ce à des températures extérieures pouvant atteindre -15°C.

Simulation pour un pavillon de 130m2 - T° ext. de base en hiver: -4°C, DJU 1944, pour utilisation avec un plancher chauffant. Base du coût de l'énergie: 11/2008.

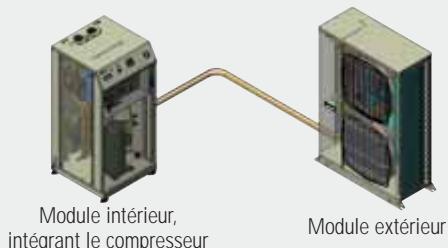

CETTE Solution integre d'origine tous les composants nécessaires au BON fonctionnement de l'installation:

• Un compresseur Scroll haute efficacité intégré dans le module intérieur • Chauffage électrique d'appoint à 2 étages (4 + 2kW) sous contrôle de la loi d'eau et de la température extérieure • Une pompe de circulation d'eau • Un pressostat différentiel-contrôle de début d'eau • Limiteur d'intensité au démarrage (version mono) • Un système de régulation électronique (type loi d'eau en mode chauffage) • Un thermostat d'ambiance (SPH uniquement) • Grille de protection du condenseur

Options d'usine (déjà montées dans la machine à la livraison)

• Compresseur haute performance ZH (tailles 8 et 10 : mono ou tri, taille 12 : tri) • Echangeur Cuivre/Cuivre (anticorrosion)
• Traitement "Blygold" (anti-corrosion) • Isolation phonique du compresseur

Accessoires (à installer sur chantier)

• Kit de raccordement flexible • Thermostat d'ambiance (SPH-R) • Kit de gestion régulation avec thermostat d'ambiance programmable (SPH-R) • Kit de gestion régulation avec thermostat d'ambiance sans fil programmable (SPH-R) • Kit de raccordement hydraulique avec/sans vanne 3 voies (SPH-R) • Vanne 3 voies seule (SPH-R)

LES + DE LA GAMME

Échangeur coaxial

Cet échangeur, optimisé pour la fonction chauffage, allie performance et sécurité de fonctionnement. En effet, il est très peu sensible à l'encrassement (les circuits de chauffage existants étant souvent emboués) et offre une grande efficacité grâce à l'échange en contre courant. Les pompes à chaleur Airwell sont équipées de base d'un interrupteur de proximité faisant office de bornier d'alimentation générale. À noter la possibilité de cadenasser cet interrupteur.

Isolation phonique du MODULE intérieur

Le module intérieur est équipé de série d'une isolation phonique complète de sa carrosserie. À cela peut s'ajouter l'option d'usine "Isolation phonique du compresseur". De plus, l'installation au sol sur "silent blocks" empêche toutes transmissions de vibrations.

Un système ergonomique

Grâce au sélecteur de vitesse de la pompe de circulation intégrée dans le module intérieur, le débit est ajustable en fonction des pertes de charge.

Dessinée pour le chauffage

Le circuit d'eau de chauffage est confiné à l'intérieur des bâtiments et ne craint donc pas le gel. L'échangeur équipant le module extérieur est un véritable évaporateur à air et non un condenseur fonctionnant en cycle inversé. Ceci permet de préserver les performances par basses températures extérieures, particulièrement lors de conditions extérieures givrantes.

UNE SOLUTION QUI OBÉIT AU DOIGT ET À L'OEIL

QUESTIONS RÉPONSES

Les pompes à chaleur SPH sont livrées avec un thermostat d'ambiance permettant de gérer le mode de fonctionnement (chauffage ou refroidissement) ainsi que de limiter la température ambiente :

• En mode chauffage, sélection d'une température maximum
• En mode refroidissement, sélection d'une température minimum.

• Marche / arrêt - Mode chauffage / climatisation - Température de consigne en chaud - Température de consigne en froid

Les PAC SPH-R disposent en option d'un thermostat d'ambiance permettant le pilotage du mode de fonctionnement et la limitation de la température ambiente.

Mode hors gel AUTO Utiliser une programmation journalière Mode réduit PROG Définir une programmation journalière Mode comfort Régler l'heure et le jour

Mettre la PAC en veille

Que se passera-t-il si la temperature moyenne exterieure CHUTE plusieurs JOURS en dessous de -7 °c?

SPH : la Pompe à Chaleur continue à fonctionner et l'appoint électrique assurera un complément pendant ces jours très froid. Ce complément pourra d'autre part être assuré par une cheminée ou un insert.

SPH-R : la Pompe à Chaleur continuera de fonctionner et la chaudière assurera un complément pendant ces jours très froids.

QUELLE SERA la consommation pour mon pavillon de 120M² construit dans les années 1980?

Même si votre pavillon est mal isolé, la PAC SPH-12 (14,5 kW de chauffage) couvrira la quasi-totalité de vos besoins. Le complément électrique fonctionnera peu et le coût du chauffage sera de l'ordre de 400 € par an.

Puis-je beneficier d'une TVA à 5,5 % et d'un crédit d'impôt?

Oui, aujourd'hui la TVA est à 5,5 % si votre maison est achevée depuis plus de 2 ans.

Vous pourrez par ailleurs bénéficier du crédit d'impôt selon la législation en vigueur, notamment si il s'agit de votre résidence principale. Pour plus de précisions sur ces points, vous pouvez consulter le site de l'ADEME, www.ademe.fr ou vous rendre sur le site officiel www.impot.gouv.fr.

Puis-je FAIRE de la climatisation avec ma POMPE à chaleur?

Nos pompes à chaleur sont faites aussi pour climatiser. Dans ce cas, il faudra bien isoler les canalisations pour éviter tout problème de condensation, et dans les pièces que l'on peut climatiser, remplacer les radiateurs par des ventilo-convecteurs, des unités murales, ou alimenter un plancher chauffant qui deviendra rafraîchissant.

Pompes à chaleur air/eau split system

		SPH/SPH-R 08	SPH/SPH-R 10	SPH/SPH-R 12
Conditions pour application plancher chauffant/rafraîchissant
Chaud	Capacité (1)	kW	8.1	11.2
	Puisance absorbée*	kW	2.3	3.1
	COP		3.53	3.60
	Capacité à - 7°C*	kW	5.1	7.2
	Puisance absorbée à - 7°C	kW	2.3	3.1
	Débit d'eau nonal (chauffage)	m³/h	1.43	1.97
	Pression disponible (GV)	kPa	41	26
	Limites de fonctionnement T. Ext.	°C	-15°C	-15°C
	Température de sortie d'eau	°C	25°C/55°C	25°C/55°C
Conditions pour application radiateur
Chaud	Capacité (2)	kW	7.7	10.7
	Capacité à - 7°C*	kW	5.1	6.9
	Puisance absorbée at - 7°C	kW	2.8	3.7
	Débit d'eau nominal (chauffage)	m³/h	1.36	1.90
	Pression disponible (GV)	kPa	45	29
	Limites de fonctionnement T. Ext.	°C	-15°C	-15°C
	Température de sortie d'eau	°C	25°C/55°C	25°C/55°C
Unites Exterieures	Pression sonore à 5 m en champ libre	dB(A)	38	38
	Puisance acoustique	dB(A)	63	63
	Type échangeur		Coaxial	Coaxial
	Circuit d'entrée d'eau	Inches	1" ferrule	1" ferrule
	Circuit de sortie d'eau	Inches	1" ferrule	1" ferrule
	Réchauffeur électrique 2 étages (pour SPH seulement)	kW	6 (2+4)	6 (2+4)
	Type de compresseur		Scroll	Scroll
	Dimensions (LxPxH) - Unités Intérieures	mm	600x600x1232	600x600x1232
	Dimensions (LxPxH) - Unités Extérieures	mm	1000x400x1310	1000x400x1310
	Poids (Unités Intérieures)	kg	115	128
	Poids (Unités Exterieures)	kg	90	90
Alim. elec. 1-230V-50Hz	Cable d'alimentation (SPH/SPH-R)**	mm²	3x10 / 3x2,5	3x16 / 3x4
	Calibre fusible am (SPH/SPH-R)	A	50 / 20	63 / 25
Alim. elec. 3-400V-50Hz	Cable d'alimentation (SPH/SPH-R)**	mm²	5x2,5 / 5x2,5	5x4 / 5x2,5
	Calibre fusible am (SPH/SPH-R)	A	20 / 12	20 / 16
Liaisons frigorifiques	Diamètre tube gaz	inches	3/4	3/4
	Diamètre tube liquide	inches	1/2	1/2
	Longueur maxi	m	30	30
	Hauteur maxi	m	3.5	3.5
