Type de produit	Lave-linge
Marque	Calex
Modèle	CMLF125EV
Classe énergétique	A++
Capacité de lavage	5 kg
Vitesse d'essorage maximale	1200 tours/min
Niveau sonore (lavage)	58 dB(A)
Niveau sonore (essorage)	78 dB(A)
Dimensions (L x P x H)	600 x 540 x 850 mm
Poids net	65 kg
Alimentation électrique	230 V ~ 50 Hz
Puissance nominale	2000 W
Programmes de lavage	Coton, Synthétique, Délicats, Laine, Rapide 15 min, Rinçage+Essorage, Essorage, Vidange
Départ différé	Oui (jusqu'à 24 h)
Sécurité enfants	Oui
Arrêt cuve pleine	Oui
Type de tambour	Acier inoxydable
Type d'ouverture	Hublot (frontale)
Entretien et nettoyage	Nettoyez régulièrement le joint de porte et le tambour avec un chiffon humide
Réparabilité	Indice de réparabilité : 7.0/10

FOIRE AUX QUESTIONS - CMLF125EV Calex

Comment installer le lave-linge CMLF125EV ?

Placez la machine sur une surface plane et dure. Retirez les vis de transport à l'arrière. Branchez les tuyaux d'arrivée et de vidange conformément au schéma de la notice. Assurez-vous que le robinet d'eau est ouvert.

Que faire si la machine ne démarre pas ?

Vérifiez que la porte est bien fermée et que le programmateur est en position de départ. Assurez-vous que l'alimentation électrique est branchée et que le fusible n'a pas sauté.

Comment nettoyer le filtre de vidange ?

Débranchez la machine. Ouvrez le volet en bas à droite et dévissez le bouchon du filtre. Sortez le filtre, nettoyez-le sous l'eau courante, puis remettez-le en place.

Que signifient les codes d'erreur ?

Les codes d'erreur sont affichés sur l'écran. Le code E01 indique un problème de porte, E02 un problème de vidange, E03 un problème de remplissage. Consultez la notice pour la liste complète.

Comment utiliser le départ différé ?

Sélectionnez votre programme, puis appuyez sur la touche Départ différé. Réglez l'heure souhaitée (1 à 24 h) avec les touches + et -. Appuyez sur Démarrer pour valider.

Quelle quantité de lessive utiliser ?

Utilisez la dose recommandée sur l'emballage de la lessive en fonction de la dureté de l'eau et du degré de salissure. Ne dépassez pas la dose pour éviter la formation de mousse excessive.

Pourquoi le lave-linge vibre-t-il en essorage ?

Vérifiez que la machine est de niveau (réglage des pieds). Répartissez bien le linge dans le tambour. Retirez les vis de transport si elles sont encore en place.

Comment activer la sécurité enfants ?

Appuyez simultanément sur les touches 'Température' et 'Essorage' pendant 3 secondes. Un verrou apparaît sur l'écran. Répétez l'opération pour désactiver.

Puis-je laver une couette dans ce lave-linge ?

Oui, si la couette a une capacité inférieure à 5 kg. Utilisez le programme Délicats à basse température (max 40°C) et un essorage réduit. Vérifiez l'étiquette d'entretien.

Comment entretenir le joint de porte ?

Essuyez le joint après chaque lavage avec un chiffon sec pour éviter les moisissures. Nettoyez-le périodiquement avec une solution d'eau savonneuse et rincez.

MODE D'EMPLOI CMLF125EV Calex

Nous vous remercions d'avoir choisi l'un de nos produits.

Nous vous prions de bien vouloir lire attentivement les instructions relatives à l'emploi avant d'effectuer la connexion et d'utiliser la machine. La connaissance des principes de fonctionnement garantira une utilisation correcte et en toute sécurité de cet appareil. Les instructions relatives à l'emploi comprennent un grand nombre d'indications utiles concernant le fonctionnement, outre aux détails techniques de la machine à laver le linge qui vous aideront à optimiser l'emploi de celle-ci.

En cas de vente ou de cession de la machine à laiver le linge, il ne faut pas oublier de remettre également au nouvel utilisateur le manuel d'instructions pour l'emploi.

TABLE DES MATIÈRES

REMARQUES ET CONSEILS POUR L'UTILISATEUR 4-5

DESCRIPTION DE LA MACHINE 5

INSTALLATION DE LA MACHINE 6-8

• Déballage et déblocage de la machine 6
• Nivellement de la machine à laver le linge 7
- Connexion à l'installation hydraulique 7
- Branchement à l'installation électrique 8

EMPLOI DE LA MACHINE À LAVER LE LINGE 8-10

• Avertissements avant l'emploi 8
• Utilisation des détergents 9
• Comment éliminer certains types de taches 10
- Symboles internationaux pour le traitement des vêtements 10

ENTRETIEN 11-12

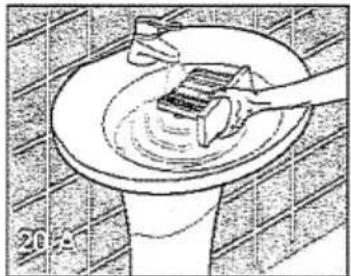

• Nettoyage de la machine à laver le linge 11

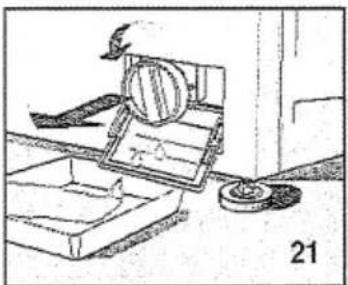

• Nettoyage du filtre 11
• Solution des problèmes 12

MODÈLE:

NUMÉRO DE SÉRIE:

DATE D'ACHAT:

FR

REMARQUES ET CONSEILS POUR L'UTILISATEUR

Cet appareil devra être utilisé en tant que machine à laver le linge pour usage domestique, tout autre emploi doit être considéré impropre et, par conséquent, dangereux.
- Toule modification ou tentative d'altération de l'appareil peuvent être dangereuses pour l'utilisateur et risquent d'endommager le machine à laver le linge.
- Etant donné le poids considérable de la machine, il faut respecter des normes particulières en termes de sécurité, pendant le déplacement de celle-ci
□ L'emploi de la machine est interdit aux enfants sans surveillance
□ Toute modification de l'installation hydraulique ou électrico doit être été fixées par des techniciens autorisés
□ Lors du positionnement de l'appareil, s'assurer que le câble d'alimentation ne se plie pas, ne soit pas écrasé et soit accessible, pour toute intervention éventuelle

Avant la mise en service de la machine à laver le linge, retirer tout l'emballage et le blocage utilisé pour le transport (vis de protection). Dans le cas contraire, aussi bien la machine que la pièce de votre habitation pourraient être sérieusement endommagées
Si l'appareil doit être installé sur une surface de moquette, il faudra s'assurer que, entre la machine à laver le linge et le sol, l'air ciroule librement.
La machine à laver le linge ne doit pas être surchargée.
Pendant le fonctionnement de l'appareil, éviter le contact avec l'eau qui sort du tuyau d'évacuation, étant donné que la température de celle-ci pourrait être élevée. En outre, éviter le contact avec le verre du hublot car, pendant le lavage, il a tendance à se réchauffer
N Laver exclusivement des lissus destinés au lavage à la machine

En cas de doutes, il est possible de controler les indications du produo-leur reportées sur les étiquelles des vêtements (voir "Symboles pour le traitement des vêtements").

Avant d'introduire les vêtements dans la machine à laver le linge, il faut contrôler que toutes les poches soient parfaitement vides. Les objets durs et pointus (par exemple : pièces de monnaie, épingles, olous, vis ou caillieux) sons susceptibles de provoquer de graves dommages.
Il n'est pas possible de laver à la machine les vêtements tachés de substances contenanil de l'essence. Si les taches ont été éliminées avec des produits vaporisés, avant d'introduire les vêtements dans la machine à laver le linge, il faudre attendre la vaporisation totale des di les substances de la surtae des tissus.
7. Ne pas utiliser des détergents pour le lavage à la main, étant donné que la mousse serait trop abondante et qu'elle risquerait d'endommager les

Ne pas introduire ou sortir la fiche de la prise de courant avec les mains mouillées.

La machine à laver le linge doit être branchée à une prise de courant équipée de mise à la terre et qui soit conforme aux exigences relatives à la sécurité.

Il est interdit de brancher la machine à laver le linge à la prise électrique en utilisant des rallonges ou des fiches multiples.

L'appareil ne doit pas être exposé aux agents atmosphériques.

Après avoir terminé le lavage, il faut attendre pendant trois minutes environ avant de pouvoir ouvrir le hublot, étant donné qu'un dispositif de sécurité de protection contre les ouvertures accidentelles est placé sur l'ouverture.

Lorsque l'on effectue les opérations de révision ou de nettoyage, ne pas oublier de débrancher l'appareil de la prise de courant électrique.

Si l'on souhaite débrancher la machine à laver le linge de la prise de courant, il ne faut pas tirer le câble électrique mais intervenir sur la fiche.

Après avoir terminé chaque lavage, nous conseillons de retirer la fiche de courant électrique et de fermer le robinet de l'eau.

REMARQUE : pour les modèles électroniques, le hublot s'ouvrira au moment où le voyant "end" s'allume.

REMARQUES ET CONSEILS POUR L'UTILISATEUR

FR

parties internes

Après avoir terminé le lavage de tapis, couvertures ou de tout autre tissu à fibres longues, il ne laudra pas oublier de contrôler le filtre et, si nécessaire, de le nettoyer.
Nous conseillons de laisser le hublot ouvert après la fin du cycle de lavage
Il ne faut pas essayer de réparer l'appareil par sol-même, étant donné que les réparations effectuées par des non professionnels sont susceptibles de provoquer de graves dommages et annulent le droit aux réparations sous garante
Les réparations de cet appareil peuvent être effectuées exclusivement par le personnel autorisé des centres du service après-vente. Pour les réparations, il faut utiliser uniquement des pièces de

rechange originales.

Cet appareil porte le symbolé du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cel appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole, présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques. Pour la mise au rebut, respectez les

normes relatives à l'élimination des déchets en vigueur dans le pays d'installation. Pour obtenir de plus amples délais au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

LA SOCIÉTÉ PRODUCTRICE DÉCLINE TOUTE RESPONS- SABILITÉ EN CAS D'ACC- DENTS PROVOQUÉS PAR LENON RESPECT DES NORMES DE SÉCURITÉ ET DES INSTRUCTIONS RELATIVES À L'EMPLOI

DESCRIPTION DE LA MACHINE

La machine à laver le linge est un électroménager en mesure de laver tout type de tissu lorsque vous le souhaitez.

La structure a été réalisée en panneaux de tôle traités et vernis de façon à ce que ses qualités esthétiques puissent rester inal- térées au cours du temps.
Le moteur et toutes les pièces en mouvement ont été conçus et réalisés de façon à ce que la machine soit extrêmement silencieuse.
Le tambour en acier inoxydable est ample et facilement accessible, afin de garantir une meilleure qualité du lavage et

une plus longue durée de vie du linge.

Le tableau de commandes permet d'utiliser aisément tous les types de lavage et de séchage souhaités (voir tableau de commandes et tableau programmes).

Le hublot très ample facilite les opérations de chargement et de déchargement du linge.
La très grande stabilité est obtenue grâce à la recherche constante de la part des techniciens en termes d'équilibre des masses en mouvement.

A - Hublot
B - Filtre
C - Pieds réglables
D - Couvercle supérieur
E - Tambour
F - Tableau de commandes

FR

INSTALLATION DE LA MACHINE

L'installation doit être effectuée par un personnel professionnellement qualifié, conformément aux instructions du constructeur, étant donné qu'une installation erronée est susceptible de provoquer des dommages aux choses et des lésions aux personnes.

Il est possible d'installer la machine en tout lieu, à condition que la température ambiante ne soit pas inférieure à 3°C et que les câbles ou tuyaux qui se trouvent à l'arrière de la machine ne soient pas écrasés.

Pour des raisons de transport, le groupe oscillant de la machine est bloqué au moyen de 4 entretoises avec vis. Avant de mettre la machine en fonction, retirer les entretoises et les vis de blocage, récupérer les vis et les entretoises pour tout déplacement éventuel de la machine.

Boucher les trous au moyen des bouchons spéciaux fournis à cet effet que vous trouverez à l'intérieur de l'enveloppe contenant les documents.

REMARQUE : Si les entretoises devaient rester à l'intérieur de la machine, il faudra ouvrir le panneau arrière, les récupérer, puis remonter le panneau.

Pour des raisons de transport, le groupe oscillant de la machine est bloqué par 4 entretoises avec vis. Avant de mettre la machine en fonction, il faut retirer les vis de blocage à l'aide d'une clé.

Introduire un tournevis dans les trous et intervenir comme indiqué dans la figure, afin de pouvoir récupérer les 4 entretoises en plastique.

REMARQUE : Si les entretoises devaient rester à l'intérieur de la machine, il faudra ouvrir le panneau arrière, les récupérer, puis remonter le panneau.

INSTALLATION DE LA MACHINE

NIVELLEMENT DE LA MACHINE À LAVER LE LINGE

Après avoir choisi l'emplacement approprié, régler correctement le plan de la machine à l'aide des pieds réglables (Fig. 4). Faire particulièrement attention au choix de la position, au nivellement de la machine à laver le linge et à la sécurité des contre-écrous.

Si le nivellement ne sera pas effectué correctement, la machine à laver le linge sera instable et, pendant son fonctionnement, elle fera du bruit, provoquant ainsi des dommages.

Si la machine est placée sur une surface de moquette, il faudra s'assurer que, entre la machine à laver le linge et le sol, l'air circule librement.

Il est déconseillé de monter la machine dans des locaux où la température pourrait descendre au-dessous de 0°C.

CONNEXION HYDRAULIQUE

La pression du réseau hydraulique doit être comprise entre 0,05 et 1,00 MPa (0,5 - 10 bars.)
Avant d'effectuer la connexion, ouvrir le robinet, et faire couler une certaine quantité d'eau pour éliminer toute trace d'impurelés des tuyaux, telles que sable et rouille (cette opération est extrêmement importante si la machine à laver le linge est restée inutilisée pendant longiemps ou si elle est connectée à une nouvelle conduite de l'eau).
Le tuyau d'alimentation de l'eau doit être connecté à la prise d'eau froide avec goulotte filetée 3/4".

REMARQUE: Utiliser le nouveau tuyau fourni avec la machine et ne pas ré-utiliser le vieux.

Placer le filtre garniture lourni avec la machine à laver le linge entre le robinet et le tuyau, puis visser manuellement à fond (fig. 5).

REMARQUE: Pour les machines à laver le linge électroniques équipées de double électrovanne (eau chaude et froïde), connecter le tuyau rouge au robinet de l'eau chaude et l'autre tuyau au robinet

de l'eau froide. Si l'emploi d'un robinet de l'eau chaude n'est pas possible, les deux tuyaux devront être connectés au robinet de l'eau froide, au moyen du raccord spécialement prévu, fourni avec la machine (voir fig. 5A)

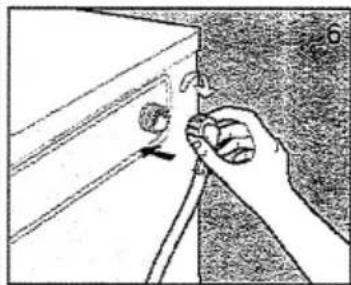

■ Connecter le tuyau d'alimentation (fig. 6).

Pendant le lavage, la prise d'alimentation de l'eau doit être totalement ouverte.
Le tuyau d'évacuation de l'eau doit être à une hauteur comprise entre 60 cm. et 90 cm. (fig 7)
Si l'évacuation de l'eau est prévue directement dans la conduite d'évacuation, l'extrémité libre du tuyau de la machine devra être insérée dans la conduite avec diamètre interne non inférieur à 40 mm.
Il est important de ne pas connecter hermétiquement le tuyau de la machine à la conduite d'évacuation, pour éviter de remplir le siphon d'air et, par conséquent, de provoquer la sortie de l'eau.
Si l'eau doit être évacuée dans le lavabo ou dans une autre zone d'évacuation, l'extrémité libre du tuyau doit être préalablement renforcée, en correspondance du point de pliage, avec un crochet approprié, lourni avec la machine. Ensuite, il faudra placer le tuyau sur le bord du lavabo et fixer le crochet de laçon à ce que le tuyau ne tombe pas (fig. 8). L'écoulement du lavabo doit être propre, afin que l'eau puisse être évacuée librement

S'assurer que la tension électrique, indiquée dans les données techniques de la plaquette placée sur le côté interne du volet filtre, corresponde à celle du réseau électrique (fig 9)
□ Le disjcnoeur différentiel, les câbles électriques et la prise du réseau doivent posséder des paramètres permettant de supporter la charge maximum indiquée sur la plaquette
□ Après l'installation, il faut que ce soit un interrupteur bipolaire à garantir l'accès et la coupure de l'alimentation depuis le réseau

La prise de courant à laquelle la machine est branchée doit être équipée de mise à la terre. Dans le cas contraire, le producteur décline toutes responsabilité en cas d'accident (fig 10).
Si la prise dans laquelle la fiche est insérée ne fonctionne pas, ou si

elle n'est pas appropriée, il laudra la laire remplacer par un électricien qualifié.

Il est interdit de brancher la machine à laver le linge au réseau par le

blais d'éléments indirects tels que rallonges et prises multiples

Fendant l'entretien, la fiche de la machine à laver le linge dont être déconnectée de la source de courant.
■ Ne pas introduire ou retirer la fiche de la prise avec les mains mouillées.
Si le câble d'alimentation est endommagé, contacler le centre du service après-vente technique spécialisé.
Positionner l'appareil de façon à ce que le câble d'alimentation soit facilement accessible, afin qu'il soit possible de le déconnecter, si nécessaire

EMPLOI DE LA MACHINE À LAVER LE LINGE

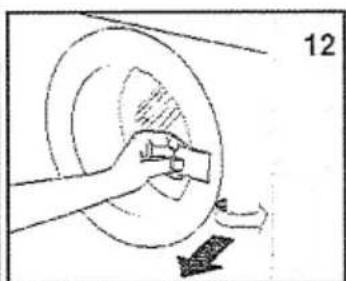

AVERTISSEMENTS AVANT L'EMPLOI

Attention: Avant le premier lavage du linge, il est souhaitable d'effectuer un cycle de lavage rapide, sans linge.

Cette opération permet de vérifier le fonctionnement de la machine à laver le linge et de nettoyer le tambour.

Lors de chaque lavage, s'assurer que:

□ les connexions hydrauliques soient correctes, le tuyau d'évacuation soit positionné

correctement (voir connexion hydraulique) et que le robinet soit ouvert.

avec les mains parfaitement sèches, introduire la fiche dans la prise de courant.
partager le linge en fonction du type de tissu (voir étiquetage des pièces d'habillement).
■ veiller à ce que dans les poches des vêtements il n'y ait aucun objet susceptible

d'endommager le linge, la machine ou le filtre.

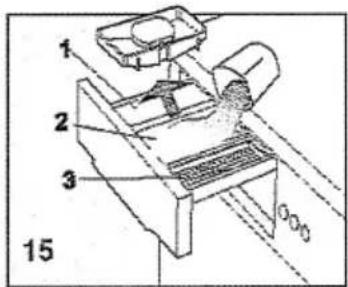

La machine à laver le linge est équipée d'un secteur pour détergent à trois cuvettes:

1 cuvette pour détergent en poudre pour le prélavage ou pour le trempage (1) ;
2 cuvette pour détergent en poudre pour le lavage normal (2) ;
cuvette pour adoucissant (3);

Utiliser un détergent peu mousseux et l'adoucissant (si nécessaire) indiqué pour les machines à laver le linge automatiques. Pour les dosages, suivre les indications reportées sur l'emballage.

REMARQUE : Des quantités trop élevées de détergent peuvent générer une mousse trop abondante et influencer négativement le résultat du lavage. Des quantités trop faibles peuvent donner lieu à des résultats de lavage insatisfaisants.

REMARQUE : Lorsque l'on remplit le tiroir du détergent, il est important que le produit ne soit pas introduit dans le secteur de l'adoucissant ; en effet, dans ce cas le rinçage aurait lieu avec de la mousse et les tissus pourraient rester tachés de blanc. Vice-versa, si l'adoucissant devait entrer dans le secteur du détergent, il réduirait l'efficacité de ce dernier.

SI LE MODELE PREVOIT L'UTILISATION DU RECIPIENT OU DE LA CLOISON POUR LE DETERGENT LIQUIDE

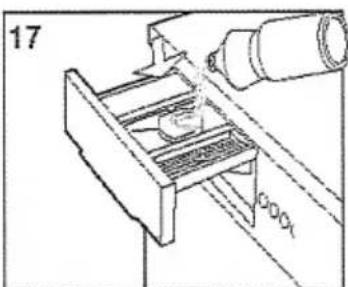

Remarque: Quand on utilise du détergent liquide (recommandé pour les programmes sans prélavage), il faut mettre le récipient prévu à cet effet (si disponible) ou la cloison dans le bac intermédiaire "2" (voir illustration ci-contre), fig. 17/18 et verser le détergent jusqu'au niveau indiqué.

Positionner correctement la cloison fournie avec la machine dans les guides prévues à cet effet (fig.18)
Ne pas oublier de retirer le récipient ou la cloison du détergent liquide quand on utilise du savon en poudre.
Fermer le tiroir du détergent avant de commencer le lavage.

ATTENTION! Ne pas ouvrir le tiroir du détergent pendant le fonctionnement de la machine car de l'eau pourrait en sortir.

Il existe des taches qui ne peuvent pas être éliminées des vêtements uniquement avec le lavage à la machine. Avant de laver à la main les taches de tout type, effectuer un essai sur une partie peu visible de la pièce, en commençant par la partie externe de la tache vers le milieu de celle-ci, afin d'éviter la formation d'auréoles. Nous allons indiquer ci-après différents systèmes pour éliminer les taches.

Cire: Gratter la cire avec une lame non tranchante, de façon à ne pas endommager le tissu, puis repasser le tissu en interposant une feuille de papier de soie entre le fer à repasser et le vêtement taché.
- STYLO À BILLE ET FEUTRES: tamponner à l'aide d'un chiffon doux imbibé d'alcool éthylique. Veiller à ne pas élargir la tache.
- HUMIDITÉ ET MOISISSURE: si le tissu supporte bien l'emploi de l'eau de Javel, effectuer le cycle de lavage en ajoutant de l'eau de Javel. Dans le cas contraire, mouiller la partie sale avec de l'eau oxygénée ? 10 volumes et laisser agir pendant 10 ou 15 minutes.
BRULURES LEGERES AVEC FER A REPASSER: suivre les instructions indiquées pour la moisissure et l'humidité.

• Rouille: utiliser des produits antirouille en suivant attentivement les indications fournies par le producteur, reportées sur l'emballage.
• CHEWING-GUM: traiter le tissu avec des glaçons, frotter le plus possible, puis traiter le tissu avec un chiffon en coton imbibé d'acétone.
• VERNIS: ne jamais laisser sécher le vernis. Il faut traiter la zone sale avec le solvant indiqué sur l'emballage du vernis (par exemple : eau, essence de térébenthine, trichloréthylène, etc.), savonner puis rincer.

• ROUGE À LÈVRES: les taches sur le coton ou sur la laine peuvent être éliminées en tamponnant le tissu avec un chiffon imbibé d'éther. Par contre, pour la soie, il faut utiliser du trichloréthylène.

• VERNIS À ONGLES: poser le côté taché du vêtement sur une feuille de papier buvard puis humecter le revers du tissu avec de l'acétone, en ayant soin de changer fréquemment la feuille de papier buvard qui se trouve sous la tache. Répéter cette opération jusqu'à ce que la tache soit totalement éliminée.

• DÉPÔTS D'HUILE OU GOUDRON: étaler sur la tache un peu de beurre frais, laisser reposer puis laver avec de l'essence de térébenthine.
• HERBE: savonner délicatement, traiter avec un produit à base d'eau de Javel diluée. Pour les tissus en laine, l'alcool à 90% peut également donner de bons résultats.
• SANS: mettre le tissu à tremper dans l'eau froide avec du sel, puis laver avec du savon pour lessive.

SYMBOLES INTERNATIONAUX POUR LE TRAITEMENT DES VÊTEMENTS

Avant de mettre les vêtements dans la machine à laver et de sélectionner le programme correspondant, nous conseillons d'examiner les symboles reportés sur les étiquettes du producteur. Le tableau ci-après peut se révéler utile pour la lecture des symboles.

Lavage normal

Lavage délicat

Laver à 95°C max.

Laver à 60°C max.

Laver à 40°C max.

Laver à 30°C max.

Laver à la main

Ne pas laver avec eau

Blanchissage à l'eau froide

No pas bianchir

Repasser jusqu'à 200° max.

Repasser jusqu'à 150° max.

Repasser jusqu'à 100° max.

No pas repasser

Nettoyage à sec avec solvant

Nettoyage à sac exclusivement avec essence, a cool pur et R113

Nettoyage à sec exclusivement avec perchlorate éthylique, essence, alcool pur, R111 et R113.

Séchage avec vêtement étendu

Séchags avec vêtement suspendu

Faire sécher approché

Séchage sur portemanteau

Sécher dans une machine sèche-linge à température normale

Sécher dans une machine sèche-linge à température réduite

Ne pas sécher au moyen d'une machine sèche-linge

ENTRETIEN

La machine à laver le linge a été conçue afin de réduire au minimum l'entretien. Il est toutefois important de ne pas oublier de la nettoyer régulièrement. Avant le nettoyage, s'assurer que l'appareil soit débranché du réseau électrique et que l'alimentation de l'eau soit fermée.

NETTOYAGE DE LA MACHINE À LAVER LE LINGE

La structure externe et les parties en plastique de la machine à laver le linge doivent être nettoyées uniquement au moyen d'un chiffon doux humide.

ATTENTION!! Pour le nettoyage de la machine, il ne faut absolument pas utiliser des substances chimiques, produits abrasifs, alcool, savon, essence outout autre type de solvant, étant donné que leur emploi est susceptible d'endommager la machine. (fig.20)

Après avoir terminé le lavage, laisser le hublot ouvert pendant un bon moment, afin que les parties en caoutchouc puissent sécher. Laver périodiquement les cuvettes des détergents. Dans ce but, sortir le secteur des détergents puis rincer ce dernier sous l'eau courante (fig.20/A). Ensuite, remettre en place le secteur des détergents.

COMMENT SORTIR LE COMPARTIMENT DÉTERGENTS (Fig. A ou B, en fonction du modèle)

• Si dans la cuvette pour l'adoucissant «3» est présente l'inscription «PUSH»:

- ouvrir le compartiment détergents; - appuyer avec la main gauche sur l'inscription «PUSH» et, avec l'autre main, enlever le tiroir en le tirant vers soi-même. (fig. A)

- Si dans la cuvette pour l'adoucissant «3» l'inscription «PUSH» n'est pas présente: - ouvrir le compartiment détergents; - saisir ce dernier des deux mains et exercer une légère pression vers le bas; enlever le tiroir en le tirant vers soi-même. (fig. B).

NETTOYAGE DU FILTRE

ATTENTION!! Avant de commencer les opérations décrites ci-dessous, s'assurer que la machine à laver le linge soit vide. Ne pas retirer le filtre pendant le fonctionnement de la machine ou lorsque cette dernière est pleine d'eau.

Mettre un chiffon sous le filtre ou bien une assiette pour recueillir l'eau qui est restée à l'intérieur dudit filtre. Ouvrir le volet du filtre, dévisser et retirer ce dernier en le tournant dans le sens contraire à celui des aiguilles d'une montre. (fig.21).

Le filtre doit être nettoyé périodiquement.

Rincer le filtre à l'eau courante et éliminer toute trace de résidus. Revisser le filtre dans le sens des aiguilles d'une montre, en s'assurant qu'il soit fermé hermétiquement.

FR

ENTRETIEN

SOLUTION DES PROBLÈMES

Si la machine ne fonctionne pas, avant de contacter le service après-vente autorisé, nous conseillons de vérifier que la cause de la panne ne soit pas une de celles illustrées ci-après.

La machine à laver le lingene fonctionne pas (les voyants de contrôle ne sont pas allumés)

• s'assurer que

1) Il y ait tension dans le réseau;
2) La fiche soit insérée correctement dans la prise de courant,
3) La touche On/Off soit entoncée ou, si elle n'est pas prévue, que le bouton programmateur soit sur la position d'allumage, c'est-à-dire qu'il soit tiré vers l'extérieur.

La machine à laver le linge ne fonctionne pas (les voyants de contrôle sont allumés)

• s'assurer que:

1) Le bouton programmateur soit positionné sur Le programme qui a été choisi.
2) Le hublot soit correctement fermé.
3) La touche "Start" soit enfoncée (uniquement pour les modèles électroniques);
4) Vénfier les indications suivantes "La machine à laver le linge ne charge pas l'eau"

La machine à laver le linge ne charge pas l'eau

• contrôler que

1) Il y ait de l'eau dans les conduites,
2) Le tuyau d'évacuation soit connecté à la machine à laver le linge,
3) Le robinet d'alimentation de l'eau soit ouvert
4) Le filtre ne soit pas obstrué Dans ce cas, nettoyer le filtre en débranchant l'appareil du réseau électrique.

La machine à laver le linge charge et évacue l'eau continuellement:

• contrôler que

1) Le tuyau d'évacuation soit à la

hauteur appropriée (60-90 cm.).

2) L'extrémité du tuyau d'évacuation ne soit pas immergée dans l'eau.

La machine à laver le linge n'évacue pas l'eau et n'effectue pas l'essorage

- contrôler que

1) Le tuyau d'évacuation soit connecté correctement;
2) Le tuyau d'évacuation ne soit pas plié;
3) Le titre de l'écoulement ne soit pas fermé;
4) La fonction d'exclusion de l'essorage ne soit pas sélectionnée.
5) La fonction de stop avec eau ne soit pas sélectionnée.

La machine à laver le linge vibre et fait du bruit

• s'assurer que:

1) Toutes les protections pour le transport soient ôtées.
2) La machine à laver le linge soit parfaitement à niveau;
3) Le linge volumineux (par exemple: draps, nappes, etc.) ne soit pas concentré dans une seule partie du tambour

Le hublot ne s'ouvre pas

1) Attendre pendant 3 minutes après le terme du lavage ou bien, en cas de machines électroniques, attendre que la del "Fin" s'allume.

Le linge n'est pas suffisamment essoré

• S'assurer que

1) Le lingé soit distribué de façon uniforme dans le tambour,
2) La vitesse d'essorage choisie soit correcte.

La machine à laver le linge se bloque pendant le lavage

• s'assurer que

1) Le courant ne manque pas.

Il reste trop de détergent dans la cuvette

• s'assurer que

1) Le robinet d'alimentation de l'eau soit ouvert;
2) Le filtre qui se trouve entre le robinet et le tuyau d'alimentation soit propre.

Après le lavage, le linge n'est pas propre

• s'assurer que:

1) Le tambourne soit pas trop chargé,
2) La quantité de délergent utilisée soil correcte;
3) Le programme de lavage choisi soit approprié.

Le linge a rétréci ou les couleurs sont estompées

• s'assurer que

1) le programme de lavage choisi soil correct;
2) La température de lavage sélectionnée soit correcte

La machine à laver le linge n'effectue pas le séchage (uniquement pour les modèles de machines à laver séchantes)

• s'assurer que

1) Le robinet d'alimentation de l'eau soit ouvert.
2) Le filtre d'évacuation soit propre;
3) Lamachine à laver le linge soit allumée (voyant de contrôle allumé).
4) Le bouton programmateur soit positionné sur un des pas stop avec le symbole relatif au séchage.
5) Le bouton de réglage du temps de séchage ne soit pas sur la position «0»:
6) La touche de «Demi-Charge» soit enfoncée;
7) La touche «exclusion essorage» ne soit pas enfoncée.

Si, après l'exécution des fonctions décrites ci-dessus, l'appareil ne fonctionne toujours pas correctement, il faudra signaler la panne au centre du service après-vente technique autorisé le plus proche.

Nous vous prions de bien vouloir communiquer le modèle, le numéro de série et le type de panne. Les données relatives à l'appareil se trouvent sur le tableau d'informations situé sur le volet du filtre.

Ces informations permettent à l'opérateur du service après-vente technique de se procurer les pièces de rechange nécessaires, garantissant ainsi une exécution rapide et efficace de la réparation.

NOTES

FR

NOTES
