SWM5500W - Lave-linge Simplicity - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-linge frontal
Marque	Simplicity
Modèle	SWM5500W
Capacité de lavage	7 kg
Vitesse d'essorage maximale	1200 tours/min
Classe énergétique	A++
Consommation d'eau par cycle	45 L
Niveau sonore (lavage/essorage)	52 dB / 76 dB
Dimensions (L x H x P)	60 x 85 x 55 cm
Poids net	67 kg
Alimentation électrique	220-240 V ~ 50 Hz
Nombre de programmes	15
Programmes principaux	Coton, Synthétique, Délicat, Laine, Rapide 30 min, Éco
Options	Départ différé, Prélavage, Rinçage +, Arrêt cuve pleine
Système de sécurité	Sécurité enfants, Protection anti-débordement, Détection de mousse
Matériau de la cuve	Acier inoxydable
Hublot	Verre trempé, ouverture à 180°
Entretien	Nettoyage régulier du filtre, tiroir à lessive amovible, programme de nettoyage cuve
Pièces détachées disponibles	Courroie, filtre, pompe de vidange, résistance, carte électronique
Réparabilité	Indice de réparabilité : 7.6 / 10

FOIRE AUX QUESTIONS - SWM5500W Simplicity

Comment nettoyer le tambour de mon lave-linge Simplicity SWM5500W ?

Pour nettoyer le tambour, lancez un cycle à vide à 90°C avec un produit nettoyant spécial lave-linge ou du vinaigre blanc. Vous pouvez aussi utiliser le programme Nettoyage cuve si disponible.

Que faire si le tambour ne tourne pas ?

Vérifiez d'abord que le hublot est bien fermé. Ensuite, contrôlez le filtre de vidange et la courroie. Si le tambour reste bloqué, contactez un technicien.

Pourquoi mon lave-linge ne vidange-t-il pas ?

Le problème vient souvent du filtre de vidange obstrué ou du tuyau de vidange plié ou bouché. Vérifiez aussi la pompe de vidange.

Comment utiliser le départ différé ?

Sélectionnez votre programme, puis appuyez sur la touche Départ différé pour choisir un délai de 1 à 24 heures. Appuyez sur Départ pour valider.

Quels sont les programmes de lavage disponibles ?

Les programmes incluent Coton, Synthétique, Délicat, Laine, Rapide 30 min, Éco, entre autres.

Comment activer la sécurité enfants ?

Maintenez enfoncée la touche Sécurité enfants (souvent représentée par un cadenas) pendant 3 secondes pour activer ou désactiver le verrouillage des commandes.

Que signifie le code erreur E10 sur l'écran ?

Le code E10 indique un problème d'arrivée d'eau. Vérifiez que le robinet d'eau est ouvert et que le tuyau d'arrivée n'est pas plié ou obstrué.

Quelle est la capacité maximale de lavage ?

La capacité maximale est de 7 kg pour le programme Coton. Pour d'autres programmes, la charge recommandée est inférieure.

Comment entretenir le filtre de vidange ?

Ouvrez la trappe en bas à droite, dévissez le filtre en le tournant dans le sens inverse des aiguilles d'une montre, nettoyez-le sous l'eau courante, puis revissez-le.

Mon lave-linge vibre beaucoup pendant l'essorage, que faire ?

Assurez-vous que l'appareil est de niveau en ajustant les pieds. Vérifiez aussi que les vis de transport ont été retirées et que la charge est bien répartie dans le tambour.

MODE D'EMPLOI SWM5500W Simplicity

Model • Modèle SWM5500W

Pour obtenir le service, consultez votre suocursale régionale de service ou télé- phonics: 1-800-26-Danby qui vous recommander d'au un centre régional.

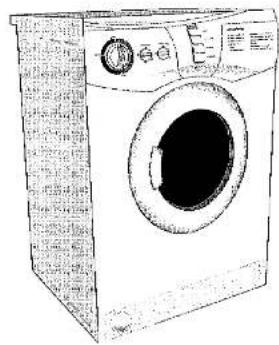

FRONT LOAD WASHER

La numéro de modèle de votre à chargement frontal est trouvé sur la plaque numérique située à l'arrière de l'apparel.

Pour obtenir le service crou le Centre de Service le plus proche, téléphones la nombre sans-frais indiqué à gauche pour la Canada et les États-Unis.

Ayez les informations suivantes à la portée de la main lors de la commande de pièces ou service:

- Appareí - Numéro de modo

Model • Modèle SWM5500W

Caution:

Veuillez lire attentivement les cor- igres de sécurité et les instructions d'utilisation avant l'utilisation et ou l'installation initiale de ce produit.

GARDEZ CES INSTRUCTIONS FOU R LA CONSULTATION AU FUTUR.

Si cette l'evase change de propriétaire, assurez-vous que ce manuel est inclus avec l'appardil.

Manuel d'utilisation 19-34

• Consignes de sécurité
  • Installation
• Fonctionnement
• Soins et entretien
• En cas de problème

Garantie Limitée (Domicile)

Cet appareil de qualité est garantie exempt d'eut vice de matière première et de fabrication, s'il est utilisé dans les conditions normales recommandées par le fabricant.

Cette garante n'est offerta qu'à l'acheleur l'initial de l'appareil vendu par Danby ou par l'un des ses distribuleurs agréés et elle ne peut être transferée.

CONDITIONS

La période de garantie limitée est basée sur le choix de la marque de 'abrikue du produit acheté.

Toutes les pièces électriques de cet écartel qui s'avèrent déflacueuses seront réparées ou ramplecés, y compris la mian-d'œuvre, selon le choix du fabricant pour le produit choisi.

La garnatie du produit couvre:

Pièces et main-doelws

Deux (2) ans

Corrosion du caisson (aucune garantie de main-d'oeuvre après 2 ans)

Cinq (5) ans

Cuve en scler incxydable (Pièces seulement)

Garantie à vie

POUR BÉNÉFICIER DU SERVICE SOUS GARANTIE

S'adresser au cléaillant qui a vandu l'appareil, ou à la station technique agrésée de service la plus proche, où les réparations doivent être effectuées par un technicien qualifié. Si les réparations sont effectuées par quiconque autre que la station de service agrésée ou à des fins commerciales, toutes les obligations de Danby en vertu de cette garrie seront rulles et no avenues

EXCLUSIONS

En vertu de la présame, l'extire aucune autre garantie, condition ou représentation, qu'elle soit exprimée ou tacite, de façon manifeste ou intentionnelle, par Denby Products Limitée (Canada) ou Denby Produits Inc. (E.- U. d'A.) ou ses distributeurs agréés. De même, sont exclues toutes les autres garanties, conditions ou représentations, y compris les garanties, conditions ou représentations en vertu de toute loi régressant la vente de produits ou de toute autre législation ou réglement semblables.

En effet de la présame, Damby Products Limitée (Canada) ou Damby Products Inc. (E.- U.-C.A.) ne peut être tenue responsable en cas de blessures corporelles ou des dégâts manifaires, y comprim à l'apereux, quelle qu'en soit les causes. Damby ve peut pas être tenue responsable de des dommages indirects dans au tonne ornement défecteurs de l'apereux. En achantant l'acpareuil l'actelaux acacte de mettre à couvert et de dégager Damby Products Limitée de toute responsabilité en cas de réclamation pour toute blessure corporelle ou tout dégât matériel causé par cet appareil.

CONDITIONS GÉNÉRALES

La garantie ou assurance c-dessus ne s'expique pas si les dégâts ou réparations sont dus aux cas suivants:

1) Panne de courant;

2) Dommage subis pendant le transport ou le déplacement de l'apparaît;

3) Alimentation électrique incorrects (lension faible, câblege défectueux, fusibles incorrects);

4) Accident, modification, employable or incorrect de l'appareil.

5) Utilisation dans un but commercial ou industriel;

6) Incendie, domirage causés par l'eau, vol, guerre, éneoute, hostillées, cas de force majeure (curaga), noncalien, etc.)

7) Visites d'un technicien pour expliquer le fonctionnement de l'appare il au propriétaire.

Une preuve d'achat doit être présentées pour toute demande de réparation sous garantie. Prière de garder e reçu. Pour faire hontrer la garantie, présenter ce document à la station technique agréée ou s'adresser à:

Dairy Products Limitée

IMPORTANTE: Prière de remplir et de renvoyer la carte d'enregistrement dans les 30 jours pour valider la garantie.

Washing Machine

⑦ Guide de dépannage

Certains problèmes mœurs peuvent être résolués sans avoir recours au service après-vente. Vous trouverez ci-après la liste de certains détails à vérifier avant d'appeler un réparateur. Si vous ne

parvenez pas à résoudre la problème après avoir suivé nos conseils, appelez gratuitement: le 1 800 26 DANBY et demandez l'assistance du SAV.

Problème	Vérifiez
La machine ne fonctionne pas (le voyant lumineux de s'allume pas	- si la prise secteur est alimentée en électricité stlou si le fusible est impeccable. - si la tiche est bien introduite dans la prise secteur.
L'eau ne coule pas dans la machine	- si la machine est en position "marche", - si le robinet d'arrivée d'eau est ouvert. - si le filtre du flexible d'alimentation en eau est propre, - si le hublot est correctement fermé (epcuyez bien dessus).
La machine se déplace lorsqu'elle est en fonctionnement	- si les protections de transport ont été référises. - Si la machine est à niveau (si non, ajustez les pieds réglables), - si le linge a été bien réparti dans la machine (il r'y a peut-être qu'un ne se e grande pièce).
La machine fuit.	- si la titre a été bien vissé, - si le tuyau d'arrivée d'eau est bien vissé à la machine et au robinet.
Le linge n'est pas bien essoré.	- s'il y a cans le titre des corps étrangers qui empêchent l'eau de s'écouler, - si a sipnon de l'évier est bouché (nettoyez-le).
Il y a trop de mousse pendant le lavage.	- la durée de l'eau et diminuez la quantité de lessive.
Le linge est mal lavé (taches, boulettes grasses)	- si vous avez sélectionné le programme convenable; si le linge est très sale, augmentez la quantité de lessive ou introduisez moins de linge..
Le linge est mal rincé	- si vous avez introduit trop de linge ou trop de lessive, - si'il y a cans le titre des corps étrangers qui empêchent l'eau de s'écouler, - si e sipnon de l'évier est bouché (nettoyez-le).

Si vous ne réussissez pas à éliminer le problème en observant les conseils ci-dessus, appelez le service après-vente agréé au numéro vert suivant : (1 800 26 DAN3Y)

NOUS NOUS RÉSERVONS LE DROIT DE PROCEDER À DES MODIFICATIONS OU N'ONT PAS D'INCIDENCE SUR LE FONCTIONNEMENT DE L'APPAREIL

Les dépannages ou réclamations dus à un raccordement ou une utilisation non conformes de la machine sont exclus de la garantie. Dans ce cas, les coûts de képannage sont à la charge de l'utilisateur.

MODE D'EMPLOI

Filtre

Le filtre se trouve sous le couvercle situé dans la

partie inférieure de la machine à laver.

Il n'est pas nécessaire de nettoyer le titre lorsque la machine à laver est utilisée correctement.

Il est cependant recommandé de nettoyer le filtre périodiquement: pour s'assurer que des corps étrangers de grande taille re gènent pas la vicence (Fio. 17 & 18).

Dans ce cas, la pompe n'évacue pas l'eau du tambour).

Il est important de vidanger toute l'eau ce la machine avant de relloyer le filtre. Pour ce faire, placez le flexible de vidange le plus bas possible (à même le sol) et recueillez l'eau dans une bassine.

Introduisez une pièce de monnaie ou un jeton dans l'encoche pratiquée dans le couvardia et enlovez-le (fig. 17).
Placez la coulotte livrée avec l'appareil dans les découpes inférieures et bloquez-la entre le couvercle du filtre et la carrosserie en la tournant dans le sens des alguelles d'une montre.
Placez un récipient adéquat sous le fibre, une petite quartité d'eau s'y éculera. Enlevez le fibre en le tournant dans le sens inverse des aiguilles d'une montre (35-40°) (fig. 18).
Fermettez le fibre en place en procédant dans l'ordre inverse des opérations.

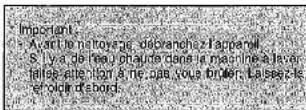

Important

Nettoyage et entretien

Joint en caoutchoue du hublot

Il est recommandé d'assuyer la joint en caoutchoure de hublot après chaque lavage pour prolonger sa durée de vie.

Nettoyage des faces externes de la

machine

Vallicyez-les avec un chiffon deux et un produit de nettoyage ménager. N'employez pas de produits caustiques et abrasils qui peuvent endommager la surface.

Bac à produits

respectez le bac à produits après chaque lavage et nettoyaz-e soigneusement si il contient des résidus de produits lessivels (Fig. 15).

Nettoyez fréquemment le filtre du flexible. Formaz le robinat, retirez le joint détancéité et le fitre, nettoyez-les sous l'eau courante à l'alde d'une brosse, puis remeltez-les en place (Fig. 16).

MÔDE D'EMPLOI
Tableau des programmes - Alimentation en eau chaude et froide

Programmes			Température de avage		Bacs à produits lessiviels			Quantité de linge sec (lcs)
	A:M	Type de linge, de textile	°F	°C
LINGE RÉSISTANT (coton, lin)
(KAWW)	A	Coton	140-200	60 - 95				10
	B	Blanc	140-200	60 - 95
	C	Coton Couleur	100-140	40 - 60
	D		-80	-30
	E	Rinçage
	F	Trampage, eassorage
(HCTC)	LINGE DÉLICAT (linge ce maison en coton, mélanges coton/synthétiques, fibres synthétiques
	G	Blanc, Couleur	100-140	40 - 60				4,4
	H		100-140	40 - 60
	J		-100	-40				2,2
	K	Rinçages						4,4
	L	Trampage, eassrage court
(G32H)	LAINAGES (Laine traitée anti-rétrécissement, faire métangée, soel)
	M	Laino	-100	-40				2,2

Eau:

无法识别

INSTALLATION INSTRUCTIONS

Touche Augmentation du niveau d'eau

Dans les programmes pour textiles résistants ou délicats, le linge est avé dans une petite

quantité d'eau qui s'adapte automatiquement à la quantité de linge introduit dans le tambour. Cela permet un lavage silicace et une consommation minimum en énergie et en esu. Pour le linge très sale, vous pouvez augmenter le niveau d'eau en appuyant sur cette touche.
Cette touche est inactive pour les programmes linge célicat et laine.

Touche rincage supplémentaire

Les programmes sont conçus de manière à assurer une consommation minimale

d'eau pendant le processus de lavage et de rincace.
Si vous êtes a algiques aux produits less-viels, utilisez la fonction ringage supplémentaire. Cette fonction ne peut être activée que pour les programmes destinés au linge résistant. (A-F). Appuyez sur cette touche au début du lavage ou avant le ringage.

Preparation de la machine à layer

• Triez le linge et mettez-en une quantifié convenable dans la machine.
• Fermez le hublot de la machine à laver (en apuyant jusqu'à ce qu'il soit verruillé).
• Vorscz les produits lessiviels dans les compartiments correspondants.
• Vérifiez l'arrivée et l'évacuation de l'eau.
• Sélectionnez votre programme de lavage.
• Appuyez sur les touches de fonction supplémentaires si voire machine à lever en dispose.
• Sélectionnez la température de lavage et la villesse d'essorage si votre machine vous offre cette possibilité.
• Mettez la machine à laver en marche.

Après le lavage.

-- Mellez la machine à l'arrêt (le voyant lumineux s'ôtoint).
- Vérifiez si le programme de lavage est terminé et si la machine a été vicangée afin d'éviter tout débordement à l'ouverture du hublot. Si y a encore de l'eau dans la machine, sélectionnez un programme de pompage ou d'assorage.
- Vous pouvez cuvrir le hublot environ deux minutes après la fin du programme de avage.
- Retirez le linge de la machine. Faites tourner le lambour à la man pour vérifier s'il est vide.
- Inspectez le joint en caoutcheuc du hub-et et ôtz les éventuels corps étrangers (boutcns, ataches, etc.) (figure 14).
- Laissez le hublof légèrement entrouvert pour que l'intérieur de la machine sèche.
- Appuyez sur les touches enfoncées pour les remettre dans leur position initiale.
- Fermez le robinet d'eau.
- Contrôez le bac à produits et au besoin, nettovez-le et laissez-le sécher
- Vérilez et nettoyez le litre à nierva les réguliers.

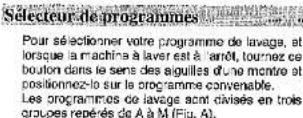

Sélectionnez d'abord le programme qui convient le mieux au linge à avoir. Le banceau de commande en façade comporte divers boutons et touches, le sélecteur ce programmes, un voyant lumineux et le tiroir cu bac à produits.

Programmes pour linge résistant (A-F) Programmes intensifs se terminant par un essorage long à grande vitesse.

Programmes pour linge délicat (G-L) Programmes doux se terminant par un essorage cour.

Programme laine (M) Le Irgo est lavé dans une grande quantité d'eau et les mouvements du tambour sont particulièrement deux. Ce programme se term ne par un essorage courl.

Selecteur de température,

Tournez le bouton dans le sens des aiguilles d'une montre. Vous pouvez sélectionner une température de lavage jusqu'à 200°F. Les programmes A et B peuvent être employa comme programmes économiques si vous sélectionnez une température inférieure à 200°F. Vous pouvez ainsi économiser jusqu'à 40% d'énergie électrique.

Vous pouvez sélectionner le lavage à froid dans tous les programmes en positionnant le bouton sur le flocon de neige. La durée du programme est la même que pour le lavage à chaud.

Spinning Speed Selection Knob

Sélectionnez la vitesse d'assorage en tournant le bouton dans le sens des algilles d'une montre, jusqu'à la valeur maximale et inversement. (Fig. C). Vitesse possibles : 500, 700, 900, 1000 tours/min.

L'essorage à 'a'ble vitesse est recommandé pour le linge délicat. L'essorage à grande vitesse est recommandé pour la laîne, le coton et le lin.

Touche marche/arrer

Pour mettre la machine en marche, appuyez sur la touche Marche/Arrêt après avoir sélectionné un programme adéquait et préparé le linge.

Touche Suppression de l'assorage.

Cette tuche vous permet de supprimer les essorages intermédiaires et l'essorage final pour tous les programmes.

The Door

Produits lessiviels et dosage

N'employez que des produits lessivots destinés au lavage du linge en machine. Il est recommandé d'employer des produits spéciaux pour le lavage du linge décait et de la lains. Vous pouvez utiliser soit des lessives en poudre, soit des lessives liquides et cotez-les suivant les instructions du fabricant. Les quantités recommandées sur l'emcellage conviennent en général au lavage de 10 lbs de linge normalement saie et doivent être adaptées à la durée de l'eau.

Il est recommandé d'utiliser des produits accouisseurs lorsque l'eau est dure. Dans ce cas, dosez la lossive comme pour une eau douce (degré de durété 1) et suivez les instructions du fabricant.

Bac à produits

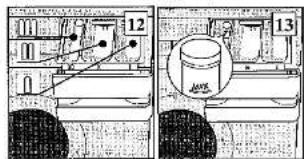

Le bac à produite est divisé en trois compartiments (fig. 12). Le tableau des programmes indique les compartiments à utiliser pour chaque produit.

Versez les produits dans le bac avant de mettre la machine en marche et veillez à ce que le bac soit procre et sec avant d'y verser la lessive afin que l'eau puisse bien l'entraîner.

Lorsque vous sélectionnez un programme de lavage sans prélavage, vous pouvez verser la lessive directement dans le tambour. Ceci est particulièrement indiqué lorsque :

- vous utilisez une dose importante de lassive (eau très dire),

- vous employez une essive cue l'eau entraîne difficilement,

- la pression de l'eau est faible,

- vous utilisez une lessive concentrée qui est généralement dans un sachet cu une boule à placer dans le tambour.

Trop peu de lessive a pour conséquences :

- couleur terme du linge,

- formation de boulettes grasses,

- dépôt de tarré dans le machine et sur le linge.

Trop de lessive a pour conséquences :

- trop de mousse

- moins de friction et donc lavage moins efficace, - mauva la rinaçage.

Il est recommande de dimirler ou d'augmenter progressivement la qualité de lesave et d'coserver effet sur le linge.

Produits assouplissants et produits

d'amidonnage

Lorsque vous utilisez des assouplissants ou des produits d'amidoanage, suivez les instructions du fabricant pour le dosage. Veilisz à remplir le compartiment sans dépasser la graduation indiquée, sinon ces produits s'écoulent immédiatement en début de programme de lavage et ils n'ont pas d'effet sur le linge.

Lorsque vous employez des produits liquices concentrés, nous vous recommandons de les diluer d'abord dans l'eau et de les verser ensuite dans le bac. Vous évilerez ainsi que les produits trop épais observent l'ouverture du bac.

Lorsque les produits ne s'écouent pas parce que le bac est obstrué, il faut le nettoyer : chez le bouchon indiquant le niveau et nettoyez l'brifice avec une perte brosse et de l'eau chaucé ou passez-le sous le robinet (fig. 13).

N'utilsez jamais en même temps un produit assœuplissant et un produit d'am donnage, car ce a entraînerait la formation d'agglomérals dure qui obstineraient l'office du bac.

Tessives liquides

(seulement pour certains types de machine à laver)

Lorsque le deuxième compartiment comporte une cloison, vous pouvez également y verser de la lissive liquide. Pour les lessives liquides, la cloison doit être poussée vers le bas, et pour les lessives en poudre, elle doit être tirés vers le haut.

Il est conseillé d'employer des lesssives liquides uniquement pour les programmes de lavage sans prélavage.

1. essive en poudre
2. essive liquide

MODE D'EMPLOI

Tri du linge

Avant le lavage, briez le linge selon sa nature, son degré de salété et en fonction de la résistance des couleurs.

Nature du linge

La pupart des textiles actuels portent une éliquette indiquant la nature du tissu et des symboles indiquant la température et le mode de lavage appropriés.

Ces indications vous permetront de sélectionner facilement le programme de lavage le plus adéquat.

Mattez le linge célicat (bas collants, lingerie fine, etc.) dans une housse spéciale ou dans une taie d'orelier si vous la lavez en même temps que d'autres pièces de linge.

Résistance des couleurs

Sélectionnez un programme de lavage dont la température correspond à la résistance des couleurs. Vérifiez la résistance des couleurs des nouvelles pièces de lingo et lavez-les séparément la première fois.

Degré de saleté du linge

Lavez le linge très sale par petites quantités ou en augmentant la dose ce lessive.

I est recommandé d'imprégner les taches résistantes ou es endroits très sales avec un produit détachant avant lavage.

Sélectionnez un programme économique lorsque vous lavaz du linge peu sale (prélavage inutile, température de lavage inférieure).

Loading

Le tableau des programmes de lavage indique les quantités maximales admises de linge sec. (Page 14).

Si le linge est trop tassé, la lessive sera moins efficace et la linge sera plus troissé.

Vérifiez si les poches sont vides. Les clés, les pièces de monzaie, les jetons, les épingles à cheveux et autres objets similaires risquent de boucher le tuyau de vidange de la machino.

Ferroz les formelures à glissières et on evez toutes attaches métalliques qui risquent d'endommager le linge ou l'intérieur du tamcour (fig. 11).

Pacez le linge sans le tasser de façon aérée et souple

Pour assurer un lavage optimal, mélangez si possible les petites et les grandes pièces de linge.

OPERATING INSTRUCTIONS

Il ne sera possible d'ouvrir le inublot que deux minutes environ après la fin du programme de lavage.

Le hublot s'ouvre par simple traction sur la poignée (fig. S).

Pour fermer le hublot, exercez une pression près de la poignée jusqu'à ce que le verrouillage s'enclenche (fig. 10). (Si le hublot n'est pas correctement fermé, la machine ne démarrera pas

IMPORTANT

- Vellez à ce qu'aucune pièce de linge ne soit coïnée entre la hubloil et le joint en caoutchouc.

- Si vous désirez ouvrir la hublot après avoir mis la machine en marche, vous devez d'abord l'arêter et attendre environ deux minutes. Vellez toutefois à ce que le niveau d'eau ne soit pas trop élevé dans le tambour, car l'eau raque de s'accouer de la machine.

• N'essayez pas d'ouvrir le hublo: pendant que le lave-linge fonctionne.

- Si la machine à laver ne cémarré pas après avoir été mise en marche, refermez le hublo: en appuyant près de la poignée.

- La fermeture incorrecte du hublot est la cause la plus frécuente empêchant le cémarrage du lave- linge.

MODE D'EMPLOI

Si le sol sur lequel est installée la machine n'est pas plan et parfaitement horizontal, metez-la à niveau à l'a de des pieds réglables.

- Desserrez les écrous. Metez la machine à niveau en réglant la hauteur des pieds (fig. 5). - Rasserrez les écrous (fig. 5.1).

La hauteur maximale admise de la machine est de 33.5 in.

IMPORTANT

Veillez à ce que la machine soit installée sur un sul sec afin d'éviter qu'elle ne glisse, pendant lo cycle d'essorage..

Raccordement à l'arrivée d'eau

L'extrémité coudée du flexible d'alimentation en eau coût être vissée sur la vanne d'admission située sur le panneau arrêté ce l'appareil. L'autre extrémitée (droite) du flexible doit être vissée au robinat d'arrivée d'eau (voir fig. 6).

La pression de l'eau dans le circuit doit être de 7 à 16 psi afin d'assurer le fonctionnement normal de la machine. Si la pression est supérieure, il feucia monter un manocâtendeur. Pour déterminer la pression, ouvrez le robinet à fond et mesurez la quantité d'eau écoulée en quinze secondes. Pour que la pressier minimale de 7 psi soit respectée, la quantité d'eau écoulée doit s'élever à 0,8 gal.

Raccordement à l'eau chaude et froide Les machines à laver prévues pour la raccordement à l'eau chaude et froide ont deux flexibles d'alimentation en eau.

Chaque tuyeau est repéré sur toute sa longueur par un filet rouge ou bleu.

Filet rouge : raccordement à l'eau chaude Filet bleu : raccorament à l'eau froide. Fiecez le joint d'étanchéité avec filtre dans l'écrou raccord monté à l'extrémité rectifique de chaque flexible, et vissez les écrous-raccords au robinet (Fig. 8). Insérez ensuite le joint à l'autre extrémité (coudée) des flexible et vissez-les aux tubulures fileté de la machine.

IMPORTANT

Température maximale admise de l'eau chaude : 140°F.

Evacuation de l'eau

L'ambouchure du flexible de vicange peut être placé dans révier, le lavabo, la paignoire ou, de préférence, directement raccordé à la tuyauterie d'évacuation dont le diamètre doit être au moins de 1.6 in (fig. 7).

Le siphon de l'évier doit être monté de façon à ce ou il pulse être débouché facilement.

Lorsque l'eau est évacuée dans le lavabo, vérifiez qu'elle s'écoue assez rapidement pour éviter qu'elle ne déborde ou refue dans la machine. Pour que le flexible ne tombe pas, fixez-à à l'aktie d'une ficelle que vous passerez dans éceller du coude plastique (fig. 8).

L'extrémité du flexible ce vidange doit se trouver à au moins 24 in et au plus à 40 in du sol. Si le tuyau est piacé plus haut, la pompe ne pouvra pas vidanger complètement la cuve.

Raccordement au réseau électrique

Raccordez la machine à lever au réseau électrique par la câble secteur. La prise secteur doit compter une bruche réiée à la terre de l'installation électrique (prise de terre).

La tension nominale et la fréquence presorites, ainsi que les autres caractéristiques techniques, sont indiquées sur la plaque signalétique de la machine.

La mise à la terre de l'installation électrique et le raccordement de la machine à laver doivent être réalisés suivant les normes et prescriptions en vigueur.

AVERTISSEMENT

Si la câble secteur est: endommagé, il doit être remplacé par le service après-vente du fabricant ou un professionnel agréé pour éviter tout risque d'électrocution.

- L'appareil doit être positionné de manière à ce que la prise secteur soit toujours accessible. N'UTILISEZ PAS DE RALLONGE.

OPERATING INSTRUCTIONS

Water plus Switch

Dépose des protections de transport

• Le groupe de lavage est bloqué par c'eux tiges métalliques qui protégent la machine pendant le transport (fig. 1).
• Dessarrez les vis situées sur la panneau arrêté (figure 2).
• Enlavez les deux équères, faites-les tourner de 180° et utilisez-les pour d'œer les deux tiges (fig. 3).
• Soulevez légèrement la machine et ramassez les pièces qui tombent (4 luyaux en caoutchouc et 4 tubes en carton). Ceci n'est pas nécessaire pour les apparels équipés d'un isolement acoustique et dont le fond est fermé. Les pièces restent au fond et ne perturbent pas le fonctionnement de l'appareil.
• Bouchez les orifices à l'aide des deux cachés en plastique joints (fig. 4).

Conservez les protections pour tout transport, ultérieur.

MODE D'EMPLOI

Consignes de sécurité importantes

ATTENTION - Alin de réduire es risques d'incendie, d'électrocution et d'accidents corporels lors de l'utilisation de votre appareil ve uillez prendre les précautions élémentaires de sécurité et respecter les consignes suivantes :

1. Usez entièrement le mode d'emploi avant d'utiliser votre annemi
2. Ne lavez pas les articles qui ont été préalablement nettoyés, lavés, trempés ou aspergés c'essence, de solvants pour nettoyage à sec ou de le cule autre substance inflammable ou explosive; ces substances produisent des émarations qui peuvent s'enlammer ou exploser.
3. Lors du lavage n'ajouez à l'eau ni essence, ni solvants pour nettoyage à soc, ni aucune autre substance inflammable ou explosive; ces substances produisent des émarations qui peuvent s'enflammer ou exposer
4. Sous certa les conditions, de l'hydrogène peut s'accumuler dans un circuit d'eau chaude resté inactif pendant deux semaines ou plus. L'HYDROGène EST UN GAZ EXPLOSIF. Si le circuit d'eau chaude est resté inactif pendant un certain temps, nuvrez tous les robinets d'eau chaude avant d'utiliser votre machine à laver, et laissez l'eau couler pendant quelques minutes. Cota permetra dévacuer l'hydrogène accumule. L'hydrogène étant inflammable, ne fumez pas et été gnez toute lienne pendant cette opération.
5. Ne laissez pas les enfants jouer à proximité ou à l'intérieur de l'appareil. Il est toujours nécessaire de les surveiller attentivement lorsque l'appareil fonctionne en leur présence
6. IMPORTANT : Démortez la porte avant de dépacer ou de vous débarrassez de l'appareil. Ce a év tera aux enfants de se retrouver accidentellement enfermés à l'Intérieur.
7. No mettez pas vos mains à l'intérieur de l'appareil quand le tambour est en mouvement
8. N'installez pas cet appareil à l'extérieur et ne l'exposez pas aux intempérés.
9. Ne modiez pas les boutons de réglage
10. Ne réparez pas l'appareil vous-même et ne remplacez aucune pièce; na tentez aucune révision de l'appareil, à moins que celle-ci ne soit recommandée par le manuel d'entretien ou par tout autre manuel de réparation, et que vous soyez en mesure d'en comprendre les instructions et de les exécuter.

Conservez ces consignes

CONSIGNES POUR LA MISE A LA TERRE

Cet appareil doit être branché à une prise de terre. En cas de panne ou de fonctionnement défectueux, le branchement à une prise de terre réduira les risques d'électrocution en fourissant un chemin de moindre résistance au courant électrique. Cet appareil est muni d'un câble de raccordement à la terre et d'une prise de terre mâle. Cette prise doit être branchée sur une prise female appropriée, correcament installée et reliée à la terra, conformément à la réglementation en vigueur.

ATTENTION - Il y a risques d'électrocution en cas de raccordement inadéquat du câble à la terre. Veuillez faire contrôter la mise à la terre de votre installation électrique par un électricien qualité ou un prestataire de service agréé.

Ne modifiez pas la prise fourniée avec l'apparai si elle ne s'adapte pas à votre installation. Faites installer une prise lemelle acéquate par un électricien qualifié.

USER-MAINTENANCE INSTRUCTIONS

Avant d'utiliser le lave-linge pour la première fois, enlavez impérativement les protections de transport car la mise en marche de la machine bloquée risque de causer de graves dommages qui ne sont pas couverts par la garantie.

• Avant de mettre la machine en marche, vérifiez si les protections de transport ont été enlevées.
• N'installez pas la machine dans un endroit où la température risque de descendro au-dessous de 32°F afin d'évite- les dégâts dus au gel (os fléxib es peuvent éclater).
• Veillez à ce que a machine soit posée sur une surface horizontale, plans et stable (faute de quel, elle se metra à viorer pendant l'essorage).
• Respectez les instructions concernant l'installation correcte de l'appareil et le accordement aux réseaux d'eau et d'électricité afin de prévenir les accidents et éviter d'endommager la machine.
• Veillez à ce que l'ambouchure du flexible dévacuation ne soit pas immergée dans l'eau vidargée, si'on elle risquerait ce refluer dans la machine.
• Il est impossible d'ouvrir le hublot pendant que la machine fonctionne. L'ouverture sera possible environ deux minutes après la fin du programme de lavage.
• Ve lez à ce que les enfants ne se brûlent pas en touchant la ville du hublot qui devient très chaude pendant le lavage.
  N'employez que des produits lessiviels destinés au lavage et au traitement du linge en machine. Nous déclinons toute responsabilité pour les commages causés aux joints détanchéité et pièces en plastique par l'utilisation incorrecte de produits de branchiment ou taintures.
• Les produits ce détartrage contenant généralement des acides, il est recommande de n'employer que des produits spéciaux non composits. Suivez les indications du fabricant lorsque vous utilisez ces produits et terminez le détartrage par plusieurs tirçages afin défininer tous les restes d'acide pouvant allaquer les composants de la machine.
• Ne lavez en aucun cas votre linge avec des nettoyants chimiques contenant des solvents car ceux-ci peuvent endommager certaines parties de la machine et dégager des gaz toxiques. Il existe même un rasque d'inflammation et d'explosion.
• Fermez la robinel d'eau une fois que le lavage est terminé.
• Il est impératif de bloquer la machine avant tout nouveau transport en remettant en place les protections prévues.
• Pour ce faire, il suffit d'insérer uniquement la tige supérieure. Pour plus de facilité, enlevez le

couvercle supérieur, mais vérifiez au préalable si la machine a été déconnectée du réseau électrique.

La plaque signalétique comportant les caractéristiques techniques du lave-linge est apposée au-dessus de l'ouverture, sous l'encadrement du hublot.

(UKS (contrôle universel de stabilité)

La machine est équipée du système de contrôle universel de stabilité - UKS - qu' permet un passage en douceur au cycle d'essorage, même si le chargement est faible ou irréguller.

Si le linge n'est pas chargé correctement dans la tambour, la machine le détecte et le système UKS répartil automatiquement le linge de façon uniforme avant le début ce l'essorage. Si la répartition du linge n'est pas effectuée après quelques essais (par ex.: une seule pièce de linge dans le tambour), le système UKS diminue la vitesse de l'essorage final pour éviter que la grande vitesse n'endommage la machine.

MODE D'EMPLOI

Avant la mise en service

Ce manuel est destiné à l'utilisateur. Lisez-le attentivement pour faire connaissance avec votre nouveau lava-linge et l'utiliser en toute sécurité.

Ce mode d'emploi est prévu pour divers modèles de lave-linge dont les fonctions et le design sont différents. Ne terez donc compte que des descriptions se rapportant aux boutons et touches présents sur votre modèle.

- Loraque vous ne vous servirez plus de votre machine et que vous voudrez vous en cebarrasser, évitez qu'elle n'encombre l'environnement. Remattez-le aux organismes habilités pour la collecte des appareils ménagers "usages".

Conseils pour les économies d'énergie

En utilisant correctement votre machine et en tenant compte de nos consells, vous réaliserez des économies substantielles d'énergie.

- Le lavage sera plus économique si vous respectez exactement les quantités de linge indiquées dans le tableau des programmes de lavage.

- No faites pas de prélavage lorsque le l'ingo n'est pas très sato.

- Choelissez le lessive en fonction de la nature du linge et respectez toujours les quantilés recommandées selon le degré de salissure du linge et de la cureté de l'eau.

- En fonction de la durée de l'eau, le tarent s'accumule sur les thermopongeurs et à l'intérieur de la machine. Cela augmente la consommation d'énergie nécessaire au chauffage de l'eau. Éliminez de temps en temps les dépôts de calcaire à l'aide d'un produit de détartrage.

USER-MAINTENANCE INSTRUCTIONS

Trouble-Shooting Guide

Nous vous remercions vivement de la confiance que vous nous avez témoignée en échéant un appareil de notre marque. Nous esperons qu'il vous donnera entiere satisfaction durant de longues années.

De l'ave-linge, conçu pour un usage domestique, satisfait aux exigences du traitement moderne du linge, tout en favorisant des économies sur la consommation d'eau, d'énergie électrique et de produits lessiviels.

Avant la mise en service....20

Important 21

Consignes de sécurité importantes ..... 22

Dépose des protections de transport..... 23

Installation et raccordement 24

Hublot....25

Tri du linge 26

Produits lessiviels et dosage....27

Lavage 28

Nettoyage et entretien 31

Guide de dépannage....33
