MODE D'EMPLOI XENYX 802 BEHRINGER

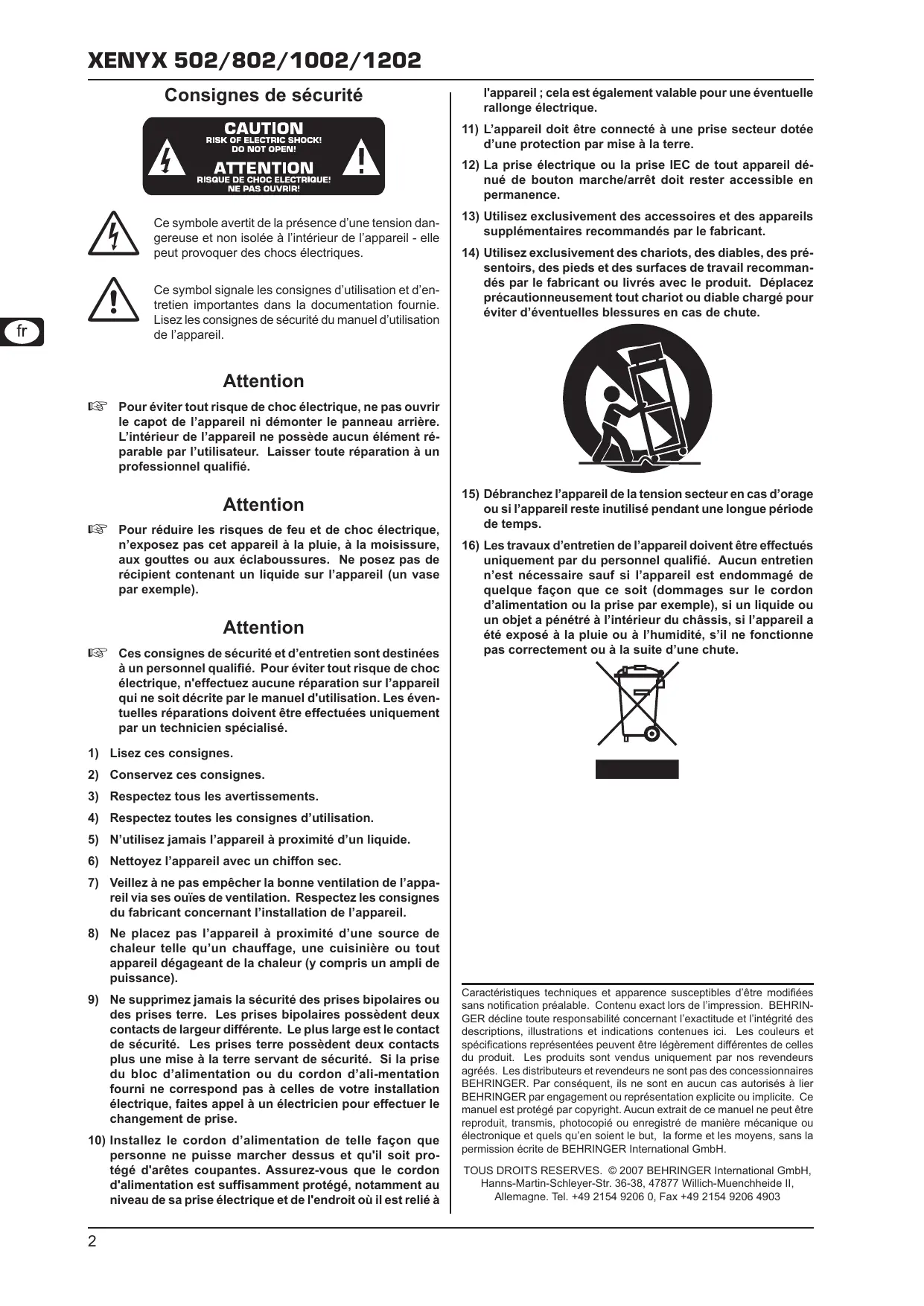

12) La prise électrique ou la prise IEC de tout appareil dénué de bouton marche/arrêt doit rester accessible en permanence.

!! Lisez les consignes de sécurité du manuel d’utilisation de l’appareil.

13) Utilisez exclusivement des accessoires et des appareils supplémentaires recommandés par le fabricant.

14) Utilisez exclusivement des chariots, des diables, des présentoirs, des pieds et des surfaces de travail recommandés par le fabricant ou livrés avec le produit. Déplacez précautionneusement tout chariot ou diable chargé pour éviter d’éventuelles blessures en cas de chute.

++ Pour éviter tout risque de choc électrique, ne pas ouvrir le capot de l’appareil ni démonter le panneau arrière. L’intérieur de l’appareil ne possède aucun élément réparable par l’utilisateur. Laisser toute réparation à un professionnel qualifié.

++ Pour réduire les risques de feu et de choc électrique, n’exposez pas cet appareil à la pluie, à la moisissure, aux gouttes ou aux éclaboussures. Ne posez pas de récipient contenant un liquide sur l’appareil (un vase par exemple).

à un personnel qualifié. Pour éviter tout risque de choc

électrique, n'effectuez aucune réparation sur l’appareil qui ne soit décrite par le manuel d'utilisation. Les éventuelles réparations doivent être effectuées uniquement par un technicien spécialisé.

15) Débranchez l’appareil de la tension secteur en cas d’orage ou si l’appareil reste inutilisé pendant une longue période de temps.

16) Les travaux d’entretien de l’appareil doivent être effectués uniquement par du personnel qualifié. Aucun entretien n’est nécessaire sauf si l’appareil est endommagé de quelque façon que ce soit (dommages sur le cordon d’alimentation ou la prise par exemple), si un liquide ou un objet a pénétré à l’intérieur du châssis, si l’appareil a été exposé à la pluie ou à l’humidité, s’il ne fonctionne pas correctement ou à la suite d’une chute.

1) Lisez ces consignes.

2) Conservez ces consignes. 3) Respectez tous les avertissements. 4) Respectez toutes les consignes d’utilisation. 5) N’utilisez jamais l’appareil à proximité d’un liquide. 6) Nettoyez l’appareil avec un chiffon sec. 7) Veillez à ne pas empêcher la bonne ventilation de l’appareil via ses ouïes de ventilation. Respectez les consignes du fabricant concernant l’installation de l’appareil. 8) Ne placez pas l’appareil à proximité d’une source de chaleur telle qu’un chauffage, une cuisinière ou tout appareil dégageant de la chaleur (y compris un ampli de puissance). 9) Ne supprimez jamais la sécurité des prises bipolaires ou des prises terre. Les prises bipolaires possèdent deux contacts de largeur différente. Le plus large est le contact de sécurité. Les prises terre possèdent deux contacts plus une mise à la terre servant de sécurité. Si la prise du bloc d’alimentation ou du cordon d’ali-mentation fourni ne correspond pas à celles de votre installation électrique, faites appel à un électricien pour effectuer le changement de prise. 10) Installez le cordon d’alimentation de telle façon que personne ne puisse marcher dessus et qu'il soit protégé d'arêtes coupantes. Assurez-vous que le cordon d'alimentation est suffisamment protégé, notamment au niveau de sa prise électrique et de l'endroit où il est relié à

Caractéristiques techniques et apparence susceptibles d’être modifiées sans notification préalable. Contenu exact lors de l’impression. BEHRINGER décline toute responsabilité concernant l’exactitude et l’intégrité des descriptions, illustrations et indications contenues ici. Les couleurs et spécifications représentées peuvent être légèrement différentes de celles du produit. Les produits sont vendus uniquement par nos revendeurs agréés. Les distributeurs et revendeurs ne sont pas des concessionnaires

BEHRINGER. Par conséquent, ils ne sont en aucun cas autorisés à lier BEHRINGER par engagement ou représentation explicite ou implicite. Ce manuel est protégé par copyright. Aucun extrait de ce manuel ne peut être reproduit, transmis, photocopié ou enregistré de manière mécanique ou électronique et quels qu’en soient le but, la forme et les moyens, sans la permission écrite de BEHRINGER International GmbH. TOUS DROITS RESERVES. © 2007 BEHRINGER International GmbH, Hanns-Martin-Schleyer-Str. 36-38, 47877 Willich-Muenchheide II, Allemagne. Tel. +49 2154 9206 0, Fax +49 2154 9206 4903 Depuis plus de 30 ans, je travaille à ma passion pour la musique et l’électronique. Elle m’a permis de créer la société BEHRINGER et m’a donné la chance de pouvoir partager mon enthousiasme avec ses salariés. Ces nombreuses années consacrées aux techniques de studio et à leurs utilisateurs ont développé chez moi une attirance particulière pour les choses essentielles telles que la qualité sonore, la fiabilité et la facilité d’utilisation, mais aussi l’envie de repousser les frontières du techniquement possible. C’est dans cet état d’esprit que j’ai commencé à travailler à notre nouvelle série de tables de mixage. Nos consoles EURORACK faisant maintenant figure de référence mondiale, il a fallu placer la barre encore plus haut pour le développement de la génération suivante de tables de mixage. La conception et le design des nouvelles consoles XENYX portent ma signature : j’ai réalisé moi-même les études, le développement de l’ensemble des schémas et des circuits ainsi que la conception mécanique. J’ai choisi soigneusement chaque composant afin d’obtenir des consoles combinant les technologies analogique et numérique pour repousser les limites du techniquement faisable.

1.1 Fonctions générales de la console 4 1.2 Le manuel 4 1.3 Avant de commencer 4 1.3.1 Livraison 4 1.3.2 Mise en service 4 1.3.3 Enregistrement en ligne 4 2. Commandes et connexions 5 2.1 Les canaux mono 5 2.1.1 Entrées micro et ligne 5 2.1.2 Egaliseur . 5 2.1.3 Départ d’effet, panorama et niveau 5 2.2 Canaux stéréo 6 La qualité et la simplicité des consoles XENYX vous convaincront rapidement que vous, musicien ou ingénieur du son, êtes au centre de mes préoccupations et que seuls la passion et l’amour du détail permettent d’aboutir à de tels produits. Je vous suis reconnaissant de la confiance que vous nous avez prouvée en achetant une console XENYX et je remercie tous ceux qui, part leur engagement personnel et leur passion, m’ont aidé à créer une gamme de produits exceptionnels. Salutations sincères,

XENYX dont la qualité et la dynamique audio sont comparables à celles des préamplis externes particulièrement chers : == 130 dB de dynamique garantissant des réserves de gain incroyables == Bande passante excédant la plage de 10 Hz à 200 kHz pour un son cristallin et extrêmement nuancé

== Mixage : réglage du volume et de la répartition en fréquences des signaux les uns par rapport aux autres, contrôle du niveau général du mixage en fonction de l’enregistreur (studio) ou du filtre actif et de l’ampli de puissance (sonorisation). Cette fonction reine de la console englobe toutes les fonctions

énumérées plus haut. La surface de travail des consoles BEHRINGER est parfaitement adaptée à ces travaux et conçue pour que vous puissiez visualiser facilement le trajet du signal dans la table de mixage.

Ce manuel est conçu pour vous fournir une vue d’ensemble des différentes commandes et les informations nécessaires à leur utilisation. Afin que vous appréhendiez rapidement l’architecture de votre console, nous avons regroupé les commandes selon leur fonction. Les figures en début de chapitre illustrent les commandes et connexions traitées dans le chapitre en question. ++ Le schéma joint propose une vue d’ensemble des liaisons entre les entrées et sorties ainsi que des potentiomètres et commutateurs situés sur ces liaisons. Faites simplement l’essai de suivre le trajet d’un signal voyageant dans la console à partir d’une entrée micro jusqu’au connecteur du premier départ auxiliaire. Ne vous laissez pas impressionner par la quantité des possibilités, c’est en fait plus simple qu’il n’y paraît ! En gardant un œil sur le schéma des différents éléments, vous maîtriserez rapidement votre console et pourrez en exploiter toutes les possibilités.

== Restitution sonore linéaire et neutre grâce au circuit à niveau de bruit et distorsion extrêmement faibles utilisant des transistors 2SV888

Si vous avez besoin d’informations complémentaires concernant un thème précis, consultez notre sitehttp://www.behringer.com.

Vous y trouverez des explications illustrées d’exemples concernant les effets et le réglage des niveaux.

== Partenaire idéal de tous les types de micro grâce à l’alimentation fantôme +48 V et 60 dB d’amplification maximale

1.3 Avant de commencer

== Exploitation sans compromis de l’ensemble de la plage dynamique des systèmes d’enregistrement numériques 24 bits/192 kHz pour une qualité sonore optimale

Egaliseurs « britanniques » Les égaliseurs des consoles XENYX sont basés sur les circuits des légendaires consoles britanniques réputées pour leur son incroyablement chaleureux et musical. Ces égaliseurs garantissent des résultats sonores irréprochables même avec des signaux dont le niveau est extrêmement élevé.

Votre console a été emballée avec le plus grand soin dans nos usines afin de lui garantir un transport en toute sécurité. Cependant, si l’emballage vous parvient endommagé, vérifiez qu’elle ne présente aucun signe extérieur de dégâts. ++ En cas de dommages, ne nous renvoyez pas l’appareil, mais informez-en votre détaillant et la société de transport sans quoi vous perdriez tout droit aux prestations de garantie.

1.3.2 Mise en service

Dans ce cas, augmentez la distance entre l’émetteur et l’appareil et utilisez exclusivement des câbles audio blindés.

1.1 Fonctions générales de la console

Une table de mixage possède 3 fonctions principales : == Traitement des signaux : réglage de la préamplification, du niveau, de l’ajout d’effets et des corrections en fréquences. == Distribution des signaux : collecte et distribue chaque signal traité vers différents média de restitution : en live façade et retours de scène, en studio cabine de contrôle, casques et enregistreur. Des traitements supplémentaires sont possibles grâce aux bus.

Assurez-vous que la circulation d’air autour de la console est suffisante et ne la posez pas à proximité d’un radiateur ou d’un ampli de puissance afin d’éviter tout risque de surchauffe.

++ Ne raccordez jamais l’XENYX à son alimentation externe alors que cette dernière est déjà reliée à la tension secteur ! Raccordez la table éteinte à son alimentation puis l’alimentation à la tension secteur. ++ Assurez-vous que tous vos appareils sont équipés d’une prise terre. Pour votre propre sécurité, nous vous recommandons de ne jamais supprimer ou rendre inopérante la mise à la terre aussi bien du câble d’alimentation que de l’appareil. ++ Assurez-vous de la compétence des personnes installant et utilisant votre console. Pendant et après l’installation, vérifiez que les personnes utilisant l’appareil sont suffisamment en contact avec la terre afin d’éviter tout risque de décharge électrostatique qui pourrait éventuellement endommager votre table de mixage.

1.3.3 Enregistrement en ligne

Veuillez enregistrer rapidement votre nouvel équipement BEHRINGER sur notre site Internet http://www.behringer.com. Vous y trouverez également nos conditions de garantie.

Global Contact Information/European Contact Information »). Si vous n’y trouvez pas de contact pour votre pays, adressez-vous au distributeur le plus proche de chez vous. Vous trouverez les contacts correspondants dans la zone « Support » de notre site http://www.behringer.com.

Le circuit des égaliseurs « britanniques » est basé sur les technologies utilisées dans les grosses consoles de studio. Il garantit des traitements chaleureux sans effets indésirables. Même avec des amplifications/atténuations importantes de±15 dB, la section d’égalisation des consoles XENYX possède une grande musicalité et ne génère aucun effet secondaire tel que des déphasages ou des limitations de la largeur de bande comme c’est souvent le cas avec les égaliseurs classiques.

Le fait d’enregistrer votre produit ainsi que sa date d’achat simplifie grandement sa prise en charge sous garantie.

Merci pour votre coopération !

2. Commandes et connexions

Ce chapitre décrit les différentes commandes et connexions de votre table de mixage. Tous les potentiomètres, toutes les touches et tous les connecteurs y sont présentés en détail.

2.1.1 Entrées micro et ligne

Fig. 2.2: L’égaliseur des canaux mono

EQ (égaliseur) Les correcteurs des bandes de fréquences haute (HI) et basse (LO) sont des filtres en plateau. Ils traitent de façon égale toutes les fréquences au-dessus (HI) ou au-dessous (LO) de leur fréquence de coupure fixée à 12 kHz (HI) et 80 Hz (LO). Le correcteur de la bande des médiums (802, 1002 et 1202) est un filtre en cloche dont la fréquence centrale est fixée à 2,5 kHz. LOW CUT (coupe-bas) Les canaux mono (1002 et 1202) disposent en plus d’un filtre coupe-bas assez raide (18 dB/oct, -3 dB à 75 Hz) permettant d’éliminer les éventuels bruits indésirables du bas du spectre.

2.1.3 Départ d’effet, panorama et niveau

XLR et une alimentation fantôme débrayable pour les micros électrostatiques. Les préamplis micro XENYX garantissent une amplification linéaire et dénuée de bruit résiduel dont les performances sont comparables à celles des préamplis micro externes extrêmement chers. ++ Eteignez votre système de diffusion avant de mettre l’alimentation fantôme en marche sans quoi un bruit de mise sous tension sera transmis au système d’écoute. Respectez aussi les consignes du chapitre 2.3.5 « Alimentation fantôme et afficheur à LED ». LINE IN (entrée ligne) Les canaux mono disposent également d’une entrée ligne sur jack. Bien que symétriques, ces entrées peuvent aussi recevoir des connecteurs asymétriques (jacks mono). ++ N’oubliez jamais que vous ne pouvez utiliser simultanément qu’une seule des deux entrées des canaux mono. Autrement dit, utilisez soit l’entrée micro, soit l’entrée ligne ! TRIM Le potentiomètre TRIM permet de régler l’amplification d’entrée. Mettez ce potentiomètre en butée gauche avant de raccorder ou de débrancher une source de l’une des deux entrées.

Les canaux mono disposent d’un égaliseur 3 bandes (502: égaliseur 2 bandes). Chaque potentiomètre permet une variation maximale de 15 dB du niveau de sa bande de fréquences. L’égaliseur est neutre lorsque ses potentiomètres sont en position centrale.

Comme leur sérigraphie l’indique, les départs d’effet de ces trois

XENYX sont conçus pour être reliés à des processeurs d’effets. Ces pourquoi ils sont post-fader, afin que le volume de l’effet de chaque canal dépende de la position du fader du canal. Si tel n’était pas la cas, le signal d’effet resterait audible même avec des faders totalement fermés. PAN (panorama) On ajuste la position du signal de chaque canal dans le champ stéréo grâce au potentiomètre PAN. Cette commande possède une énergie constante afin que le signal garde un niveau identique quelle que soit sa position dans l’image stéréo.

Commandes et connexions

TRIM jusqu’à ce que la LED s’éteigne.

2.2.1 Entrées ligne stéréo ++ Si vous utilisez un canal comme retour d’effet, le potentiomètre FX du canal en question doit rester en butée gauche, sous peine de générer des larsens ! Lorsque seule l’embase gauche est occupée, le retour d’effet AUX RETURN passe automatiquement en mode mono. Enfin, on règle la part du signal d’effet dans le bus général Main Mix via le potentiomètre AUX RETURN (retour auxiliaire). FX SEND (départ d’effet) Raccordez l’entrée du processeur d’effets au connecteur FX SEND (départ d’effet). Le signal post-fader de cette sortie est constitué de la somme des signaux dédoublés prélevés dans chaque canal via les potentiomètres FX. On règle le niveau général du départ d’effet à l’aide du potentiomètre FX SEND de la section principale Main (1002 et 1202 uniquement).

Fig. 2.6: Les potentiomètres départ d’effet/balance/Level

FX (départ d’effet) Les départs d’effet des canaux stéréo fonctionnent comme ceux des canaux mono. Etant donné que les départs d’effet sont tous deux mono, le signal des canaux stéréo est d’abord réduit en mono avant d’être expédié sur le bus d’effet. L’ 502 ne dispose pas des départs d’effet. Les sorties MAIN OUT sont des embases jack mono asymétriques. Elles délivrent le signal du bus général Main Mix à un niveau de 0 dBu. On règle le niveau de ces sorties avec le fader MAIN MIX, sauf sur l’XENYX 802 et l’502 qui possèdent un potentiomètre et non un fader.

Si vous souhaitez entendre uniquement le signal de départ d’effet dans vos moniteurs ou votre casque, enfoncez la touche FX TO CTRL. Le signal du bus principal Main est alors coupé et remplacé par celui du départ d’effet FX SEND. L’XENYX 802 et 502 ne disposent pas de cette commande.

2.3.5 Alimentation fantôme et afficheur à LED Fig. 2.11: Entrée/sortie CD/Tape

CD/TAPE INPUT (entrée magnéto) Afficheur de niveaux

Fig. 3.1: Liaison XLR L’afficheur à LED 4 segments indique très précisément le niveau de chaque signal.

Reglage: Pour régler le niveau des signaux, placez la commande de niveau LEVEL de chaque canal en position neutre 0 dB et ajustez l’amplification d’entrée sur 0 dB via le potentiomètre TRIM. Pour l’enregistrement en numérique, l’afficheur de crêtes de votre enregistreur ne doit pas excéder 0 dB. En effet, contrairement aux magnétos analogiques, les enregistreurs numériques génèrent des distorsions très désagréables dès le moindre dépassement, même minime, du maximum numérique. ++ Les indicateurs de crêtes de votre XENYX affichent le niveau de façon quasiment indé-pendante de la fréquence. Nous vous conseillons un niveau d’enregistrement de 0 dB quel que soit le signal. Fig. 3.2: Jack mono 6,3 mm

3.1 Connexion au secteur AC POWER IN On effectue la connexion à la tension secteur via l’embase trois broches du panneau arrière et le bloc d’alimentation fourni. Ils sont conformes aux normes de sécurité en vigueur. ++ Utilisez uniquement l’alimentation fournie pour mettre la console sous tension. ++ Ne raccordez jamais la console à son alimentation alors que cette dernière est déjà sous tension. Commencez par relier la console à son alimentation puis raccordez cette dernière à la tension secteur.

Fig. 3.3: Jack stéréo 6,3 mm

++ Une fois sous tension, vous remarquerez que le bloc d’alimentation et la console s’échauffent. Cela est tout

Pour couvrir les nombreuses applications possibles, vous aurez besoin d’une grande quantité de câbles différents. Les figures suivantes illustrent comment sont conçus ces câbles. Veillez à toujours utiliser des câbles de bonne qualité. Pour utiliser l’entrée/sortie magnéto 2-Track, utilisez des câbles cinch/RCA standards. Evidemment, vous pouvez aussi raccorder des appareils asymétriques aux entrées/sorties symétriques. Dans ce cas, utilisez des jacks mono ou reliez la bague et le corps de jacks stéréo (pour les connecteurs XLR, reliez les broches 1 et 3). ++ Attention ! Ne raccordez jamais de liaison XLR asymétrique (broches 1 et 3 reliées) aux entrées micro de la console si vous souhaitez utiliser son alimentation fantôme.

Type Impédance Niveau d’entrée max.
