REG-5 - Régulateur de charge solaire IDK MULTIMEDIA - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Régulateur de charge solaire
Courant nominal	5 Ampères
Tension de batterie recommandée	12 V
Protection contre la surcharge	Oui
Protection contre la décharge profonde	Oui
Indicateurs LED	Oui (vert, jaune, rouge)
Connexion panneau solaire	Oui, connecteurs dédiés
Connexion batterie	Oui, non fournie
Connexion appareil domestique	Oui, 12 V direct ou 220 V via convertisseur
Convertisseur intégré	Non
Limitation de tension	14 V (limite régulateur)
Fonction de stabilisation	Oui
Compatibilité panneaux multiples	Oui, avec kit câbles multi connectiques
Type de batterie conseillé	12 V, type non précisé
Utilisation recommandée	Protection et régulation de batterie solaire
Dimensions	Non précisé
Poids	Non précisé

FOIRE AUX QUESTIONS - REG-5 IDK MULTIMEDIA

Comment puis-je connecter l'IDK MULTIMEDIA REG-5 à mon téléviseur ?

Pour connecter l'IDK MULTIMEDIA REG-5 à votre téléviseur, utilisez un câble HDMI. Branchez une extrémité dans le port HDMI de l'appareil et l'autre extrémité dans un port HDMI disponible sur votre téléviseur.

Que faire si l'image ne s'affiche pas sur l'écran ?

Vérifiez que l'appareil est correctement alimenté et que le câble HDMI est bien connecté. Assurez-vous également que le téléviseur est réglé sur le bon canal HDMI.

L'appareil ne s'allume pas, que faire ?

Assurez-vous que l'appareil est correctement branché à une prise électrique fonctionnelle. Essayez d'utiliser un autre câble d'alimentation ou une autre prise pour vérifier.

Comment réinitialiser l'IDK MULTIMEDIA REG-5 ?

Pour réinitialiser l'appareil, éteignez-le, puis maintenez le bouton de réinitialisation enfoncé pendant 10 secondes tout en le rallumant.

Les commandes à distance ne fonctionnent pas, que faire ?

Vérifiez si les piles de la télécommande sont chargées. Si le problème persiste, essayez de réinitialiser l'appareil ou de remplacer les piles par des neuves.

Comment mettre à jour le firmware de l'appareil ?

Téléchargez la dernière version du firmware depuis le site officiel d'IDK MULTIMEDIA, puis suivez les instructions fournies pour effectuer la mise à jour via une clé USB.

L'audio est défaillant, que dois-je vérifier ?

Vérifiez les connexions audio et assurez-vous que le volume de l'appareil et celui du téléviseur sont réglés correctement. Testez également avec d'autres câbles audio si nécessaire.

Comment configurer le Wi-Fi sur l'IDK MULTIMEDIA REG-5 ?

Accédez aux paramètres de l'appareil, sélectionnez 'Réseau', puis 'Wi-Fi'. Choisissez votre réseau sans fil et entrez le mot de passe si nécessaire.

L'appareil surchauffe, que faire ?

Assurez-vous que l'appareil est bien ventilé et qu'il n'est pas obstrué par des objets. Éteignez-le et laissez-le refroidir avant de le rallumer.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation est disponible sur le site officiel d'IDK MULTIMEDIA dans la section 'Support' ou 'Téléchargements'.

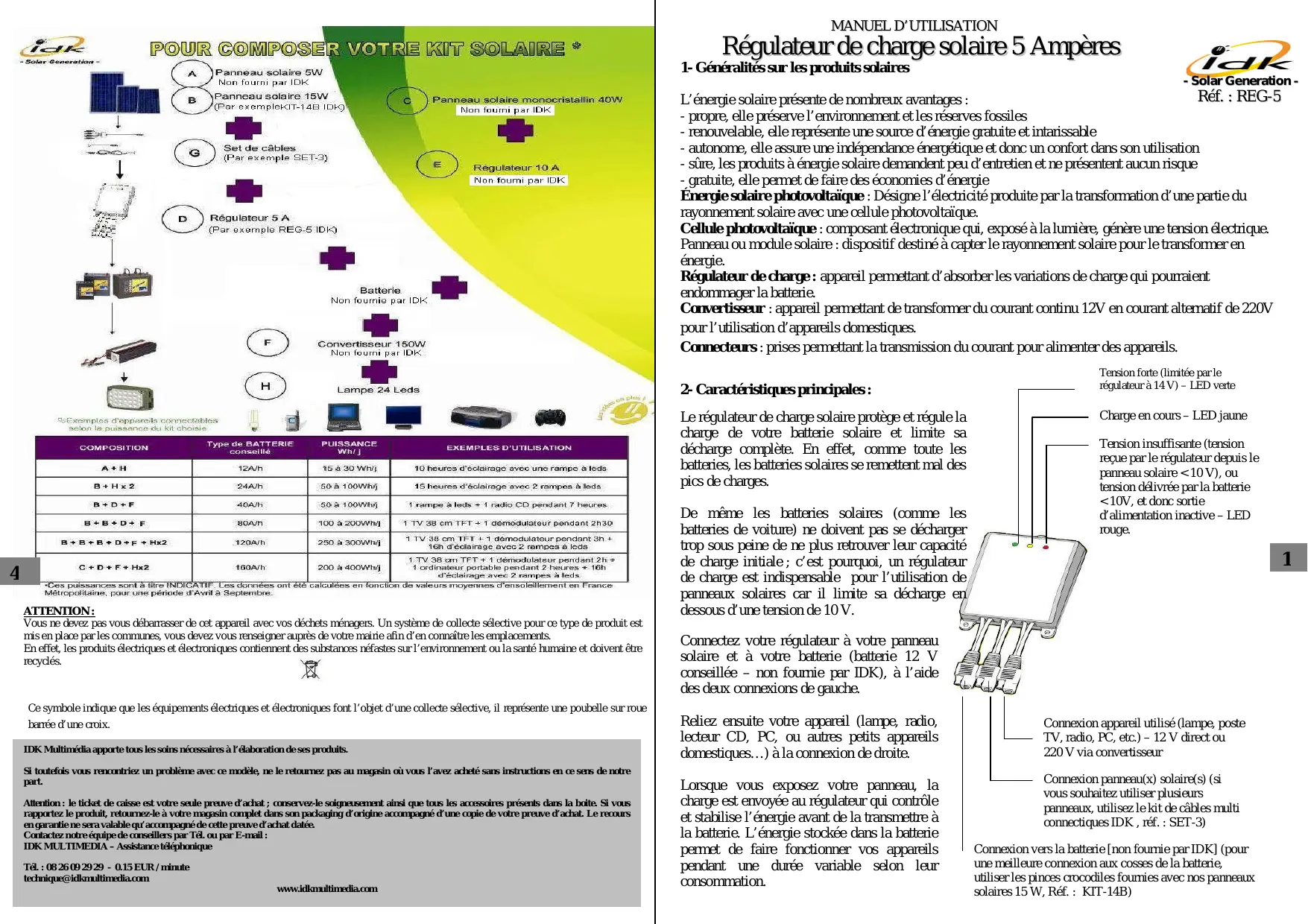

MODE D'EMPLOI REG-5 IDK MULTIMEDIA

Régulateur de charge solaire 5 ampères

1 - Généralités sur les produits solaires

• Solar Generation

Réf.: REG-5

L'énergie solaire présente de nombreux avantages :

• propre, elle préserve l'environnement et les réserves fossiles.
• renouvelable, elle représente une source d'énergie gratuite et inépuisable.
• Autonome, elle assure une indépendance énergétique et donc un confort dans son utilisation.
• sûre, les produits à énergie solaire demandent peu d'entretien et ne présentent aucun risque
• Gratuite, elle permet de faire des économies d'énergie.

Énergie solaire photovoltaïque : Désigne l'électricité produite par la transformation d'une partie du rayonnement solaire avec une cellule photovoltaïque.

Cellule photovoltaïque : composant électronique qui, exposé à la lumière, génère une tension électrique.

Panneau ou module solaire : dispositif destiné à capter le rayonnement solaire pour le transformer en énergie.

Régulateur de charge : appareil permettant d'absorber les variations de charge qui pourraient endommager la batterie.

Convertisseur : appareil permettant de transformer du courant continu 12 V en courant alternatif de 220 V pour l'utilisation d'appareils domestiques.

Connecteurs : prises permettant la transmission du courant pour alimenter des appareils.

2- Caractéristiques principales :

Le régulateur de charge solaire protège et régule la charge de votre batterie solaire et limite sa décharge complète. En effet, comme toutes les batteries, les batteries solaires se remettent mal des pics de charge.

De même (comme les batteries de voiture) ne doivent pas se décharger trop, sous peine de ne plus retrouver leur capacité de charge initiale. C'est pourquoi un régulateur de charge est indispensable pour l'utilisation de panneaux solaires, car il limite sa décharge en dessous d'une tension de 10 V.

Connectez le régulateur à votre panneau solaire et à votre batterie (batterie 12 V conseillée - non fournie par IDK), à l'aide des deux connexions de gauche.

Reliez ensuite votre appareil (lampe, radio, lecteur CD, PC, ou autres petits appareils domestiques...) à la connexion de droite.

Lorsque vous exposez votre panneau, la charge est envoyée au régulateur qui contrôle et stabilise l'énergie avant de la transmettre à la batterie. L'énergie stockée dans la batterie permet de faire fonctionner vos appareils pendant une durée variable selon leur consommation.

Tension forte (limitée par le régulateur à 14 V) - LED verte

Charge en cours - LED jaune

Tension insuffisante (tension requise par le régulateur depuis le panneau solaire < 10 V), ou tension délivrée par la batterie < 10 V, et donc sortie d'alimentation inactive - LED rouge.

Connexion appareil utilisateur (lampe, poste TV, radio, PC, etc.) - 12 V direct ou 220 V via convertisseur

Connexion panneau(x) solaire(s) (si vous souhaitez utiliser plusieurs panneaux, utiliser le kit de câbles multi-connectiques IDK, ref.: SET-3)

Connexion vers la batterie [non fournie par IDK] (pour une meilleure connexion aux cosses de la batterie, utiliser les pinces crocodiles fournies avec nos panneaux solaires 15 W, Ref.: KIT-14B)

Ce régulateur est compatible avec les équipements solaires de marque IDK vendus sous les références SET-3 (3 câbles connectiques pour panneaux solaires) et KIT-14B (Panneau solaire 15 W).

Précisions techniques :

L'utilisation du régulateur REG-5 permet de protéger une batterie contre une surtension éventuelle. Il est compatible avec un ou plusieurs (jusqu'à 4) panneau(x) solaires IDK 15W de réf. KIT-14B.

N'utilisez pas plus de 4 panneaux solaires de 15W reliés au régulateur, car vous dépasseriez alors la capacité du régulateur, limitée à 5 Ampères. pas nécessaire pour les petits panneaux solaires (5 Watt ou en dessous).

cependant pas toujours obligatoire si vous n'utilisez pas de batterie solaire, par exemple dans le cas où vous rechargeriez des accumulateurs, ou un produit rechargeable (par exemple console portable de jeux vidéo, ou lampe rechargeable), car ils sont le plus souvent dotés de petits contrôleurs électroniques régulant la charge fournie.

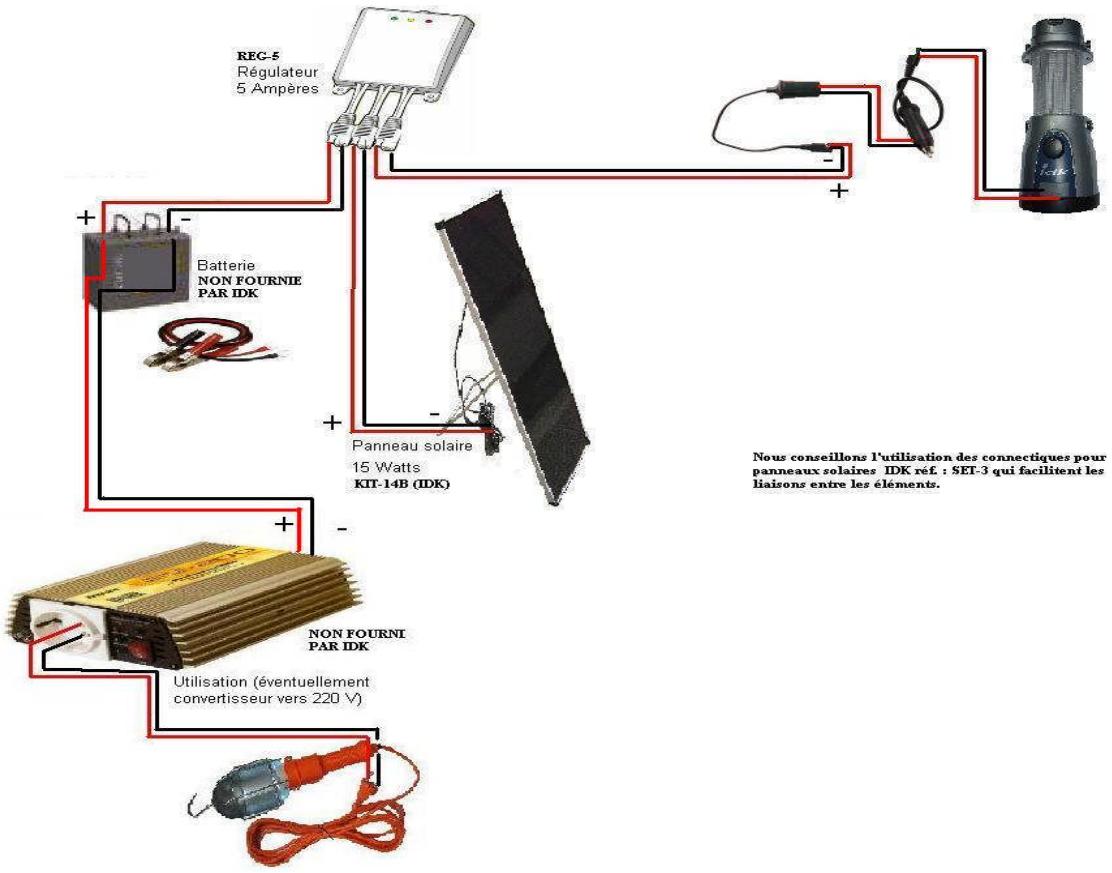

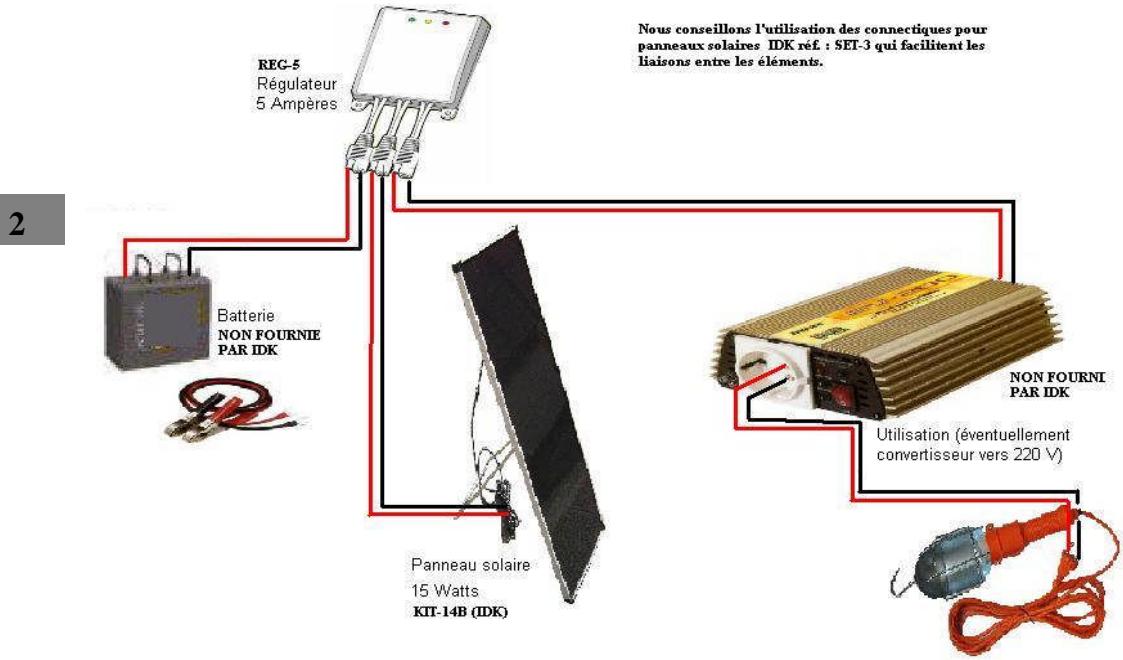

Pour un branchement type de kit solaire, reportez-vous aux schémas ci-dessous et ci-joint. A/ Avec un 220V en sortie.

B/ Sans 12V en sortie. C/ Branchement direct sur la batterie et sortie 12V disponible.
