FANTOM - Synthétiseur ROLAND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Synthétiseur workstation
Marque	Roland
Modèle	FANTOM
Clavier	61 touches avec vélocité et aftertouch
Polyphonie maximale	128 voix
Générateur de sons	Synthèse PCM, échantillonnage
Fentes d'extension	1 x SR-JV80, 2 x SRX
Nombre de pads	16 pads rétroéclairés
Séquenceur	16 pistes, 300 000 notes
Effets	Multieffets, réverbération, chorus, égaliseur
Écran	LVGA couleur tactile
Connectivité	USB, MIDI In/Out/Thru, sortie casque, 2 x sortie principale
Alimentation	Adaptateur secteur (12 V DC)
Dimensions (L x P x H)	1045 x 380 x 140 mm
Poids	16,5 kg
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Éteindre et débrancher avant toute installation ou entretien.
Pièces détachées et réparabilité	Cartes d'expansion Wave disponibles (SR-JV80, SRX). Réparation par un technicien agréé.

FOIRE AUX QUESTIONS - FANTOM ROLAND

Quels types de cartes d'expansion sont compatibles avec le Roland Fantom ?

Le Fantom accepte les cartes d'expansion SR-JV80 et SRX. Jusqu'à trois cartes peuvent être installées : une SR-JV80 dans la fente EXP A et deux SRX dans les fentes EXP B et EXP C.

Comment installer une carte d'expansion Wave dans le Roland Fantom ?

Éteignez et débranchez l'appareil. Retournez le synthétiseur et retirez les quatre vis du panneau inférieur. Insérez la carte dans la fente appropriée en alignant le connecteur. Verrouillez les supports en position LOCK à l'aide de l'outil fourni. Replacez le couvercle et revissez.

Quelles sont les précautions à prendre avant d'installer une carte d'expansion ?

Déchargez-vous de l'électricité statique en touchant un objet métallique relié à la terre. Tenez la carte par les côtés, ne touchez pas les composants. Utilisez un tournevis Philips adapté (numéro 2). Assurez-vous que les vis retirées ne tombent pas à l'intérieur.

Que faire si la carte d'expansion n'est pas reconnue après installation ?

Vérifiez dans le menu SystemEdit si le nom de la carte s'affiche. Si '--------' apparaît, la carte n'est pas correctement installée. Retirez-la et réinsérez-la en suivant les instructions.

Puis-je installer deux cartes SRX identiques dans les fentes EXP B et C ?

Si vous installez deux cartes SRX identiques, seules les données de la carte installée dans la fente EXP B seront sélectionnables. Il est recommandé d'utiliser des cartes différentes pour profiter de toute la palette sonore.

Comment retirer le panneau inférieur du Roland Fantom ?

Placez le synthétiseur à l'envers sur une surface stable, en calant les coins avec des journaux ou magazines pour protéger les boutons. Retirez les quatre vis indiquées sur le schéma du manuel et soulevez délicatement le couvercle.

Quel outil utiliser pour les vis du panneau inférieur ?

Utilisez un tournevis Philips de taille numéro 2. Un tournevis inadéquat pourrait endommager les têtes de vis.

Est-il possible d'installer une carte SR-JV80 dans une fente SRX ?

Non. Les fentes sont spécifiques : EXP A est réservée aux cartes SR-JV80, et EXP B et EXP C aux cartes SRX. Ne forcez jamais l'insertion d'une carte dans une fente inadaptée.

Comment vérifier que la carte d'expansion est correctement installée ?

Après avoir remonté l'appareil, allumez-le. Appuyez sur la touche [MENU] pour ouvrir le menu System. Le nom de la carte installée doit apparaître. Si ce n'est pas le cas, réinstallez la carte.

Que faire si je perds l'outil d'installation des supports de carte ?

L'outil fourni avec la carte d'expansion est nécessaire pour verrouiller les supports. En cas de perte, contactez le support technique Roland pour obtenir un remplacement. N'utilisez pas d'outil improvisé.

MODE D'EMPLOI FANTOM ROLAND

Précautions à prendre lors de l'installation d'une carte d'expansion Wave 198 Installation d'une carte d'expansion Wave 198 Vérification des cartes d'extension audio après installation 199

Multitimbre

TVF ENV: TVF enveloppe

Installation de la carte d'expansion wave

Un maximum de trois cartes d'expansion Wave (une carte SR-JV80, deux cartes SRX) peuvent être installées dans le Fantom.

Les cartes d'expansion Wave enmagasin des données Wave, correctifs et rythmes, et en ajoutant ces cartes au Fantom, il est possible d'élargir considérablement la palette de sons.

Précautions à prendre lors de l'installation d'une carte d'expansion wave

• Veuillez suivre attentivement les instructions suivantes quand vous manipulez la carte afin d’éviter tout risque d’endommagement des pièces internes par l’électricité statique.
• Toujours toucher un objet métallique relié à la terre (comme un tuyau par exemple) avant de manipuler la carte pour vous décharger de l'électricité statique que vous auriez pu accumuler.
• Lorsque vous manipulez la carte, la tenir par les côtes. Évitez de toucher aux composants ou aux connecteurs.
• Conservez le sachet d'origine dans lequel la carte lors de l'envoi et remettez la carte dedans si vous devez la ranger ou la transporter. Utilisez un tournevis de type Philips de la taille adaptée à celle des vis (tournevis numéro 2). Un tournevis inadéquat peut endommager la tête de la vis.
• Pour retirer une vis, tournez le tournevis dans le sens contraire des aiguilles d'une montre. Pour serrer les vis, tournez le tournevis dans le sens des aiguilles d'une montre.

• Pour installer les cartes d'expansion Wave, stérerolez uniquement les vis mentionnées. Assurez-vous que les vis retirées ne tombent pas dans le Fantom.
• Ne pas laisser le panneau de protection avant détaché. S'assurer de l'avoir rattaché après avoir installé le disque dur.
• Ne pas toucher aux circuits imprimés ou aux connecteurs.
• Faites attention de ne pas vous couper sur l'ouverture d'installation de la carte.
• Ne jamais forcer lors de l'installation de la carte de circuits imprimés. Si la carte s'ajuste mal au premier essai, enlevez la carte et recommencez l'installation.
• Quand l'installation de la carte de circuits imprimés est terminée, révérifiez si tout est bien installé.
• Toujours éteindre et débrancher l'appareil avant de commencer l'installation de la carte. (SR-JV80/SRX series; Quick Start p. 3-4).
• N'installez que les cartes de circuits imprimés spécifiées (SR-JV80/SRX series). Enlevez seulement les vis indiquées (p. 198).

Installation d'une carte d'expansion wave

Avant d'installer la carte d'expansion Wave, retirez le panneau inférieur. Installez les cartes SR-JV80 dans la fente d'expansion A (EXP A) ; installez les cartes SRX dans les fentes d'expansion B et C (EXP B et EXP C). Ces fentes correspondent aux groupes de cartes d'expansion Wave (XP-A-XP-C) lorsque l'expansion Wave, les correctifs et rythmes sont utilisés.

1. Avant d'installer la carte d'expansion Wave, coupe l'alimentation du Fantom et de tous les appareils branchés, et débranchez tous les câbles du Fantom, y compris le câble d'alimentation.

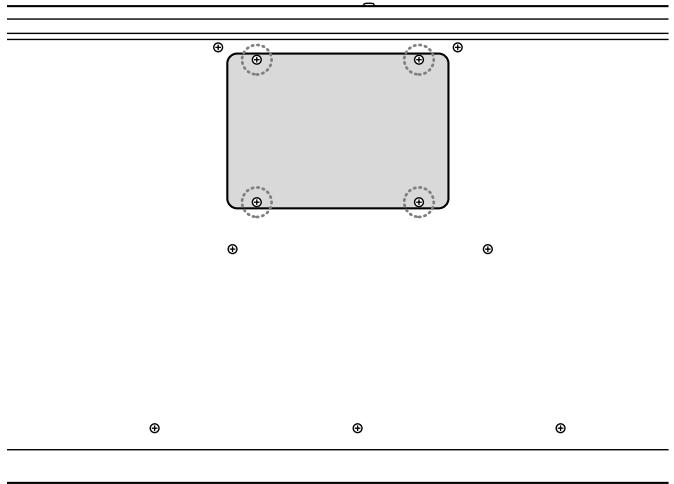

2. Placez le Fantom à l'envers, retirez les quatre vis indiquées dans le schéma ci-dessous et retirez le couvercle.

Vis à enlever

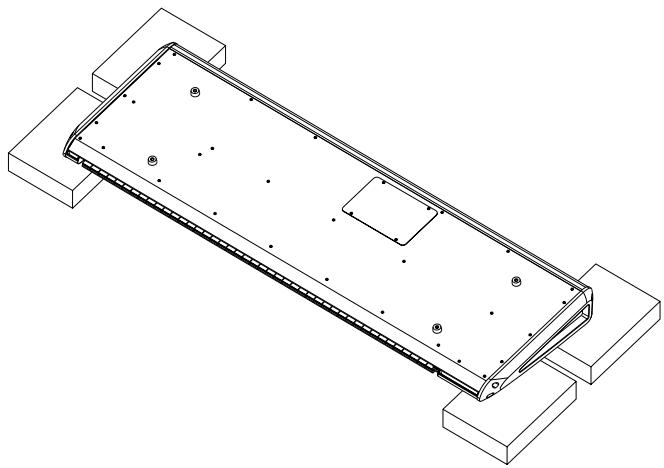

• Lorsque vous déposez le Fantom face vers le bas, placez des piles de journaux ou de magazines sous les quatre coins (ou des deux côtes) pour le soutenir. Ainsi, les boutons, manettes et autres pièces ne seront pas endommagés.

• En plaçant l'appareil sens dessus dessous, manipulez-le avec soin pour éviter de l'échapper, de le laisser tomber ou de se renverser.

1. À l'intérieur, vous apercevrez une fente pour la carte SR-JV80 (EXP A) et des fentes pour deux cartes SRX (EXP B, EXP C). Comme le montre l'illustration ci-dessous, branchez le connecteur de la carte d'expansion Wave dans la fente appropriée et, en même temps, insérez le support de carte de circuits imprimés dans l'ouverture de la carte d'expansion Wave.

Avant l'installation, orienter les supports à carte tel qu'indiqué sur le schéma.

Si le même type de carte d'expansion Wave est installé dans les fentes EXP B et C, il sera uniquement possible de sélectionner les données de la carte d'expansion Wave installée dans la fente EXP B.

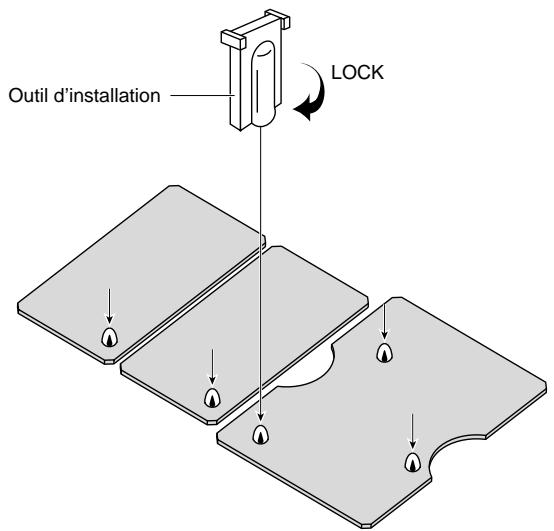

1. Utilisez l'outil d'installation fourni avec la carte d'expansion Wave pour tourner les supports en position LOCK (verrouillé) afin de retenir la carte en place.

1. Remettez le couvercle en place à l'aide des vis retirées à l'étape 2.

Vérification des cartes d'extension audio après installation

Lorsque l'installation des cartes d'extension audio est terminée, procéder à une vérification pour s'assurer que l'ordinateur les identifie correctement.

1. Mettre sous tension de la façon décrite sous "Turning On the Power" (Quick Start; p. 4).

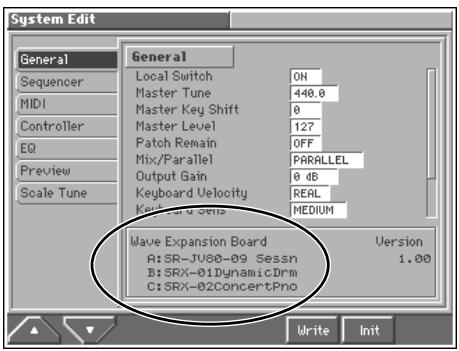

2. Appuyez sur la touche [MENU] pour ouvrir la fenêtre Menu. L'écran System Edit s'affiche. Vérifiez que le nom de la carte d'expansion Wave installée s'est affiché.

Si "--------" est affiché à côté du nom de la fente dans laquelle la carte est installée, il est possible que la carte d'extension audio installée ne soit pas reconnue correctement. Réinstaller correctement la carte d'extension audio.
