Type de produit	Table de cuisson gaz encastrable
Marque	Rinnai
Modèle	RI-602HTB-S
Dimensions (L x P x H)	590 x 510 x 90 mm
Nombre de foyers	4
Type de gaz	Gaz naturel (G20) / Butane (G30)
Puissance totale	Environ 7,5 kW
Allumage	Électronique intégré
Sécurité	Dispositif de surveillance de flamme (thermocouple)
Matériau	Vitre céramique ou acier inoxydable
Poids net	8 kg
Alimentation	220-240 V / 50 Hz pour allumage électronique
Classe d'efficacité énergétique	A
Nettoyage	Chiffon doux et détergent doux
Indice de réparabilité	7.5/10 (pièces détachées disponibles)
Garantie	2 ans

FOIRE AUX QUESTIONS - RI-602HTB-S Rinnai

Comment installer la table de cuisson Rinnai RI-602HTB-S ?

L'installation doit être réalisée par un professionnel qualifié conformément aux normes en vigueur. Assurez-vous que la découpe dans le plan de travail mesure 560 x 480 mm et que la ventilation est suffisante.

Quel type de gaz utiliser avec ce modèle ?

La cuisinière est compatible avec le gaz naturel (G20) ou le butane/propane (G30). La conversion entre les gaz doit être effectuée par un technicien agréé à l'aide du kit d'injecteurs fourni.

Comment nettoyer les brûleurs et la vitre ?

Nettoyez les brûleurs avec une brosse douce et de l'eau savonneuse. Pour la vitre céramique, utilisez un produit spécifique pour vitrocéramique et un chiffon microfibre. Évitez les abrasifs.

Que faire si la flamme ne s'allume pas ?

Vérifiez que l'alimentation en gaz est ouverte et que les électrodes d'allumage sont propres. Si le problème persiste, contactez le service après-vente Rinnai.

La sécurité flamme est-elle automatique ?

Oui, chaque foyer est équipé d'un thermocouple qui coupe l'arrivée de gaz si la flamme s'éteint accidentellement. Cela garantit une sécurité optimale.

Peut-on utiliser des casseroles de grand diamètre ?

Oui, les foyers acceptent des casseroles de diamètre adapté. Pour les foyers de 4,5 kW, utilisez des récipients de 18 à 26 cm de diamètre pour une répartition homogène de la chaleur.

Où trouver les pièces détachées pour ce modèle ?

Les pièces détachées (injecteurs, joints, boutons) sont disponibles auprès du service client Rinnai ou chez les revendeurs agréés. La notice indique les références.

Comment régler la flamme minimale ?

Le réglage de la flamme minimale (veilleuse) doit être effectué par un professionnel lors de l'installation. Il est accessible via la vis de réglage située sur la rampe de gaz.

Quelle est la consommation électrique de l'allumage ?

L'allumage électronique consomme très peu d'énergie (environ 0,5 W en veille). Il nécessite une prise de courant 220-240 V à proximité.

Cette table de cuisson est-elle compatible avec une plaque à induction ?

Non, il s'agit d'une table de cuisson à gaz. Elle ne peut pas être utilisée avec des ustensiles nécessitant une induction. Utilisez des casseroles adaptées au gaz.

MODE D'EMPLOI RI-602HTB-S Rinnai

Rinnai

OPERATING INSTRUCTION

Safe and easy to operate, the burners will ignite automatically when the control knobs are pushed and turned in counter-clockwise direction. For best results from your Rinnai Gas Cooker, Please read the instruction given below carefully prior to operating the unit.

MODEL :

RI-511 A

RI-602 Di

RI-602 HTB

RI-511 A

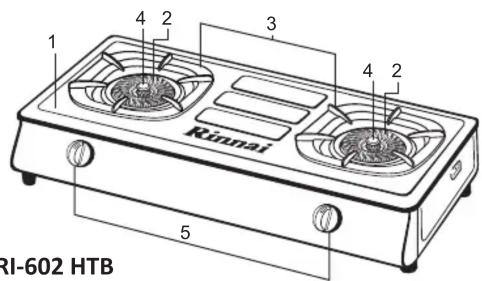

Name of Part :

1. Top Plate
2. Main Burner
3. Pan Support
4. Simmer Burner
5. Ignition Knob
6. Dragon Burner (RI-602Di)

SPECIFICATION

Model	Dimension			Net Weight	Gas Consumption / h		Gas Inlet Connection
	Height	Width	Depth		LPG	NG
R -51I 1 A	140 mm	280 mm 380 mm		2.1 Kg	3.80 kW	4.30 kW	Rubber Hose 3/8
R -602I Di	141 mm	702 mm	388 mm	4.4 Kg	4.60 kW	4.80 kW
R -602I HTB	141 mm	702 mm	388 mm	4.5 Kg	7.60 kW	8.70 kW

Automatic Ignition (Piezo Magnetic)

PREPARING THE UNIT FOR USE

1. Check to ensure that all parts of the gas cooker are complete.
2. A minimum clearance is 15 cm from the side / back wall and 100 cm from the ceiling is required when installing the gas cooker. The gas cooker shall be placed in a good ventilated room. (Figure No. 1).
3. Using a screwdriver affix the rubber legs with the provided screw into the designated hole on the gas cooker's bottom. (Figure No. 2)
4. Insert the ignition knob in its correct position by pushing it inward firmly.(Figure No. 3).
5. Place the Simmer Burner Head onto the gas pipe. (Only for RI-511 A, RI-602 HTB)
6. Place the pan Support that are common on the right and the left. (Figure No.3).
7. Push the rubber hose on the gas pipe and regulator as far as it will go. Secure the hose using a hose clamp.
8. Open the main valve on the gas cylinder. In the event of gas leak, close the main valve immediately and open the windows in the room to allow the gas to escape.

Technical diagram showing a mechanical assembly with a spring-loaded component and a base plate (no text or symbols)

OPERATING THE UNIT

1. Igniting the burner and adjusting the flame.

\* For model RI-511 A, RI-602 HTB.

*)Open the valve on the cylinder

Operate the Burner with its double ring burner and "Max", "Simmer" and "Minimum Simmer" Flame selector as follows :

Maximum Flame

Push The RHS Knob in fully and turn counter clockwise to "MAX" in this position both Outer and inner burners will burn fully.

➢ Flame is adjustable between the "MAX" and "OFF" position by slowly turning the knob to the "OFF" position (Figure No. 5)

Simmer Flame

Turn the knob to the left on the "Simmer" direction the outer burner will be switched off and only the Smaller inner burner (Simmer) will function.

Minimum Simmer Flame

Turn the knob to the left on the "Minimum Simmer", Where the burner small will burn smaller.

\* For model RI-602 Di.

*)Open the valve on the cylinder.

Maximum Flame

➢ Push the knob in fully and turn it counter clockwise to position, where the burner will burn fully.

Minimum Flame

➢From “MAX” position turn the knob to the left on “MIN” position, where the burner will burn smaller.
➢ Flame is adjustable between the “MAX” and “OFF” position. (Figure No. 4)

1. If no flame, turn back the knob to "OFF" position, repeat the ignition procedure as above.

3. Air Control

For good flame, turn Damper upward or downward until a blue-colored flame is obtained. (Figure No. 6)

(Figure No. 4)

(Figure No. 5)

Mechanical diagram showing a gear mechanism and its assembly with directional arrows (no text or symbols)

Simple line drawing of a mechanical device with no text or symbols

(Figure No. 7) (Figure No. 6)

MAINTENANCE AND CARE

1. Using a brush, to clean the Burner Head and Burner Top surface of any dust adhering to these part.
2. Wipe clean the pan support, and other Stainless Steel Part with a small amount of Soapy Water. Don't use the alcohol or gasoline, because can damaged the part.
3. Clean the Electrodes as dust adhering to these parts may prevent a good ignition. (Figure No. 7)

ATTENTION

1. Keep away any flammable material / liquid from the gas cooker.
2. The gas cooker shall be placed in a good ventilated room.
3. Never use one single rubber hose for two gas cooker.
4. Do not place any objects that may easily be blown away by the wind on the gas cooker.
5. In the event of gas leak, do not switch on any fan/ lighter.
6. Do not use any small cooking utensil that may cover the burner flame and thereby extinguishing it.
7. Do not use any large cooking covering the entire gas cooker surface.
8. Replace any damage / cracked rubber hose immediately.
   "Don't touch the gas cooker immediately after cooking.
9. Take care that no boiling water spills onto the gas burner's top surface.
10. Do not use the gas cooker to dry.
11. Do not leave the gas cooker unattended when on.
12. Do not route the rubber hose under the gas cooker.

TROUBLE SHOOTING GUIDE

TROUBLE CAUSE SOLUTION
Flame does not ignite	Main Gas Stopcock is not turned on	Turn off the gas cooker once and than turn it in fully
	Air remains in the gas piping	Repeat ignition operation until all air in the piping is purged out completely
	Bend or crushed rubber tubing	Straighten it, or replace it
	Piezo electrode or insular is dirty	Clean it with dry cloth
	The gas cooker out of order	Request to AFTER SALES SERVICE for repair
Smell of gas	Cracks or holes in the rubber tubing	Replace it with a new one
	Rubber tubing is not connected properly	Connect the rubber tubing properly
	Regulator leakage	Replace it with a new one
	The gas cooker out of order	Request to AFTER SALES SERVICE for repair
Flame abnormal	Air supply is not properly adjusted	Adjust is properly (See Page 2 Fig.6)
	Burner is not fitted properly	Fix burner body properly
	Flame outlet of burner is clogged	Clean the clogged part
	The gas cooker out of order	Request to AFTER SALES SERVICE for repair

If trouble occurs, fix it referring to the above table. But if the problem still remain, or in case a serious malfunction, and if you are doubt, then take the gas cooker to our AFTER SALES SERVICE for repairing without trying to repair it your self.

RI52-207-5x01
