KPT-S1 - Caméra de surveillance BLAUPUNKT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance
Marque	Blaupunkt
Modèle	KPT-S1
Résolution d'enregistrement	1080p Full HD
Vision nocturne	LED infrarouge, portée jusqu'à 10 mètres
Angle de vision	120 degrés
Connectivité	Wi-Fi 2,4 GHz
Audio	Microphone et haut-parleur intégrés (audio bidirectionnel)
Détection de mouvement	Oui, notifications push sur smartphone
Stockage local	Carte microSD jusqu'à 128 Go
Stockage cloud	Optionnel (abonnement requis)
Alimentation	Adaptateur secteur 5V/1A (USB micro)
Dimensions (L x l x h)	10 x 6 x 6 cm
Poids	200 g
Support de montage	Support mural inclus
Température de fonctionnement	-10°C à 40°C
Indice de protection	IP65 (résistant aux intempéries)
Application mobile	Blaupunkt Smart Home (iOS/Android)
Assistant vocal	Compatible Alexa et Google Assistant
Entretien	Nettoyer avec un chiffon doux et sec
Réparabilité	Pièces détachées non disponibles séparément

FOIRE AUX QUESTIONS - KPT-S1 BLAUPUNKT

Comment connecter la caméra à mon réseau Wi-Fi ?

Téléchargez l'application Blaupunkt Smart Home, suivez les instructions de l'application pour ajouter un appareil, puis connectez la caméra à votre réseau Wi-Fi 2,4 GHz.

Puis-je enregistrer les vidéos sur une carte SD ?

Oui, insérez une carte microSD (jusqu'à 128 Go) dans l'emplacement prévu. Les enregistrements seront stockés localement et accessibles depuis l'application.

Comment activer la vision nocturne ?

La vision nocturne s'active automatiquement en basse lumière. Vous pouvez aussi la forcer manuellement dans les paramètres de l'application.

La caméra fonctionne-t-elle en extérieur ?

Oui, elle est conçue pour une utilisation en extérieur grâce à son indice de protection IP65, qui la protège de la pluie et de la poussière.

Comment réinitialiser la caméra aux paramètres d'usine ?

Maintenez enfoncé le bouton de réinitialisation (situé sous la caméra) pendant 10 secondes jusqu'à ce que le voyant clignote en rouge.

Puis-je partager l'accès à la caméra avec d'autres utilisateurs ?

Oui, depuis l'application, allez dans les paramètres de la caméra et sélectionnez 'Partager' pour inviter d'autres personnes par email.

Que faire si la caméra ne se connecte pas au Wi-Fi ?

Vérifiez que le Wi-Fi est en 2,4 GHz, que le mot de passe est correct, et que la caméra est à proximité du routeur. Redémarrez la caméra et le routeur si nécessaire.

La détection de mouvement fonctionne-t-elle la nuit ?

Oui, la détection de mouvement est active 24h/24, même en mode vision nocturne. Vous recevrez des notifications sur votre smartphone.

Comment mettre à jour le firmware de la caméra ?

L'application vous notifiera en cas de mise à jour disponible. Suivez les instructions dans l'application pour installer la dernière version.

Quelle est la garantie de la caméra ?

La caméra Blaupunkt KPT-S1 est garantie 2 ans contre tout défaut de fabrication. Contactez le service client pour toute réclamation.

MODE D'EMPLOI KPT-S1 BLAUPUNKT

Clavier sans fil avec badges de proximité (KPT-S1)

Description des pièces

1. DEL active (bleu/orange)
2. DEL d'état (bleu/rouge)
3. DEL de défaut (orange)
4. Touche d'armement total
5. Interrupteur d'armement partiel
6. Touche d'état
7. Touche de désarmement
8. Alarme panique

Appuyez simultanément sur les touches 1 et 3 pour déclencher l'alarme panique

1. Alarme incendie

Appuyez simultanément sur les touches 4 et 6 pour déclencher l'alarme incendie

1. Alarme d'urgence

Appuyez simultanément sur les touches 7 et 9 pour déclencher l'alarme d'urgence

1. Isolant de batterie
2. Perforations de montage
3. Interrupteur anti-sabotage : L'interrupteur anti-sabotage protège le détecteur PIR contre l'ouverture non autorisée du capot.
4. ÉTIQUETTE RFID

Contenu de l'emballage

1 x clavier distant, 2 x chevilles et vis murales, 2 x étiquettes RFID, 1 x piles au lithium 3V (préinstallées)

Apprentissage

Pour l'apprentissage du clavier distant :

1. Mettez le panneau de commande en mode apprentissage.
2. Appuyez simultanément sur les touches # et * pour transmettre le code d'apprentissage.
3. Reportez-vous au manuel du panneau de commande pour terminer le processus d'apprentissage.

Installation

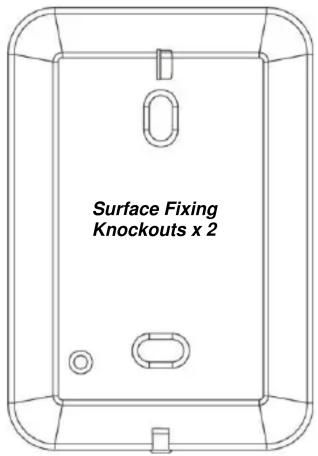

Le clavier distant comporte 2 perforations à l'arrière où le plastique est plus fin pour le montage mural.

1. Utilisez les deux perforations à l'arrière pour marquer la position sur le mur à hauteur de poitrine. Ouvrez le capot arrière.
2. Percez des trous dans le mur en utilisant les perforations comme gabarit.
3. Fixez la base du clavier au mur à l'aide de la vis et des chevilles fournies.
4. Replacez le capot du clavier sur la base.

Fonctionnement

Mode veille

Le clavier distant dispose d'une fonction d'économie d'énergie. Lorsqu'aucune touche n'est enfoncée pendant 5 secondes, le clavier distant s'éteint automatiquement pour économiser l'énergie. Lorsqu'une touche est enfoncée, le clavier distant se réveille et allume la LED Active pour indiquer qu'il est en fonctionnement normal.

Réglage du clavier

Le clavier distant dispose d'un mode Test (programmation) pour personnaliser ses réglages. Avant de commencer à utiliser le clavier distant, vous devez d'abord terminer la configuration.

Le clavier distant dispose également d'un code PIN de clavier utilisé pour accéder au mode Test. Pour entrer en mode Test, saisissez "0000" (code PIN par défaut) + touche "*", la LED orange Active s'allumera.

En mode Test, les fonctions suivantes sont disponibles :

Key	Function
“*” + “1”	Tag Management
“*” + “7”	Transmit learn code (same as pressing both # and * keys under normal mode)
“*” + “2”	Enable dual key Panic Alarm function
“*” + “3”	Enable dual key Fire Alarm function
“*” + “4”	Enable dual key Medical Alarm function
“*” + “5”	Disable all dual key functions
“*” + “6”	Change Keypad PIN Code:1. Enter old code + “Status” Key2. Enter new 4-digit code + “#” key
“*” + “8”	Enable Arming without Use PIN code function
“*” + “9”	Enable Arm with User PIN code function (Default)
“*” + “0”	Enable Arming with KP PIN code function
“Disarm” twice	To leave Test Mode

Gestion des étiquettes RFID

Le clavier peut fonctionner avec les étiquettes RFID incluses dans l'emballage. En attribuant un code PIN utilisateur à une étiquette, vous pouvez utiliser l'étiquette pour armer/activer le mode Accueil/désarmer le panneau de commande par un simple passage.

Jusqu'à 6 étiquettes peuvent être stockées dans le clavier et attribuées à des codes PIN utilisateur pour le contrôle du panneau :

Ajouter une nouvelle étiquette :

1. Entrez en mode Test du clavier.
2. Saisissez "*"+"1" pour la gestion des étiquettes. La LED d'état rouge s'allumera.
3. Saisissez un "Code PIN utilisateur du panneau de contrôle" à 4 chiffres, puis appuyez sur la touche "#".

Status RED LED flashes	Success
Status Blue LED flashes with 4 beeps	Error: Wrong PIN Code length
Status Red LED flashes with 4 beep	Error: Keypad already stored 6 Tags

1. Approchez le TAG du clavier lorsque le voyant LED rouge d'état clignote.

Status RED LED On with 2 beeps	Success
Status Red LED On with 1 bee	Same PIN Code already assigned to this Tag
Status Red LED On with 4 beeps	Error: Tag already assigned to another User PIN Code

1. Après avoir fini d'ajouter un nouveau TAG, appuyez sur la touche "Désarmement" pour quitter la gestion des TAG.

Supprimer un TAG existant :

1. Entrez en mode test du clavier.
2. Entrez "*"+"1" pour la gestion des TAG. Le voyant LED rouge d'état s'allumera.
3. Entrez le code PIN utilisateur du TAG que vous souhaitez supprimer, puis appuyez sur la touche d'état.
4. Le clavier émettra un long bip, les informations du TAG sont supprimées.

Armement/Accueil/Désarmement

Si le clavier distant est réglé sur "Armement avec code PIN" ("*" + "9" en mode test)

Away Arm	1. Enter a Control Panel User PIN Code + “Arm” Key.2. Press “Arm” Key + put Tag on Keypad.
Home Arm	1. Enter a Control Panel User PIN Code + “Home” Key.2. Press “Home” Key + put Tag on Keypad.
Disarm	1. Enter a Control Panel User PIN Code + “Disarm” Key.2. Press “Disarm” Key + put Tag on Keypad.

Si le clavier distant est réglé sur "Armement sans code PIN" ("*" + "8" en mode test)

Away Arm	Press “Arm” Key
Home Arm	Press “Home” Key
Disarm	Enter a Control Panel User PIN Code + “Disarm” Key

Si le clavier distant est réglé sur "Armement avec code PIN du clavier" ("*" + "0" en mode test)

Away Arm

Enter Keypad PIN Code + “Arm” Key

Home Arm	Enter Keypad PIN Code + “Home” Key
Disarm	Enter Keypad PIN Code + “Disarm” Key

Vérification de l'état du panneau de contrôle

Appuyez sur la touche d'état pour interroger l'état du panneau de contrôle, le voyant LED d'état s'allumera en fonction du mode du panneau de contrôle

Red LED On	Away Arm mode
Red LED Flash	Home Arm mode
Blue LED on	Disarm mode

Fonction d'alarme à double touche

La fonction d'alarme à double touche activera l'alarme lorsque les deux touches sont enfoncées en même temps. Pour utiliser ces fonctions, veuillez les activer en mode test. (Elles sont désactivées par défaut)

“1” + “3”	Panic Alarm
“4” + “6”	Fire Alarm
“7” + “9”	Emergency Alarm

Indicateurs LED

- LED d'activité

La LED d'activité s'allume lorsqu'une touche est enfoncée.

Off	Keypad in Standby Mode
Blue LED On	Keypad in Normal Operation
Blue LED Flash	Keypad in Normal Operation and under Low Battery
Orange LED On	Keypad in Test Mode
Orange LED Flash	Keypad in Test Mode and under Low Battery

- LED d'état

La LED d'état s'allume pendant le fonctionnement ou lorsque la touche "État" est enfoncée pour interroger l'état du panneau de contrôle.

Red LED On	Away Arm mode
Red LED Flash	Home Arm mode
Blue LED On	Disarm mode
Blue LED Flash	No reply from Control PanelIncorrect PIN codeRequest for Home arm when under Away arm modeRequest for Force Arm

- LED de défaut

La LED de défaut s'allume lorsqu'un défaut est détecté dans le système d'alarme.

Orange LED On	Alarm in memory
Orange LED Off	Fault exists in system

Batterie

Le clavier distant utilise une pile au lithium 3V comme source d'alimentation. Il dispose également d'une fonction de détection de batterie faible pour informer le panneau de contrôle lorsque la tension de la batterie est basse.

Lorsque le clavier distant a une batterie faible, suivez la procédure ci-dessous pour changer les piles.

1. Ouvrez le capot arrière
2. Retirez les anciennes piles
3. Appuyez plusieurs fois sur une touche pour décharger complètement.
4. Insérez les nouvelles piles en respectant la polarité.
5. Replace the back cover.

Réinitialisation d'usine

Si vous oubliez votre code PIN du clavier, ou si le clavier distant a un problème, vous pouvez réinitialiser le clavier distant aux paramètres d'usine.

1. Ouvrez le capot arrière et retirez la batterie
2. Maintenez enfoncée la touche "3" et insérez la batterie
3. Le clavier distant émettra 3 bips courts
4. Relâchez la touche "3", le processus de réinitialisation est maintenant terminé

Spécifications

Conditions environnementales

-10°C à 40°C, humidité relative 85% sans condensation.

Radio

868 MHz
