Type de produit	Clavier synthétiseur workstation
Caractéristiques techniques principales	Clavier de 61 touches sensibles à la vélocité, 128 voix de polyphonie, moteur sonore SuperNATURAL
Alimentation électrique	Adaptateur secteur inclus ou alimentation par 6 piles AA
Dimensions approximatives	1 020 mm x 350 mm x 100 mm
Poids	4,5 kg
Compatibilités	Compatible avec MIDI, USB, et divers logiciels de musique
Fonctions principales	Enregistrement multipiste, séquenceur intégré, effets audio, et échantillonnage
Entretien et nettoyage	Utiliser un chiffon doux et sec pour le nettoyage, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service après-vente Roland
Sécurité	Utiliser uniquement l'adaptateur fourni, éviter l'exposition à l'eau et à l'humidité
Informations générales utiles	Garantie de 2 ans, manuel d'utilisation disponible en ligne

FOIRE AUX QUESTIONS - FANTOM G6 ROLAND

Comment réinitialiser le ROLAND FANTOM G6 aux paramètres d'usine ?

Pour réinitialiser le ROLAND FANTOM G6, éteignez l'appareil, puis tout en maintenant enfoncé le bouton 'EXIT', rallumez-le. Continuez à maintenir 'EXIT' jusqu'à ce que l'écran affiche 'Factory Reset'. Confirmez pour réinitialiser.

Pourquoi mon ROLAND FANTOM G6 ne s'allume-t-il pas ?

Vérifiez que l'alimentation est correctement branchée et que la prise fonctionne. Essayez de changer de prise ou d'utiliser une autre alimentation compatible si disponible.

Comment ajouter de nouveaux sons ou échantillons sur le ROLAND FANTOM G6 ?

Vous pouvez ajouter de nouveaux sons en utilisant une clé USB formatée en FAT32. Téléchargez les sons compatibles, copiez-les sur la clé USB, puis insérez-la dans le FANTOM G6. Utilisez le menu 'Sample' pour importer les échantillons.

Mon ROLAND FANTOM G6 produit un bruit de fond. Que faire ?

Vérifiez que les câbles audio sont correctement connectés et en bon état. Assurez-vous que le volume des autres appareils connectés n'est pas trop élevé et essayez de déplacer le FANTOM G6 loin des sources d'interférences électromagnétiques.

Comment sauvegarder mes réglages et performances sur le ROLAND FANTOM G6 ?

Utilisez une clé USB pour sauvegarder vos réglages. Allez dans le menu 'Utility', sélectionnez 'Save', puis choisissez 'Performance' ou 'Set List' selon ce que vous souhaitez sauvegarder. Suivez les instructions à l'écran.

Comment mettre à jour le firmware du ROLAND FANTOM G6 ?

Téléchargez la dernière version du firmware depuis le site officiel de Roland. Copiez le fichier sur une clé USB formatée en FAT32. Insérez la clé dans le FANTOM G6, allez dans le menu 'Utility', puis sélectionnez 'Update' pour procéder à la mise à jour.

Pourquoi mon ROLAND FANTOM G6 ne joue-t-il pas certains sons ?

Vérifiez si les sons sont chargés correctement et que les cartes d'extension (si utilisées) sont bien insérées. Assurez-vous également que le mode de jeu est configuré correctement pour le son souhaité.

Comment connecter mon ROLAND FANTOM G6 à un ordinateur ?

Utilisez un câble USB pour connecter le FANTOM G6 à votre ordinateur. Assurez-vous que les pilotes appropriés sont installés sur votre ordinateur pour permettre la communication entre les appareils.

Mon écran ROLAND FANTOM G6 est noir. Que faire ?

Essayez d'éteindre et de rallumer l'appareil. Si le problème persiste, vérifiez les connexions internes si vous êtes à l'aise de le faire, sinon contactez le support technique de Roland.

MODE D'EMPLOI FANTOM G6 ROLAND

Installation de la carte d'expansion wave 310

Précautions à prendre lors de l'installation d'une carte d'expansion Wave. 310 Installation d'une carte d'expansion Wave 310 Retrait d'une carte d'expansion 311 Configuration de la carte d'expansion installée 311

Ajouter de la mémoire 314

Précautions à prendre lors de l'ajout de mémoire 314 Installation du module de mémoire 314 Retrait du module de mémoire 315

TVF ENV (TVF Envelope)

TVF ENV: TVF envelope

TVF envelope time 1-4

Un maximum de deux cartes d'expansion optionnelles (série ARX; vendues séparément) peuvent être installées dans le Fantom-G.

Précautions à prendre lors de l'installation d'une carte d'expansion wave

• ’éviter tout risque d’endommagement des pièces internes par l’électricité statique.
• Toujours toucher un objet métallique relié à la terre (comme un tuyau par exemple) avant de manipul er.
• Lorsque vous manipulez la carte, la tenir par les côtes. Évitez de toucher aux composants ou aux connecteurs.
• Conserve le sachet d'origine dans lequel était la carte lors de l'envoi et remettez la carte dedans si vous devez la ranger ou la transporter.
• Utilisez un tournevis de type Phillips de la taille adaptée à celle des vis (tournevis numéro 2). Un tournevis inadéquat peut endommager la tête de la vis.
• Pour retirer une vis, tournez le tournevis dans le sens contraire des aiguilles d'une montre. Pour serrer les vis, tournez le tournevis dans le sens des aiguilles d'une montre.
• Pour installer les cartes d'expansion Wave, stérerolez uniquement les vis mentionnées. Assurez-vous que les vis retirées ne tombent pas dans le Fantom-G.
• Ne pas laisser le panneau de protection avant détaché. S'assurer de l'avoir rattaché après avoir installé le disque dur.
• Faites attention de ne pas vous couper sur l'ouverture d'installation de la carte.
• Ne pas toucher aux circuits imprimés ou aux connecteurs.
• Ne jamais forcer lors de l'installation de la carte de circuits imprimés. Si la carte s'ajuste mal au premier essai, enlevez la carte et reconnectez l'installation.
• Quand l'installation de la carte de circuits imprimés est terminée, vérifiez si tout est bien installé.
• Toujours éteindre et débrancher l'appareil avant de commencer l'installation de la carte. (ARX series).
• N'installez que les cartes de circuits imprimés spécifiées (ARX series). Enlevez seulement les vis indiquées.
• Lorsque vous déposez le Fantom-G face vers le bas, placez des piles de journaux ou de magazines sous les quatre coins (ou des deux côtés) pour le soutenir. Ainsi, les boutons, manettes et autres pièces ne seront pas endommagés.
• Il faut au moins deux personnes pour soulever et tourner le Fantom-G8 sens dessus-dessous de manière sécuritaire. Il faut s'assurer d'avoir une bonne prise et de tenir fermement l'appareil pour éviter les blessures et les dommages à l'appareil.
• En plaçant l'appareil sens dessus dessous, manipulez-le avec soin pour éviter de l'échapper, de le laisser tomber ou de se renverser.

Installation d'une carte d'expansion wave

Retirer le panneau inférieur avant d'installer les cartes d'expansion.

Les cartes peuvent être installées dans les fentes EXP 1 et EXP 2.

1. Avant d'installer la carte d'expansion Wave, coupe l'alimentation du Fantom-G et de tous les appareils branchés, et débranchez tous les câbles du Fantom-G, y compris le câble d'alimentation.
2. Sur les modèles Fantom-G, dévissez uniquement les vis illustrées dans le schéma ci-dessous et retirez le couvercle.

Fantom-G6/G7: Panneau inférieur

Fantom-G8: Panneau inférieur

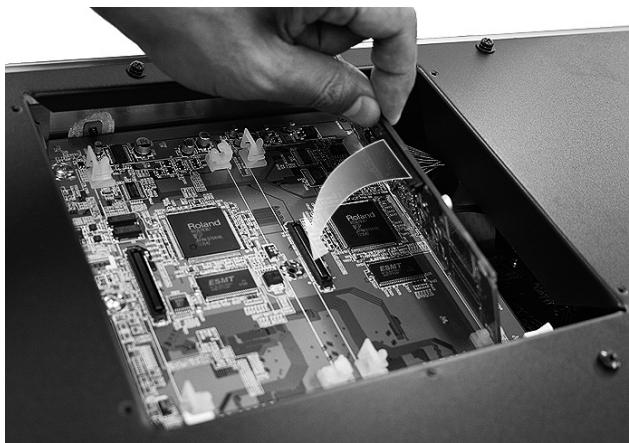

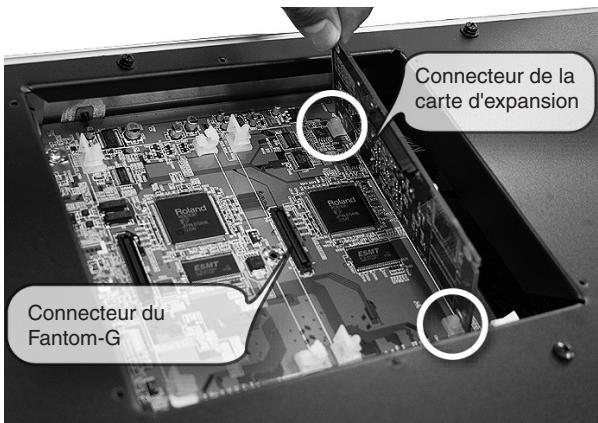

1. Insérer les deux languettes de l'instrument dans les ouvertures de la carte d'expansion de façon à ce que les connecteurs de l'instrument et la carte d'expansion soient alignés.

• Ne pas toucher aux circuits imprimés ni aux points de terminaison des connexions.
• Installer la carte d'expansion en appuyant dans la direction montrée sur la photo.

• Ne jamais user de force excessive pour installer une carte de circuits imprimés. Si elle ne s'ajuste pas ajustement au premier essai, la retireer et essayer à nouveau.

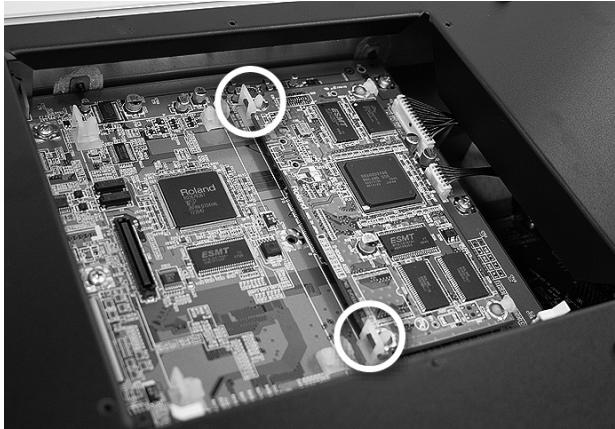

• Appuyer fermement vers l'intérieur jusqu'à ce que les languettes soient bloquées dans les ouvertures de la carte d'expansion.

1. Remettez le couvercle en place à l'aide des vis retirées à l'étape 2.

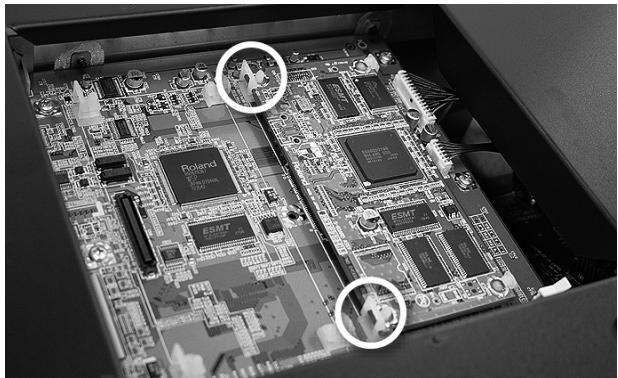

Retrait d'une carte d'expansion

Pour retirer une carte d'expansion, suivre le processus inverse du processus d'insertion.

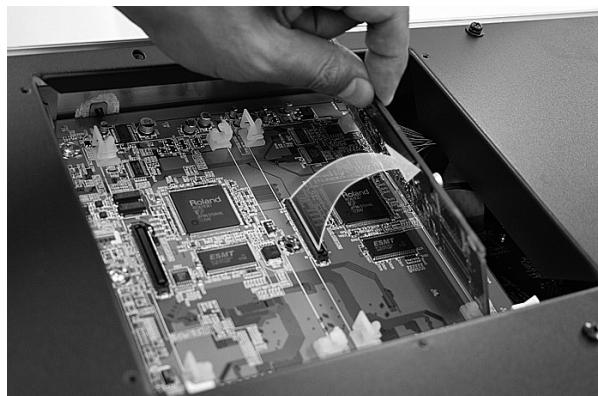

1. Déverrouiller les languettes du Fantom-G.

1. Soulever lentement la carte d'expansion sans l'incliner.

1. Retirer la carte d'expansion en inversant l'étape 3 du processus d'installation.
2. Fixer le couvercle en inversant l'étape 2 du processus d'installation.

Configuration de la carte d'expansion installée

Une fois l'installation de la carte d'expansion dans le Fantom-G terminée, il faut procéder comme suit.

Cette procédure ne doit être faite qu'une seule fois, soit lorsque l'appareil est mis sous tension après l'insertion d'une carte d'expansion.

1. Mettre l'appareil sous tension de la façon décrite à la rubrique "Turning On the Power" (p. 28).
2. Au démarrage du Fantom-G, un message s'affichera pour confirmer la présence de la carte d'expansion installée récemment. Appuyer sur [F8(Exécuter)] pour exécuter le processus de confirmation.

Pour annuler la procédure, appuyez sur [F7(Annuler)].

Si l'écran de confirmation ne s'affiche pas lors du premier démarrage après l'installation de la carte d'expansion, il est possible qu'elle ne soit pas détectée correctement. Réinstaller alors la carte d'expansion correctement.

Ce processus exige plusieurs minutes. Ne jamais couper l'alimentation avant que le processus de confirmation ne soit terminé.

1. Quand l'écran indique que l'installation est terminée, mettre l'appareil hors tension, et le remettre sous tension.

Cela met fin au processus d'installation.

Pour des renseignements détaillés sur l'utilisation de la carte d'expansion, se reporter au manuel qui l'accompagne.

Le Fantom-G est livré avec une mémoire de 32 Mo dans laquelle les échantillons audio peuvent être chargés. Toutefois, dans certains cas, une mémoire de 32 Mo sera insuffisante pour charger de grandes quantités de données. Il faudra alors ajouter des modules de mémoire vendus séparément (DIMM). La mémoire est extensible jusqu'à 128/256/512 Mo/1 GB.

Avant d'ajouter de la mémoire, consulter le détaillant, le centre de service Roland le plus proche ou un distributeur autorisé Roland.

Spécifications des modules de mémoire (DIMM) qui peuvent être utilisés

Hauteur de la carte: 40mm ou moins

Il a été confirmé que le Fantom-G fonctionne avec la mémoire standard possédant les spécifications ci-dessus. Nous ne pouvons toutefois pas certifier que toutes les mémoires possédant ces spécifications fonctionneront correctement. Il faut se rappeler que même si les spécifications sont identiques, des différences dans la conception du module de mémoire ou les conditions d'utilisation peuvent faire en sorte qu'il n'est pas possible d'utiliser le module de mémoire.

Précautions à prendre lors de l'ajout de mémoire

• Veuillez suivre attentivement les instructions suivantes quand vous manipulez la carte afin d'éviter tout risque d'endommagement des pièces internes par l'électricité statique.
• Toujours toucher un objet métallique relié à la terre (comme un tuyau par exemple) avant de manipuler la carte pour vous décharger de l'électricité statique que vous auriez pu accumuler.
• Lorsque vous manipulez la carte, la tenir par les côtés. Évitez de toucher aux composants ou aux connecteurs.
• Conservez le sachet d'origine dans lequel était la carte lors de l'envoi et remettez la carte dedans si vous ladezve la ranger ou la transporter.
• Utilisez un tournevis de type Phillips de la taille adaptée à celle des vis (tournevis numéro 2). Un tournevis inadéquat peut endommager la tête de la vis. Pour retirer une vis, tournez le tournevis dans le sens contraire des aiguilles d'une montre. Pour serrer les vis, tournez le tournevis dans le sens des aiguilles d'une montre. Assurez-vous que les vis que vous retirez ne tombent pas à l'intérieur du Fantom-G.
• Faites attention de ne pas vous couper sur le bord du couvercle ou de l'ouverture lorsque vous retirez le couvercle.
• Ne pas toucher aux circuits imprimés ou aux connecteurs.
• Ne jamais forceur lors de l'installation de la carte de circuits imprimés. Si la carte s'ajuste mal au premier essai, enlevez la carte et reconnendez l'installation.
• Quand l'installation de la carte de circuits imprimés est terminée, vérifiez si tout est bien installé.
• Avant de procéder à l'installation d'un module DIMM, il faut tout d'abord mettre l'unité hors tension et débrancher le câble d'alimentation.
• Installez uniquement le module DIMM spécifique. Retirez uniquement les vis spécifiées.
• Lorsque vous déposez le Fantom-G face vers le bas, placez des piles de journaux ou de magazines sous les quatre coins (ou des deux côtés) pour le soutenir. Ainsi, les boutons, manettes et autres pieces ne seront p

• Il faut au moins deux personnes pour soulever et tourner le Fantom-G8 sens dessus-dessous de manière sécuritaire. Il faut s'assurer d'avoir une bonne prise et de tenir fermement l'appareil pour éviter les blessures et les dommages à l'appareil.
• En plaçant l'appareil sens dessus dessous, manipulez-le avec soin pour éviter de l'échapper, de le laisser tomber ou de se renverser.
• Une fois l'installation du module terminée, remettez le couvercle en place.

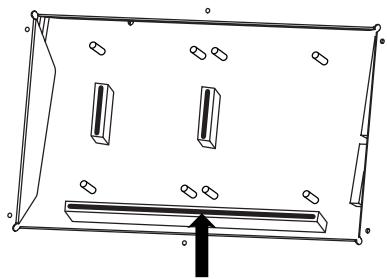

Installation du module de mémoire

Installez le module de mémoire après avoir ôté le couvercle inférieur.

1. Avant d'installer la mémoire additionnelle, mettez hors tension le Fantom-G et tous les périphériques connectés et débranchez tous les câbles, y compris le câble d'alimentation du Fantom-G.

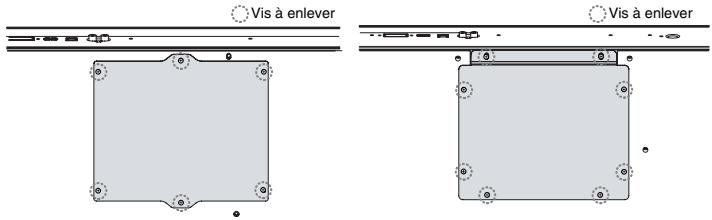

2. Sur les modèles Fantom-G, dévisser les vis illustrées dans le schéma ci-dessous et dévisser le couvercle.

Fantom-G6/G7: Panneau inférieur

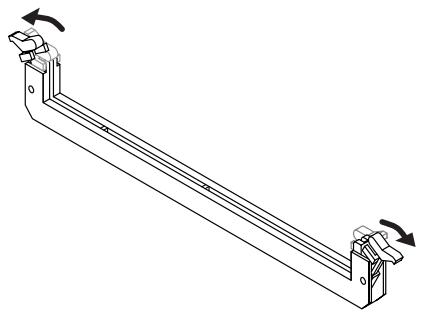

1. Appuyez sur les clips blancs à l'extrémité de la prise qui devraient être orientés vers le bas.

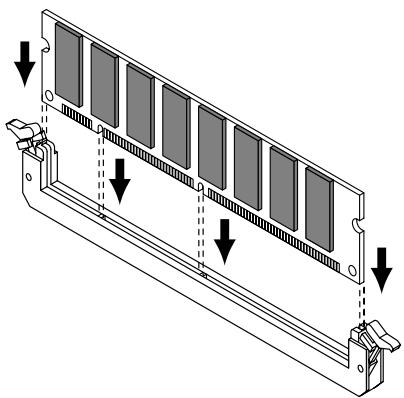

1. Prenez bien note de l'emplacement et de l'orientation de l'encoche du module de mémoire et insérez-le verticalement à l'intérieur des guides qui se trouvent de chaque côté de la prise.

• Si vous éprouvez de la difficulté à insérer le module de mémoire, inclinez-le légèrement et insérez une extrémité à la fois.
• Ramenez les clips blancs vers le haut et appuyez-dessus jusqu'à ce que le module de mémoire soit verrouillé en place.

1. À l'aide des vis retirées à l'objet 2, remettez le couvercle en place.

Retrait du module de mémoire

Pour retirer le module de mémoire, procédez à l'inverse de la procédure d'installation.

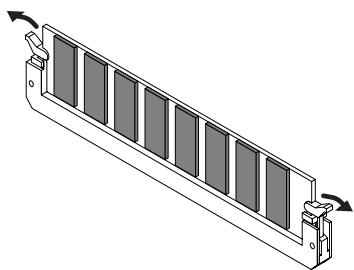

1. Appuyez simultanément, vers l'extérieur, sur les clips blancs situés aux extrémités de la prise.

1. Retirez le module de mémoire de la prise.
