Type de produit	Récepteur audio-vidéo
Marque	Sony
Modèle	STR-DE515
Puissance de sortie	100 W par canal (stéréo)
Nombre de canaux	5.1 (Dolby Pro Logic)
Formats audio pris en charge	Dolby Pro Logic, stéréo
Tuner	AM/FM avec 30 présélections
Entrées	4 entrées audio, 2 entrées vidéo, 1 entrée phono
Sorties	2 sorties enceintes, 1 sortie caisson de basses, 1 sortie casque
Connectique	Prise RCA, borniers à vis, antenne FM/AM
Dimensions (L x H x P)	430 x 140 x 310 mm
Poids	6,8 kg
Alimentation	230 V ~ 50 Hz, 170 W
Consommation en veille	Moins de 1 W
Réglages sonores	Graves, aigus, balance, tonalité
Télécommande	Oui, incluse
Entretien et nettoyage	Dépoussiérer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas exposer à l'humidité, débrancher en cas d'orage, utiliser sur une surface stable.
Pièces détachées et réparabilité	Pièces disponibles auprès de centres agréés Sony. Consultez la notice pour les références.
Accessoires fournis	Télécommande, piles, antenne AM cadre, antenne FM filaire, manuel d'utilisation

FOIRE AUX QUESTIONS - STR-DE515 SONY

Comment connecter des enceintes au STR-DE515 ?

Utilisez les borniers à vis à l'arrière de l'appareil. Dénudez les fils sur 10 mm, insérez-les dans les bornes et serrez. Respectez la polarité (+/-).

Puis-je utiliser des enceintes de 4 ohms ?

Le STR-DE515 est conçu pour des enceintes de 8 ohms minimum. L'utilisation d'enceintes de 4 ohms peut endommager l'amplificateur.

Comment régler le volume du caisson de basses ?

Le niveau du caisson de basses se règle via le menu de configuration sonore. Appuyez sur SET UP et utilisez les touches de navigation pour ajuster le niveau du subwoofer.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que le cordon d'alimentation est branché et que la prise fonctionne. Assurez-vous que l'interrupteur POWER à l'avant est enfoncé. Si le problème persiste, contactez un centre de service agréé.

Comment mémoriser une station de radio ?

Syntonisez la station désirée, puis appuyez sur MEMORY. Utilisez les touches numériques pour choisir un emplacement, puis appuyez à nouveau sur MEMORY pour confirmer.

Le son est distordu, que dois-je vérifier ?

Vérifiez le volume : un volume trop élevé peut causer de la distorsion. Réduisez le gain. Assurez-vous que les enceintes ne sont pas endommagées et que les connexions sont correctes.

Comment nettoyer le récepteur ?

Débranchez l'appareil. Utilisez un chiffon doux et sec pour dépoussiérer. N'utilisez pas de produits abrasifs ou de solvants. Pour les connecteurs, un nettoyant spécial contact est recommandé.

Puis-je brancher un lecteur CD ou une platine vinyle ?

Oui, le STR-DE515 dispose d'entrées audio. Pour une platine vinyle, utilisez l'entrée PHONO. Assurez-vous que la platine a un préampli intégré ou utilisez l'entrée ligne avec un préampli externe.

Comment activer le mode Dolby Pro Logic ?

Appuyez sur la touche SURROUND jusqu'à ce que DOLBY PRO LOGIC s'affiche. Vous pouvez aussi choisir le mode via le menu SET UP.

La télécommande ne fonctionne pas, que faire ?

Vérifiez les piles : remplacez-les si nécessaire. Assurez-vous qu'aucun obstacle ne bloque le signal infrarouge entre la télécommande et le récepteur. Pointez directement vers le capteur.

MODE D'EMPLOI STR-DE515 SONY

Récepteur FM stéréo FM-AM

Mode d'emploi ____ FR

Mode d'emploi F

STR-DE515

STR-DE415

STR-DE315

STR-D360Z

AVERTISSEMENT

Pour éviter tout risque d'incendie ou de choc électrique, n'exposez pas l'appareil à la pluie ou à l'humidité.

Pour éviter tout choc électrique, n'ouvrez pas le boîtier. Confiez toute réparation à un personnel qualifié uniquement.

ATTENTION

POUR ÉVITER TOUT CHOC ÉLECTRIQUE, N'UTILISEZ PAS CETTE FICHE POLARISÉE AVEC UNE RALLONGE, UNE PRISE OU UNE AUTRE SORTIE, SAUF SI LES LAMES PEUVENT ÊTRE INSÉRÉES À FOND POUR ÉVITER TOUTE EXPOSITION DES LAMES.

Précautions

Sécurité

- Si un objet solide ou un liquide tombe dans le boîtier, débranchez le récepteur et faites-le vérifier par un personnel qualifié avant de l'utiliser à nouveau.

Sources d'alimentation

• Avant de faire fonctionner le récepteur, vérifiez que la tension de fonctionnement est identique à celle de votre alimentation locale. La tension de fonctionnement est indiquée sur la plaque signalétique à l'arrière du récepteur.
• Le récepteur n'est pas déconnecté de la source d'alimentation secteur (MAINS) tant qu'il est branché sur la prise murale, même si le récepteur lui-même a été éteint.
• Si vous n'allez pas utiliser le récepteur pendant une longue période, assurez-vous de le débrancher de la prise murale. Pour débrancher le cordon d'alimentation secteur, saisissez la fiche elle-même ; ne tirez jamais sur le cordon.
• Une lame de la fiche est plus large que l'autre pour des raisons de sécurité et ne s'insère dans la prise murale que d'une seule façon. Si vous ne pouvez pas insérer complètement la fiche dans la prise, contactez votre revendeur.
• Si le cordon d'alimentation secteur doit être remplacé, faites-le faire uniquement dans un atelier de réparation qualifié.

Emplacement

• Placez le récepteur dans un endroit bien ventilé pour éviter l'accumulation de chaleur et prolonger la durée de vie du récepteur.
• Ne placez pas le récepteur près de sources de chaleur, ni dans un endroit exposé à la lumière directe du soleil, à une poussière excessive ou à des chocs mécaniques.
• Ne placez rien sur le dessus du boîtier qui pourrait bloquer les trous de ventilation et provoquer des dysfonctionnements.

Fonctionnement

- Avant de connecter d'autres composants, assurez-vous d'éteindre et de débrancher le récepteur.

Nettoyage

- Nettoyez le boîtier, le panneau et les commandes avec un chiffon doux légèrement humidifié avec une solution détergente douce. N'utilisez pas de tampon abrasif, de poudre à récurer ou de solvant tel que l'alcool ou le benzène.

Si vous avez des questions ou des problèmes concernant votre récepteur, veuillez consulter votre revendeur Sony le plus proche.

À propos de ce manuel

Les instructions de ce manuel concernent les modèles STR-DE515, STR-DE415, STR-DE315 et STR-D360Z. Vérifiez votre numéro de modèle en regardant le coin supérieur droit de la face avant ou le coin inférieur droit de la télécommande. Dans ce manuel, le modèle STR-DE515 est utilisé pour les illustrations ; toute différence de fonctionnement est clairement indiquée dans le texte, par exemple « STR-DE515 uniquement ».

Type de différences

Feature\Model	DE515	DE415	DE315	D360Z
MIX AUDIO OUT		●
WOOFER	●
5.1/DVD	●
WIRELESS REAR SPEAKER	●
VIDEO MONITOR	●	●		●

Conventions

Les instructions de ce manuel décrivent les commandes du récepteur. Vous pouvez également utiliser les commandes de la télécommande si elles portent des noms identiques ou similaires à celles du récepteur.

• Un « Guide de référence rapide » est fourni à la page 23.
• La section « Descriptions des boutons de la télécommande » à la page 22 donne un aperçu des boutons de la télécommande.
• Les icônes suivantes sont utilisées dans ce manuel :

Indique que vous ne pouvez utiliser que la télécommande pour effectuer la tâche. Indique des astuces et conseils pour faciliter la tâche.

Ce récepteur est équipé du système Dolby Surround.

Fabriqué sous licence de Dolby Laboratories Licensing Corporation.

« Dolby », « Pro Logic » et le symbole double-D sont des marques de commerce de Dolby Laboratories Licensing Corporation.

TABLE DES MATIÈRES

Pour commencer

Déballage 4

Aperçu des connexions 4

Connexions de l'antenne 5

Connexions des composants audio 5

Connexions du système d'enceintes 6

Connexions des composants vidéo 7

Connexions secteur 8

Avant d'utiliser votre récepteur 8

Fonctionnement du récepteur

Sélection d'un composant 8

Réception des émissions 11

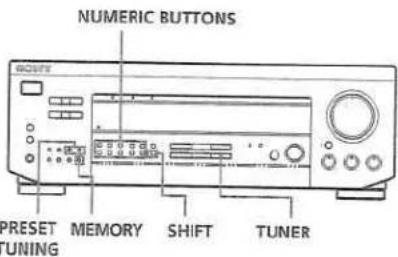

Préréglage des stations de radio 12

Enregistrement 13

Choix d'un mode surround 14

Tirer le meilleur parti du son surround Dolby Pro Logic 15

Informations supplémentaires

Dépannage 17

Caractéristiques techniques 18

Glossaire 19

Index 20

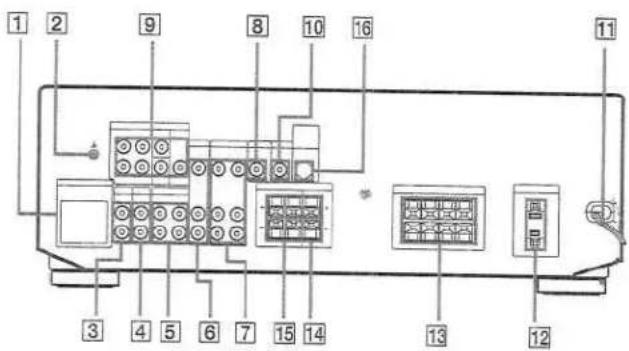

Descriptions de la face arrière 21

Descriptions des boutons de la télécommande 22

Guide de référence rapide 23

Déballage

Vérifiez que vous avez bien reçu les éléments suivants avec le récepteur :

• Antenne filaire FM (1) • Antenne cadre AM (1) • Télécommande (1) • Piles de taille AA (R6) (2)

Insertion des piles dans la télécommande

Insérez deux piles de taille AA (R6) en respectant les marques + et - dans le compartiment à piles. Lorsque vous utilisez la télécommande, pointez-la vers le capteur de télécommande du récepteur.

Quand remplacer les piles

En usage normal, les piles devraient durer environ 6 mois. Lorsque la télécommande ne fonctionne plus sur le récepteur, remplacez les deux piles par des neuves.

Remarques

• Ne laissez pas la télécommande dans un endroit extrêmement chaud ou humide.
• N'utilisez pas une pile neuve avec une pile usagée.
• N'exposez pas le capteur de la télécommande à la lumière directe du soleil ou à des appareils d'éclairage. Cela pourrait provoquer un dysfonctionnement.
• Si vous n'utilisez pas la télécommande pendant une période prolongée, retirez les piles pour éviter tout dommage dû à une fuite ou à la corrosion.

Aperçu des connexions

Le récepteur vous permet de connecter et de contrôler les composants audio/vidéo suivants. Suivez les procédures de connexion pour les composants que vous souhaitez connecter au récepteur, aux pages indiquées. Pour connaître l'emplacement et le nom de chaque prise, voir « Descriptions de la face arrière » à la page 21.

Connexions des composants audio (5)

Avant de commencer

• Coupez l'alimentation de tous les composants avant d'effectuer les connexions.
• Ne branchez pas les cordons d'alimentation secteur tant que toutes les connexions ne sont pas terminées.
• Assurez-vous de faire des connexions fermes pour éviter le ronflement et le bruit.
• Lors de la connexion d'un câble audio/vidéo, assurez-vous de faire correspondre les broches codées par couleur aux prises appropriées des composants : Jaune (vidéo) sur Jaune ; Blanc (gauche, audio) sur Blanc ; et Rouge (droite, audio) sur Rouge.

Connexions des antennes

Aperçu

Cette section décrit comment connecter les antennes AM et FM au récepteur. Si vous souhaitez recevoir des émissions de radio avec le récepteur, effectuez d'abord ces connexions, puis passez aux pages suivantes. Pour l'emplacement spécifique des bornes, voir l'illustration ci-dessous.

De quelles antennes aurai-je besoin ?

• Antenne filaire FM (fournie) (1)

• Antenne cadre AM (fournie) (1)

Branchements

Antenne filaire FM

Après avoir connecté l'antenne filaire, maintenez-la aussi horizontale que possible.

Si vous avez une mauvaise réception FM

Connectez un câble coaxial de 75 ohms (non fourni) à une antenne FM extérieure. Repliez la partie en treillis entourant le câble interne et connectez-la à la borne de terre (côté droit). Connectez le câble interne à la borne FM (côté gauche).

Récepteur

Si vous avez une mauvaise réception AM

Connectez un fil isolé de 6 à 15 mètres (20 à 50 pieds) (non fourni) à la borne d'antenne AM en plus de l'antenne cadre AM. Essayez de faire passer le fil à l'extérieur et de le maintenir horizontal.

Connexion d'un fil de terre

Pour éviter le ronflement, connectez un fil de terre (non fourni) à la borne de terre. Si vous avez connecté une antenne extérieure, assurez-vous de connecter la terre pour la protection contre la foudre.

Où aller ensuite ?

Si vous souhaitez connecter d'autres composants, passez à la section suivante. Si vous prévoyez d'utiliser le récepteur uniquement pour écouter la radio, passez à "Branchement du système d'enceintes" aux pages 6 et 7.

Branchement des composants audio

Vue d'ensemble

Cette section décrit comment connecter vos composants audio au récepteur. Si vous souhaitez utiliser le récepteur comme amplificateur, effectuez ces connexions. Pour connaître l'emplacement précis des prises, reportez-vous à l'illustration ci-dessous.

(Sauf STR-DE315)

Quels cordons vais-je avoir besoin ?

Cordons audio (non fournis) (1 pour chaque lecteur CD ou platine ; 2 pour chaque platine à cassettes ou enregistreur MD)

(suite)

Branchements

La flèche → indique le sens du signal.

Lecteur CD

Récepteur

Platine (sauf STR-DE315)

Récepteur

• Si votre platine est équipée d'un fil de terre

Pour éviter le ronflement, connectez le fil de terre à la borne m (masse) du récepteur.

Platine à cassette ou enregistreur MD

Où vais-je ensuite ?

Passez à la section suivante pour connecter les enceintes.

Raccordement du système d'enceintes

Vue d'ensemble

Cette section décrit comment connecter vos enceintes au récepteur. Bien que les enceintes avant (gauche et droite) soient requises, les enceintes centrale et arrière sont facultatives. L'ajout d'enceintes centrale et arrière améliorera les effets surround. La connexion d'un caisson de basses actif augmentera la réponse des graves (STR-DE515/DE415 uniquement). Pour les emplacements spécifiques des bornes, voir l'illustration ci-dessous.

CAISSON DE BASSES (STR-DE515 uniquement)

SORTIE AUDIO MIXTE

Pour un effet surround optimal, placez vos enceintes comme indiqué ci-dessous.

Quels câbles vais-je avoir besoin ?

Câble d'enceinte (non fourni) (1 pour chaque enceinte)

Torsadez les extrémités dénudées du câble sur environ 2/3 de pouce (15 mm). Assurez-vous de faire correspondre le câble d'enceinte à la borne appropriée sur les composants : + à + et - à -. Si les câbles sont inversés, le son sera déformé et manquera de graves.

Raccordements

Enceintes avant Enceinte avant

Enceintes arrière et centrale Enceinte arrière

Note (sauf STR-DE515)

Assurez-vous de connecter les deux enceintes arrière (L et R). Aucun son n'est émis si une seule enceinte est connectée.

Caisson de basses actif (STR-DE515/DE415 uniquement) Récepteur STR-DE515 Caisson de basses actif

STR-DE415

Enceinte arrière sans fil (STR-DE515 uniquement)

- Lors de l'utilisation d'un système d'enceintes sans fil Sony en option, connectez l'émetteur au connecteur WIRELESS REAR SPEAKER.

Remarque

- Ne connectez aucun autre composant.

- L'enceinte arrière sans fil ne fonctionne pas en mode stéréo, DOLBY (3CH LOGIC) et C. STUDIO A/B (3CH LOGIC).

Si vous disposez d'un système d'enceintes avant supplémentaire, connectez-les aux bornes FRONT SPEAKERS B.

Si votre téléviseur utilise des enceintes séparées, vous pouvez connecter l'une d'elles aux bornes SURROUND SPEAKER CENTER pour une utilisation avec le son surround Dolby Pro Logic (voir page 15).

Sélection du système d'enceintes

Pour piloter les enceintes, sélectionnez le système d'enceintes comme suit :

To drive	Depress SPEAKERS button
Speaker system A (connected to the FRONT SPEAKERS A terminals)	A
Speaker system B (connected to the FRONT SPEAKERS B terminals)	B
Both speaker systems A and B (series connection)	A+B

Remarques

• Si vous souhaitez profiter du son surround, assurez-vous de connecter les enceintes avant aux bornes FRONT SPEAKERS A.
• Aucun son n'est émis lorsque vous appuyez sur SPEAKERS A+B sans connecter le système d'enceintes B.

Où aller ensuite ?

Pour compléter votre système, reportez-vous à la section « Raccordements secteur » à la page 8. Si vous souhaitez connecter des composants vidéo pour profiter du son surround lors de la visualisation ou de l'écoute de programmes TV ou de cassettes vidéo, passez à la section suivante.

Raccordements des composants vidéo

Vue d'ensemble

Cette section décrit comment connecter des composants vidéo au récepteur. Pour l'emplacement précis des prises, voir l'illustration ci-dessous.

5.1/DVD (STR-DE515

Quels câbles vais-je avoir besoin ?

• Câble audio/vidéo (non fourni) (1 pour chaque tuner TV ou système de diffusion numérique ; 2 pour le magnétoscope)

• Câble vidéo (non fourni) (1 pour un moniteur TV)

Raccordements

La flèche indique le flux du signal.

TV/DBS

MONITEUR (sauf STR-DE315)

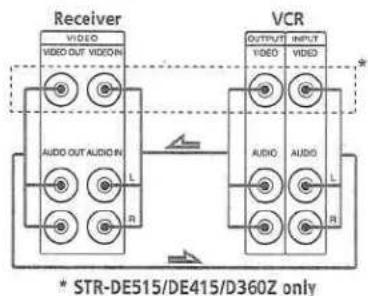

MAGNÉTOSCOPE

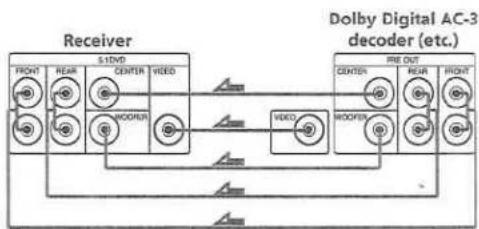

Lecteur DVD / décodeur AC-3 (modèle STR-DE515 uniquement)

Vous pouvez écouter des bandes sonores Dolby Digital AC-3 décodées via les enceintes connectées à l'amplificateur.

Si vous disposez d'un décodeur Dolby Digital AC-3, vous pouvez amplifier une bande sonore Dolby Digital AC-3 décodée avec les connexions suivantes.

Pour commencer

Opérations du récepteur

Et maintenant, par où continuer ?

Passez à la section suivante pour connecter le cordon d'alimentation secteur et compléter votre système home cinéma.

Connexions secteur

Connexion du cordon d'alimentation secteur

Branchez le cordon d'alimentation secteur de ce récepteur et de vos composants audio/vidéo sur une prise murale. Si vous connectez d'autres composants audio à la prise secteur commutée (SWITCHED AC OUTLET) du récepteur, celui-ci peut alimenter les composants connectés, vous permettant ainsi d'allumer/éteindre tout le système en allumant/éteignant le récepteur.

vers une prise murale

Attention

Assurez-vous que la consommation électrique du composant connecté à la prise secteur du récepteur ne dépasse pas 120 watts. Ne branchez pas d'appareils électroménagers à forte puissance, tels que fers à repasser, ventilateurs ou téléviseurs, sur cette prise.

Et maintenant, par où continuer ?

Avant d'utiliser le récepteur, passez à la section suivante pour vous assurer que toutes les commandes sont réglées sur les positions appropriées.

Avant d'utiliser votre récepteur

Avant de commencer à utiliser votre récepteur, assurez-vous d'avoir :

• Tourné MASTER VOLUME vers la position la plus à gauche (0).
• Sélectionné le système d'enceintes approprié. (Voir « Sélection du système d'enceintes » à la page 7.)
• Réglé BALANCE sur la position centrale.

Sélection d'un composant

Pour écouter ou regarder un composant connecté, sélectionnez d'abord la fonction sur le récepteur ou avec la télécommande. Avant de commencer, assurez-vous d'avoir :

• Connecté tous les composants de manière sûre et correcte comme indiqué aux pages 5 à 8.
• Tourné MASTER VOLUME vers la position la plus à gauche (0) pour éviter d'endommager vos enceintes.

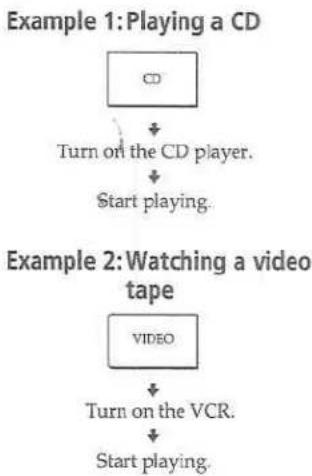

1 Appuyez sur POWER pour allumer le récepteur. 2 Appuyez sur un bouton de fonction pour sélectionner le composant que vous souhaitez utiliser :

To listen to or watch	Press
Records	PHONO (Except STR-DE315)
Radio programs	TUNER
Compact discs (CD)	CD
Audio tapes or MiniDiscs (MD)	TAPE/MD
TV programs or Digital broadcasting system	TV/DBS
Video tapes	VIDEO
DVD player/AC-3 decoder	5.1 / DVD (STR-DE515 only)

3 Allumez le composant, par exemple un lecteur CD, puis commencez la lecture. Pour syntoniser des stations de radio sur ce récepteur, voir « Réception des émissions » à la page 11.

4 Tournez MASTER VOLUME pour régler le volume. Pour régler le volume des enceintes du téléviseur, utilisez la commande de volume du téléviseur.

To	Do this
Mute the sound	Press MUTING on the remote. Press again to restore the sound
Reinforce the bass	Press BASS BOOST to turn on the BASS BOOST indicator.
Adjust the balance	Turn the BALANCE control left or right.
Adjust the tone quality	Adjust the BASS and TREBLE controls.

Lorsque vous écoutez avec un casque

Branchez le casque sur la prise PHONES et réglez les boutons SPEAKERS sur OFF.

Mode 5.1 / DVD (STR-DE515 uniquement)

Lorsque vous écoutez en mode 5.1/DVD, les fonctions BASS, TREBLE, BASE BOOST et SURROUND ne fonctionnent pas.

Regarder/écouter des programmes vidéo

Lorsque vous regardez/écoutez des programmes TV ou vidéo, nous vous recommandons de lire la partie audio via le récepteur plutôt que via les haut-parleurs de votre téléviseur. Cela vous permet de profiter des effets surround du récepteur, comme Dolby Pro Logic Surround, et d'utiliser la télécommande du récepteur pour contrôler l'audio. Éteignez les haut-parleurs de votre téléviseur avant de commencer afin de profiter du son surround de votre récepteur.

Pour regarder/écouter des programmes TV, allumez le téléviseur, le tuner TV et le récepteur, puis appuyez sur TV/DBS sur le récepteur.

Pour regarder des vidéos, procédez comme suit :

1 Appuyez sur VIDEO pour sélectionner le magnétoscope. 2 Allumez le téléviseur et réglez l'entrée vidéo du téléviseur pour correspondre à votre composant vidéo. 3 Allumez le magnétoscope et lancez la lecture.

Utilisation de la télécommande

La télécommande vous permet de faire fonctionner le récepteur et les composants Sony qui y sont connectés.

1 Appuyez sur l'un des boutons SYSTEM CONTROL/FUNCTION pour sélectionner le composant que vous souhaitez utiliser. Les boutons SYSTEM CONTROL/FUNCTION de la télécommande sont réglés en usine comme suit :

To listen to or watch	Press
Records	PHONO (Except STR-DE315)
Radio programs	TUNER
Compact discs (CD)	CD
Audio tapes or MiniDiscs (MD)	TAPE (MD(INITIAL-TAFE B MODE)
TV programs	TV
VHS Video tapes (VTR-3 mode)	VIDEO
DVD Player/AC-3 decoder	CD and PHONO (STR-DE515 only)

Si vous souhaitez modifier le réglage d'usine d'un bouton, reportez-vous à la page 10.

Le récepteur et le composant sélectionné s'allument.

Si le composant ne s'allume pas

Appuyez sur l'interrupteur d'alimentation du composant.

2 Commencez la lecture.

Reportez-vous à la section « Description des boutons de la télécommande » à la page 22 pour plus de détails.

Pour éteindre les composants

Appuyez sur SYSTEM OFF. Vous pouvez éteindre en même temps les composants audio et vidéo connectés à la prise secteur commutée (SWITCHED AC OUTLET).

Si vous utilisez un téléviseur Sony

Lorsque vous appuyez sur TV pour regarder un programme télévisé, le téléviseur s'allume et bascule sur l'entrée TV. Le téléviseur s'allume également lorsque vous appuyez sur VIDEO et bascule sur l'entrée vidéo appropriée. Si le téléviseur ne bascule pas automatiquement sur l'entrée appropriée, appuyez sur TV/VIDEO.

Lorsque vous regardez la télévision sans utiliser le récepteur (uniquement pour les téléviseurs Sony)

Appuyez sur TV CONTROL pour configurer la télécommande afin de ne commander que le téléviseur. Lorsque vous appuyez sur ce bouton, le téléviseur s'allume et bascule sur l'entrée TV. Si le téléviseur ne bascule pas automatiquement sur l'entrée TV, appuyez sur TV/VIDEO.

Opérations du récepteur

Utilisation d'un composant pendant l'utilisation d'un autre (opération en arrière-plan)

Vous pouvez temporairement utiliser d'autres composants tout en écoutant ou en regardant un programme.

1 Maintenez enfoncé BACKGROUND.

2 Appuyez simultanément sur le bouton numérique correspondant au composant que vous allez utiliser (voir le tableau ci-dessous) et sur l'un des boutons suivants : VISUAL POWER, TV/VIDEO, CH PRESET +/-, ANT TV/VTR, D.SKIP, ▶, ◀, ■, ◀/▶, ◀/▶, ◀/▶, ◀, ●.

Exemple : Pour démarrer un enregistrement sur un magnétophone à cassettes tout en écoutant un CD Tout en maintenant enfoncé BACKGROUND, appuyez sur 4 (ou 5) et appuyez simultanément sur ●.

Les boutons numériques sont assignés pour sélectionner les fonctions comme suit :

Numeric button	Operates
1	CD player
2	DAT deck
3	MD deck
4	Tape deck A
5	Tape deck B
6	LD player
7	VCR (remote control mode VTR 1*)
8	VCR (remote control mode VTR 2*)
9	VCR (remote control mode VTR 3*)
0	TV
>10	DBS
Enter	DVD

• Les magnétoscopes Sony sont commandés avec un réglage VTR 1, 2 ou 3. Ceux-ci correspondent respectivement à Beta, 8 mm et VHS.

Modification du réglage d'usine d'un bouton de fonction

Si les réglages d'usine des touches FONCTION (page 9) ne correspondent pas à vos composants système, vous pouvez les modifier. Par exemple, si vous avez deux lecteurs CD et que vous n'avez ni platine à cassettes ni enregistreur MD, vous pouvez affecter la touche TAPE/MD à votre deuxième lecteur CD.

Notez que les réglages des touches TUNER et PHONO ne peuvent pas être modifiés.

1 Maintenez enfoncée la touche SYSTEM CONTROL/FUNCTION dont vous voulez changer la fonction (par exemple, TAPE/MD).

2 Appuyez sur la touche numérique correspondant au composant que vous voulez affecter à la touche SYSTEM CONTROL/FUNCTION (par exemple, 1 pour le lecteur CD).

Pour les touches numériques, reportez-vous au tableau de la section "Utilisation d'un composant pendant l'utilisation d'un autre" sur cette page. Vous pouvez maintenant utiliser la touche TAPE/MD pour contrôler un deuxième lecteur CD.

Pour rétablir le réglage d'usine Répétez la procédure ci-dessus.

Réception des émissions

Ce récepteur vous permet de saisir directement la fréquence d'une station à l'aide des touches numériques (accord direct). Si vous ne connaissez pas la fréquence de la station souhaitée, reportez-vous à la section "Réception des émissions par balayage des stations (accord automatique)" sur cette page.

Avant de commencer, assurez-vous d'avoir :

• Connecté une antenne FM/AM au récepteur comme indiqué à la page 5.
• Sélectionné le système de haut-parleurs approprié. (Voir "Sélection du système de haut-parleurs" à la page 7.)

SAUF STR-DE315

STR-DE315

1 Appuyez sur POWER pour mettre le récepteur sous tension. 2 Appuyez sur TUNER. La dernière station reçue est syntonisée. 3 Appuyez sur FM ou AM pour sélectionner les stations FM ou AM. 4 Appuyez sur DIRECT. 5 Appuyez sur les touches numériques pour saisir la fréquence.

Exemple 1 : FM 102,50 MHz Exemple 2 : AM 1350 kHz

(Vous n'avez pas besoin de saisir le dernier "0".)

6 Lorsque vous syntonisez des stations AM, ajustez la direction de l'antenne cadre AM pour une réception optimale.

Pour recevoir d'autres stations

Répétez les étapes 3 à 5.

Si l'indicateur STEREO reste éteint

Appuyez sur FM MODE lorsqu'une émission FM stéréo est reçue.

Si un programme FM stéréo est déformé

L'indicateur STEREO clignote. Appuyez sur FM MODE pour passer en monaural (MONO). Vous n'aurez pas l'effet stéréo mais la distorsion sera réduite. Pour revenir en mode stéréo, appuyez à nouveau sur ce bouton.

Si vous ne pouvez pas syntoniser une station et que les numéros saisis clignotent

Assurez-vous d'avoir saisi la bonne fréquence. Sinon, appuyez sur DIRECT et saisissez à nouveau la fréquence souhaitée. Si les numéros saisis clignotent toujours, la fréquence n'est pas utilisée dans votre région.

Pour regarder les programmes TV en simulcast FM

Assurez-vous de syntoniser le programme en simulcast à la fois sur le téléviseur (ou le magnétoscope) et sur le récepteur.

Si vous saisissez une fréquence non couverte par l'intervalle de syntonisation

La valeur saisie est automatiquement arrondie à la valeur couverte la plus proche.

Les intervalles de syntonisation pour la syntonisation directe sont :

FM : intervalles de 50 kHz

Réception des émissions en balayant les stations (accord automatique)

Si vous ne connaissez pas la fréquence de la station de radio souhaitée, vous pouvez faire balayer au récepteur toutes les stations captables pour trouver celle que vous voulez.

1 Appuyez sur TUNER. La dernière station reçue est syntonisée. 2 Appuyez sur FM ou AM pour sélectionner FM ou AM. 3 Appuyez sur TUNING + ou -. Appuyez sur le bouton + pour une fréquence plus élevée ; appuyez sur le bouton - pour une fréquence plus basse. Lorsque vous dépassez une extrémité de la bande, le récepteur saute automatiquement à l'autre extrémité. Chaque fois qu'une station est captée, le récepteur arrête le balayage. Pour continuer le balayage, appuyez à nouveau sur le bouton.

Préréglage des stations de radio

Vous voudrez probablement prérégler les stations de radio que vous écoutez souvent afin de ne pas avoir à les syntoniser à chaque fois. Le récepteur peut mémoriser un total de 30 stations FM ou AM. Vous pouvez stocker les stations sur des numéros de préréglage combinant 3 caractères (A, B, C) et des chiffres (0 - 9). Par exemple, vous pouvez stocker une station sous le numéro de préréglage A1, B6 ou C9, etc.

SAUF STR-DE315

STR-DE315

1 Appuyez sur TUNER. La dernière station reçue est syntonisée.

2 Syntonisez la station souhaitée. Si vous ne savez pas comment syntoniser une station, reportez-vous à la section « Réception des émissions » à la page précédente.

3 Appuyez sur MEMORY. « MEMORY » apparaît pendant quelques secondes. Effectuez les étapes 4 et 5 avant que « MEMORY » ne disparaisse.

4 Appuyez sur SHIFT pour sélectionner un caractère (A, B ou C). Chaque fois que vous appuyez sur SHIFT, la lettre « A », « B » ou « C » apparaît à l'écran. Si « MEMORY » disparaît, recommencez à partir de l'étape 3.

5 Pendant que MEMORY est affiché, appuyez sur le numéro que vous voulez utiliser (0 à 9).

6 Répétez les étapes 2 à 5 pour prérégler d'autres stations.

Pour changer une station préréglée

Préréglez une nouvelle station sur le numéro que vous souhaitez modifier.

Remarque

Si le cordon d'alimentation secteur est débranché pendant environ une semaine, les stations préréglées seront effacées de la mémoire du récepteur et vous devrez les prérégler à nouveau.

Accorder les stations préréglées (accord préréglé)

Vous pouvez accorder directement une station préréglée en entrant son numéro de préréglage. Si vous ne savez pas quelles stations sont préréglées sur quels numéros, vous pouvez accorder en balayant les stations préréglées.

1 Appuyez sur TUNER. La dernière station reçue est accordée.

2 Appuyez sur SHIFT pour sélectionner un caractère (A, B ou C), puis appuyez sur le numéro. Par exemple, sélectionnez A puis appuyez sur 7 pour accorder la station préréglée en A7.

Vous pouvez accorder en balayant les stations préréglées Appuyez d'abord sur TUNER puis sur PRESET TUNING + ou - pour sélectionner la station souhaitée. Chaque fois que vous appuyez sur les boutons, les numéros de préréglage changent comme suit :

Enregistrement

Ce récepteur facilite l'enregistrement depuis et vers les composants connectés au récepteur. Vous n'avez pas besoin de connecter directement les composants de lecture et d'enregistrement : une fois que vous sélectionnez une source de programme sur le récepteur, vous pouvez enregistrer et éditer comme vous le feriez normalement en utilisant les commandes de chaque composant. Avant de commencer, assurez-vous d'avoir correctement connecté tous les composants.

→ : Flux du signal audio → : Flux du signal vidéo

Enregistrement sur une cassette audio ou un MiniDisc

Vous pouvez enregistrer sur une cassette ou un MiniDisc en utilisant le récepteur. Consultez le manuel d'instructions de votre platine à cassettes ou de votre enregistreur MD si vous avez besoin d'aide.

1 Appuyez sur l'un des boutons de fonction pour sélectionner la source du programme. 2 Préparez le composant pour la lecture. Par exemple, insérez un CD dans le lecteur CD. 3 Insérez une cassette vierge ou un disque vierge dans la platine d'enregistrement et réglez le niveau d'enregistrement si nécessaire. 4 Commencez l'enregistrement sur la platine d'enregistrement puis lancez la lecture du composant.

Enregistrement sur une cassette vidéo

Vous pouvez enregistrer des programmes TV ou des systèmes de diffusion numérique à l'aide du récepteur. Vous pouvez également ajouter de l'audio provenant de diverses sources audio lors du montage d'une cassette vidéo. Consultez le manuel d'instructions de votre magnétoscope si vous avez besoin d'aide.

1 Appuyez sur TV/DBS pour sélectionner la source du programme. 2. Préparez le composant pour la lecture. Par exemple, allumez le téléviseur et le tuner TV. 3 Insérez une cassette vidéo vierge dans le magnétoscope pour l'enregistrement. 4 Démarrez l'enregistrement sur le magnétoscope.

Vous pouvez remplacer l'audio lors du montage d'une cassette vidéo Au point où vous souhaitez commencer à ajouter un son différent, appuyez sur un autre bouton de fonction (par exemple, CD) et démarrez la lecture. Le son du composant sélectionné sera enregistré par-dessus l'audio d'origine.

Pour reprendre l'enregistrement du son d'origine, appuyez sur le bouton de fonction TV/DBS.

Remarque :

Vous ne pouvez pas enregistrer le signal audio et vidéo en mode 5.1/DVD.

Choix d'un mode surround

Vous pouvez profiter du son surround en sélectionnant simplement l'un des trois modes surround préprogrammés selon le type de musique que vous souhaitez écouter.

MODE SURROUND SURROUND ON/OFF

1 Appuyez sur SURROUND ON/OFF pour activer le son surround. Un des indicateurs de MODE SUR (surround) s'allume dans l'affichage.

2 Appuyez plusieurs fois sur SURROUND MODE jusqu'à ce que l'indicateur du mode surround souhaité s'allume.

Sélectionnez le mode surround approprié comme suit :

Select	To
PRO LOGIC*	Decode programs processed with Dolby Surround and create the atmosphere of a movie theater.
C. STUDIO	Add the acoustic reflections of a cinema studio to decoded Dolby Surround signals.
HALL	Reproduce the acoustics of a rectangular concert hall. Ideal for soft, acoustic sounds.

* "DOLBY" apparaît dans l'affichage.

Lorsque vous utilisez la télécommande

Chaque fois que vous appuyez sur SURROUND MODE, le mode surround change comme suit :

STR-DE515 uniquement

STR-DE415/DE315/D360Z uniquement

• "DOLBY" apparaît à l'écran. ** "S HALL" et "L HALL" apparaissent à l'écran.

Pour désactiver le son surround

Appuyez sur SURROUND ON/OFF.

Vous pouvez trouver des logiciels encodés en Dolby Surround en regardant l'emballage.

Cependant, certaines vidéos et disques laser peuvent utiliser le son Dolby Surround même si ce n'est pas indiqué sur l'emballage.

Remarque

Assurez-vous de sélectionner l'enceinte A avec la touche SPEAKERS A, sinon vous ne pouvez pas obtenir l'effet surround.

Réglage du niveau d'effet (pour C. STUDIO et HALL uniquement)

Vous pouvez rendre le son surround plus proéminent en augmentant le niveau EFFECT. Cette commande vous permet de régler la "présence" de l'effet surround en six étapes (1-6).

1 Commencez la lecture d'une source de programme. 2 Appuyez sur EFFECT/DELAY TIME pour sélectionner le niveau souhaité.

Le niveau d'effet ("EFFECT 1" ... "EFFECT 6") apparaît à l'écran.

Remarque

Changer le niveau d'effet peut ne pas produire de variations majeures dans l'effet surround lorsqu'il est utilisé avec certaines sources de lecture.

Tirer le meilleur parti du son surround Dolby Pro Logic

Pour obtenir le meilleur son surround Dolby Pro Logic possible, sélectionnez d'abord le mode central en fonction du système d'enceintes que vous possédez. Ensuite, réglez le volume de chaque enceinte et le temps de retard.

Notez que vous devez avoir au moins une paire supplémentaire d'enceintes et/ou une enceinte centrale pour effectuer les réglages suivants.

Sélection du mode central

Le récepteur vous offre quatre modes centraux : Fantôme, Logique 3 canaux, Normal et Large. Chaque mode est conçu pour une configuration d'enceintes différente. Sélectionnez le mode qui correspond le mieux à la configuration de votre système d'enceintes :

1 Appuyez sur SURROUND ON/OFF pour activer le son surround. 2 Appuyez plusieurs fois sur SURROUND MODE pour sélectionner le champ sonore Dolby surround (mode PRO LOGIC ou C. STUDIO). 3 Appuyez plusieurs fois sur SET-UP jusqu'à ce que le réglage souhaité apparaisse à l'écran. Sélectionnez le réglage comme suit :

If you have	Select	So that
Front and rear speakers, no center speaker	PHANTOM	The sound of the center channel is output from the front speakers.
Front and center speakers, no rear speaker	3 CH LOGIC (3 Channel Logic)	The sound of the rear channel is output from the front speakers.
Front and rear speakers, and a small center speaker	NORMAL	The bass sound of the center channel is output from the front speakers (because a small speaker cannot produce enough bass).
Front and rear speakers, and a large center speaker	WIDE	For “complete” Dolby Pro Logic Surround sound.

(suite)

Réglage du volume des enceintes

La fonction de tonalité de test vous permet de régler le volume de vos enceintes au même niveau. (Si toutes vos enceintes ont des performances égales, vous n'avez pas besoin de régler le volume des enceintes.)

L'utilisation des commandes de la télécommande vous permet de régler le niveau de volume depuis votre position d'écoute.

1 Sélectionnez le mode PRO LOGIC (voir "Choix d'un mode surround" à la page 14) et sélectionnez le mode central approprié (voir "Sélection du mode central" à la page 15). 2 Appuyez sur TEST TONE sur la télécommande. Vous entendrez la tonalité de test provenant de chaque enceinte séquentiellement. 3 Réglez le niveau de volume afin que la tonalité de test de chaque enceinte soit au même niveau depuis votre position d'écoute.

- Pour régler le niveau de l'enceinte centrale, appuyez sur CENTER LEVEL + ou - sur la télécommande.

- Pour régler le niveau des enceintes arrière, appuyez sur REAR LEVEL + ou - sur la télécommande.

4 Appuyez sur TEST TONE sur la télécommande pour désactiver la tonalité de test.

Vous pouvez régler toutes les enceintes en même temps

Réglez MASTER VOL sur la télécommande ou MASTER VOLUME sur le récepteur.

Vous pouvez également régler le niveau de volume avec les commandes du récepteur.

Après avoir appuyé sur TEST TONE sur la télécommande, appuyez sur REAR LEVEL + ou - et CENTER LEVEL + ou - pour régler respectivement le niveau des enceintes arrière et centrale.

Vous pouvez augmenter le niveau de sortie des enceintes arrière.

La plage de réglage des enceintes arrière est préréglée de -15 à +10, mais vous pouvez décaler la plage de 5 niveaux (-10 à +15). Maintenez enfoncé MODE sur le récepteur tout en mettant l'appareil sous tension jusqu'à ce que "GAIN UP" apparaisse à l'écran.

Les valeurs du niveau arrière restent fixes à -15 à +10 à l'écran, mais vous pourrez entendre la différence dans le niveau de sortie réel.

Pour réinitialiser la plage de réglage du niveau arrière, répétez cette procédure pour afficher "NORMAL".

Réglage du temps de retard

Vous pouvez rendre le son surround plus efficace en retardant la sortie des enceintes arrière (temps de retard). Vous pouvez choisir parmi trois temps de retard : S (15 ms), M (20 ms) et L (30 ms). Par exemple, si vous avez placé les enceintes arrière dans une grande pièce ou loin de votre position d'écoute, réglez un temps de retard plus court.

1 Commencez à lire une source programmée encodée avec le son Dolby Surround.

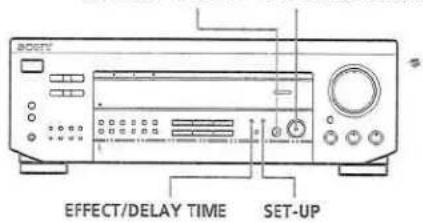

2 Appuyez à plusieurs reprises sur DELAY TIME sur la télécommande ou EFFECT/DELAY TIME sur le récepteur pour choisir le paramètre de temps de retard. Le temps de retard actuel apparaît à l'écran, comme "DELAY S", "DELAY M" ou "DELAY L".

Remarque

Sélectionnez le mode PRO LOGIC lorsque vous réglez le temps de retard à l'aide de EFFECT/DELAY TIME sur le récepteur.

Dépannage

Si vous rencontrez l'un des problèmes suivants lors de l'utilisation du récepteur, utilisez ce guide de dépannage pour vous aider à résoudre le problème. Si un problème persiste, consultez votre revendeur Sony le plus proche.

Aucun son ou seulement un son de très faible niveau n'est entendu.

→ Vérifiez que les enceintes et les composants sont connectés solidement. → Assurez-vous de sélectionner le bon composant sur le récepteur. → Assurez-vous de régler correctement le sélecteur SPEAKERS (voir page 7). → Appuyez sur MUTING sur la télécommande si "MUTING" est affiché. Le dispositif de protection du récepteur a été activé en raison d'un court-circuit. ("PROTECT" clignote.) Éteignez le récepteur, éliminez le problème de court-circuit et rallumez l'appareil.

Les sons gauche et droit sont déséquilibrés ou inversés.

→ Vérifiez que les enceintes et les composants sont connectés correctement et solidement. → Ajustez la commande BALANCE.

Un bourdonnement ou un bruit intense est entendu.

→ Vérifiez que les enceintes et les composants sont connectés solidement. → Vérifiez que les cordons de connexion sont éloignés d'un transformateur ou d'un moteur, et à au moins 3 mètres (10 pieds) d'un téléviseur ou d'une lampe fluorescente. → Éloignez votre téléviseur des composants audio. → Assurez-vous de connecter un fil de terre à la borne de terre de l'antenne. → Les fiches et les prises sont sales. Essuyez-les avec un chiffon légèrement imbibé d'alcool.

Aucun son n'est entendu depuis l'enceinte centrale.

→ Sélectionnez le mode central approprié (voir page 15). → Réglez le volume de l'enceinte de manière appropriée (voir page 16).

Aucun son ou seulement un son de très faible niveau n'est entendu depuis les enceintes arrière.

→ Sélectionnez le mode central approprié (voir page 15). → Réglez le volume de l'enceinte de manière appropriée (voir page 16). → Assurez-vous d'activer la fonction de mode surround.

Les stations de radio ne peuvent pas être syntonisées.

→ Vérifiez que les antennes sont connectées solidement. Ajustez les antennes et connectez une antenne extérieure si nécessaire. → La force du signal des stations est trop faible (lors de la syntonisation automatique). Utilisez la syntonisation directe. → Assurez-vous de régler correctement l'intervalle de syntonisation (lors de la syntonisation automatique des stations AM) (voir pages 11 et 18). → Aucune station n'a été préréglée ou les stations préréglées ont été effacées (lors de la syntonisation par balayage des stations préréglées). Préréglez les stations (voir page 12).

L'effet surround ne peut pas être obtenu.

→ Assurez-vous d'activer la fonction de champ sonore. → Assurez-vous que les enceintes avant sont connectées à la borne SPEAKERS A. → Assurez-vous que les boutons SPEAKERS A et B sont enfoncés lorsque deux ensembles d'enceintes avant sont utilisés.

Aucune image ou une image floue n'est visible sur l'écran du téléviseur.

→ Sélectionnez la fonction appropriée sur le récepteur. → Éloignez votre téléviseur des composants audio.

L'enregistrement est impossible.

→ Vérifiez que les composants sont correctement connectés.

La télécommande ne fonctionne pas.

→ Pointez la télécommande vers le capteur de télécommande ☒ sur le récepteur. → Retirez les obstacles entre la télécommande et le récepteur. → Remplacez les deux piles de la télécommande par des neuves si elles sont faibles. → Assurez-vous de sélectionner la bonne fonction sur la télécommande. → Appuyer sur TV CONTROL met la télécommande en mode de fonctionnement du téléviseur uniquement. Dans ce cas, appuyez sur l'un des boutons SYSTEM CONTROL FUNCTION avant d'utiliser le récepteur (etc.).

Spécifications Section amplificateur

Stereo mode	(8 ohms at 20 Hz
	20 kHz less than 0.09%
	total harmonic distortion)
	100W + 100W
	(STR-DE515/DE415/D360Z)
	60W + 60W
	(STR-DE315)
Surround mode	(8 ohms at 1 kHz, THD 0.8 %)
	Front:
	STR-DE515:
	100 W/ch
	STR-DE415 /D360Z:
	100 W/ch
	STR-DE315:
	60 W/ch
	Center: (Pro Logic Mode)
	STR-DE515:
	100 W
	STR-DE415 /D360Z:
	100 W
	STR-DE315:
	60 W
	Rear:
	STR-DE515:
	50 W/ch
	STR-DE415 /D360Z:
	100 W
	STR-DE315:
	60 W

Mode 5.1/DVD* (8 ohms à 1 kHz, DHT 0,8 %)

Front:	100W/ch
Center:	100W/ch
Rear:	50W/ch

Frequency response	PHONO**: RIAA equalization curve ±0.5 dB
	TV/DBS, CD, TAPE/ MD, VIDEO, 5.1/DVD* 10 Hz - 50 kHz ±1 dB

Entrées

	Sensitivity Impedance		S/N(weighting network, input level)
PHONO**(MM)	2.5 mV	50 kilohms	74 dB72 dB*(A, 2.5 mV)
CD,5.1/DVD*	200 mV
TAPE/MD, TV/DBS, VIDEO	150 mV	50 kilohms	82 dB82 dB***(A, 150 mV)
			*** 78 IHF

Outputs	TAPE/MD REC OUT: Voltage: 150 mV, Impedance: 10 kilohmsVIDEO AUDIO OUT: Voltage: 150 mV, Impedance: 10 kilohmsWOOFER/MIX AUDIO OUT (STR-DE515/DE415)Voltage: 2 VImpedance: 10 kilohmsPHONES: Accepts low and high impedance headphones	General
		System	Tuner section: PLL quartz-locked digital synthesizer systemPreamplifier section: Low-noise NF type equalizerPower amplifier section: Pure-complimentary SEPP
		Power requirements	120 V AC, 60 Hz
Muting	Full mute	Power consumption	STR-DE515:330 VA
BASS BOOST	+10 dB at 70 Hz		STR-DE415/D360Z:285 VA
TONE	±8 dB at 100 Hz and 10 kHz		STR-DE315:220 VA
FM tuner section		AC outlets	1 switched, total 120 W/1A Max
Tuning range	87.5 - 108.0 MHz	Dimensions	430 x 148 x 295 mm(17 x 5 7 /n x 11 5 /n inches)
Antenna terminals	75 ohms, unbalanced300 ohms, balanced
Sensitivity	Mono: 18.3 dBf, 4.5 μVStereo: 38.3 dBf, 45 μV	Mass (Approx.)	STR-DE515:7.9 kg (17 lb 6 oz)STR-DE415/D360Z:7.4 kg (16 lb 5 oz)
Usable sensitivity	11.2 dBf, 2 μV (IHF)		STR-DE315:5.1 kg (13 lb 7 oz)
S/N	Mono: 76 dBStereo: 70 dB
Harmonic distortion at 1 KHz Separation	Mono: 0.3 %Stereo: 0.5 %45 dB at 1 kHz	Supplied accessories	FM wire antenna (1)AM loop antenna (1)Remote controller (remote) (1)Size AA (R6) batteries (2)
Frequency response	30 Hz - 15 kHz -0.5-2 dB
Selectivity	60 dB at 400 kHz	* 5.1/DVD is for STR-DE515 only.** except STR-DE315Design and specifications are subject to change without notice.
AM tuner section
Tuning range	530 - 1710 kHz(10kHz STEP)
Antenna	Loop antenna
Usable sensitivity	50 dB/m (at 1,000 kHz)
S/N	54 dB (at 50 mV/m)
Harmonic distortion	0.5 % (50 mV/m,400 Hz)
Selectivity	At 10 kHz: 40 dB
Video section (except STR-DE315)
Inputs	VIDEO, TV/DBS, 5.1/DVD*:1 Vp-p 75 ohms
Outputs	VIDEO:1 Vp-p 75 ohmsMONITOR:1 Vp-p 75 ohms

Glossaire

Mode central

Réglage des enceintes pour améliorer le mode Dolby Pro Logic Surround. Pour obtenir le meilleur son surround possible, sélectionnez l'un des quatre modes centraux suivants en fonction de votre système d'enceintes.

• Mode NORMAL

Sélectionnez le mode NORMAL si vous avez des enceintes avant et arrière et une petite enceinte centrale. Comme une petite enceinte ne peut pas produire suffisamment de graves, le son des graves du canal central est émis par les enceintes avant.

- Mode WIDE

Sélectionnez le mode WIDE si vous avez des enceintes avant et arrière et une grande enceinte centrale. Avec le mode WIDE, vous pouvez profiter pleinement du son Dolby Surround.

• Mode PHANTOM

Sélectionnez le mode PHANTOM si vous avez des enceintes avant et arrière mais pas d'enceinte centrale. Le son du canal central est alors émis par les enceintes avant.

• Mode 3 CH LOGIC

Sélectionnez le mode 3 CH LOGIC si vous avez des enceintes avant et centrale mais pas d'enceinte arrière. Le son du canal arrière est alors émis par les enceintes avant pour vous permettre de profiter d'une partie de l'effet surround sans utiliser d'enceintes arrière.

Temps de retard

Décalage temporel entre le son surround émis par les enceintes avant et celui émis par les enceintes arrière. En ajustant le temps de retard des enceintes arrière, vous pouvez obtenir une sensation de présence. Allongez le temps de retard si les enceintes arrière sont placées dans une petite pièce ou près de votre position d'écoute, et raccourcissez-le si elles sont placées dans une grande pièce ou éloignées de votre position d'écoute.

Accord direct

Méthode d'accord qui permet de saisir directement la fréquence d'une station à l'aide des touches numériques. Utilisez cette méthode si vous connaissez la fréquence de la station souhaitée.

Dolby Pro Logic Surround

Système de décodage du son Dolby Surround standardisé dans les émissions télévisées et les films. Par rapport à l'ancien système Dolby Surround, le Dolby Pro Logic Surround améliore l'image sonore en utilisant quatre canaux distincts : les effets sonores hors écran, les dialogues à l'écran, le balayage gauche-droite et la musique. Ces canaux manipulent le son pour être entendu et renforcent l'action à l'écran. Pour profiter du Dolby Pro Logic, vous devez disposer d'au moins une paire d'enceintes arrière et/ou d'une enceinte centrale. Vous devez également sélectionner le mode central approprié pour profiter pleinement de l'effet.

ENTRÉE 5.1

Prise utilisée pour saisir les signaux audio décodés à partir du format audio Dolby Digital AC-3. Ces prises sont généralement connectées à un décodeur AC-3 ou à un lecteur DVD équipé d'un décodeur AC-3. Cette connexion permet à l'amplificateur de reproduire un son surround 5.1 canaux.

Station préréglée

Station de radiodiffusion mémorisée dans le récepteur. Une fois que vous avez « préréglé » des stations, vous n'avez plus besoin de les rechercher. Chaque station préréglée se voit attribuer un numéro de préréglage, ce qui permet de les syntoniser rapidement.

Son surround

Un son se compose de trois éléments : le son direct, les réflexions précoces et le son réverbéré. L'acoustique du lieu où vous entendez le son influence la manière dont ces trois éléments sont perçus. Ces éléments sonores se combinent de telle sorte que vous pouvez réellement ressentir la taille et le type d'une salle de concert.

- Types de son

Son de test

Signal émis par le récepteur pour régler le volume des enceintes. Le son de test est émis comme suit :

- Dans un système avec une enceinte centrale (modes NORMAL/WIDE/3 CH LOGIC) Le son de test est émis successivement par les enceintes avant gauche, centrale, avant droite et arrière.

- Dans un système sans enceinte centrale (mode PHANTOM) Le son de test est émis en alternance par les enceintes avant et arrière.

A. B

Réglage

temps de retard 16

volume des enceintes 16

tonalité 9

volume 8

Branchement des antennes 5

Branchement des composants audio 5,

6

Réglage automatique 11

Fonctionnement en arrière-plan 10

C

Mode central 15,19

Mode NORMAL 15,19

Mode PHANTOM 15,19

Mode LOGIQUE 3 CH 15, 19

Mode LARGE 15, 19

Connexion. Voir Raccordements

D

Temps de retard 16,19

Réglage direct 11,19

Dolby Pro Logic

Surround 19

pour en tirer le meilleur parti 15

Dolby Surround son 14,19

mode central 16,19

Doublage. Voir Enregistrement

E, F, G

Montage. Voir Enregistrement

H, I, J, K, L, M

Branchements

Cordon d'alimentation CA 8

antennes 5

composants audio 5,6

aperçu 4

haut-parleurs 6,7

composant vidéo 7

N, O

mode NORMAL 15,19

P

PHANTOM mode 15, 19

Preset station 19

Presetting

radio stations 12

Preset tuning 12

Program source

selecting 8,9

Q

Quick reference guide 23

R

Random Music Sensor 22

Rear panel 5,6,7,8,21

Receiving broadcasts

directly 11

en utilisant les stations préréglées 12

Enregistrement

sur une cassette 13

sur une cassette vidéo 13

Touches de la télécommande 9, 10, 22

fonctionnement en arrière-plan 10

S

Balayage

stations préréglées 12

stations de radio 11

Sélection d'une source de programme 8

en utilisant la télécommande 9

Enceintes

connexion 6,7

impédance 18

placement 6

sélection du système d'enceintes 7

Mémorisation des stations de radio. Voir

Préréglage

Son surround 14,19

T

Test de tonalité 16,19

Mode 3 CH LOGIC 15,19

Dépannage 17

Accord. Voir Réception

des émissions

U

Déballage 4

V

Connexions des composants vidéo 7

W, X, Y, Z

Regarder/écouter des vidéos

programmes 9

Mode WIDE 15,19

STR- DE515/DE415/D360Z

① ANTENNE (AM/FM) ② borne de terre 3 PHONO 4 CD 5 TAPE/MD 6 TV/DBS 7 VIDEO 8 MONITOR

9 5.1/DVD (Audio/Video) (STR-DE515 uniquement) 10 WOOFER (Sortie audio) (STR-DE515 uniquement) MIX OUT (Sortie audio) (STR-DE415 uniquement) 11 Cordon d'alimentation secteur 12 PRISE SECTEUR COMMUTÉE

13 ENCEINTES AVANT (A/B) 14 ENCEINTE SURROUND (CENTRALE) 15 ENCEINTES SURROUND (ARRIÈRE) 16 ENCEINTES ARRIÈRE SANS FIL (STR-DE515 uniquement)

STR-DE315

① ANTENNE (AM/FM) ② borne de terre 3 CD 4 TAPE/MD 5 TV/DBS

6 VIDEO 7 Cordon d'alimentation secteur 8 PRISE SECTEUR COMMUTÉE 9 ENCEINTES AVANT (A/B)

10 ENCEINTE SURROUND (CENTRALE) 11 ENCEINTES SURROUND (ARRIÈRE)

Pour les boutons non décrits sur les pages précédentes et les boutons dont les noms diffèrent de ceux de l'unité principale.

Remote Button	Operates	Function
0-9	Receiver	Selects preset numbers.
	CD player/MD recorder/DVD player	Selects track numbers. 0 selects track 10.
	TV/VCR/DBS	Selects channel numbers.
>10	CD player/ Tape deck/ MD recorder	Selects track numbers over 10.
CH/PRESET +/-	Receiver	Scans and selects preset stations.
	TV/VCR/DBS	Selects preset channels.
D. SKIP	CD player	Skips discs (CD player with multi-disc changer only).
DISC	CD player	Select discs (Mega storage CD player only).
◀◀/▶▶	CD player/ DVD player	Searches tracks (forward or backward).
	Tape deck/MD recorder/VCR	Fastforwards or rewinds.
◀◀/▶▶	CD player/ MD recorder	Skips tracks.
II	CD player/ Tape deck/MD recorder/VCR/ DVD player	Pauses play or record. (Also starts recording with components in record standby.)
▶	CD player/ Tape deck/MD recorder/VCR/ DVD player	Starts play.
■	CD player/ Tape deck/MD recorder/VCR/ DVD player	Stops play.
◀	Tape deck	Starts play on the reverse side.
●	Tape deck	Sets tape decks to the record standby mode.
●+▶	Tape deck/ MD recorder/ VCR	Starts recording when pressed with ▶ (or ◀ on tape deck).

Remote Button	Operates	Function
RMS DIRECTION	Tape deck	Selects tape direction (for tape decks with the RMS* function.)
RMS CLEAR	Tape deck	Clears RMS* program (for tape decks with the RMS function.)
RMS/START	Tape deck	Programs tracks (tape deck with the RMS* function only).
ENTER	TV/VCR/DBS	Changes channels when used with 0-9.
TV/VIDEO	TV/VCR	Selects input signal: TV input or video input.
VISUAL POWER	TV/VCR/LD Player/DBS/DVD player	Turns on or off the power.
TV CONTROL	TV	Turns on the TV, switches the input to "TV," and sets the remote to operate the TV.
-/-	TV	Selects the channel entry mode, either one or two digit (in Europe only).
SUB CH +/-	TV	Selects preset channels for the small picture.**
POSITION	TV	Changes the position of the small picture.**
SWAP	TV	Swaps the small and the large picture.**
P IN P	TV	Activates the picture-in-picture function.**
JUMP	TV	Jumps back and forth between the previous and current channels.
ANT TV/VTR	VCR	Selects output signal from the antenna terminal: TV signal or VCR program.

* RMS: Random Music Sensor ** Uniquement pour les téléviseurs Sony avec fonction image dans l'image

Guide de référence rapide

Réception des émissions (accord direct)

Préréglage des stations de radio

Sélection d'un composant

Balayage des stations de radio (accord automatique)

Réception des stations préréglées

Utilisation des champs sonores préprogrammés

Balayage des stations préréglées
