MODE D'EMPLOI IF-40HAS FAGOR

Consigne de sécurité ____ 32
Respect de l'environnement 32
• Description de votre appareil ____ 33

1 / INSTALLATION DE VOTRE APPAREIL

Choix de l'emplacement 34
Encastrement 34
Branchement 35

2 / UTILISATION DE VOTRE APPAREIL

• Description de votre dessus ____ 36
- Récipients pour l'induction 37
- Quelle zone de cuisson utiliser en fonction de votre récipient ? ____ 37
• Description des commandes ____ 38
- Mise en marche 38
- Réglage de la puissance 38
- Réglage des minuteries 38
- Utilisation “sécurité enfants” ____ 38
- Sécurités en fonctionnement 39

3 / ENTRETIEN COURANT DE VOTRE APPAREIL

Préserver votre appareil 40
Entretenir votre appareil ____ 40

4 / MESSAGES PARTICULIERS, INCIDENTS

• A la mise en service ____ 41
• A la mise en marche ____ 41
- En cours d'utilisation ____ 41

5 / TABLEAU DE CUISSON

- Tableau de cuisson par plats 42

6 / SERVICE APRES-VENTE ET RELATIONS CONSOMMATEURS 43

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à l'évolution technique.

FAGOR IF-40HAS - / SERVICE APRES-VENTE ET RELATIONS CONSOMMATEURS 43 - 1

Important

Avant d'installer et d'utiliser votre appareil, veuillez lire attentivement ce guide d'installation et d'utilisation qui vous permettra de vous familiariser très rapidement avec son fonctionnement.

• CONSIGNES DE SÉCURITÉ

Nous avons conçu cette table de cuisson pour une utilisation par des particuliers dans un lieu d'habitation.

Ces tables de cuisson destinées exclusivement à la cuisson des boissons et denrées alimentaires ne contiennent aucun composant à base d'amiante.

• Chaleur résiduelle

Une zone de cuisson peut rester chaude quelques minutes après son utilisation.

Un "H" s'affiche durant cette période.

Evitez alors de toucher les zones concernées.

- Sécurité enfant

Votre table possède une sécurité enfant qui verrouille son utilisation à l'arrêt ou en cours de cuisson (voir chapitre : utilisation de la sécurité enfant).

Ne pas oublier de déverrouiller avant réutilisation.

- Pour les utilisateurs de stimulateurs cardiaques et implants actifs.

Le fonctionnement de la table est conforme aux normes de perturbations électromagnétiques en vigueur et répond ainsi parfaitement aux exigences légales (directives 89/336/CEE).

Pour qu'il n'y ait pas d'interférences entre votre table de cuisson et un stimulateur cardiaque, il faut que ce dernier soit conçu et réglé en conformité avec la réglementation qui le concerne.

A cet égard, nous ne pouvons vous garantir que la seule conformité de notre propre produit.

En ce qui concerne celle du stimulateur cardiaque ou d'éventuelles incompatibilités, vous pouvez vous renseigner auprès de son fabricant ou votre médecin traitant.

Danger électrique

Assurez vous que le câble d'alimentation d'un appareil électrique branché à proximité de la table, n'est pas en contact avec les zones de cuisson.

Si une fêlure dans la surface du verre apparaît, déconnectez immédiatement votre appareil pour éviter un risque de choc électrique.

Pour cela enlevez les fusibles ou actionnez le disjoncteur.

Ne plus utiliser votre table avant changement du dessus verre.

• RESPECT DE L'ENVIRONNEMENT

- Les matériaux d'emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.

FAGOR IF-40HAS - • RESPECT DE L'ENVIRONNEMENT - 1

- Votre appareil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que les appareils usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage des appareils qu'organise votre fabricant sera ainsi réalisé dans les meilleures conditions, conformément à la directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques. Adressez vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.

- Nous vous remercions pour votre collaboration à la protection de l'environnement.

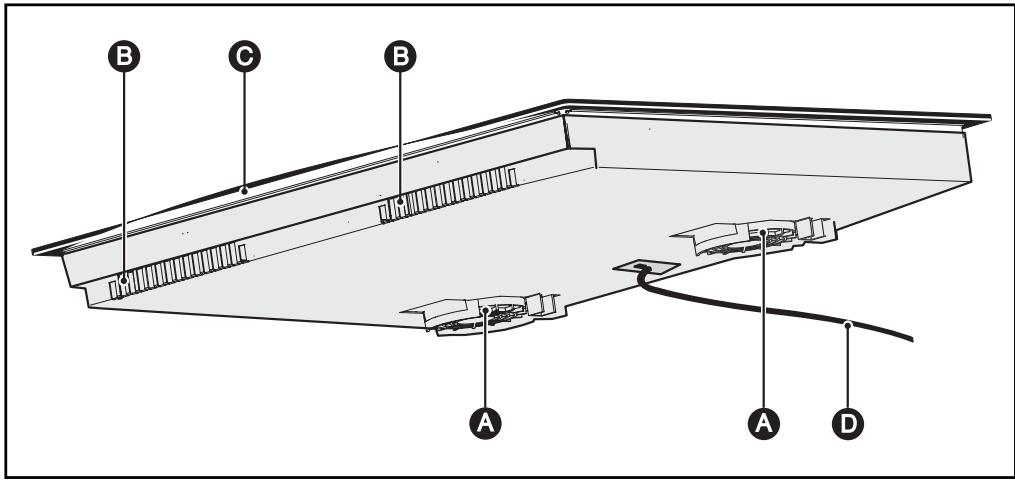

- DESCRIPTION DE VOTRE APPAREIL

FAGOR IF-40HAS - - DESCRIPTION DE VOTRE APPAREIL - 1

A Entrée d'air
B Sortie d'air
© Verre vitrocéramique
D Cordon d'alimentation

FAGOR IF-40HAS - - DESCRIPTION DE VOTRE APPAREIL - 2


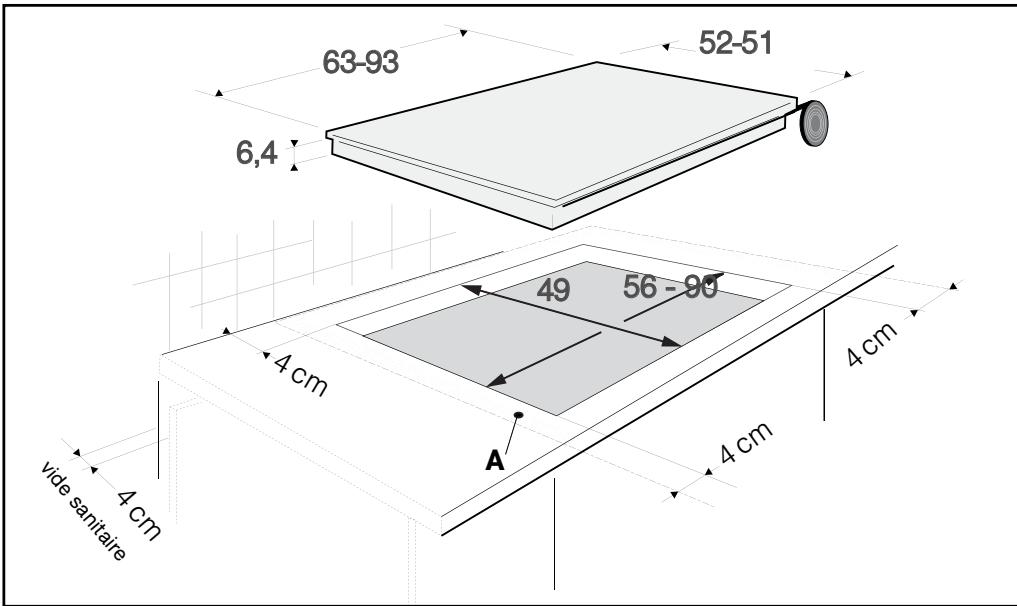

- CHOIX DE L'EMPLACEMENT

Votre appareil doit être placé de manière à ce que la fiche de prise de courant soit accessible.

La distance entre le bord de votre appareil et le mur (ou cloison) latéral ou arrière doit être au minimum de 4 cm (zone A).

Votre appareil peut être encastré sans aucune contrainte au dessus d'un meuble, d'un four ou d'un appareil électroménager encastrable.

Vérifiez seulement que les entrées d'air et sorties d'air soient bien dégagées (voir chapitre "description de votre appareil").

• ENCASTREMENT

Se conformer au croquis ci-dessus.

Collez le joint mousse en dessous de votre appareil en suivant le pourtour des surfaces en appui sur votre plan de travail. Il assurera ainsi une bonne étanchéité avec le plan de travail.

FAGOR IF-40HAS - • ENCASTREMENT - 1

Conseil

Si votre four est situé sous votre table visson, les sécurités thermiques de la interdisent l'utilisation simultanée de ci et du four en mode pyrolyse.

Votre table est équipée d'un système de sécurité anti-surchauffe.

Cette sécurité peut par exemple être activée en cas d'installation au-dessus d'un four insuffisamment isolé. Des petits traits s'affichent alors dans les zones de commande. Dans ce cas, nous vous recommandons d'augmenter l'aération de votre table de cuisson en pratiquant une ouverture sur le côté de votre meuble

FAGOR IF-40HAS - Conseil - 1

Attention

Veillez impérativement à ce que les entrées d'air situées sous votre appareil de cuisson restent toujours bien dégagées.

Dans tous les cas d'installation, votre table à induction a besoin d'une bonne aération.

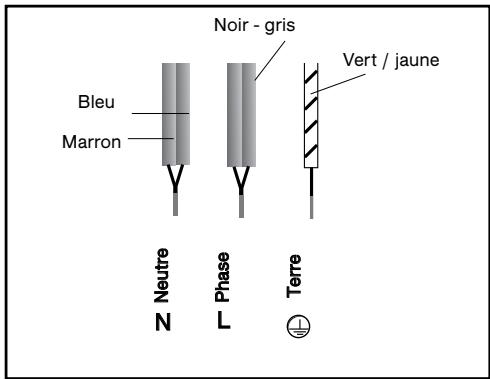

- BRANCHEMENT

- Branchement 220-240 V monophasé Fusible 32 ampères.

FAGOR IF-40HAS - - BRANCHEMENT - 1

Ces tables doivent être branchées sur le réseau par l'intermédiaire d'une prise de courant conforme à la publication CEI 60083 ou d'un dispositif à coupure omnipolaire conforme aux règles d'installations en vigueur.

A la mise sous tension de votre table, ou après une coupure de courant prolongée, un codage lumineux apparaît sur le clavier de commande. Il disparaît automatiquement au bout de 30 secondes environ, ou dès le premier appui sur une touche quelconque du clavier. Cet affichage est normal et réservé le cas échéant à votre service après vente. En aucun cas l'utilisateur de la table ne doit en tenir compte.

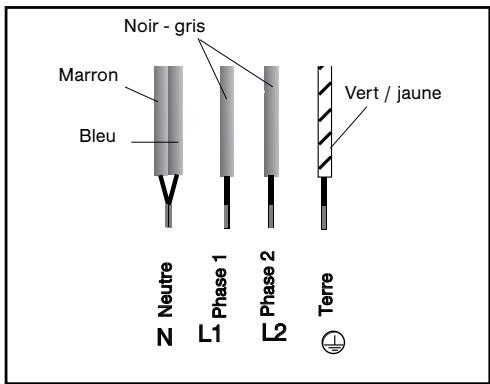

- Branchement 400 V 2N triphasé

Fusible 16 ampères.

Séparez les 2 fils de phase L1, L2 avant branchement.

FAGOR IF-40HAS - - Branchement 400 V 2N triphasé - 1

Lors d'un branchement 400 V 2N triphasé, en cas de dysfonctionnement de votre table, vérifiez que le fil neutre est bien connecté.

FAGOR IF-40HAS - - Branchement 400 V 2N triphasé - 2

Attention

Si le câble est endommagé, il doit être remplacé par le fabricant, son service après vente ou une personne de qualification similaire afin d'éviter un danger.

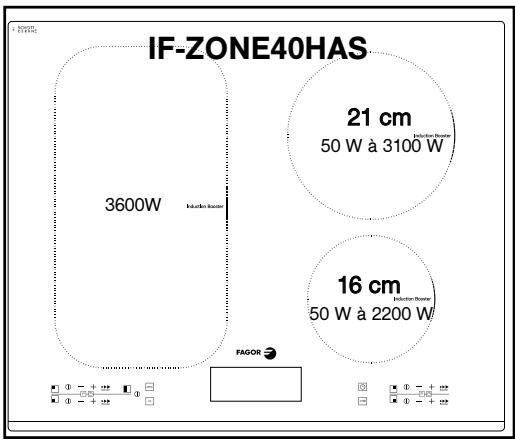

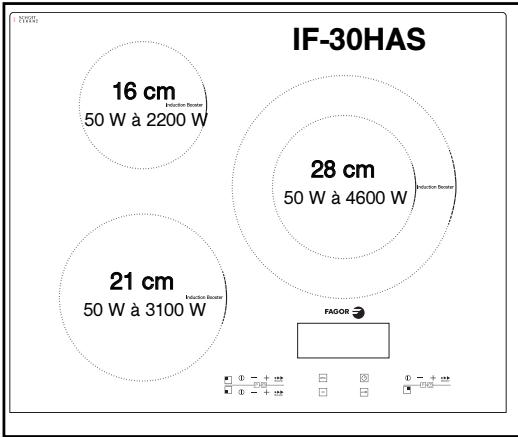

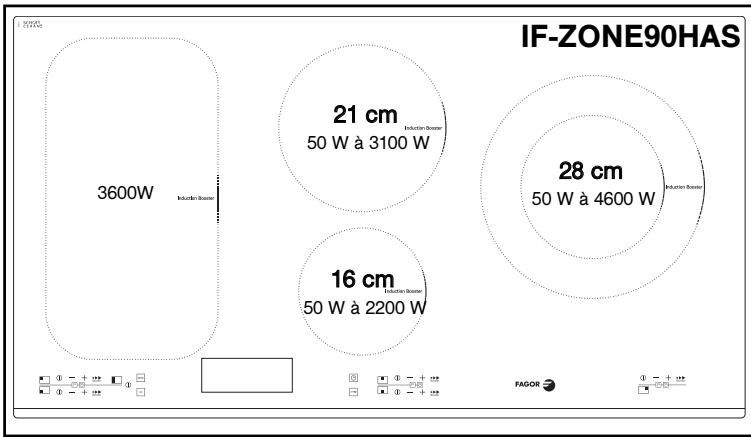

• DESCRIPTION DE VOTRE DESSUS

FAGOR IF-40HAS - • DESCRIPTION DE VOTRE DESSUS - 1

bubble

| Label | Value | |-------|-------| | 3600W | Induction Source | | 21 cm | 50 W à 3100 W | | 16 cm | 50 W à 2200 W | | 28 cm | 50 W à 4600 W | IF-ZONE90HAS

FAGOR IF-40HAS - • DESCRIPTION DE VOTRE DESSUS - 2

FAGOR IF-40HAS - • DESCRIPTION DE VOTRE DESSUS - 3

bubble

| Product Size (cm) | Power Consumption (W) | | ----------------- | --------------------- | | 18 cm | 50 W à 2800 W | | 22 cm | 50 W à 4000 W | | 16 cm | 50 W à 2200 W |

FAGOR IF-40HAS - • DESCRIPTION DE VOTRE DESSUS - 4

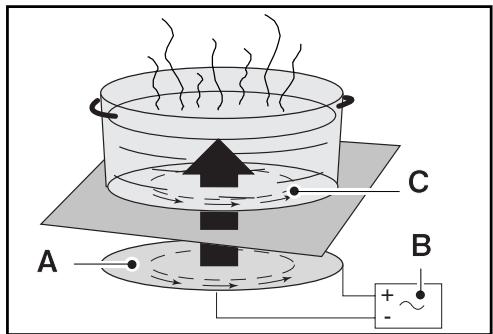

• Principe de l'induction

FAGOR IF-40HAS - • Principe de l'induction - 1

A Inducteur
B Circuit électronique
© Courants induits

Le principe de l'induction repose sur un phénomène magnétique.

Lorsque vous posez votre récipient sur une zone de cuisson et que vous mettez en marche, les circuits électroniques de votre table de cuisson produisent des courants "induits" dans le fond du récipient et élèvent instantanément sa température. Cette chaleur est alors transmise aux aliments qui mijotent ou sont saisis en fonction de vos réglages.

- Les récipients

La plupart des récipients sont compatibles avec l'induction.

Seuls le verre, la terre, l'aluminium sans fond spécial, le cuivre et certains inox non magnétiques ne fonctionnement pas avec la cuisson induction.

Nous vous suggérons de choisir des récipients à fond épais et plat. La chaleur sera mieux répartie et la cuisson plus homogène.

- QUELLE ZONE DE CUISSON UTILISER EN FONCTION DE VOTRE RECIPIENT ?

Zone de cuisson*	Récipient à utiliser
16 cm	10 ..... 18 cm
18 cm	12 ..... 22 cm
21 cm	18 ..... 24 cm
23 cm	12..... 26 cm
28 cm	12 ..... 32 cm

* suivant modèle

FAGOR IF-40HAS - - QUELLE ZONE DE CUISSON UTILISER EN FONCTION DE VOTRE RECIPIENT ? - 1

Conseil

Pour vérifier si votre récipient

convient :

Posez-le sur une zone de cuisson en puissance 4.

Si l'afficheur reste fixe, votre récipient est compatible.

S'il clignote, votre récipient n'est pas utilisable en induction.

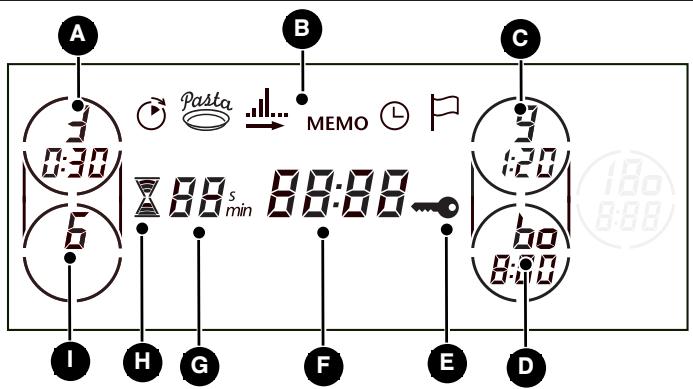

• PRESENTATION DE L'AFFICHEUR

FAGOR IF-40HAS - • PRESENTATION DE L'AFFICHEUR - 1

A Affichage du foyer arrière gauche ou Evolis
B Indicateur du mode de fonction choisi
C Affichage du foyer arrière droit
D Affichage du foyer avant droit
E Indicateur de verrouillage clavier (sécurité enfants).
F Affichage de l'horloge
G Affichage du minuteur indépendant
H Indicateur du minuteur indépendant
I Affichage du foyer avant gauche

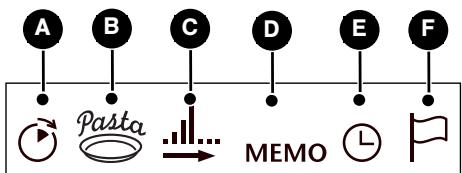

- PRESENTATION DES TOUCHES DE FONCTION

FAGOR IF-40HAS - - PRESENTATION DES TOUCHES DE FONCTION - 1

A Tempo
B Pasta
C Total
D Memo
E Mise à l'heure
F Langue

Au cours de vos manipulations, une ligne de texte apparaît dans l'afficheur pour vous guider dans vos réglages.

Remarques : Pour valider vos choix :

- appuyez sur la touche OK

ou la validation se fera automatiquement au bout de quelques secondes.

• Comment choisir la langue

FAGOR IF-40HAS - • Comment choisir la langue - 1

Le français est la langue affichée par défaut. Si vous désirez accéder aux autres langues, appuyez sur la touche MENU jusqu'à faire cli-gnoter l'indicateur Plusieurs choix s'offrent à vous :

English OK

Français OK

Espanol OK

Portuguêsê SE OK

Deutsch OK

Validez.

FAGOR IF-40HAS - • Comment choisir la langue - 2

FAGOR IF-40HAS - • Comment choisir la langue - 3

• Comment régler l'heure

FAGOR IF-40HAS - • Comment régler l'heure - 1

- A la mise sous tension

L'afficheur clignote à 12:00.

Réglez l'heure en appuyant sur les touches + et - de n'importe quel foyer (le maintien de la touche permet d'obtenir un défilement rapide).

Exemple : 12H30.

Validez.

L'affichage ne clignote plus.

FAGOR IF-40HAS - • Comment régler l'heure - 2

• Comment modifier l'heure

FAGOR IF-40HAS - • Comment modifier l'heure - 1

- Pour remettre l'horloge à l'heure

Appuyez sur la touche MENU jusqu'à faire clignoter l'indicateur Ⓛ

Un bip sonore indique que le réglage est alors possible.

Ajustez le réglage de l'heure avec les touches + et - de n'importe quel foyer.

Validez.

FAGOR IF-40HAS - • Comment modifier l'heure - 2

FAGOR IF-40HAS - • Comment modifier l'heure - 3


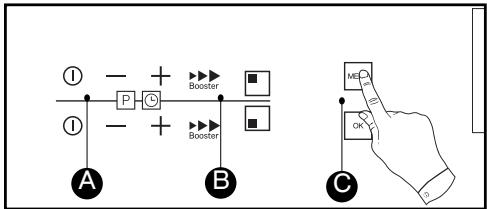

• DESCRIPTION DES COMMANDES

FAGOR IF-40HAS - • DESCRIPTION DES COMMANDES - 1

• MISE EN MARCHE

Appuyez sur la touche marche/arrêt de la zone à utiliser. Un "0" clignote dans l'afficheur du foyer sélectionné et un bip signale que la zone est allumée. Vous pouvez alors choisir la puissance désirée avec les touches “-” ou “+” du foyer sélectionné.

Sans demande de puissance de votre part, la zone de cuisson s'éteindra automatiquement après quelques secondes.

• ARRÊT

Faîtes un appui sur la touche marche /arrêt de la zone sélectionnée ou revenez à zéro avec la touche “-”.

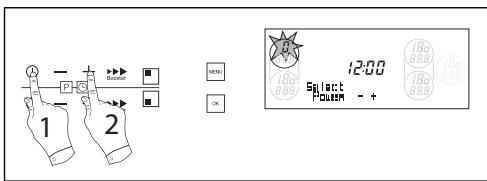

• RÉGLAGE DE LA PUISSANCE

Appuyez sur les touches - ou + de puissance. Lors de la mise en marche vous pouvez passer directement aux présélections de puissance "bo", 10 et 6 par des appuis successifs sur la touche >.

Réglage de la présélection de puissance

Cette fonction permet de modifier les niveaux de puissance définis dans les présélections (excepté pour le BOOST).

Votre zone de cuisson doit être éteinte.
Faîtes un appui long sur la touche >.
6 et "doux - +" s'affiche dans la ligne de texte. Réglez la nouvelle puissance par appui sur la touche - ou +. Validez sur OK.
Puis 10 "vif -+" s'affiche dans la ligne de texte, Réglez, et validez sur OK.

Nota : Les niveaux de puissance des présélections sont identiques sur tous les foyers :

- de 1 et 7 pour le premier appui

- de 8 et 12 pour le second.

A Touche de marche/arrêt.
B Touches de puissance ou de minuterie.
© Touches de présélection puissance

FAGOR IF-40HAS - Réglage de la présélection de puissance - 1

La zone de l'afficheur peut devenir rouge durant l'utilisation de la table. Cela ne gène en rien le bon fonctionnement de l'appareil. L'afficheur redevient normal une fois l'utilisation terminée.

• TOTAL →

Cette fonction permet d'enchaîner 2 niveaux de puissance et de durée différentes, par exemple d'enchaîner les fonctions saisir et mijoter.

Si vous désirez accéder à cette fonction appuyez sur la touche MENU jusqu'à faire cli-gnoter l'indicateur

- Validez en appuyant sur la touche OK.

Un bip sonore vous indique que le réglage est alors possible.

- Choisissez la zone de cuisson concernée en appuyant sur Ⓘ.

- Réglez le premier niveau de puissance avec les touches - +, puis validez sur OK.

- Sélectionnez la durée du premier niveau de puissance avec les touches - +, puis validez sur OK.

Sélectionnez le deuxième niveau de puissance avec les touches - +, puis validez sur OK..

- Réglez le deuxième niveau de puissance avec les touches - +, puis validez sur OK.

Après la dernière validation sur OK, la cuisson démarre avec les paramètres enregistrés. Un bip sonore retentit à la fin de la cuisson.

Nota : Cette fonction n'est utilisable que sur un seul foyer à la fois.

12:30

Fonction Total OK
