Type de produit	Lave-linge séchant
Marque	FAGOR
Modèle	F-3611X
Capacité de lavage	6 kg
Capacité de séchage	4 kg (lavage + séchage)
Nombre de programmes	16 programmes (lavage, séchage, combinés)
Vitesse d'essorage maximale	Variable selon programme, jusqu'à 1200 tr/min (estimation)
Alimentation électrique	230 V ~ 50 Hz
Puissance maximale	Environ 2200 W (estimation)
Fonctions principales	Départ différé, super rinçage, super rapide, repassage facile, verrouillage enfants, séchage normal/délicat
Type de chargement	Frontal
Nombre de bacs à produits	3 compartiments (lessive, assouplissant, prélavage)

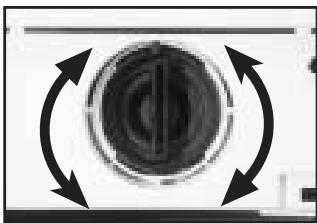

Filtre de vidange accessible	Oui, situé en bas à l'avant
Niveau sonore (essorage)	Environ 75 dB (estimation)
Classe énergétique	A (estimation, selon année)
Entretien et nettoyage	Nettoyage régulier du bac à produits et du filtre de vidange
Sécurité	Verrouillage de porte, sécurité enfants (verrouillage des touches), protection anti-débordement
Pièces détachées et réparabilité	Pièces disponibles via service après-vente agréé (tél. [phone])
Informations générales	Pieds réglables, possibilité de modification du sens d'ouverture de la porte, compatible installation sous plan

FOIRE AUX QUESTIONS - F-3611X FAGOR

Comment débrider le lave-linge avant la première utilisation ?

Dévissez les vis des traverses en plastique à l'arrière, retirez les 3 brides métalliques, puis recouvrez les orifices avec les traverses. Conservez les brides pour un futur transport.

Quel est le programme adapté pour du linge très sale ?

Utilisez un programme long avec prélavage, par exemple le programme 7 (Prélavage 60°C) pour coton blanc ou couleurs résistantes. La température peut être ajustée.

Comment activer la sécurité enfants (verrouillage) ?

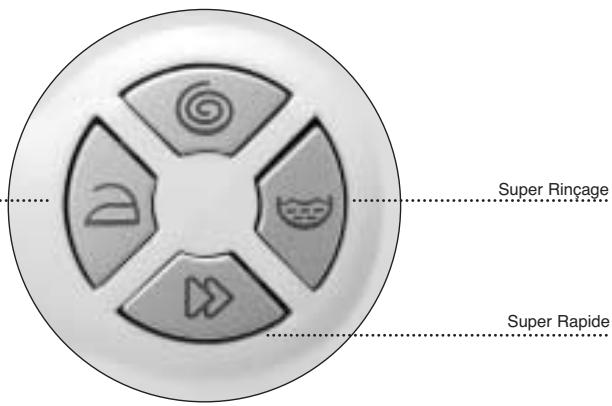

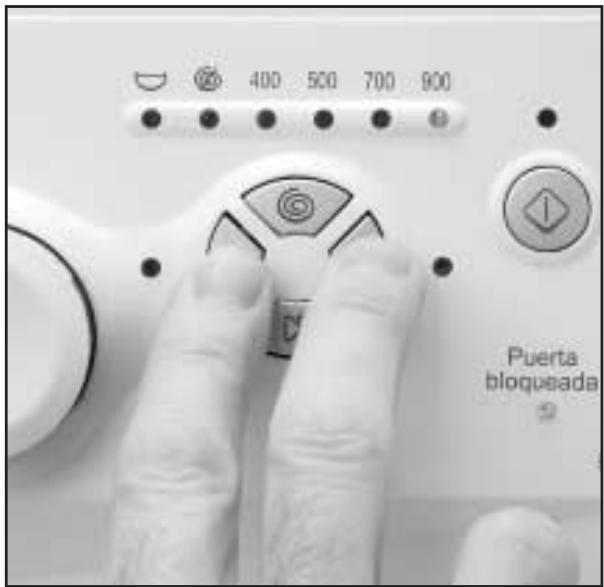

Appuyez simultanément sur les touches Super Rinçage et Repassage Facile pendant 3 secondes. Le voyant de la touche Marche clignote pour confirmer. Pour désactiver, répétez l'opération.

Que faire si le lave-linge affiche une erreur F01 (pas de remplissage) ?

Vérifiez que le robinet d'eau est ouvert, que le filtre d'entrée d'eau n'est pas obstrué et qu'il y a une pression d'eau suffisante. Nettoyez le filtre si nécessaire.

Comment nettoyer le bac à produits ?

Retirez le bac en tirant vers l'extérieur, nettoyez les compartiments à l'eau tiède avec une brosse, surtout les siphons du compartiment à additifs. Remettez en place après séchage.

Puis-je ouvrir la porte pendant un cycle ?

Généralement non, la porte est verrouillée en cours de cycle pour des raisons de sécurité. Si vous devez ouvrir, mettez la machine en pause (touche Marche) et attendez que le déverrouillage automatique se produise (environ 2 minutes après l'arrêt).

Quelle est la capacité maximale pour un lavage avec séchage ?

Pour un cycle lavage + séchage, ne dépassez pas 4 kg de linge. Pour un séchage seul, 4 kg pour le coton et 1,5 kg pour les synthétiques.

Comment changer le sens d'ouverture de la porte ?

Démontez la porte, retirez le cadre de protection et le capot interne, déplacez les charnières de l'autre côté, puis remontez. Reportez-vous à la section 'Habillage' de la notice pour les détails.

Mon lave-linge vibre beaucoup, que faire ?

Assurez-vous que les cales de transport ont été retirées, que la machine est de niveau (pieds réglables) et que le linge est bien réparti dans le tambour. Évitez de surcharger.

Comment effectuer un premier lavage avant d'utiliser la machine ?

Sélectionnez le programme 5 (Normal 60°C) sans linge ni détergent, puis appuyez sur Marche. Cela permet de vérifier l'installation et de nettoyer l'intérieur de l'appareil.

MODE D'EMPLOI F-3611X FAGOR

Pendant un délai de SIX MOIS à compter de la date de réception de cet appareil, le titulaire de la garantie aura droit à la réparation totalement gratuite des vices ou défauts de fabrication et aux dommages et intérêts éventuellement occasionnés. Si la réparation effectuée ne s'avère pas satisfaisante et si l'appareil ne se trouve pas en conditions optimales pour répondre à l'usage auquel il est destiné, le titulaire de la garantie aura droit au remplacement de l'appareil par un autre aux caractéristiques identiques ou au remboursement du prix réglé.

Outre la garantie établie ci-dessus, le GARANT, pendant les SIX MOIS postérieurs à la date d'échéance de la présente garantie, assure au titre de la garantie la gratuité des pièces de rechange, uniquement le coût de déplacement et de la main d'œuvre seront à la charge du client.

Sont exclusifs de cette garantie les pannes causées par une utilisation ou installation non conforme aux instructions, par une énergie ou combustible inadéquats ou par la manipulation d'appareil par du personnel technique non agréé par le GARANT. Uniquement dans de tels cas, le coût total de la réparation sera à la charge du client.

Cette garantie ne couvre pas les pannes causées par force majeure (phénomènes atmosphériques ou géologiques), ni ces causes par une installation incorrecte ou hors de la légalité (voltage, pression de gaz ou d'eau non conforme aux normes en vigueur).

La manipulation de la Plaque Signalétique de l'appareil ou du contenu de ce Certificat, ainsi que l'intervention de personnel non agréé, annule la présente Garantie.

À cet effet, ne sont pas considérés comme intervention : le démontage, l'installation ou le débridage de l'appareil par le client.

TRÉS IMPORTANT: POUR L'APPLICATION DE CETTE GARANTIE, IL EST INDISPENSABLE QUE LE CLIENT ACCRÉDITE, AUPRES DU SERVICE TECHNIQUE AGRÉE PAR LE GARANT, LA DATE D'ACHAT ET, LE CAS ÉCHÉANT, DE RECEPTION PAR LA PRESENTATION DE LA FACTURE OFFICIELLE D'ACHAT DE L'APPAREIL ET, LE CAS ÉCHÉANT, DU BULLETIN DE LIVRAISON, OU DU CERTIFICAT D'HABITABILITE DES LIEUX, POUR LES APPARILS ELECTROMENAGERS LIVRÉS DANS DES IMMEUBLES DE NOUvelle CONSTRUCTION.

Remarque : Tous nos techniciens possèdent le carnet correspondant avalisé par L'ANPEL (Association Nationale des Fabricants d'Electroménagers), qui les accrédite comme opérateurs du Service Officiel de la Marque. Vous aurez tout intérêt à exiger leur identification.

Valable pour l'Espagne.

GARANT : Fagor Electrodomésticos, S. Coop. NIF F-20020517. Barrio San Andrés n° 18, Apartado 49. 20500 Mondragon-Gipuzkoa.

Debridage

Dévissez les vis qui maintiennent les traverses en plastique situées à l'arrière du lave-linge.

Dévissez les 3 brides métalliques d'immobilisation de l'appareil et retirez-les.

Recouvrez les orifices avec les traverses en plastique préalablement retirées.

Important

Conservez les brides métalliques d'immobilisation, elles vous seront utiles si vous devez transporter postérieurement votre appareil.

Raccordement à la canalisation d'eau

Vous trouvez, à l'intérieur du tambour, le tube d'alimentation d'eau :

a Raccordez l'extrémité courbée du tube à l'entrée cannelée de l'électrovanne, située à l'arrière de l'appareil. b Raccordez l'autre extrémité du tube à la canalisation d'eau. Veillez, ensuite, à bien serrer l'écrou de serrage.

Il est conseillé de raccorder le tuyau de vidange à un conduit d'évacuation situé à une distance du sol comprise entre 50 et 70 cm.

Veillez à ce que le tuyau de vidange ne soit ni coincé, ni piégé, ni pinçé.

Important

Veillez à raccorder correctement le coude du tuyau à la canalisation d'eau, afin d'éviter tout risque d'inondation.

Si votre lave-linge permet le raccordement à une entrée d'eau chaude, branchez le tube cannelé rouge au robinet d'eau chaude et à l'électrovanne au filtre de couleur rouge.

Mise à niveau

Mettez à niveau l'appareil à l'aide des pieds réglables, afin de réduire les bruits et d'éviter le déplacement du lave-linge pendant le lavage.

Raccordement électrique

Consultez la plaque signalétique, située sur le hublot du lave-linge, avant de procéder au raccordement électrique. Vérifiez que la tension du secteur correspond bien à celle mentionnée sur la plaque signalétique.

Ne jamais retirer la plaque signalétique, elle contient des informations précieuses.

Important

Veillez à bien brancher votre lave-linge à une prise reliée à la terre.

L'installation électrique, la fiche, la prise de secteur, les fusibles ou le disjoncteur automatique et le compteur doivent être capables de résister à la puissance maximale mentionnée sur la plaque signalétique.

Si le cordon d'alimentation est endommagé, il doit être aussitôt remplacé par un cordon ou ensemble spécial fourni par le fabricant ou par son service après-vente.

5 Habillage

Il est possible de recouvrir aisément la porte du lave-linge de panneaux ou revêtements décoratifs, assortis aux meubles de votre cuisine. L'épaisseur de ces panneaux d'habillage ne pourrait pas dépasser les 5 mm.

a Desserrez les vis des charnières et démontez la porte du lave-linge, en la déplaçant latéralement. b Retirez le cadre de protection inférieur, en desserrant les vis. Retirez le panneau livré d'usine.

Installez le nouveau revêtement, de 3 mm ou d'épaisseur supérieure. Installez les revêtements inférieurs à 3 mm sur le panneau livré d'usine.

Remettez en place la porte, munie du nouveau panneau décoratif.

Vous avez également la possibilité de régler la hauteur de la porte décorée, afin de l'aligner aux autres meubles de la cuisine.

a) Desserrez les vis des charnières et démontez la porte du lave-linge, en la déplaçant latéralement. b) Retirez le cadre de protection inférieur, en desserrant les vis. Retirez le panneau livre d'usine. Le bas de la porte et le cadre de protection inférieur sont divisés en 7 sections de 10mm. Découpez-les selon vos besoins, pour adapter le panneau décoratif aux nouvelles dimensions. Montez le panneau décoratif, le cadre de protection et remettez en place la porte.

De plus, les lave-linge Fagor vous permettent de modifier le sens d'ouverture de la porte.

a Desserrez les vis des charnières et démontez la porte du lave-linge, en la déplaçant latéralement. b Retirez le cadre de protection inférieur, en desserrant les vis. Retirez le panneau livre d'usine, ainsi que le capot interne, en desserrant les vis de serrage. Retirez les charnières, pour les installer de l'autre côté de la porte. e Retirez la protection de la porte, pour l'installer de l'autre côté de la porte, à la place des charnières. f Remettez en place le capot, le panneau de la porte et le cadre de protection inférieur, qui accueilleront postérieurement la porte. 9 Retirez l'ancrage de fermeture situé en façade du lave-linge, en desserrant la vis de serrage et installez-le à la place de la charnière supérieure. Retirez également la butée d'arrêt et installez-la à la place de la charnière inférieure.

Pour installer la porte dans son nouvel emplacement, emboitez les charnières en déplaçant latéralement la porte. Serrez les vis.

Mise en PLACE du lave-linge sous PLAN

Vous avez la possibilité d'installer le lave-linge sous le plan de travail de votre cuisine.

S'il s'avère nécessaire de changer le couvercle de votre lave-linge, demandez le capot de protection au Service d'Assistance Technique (Tél. [phone]) et procédez comme suit :

Démontez le couvercle de votre lave-linge en desserrant les vis latérales et poussez légèrement le couvercle vers l'arrière pour le retirer.

Retirez les pièces de fixation du couvercle en desserrant les vis.

Installez et vissez le capot de protection du lave-linge, afin de pouvoir introduire l'appareil à l'emplacement souhaité.

Entretien prealable

Maintenant que votre lave-linge est correctement installé, nous vous conseillons de faire tournier votre machine sur le programme 5 à 60°C, sans linge ni détergent. Vous pourrez ainsi vérifier l'installation, les raccords et la vidange, tout en procédant à un lavage complet de l'intérieur de l'appareil, avant de procéder au premier lavage de linge.

Sélectionnez le programme 5 à 60°C

Appuyez sur la touche Marche/Arrêt

1 Preparation du LINGE avant le LAVAGE

Avant d'introduire le linge dans le tambour, veillez à bien vider les poches. Les petits objets risquent de boucher la pompe de vidange.

Triez le linge par type de textile.

Nous vous conseillons d'utiliser les programmes délicats pour les textiles fragiles. Utilisez pour les lainages les programmes spécifiquement conçus pour laver la laine.

Important

Séchage température normale

Séchage basse température

Pas de séchage en machine

Vérifiez au préalable que vos lainages peuvent être lavés en machine.

Vérifiez au préalable que votre linge peut être séché en machine.

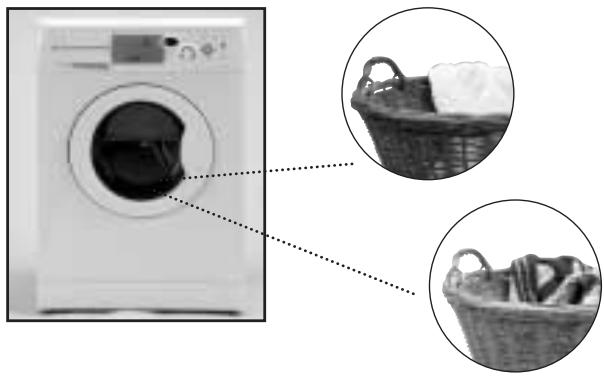

Triez les textiles selon le degré de salissure.

a Utilisez de préférence un programme court à l'eau froide pour laver le linge peu sale. b Utilisez un programme sans pré-lavage pour laver le linge pas trop sale. C Réservez les programmes longs avec prélavage pour laver le linge très sale.

Triez les textiles selon leur couleur. Lavez séparément le linge blanc et le linge de couleur.

Important

Il est recommandé de charger votre lave-linge au maximum, afin d'économiser de l'eau et de l'énergie.

Nous vous conseillons de laver ensemble, dans la mesure du possible, des pièces de linge de différentes dimensions, afin d'optimiser le lavage et de favoriser la répartition du linge à l'intérieur du tambour lors de l'essorage, réduisant ainsi les bruits de la machine.

2 Utilisation du produit lessiviel et des additifs

Avant de procéder au lavage, versez le produit lessiviel et les additifs, le cas échéant, dans les bacs à produits correspondants. Le bac à produits de votre lave-linge est divisé en 3 compartiments.

Les compartiments sont marqués d'une ligne MAX, qui indique le niveau maximum de produit à ne pas dépasser.

Veillez également à utiliser, dans ce lave-linge, des détergents liquides. Pour ce faire, utilisez le compartiment optionnel, que vous pouvez acquérir en vous adressant au Réseau d'Assistance Technique. Tél. [phone].

902 10 50 10

N'oubliez pas que la dose de produit lessi-viel dépendra de :

La quantité de linge à laver. Du degré de salissure du linge. - De la durée de l'eau (pour connaître le degré de durée de l'eau, adressez-vous aux autorités locales compétentes).

Note écologique

N'oubliez pas qu'il existe des produits lessiviels concentrés, qui préservent davantage la nature et l'environnement.

Une plus grande quantité de produit lessiviel n'améliorera pas les résultats de lavage. Par contre, outre le coût économique que cela implique, vous ne contribuerez pas à la protection de l'environnement.

Nous vous recommandons vivement de respecter les instructions du fabricant de détachant.

Selection du programme de LAVAGE

Votre lave-linge dispose de 4 types de programmes :

Programmes complémentaires

Pour sélectionner le programme de lavage souhaité, procéder comme suit :

1. Appuyer sur la touche ON (pour libérer la touche, qui ne doit pas être enfoncée).
2. Sélectionner le programme de lavage souhaité, en faisant tourner la Commande de Sélection des Programmes.

Le voyant lumineux de vitesse d'essorage correspondant au programme choisi s'allumera.

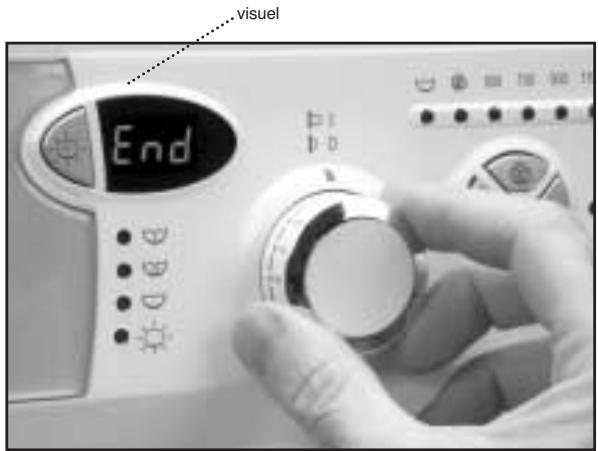

Si votre lave-linge est équipé d'un visuel, ce dernier s'allumera pendant quelques secondes et affichera P + le numéro du programme (P01, P02...). Il affichera ensuite la durée approximative du programme sélectionné, en minutes.

Le temps affiché par le visuel variera conformément au déroulement du programme.

1. Pour les lave-linge intégrables Total, au lieu d'appuyer sur la commande de sélection des programmes, appuyer sur le bouton situé au milieu du bandeau de commandes (cf. photo).

Nous vous recommandons d'adapter le programme de lavage à la charge de linge à laver, afin d'éviter si possible le prélavage. Vous économiserez de l'argent et vous contribuerez à la protection de l'environnement.

Selection du LAVAGE et du sechage

Vous pouvez enchainer un programme de lavage, tel que mentionné dans le chapitre précédent, et une durée de séchage, à l'aide de la touche située juste à côté du visuel.

Pour ce faire, procéder comme suit :

Après avoir sélectionné le programme de lavage, appuyer sur la touche de séchage. Le visuel se met à clignoter tout en affichant "0" et le voyant lumineux de séchage se met à clignoter également, jusqu'à la mise en route de la machine.

Appuyer sur la touche de séchage pour visualiser la durée affichée, qui augmente de minute en minute, de 20 à 180. Si vous maintenez la touche de séchage enfoncée, le temps avance 10 minutes par seconde.

Pendant le lavage, vous pourrez en tout moment visualiser la durée de séchage, en appuyant une fois sur la touche de séchage. Pour modifier le temps de séchage, appuyez sur cette même touche plusieurs fois. La machine interrompra, dans ce cas, le programme en cours et vous devrez appuyer à nouveau sur la touche "Marche" pour relancer le lavage.

Sélection séchage uniquement.

Appuyer sur la touche "ON" de la commande de programmation de séchage et sélectionnez ensuite le programme de séchage souhaité, tel que mentionné ci-dessus.

Si vous décidez de retirer le linge avant la fin du temps de séchage sélectionné, vous devrez remettre le visuel à zéro. (Si vous ne le faites pas, la machine enregistrera le temps restant, jusqu'à la suivante mise en route du lave-linge).

Important

Si vous sélectionnez une fonction lavage+sechage, veillez à ne pas dépasser une charge de linge supérieure à 4 Kg (1,5 Kg sur les programmes de lavage délicats).

PROGRAMME

TEMPÉRATURE CONSEILLée

TYPE DE TEXTILE

TOUCHES FONCTIONS POSSIBLES

CHARGE MAX. (KG)

BACS À PRODUITS

DESCRIPTION DU PROGRAMME

CONSOMMATION TOTALE (KW/Litres)

DURÉE APPROXI-MATIVE (minutes)

Super Énergie

Durée réduite

Réserve générale

Écogluge

Émission de l'églage

Anthérosque

Pour lave-linge de 6 Kg.

Pour lave-linge de 6 Kg.

1

Normal froid

Froid

Coton/Lin Couleurs délicates Linge très peu sale

OUI

6

Lavage normal, rincages, absorption automatique d'additives le cas échéant et essorage final long

0.15/49

90

2

Rapide 30°C

30

Coton/Lin Blanc/Couleur Linge très peu sale

OUI

NON

OUI

1.5

Lavage COURT, rincages, absorption automatique d'additives le cas échéant et essorage final long

0.20/30

30

3

Normal 30°C

30

Coton/Lin Couleurs délicates Linge peu sale

OUI

6

Lavage normal, rincages, absorption automatique d'additives le cas échéant et essorage final long

0.40/49

120

4

Normal 40°C

40

Coton/Lin Couleurs résistantes Linge peu sale

OUI

6

0.65/49

125

5

Normal 60°C

60

Coton/Lin Couleurs résistantes Salissure normale

OUI

6

1.14/49

140

6

Normal 90°C

90

Coton/Lin Blanc Linge très sale

OUI

6

1.90/55

125

7

Prélavage 60°C

60

Coton/Lin Blanc/couliers résistantes Linge très sale

OUI

6

Prélavage, lavage normal, rincages, absorption automatique d'additives le cas échéant et essorage final long

1.45/60

135

Super loupie

Date réduite

Recurrence générale

Effektion de l'essage

Antimicrobe

Pour lave-linge de 6 Kg.

Pour lave-linge de 6 Kg.

8

Délicat Froid

Froid

Synthétique/Mélange Coton Couleurs délicates Linge très peu sale

OUI

3

Lavage délicat, rincçages, absorption automatique d'additives le cas échéant et essorage final réduit

0.15/55

70

9

Délicat 30°C

30°

Synthétique/Mélange Coton Couleurs délicates Linge peu sale

OUI

3

0.35/55

75

10

Délicat 40°C

40°

Synthétique/Mélange Coton Couleurs délicates Salissure normale

OUI

3

0.60/55

80

11

Laine 35°C

LAINE 35

Laine/Mélange Laine Blanc/Coulurs Linge peu sale

OUI

NON

OUI

1

Lavage LAINE, rincçages, absorption automatique d'additives le cas échéant et essorage final réduit

0.50/60

40

12

Rinçages

-

Coton/Mélange coton Synthétique/Délicat Laine/Mélange laine

OUI

NON

OUI

6

Rinçages, absorption automatique d'additives le cas échéant et essorage final long

0.05/30

25

13

Essorage

-

Coton/Mélange coton Synthétique/Délicat Laine/Mélange laine

NON

OUI

NON

6

-

Vidange et essorage final long

0.05/0

10

14

Séchage normal

-

Coton/Lin

-

4

-

Séchage normal

2.8/48

160

3

1.8/27

100

15

Séchage délicat

-

Synthétique/Mélange

-

1.5

-

Séchage délicat

1.2/26

95

16

Vidange/Fin

-

Coton/Mélange coton Synthétique/Délicat Laine/Mélange laine

NON

6

-

Vidange et fin de programme Met fin au programme

0.00/0

2

REMARQUE: Les consommations en KW/h et litres, de même que la durée des programmes, s'entendant pour un lave-linge charge au maximum et peuvent donc varier en fonction du type et du volume de linge, de la pression d'eau, etc...

Sélectionner toujours les fonctions de lavage après avoir choisi le programme de lavage. Toute modification de programme lors de la sélection annule les fonctions préalablement sélectionnées.

Après avoir appuyé sur ON (commande des programmes non enforcée ou interrupteur central sur modèle Integrable Total), sélectionner les fonctions souhaitées. Le voyant lumineux correspondant à chaque fonction désignée s'allumera.

D'essorage

Chaque programme a été préalablement associé à un certain nombre de tours d'essorage et qui correspondent au voyant lumineux allumé (en haut à droite sur le bandeau de commandes).

Si vous le souhaitez, vous pouvez modifier le nombre de tours d'essorage, éliminer l'essorage, ainsi que la fonction flot ou anti-froissage.

Pour ce faire, appuyez sur la touche de sélection de la vitesse d'essorage une ou plusieurs fois, jusqu'à ce que le voyant lumineux du nombre de tours souhaité s'allume.

Fonction flot/antifroissage

L'appareil s'arrête après le dernier rincage, l'eau demeurant à l'intérieur de la cuve. Si on désactive cette fonction, la machine compte le programme et procède à la vidange et à l'essorage. À utiliser si vous souhaitez retarder l'essorage, en cas d'absence.

absence du foyer, pour éviter que le linge ne se froisse après l'essorage, en attendant que vous le retiriez du tambour.

Fonction élimination de l'essorage

Le lave-linge effectue un programme sans essorage. À utiliser pour éviter de froisser les textiles spécialement délicats.

Élimination de l'Essorage

Flot/Antifroissage

Sélection de la Vitesse d'Essorage

Nombre de Tours d'Essorage

Touche super rinçage

Rinçages réalisés avec une plus grande quantité d'eau. Convient aux grandes charges de linge et aux personnes à la peau sensible.

Mais il augmente la consommation d'eau !

Touche super rapide

Cette fonction permet de réduire d'un tiers la durée des programmes

(voir tableau des programmes). Si votre lave-linge est doté d'un visuel, appuyez sur ce dernier pour afficher la nouvelle durée de lavage.

Touche repassage facile

Cette fonction évite que le linge ne se croisse, grâce au programme spécial auquel elle est associée, qui fait tourner le tambour en douceur pour défouler le linge après l'essorage et faciliter ainsi le repassage.

Repassage facile

Super Rincage

Les fonctions de lavage doivent toujours être sélectionnées après avoir choisi le programme de lavage et la durée de séchage peut être sélectionnée avant ou après les fonctions. Les programmes de séchage uniquement n'admettent aucune fonction de lavage.

Important

Si, lors de la sélection des fonctions complémentaires mentionnées ci-dessus, vous modifiez le programme ou vous enforcez la commande de selection des programmes (OFF) ou l'interrupteur central du modele Integrable Total, les fonctions préalablement sélectionnées seront automatiquement annulées.

Fonction verrouillage

La fonction verrouillage sert à éviter toute manipulation intermédiaire des touches risquant de modifier le programme et les fonctions de lavage sélectionnés. Tout spécialement conçue comme sécurité-enfants, etc...

Activer le verrouillage

Pour activer le verrouillage, appuyer simultanément et maintenir enfoncées les touches Super Rincege et Repassage Facile pendant 3 secondes.

Le voyant lumineux de la touche "Marche" commencera à clignoter, indiquant ainsi que le verrouillage est activé, et le lave-linge se mettra en route. Activer le verrouillage après avoir sélectionné le programme de lavage et toutes les fonctions souhaitées.

Désactiver le verrouillage

Le verrouillage est automatiquement éliminé dès que le programme de lavage est achevé (le voyant lumineux "END" s'allume). Si vous souhaitez désactiver le verrouillage avant la fin du programme, appuyez simultanément et maintenez enfoncées pendant 3 secondes les touches SUPER

RINÇAGE et REPASSAGE FACILE. Le voyant lumineux s'éteindra et la machine se situera en état de pause. Le fait d'enforcer la touche OFF (de la commande des programmes ou l'interrupteur central sur le modèle intégrable total) n'élimine pas le verrouillage. Lorsque la machine sera remise en route, elle relancera et poursuivra le cycle de lavage en cours.

Toute modification du programme lors de la sélection annule automatiquement les fonctions préalablement sélectionnées. Toutes les fonctions seront également éliminées, si la touche "OFF" est enforcée ou en cas de panne de courant.

Pour permettre en route votre clave-linge séchant, appuyez sur la touche "marche".

Le visuel situé sur la touche s'allumera et la machine commencera effectuer le programme sélectionné, ainsi que toutes les fonctions choisies.

Le visuel affichera en tout moment les minutes qui restent pour la fin des programmes sélectionnés : lavage, lavage+sechage, ou uniquement séchage. Le temps écoulé, le visuel affichera "0" et le verrouillage de la porte une fois désactivé, il affichera "END".

Pilote de Fonctionnement

Important

Si vous devez appuyer sur "Pause" et vérifier que l'eau ne risque pas de déborder en ouvrant la porte et que la température de l'eau ne soit pas trop élevée. Pour relancer le cycle de lavage en cours, appuyez à nouveau sur la touche "Marche".

Déroulment du programme de LAVAGE

Le visuel affichera en tout moment les phases successives du cycle de lavage en cours. Les fonctions complémentaires peuvent être sélectionnées en tout moment, à condition que la phase de lavage correspondante ne soit pas achevée et que le programme admette cette fonction.

Lorsque la machine est en fonctionnement, certaines manipulations peuvent provoquer la pause du lave-linge séchant :

Le déverrouillage de la sécurité-enfants. - En appuyant sur la touche "Marche". En appuyant plusieurs fois sur la touche des minutes de séchage dans un intervalle de 3 secondes.

Séchage

La machine les fonctions de lavage et le temps de séchage préalablement sélectionnés. Il suffit d'appuyer à nouveau sur la touche "Marche" pour que la machine relance et poursuive le cycle en cours. Pendant la PAUSE, vous pourrez retirer le linge, à condition que la machine vous permette d'ouvrir le hublot.

Important

Si lors du lavage vous modifiez le programme, à l'aide du sélecteur des programmes, tous les programmes et fonctions préalablement sélectionnés seront annulés.

PANNES de courant

Après une panne de courant, la machine relance automatiquement le cycle en cours (qui est mémoire pun

dont plusieurs heures). Il en est de même lorsque l'on appuie sur OFF et ensuite sur ON.

8 Avertissements

Pour réduire les bruits lors de l'essorage, procédez à la mise en niveau du lave-linge, à l'aide des pieds réglables. Lavez ensemble, dans la mesure du possible, des pièces de différentes dimensions sur un même programme, afin de permettre une meilleure répartition du linge à l'intérieur du tambour et, donc, un essorage plus performant. Tous les modèles sont dotés d'un système de sécurité essorage, qui annule l'essorage si le linge est excessivement tassé dans le tambour, afin d'é

Note écologique

Afin de contribuer à la protection de l'environnement, votre lave-linge est doté d'un système capable de s'adapter aux différentes conditions d'utilisation (charge et nature des textiles), calculant automatiquement la quantité d'eau et d'énergie nécessaire. Par conséquent, ne vous inquiétez pas si la quantité d'eau que vous observez à travers le hublot vous semble insuffisante : le lavage et le rincage seront tout aussi performants.

éviter un excès de vibrations. Si vous constatez que le linge ne sort pas suffisamment égoutté, procédez à

un nouvel essorage, après avoir réparti uniformément le linge dans le tambour.

Maintenance et entretien de l'appareil

Après chaque lavage, laissez le hublot ouvert un moment, afin que l'air puisse circuler librement à l'intérieur de l'appareil.

Nous vous conseillons d'effectuer, de temps en temps, en fonction de la dureté de l'eau, un cycle de lavage complet avec un produit détartrant. Vous prolongerez ainsi la vie de votre lave-linge.

Important

Avant de procéder à une quelconque opération d'entretien ou de maintenance, débranche le lave-linge du secteur.

Entretien du BAC à produits

Nettoyez le bac à produits régulièrement, pour éliminer tout reste de produit lessiviel.

Retirez complètement le bac à produits en tirant vers l'extérieur.

Nettoyez les compartiments du bac à produits. Utilisez de l'eau tiède et une brosse.

Nettoyez également les siphons du compartiment à additifs.

Remettez le bac à produits dans son logement.

Entretien du filtre accessible

Nettoyez le filtre accessible si la pompe de vidange est bloquée par des objets indésirables.

a Retirez le socle en tirant légèrement des côtes, tout en le faisant tourner vers le bas, pour pouvoir ensuite le déclipper. Si vous ne pouvez pas accéder aux côtes, introduisez un petit tournevis dans les traits rainurés du haut du socle, pour exercer une action de levier et pouvoir le déclipper. Pour recueillir l'eau qui va s'écouler lorsque vous retirerez le filtre, déposez un récipient en dessous. c Faites tourner le filtre un quart ou un demi-tour à gauche. L'eau commencera à sortir. Après avoir évacué toute l'eau de la machine, faites tourner à fond le filtre, afin de pouvoir l'extraire complètement. Débarrassez le filtre des objets et peluches qu'il contient. f Remettez en place le filtre et le socle.

Important

Pour éviter tout risque de brûlure, ne pas effectuer cette opération si la température de l'eau dépasse les C.

Pour nettoyer l'extérieur du lave-linge, utilisez de l'eau tiède savonneuse, ou un produit non agressif. Ne jamais utiliser de produits abrasifs, ni à base d'alcool (diluants...)

Séchez à fond, à l'aide d'un chiffon.

Si vous observez une anomalie quelconque, consultez les indications suivantes. Si elles ne vous aident pas à résoudre le problème, débranchez l'appareil et adressez-vous au SERVICE D'ASSISTANCE TECHNIQUE.

Important

Nous vous prions de ne jamais ouvrir l'appareil. Il n'y a, à l'intérieur, aucun fusible ou composant quelconque pouvant être remplacé par le client.

L'appareil ne démarre pas.

Vérifiez :

L'alimentation électrique (secteur). - Les fusibles (possible disjonction). La prise électrique : elle doit être branchée au secteur. - La touche "Marché/Arrêt" : elle ne doit pas être enfoncée (ledvoyant lumineux correspondant doit être allumé sans clignoter). - La commande de sélection des programmes : elle doit être enfoncée. - La porte du lave-linge : elle doit être bien fermée. Si elle est mal fermée, les visuels de prélavage et de fin de cycle se mettent à clignoter, ou le visuel de la machine affiche F04.

Le lave-linge vibre et est excessivement bruyant.

Vérifiez :

• Que les cales d'immobilisation du tambour ont été bien retirées.
• Que la machine est bien stable (nivelée).

Le lave-linge ne se remplit pas.

Dans ce cas, les visuels de Lavage et de Rinçage se mettent à clignoter, ou le visuel affiche F01.

Vérifiez :

• La correcte arrivée d'eau (canalisation), le robinet d'entrée d'eau (il doit être ouvert) et le filtre (il ne doit pas être obstrué).

Remède :

• Attendre le retour de l'eau à la canalisation, ouvrir le robinet d'entrée et retirer le tuyau d'entrée d'eau pour nettoyer le filtre.

Le lave-linge ne vidange pas et n'essore pas.

Dans ce cas, les visuels de Rincage et de Fin de cycle se mettent à clignoter, ou le visuel affiche F02.

Vérifiez :

Le filtre de la pompe de vidange (il ne doit pas être bouché), le tuyau d'évacuation (il ne doit pas être obstrué ni pinçé), le raccordement électrique de la pompe.

Remède :

• Nettoyer le filtre de la pompe (s'il est obstrué), conformément aux indications fournies au paragraphe 2 du chapitre "Maintenance et Entretien de l'appareil".

Le lave-linge n'essore pas.

Dans ce cas, les visuels de Prélavage et de Lavage se mettent à clignoter, ou le visuel affiche F03.

Vérifiez :

La répartition du linge dans le tambour. Si le linge est tassé ou mis en boule, la machine supprime l'essorage.

Remède :

Répartissez correctement le linge dans le tambour et remettez la machine en route pour l'essorage.

- Où vaut-il mieux mettre le produit lessiviel, dans le bac à produits ou directement dans le tambour?

L'usage de "tablettes", directement introduites dans le tambour, est de plus en plus fréquent. Ces tablettes assurent un lavage efficace et n'endommagent pas les textiles. Mais d'autres produits lessiviels, en poudre ou liquides, contiennent des composants agressifs qui risquent d'endommager le linge par contact direct. Il est conseillé, dans ce cas, d'utiliser le bac à produits.

• Je ne vois pas d'eau dans le tambour.

Le lave-linge est doté d'un système capable de s'adapter à la charge et à la nature des textiles et il calcule automatiquement la quantité d'eau et d'énergie nécessaire, afin de contribuer à la protection de l'environnement. Par conséquent, ne vous inquiétez pas si la quantité d'eau que vous observez à travers le hublot vous semble insuffisante : le lavage et le rinçage seront tout aussi performants.

L'eau s'écoule à travers le bac à produits.

Le bac à produits et probablement sale.

Remède :

• Nettoyer le bac à produits. Cf. "Maintenance et Entretien de l'Appareil ; 1 Nettoyage du bac à produits".
• La porte du lave-linge reste verrouillée, le cycle de lavage une fois achevé.

Les lave-linge actuels possèdent des sécurités empêchant de les ouvrir si le tambour n'est pas complètement arrêté. Il faut attendre 2 minutes pour pouvoir ouvrir le hublot.

• Autres problèmes.

Le lave-linge peut détecter d'autres défaillances. Dans ce cas, les visuels des phases de lavage se mettront à clignoter ou le visuel affichera différentes erreurs : F05, F06,... F10. Les causes de ces défaillances sont diverses.

Remède :

• Adressez-vous au SERVICE TECHNIQUE AGRÉÉ.

Fagor Electrodomésticos, S. Coop.

Apartado 49

Tél. [phone] / 01

Fax [phone]

Bo San Andres, 18

20500 MONDRAGON (Guipuzcoa)

www.fagor.com

e-mail: [e-mail]
