Marque	Bosch
Modèle	DWK093650
Type de produit	Hotte décorative murale

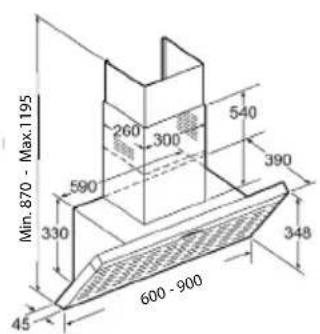

Dimensions (L x P x H)	90 cm x 50 cm x 60-90 cm (variable selon installation)
Poids net	16 kg
Alimentation	220-240 V, 50 Hz, 250 W
Type de commande	3 vitesses + intensif, éclairage LED
Débit d'air max (extraction)	720 m³/h
Niveau sonore max	62 dB(A)
Classe énergétique	A (échelle A++ à D)
Consommation annuelle d'énergie	55 kWh/an
Type de filtre	Filtre à graisse métallique (lavable)
Filtre à charbon (en option)	Oui, pour recirculation
Mode de fonctionnement	Extraction ou recirculation
Diamètre de la buse d'évacuation	150 mm
Éclairage	LED, 2 x 3 W
Fonctions spéciales	Fonction intensif, arrêt automatique, témoin de saturation filtre
Nettoyage des filtres	Lavage au lave-vaisselle ou à la main
Indice de réparabilité	8/10 (pièces détachées disponibles)
Garantie constructeur	2 ans

FOIRE AUX QUESTIONS - DWK093650 BOSCH

Comment installer la hotte Bosch DWK093650 ?

L'installation doit être réalisée par un professionnel qualifié. Respecter une distance minimale de 65 cm entre la hotte et une cuisson électrique, 75 cm pour une cuisson gaz. Fixer solidement au mur en utilisant les chevilles fournies. Raccorder à un conduit d'évacuation de diamètre 150 mm ou utiliser le mode recirculation avec un filtre à charbon.

Comment nettoyer les filtres à graisse ?

Les filtres métalliques se nettoient au lave-vaisselle à 65°C maximum ou à la main avec du liquide vaisselle. Les sécher complètement avant de les remettre. Un voyant s'allume pour indiquer qu'il est temps de les nettoyer (tous les 2 à 3 mois selon utilisation).

Quand remplacer le filtre à charbon ?

Le filtre à charbon (optionnel pour recirculation) doit être remplacé tous les 6 à 12 mois selon l'utilisation. Il n'est pas lavable. Se référer au manuel pour la référence compatible (modèle Bosch DKF...).

La hotte fait du bruit, est-ce normal ?

À vitesse maximale, le niveau sonore peut atteindre 62 dB, ce qui est normal. Si le bruit est anormal, vérifiez que les filtres sont bien fixés, que le conduit n'est pas obstrué, et que la hotte est bien installée sans vibrations.

Comment allumer l'éclairage et changer les ampoules ?

L'éclairage s'active via le bouton prévu sur la hotte. Les LED intégrées durent longtemps ; si elles tombent en panne, elles doivent être remplacées par un professionnel. Référez-vous au manuel pour la référence des LED.

Puis-je utiliser la hotte en recirculation sans conduit extérieur ?

Oui, la hotte peut fonctionner en recirculation. Vous devez installer un filtre à charbon actif (non fourni) qui purifie l'air avant de le rejeter dans la cuisine. Voir le manuel pour le kit de recirculation.

Que signifie le voyant clignotant ?

Un voyant clignotant indique que les filtres à graisse doivent être nettoyés (selon le modèle). Après nettoyage, réinitialisez en appuyant sur le bouton correspondant pendant 3 secondes. Consultez la notice pour le schéma exact.

La hotte ne s'arrête plus après la cuisson, est-ce normal ?

Certains modèles disposent d'une fonction d'arrêt automatique différé (5 à 15 min). Vérifiez si cette fonction est activée. Si le problème persiste, débranchez 5 min puis rebranchez. Contactez SAV si nécessaire.

Quelle est la puissance de raccordement électrique ?

La hotte nécessite une prise 220-240 V, 50 Hz, protégée par un disjoncteur 10 A. Puissance totale : 250 W (moteur + éclairage). Ne pas utiliser de rallonge.

Où trouver les pièces détachées (filtres, commandes) ?

Les pièces détachées sont disponibles chez les revendeurs agréés Bosch ou sur le site officiel. Utilisez le numéro de modèle DWK093650 pour identifier les références. La hotte a un indice de réparabilité de 8/10, ce qui facilite la recherche de pièces.

MODE D'EMPLOI DWK093650 BOSCH

Mode d'emploi et notice de montage

Description de l'appareil

Modes de fonctionnement

Fonctionnement à évacuation de l'air :

Le ventilateur de la hotte aspirante aspire les vapeurs de cuisson et les envoie à l'air libre au travers des filtres à graisse. Le filtre à graisse absorbe les graisses des vapeurs de cuisson. La cuisine est complètement libérée de toutes les graisses et odeurs.

Pour faire fonctionner la hotte à évacuation de l'air quand d'autres appareils dépendent du même conduit pour la combustion (ex. appareils de chauffage au gaz, à l'huile ou au charbon, chauffe-eau à flux continu, chauffe-bain), il faut prévoir une alimentation suffisante de l'air nécessaire à l'appareil pour la combustion.

Le fonctionnement sera sans danger si, dans la pièce où est installé l'appareil de chauffage, la dépression ne dépasse pas 4 Pa (0,04 mbars).

Ceci est possible quand l'air pour la combustion peut continuer à circuler dans la pièce par des ouvertures permanentes, ex. portes, fenêtres et dispositifs de ventilation au mur pour l'alimentation/ l'évacuation de l'air, ou au moyen d'autres dispositifs techniques tels que l'interdiction réciproque ou similaires.

Modes de fonctionnement

Si l'air en alimentation n'est pas suffisant, le risque d'intoxication subsiste en raison du retour des gaz de combustion.

Un système mural de ventilation pour l'alimentation / l'évacuation de l'air ne garantit pas à lui seul le respect de la valeur limite.

Note : le calcul de l'aération pour la hotte doit toujours prendre en compte l'aération de toute l'habitation. Cette règle ne s'applique pas pour le fonctionnement des appareils de cuisson, ex. plan de cuisson et cuisinière à gaz.

Si la hotte aspirante est utilisée en mode de fonctionnement à recirculation d'air - avec un filtre au charbon actif -, alors il n'y a pas de limitations à son utilisation.

Fonctionnement à recirculation d'air :

Un filtre au charbon actif doit alors être monté (voir chapitre "Filtres et entretien"). Le kit de montage ainsi que les filtres de rechange sont disponibles auprès de tout revendeur autorisé. Vous trouverez les codes des accessoires à la fin de cette notice d'emploi. Le ventilateur de la hotte aspirante aspire les vapeurs de cuisson, les envoie au travers du filtre à graisse et du filtre au charbon actif et, une fois dépurées, les remet en circulation dans la cuisine. Le filtre à graisse absorbe les graisses des vapeurs de cuisson. Le filtre au charbon actif absorbe les odeurs.

Si l'on ne monte pas de filtre à charbon actif, les odeurs des vapeurs de cuisson ne seront pas éliminées.

Premier emploi :

Cette notice d'emploi est prévue pour plusieurs versions de l'appareil. Il est possible que certains accessoires soient décrits, sans qu'ils ne concernent votre appareil. Cette hotte aspirante est conforme aux normes de sécurité s'appliquant à ce type d'appareil.

Les réparations doivent être effectuées uniquement par du personnel spécialisé.

Toute réparation ne respectant pas les règles de l'art peut entraîner de graves dangers pour l'utilisateur.

Avant d'utiliser votre nouvel appareil, lisez attentivement les instructions d'emploi. Elles contiennent des informations importantes pour votre sécurité, ainsi que pour l'utilisation et l'entretien de l'appareil.

Conservez scrupuleusement cette notice pour l'utilisation et le montage de l'appareil, et remettez-la à tout nouveau propriétaire.

Cet appareil porte le symbole selon la directive européenne 2002/96/CE relative aux appareils électriques et électroniques (déchets d'équipements électriques et électroniques – DEEE).

Cette directive définit les normes pour la collecte et le recyclage des appareils mis au rebut et s'applique dans tout le territoire de l'Union européenne.

Plans de cuisson à gaz / Cuisinière à gaz

Avertissement : ne pas utiliser tous les brûleurs en même temps à leur charge thermique maximale et pendant une période prolongée (15 minutes maximum), au risque de se brûler si l'on touche la surface du corps de la hotte ou d'endommager cette dernière. En cas d'utilisation de la hotte aspirante au-dessus d'un plan de cuisson à gaz, si l'on utilise en même temps trois brûleurs ou plus, la hotte aspirante doit fonctionner à sa puissance d'aspiration maximale.

Ne pas allumer plus de 2 feux simultanément sur la gazinière pendant une période de plus de 15 minutes à la charge thermique maximale.

Danger de brûlure en cas de contact avec les surfaces de la carcasse en raison de la chaleur !

La hotte aspirante peut être endommagée en raison de la chaleur intense.

Ne pas oublier qu'un grand brûleur de plus de 5 kW (Wok) équivaut à la puissance de 2 brûleurs à gaz. Ne jamais utiliser un four à gaz sans les récipients de cuisine superposés. Régler la flamme de sorte qu'elle ne dépasse pas le fond des récipients de cuisine.

Mesures de sécurité :

⚠️ Ne pas flamber les aliments sous la hotte. Danger d'incendie du filtre à graisse s'il entre en contact avec les flammes. ⚠️ Poser toujours une casserole/un faitout sur les brûleurs allumés. ⚠️ L'utilisation de la hotte sur des feux à combustibles solides (charbon, bois et autres) est permise uniquement dans des cas très précis (voir le chapitre "Instructions pour le montage"). ⚠️ Si l'appareil est endommagé, ne pas le mettre en marche. ⚠️ Le branchement et la mise en marche doivent être effectués uniquement par un technicien. ⚠️ Si le câble d'alimentation de cet appareil est abîmé, éviter tout risque en le faisant remplacer par le fabricant, son service après-vente ou tout personnel spécialisé. Se débarrasser de l'emballage selon les normes (voir le chapitre "Instructions pour le montage"). ⚠️ Cette hotte aspirante est destinée à un usage domestique uniquement.

Utiliser la hotte aspirante uniquement avec les lampes vissées. ⚠️ Les lampes grillées devraient être remplacées immédiatement afin d'éviter toute surcharge des autres lampes. ⚠️ Ne jamais utiliser la hotte aspirante sans filtre à graisse. ⚠️ Graisses et huile surchauffées peuvent s'enflammer facilement.

Il faut donc effectuer toute friture avec le maximum de surveillance.

⚠️ Nettoyer soigneusement la hotte aspirante avant la première mise en marche. ⚠️ Ne pas laisser les enfants jouer avec l'appareil. Les adultes et les enfants ne doivent jamais utiliser l'appareil sans surveillance si :

- ils ont des capacités visuelles, physiques, sensorielles ou mentales réduites.

- ils n'ont pas les connaissances ou l'expérience requises pour utiliser l'appareil correctement et de manière sûre.

Utilisation de la hotte

Pour éliminer les vapeurs de cuisson de la façon la plus efficace :

Allumer la hotte

dès le début de la cuisson.

Éteindre la hotte

quelques minutes après la fin de la cuisson.

Touche Fonction
A	Met en marche et à l'arrêt le moteur aspiration à vitesse minimale
B	Vitesse moyenne
C	Vitesse maximum
D	Allume et éteint l'installation de l'éclairage.

Filtres et entretien

Filtres à graisse métalliques

Pour capturer les composants gras contenus dans les vapeurs de cuisson, on utilise des filtres à graisse métalliques.

Attention :

En raison de la saturation croissante des résidus gras, le filtre devient inflammable, et le fonctionnement de la hotte peut être compromis.

Important :

Ne jamais tarder à laver les filtres à graisse métalliques pour prévenir le risque d'incendie pouvant survenir à cause de l'accumulation de la chaleur pendant la cuisson des fritures ou des rôtis.

Ils sont lavables même en lave-vaisselle et doivent être lavés environ tous les 2 mois ou plus souvent même, en cas d'utilisation particulièrement intensive.

Démontage et montage des filtres à graisse métalliques

Décrocher la grille en appuyant sur la partie supérieure pour l'ouvrir.

⚠️ Pour ouvrir la grille, la pousser de façon énergique jusqu'au fond en faisant pression sur les points indiqués par les autocollants.

Ouvrir le mousqueton pour décrocher le câble de sécurité, puis lever la grille.

☐ Retirer les filtres un à un en agissant sur les crochets.

Laver les filtres en évitant de les plier, et les faire sécher avant de les remonter. (Tout changement de couleur sur la surface du filtre, susceptible de se produire avec le temps, ne nuit en rien à l'efficacité de ce dernier.) Remonter les filtres sur la grille porte-filtres. ☐ Raccrocher le câble de sécurité et replacer la grille sur la hotte en la poussant jusqu'à ce qu'elle se bloque.

Filtre au charbon actif :

Pour éliminer les odeurs en mode de fonctionnement à recirculation d'air.

Attention :

En raison de la saturation croissante des résidus gras, le filtre devient de plus en plus inflammable, et le fonctionnement de la hotte peut être compromis.

Important :

Ne jamais tarder à remplacer le filtre au charbon actif pour prévenir le risque d'incendie pouvant survenir à cause de l'accumulation de la chaleur pendant la cuisson des fritures ou des rôtis.

Il ne peut être ni lavé ni récupéré, il faut le changer au moins tous les ans.

Remplacement du filtre anti-odeur au charbon actif

Décrocher la grille porte-filtres (voir le paragraphe démontage et montage des filtres métalliques). Retirer les filtres anti-graisse métalliques. Retirer le filtre anti-odeur au charbon actif colmaté, en agissant sur les crochets prévus à cet effet. Monter le nouveau filtre anti-odeur au charbon actif. Remonter les filtres anti-graisse métalliques. Raccrocher la grille porte-filtres (voir le paragraphe démontage et montage des filtres métalliques).

Mise au rebut du filtre au charbon actif :

Les filtres au charbon actif ne contiennent pas de substances nocives. Ils peuvent donc être jetés comme par exemple les déchets communs.

Nettoyage et entretien

Couper le courant à la hotte aspirante en débranchant la prise électrique, ou en retirant le fusible.

Lors du nettoyage des filtres à graisse, nettoyer également les dépôts de graisse sur les parties accessibles du châssis de la hotte. On évite ainsi tout risque d'incendie et on assure le fonctionnement optimal de la hotte. Pour nettoyer la hotte aspirante, utiliser une solution d'eau savonneuse bien chaude, ou un détergent délicat pour vitres. Ne pas retirer les dépôts secs en les grattant, mais utiliser un chiffon humide pour les ramollir. Ne pas utiliser de produits abrasifs ou d'éponges dures. Précaution : ne pas utiliser d'alcool sur les surfaces en plastique car des zones opaques pourraient se former.

Attention ! Aérer suffisamment la cuisine, ne pas utiliser de flammes nues.

⚠️ Nettoyer les touches uniquement avec une solution d'eau savonneuse douce et un chiffon doux et humide. Pour les touches, ne pas utiliser de produits pour l'acier.

Surfaces en acier inoxydable :

Utiliser un détergent pour acier inoxydable délicat et non abrasif. Nettoyer en frottant uniquement dans le sens du polissage de l'acier.

⚠️ Ne pas nettoyer les surfaces en acier inox avec des éponges dures, ni avec des détergents contenant du sable, de la soude, de l'acide ou du chlorure.

Surfaces en aluminium, peintes et en plastique :

Utiliser un chiffon pour vitres ou un chiffon en microfibre doux ne laissant pas de poils. □ Ne pas utiliser de chiffons secs. □ Utiliser un détergent délicat pour vitres. □ Ne pas utiliser de détergents corrosifs, acides ou alcalins. □ Ne pas utiliser de produits abrasifs.

Remplacement des lampes

1. Éteindre la hotte et couper le courant en débranchant la prise électrique ou désactivant l'interrupteur de sécurité. ⚠ Les lampes halogènes allumées chauffent. Le risque de brûlure subsiste encore quelques minutes après les avoir éteintes.
2. Avec la pointe d'un tournevis, extraire la lampe, en cas de difficulté, retirer les deux vis fixant le support de l'éclairage et le faire sortir de la hotte.
3. Remplacer la lampe avec une nouvelle lampe ayant les mêmes caractéristiques, (lampe halogène commerciale, 12 Volts, maxi. 20 Watts, douille GU4).

Attention : porte-lampe.

1. Remonter le support en le fixant à l'aide des deux vis retirées au préalable.
2. Rétablir le courant électrique en branchant la prise ou en activant l'interrupteur de sécurité.

Précaution : si l'éclairage ne fonctionne pas, contrôler d'avoir bien insérer les lampes.

Pannes

En cas de besoins d'explications ou de pannes, s'adresser au service après-vente. (Voir la liste des centres après-vente). En cas d'appel, veuillez indiquer :

E-Nr. FD

Noter ces données concernant votre produit dans le cadre ci-dessus. Elles se trouvent sur la plaquette d'identification, sous la grille porte-filtres, dans le compartiment interne de la hotte.

⚠ Le fabricant n'accorde pas de garantie pour les réclamations liées à la conception et à l'exécution du parcours des conduits.

Précautions importantes

⚠ Les appareils mis au rebut ne sont pas des déchets sans valeur.

On peut en effet recycler nombre de matériaux le composant.

Rendre l'appareil à jeter inutilisable avant de le mettre au rebut.

⚠ L'emballage a protégé votre nouvel appareil pendant le transport. Tous les matériaux utilisés sont compatibles avec l'environnement et peuvent être recyclés. Nous vous prions de collaborer en vous débarrassant de l'emballage de façon écologique et correcte.

Informez-vous quant aux possibilités actuelles de mise au rebut auprès de votre revendeur spécialisé, ou auprès des autorités communales.

⚠️ La hotte aspirante peut être utilisée pour fonctionner en mode d'expulsion de l'air ou de recirculation de l'air.

⚠️ Monter toujours la hotte aspirante en position centrale par rapport au plan de cuisson.

Distance minimale entre plaques électriques et bord inférieur de la hotte aspirante : 460 mm.

⚠ Le montage de la hotte aspirante au-dessus d'un feu à combustibles solides, qui représente un risque d'incendie (par ex. étincelles), est permis si et seulement si le feu est muni d'un couvercle fermé non amovible et si toutes les normes de sécurité en vigueur dans le pays d'utilisation sont respectées.

Cette limite ne s'applique pas aux cuisinières au gaz ni aux plans de cuisson au gaz.

⚠ Plus la distance entre la hotte aspirante et le plan de cuisson est réduite, plus est grande la possibilité que dans la partie inférieure de la hotte aspirante puissent se former des gouttes à cause de la vapeur d'eau qui monte.

Précautions supplémentaires pour appareils de cuisson au gaz :

⚠️ Le montage des appareils de cuisson fonctionnant au gaz requiert l'observation des normes en vigueur dans le pays d'utilisation (par exemple, en Allemagne : Réglementation technique pour les installations au gaz TRGI).

Il est indispensable d'observer les normes de montage en vigueur et les instructions pour le montage du fabricant d'appareils au gaz.

Il est permis de monter la hotte aspirante avec un seul côté près d'un meuble haut ou près d'un mur haut. Distance mini. 50 mm.

Distance minimale pour les appareils de cuisson au gaz entre le bord supérieur de la grille d'appui des casseroles et le bord inférieur de la hotte aspirante : 460 mm.

Fonctionnement à évacuation de l'air :

L'air à évacuer est acheminé vers le haut et passe par un ventilateur ou sort directement à l'air libre, par un conduit dans le mur externe.

Il est interdit d'évacuer l'air par une cheminée servant aux fumées ou pour des gaz de combustion, ou par un système de ventilation servant à aérer les locaux dans lesquels sont installés des foyers.

L'évacuation de l'air expulsé doit observer les normes administratives et légales (par ex. réglementations nationales pour les bâtiments).

En cas d'évacuation de l'air par des cheminées pour fumées ou gaz de combustion non utilisés normalement, il faut obtenir l'autorisation des autorités compétentes.

Pour faire fonctionner la hotte à expulsion d'air quand d'autres appareils dépendent du même conduit pour la combustion, (ex. appareils de chauffage au gaz, à l'huile ou au charbon, chauffe-eau à flux continu, chauffe-bain) il faut prévoir une alimentation suffisante de l'air, nécessaire à l'appareil par la combustion.

Le fonctionnement sera sans danger si, dans la pièce où est installé l'appareil de chauffage, la dépression ne dépasse pas 4 Pa (0,04 mbar).

Ceci est possible quand l'air pour la combustion peut continuer à circuler dans la pièce par des ouvertures permanentes, ex. portes, fenêtres et dispositifs de ventilation au mur pour l'alimentation / l'expulsion de l'air ou au moyen d'autres dispositifs techniques tels que l'interdiction réciproque ou similaires.

Si l'air en alimentation n'est pas suffisant, le risque d'intoxication subsiste en raison du retour des gaz de combustion.

Un système mural de ventilation pour l'alimentation / l'évacuation de l'air ne garantit pas à lui seul le respect de la valeur limite.

Note : Le calcul de l'aération pour la hotte doit toujours prendre en compte l'aération de toute l'habitation. Cette règle ne s'applique pas pour le fonctionnement des appareils de cuisson, ex. plan de cuisson et cuisinière à gaz.

Si l'air à évacuer sort par le mur extérieur, il convient d'utiliser un système de ventilation mural télescopique.

Rendement optimal de la hotte aspirante :

Conduit d'évacuation court et lisse. □ Utiliser le moins de coudes possible. Si possible, grand diamètre des conduits et des coudes.

L'utilisation de conduits d'évacuation longs et rugueux, de nombreux coudes ou ayant des diamètres réduits provoque une déformation de l'indice de renouvellement de l'air et une augmentation du bruit.

Le fabricant des hottes aspirantes n'accorde pas de garantie pour les réclamations liées à la conception et à l'exécution du parcours des conduits.

Avant le montage

Conduits ronds :

nous conseillons un diamètre interne de 150 mm, et un minimum de 120 mm.

□ Les conduits à section carrée doivent avoir une section transversale interne équivalente à celle des conduits ronds.

Ils ne doivent pas présenter de fortes déviations.

∅ 120 mm env. 113 cm²

∅ 150 mm env. 177 cm²

En cas de diamètres différents : appliquer du ruban étanche. En mode de fonctionnement à expulsion de l'air, prévoir une alimentation suffisante de l'air.

Connexion du conduit d'évacuation ∅ 150 :

☐ Fixer le conduit directement sur la sortie de l'air du corps de la hotte.

Connexion du conduit d'évacuation ∅ 120 :

☐ Fixer la bride de réduction directement sur la sortie de l'air du corps de la hotte. ☐ Fixer le conduit directement sur la bride de réduction.

Branchement en version filtrante

□ Avec un filtre au charbon actif, en l'absence de toute possibilité pour le fonctionnement en mode d'évacuation de l'air.

Le kit de montage ainsi que les filtres de rechange sont disponibles auprès de tout revendeur autorisé. Vous trouverez les codes des accessoires à la fin de cette notice d'emploi.

☐ Le mur doit être plat et vertical. ☐ Prévoir une fixation robuste des chevilles.

Poids en kg : 20,0.

Sous réserve de modifications dans le cadre de l'évolution technique.

Branchement électrique

Pour le branchement de la hotte, il suffit d'une prise avec la terre installée à norme. Installer la prise avec la terre dans un lieu si possible accessible, en proximité de la hotte.

La prise avec la terre devrait être branchée sur un circuit électrique indépendant. Si, après le montage de la hotte, la prise avec la terre n'est plus accessible, il faudra installer un dispositif de séparation comme dans le cas d'un branchement fixe.

En cas de branchement fixe requis :

La hotte aspirante doit être branchée uniquement par un installateur-électricien autorisé par la société fournissant l'énergie électrique.

Un dispositif de séparation doit être prévu dans l'installation domestique. Par dispositifs d'installation, on entend les interrupteurs ayant une ouverture entre les contacts supérieurs à 3 mm et une ouverture sur tous les pôles. Les interrupteurs automatiques et les relais font également partie de cette catégorie.

Si le câble d'alimentation de cet appareil est abîmé, éviter tout risque en le faisant remplacer par le fabriquant, son service après-vente ou tout personnel spécialisé.

Données électriques :

Elles se trouvent sur la plaquette d'identification, à l'intérieur de l'appareil - sous le filtre métallique à graisse.

Pour les réparations, couper toujours le courant à l'appareil.

Longueur du câble électrique : 1,30 m.

Cette hotte aspirante est conforme aux normes CEE pour le blindage contre les interférences radio.

Montage

La hotte est prévue pour être montée au mur de la cuisine.

1. Tracer une ligne médiane sur le mur en partant du plafond et jusqu'à l'angle inférieur de la hotte.
2. Avec un gabarit ou en suivant l'image, marquer le centre des trous (A-B-C) sur le mur pour fixer les vis. ⚠️ Respecter la distance minimale de sécurité de 460 mm entre le plan de cuisson et la hotte pour les fours à gaz ou électriques.
3. Percer les trous A et B de 8 mm de diamètre devant servir pour la hotte.

Percer les trous C de 8 mm de diamètre devant servir pour la fixation des supports de cheminée.

1. Insérer les chevilles 11 dans les trous A, B et C en s'assurant qu'elles sont à ras du mur.
2. Fixer les supports 7.2.1 en utilisant les vis fournies à cet effet.
3. Ne pas visser complètement les 2 vis prévues à cet effet dans les trous A.

Précaution : tenir compte de tout éventuel accessoire spécial à monter.

Montage du corps de hotte

1. Avant d'accrocher le corps de la hotte, serrer les 2 vis Vr sur les points d'accrochage dudit corps de hotte.
2. Accrocher le corps de hotte aux vis 12a dans les trous A.
3. Serrer définitivement les vis 12a de support.
4. Agir sur les vis Vr pour mettre le corps de hotte à niveau.
5. Serrer les vis de sécurité 11 dans les trous B.

Connexion sortie de l'air en version aspirante

Pour l'installation en version aspirante, connecter la hotte au conduit d'évacuation au moyen d'un tuyau rigide ou flexible, dont le choix sera laissé à l'installateur.

Insérer la bride de réduction 9 sur la sortie du corps de la hotte. Fixer le tuyau à l'aide du collet serre-tuyaux. Le matériel nécessaire n'est pas fourni avec l'appareil.

Retirer les filtres anti-odeur au charbon actif.

Montage

Connexion sortie de l'air en version filtrante

⚠️ Tous les composants mentionnés dans la procédure suivante sont compris dans le kit filtrant. Les codes des accessoires se trouvent à la fin de cette notice d'emploi.

Insérer le raccord 15 dans la barre de support 7.3 préalablement fixée avec le support de cheminée supérieur 7.2.1 et le fixer avec une vis. Insérer latéralement les rallonges du raccord 14.1 sur le raccord 15. S'assurer que les rallonges du raccord 14.1 débouchent en face des ouvertures du conduit, aussi bien horizontalement que verticalement. Connecter le raccord 15 à la sortie du corps de la hotte au moyen d'un tuyau ø150 mm. Utiliser les collets 25 pour fixer le tuyau de connexion entre la sortie de l'air du corps de la hotte et le raccord 15. S'assurer d'avoir installé les filtres au charbon. (voir paragraphe "Filtre au charbon" dans le chapitre Filtres et Entretien)

Montage

Montage du conduit

Conduit supérieur

Écarter légèrement les deux pans latéraux, les accrocher derrière les équerres 7.2.1 et les refermer complètement. Fixer les côtés aux équerres à l'aide des 4 vis 12c (2,9 x 6,5) fournies avec l'appareil. S'assurer que les rallonges du raccord débouchent en face des ouvertures du conduit.

Conduit inférieur

Écarter légèrement les deux pans latéraux du conduit, les accrocher entre le conduit supérieur et le mur et les refermer complètement. Fixer latéralement la partie inférieure au corps de la hotte, au moyen de 2 vis 12c fournies avec l'appareil.
