Type de produit	Réfrigérateur
Marque	Zanker
Modèle	ZKK 8417K
Hauteur (cm)	185
Largeur (cm)	60
Profondeur (cm)	65
Poids net (kg)	62
Alimentation	220-240 V, 50 Hz
Classe énergétique	A+
Capacité nette réfrigérateur (L)	280
Système de dégivrage	Manuel
Éclairage intérieur	Oui, LED
Thermostat réglable	Oui, mécanique
Porte réversible	Oui
Nombre de clayettes	4 en verre
Balconnet de porte	3
Bac à légumes	1
Niveau sonore (dB)	39
Entretien et nettoyage	Nettoyer à l'eau savonneuse, dégivrer régulièrement
Sécurité	Thermostat de sécurité, arrêt automatique en cas de surchauffe
Pièces détachées et réparabilité	Disponibles sur demande auprès du service après-vente
Informations générales	Notice d'utilisation incluse, 52 pages

FOIRE AUX QUESTIONS - ZKK 8417K ZANKER

Comment régler la température de mon réfrigérateur Zanker ZKK 8417K ?

Utilisez le thermostat situé à l'intérieur du réfrigérateur. Tournez-le sur un chiffre plus élevé pour plus de froid (généralement de 1 à 5). La position 3 est recommandée pour une conservation optimale.

Mon réfrigérateur fait du bruit, est-ce normal ?

Oui, un léger bruit de fonctionnement (compresseur) est normal. Si le bruit est excessif, vérifiez que l'appareil est de niveau et qu'il ne touche pas un mur ou un meuble.

Comment dégivrer le réfrigérateur ?

Débranchez l'appareil, videz les aliments et laissez la porte ouverte pour que la glace fonde. Ne jamais utiliser d'outils tranchants pour enlever le givre. Essuyez l'eau avec un chiffon.

Pourquoi de l'eau s'accumule au fond du réfrigérateur ?

Cela peut être dû à un orifice de vidange bouché. Nettoyez-le avec un cure-pipe ou une tige souple. Assurez-vous que le bac récupérateur d'eau est correctement placé.

Quelle est la température idéale pour le réfrigérateur ?

La température recommandée est entre 0°C et 4°C pour la conservation des aliments. Utilisez un thermomètre pour vérifier.

Puis-je inverser le sens d'ouverture de la porte ?

Oui, le modèle ZKK 8417K permet de réverser la porte. Suivez les instructions de la notice : dévissez les charnières, changez les butoirs et replacez la porte de l'autre côté.

Comment nettoyer l'intérieur du réfrigérateur ?

Débranchez l'appareil, retirez les clayettes et lavez-les à l'eau tiède savonneuse. Essuyez l'intérieur avec un chiffon humide et du vinaigre blanc pour désinfecter. Rincez et séchez.

Que faire si la lumière intérieure ne s'allume pas ?

Vérifiez l'ampoule (type E14, 15W max). Si elle est grillée, remplacez-la. Si le problème persiste, contactez le service après-vente.

Combien de temps faut-il attendre après le transport avant de brancher l'appareil ?

Laissez reposer le réfrigérateur debout pendant au moins 2 heures (idéalement 4 heures) pour que l'huile du compresseur redescende. Ensuite, branchez-le et attendez 2-3 heures avant d'y placer des aliments.

Où trouver les pièces détachées pour mon Zanker ZKK 8417K ?

Contacter le service après-vente Zanker ou un revendeur agréé. Les pièces comme les clayettes, balconnets ou ampoules sont disponibles sur commande.

MODE D'EMPLOI ZKK 8417K ZANKER

Notice d'utilisation

Réfrigérateur- congélateur

Kühl-Gefrierschrank

Inhoud

Consignes de sécurité	26
Fonctionnement	28
Première utilisation	28
Utilisation quotidienne	29
Conseils utiles	29

Entretien et nettoyage	30
En cas d'anomalie de fonctionnement	32
Caractéristiques techniques	34
Installation	34
En matière de sauvegarde de l'environnement	37

Sous réserve de modifications

Consignes de sécurité

Pour votre sécurité et garantir une utilisation correcte de l'appareil, lisez attentivement cette notice, y compris les conseils et avertissements, avant d'installer et d'utiliser l'appareil pour la première fois. Pour éviter toute erreur ou accident, veillez à ce que toute personne qui utilise l'appareil connaisse bien son fonctionnement et ses fonctions de sécurité. Conservez cette notice avec l'appareil. Si l'appareil doit être vendu ou cédé à une autre personne, veillez à remettre cette notice au nouveau propriétaire, afin qu'il puisse se familiariser avec son fonctionnement et sa sécurité.

Pour la sécurité des personnes et des biens, conservez et respectez les consignes de sécurité figurant dans cette notice. Le fabricant décline toute responsabilité en cas de dommages dus au non-respect de ces instructions.

Sécurité des enfants et des personnes vulnérables

• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger. Empêchez les enfants de jouer avec l'appareil.
• Ne laissez pas les différents emballages à portée des enfants. Ils pourraient s'asphyxier.
• Si l'appareil doit être mis au rebut, veillez à couper le câble d'alimentation électrique au ras de l'appareil pour éviter les risques d'électrocution. Démontez la porte pour éviter que des enfants ne restent enfermés à l'intérieur.
• Cet appareil est muni de fermetures magnétiques. S'il remplace un appareil équipé d'une fermeture à

ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser. Ceci afin d'éviter aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger.

Mesures générales de sécurité

Attention Veillez à ce que les orifices de ventilation ne soient pas obstrués.

• Cet appareil est destiné uniquement à la conservation d'aliments et/ou de boissons dans le cadre d'un usage domestique normal, tel que celui décrit dans la présente notice.
• N'utilisez pas d'appareils électriques, d'agents chimiques ou tout autre système artificiel pour accélérer le processus de dégivrage.
• N'utilisez pas d'autres appareils électriques (par exemple, sorbetières) à l'intérieur d'appareils réfrigérants sauf s'ils sont homologués pour cet usage par leur fabricant.
• Faites très attention lorsque vous déplacez l'appareil afin de ne pas endommager des parties du circuit de refroidissement et ainsi d'éviter des risques de fuite.
• Le circuit de refroidissement de l'appareil contient de l'isobutane (R600a), un gaz naturel offrant un haut niveau de compatibilité avec l'environnement mais qui est néanmoins inflammable.
  Pendant le transport et l'installation de l'appareil, assurez-vous qu'aucune pièce du circuit de refroidissement n'est endommagée.
  Si tel est le cas :
• Évitez les flammes vives (briquet) et tout autre allumage (étincelles).
• Aérez soigneusement la pièce où se trouve l'appareil.
• Ne modifiez pas les spécifications de l'appareil. Un cordon d'alimentation endommagé peut être la cau-

se de courts-circuits, d'incendies et/ou de décharges électriques.

Avertissement Les éventuelles réparations ou in-

terventions sur votre appareil, ainsi que le remplacement du câble d'alimentation, ne doivent être effectuées que par un professionnel qualifié.

1. L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement multiple (risque d'incendie).
2. Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arrière de l'appareil. Une prise de courant endommagée peut surchauffer et provoquer un incendie.
3. Vérifiez que la prise murale reste accessible une fois que l'installation est terminée.
4. Ne débranchez pas l'appareil en tirant sur le câble, particulièrement lorsque l'appareil est tiré de son logement.
5. Si la fiche du cordon d'alimentation est desserrée, ne la branchez pas dans la prise murale. Risque d'électrocution ou d'incendie !

6. N'utilisez pas l'appareil si le diffuseur de l'ampoule d'éclairage n'est pas présent ^11) pour l'éclairage intérieur.

7. Cet appareil est lourd. Faites attention en le déplaçant.

8. Ne touchez pas avec les mains humides les surfaces givrées et les produits congelés (risque de brûlure et d'arrachement de la peau).
9. Évitez une exposition prolongée de l'appareil aux rayons solaires.
10. Ampoules ^12) utilisées dans cet appareil sont des ampoules spéciales dédiées uniquement à un usage avec des appareils ménagers. Elles ne conviennent pas à l'éclairage des pièces d'une habitation.

Utilisation quotidienne

• Ne posez pas d'éléments chauds sur les parties en plastique de l'appareil.
• Ne stockez pas de gaz ou de liquides inflammables dans l'appareil (risque d'explosion).
• Ne placez pas d'aliments directement contre la sortie d'air sur la paroi arrière de l'appareil. ^13)

11) Si le diffuseur est prévu.
12) Si l'ampoule est prévue.
13) Si l'appareil est sans givre.

• Un produit décongelé ne doit jamais être recongelé.
• Conservez les aliments emballés conformément aux instructions de leur fabricant.
• Respectez scrupuleusement les conseils de conservation donnés par le fabricant de l'appareil. Consultez les instructions respectives.
• Ne mettez pas de bouteilles ni de boîtes de boissons gazeuses dans le compartiment congélateur, car la pression se formant à l'intérieur du contenant pourrait le faire éclater et endommager ainsi l'appareil.
• Ne consommez pas certains produits tels que les bâtonnets glacés dès leur sortie de l'appareil, car ils peuvent provoquer des brûlures.

Entretien et nettoyage

• Avant toute opération d'entretien, mettez l'appareil hors tension et débranchez-le de la prise de courant.
• N'utilisez pas d'objets métalliques pour nettoyer l'appareil.
• N'utilisez pas d'objet tranchant pour gratter la couche de givre. Utilisez une spatule en plastique.
• Contrôlez régulièrement l'orifice d'évacuation de l'eau de dégivrage dans le compartiment réfrigérateur. Nettoyez-le, si besoin. Si l'orifice est bouché, l'eau s'écoulera en bas de l'appareil.

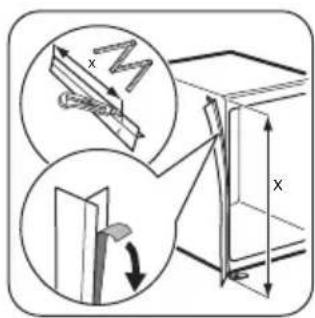

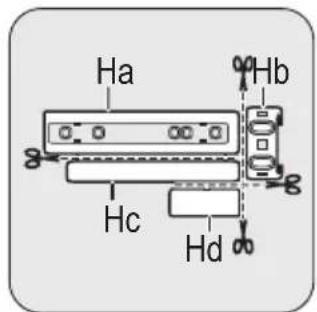

Installation

Important Avant de procéder au branchement électrique, respectez scrupuleusement les instructions fournies dans cette notice.

• Déballez l'appareil et vérifiez qu'il n'est pas endommagé. Ne branchez pas l'appareil s'il est endommagé. Signalez immédiatement au revendeur de l'appareil les dommages constatés. Dans ce cas, gardez l'emballage.
• Il est conseillé d'attendre au moins quatre heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé.

• Veillez à ce que l'air circule librement autour de l'appareil pour éviter qu'il ne surchauffe. Pour assurer une ventilation suffisante, respectez les instructions de la notice (chapitre Installation).

• Placez l'appareil dos au mur pour éviter tout contact avec le compresseur et le condenseur (risque de brûlure).

• Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses).
• Assurez-vous que la prise murale reste accessible après l'installation de l'appareil.
• Branchez à l'alimentation en eau potable uniquement. ^14)

Maintenance

• Les branchements électriques nécessaires à l'entretien de l'appareil doivent être réalisés par un électricien qualifié ou une personne compétente.
• Cet appareil ne doit être entretenu et réparé que par un Service après-vente autorisé, exclusivement avec des pièces d'origine.

Fonctionnement

Mise en fonctionnement

Branchez l'appareil sur une prise murale.

Tournez le bouton du thermostat dans le sens des aiguilles d'une montre sur une position moyenne.

Mise à l'arrêt

Pour mettre à l'arrêt l'appareil, tournez le bouton du thermostat sur la position "O".

Réglage de la température

La température est réglée automatiquement.

Pour faire fonctionner l'appareil, procédez comme suit :

• tournez le bouton du thermostat vers le bas pour obtenir un réglage de froid minimum.
• tournez le bouton du thermostat vers le haut pour obtenir un réglage de froid maximum.

Une position moyenne est la plus indiquée.

Première utilisation

Nettoyage intérieur

Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires internes avec de l'eau tiède savonneuse pour supprimer l'odeur caractéristique du "neuf" puis séchez soigneusement.

14) Si un branchement sur le réseau d'eau est prévu.

Protection de l'environnement

Le système frigorifique et l'isolation de votre appareil ne contiennent pas de C.F.C. contribuant ainsi à préserver l'environnement. L'appareil ne doit pas être mis au rebut avec les ordures ménagères et les déchets urbains. La mousse d'isolation contient des gaz inflammables : l'appareil sera mis au rebut conformément aux règlements applicables disponibles auprès des autorités locales. Veillez à ne pas détériorer les circuits frigorifiques, notamment au niveau du condenseur. Les matériaux utilisés dans cet appareil identifiés par le symbole 🌐 sont recyclables.

Toutefois, le réglage doit être choisi en tenant compte du fait que la température à l'intérieur de l'appareil dépend de plusieurs facteurs :

• la température ambiante
• la fréquence d'ouverture de la porte
• la quantité de denrées stockées
• l'emplacement de l'appareil.

Important Si le thermostat est réglé sur la position de froid maximum, lorsque la température ambiante est élevée et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvénient, placez le thermostat sur une température plus élevée de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.

Important N'utilisez pas de produits abrasifs, poudre à récurer, éponge métallique pour ne pas abîmer la finition.

Congélation d'aliments frais

Le compartiment congélateur est idéal pour congeler des denrées fraîches et conserver les aliments surgelés ou congelés pendant longtemps.

Pour congeler les denrées fraîches, il n'est pas nécessaire de modifier le réglage moyen.

Toutefois, pour une congélation plus rapide, tournez le bouton du thermostat vers le haut pour obtenir un réglage de froid maximum.

Important Dans ce cas, la température du compartiment réfrigérateur peut chuter au-dessous de 0°C. Si cela se produit, repositionnez le bouton du thermostat sur un réglage plus chaud.

Placez les denrées fraîches à congeler dans le compartiment supérieur.

Conservation des aliments congelés

À la mise en service ou après un arrêt prolongé, placez le thermostat sur la position Max pendant 2 heures environ, avant d'introduire les produits dans le compartiment.

Important En cas de dégivrage accidentel, dû par exemple à une panne de courant, si la panne doit se prolonger plus longtemps qu'il n'est indiqué à la rubrique "temps d'augmentation" dans la section Caractéristiques techniques, consommez les aliments décongelés le plus rapidement possible ou recongelez-les après les avoir cuits (une fois refroidis).

La décongélation

Les aliments surgelés ou congelés peuvent être décongelés dans le compartiment réfrigérateur ou à température ambiante, avant d'être utilisés, en fonction du temps disponible pour cette opération.

Les petites pièces peuvent même être cuites sans décongélation préalable : dans ce cas, la cuisson est plus longue.

Conseils utiles

Conseils pour l'économie d'énergie

• N'ouvrez pas la porte trop souvent ou plus longtemps que nécessaire.
• Si la température ambiante est élevée, le dispositif de réglage de température est sur la position de froid

Cet appareil est équipé d'un ou de plusieurs bacs à glaçons. Remplissez d'eau ces bacs et mettez-les dans le compartiment congélateur.

Important N'utilisez pas d'instruments métalliques pour décoller les bacs du congélateur.

Clayettes amovibles

Les parois du réfrigérateur sont équipées d'une série de glissières pour que les clayettes puissent être placées en fonction des besoins.

Emplacement des balconnets de la porte

En fonction de la taille des emballages des aliments conservés, les balconnets de la porte peuvent être positionnés à différentes hauteurs.

Pour les ajuster, procédez comme suit :

tirez progressivement dans le sens des flèches pour les dégager, puis repositionnez-les selon les besoins.

maximum et l'appareil est plein : il est possible que le compresseur fonctionne en régime continu, d'où un risque de formation excessive de givre sur l'évaporateur. Pour éviter ceci, modifiez la position du dispositif de réglage de température de façon à obtenir des périodes d'arrêt du compresseur et ainsi per-

mettre un dégivrage automatique, d'où des économies d'énergie.

Conseils pour la réfrigération de denrées fraîches

Pour obtenir les meilleures performances possibles :

• N'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans le réfrigérateur.
• Couvrez ou enveloppez soigneusement les aliments, surtout s'ils sont aromatiques.
• Placez les aliments pour que l'air puisse circuler librement autour.

Conseils pour la réfrigération

Conseils utiles :

Viande (tous les types) : enveloppez-la dans des sachets en plastique et placez-la sur la tablette en verre au-dessus du bac à légumes.

La période de conservation est de 1 à 2 jours au maximum.

Aliments cuits, plats froids, etc. : placez-les bien couverts sur une clayette.

Fruits et légumes : placez-les une fois nettoyés dans le(s) bac(s) à légumes fourni(s).

Beurre et fromage : placez-les dans des récipients étanches spéciaux ou enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylène, pour emmagasiner le moins d'air possible.

Lait en bouteille : bouchez-le et placez-le dans le balconnet de la contreporte réservé aux bouteilles.

Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigérateur, s'ils ne sont pas correctement emballés.

Conseils pour la congélation

Pour obtenir les meilleurs résultats, voici quelques conseils importants :

• la quantité maximale de denrées que vous pouvez congeler par 24 heures est indiquée sur la plaque signalétique.

• le temps de congélation est de 24 heures. Aucune autre denrée à congeler ne doit être ajoutée pendant cette période.

• congelez seulement les denrées alimentaires fraîches, de qualité supérieure (une fois nettoyées).

• préparez la nourriture en petits paquets pour une congélation rapide et uniforme, adaptés à l'importance de la consommation.
• enveloppez les aliments dans des feuilles d'aluminium ou de polyéthylène et assurez-vous que les emballages sont étanches ;
• ne laissez pas des aliments frais, non congelés, toucher des aliments déjà congelés pour éviter une remontée en température de ces derniers.
• les aliments maigres se conservent mieux et plus longtemps que les aliments gras ; le sel réduit la durée de conservation des aliments
• la température très basse à laquelle se trouvent les bâtonnets glacés, s'ils sont consommés dès leur sortie du compartiment congélateur, peut provoquer des brûlures.
• L'identification des emballages est importante : indiquez la date de congélation du produit, et respectez la durée de conservation indiquée par le fabricant.

Conseils pour la conservation des produits surgelés et congelés du commerce

Pour une bonne conservation des produits surgelés et congelés, vous devez :

• vous assurer qu'ils ont bien été conservés au magasin ;
• prévoir un temps réduit au minimum pour leur transport du magasin d'alimentation à votre domicile ;
• éviter d'ouvrir trop souvent la porte du congélateur et ne la laisser ouverte que le temps nécessaire.
• une fois décongelés, les aliments se détériorent rapidement et ne peuvent pas être recongelés.
• respecter la durée de conservation indiquée par le fabricant.

Entretien et nettoyage

Attention débrancher l'appareil avant toute opération d'entretien.

Cet appareil contient des hydrocarbures dans son circuit réfrigérant : l'entretien et la recharge ne

doivent donc être effectués que par du personnel autorisé.

Nettoyage périodique

Cet appareil doit être nettoyé régulièrement :

• Nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse.
• Vérifiez régulièrement les joints de porte et nettoyezles en les essuyant pour éviter toute accumulation de déchets.
  • Rincez et séchez soigneusement.

Important Ne pas tirer, déplacer ou endommager les tuyaux et/ou câbles qui se trouvent à l'intérieur de l'appareil.

Ne JAMAIS utiliser de produits abrasifs ou caustiques ni d'éponges avec grattoir pour nettoyer l'intérieur de façon à ne pas l'abîmer et laisser de fortes odeurs.

Nettoyer le condenseur (grille noire) et le compresseur situés à l'arrière de l'appareil avec une brosse ou un aspirateur. Cette opération améliore les performances de l'appareil et permet des économies d'énergie.

Important Attention à ne pas endommager le système de réfrigération.

De nombreux détergents pour la cuisine recommandés par les fabricants contiennent des produits chimiques qui peuvent attaquer/endommager les pièces en plastique utilisées dans cet appareil. Il est par conséquent recommandé d'utiliser seulement de l'eau chaude additionnée d'un peu de savon liquide pour nettoyer la carrosserie de l'appareil.

Après le nettoyage, rebranchez l'appareil.

Dégivrage du réfrigérateur

Le givre est automatiquement éliminé de l'évaporateur du compartiment réfrigérateur à chaque arrêt du compresseur, en cours d'utilisation normale. L'eau de dégivrage est collectée dans un récipient spécial situé à l'arrière de l'appareil, au-dessus du compresseur, d'où elle s'évapore.

Il est important de nettoyer régulièrement l'orifice d'écoulement de la gouttière d'évacuation de l'eau de dégivrage située au milieu du compartiment réfrigérateur pour empêcher l'eau de déborder et de couler sur les aliments qui se trouvent à l'intérieur. Nettoyez l'orifice d'écoulement de l'eau de dégivrage avec le bâtonnet spécial se trouvant déjà dans l'orifice.

Dégivrer le congélateur

A La formation de givre à l'intérieur de l'appareil ne peut être évitée.

Dégivrez le congélateur lorsque l'épaisseur de la couche de givre est comprise entre 3 et 5 mm.

Important Mettez le thermostat sur la position maximum 12 heures avant d'effectuer le dégivrage pour assurer une réserve de froid.

Retirez le givre comme indiqué ci-dessous :

1. Éteignez l'appareil.
2. Sortez le bac à glaçons et éventuellement les denrées congelées. Enveloppez celles-ci dans plusieurs feuilles de papier journal, ou mieux, dans des emballages isothermes. Conservez-les dans un endroit frais.

Attention Ne touchez pas avec les mains humides les surfaces givrées et les produits congelés Risque de brûlures ou arrachement de la peau !

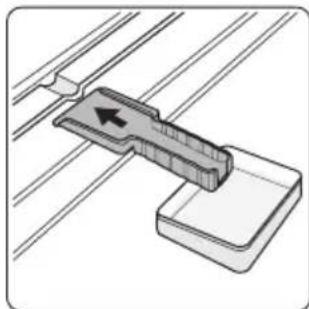

1. Maintenez la porte ouverte et utilisez la spatule en plastique comme gouttière en l'insérant dans l'emplacement prévu à cet effet. Placez au-dessous un réci-

pient dans lequel s'écoulera l'eau de dégivrage.

Le dégivrage peut être accéléré en plaçant dans le compartiment congélateur un ou plusieurs récipients d'eau chaude non bouillante, à l'exclusion de toute autre source de chaleur. Retirez également les morceaux de glace au fur et à mesure que ceux-ci se détachent, avant que le processus de dégivrage ne soit terminé.

1. Une fois le dégivrage terminé, épongez bien et séchez soigneusement les parois et le fond. Conservez la spatule en plastique pour une utilisation ultérieure.
2. Mettez en fonctionnement l'appareil.
3. Attendez deux à trois heures avant de replacer à nouveau les produits surgelés ou congelés dans le compartiment.

Avertissement N'utilisez jamais de couteau ou d'objet métallique pour gratter la couche de givre, risquez de détériorer irrémédiablement borateur.

N'utilisez pas d'appareils électriques, d'agents chimiques, de dispositifs mécaniques ou autres moyens artificiels pour dégivrer ou accélérer le dégivrage de votre appareil. Utilisez uniquement les dispositifs préconisés dans cette notice d'utilisation. A Une augmentation de la température des aliments congelés au cours du dégivrage est susceptible d'écourter leur durée de conservation.

En cas d'anomalie de fonctionnement

Avertissement Avant de résoudre les problèmes, débranchez l'appareil.

La résolution des problèmes, non mentionnés dans le présent manuel, doit être exclusivement confiée à un électricien qualifié ou une personne compétente.

En cas d'absence prolongée ou de non-utilisation

Si l'appareil n'est pas utilisé pendant de longues périodes, prenez les précautions suivantes :

- débranchez l'appareil

• retirez tous les aliments
- dégivrez ^15) et nettoyez l'appareil et tous les accessoires
- laissez la porte/les portes entrouverte(s) pour prévenir la formation d'odeurs désagréables.

Si, toutefois, vous n'avez pas la possibilité de débrancher et vider l'appareil, faites vérifier régulièrement son bon fonctionnement pour éviter la détérioration des aliments en cas de panne de courant.

Important Certains bruits pendant le fonctionnement (compresseur, système réfrigérant) sont normaux.

Anomalie Cause possible Remède
L'appareil ne fonctionne pas.L'ampoule ne fonctionne pas.	L'appareil est à l'arrêt. Mettez l'appareil en fonctionnement.
La fiche n'est pas correctement branchée sur la prise de courant.	Branchez correctement la fiche sur la prise de courant.
Le courant n'arrive pas à l'appareil.	La prise de courant n'est pas alimentée.	Branchez un autre appareil électrique sur la prise de courant.Faites appel à un électricien qualifié.
L'ampoule ne fonctionne pas.	L'ampoule est en mode veille.	Ouvrez et fermez la porte.
	L'ampoule est défectueuse.	Consultez le paragraphe "Remplacement de l'ampoule".
Le compresseur fonctionne en permanence.	La température n'est pas correctement réglée.	Sélectionnez une température plus élevée.
La porte n'est pas correctement fermée.	Consultez le paragraphe "Fermeture de la porte".

15) Si cela est prévu.

Anomalie Cause possible Remède
	La porte a été ouverte trop souvent.	Ne laissez pas la porte ouverte plus longtemps que nécessaire.
La température du produit est trop élevée.		Laissez le produit revenir à température ambiante avant de le ranger dans l'appareil.
La température ambiante est trop élevée.		Réduisez la température ambiante.
De l'eau s'écoule sur la plaque arrière du compartiment réfrigérateur.	Pendant le dégivrage automatique, le givre fond sur la plaque arrière.	Ce phénomène est normal.
De l'eau s'écoule dans le compartiment réfrigérateur.	La gouttière d'évacuation de l'eau de dégivrage est obstruée.	Nettoyez la gouttière d'évacuation.
Des produits empêchent l'eau de s'écouler dans le réservoir d'eau.		Assurez-vous que les produits ne touchent pas la plaque arrière.
De l'eau coule sur le sol. L'eau de dégivrage ne s'écoule pas dans le plateau d'évaporation situé au-dessus du compresseur.		Fixez la gouttière d'évacuation de l'eau au plateau d'évaporation.
La température à l'intérieur de l'appareil est trop basse.	La température n'est pas correctement réglée.	Sélectionnez une température plus élevée.
La température à l'intérieur de l'appareil est trop élevée.	La température n'est pas correctement réglée.	Sélectionnez une température plus basse.
La porte n'est pas correctement fermée.		Consultez le paragraphe "Fermeture de la porte".
La température du produit est trop élevée.		Laissez le produit revenir à température ambiante avant de le ranger dans l'appareil.
Trop de produits ont été introduits simultanément.		Introduisez moins de produits en même temps.
L'air froid ne circule pas dans l'appareil.		Assurez-vous que l'air froid circule dans l'appareil.

Remplacement de l'ampoule

Attention Débranchez l'appareil du secteur.

1. Retirez la vis du diffuseur.
2. Retirez le diffuseur (voir l'illustration).
3. Remplacez l'ampoule défectueuse par une ampoule neuve de puissan-

ce identique, spécifiquement conçue pour les appareils électroménagers (la puissance maximale est indiquée sur le diffuseur).

1. Installez le diffuseur.
2. Serrez la vis du diffuseur.

3. Branchez l'appareil sur le secteur.

4. Ouvrez la porte. Vérifiez que l'ampoule s'allume.

Fermeture de la porte

1. Nettoyez les joints de la porte.

2. Si nécessaire, ajustez la porte. Consultez le paragraphe "Installation".

3. Si nécessaire, remplacez les joints défectueux. Contactez le Service Après-vente.

Caractéristiques techniques

Dimensions de la niche d'encastrement
Hauteur 1580 mm
Largeur 560 mm
Profondeur 550 mm
Temps de remontée en température	20 h
Tension 230-240 V
Fréquence 50 Hz

Les caractéristiques techniques figurent sur la plaque signalétique située sur le côté gauche à l'intérieur de l'appareil et sur l'étiquette d'énergie.

Installation

Attention Pour votre sécurité et le bon

fonctionnement de l'appareil, veuillez lire attentivement les "Consignes de sécurité" avant d'installer l'appareil.

Emplacement

Installez cet appareil à un endroit où la température ambiante correspond à la classe climatique indiquée sur la plaque signalétique de l'appareil :

Classe climatique	Température ambiante
SN +10 à + 32 °C
N +16 à + 32 °C
ST +16 à + 38 °C
T +16 à + 43 °C

Branchement électrique

Contrôlez, avant de brancher l'appareil, si la tension et la fréquence indiquées sur la plaque signalétique correspondent à celles de votre réseau.

L'appareil doit être relié à la terre. La fiche du câble d'alimentation comporte un logement pour mise à la terre. Si la prise de courant murale n'est pas mise à la terre, branchez l'appareil sur une prise de terre conformément aux normes en vigueur, en demandant conseil à un électricien qualifié.

Le fabricant décline toute responsabilité en cas d'incident suite au non-respect des consignes de sécurité sus-mentionnées.

Cet appareil est conforme aux directives communautaires.

Réversibilité de la porte

Le sens d'ouverture de la porte est orienté vers la droite. Si vous souhaitez modifier le sens d'ouverture de la porte (vers la gauche), effectuez les opérations suivantes avant d'installer définitivement l'appareil :

• Desserrez la goupille supérieure et retirez l'entretoise.
• Retirez la goupille supérieure et la porte supérieure.

• Desserrez la charnière intermédiaire.

• Enlevez la porte inférieure.
  • Desserrez la goupille inférieure.

Sur le côté opposé :

• Installez la goupille inférieure.
• Installez la porte inférieure.
• Serrez la charnière intermédiaire.
• Installez la porte supérieure.
• Serrez l'entretoise et la goupille supérieure.

Conditions requises en matière de circulation d'air

Veillez à garantir une cir- culation d'air suffisante à l'arrière de l'appareil.

Installation de l'appareil

Attention Assurez-vous que le cordon d'alimentation n'est pas coincé sous l'appareil.

Procédez comme suit :

Si nécessaire, coupez la bande adhésive d'étanchéité et appliquez-la sur l'appareil, comme le montre la figure.

Installez l'appareil dans son emplacement.

Poussez l'appareil en suivant les flèches (1) jusqu'à ce que la partie supérieure vienne toucher le mobilier de la cuisine.

Poussez l'appareil dans le sens des flèches (2) contre le meuble, du côté opposé à la charnière.

Calez l'appareil dans son emplacement.

La distance entre l'appareil et le bord de la face avant du meuble doit être de 44 mm.

Pour le cache-charnière inférieur (dans le sachet des accessoires), vérifiez si la distance entre l'appareil et le mobilier de la cuisine est correcte.

L'espace libre entre l'appareil et le meuble doit être de 4 mm.

Ouvrez la porte. Positionnez le cache-charnière.

Fixez l'appareil dans son emplacement à l'aide de 4 vis.

Retirez la pièce du cache charnière (E). Veillez à enlever la partie DX, s'il s'agit de la charnière de droite, la partie SX pour la charnière de gauche.

Fixez les caches (C, D) aux pattes et dans les trous des charnières.

Installez la grille de ventilation (B).

Fixez les caches (E) à la charnière.

Placez l'appareil contre la paroi latérale du meuble de cuisine :

1. Desserrez les vis de la pièce (G) et déplacez la pièce (G) jusqu'à la paroi latérale du meuble.

2. Serrez de nouveau les vis de la pièce (G).

3. Fixez la pièce (H) à la pièce (G).

Détachez les pièces (Ha), (Hb), (Hc) et (Hd).

Installez la pièce (Ha) sur la face intérieure du meuble de cuisine.

Poussez la pièce (Hc) sur la pièce (Ha).

Ouvrez la porte de l'appareil et celle du meuble à 90° environ.

Introduisez la petite équerre (Hb) dans le guide (Ha).

Tenez ensemble la porte de l'appareil et celle du meuble et marquez la position des trous.

Enlevez les supports et marquez le repère avec le clou (K) à 8 mm du bord externe de la porte.

Placez à nouveau la petite équerre sur le guide et fixez-la à l'aide des vis fournies.
Alignez la porte du meuble de cuisine et la porte de l'appareil en ajustant la pièce Hb.

Appuyez la pièce (Hd) sur la pièce (Hb).

Contrôlez une dernière fois pour vous assurer que :

• Toutes les vis sont correctement serrées.
• Le joint d'étanchéité magnétique adhère fortement au meuble.

Important Si la température à l'intérieur de la pièce est trop basse (en hiver, par exemple), il se peut que le

joint n'adhère pas parfaitement. Inversément, si la température ambiante augmente, la dimension du joint augmente également.

En matière de sauvegarde de l'environnement

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet

ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique).

En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seront traités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Inhalt
