Type de produit Réfrigérateur à froid statique
Marque Brandt
Modèle SA1650E
Capacité nette 150 litres environ
Dimensions (H x L x P) 850 x 500 x 550 mm environ
Poids net 30 kg environ
Alimentation électrique 220-240 V ~ 50 Hz
Classe énergétique Classe A (estimation)
Consommation annuelle Environ 200 kWh/an
Réfrigérant R600a (isobutane)
Niveau sonore 42 dB(A) environ
Fonctions principales Compartiment réfrigérateur, bac à légumes, balconnets, étagères réglables
Dégivrage Manuel
Éclairage intérieur Lampe à incandescence ou LED (selon version)
Thermostat Réglage mécanique, de 1 à 7
Entretien et nettoyage Nettoyage intérieur avec eau tiède et savon doux ; dégivrage régulier ; nettoyage du condenseur annuel
Sécurité Conforme aux normes CE ; arrêt automatique en cas de surchauffe
Pièces détachées et réparabilité Pièces disponibles sur le site Brandt ou chez les revendeurs agréés ; indice de réparabilité estimé : 6.5/10

FOIRE AUX QUESTIONS - SA1650E BRANDT

Comment installer mon réfrigérateur Brandt SA1650E ?
Placez l'appareil dans un endroit sec et ventilé, à l'abri du soleil et des sources de chaleur. Laissez un espace d'au moins 5 cm à l'arrière pour la circulation d'air. Réglez les pieds pour qu'il soit de niveau. Branchez-le à une prise avec terre.
Comment régler la température du réfrigérateur ?
Tournez le bouton du thermostat situé à l'intérieur. Les chiffres de 1 à 7 indiquent le froid : 1 est le moins froid, 7 le plus froid. La position recommandée est 3 ou 4.
Pourquoi mon réfrigérateur fait-il du bruit ?
Des bruits sont normaux (compresseur, circulation du gaz). Si le bruit est anormal, vérifiez que l'appareil est de niveau, qu'il ne touche pas un meuble, et que les clayettes sont bien en place.
Comment dégivrer le réfrigérateur ?
Débranchez l'appareil, videz-le, laissez la porte ouverte et placez des récipients pour recueillir l'eau de dégivrage. Ne jamais utiliser d'objets tranchants pour enlever la glace. Essuyez ensuite l'intérieur.
Que faire si la porte ne ferme pas correctement ?
Vérifiez que l'appareil est bien de niveau et qu'aucun aliment ne bloque la porte. Nettoyez le joint de porte à l'eau savonneuse. Si le joint est usé, remplacez-le.
Comment changer l'ampoule intérieure ?
Débranchez l'appareil. Retirez le capot de l'ampoule (souvent clipsé) et dévissez l'ancienne ampoule. Remplacez-la par une ampoule identique (E14, 220-240V, 15W max). Remettez le capot et rebranchez.
Pourquoi y a-t-il de l'eau au fond du réfrigérateur ?
Cela peut venir d'un orifice de dégivrage bouché. Nettoyez-le avec un cure-pipe ou une tige souple. Vérifiez aussi que le bac de récupération d'eau au dos n'est pas plein ou déplacé.
Quels aliments puis-je conserver dans le réfrigérateur ?
Conservez les produits laitiers, viandes, poissons, fruits, légumes et boissons. Placez les aliments les plus périssables dans la zone la plus froide (étagère du bas). Ne surchargez pas l'appareil.
Comment nettoyer l'intérieur du réfrigérateur ?
Débranchez l'appareil et videz-le. Nettoyez les parois et clayettes avec un chiffon doux imbibé d'eau tiède et de savon doux. Rincez et séchez. Évitez les produits abrasifs.
Que faire en cas de coupure de courant ?
Ne pas ouvrir la porte. Les aliments restent froids plusieurs heures. Si la coupure dure plus de 4 heures, vérifiez l'état des aliments. Une fois le courant rétabli, laissez l'appareil refroidir avant de remettre les aliments.

Questions des utilisateurs sur SA1650E BRANDT

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Réfrigérateur au format PDF gratuitement ! Retrouvez votre notice SA1650E - BRANDT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SA1650E de la marque BRANDT.

MODE D'EMPLOI SA1650E BRANDT

Vous venez d'acquérir un réfrigérateur Brandt et nous vous en remercions.

Votre nouvel appareil a été conçu pour vous par nos équipes de recherche pour conserver au mieux vos aliments et répondre à vos exigences en termes de performance et de respect de l'environnement.

Sous un design trçs actuel, les réfrigérateurs Brandt présentent de trçs nombreuses innovations pertinentes.

Performants, ils assurent une fraîcheur optimale à vos aliments grâce à un espace de conservation organisé.

Vous trouverez également dans la gamme de produits Brandt, un choix étendu d'appareils en parfaite harmonie avec l'esthétique de votre nouveau réfrigérateur Brandt.

Découvrez-les dans le nouveau catalogue Brandt que pouvez vous procurer auprès de notre service consommateurs qui se tient à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions.

Brandt, spécialiste incontesté de l'électroménager depuis plusieurs décennies, vous offre une fois de plus, des produits performants, fiables et faciles à utiliser.

La Marque Brandt

Les symboles ci-dessous vous guideront au long de la lecture de votre notice:

BRANDT SA1650E - 1

Instructions liées à la sécurité lors de l'utilisation de l'appareil.

BRANDT SA1650E - 2

Conseils pour une utilisation correcte de l'appareil afin d'obtenir les meilleures performances.

BRANDT SA1650E - 3

Informations liées à la protection de l'environnement.

BRANDT SA1650E - 4

Avertissements importants

Ce sont des avertissements de sécurité. Nous vous prions donc de les lire attentivement avant d'installer et d'utiliser votre appareil.

Nous recommandons de conserver cette notice afin de pouvoir la consulter au besoin et de la remettre, le cas échéant, au nouveau propriétaire de l'appareil.

Usage domestique

  • Les réfrigérateurs/congélateurs domestiques sont destinés uniquement à la conservation et/ou à la congélation des aliments.
  • Contrôler, avant d'installer l'appareil, s'il n'est pas endommagé. Dans le cas contraire, s'adresser au revendeur.
  • Cet appareil est lourd. Faites attention lors de son déplacement.
  • Une éventuelle modification à l'installation électrique de votre maison qui devrait être nécessaire pour l'installation de l'appareil ne devra être effectuée que par du personnel qualifié.
  • Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arrière de l'appareil. Une prise de courant endommagée peut s'échauffer et causer un incendie.
  • Ne placez pas d'objets lourds ou l'appareil sur le câble d'alimentation (risque de court circuit et incendie).
  • Ne débranchez pas l'appareil en tirant sur le câble, particulièrement lorsque l'appareil est tiré de son emplacement. Si le câble d'alimentation est endommagé ou écrasé peut causer un court circuit, un incendie et/ou une électrocution.
  • Ne pas mettre d'instruments électriques à l'intérieur de l'appareil (sorbetière, par exemple).
  • Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur/compartiment à basse température, elles pourraient éclater.

  • Ne touchez pas les aliments surgelés avec des mains humides. Les mains pourraient y rester collées.

  • Ne décollez jamais les bacs à glace avec un couteau ou tout autre objet tranchant.
  • Ne jamais essayer de réparer l'appareil vous-même. Les réparations effectuées par des incompétents peuvent endommager l'appareil. S'adresser au centre de service après-vente le plus proche et n'exiger que des pièces de rechange d'origine.

Sécurité enfants

  • Les éléments de l'emballage (par ex. sacs, pellicules, polystyrène) peuvent être dangereux pour les enfants. Ils peuvent s'étouffer!
  • En cas d'élimination de l'appareil, couper le câble d'alimentation et neutraliser le dispositif de fermeture de la porte de manière à ce que les enfants ne puissent pas rester enfermés à l'intérieur de l'appareil.

BRANDT SA1650E - Sécurité enfants - 1

Protection de l'environnement

Le circuit réfrigérant et l'isolation de cet appareil ne contiennent pas de gaz réfrigérant nocif pour l'ozone. L'appareil ne doit être ni jeté avec les ordures ménagères ni mis à la casse. Il faudra éviter d'endommager le circuit réfrigérant, notamment à l'arrière, à proximité du condensateur grillagé. S'adresser aux services de la commune pour avoir les renseignements nécessaires sur les déchetteries.

Sommaire

Avertissements importants ....3

Elimination / Utilisation Avant la mise en service / Mise en service 4

Réglage de la température / Equipement intérieur / Securité alimentaire 5

Conseils 6

Entretien Dégivrage / Nettoyage / Changement de l'ampoule ....7

Si quelque chose ne va pas ... 8

Service après-vente et pièces de rechange / Caractéristiques Techniques ....8

Installation Emplacement / Branchement électrique 9

Réversibilité de la porte 10

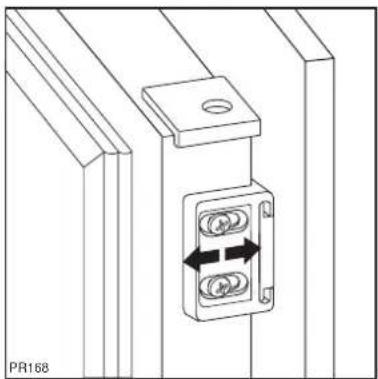

Instructions pour l'encastrement ....10

BRANDT SA1650E - Sommaire - 1

Elimination

Matériaux de l'emballage

- Les matériaux marqués du symbole sont recyclables.

PE<=polyéthylène

PS<=polystyrène

PP<=polypropylène

Tous les matériaux de l'emballage sont recyclables.

Mise au rebut des anciens appareils

S'adresser aux services de la commune pour avoir les renseignements nécessaires sur les déchetteries.

Utilisation

Avant la mise en service

- L'appareil étant convenablement installé, nous vous conseillons de le nettoyer soigneusement avec de l'eau tiède savonneuse, pour enlever l'odeur caractéristique de «neuf».

BRANDT SA1650E - Avant la mise en service - 1

N'utilisez pas de produits abrasifs, poudre à récurer, éponge métallique.

L'appareil et certaines parties de l'équipement intérieur sont protégés pour le transport.

Enlevez les bandes autocollantes à gauche et à droite à l'extérieur de la porte et toutes les bandes autocollantes et rembourrages à l'intérieur de l'appareil (sauf la plaque signalétique).

Mise en service

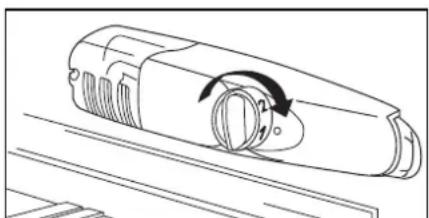

- Branchez la prise de courant et ouvrez la porte. Tournez le bouton du thermostat dans le sens des aiguilles d'une montre au-delà de la position «O» (arrêt).

BRANDT SA1650E - Mise en service - 1

- Le bouton rotatif pour la sélection de la température se trouve dans le compartiment réfrigérateur, à droite.

- L'appareil est ainsi en état de fonctionnement. Pour arrêter le fonctionnement, placez l'indicateur du bouton en correspondance du symbole «O».

Réglage de la température

- L'exacte position du thermostat doit être repérée en considérant que la température interne dépend des facteurs suivants:

• température ambiante;
- fréquence d'ouverture des portes;
- quantité d'aliments conservés;
- emplacement de l'appareil.

- La température est réglée automatiquement.

  • Position „1“ = température la plus élevée
  • Position „6“ = température la plus basse
  • Position „0“ = arrêt

Une position moyenne est la plus indiquée.

Equipement intérieur

Tablettes amovibles

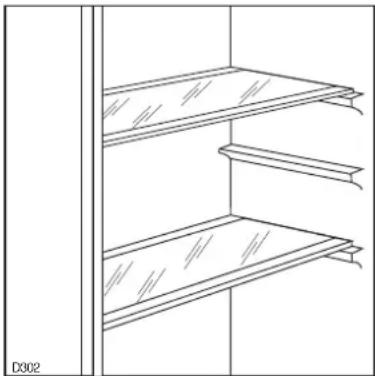

- Les glissières se trouvant sur les parois de la cuve permettent de positionner les tablettes à différentes hauteurs, selon vos besoins.

BRANDT SA1650E - Tablettes amovibles - 1

  • Tirer la surface de rangement vers l'avant jusqu'à ce qu'on puisse la faire basculer vers le haut ou vers le bas et l'extraire.
  • Pour le placement à une autre hauteur, procéder dans l'ordre inverse.

BRANDT SA1650E - Tablettes amovibles - 2

Pour permettre une bonne circulation de l'air n'enlevez pas la clayette inférieure en verre au-dessus du/des bac/s à légumes et le balconnet porte-bouteille.

Balconnets

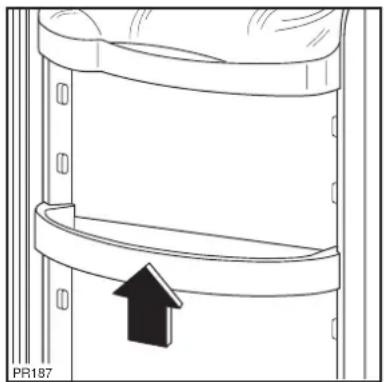

  • Il est possible de changer de place le balconnet central.
  • Dégagez le balconnet en agissant dans le sens indiqué par les flèches.

BRANDT SA1650E - Balconnets - 1

- Remontez le balconnet à la hauteur désirée.

Pour un nettoyage plus soigné, les balconnets supérieur et inférieur peuvent être aisément retirés et replacés dans la même position.

SECURITE ALIMENTAIRE

BRANDT SA1650E - SECURITE ALIMENTAIRE - 1

Explication signalétique de la zone froide

BRANDT SA1650E - Explication signalétique de la zone froide - 1

Le symbole ci-contre indique l'emplacement de la zone la plus froide de votre réfrigérateur.

Zone la plus froide: inférieure ou égale à +4°C

Viandes, volailles, poissons, charcuteries, plats préparés, salades composées, préparations et pâtisseries à base d'œufs ou de crème, pâtes fraîches, pâte à tarte, pizza/quiches, produits frais et fromages au lait cru, légumes prêts à l'emploi vendus sous sachet plastique et plus généralement, tout produit frais dont la date limite de consommation (DLC) est associée à une température de conservation inférieure ou égale à +4°C.

Indicateur de température

Thermostat à régler

Température correcte

BRANDT SA1650E - Indicateur de température - 1

BRANDT SA1650E - Indicateur de température - 2

L'indicateur de température permet de contrôler le bon fonctionnement de votre réfrigérateur.

L'indicateur présente la mention "OK" lorsque la zone la plus froide atteint une température inférieure ou égale à 4°C.

Si la température est supérieure à 4°C, l'indicateur reste noir. L'utilisateur doit alors faire baisser la température de son réfrigérateur en réglant son thermostat.

ATTENTION: Une ouverture prolongée de la porte du réfrigérateur entraîne une hausse de la température interne. Afin de bien mesurer la température, la lecture de l'indicateur doit ctre effectuée dans les 30 secondes.

BRANDT SA1650E - Indicateur de température - 3

Conseils

BRANDT SA1650E - Conseils - 1

Économie d'énergie

  • N'installez pas l'appareil à proximité de cuisiniçres, radiateurs ou autres sources de chaleur. Si la température ambiante est élevée, le compresseur fonctionne plus fréquemment et plus longtemps (voir chapitre "Installation").
  • N'ouvrez pas la porte plus longtemps que nécessaire.
  • Si le thermostat est réglé sur la position de froid maximum, lorsque la température ambiante est élevée et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvénient, placez le thermostat sur une position moins élevée, de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.
  • Ne placez pas d'aliments chauds dans l'appareil. Attendez que les aliments refroidissent.
  • Ne réglez pas la température plus bas que nécessaire.
  • De temps en temps, dépoussiérez le condenseur situé à l'arrière de l'appareil, à l'aide d'un aspirateur ou d'une brosse souple.

Réfrigération

  • N'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans la cuve.
  • Couvrez les aliments, surtout s'ils sont aromatiques.
  • Placez les denrées de façon à ce que l'air puisse circuler tout autour.

Oç placer les denrées?

Viandes (de toutes sortes): enveloppez-la dans des sachets en plastique et placez-la sur la tablette en verre au-dessus du bac à légumes.

La période de conservation est de 1 à 2 jours au maximum.

Aliments cuits, plats froids, etc.: placez-les, bien couverts, sur une clayette.

Fruits et légumes: bac(s) à légumes (une fois nettoyés).

Beurre et fromage: enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylçne et mettez-les dans les casiers appropriés.

Lait en bouteille: à placer dans l'un des balconnets de la contreporte.

Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigérateur. Les fromages fermentés ne seront mis au réfrigérateur que si l'on désire arrêter leur maturation. Ils devront alors être soigneusement enveloppés.

Entretien

BRANDT SA1650E - Entretien - 1

Débranchez l'appareil avant toute opération.

BRANDT SA1650E - Entretien - 2

Attention

Cet appareil contient des hydrocarbures dans son circuit réfrigérant; l'entretien et la recharge ne doivent donc être effectués que par du personnel qualifié.

Dégivrage

- Le dégivrage s'effectue automatiquement, à chaque arrêt du compresseur. L'eau de dégivrage est évacuée dans un bac situé à l'arrière de l'appareil oç elle s'évapore sans intervention.

BRANDT SA1650E - Dégivrage - 1

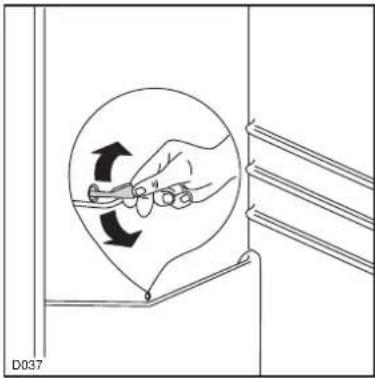

- Nous recommandons de nettoyer périodiquement l'orifice d'écoulement de l'eau de dégivrage se trouvant dans la partie centrale de la gouttière du compartiment réfrigérateur afin d'éviter que l'eau, en débordant, ne coule sur les denrées stockées dans la cuve. Utilisez à cet effet le bâtonnet se trouvant dans l'orifice.

Nettoyage

BRANDT SA1650E - Nettoyage - 1

N'utilisez jamais de produits abrasifs ou caustiques ni d'éponges avec grattoir pour procéder au nettoyage de votre appareil.

N'utilisez jamais d'objets métalliques pour nettoyer l'appareil; vous risquez de l'endommager.

Pour faciliter le nettoyage les balconnets peuvent çtre aisément enlevés.

Nettoyez périodiquement l'intérieur de votre appareil avec de l'eau tiçde et du bicarbonate de soude. Rincez et séchez soigneusement.

De temps en temps démontez la grille d'aération située à la base de l'appareil et dépoussiérez les conduites pour le passage de l'air à l'aide d'un aspirateur ou d'une brosse. Une accumulation de poussicre risquerait de diminuer le rendement de l'appareil.

Arrèt prolongé

  • Débranchez la prise de courant. videz l'appareil, dégivrez-le et nettoyez-le à fond.
  • Laissez les portes entrouvertes pour faire circuler de l'air, de façon à éviter les mauvaises odeurs.

Changement de l'ampoule

- Avant de remplacer l'ampoule, mettez à l'arrçt l'appareil et débranchez-le.

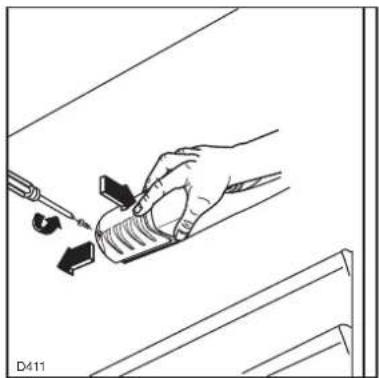

L'ampoule d'éclairage dans le compartiment réfrigérateur est accessible en effectuant les opérations ci-dessous:

  1. Dévissez la vis de fixation du plafonnier.
  2. Décrochez la partie mobile en exerçant une pression sur celle-ci comme indiqué dans la figure.

BRANDT SA1650E - Changement de l'ampoule - 1

  1. Mettez une autre ampoule qui ait la m'çme puissance.

Si quelque chose ne va pas ...

Si l'appareil marche mal, il faut contrôler:

Dérangement Remède
La température à l'intérieur de l'appareil est trop chaude.La température est mal réglée. Veuillez consulter la partie "Réglage de la température". Placez les denrées de façon à ce que l'air puisse circuler tout autour. Vérifiez que la porte soit bien fermée. La température ambiante du local est trop élevée.
L'appareil refroidit trop.La température est mal réglée. Veuillez consulter la partie "Réglage de la température".
Le compresseur fonctionne sans interruptionTourner le bouton du thermostat en choisissant une température plus basse. La température ambiante du local est trop chaude. Vérifier si l'aération de l'appareil est suffisante et si aucun obstacle n'empçche son acheminement. De trop grandes quantités d'aliments ont été entreposées au cours des dernières 24 heures. N'ouvrez pas la porte plus longtemps que nécessaire.
Il y a de l'eau au fond du compartiment réfrigérateur ou sur les clayettes.Le trou d'écoulement de l'eau de dégivrage est bouché. Nettoyez l'orifice d'écoulement avec le bâtonnet se trouvant dans l'orifice.
BruitsLes bruits sont typiques des appareils frigorifiques. Il n'est pas anormal d'entendre le bruit de circulation du fluide frigorigène selon son état liquide, gazeux ou vaporeux. Dçs que le compresseur se met en marche, vous l'entendrez bourdonner ou claquer. Certaines sources de bruit sont dus à la mise en place de la structure du meuble.

Service après-vente et pièces de rechange

Une fois que tous ces contrôles ont été effectués, si l'anomalie de fonctionnement persiste, adressez-vous au Service Après-Vente le plus proche.

Pour que l'intervention soit plus rapide, au moment de l'appel, il vaut mieux indiquer:

  • le modèle
    • le numéro de produit (PNC)
    • le numéro de série (S-No)

Ces indications figurent sur le certificat de garantie ou sur la plaque signalétique située à l'intérieur de l'appareil, à gauche et en bas.

Nous vous conseillons de noter ces indications ici afin de les avoir rapidement à portée de la main.

Caractéristiques Techniques

Les données techniques figurent sur la plaque signalétique située sur le côte gauche à l'intérieur de l'appareil.

Installation

BRANDT SA1650E - Installation - 1

Lors du transport et de l'installation de l'appareil, veiller à n'endommager aucune partie du circuit frigorifique.

  • Pendant le fonctionnement normal, le condenseur et le compresseur à l'arrière de l'appareil s'échauffent sensiblement. Pour des raisons de sécurité, la ventilation doit être prévue comme indiqué dans le paragraphe correspondante. Veuillez consulter la partie "Emplacement".
  • Important: en cas de dommage du câble d'alimentation, il ne doit être remplacé que par un professionnel qualifié.

Emplacement

  • A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général.
  • L'appareil ne doit pas être situé à proximité de radiateurs ou cuisinières à gaz.
  • Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses).
  • Veillez à ne pas obstruer les ouvertures de ventilation.
  • Pour une aération optimale de l'appareil il est obligatoire de pratiquer une ouverture dans le socle (voir Fig.).

50 mm min. 200 cm² min. 200 cm² D526

Il est également nécessaire que la niche soit équipée d'un conduit d'areation ayant les mesures suivantes:

Profondeur 50 mm

Largeur 540 mm

Pour le bon fonctionnement de votre appareil, la température ambiante du local doit être comprise entre la classe climatique (indiquée sur la plaque signalétique) pour lequel il est prévu. Au delà de ces températures, ses performances peuvent s'en trouver diminuées.

Le tableau ci-dessous vous permet de repérer les différentes classes climatiques existantes et les températures ambiantes correspondantes:

Classe climatiquepour une température ambiante de
SN +10 à +32°C
N+16 à +32°C
ST+18 à +38°C
T+18 à +43°C

Branchement électrique

Contrôlez, avant de brancher l'appareil, si le voltage et la fréquence indiqués sur la plaque signalétique correspondent à ceux de votre réseau. Tolérance admise: 6% en plus ou en moins. Pour l'adaptation de l'appareil à des voltages différents, l'adjonction d'un autotransformateur d'une puissance adéquate est indispensable.

BRANDT SA1650E - Branchement électrique - 1

Important

Vérifiez si la prise de courant murale est en bon état et apte à recevoir la fiche du cordon d'alimentation du congélateur. Cette dernière est conforme aux normes en vigueur et comporte un logement pour mise à la terre. Cette fiche peut être branchée sur n'importe quel socle de prise de courant standard, qui toutefois doit être muni d'une broche raccordée à la terre.

Notre responsabilité ne saurait être engagée pour tout incident ou accident provoqué par une mise à la terre inexistante ou défectueuse.

Cet appareil est conforme aux Directives Communautaires suivantes:

BRANDT SA1650E - Important - 1

  • 87/308 du 2.6.87 concernant la suppression des interférences radio-électriques.
  • 89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives.

BRANDT SA1650E - Important - 2

Important

L'appareil doit pouvoir être débranché du secteur; il est donc nécessaire que la fiche reste accessible une fois que l'installation est terminée.

Réversibilité de la porte

La porte de l'appareil a été immobilisée pour le transport au moyen de pivots.

Enlevez le pivot supérieur et inférieur conformément au sens d'ouverture de la porte.

BRANDT SA1650E - Réversibilité de la porte - 1

La réversibilité de la porte une fois effectuée, contrôlez ensuite que le joint magnétique adhère à la carrosserie. Si la température à l'intérieur de la pièce est trop basse (en hiver, p.ex.), il se peut que le joint n'adhère pas parfaitement. Dans ce cas, si on ne veut pas attendre que le joint reprenne ses dimensions naturelles après un certain temps, on pourra accélérer ce processus en chauffant la partie intéressée à l'aide d'un sèche-cheveux.

Instructions pour l'encastrement

Dimensions de la niche

SA 1650 E SA 2350 E

Hauteur (1) 880 1225 mm

Profondeur (2) 550 550 mm

Largeur (3) 560 560 mm

540 50 3 2 1 PRO

Il est également nécessaire que la niche soit équipée d'un conduit d'areation ayant les mesures suivantes:

Profondeur 50 mm

Largeur 540 mm

BRANDT SA1650E - Instructions pour l'encastrement - 2

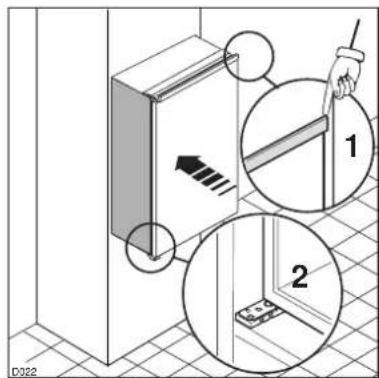

  1. Glissez l'appareil dans la niche. Poussez à fond jusqu'au contact de la butée avec le meuble (Fig.).

BRANDT SA1650E - Instructions pour l'encastrement - 3

  1. Appliquez le joint à pression, entre l'appareil et le meuble (Fig.).

BRANDT SA1650E - Instructions pour l'encastrement - 4

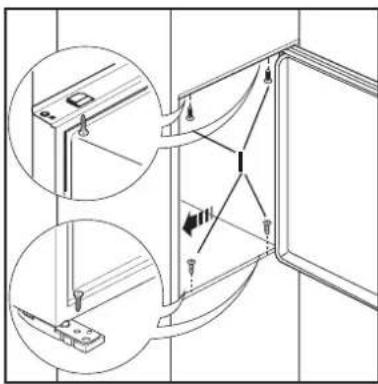

  1. Ouvrez la porte et appuyez l'appareil contre le meuble de cuisine, du côté opposé aux charnières. Fixez l'appareil à l'aide des 4 vis (I) fournies.

BRANDT SA1650E - Instructions pour l'encastrement - 5

  1. Posez la glissière (A) sur la partie interne de la porte du meuble en respectant les côtes indiquées sur la figure et marquez la position des trous externes. Après avoir pratiqué les trous, fixez la glissière avec les vis fournies.

BRANDT SA1650E - Instructions pour l'encastrement - 6

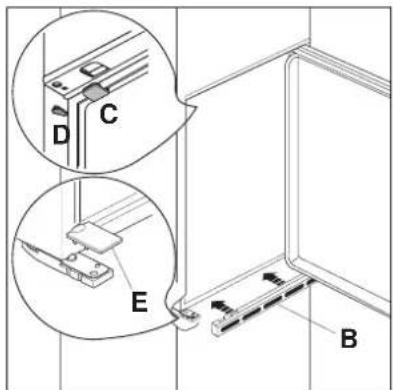

  1. Appliquez la grille d'aération (B) et le couvrecharnière (E- Fig.).

Appliquez les caches (C-D) sur les ailettes des butées et dans les trous des charnières (Fig.).

A C PR33/2

  1. Fixez par encliquetage le cache (C) sur la glissière (A).

A B C D PR266

  1. Séparez les pièces A, B, C, D comme l'indique de la figure.

8mm A B PR167

  1. Ouvrez la porte de l'appareil et celle du meuble à 90° environ. Introduisez l'équerre (B) dans la glissière (A). Tenir ensemble la porte de l'appareil et celle du meuble et marquer la position des trous comme l'indique la figure. Enlever les équerres et pratiquer des trous de 2 mm de ∅ à 8 mm du bord externe de la porte. Remettre l'équerre en place sur la glissière et fixer avec les vis fournies.

BRANDT SA1650E - Instructions pour l'encastrement - 10

  1. Alignez de la porte du meuble. A la fin des opérations, il est nécessaire de contrôler que la porte de l'appareil se ferme parfaitement.

B D PR1671

  1. Fixez par encliquetage le cache (D) sur la glissière (B).

Brandt UK Ltd

Sales telephone : 01 878 1996 ; Sales fax : 01 878 1473

Email : sales@qedltd.ie

ElcoBrandt Suisse SA

Service Après Vente

Route de Soleure 12

2072 St Blaise (NE)

Tél : 032-756-49-89

Fax : 032-756-49-99

Numéro vert : 0800 81 12 34

E-mail : serviceCH@elcobrandt.com

Service Consommateurs Brandt

BP 9526

95069 CERGY PONTOISE CEDEX

Tel : +33 (0) 892 02 88 01*

*0,34 Eur TTC / min à partir d'un poste fixe

Tarif en vigueur au 1 avril 2004

Service fourni par

Brandt Customer Services société par actions simplifiée au capital de 2.500.000 euros

5/7 avenue des Béthunes, 95310 Saint Ouen l'Aumône

RCS Pontoise 440 303 303

Brandt Appliances - S. A. S. au capital de 10 000 000 Euros - RCS Nanterre B 440 302 347

Assistant notice
Powered by Anthropic
En attente de votre message
Informations produit

Marque : BRANDT

Modèle : SA1650E

Catégorie : Réfrigérateur
