Type de produit	Imprimante thermique
Résolution d'impression	300 dpi
Vitesse d'impression	40 mm/s
Largeur d'impression	58 mm
Interface de connexion	USB, Bluetooth
Alimentation électrique	Adaptateur secteur 100-240V
Dimensions approximatives	210 x 130 x 60 mm
Poids	500 g
Compatibilités	Compatible avec Windows, Android, iOS
Fonctions principales	Impression de reçus, étiquettes et codes-barres
Entretien et nettoyage	Nettoyage régulier de la tête d'impression et du rouleau
Pièces détachées et réparabilité	Disponibilité de pièces de rechange sur demande
Sécurité	Conforme aux normes de sécurité électrique
Informations générales	Idéale pour les commerces, les restaurants et les événements

FOIRE AUX QUESTIONS - CW-75 CASIO

Comment réinitialiser le CASIO CW-75 ?

Pour réinitialiser le CASIO CW-75, maintenez enfoncé le bouton 'Reset' situé à l'arrière de l'appareil pendant environ 5 secondes.

Que faire si l'écran ne s'allume pas ?

Vérifiez si les piles sont correctement insérées et si elles ne sont pas déchargées. Remplacez les piles si nécessaire.

Comment changer les paramètres de langue ?

Pour changer la langue, accédez au menu des paramètres en appuyant sur le bouton 'Menu', puis sélectionnez 'Langue' et choisissez votre langue préférée.

Comment calibrer l'écran tactile ?

Pour calibrer l'écran tactile, allez dans les paramètres, sélectionnez 'Calibrage' et suivez les instructions à l'écran.

Pourquoi l'appareil ne se connecte-t-il pas au Wi-Fi ?

Assurez-vous que le Wi-Fi est activé et que vous êtes à portée du routeur. Vérifiez également que vous avez saisi le mot de passe correctement.

Comment mettre à jour le logiciel du CASIO CW-75 ?

Connectez l'appareil à un ordinateur via USB, visitez le site officiel de CASIO pour télécharger la dernière version du logiciel, puis suivez les instructions fournies.

Que faire si l'appareil ne répond pas ?

Essayez de forcer l'arrêt de l'appareil en maintenant le bouton d'alimentation enfoncé pendant 10 secondes, puis rallumez-le.

Comment sauvegarder mes données ?

Vous pouvez sauvegarder vos données en connectant l'appareil à un ordinateur et en transférant les fichiers importants sur votre disque dur.

Comment contacter le service client de CASIO ?

Pour contacter le service client de CASIO, visitez leur site web officiel et utilisez le formulaire de contact ou les informations de contact fournies.

MODE D'EMPLOI CW-75 CASIO

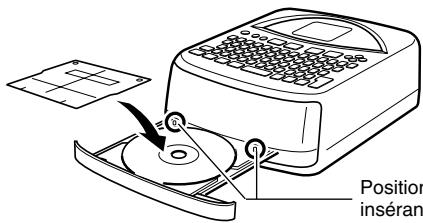

• Il est conseillé d'imprimer sur le disque* avant de l'enregistrer. Les données peuvent être détruites si le disque est imprimé après l'enregistrement.
• CASIO COMPUTER CO., LTD. ne saurait être tenu pour responsable des pertes ou réclamations, de votre part ou de toute autre personne, résultat de l'utilisation de ce produit.
• CD-R, CD-RW, DVD-R, etc.

Avant d'utiliser cette nouvelle imprimante, lisez scrupuleusement les consignes de sécurité mentionnées dans ce manuel et conservez celui-ci à portée de main pour toute référence future.

CASIO ELECTRONICS CO., LTD.

• CASIO COMPUTER CO., LTD. ne saurait être tenu pour responsable des pertes ou réclamations, de quelque part ou de toute autre personne, résultant de l'utilisation de cette imprimante.
• La reproduction partielle ou intégrale de ce manuel sous quelles formes que ce soit, est interdite sans l'accord explicite de CASIO COMPUTER CO., LTD.
• Le contenu de ce manuel peut être changé sans préavis.
• Ce manuel décrit le fonctionnement de l'imprimante CW-75 DISC TITLE PRINTER. Pour le détail sur l'utilisation du logiciel de création d'étiquettes fourni avec l'imprimante, reportez-vous au mode d'emploi sur le CD-ROM DISC TITLE PRINTER de l'application.
• Windows est une marque déposée de Microsoft Corporation aux États-Unis et dans d'autres pays.
• Les autres noms de société et de produit utilisés dans ce manuel peuvent aussi être des noms de société et de produit appartenant à des tiers.

Copyright 2003 CASIO COMPUTER CO., LTD. Tous droits réservés. - Veuillez lire scrupuleusement ce manuel avant d'utiliser le produit pour la première fois.

Consignes de sécurité

Nous vous remercions d'avoir choisi cet excellent produit CASIO.

Avant de l'utiliser, liez scrupuleusement les consignes de sécurité suivantes.

Conservez ce manuel à portée de main et utilisez-le comme référence aussi souvent que nécessaire.

Danger

Ce symbole indique une information qui, si vous l'ignorez ou l'appliquez mal à propos, peut entraîner la mort ou des blessures graves.

Attention

Ce symbole signale des informations qui, si vous les ignorez ou les appliquez mal à propos, peuvent induire un danger mortel ou des blessures corporelles graves.

Mise en garde

Ce symbole signale des informations qui, si vous les ignorez ou les appliquez mal à propos, peuvent induire des blessures corporelles ou des dommages matériels.

Exemples de symboles graphiques

indique ce que vous ne devez pas faire. Le symbole ci-contre avertit que vous ne devez pas démonter l'appareil.

indique ce que vous devez faire. Le symbole ci-contre vous ne est à débrancher l'appareil de la prise murale.

Piles alcalines

Prenez immédiatement les mesures suivantes si du liquide des piles alcalines avait pénétré dans vos yeux.

1. Ne vous frottez pas les yeux ! Rincez-les bien à l'eau.
2. Contactez immédiatement un médecin.

Le liquide des piles peut entraîner la perte de la vue.

Fumée, odeur anormale, surchauffe et autres anomalies

Si vous continuez d'utiliser l'appareil alors qu'il émet de la fumée ou une odeur inhabituelle, ou en cas de surchauffe, vous vous exposez à un risque d'incendie et de décharge électrique. Prenez immédiatement les mesures suivantes si un de ces symptômes se présente.

1. Eteignez l'imprimante.

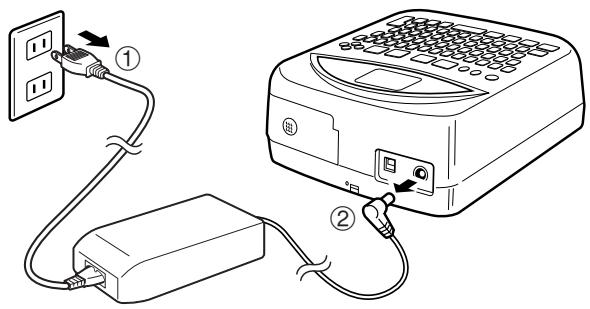

2. Débranchez le cordon d'alimentation de la prise murale.
3. Contactez le revendeur qui vous a vendu le produit.

Cordon d'alimentation, adaptateur électrique, câble USB

Une mauvaise utilisation du cordon d'alimentation, de l'adaptateur électrique ou du câble USB peut provoquer un incendie et une décharge électrique. Les précautions suivantes sont indispensables.

Utilisez uniquement les articles spécifiés pour ce produit. - Utilisez uniquement une source d'alimentation électrique identique à celle préconisée sur la plaque à l'arrière de l'appareil. - Ne branchez jamais le cordon d'alimentation sur une prise murale où sont également branchés d'autres appareils, ni sur une multiprise.

Cordon d'alimentation, adaptateur électrique, câble USB

Une mauvaise utilisation du cordon d'alimentation, de l'adaptateur électrique ou du câble USB risque de les endommager et de provoquer un incendie et une décharge électrique.

Les précautions suivantes sont indispensables.

• Ne posez jamais d'objets lourds sur ces accessoires et ne les exposez jamais directement à une source de chaleur.
• Ne les modifiez jamais et ne les pliez pas.
• N'exercez pas de torsion ni de traction sur ces accessoires.
• Au cas où le cordon d'alimentation, l'adaptateur électrique ou le cable USB ou son connecteur seraient endommagés, contactez Your revendeur.

Cordon d'alimentation, adaptateur électrique, câble USB

Ne touchez jamais le cordon d'alimentation, l'adaptateur électrique ou le cable USB et ses connecteurs si vous avez les mains mouillées.

Vous vous exposeriez alors à un risque de décharge électrique.

Piles

Mal employées, les piles peuvent fuir et endommager les objets environnants, ou bien exploser, et provoquer un incendie ou des blessures. Il est nécessaire de toujours prendre les mesures suivantes.

• Ne jamais essayer d'ouvrir les piles ni de les court-circuiter.
• Ne jamais exposer les piles à la chaleur ni les incinérer.
• Ne jamais utiliser en même temps des piles usées et des piles neuves.
• Ne jamais utiliser en même temps différents types de piles.
• Ne pas recharger les piles.
• S'assurer que les pôles positifs (+) et négatifs (-) sont orientés correctement.

Attention

Chocs et chutes L'emploi de ce produit après un dommage dû à une chute ou à un mauvais traitement créé un risque d'accordie ou de chic électrique. En cas de dommage, prenez immédiatement les mesures suivantes. 1. Eteignez l'imprimante. 2. Débranchelez le cordon d'alimentation de la prise murale. 3. Contactez le revendeur qui vous a vendu le produit.

Ne désassembliez pas l'appareil et ne le modifiez pas. N'essayez jamais de démonter l'appareil ni de le modifier de chaque manière que ce soit. Vous vous exposeriez alors à un risque de décharge électrique, de brûlure ou de blessures corporelles. Confiez toutes les vérifications, opérations de maintenance et réparations à votre revendeur lors qu'il s'agit d'ouvirir l'appareil.

Eau et objets étrangers L'eau, les liquides ou les objets étrangers (surtout s'ils sont métalliques) PENÉTRANT à l'intérieur de l'appareil induisent un risque d'accordie et de décharge électrique. En cas d'intrusion de ce type, prenez immédiatement les mesures suivantes. 1. Eteignez l'imprimante. 2. Débranchelez le cordon d'alimentation de la prise murale. 3. Contactez le revendeur qui vous a vendu le produit.

Ne jetez pas l'appareil au feu. Ne brûlez pas l'appareil pour vous en débarrasser. Vous vous exposeriez alors à un risque d'accordie et de blessures corporelles en cas d'explosion.

Mise en garde concernant les sacs en plastique Ne mettez jamais sur la tête les sacs en plastique de l'emballage. Vous vous exposeriez alors à un risque d'étouffement. Cette précaution est encore plus indispensable en présence de jeunes enfants.

Mise en garde

Cordon d'alimentation, adaptateur électrique, cable USBUne mauvaise'utilisation du cordon d'alimentation, de l'adaptateur électrique ou du cable USB risque de les endommager et de provoquer un incendie et une décharge électrique.Les précautions suivantes sont indispensableles.Ne posez jamais ces accessoires près d'une cusinière ou d'une source de chaleur intense.Pour débrancher le cordon d'alimentation et le cable USB, prenez soin de tirer sur la fiche, et non sur le cordon ou le cable.Enforcez à fond la fiche du cordon d'alimentation dans la prise murale.Enforcez à fond la fiche du cable USB dans le connecteur de l'ordinateur et de l'imprimante.Pour des absences prolongées (par exemple si vous partez en voyage), débranchez le cordon d'alimentation et le cable USB.Au moins une fois l'an, enlevez la poussière accumuléeautour des lames de la fiche du cordon d'alimentation.

PilesMal employées, les piles peuvent fuir et endommager les objets environnants, ou bien exploser, et provoquer un incendie ou des blessures. Il est nécessaire de toujours prendre les mesures suivantes.N'utiliser que les piles spécifiées pour ce produit.Retirer les piles de ce produit s'il n'est pas utilisé pendant une période prolongée.

Mise en garde concernant les raccordementsNe branchez sur les connecteurs de l'appareil que les accessoires spécifiés. L'utilisation d'un autre accessoire peut induire un risque d'incendie et de décharge électrique.

Conservez des copies de toutes données importantes Recopiez toutes données importantes sur un carnet ou autre chose. La mémoire peut en effet se vider à la suite d'un problème, d'une réparation, ou bien lorsque les piles sont vides.

Gardez les objets lourds à distance. Ne posez jamais un objet lourd sur l'appareil. Celui-ci risque d'être déstabilisé et de tomber, et de causeer des blessures corporelles.

Local Evitez dinstaller l'appareil dans les emplacements cités ci-dessous. Le risque d'accordie et de décharge électrique est trop important. • Environnements très humides et très poussièreux • Locaux où on prépare de la nourriture ou tout autre lieu soumis à des vapeurs grasses • Près des radiateurs, sur une couverture chauffante, en plein soleil, dans un vehicule fermé et garé au soleil, et tout autre lieu soumis à une chaleur élevée.

Evitez les supports instables. Ne placez jamais l'appareil sur une table, un bureau, etc. instable. Il risque de tomber et de causeer des blessures corporelles.

Insertion et remplacement des piles Les ressorts à l'intérieur du logement des piles ont des rebords coupants. Ne les touche pas avec les doigts lorsque vous insérez ou remplacez les piles. Vous risquez sinon de vous blesser.

Mise en garde

Afficheur • Ne jamais appuyer sur le panneau LCD de l'afficheur ni le soumettre à des chocs violents. Le verre peut se brisser et causer de blessures. • Si le panneau LCD devait se brisser ou fissurer, ne pas toucher le liquide à l'intérieur du panneau. Ce liquide peut provoquer une irritation de la peau. • Si du liquide du panneau LCD avait pénétrer dans votre bouche, rincez-vous immédiatement la bouche avec de l'eau et contactez un médecin. • Si du liquide du panneau LCD avait pénétrer dans vos yeux ou se répandre sur votre peau, rincez-vous immédiatement avec de l'eau pendant au moins 15 minutes et contactez un médecin.

Mise en garde concernant les éléments très chauds • Ne touche jamais la tête d'impression ni les autres composants métalliques qui l'entourent. Ces éléments deviennent très chauds et vous risquez de vous brûler.

Précautions d'utilisation

Les précautions suivantes vous permettront de conserver votre imprimante en bon état de fonctionnement pendant plusieurs années, ce pour quoi elle a été conçue.

• Evitez de l'utiliser dans un endroit exposé à la lumière directe du soleil, à une forte humidité et à des températures extrêmes. Température de fonctionnement : de 10°C à 35°C
• Ne laissez jamais pénétrer à l'intérieur du mécanisme de l'imprimante des trombones, des punaises ou tout objet de ce type.
• Ne posez jamais d'objets sur l'imprimante.
• N'essayez jamais de démonter l'imprimante. Cela risque de causer des dysfonctionnements.
• Ne laissez jamais tomber l'imprimante, ne la renversez pas ou ne la soumettez pas à un choc violent.
• Ne touchez jamais la tête d'impression.

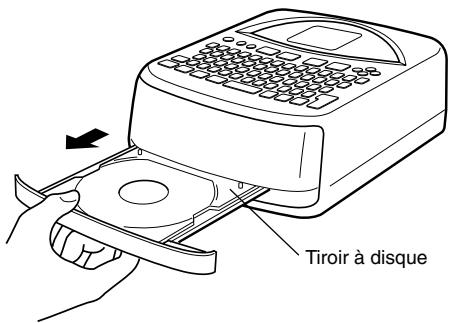

• N'exercez jamais de traction excessive pour sortir le tiroir à disque. Celui-ci ne s'ouvre que si l'imprimante est allumée.

Sommaire

Consignes de sécurité 1 Précautions d'utilisation 5 Déballage 7

1ère partie - Informations préliminaires 8

CD-ROM et CD-R fournis 8

Précautions à prendre pour la manipulation 8 Précautions à prendre pour le stockage 8

Utilisation du manuel 8

Utilisation des touches 8

Comment utiliser ce manuel 9

Caractéristiques de l'imprimante CW-75 10

Vue d'ensemble 14

2ᵉ partie - Préparatifs 15

Alimentation 15

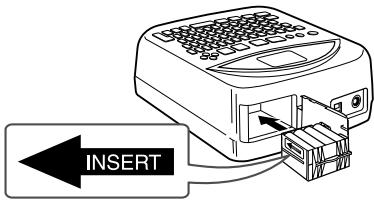

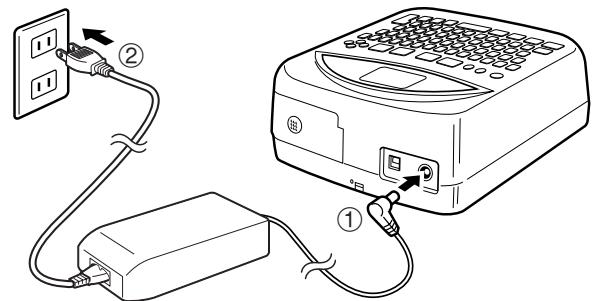

Utilisation de piles 15 Utilisation de l'adaptateur secteur 17

Mise sous et hors tension de l'imprimante 19

Rappel de contexte 19

Initialisation de la mémoire de l'imprimante 20

Pour initialiser la mémoire de l'imprimante 20 Erreur de données 20

Cassettes de ruban encreur 21

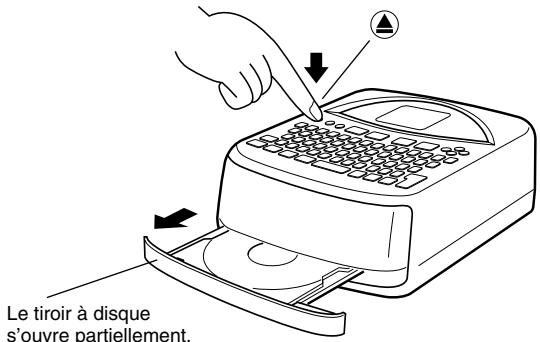

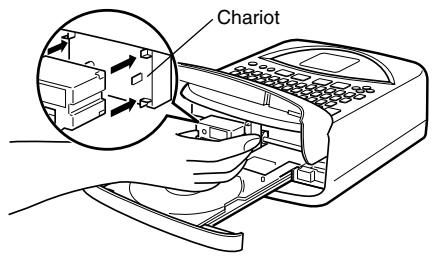

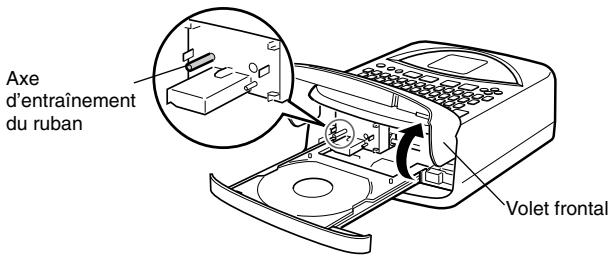

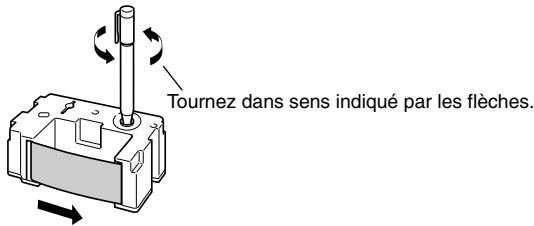

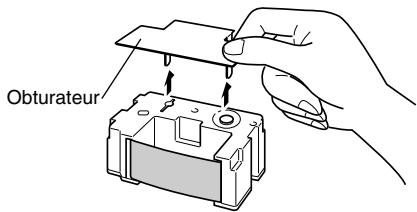

Pour permettre la cassette de ruban encreur dans l'imprimante...21 Pour remplacer la cassette de ruban encreur 23

Sélection de la langue d'affichage 24

Pour changer la langue des messages 24

Réglage du contraste de l'affichage 25

Pour changer le contraste de l'affichage 25

Activation et déactivation du son 25

Pour activer et désactiver le son 25

3e partie - Principes de base de la création d'étiquettes... 26

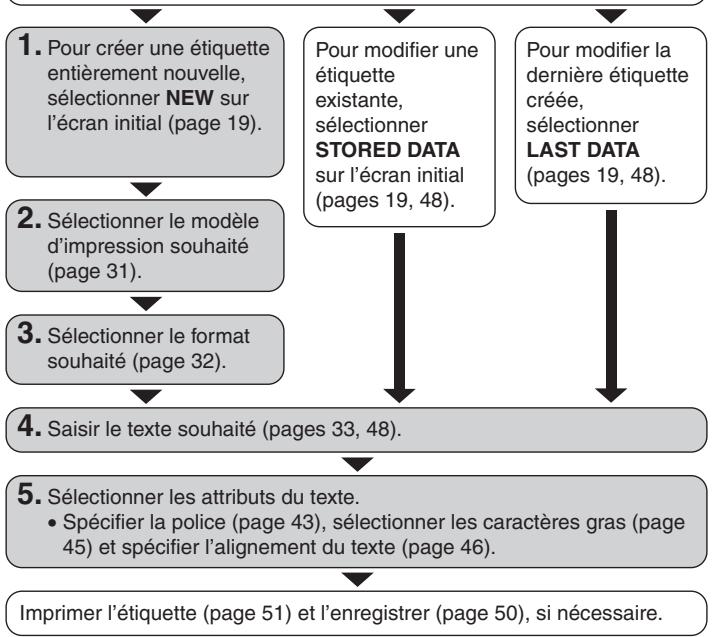

Principes de base de la création d'étiquette 26

Mettez d'abord l'imprimante en marche. 26

4ème partie - Création d'une étiquette originale 30

Généralités sur la création d'étiquette 30

Aperçu 30

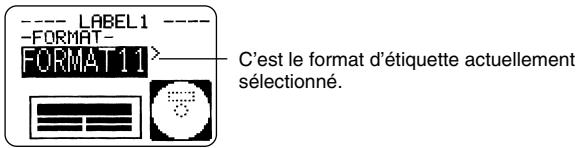

Création d'une étiquette entière nouvelle 31

Pour créer une nouvelle étiquette 31

5ᵉ partie - Saisie des données de l'étiquette 33

Symboles et indicateurs affichés 33

Saisie de caractères alphanumériques 35

Pour saisir des caractères alphanumériques 35

Saisie de symboles et de caractères spéciaux 36

Pour utiliser le menu SYMBOL 36

Saisie d'illustrations 36

Pour saisir des illustrations 36

Caractères personalisés 37

Méthodes disponibles pour créer de nouveaux caractères.... 37

Insertion d'un logo dans une étiquette 39

Logos prêts à l'emploi 39

Exemples d'étiquettes 39

Pour insérer un logo dans une étiquette 40

Saisie de texte dans le format AUTO 40

Pour saisir du texte sur une étiquette de format AUTO 40

Utilisation de phrases prêtes à l'emploi 41

Pour rappeler une phrase 41

Pour créer un nouveau texte 41

Pour enregistrer le texte saisi dans la mémoire 41

Pour modifier une phrase de la mémoire 42

Pour supprimer une phrase de la mémoire 42

6ème partie - Contrôle de l'aspect du texte 43

Sélection d'une police 43

Pour changer le réglage par défaut de la police 44

Pour changer la police du texte qui vient d’être saisi 44

Sélection des caractères gras ou normaux 45

Spécification de l'espacement des caractères 45

Pour valider et invalider l'espacement proportionnel 45

Spécification de l'alignement du texte 46

Pour spécifier l'alignement du texte 46

Vérification de l'aspect de l'étiquette 47

Pour vérifier l'étiquette à imprimer 47

7ème partie - Édition de texte 48

Déplacement du curseur 48

Pour déplacer le curseur 48

Suppression d'un seul caractère 48

Pour supprimer un caractère à l'aide de la touche BS 48

Pour supprimer un caractère à l'aide de la touche DEL... 48

Suppression de tout le texte 49

Pour supprimer tout le texte 49

Édition de texte 49

Pour commuter entre réécriture et insertion 49

8ème partie - Enregistrement d'étiquettes dans la mémoire... 50

Enregistrement, rappel et suppression d'étiquettes.... 50

Pour enregistrer une étiquette 50

Pour rappeler une étiquette 50

Pour supprimer une étiquette 50

9e partie - Impression d'une étiquette 51

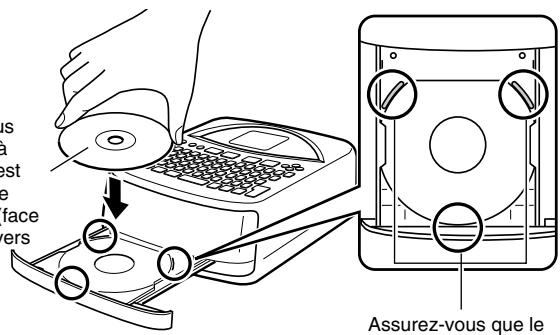

Avant d'imprimer 51

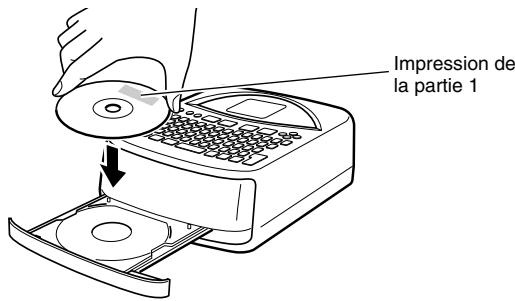

Pour imprimer une étiquette avec une seule partie de texte (Partie 1 ou Partie 2) 51

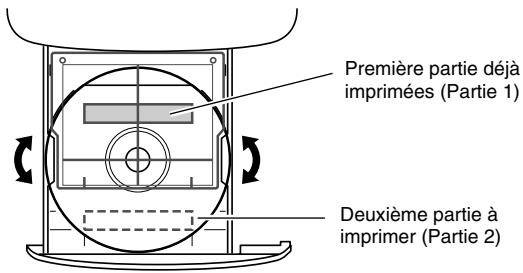

Pour imprimer une étiquette avec deux parties de texte (Partie 1 et Partie 2) 52

Réglage de la densité de l'impression 55

Pour régler la densité de l'impression 55

Changement du réglage d'ouverture automatique du tiroir 55

Pour sélectionner le réglage d'ouverture automatique du tiroir.. 55

Essai d'impression 56

Pour faire un essai d'impression 56

10ème partie - Connexion à un ordinateur 57

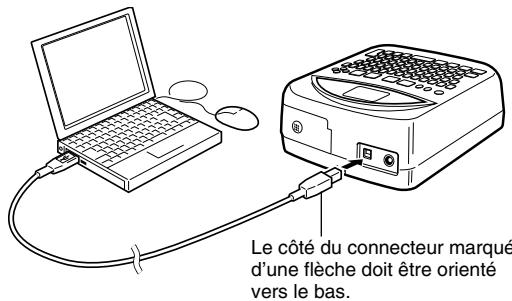

Pour raccorder l'imprimante à l'ordinateur 57

Référence 59

Entretien de l'imprimante 59

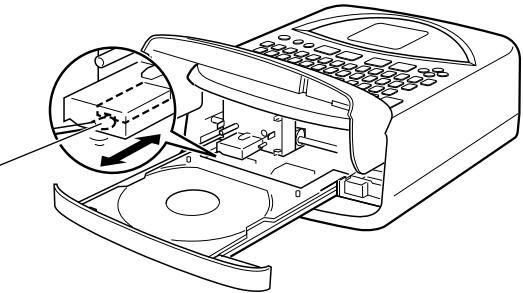

Pour nettoyer la tête d'impression 59

Guide de résolution des problèmes 60

Messages d'erreur 62

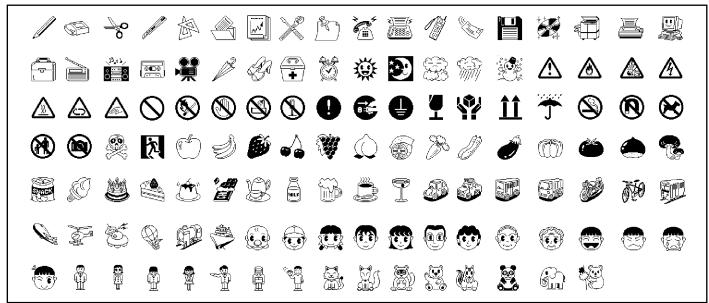

Illustrations 63

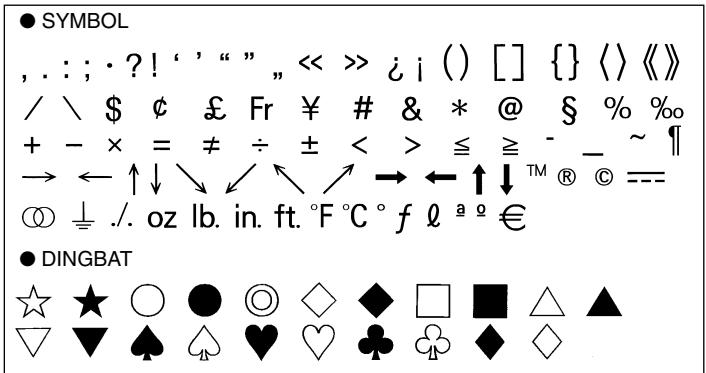

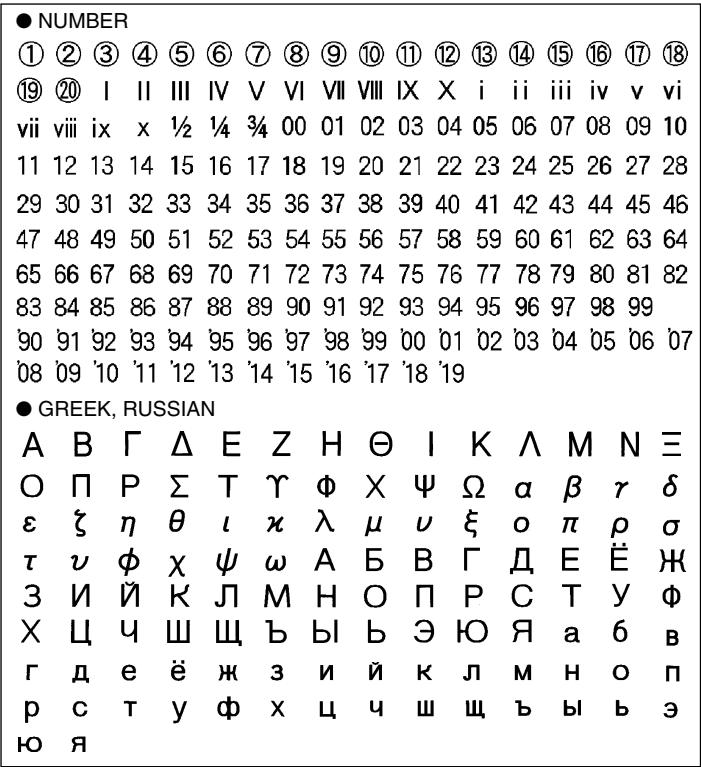

Symboles, signet et caractères spéciaux 63

Formats d'étiquettes 64

Fiche technique 66

Déballage

Vérifiez que vous avez bien tous les éléments représentés ci-dessous lorsqu vous déballez l'imprimante. Si l'un d'eux manque, contactez votre revendeur.

Cd-Rom DISC TITLE printer de l'application

Cable USB

(1,8 metres)

Cassette de ruban

encreur (noir) TR-18BK

Guide de

positionnement

1ÈRE partie - informations préliminaires

Cette partie du manuel contient des informations importantes au sujet de l'imprimante.

Cd-rom et cd-r fournis

Veuillez noter les précautions suivantes lorsque vous prenez ou rangez les CD-ROM et CD-R fournis.

Précautions à prendre pour la manipulation

• La surface du disque doit être exempte de traces de doigt, de poussière, de rayures, etc.
• Si le disque est sale, essuyez-le délicatement à l'aide d'un chiffon à lunettes ou de tout autre tissu doux, en partant du centre pour aller vers la périphérie. N'utilisez jamais de nettoyant de disque de phonographe ou d'autre détergent.
• N'écrivez pas sur les deux faces du disque avec un stylo ou un crayon, et ne collez pas d'autocollant dessus.
• Il est dangereux d'utiliser un disque fissuré ou déformé, ou sur lequel il y a un adhésif. Ce genre de disque ne doit absolument pas être utilisé.

Précautions à prendre pour le stockage

• Evitez de ranger les disques à un endroit exposé à une température élevée, à une forte humidité ou à la lumière directe du soleil.
• Quand vous n'utilisez pas un disque, rangez-le dans sa boîte d'origine ou dans une boîte de CD achetée dans le commerce.
• Quand vous rangez un disque, évitez que son étiquette reste au contact d'une surface en vinyle (valise, sac, etc.).

Attention!

N'utilisez jamais un CD-ROM sur un appareil qui n'est pas conçu pour les CD-ROM. Le réglage trop fort du volume du son peut causer des troubles auditifs et endommager les haut-parleurs.

Utilisation du manuel

Ce manuel décrit le fonctionnement de l'imprimante CW-75 DISC TITLE PRINTER seulement. Pour le détail sur le logiciel de création d'étiquettes fourni avec l'imprimante, reportez-vous au Mode d'emploi sur le CD-ROM DISC TITLE PRINTER de l'application.

Important!

• Dans ce manuel, le terme "imprimante" désigne le module CASIO CW-75 DISC TITLE PRINTER.
• Dans ce manuel, le terme "logiciel de création d'étiquettes" désigne l'application DISC TITLE PRINTER.

Utilisation des touches

• Les touches utilisées pour les différentes opérations sont indiquées dans le texte en caractères gras ou par un dessin. Exemple : Appuyez sur 1 puis sur SET.
• Les symboles , , et indiquent les opérations effectuées avec les touches directionnelles.

Important!

Les désignations des touches et les illustrations dans ce manuel peuvent être quelque peu différentes de celles du produit.

Comment utiliser ce manuel

Ce manuel est organisé de la manière suivante. Reportez-vous aux pages indiquées pour de plus amples informations sur la rubrique qui vous intéresse.

Préparatifs

• Déballage (page 7)
• Retrait de l'élément d'emballage et mise en place de la cassette de ruban encreur (page 21)

Principes de base de la création d'étiquette (page 26)

• Cette section explique en détail les principes de base de la création et de l'impression d'étiquettes.

Création d'une étiquette originale (page 30)

Ces sections donnent des informations détaillées des possibilités offertes par l'imprimante.

Saisie des données de l'étiquette (page 33)

Contrôle de l'aspect du texte (page 43)

Édition de texte (page 48)

Guide de résolution des problèmes (page 60)

Reportez-vous à cette section en cas de problèmes.

Messages d'erreur (page 62)

Cette section fournit des détails sur les messages d'erreur.

Sauvegarde et rappel de la mise en page d'une étiquette (page 50)

Cette section explique comment sauvegarder la mise en page d'une étiquette dans la mémoire de l'imprimante pour la réutiliser ultérieurement.

Impression d'une étiquette (page 51)

Cette section explique comment imprimer une étiquette complète.

Caractéristiques de l'imprimante cw-75

L'imprimante CW-75 permet d'imprimer rapidement et facilement des étiquettes contenant du texte et des logos sur un disque.

Créez des étiquettes parfaites avec un minimum d'effort en utilisant les modèles prêts à l'emploi.

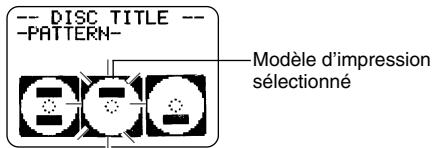

Vous avez le choix entre trois modèles d'impression (page 31) et 24 formats d'étiquettes (page 32) pour créer des étiquettes diversifiées.

Vous disposez aussi d'une grande variété de logos qui pourrait être insérés sur vos étiquettes (page 39).

BALLADE

Summer

Sales Division

PROFILE DATA

Obtenez toujours de belles étiquettes avec le formatage de texte automatisé!

Avec le formatage automatisé (page 40) la mise en page du texte s'effectue automatiquement selon le nombre de caractères et l'espace disponible. Pour obtenir un espacement naturel des caractères, vous pouvez sélectionner l'espacement proportionnel (page 45).

PHOTO ALBUM

PHOTO ALBUM 2003 Summer

Incorporez des logos dans vos étiquettes

Vous pouvez facilement insérer sur l'étiquette les 10 termes et logos les plus fréquemment utilisés (page 39).

MASTER

MY BEST

Produisez des étiquettes toujours parfaites avec les nombreux outils de mise en page!

Polices (page 43)

Styles (page 45)

Symboles (page 36)

Illustrations (page 36)

Caractères personnalisés (page 37)

Important!

Cette imprimante et le logiciel ne permettent pas d'enregistrer des données sur le disque.

Conference

PROJECT X

2003/05/25

2E partie - Préparatifs

Cette partie du manuel explique comment mettre en place les piles et les remplacer, comment insérer la cassette de ruban encreur et comment effectuer les réglages de base avant d'utiliser l'imprimante.

Alimentation

L'imprimante peut être alimentée par l'adaptateur secteur proposé en option (AD-A12280L) ou par huit piles alcalines de taille AA.

Utilisation de piles

Cette section explique comment utiliser l'imprimante avec les piles.

Piles faibles à la mise sous tension

Si les piles sont faibles à la mise sous tension de l'imprimante, le message "LOW BATTERY" s'affiche pendant une seconde.

Piles faibles au début de l'impression

Le message suivant s'affiche si l'imprimante détecte une charge insuffisante des piles au début de l'impression.

LOW BATTERY!

CONTINUE

TO PRINT?

SET/ESC

Lorsque le message ci-dessus apparait, remplacez les piles ou utilisez l'adaptateur secteur en option.

• S'il s'agit d'une première impression après la mise sous tension de l'imprimante, il faut appuyer sur SET pour pouvoir imprimer.
• S'il ne s'agit pas d'une première impression après la mise sous tension de l'imprimante, le message précédent s'affiche durant une seconde, puis l'étiquette est imprimée.

Important!

Remplacez les piles au moins une fois dans l'année, même si le message de piles faibles n'apparaît pas.

Pour permettre les piles en place dans l'imprimante

1. Faites glisser le couvercle du logement des piles dans le sens de la flèche, comme indiqué sur l'illustration, et ouvrez le couvercle.

1. Sortez le boîtier de piles du logement.

Important!

N'ouvre pas le couvercle du logement des piles en forçant et n'essayez pas de l'ouvrir au-delà de la limite. Cela risque de l'endommager.

1. Insérez quatre piles dans la partie supérieure du boîtier. Retournez le boîtier et insérez les autres piles.

• Les pôles positifs (+) et négatifs (-) doivent être orientés correctement dans le logement.
• Remettez le boîtier de piles dans le logement.

• Orientez le boîtier de piles avec la flèche “ INSERT ” vers l'avant pour le remettre en place.

Important!

Assurez-vous que le boîtier de piles est exempt de saleté, poussière ou autre matière avant de le remettre dans le logement des piles.

1. Fermez le couvercle du logement des piles et faites-le glisser dans le sens de la flèche, comme indiqué sur l'illustration, pour le bloquer.

Longévité des piles

• Un jeu de piles neuves permet en principe d'imprimer environ 200 étiquettes de disque (à une température de 20°C et à raison d'une étiquette par disque).
• L'impression de texte ou de dessins contenant de grandes parties noires, ou l'impression à basse température réduit la longévité des piles.

Remise en place du couvercle des piles sur ses charnières

Le couvercle des piles peut se détacher lorsqu'vous l'ouvrez. Si le cas se présente, remettez-le en place de la façon suivante.

En tenant le couvercle incliné sur le côté droit, insérez la charnière supérieure, comme indiqué sur l'illustration.

Insérez ensuite la charnière inférieure, comme indiqué sur l'illustration.

Utilisation de l'adaptateur secteur

Vous pouvez utiliser l'adaptateur secteur (AD-A12280L) proposé en option pour alimenter l'imprimante sur une prise électrique.

Prenez les précautions suivantes lorsque vous utilisez l'adaptateur secteur pour alimenter l'imprimante.

Important!

N'utilise que le modèle d'adaptateur secteur spécifique pour cette imprimante.

1. Branchez le cordon d'alimentation sur l'adaptateur secteur.

1. Branchez la fiche de l'adaptateur secteur sur la borne d'adaptateur secteur de l'imprimante ①, puis branchez le cordon d'alimentation sur une prise électrique ②.

Important!

Ne débranchez jamais l'adaptateur secteur pendant l'impression. Cela risque d'endommager l'imprimante.

1. Débranchez le cordon d'alimentation de la prise électrique ①, puis la fiche de l'adaptateur secteur de la borne d'adaptateur secteur de l'imprimante ②

Mise sous et hors tension de l'imprimante

• Appuyez sur la touche (2) pour permettre l'imprimante sous tension.

L'imprimante s'allume et un écran similaire au suivant s'affiche.

Si vous remettez l'imprimante sous tension après l'avoir utilisée antérieurement, l'écran initial peut contenir l'indication LAST DATA. Voir "Rappel de contexte" ci-dessous pour le détail à ce sujet.

• Pour permettre l'imprimante hors tension, appuyez sur la touche

Rappel de contexte

L'étiquette saisie au moment de la mise hors tension de l'imprimante est automatiquement mémorisée et, à la prochaine mise sous tension de l'imprimante, l'indication LAST DATA apparait sur l'écran initial.

En principe, LAST DATA est sélectionné et il suffit d'appuyer sur SET pour restituer les dernières données affichées.

Si vous n'avez pas besoin de ces données, sélectionnez NEW ou STORED DATA avec les touches directionnelles et appuyez sur SET.

Extinction automatique

Si vous ne touchez à aucune touche pendant six minutes environ, l'imprimante s'éteint automatiquement. Pour rétablir l'alimentation, appuyez sur ON.

Remarque

Lorsque l'imprimante est alimentée par l'adaptateur secteur (en option) et raccordée à un ordinateur, cette fonction est désactivée.

Initialisation de la mémoire de l'imprimante

La première fois que vous utilisez l'imprimante, ou bien si vous n'avez pas utilisé l'imprimante pendant longtemps, ou si rien ne se passe lorsque vous mettez l'imprimante sous tension, il faut initialiser la mémoire de l'imprimante.

Important!

Toutes les données enregistrées sont effacées lorsque vous initialisez la mémoire.

Pour initialiser la mémoire de l'imprimante

1. Assurez-vous que l'imprimante est éteinte.
2. Tout en tenant les touches PRINT et ESC enfoncées, appuyez sur (ON) pour mettre l'imprimante sous tension.
3. En réponse au message de confirmation qui apparait, appuyez sur SET pour initialiser la mémoire ou sur ESC pour abandonner.

Erreur de données

Lorsque vous mettez l'imprimante sous tension, un contrôle de la mémoire et des fonctions est effectué. Si un problème important se présente, le message suivant s'affiche :

Lorsque ce message apparait, appuyez sur une touche. Ensuite, en réponse au message “INITIalyze? SET/ESC” qui apparait, appuyez sur SET pour initialiser la mémoire de l'imprimante (toutes les données sont effacées) ou sur ESC pour dégager simplement le message.

Cassettes de ruban encrier

Pour pouvoir imprimer, il faut d'abord installer une cassette de ruban encreur dans l'imprimante.

Important!

Le chariot est maintenu en place par des matériaux d'emballage pour le protéger. Avant de mettre la cassette de ruban encreur dans l'imprimante, il faut retirer ces matériaux (page 22).

Pour permettre la cassette de ruban encreur dans l'imprimante

1. Déballiez la cassette de ruban encreur et retirez l'obturateur.

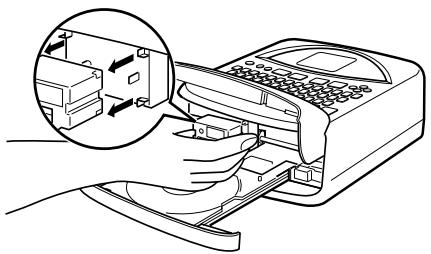

1. Introduisez un crayon ou un objet similaire dans l'orifice de la cassette, et faites-le tourner pour retendre eventuellement le ruban.

Important!

• Ne forcez pas lorsque vous retendez le ruban encreur.
• L'imprimante ne fonctionne pas correctement lorsque le ruban encreur est détendu.
• Appuyez sur la touche ON pour mettre l'imprimante sous tension.
• Appuyez sur la touche sur la face supérieure de l'imprimante.

Important!

Assurez-vous que rien devant l'imprimante ne viendra bloquer le mouvement du tiroir à disque.

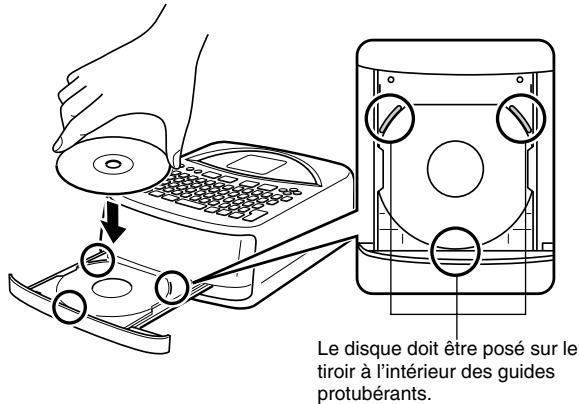

1. Tirez le tiroir à disque pour l'ouvrir entièrement, comme indiqué sur l'illustration.

Important!

• N'exercez jamais de traction excessive sur le tiroir.
• N'appuyez pas trop fort sur le tiroir. Cela risque de l'endommager.
• Si par mégarde vous tirez trop le tiroir et le détachez de l'imprimante, remettez-le avec précaution sur les rails.
• Ouvrez le volet frontal.

Important!

• N'exercez pas de force excessive sur l'axe d'entraînement du ruban. Cela risque de le tordre.
• N'essayez jamais d'ouvrir le volet frontal plus qu'il ne peut. Cela risque d'endommager l'imprimante.

Avant la première utilisation de l'imprimante

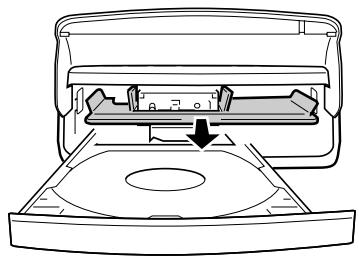

Lorsque vous achetez l'imprimante, le chariot est maintenu en place par un élément d'emballage. Avant d'installer le ruban encreur, n'oubliez pas d'enlever l'élément de la façon suivante.

Saissez la languette et tirez l'objet d'emballage dans le sens indiqué par la flèche.

Important!

• N'effectuez jamais les opérations suivantes tant que l'élément d'emballage maintient le chariot en place. Cela risque d'endommager l'imprimante.
• Sollicitation répétée de la touche (A).
• Clics répétés sur la touche de l'application
• Impression
• N'essayez jamais d'ouvrir le volet frontal plus qu'il ne peut. Cela risque d'endommager l'imprimante.

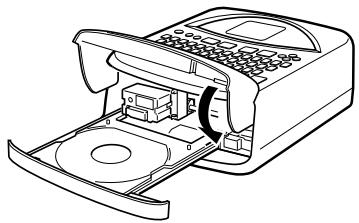

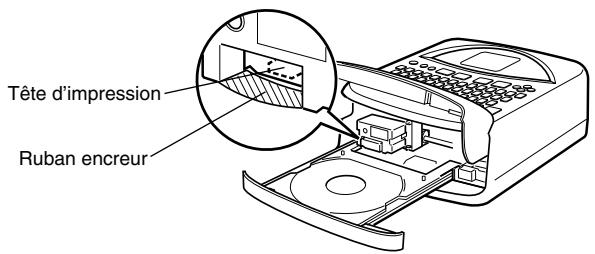

• Placez la cassette de ruban encreur sur le chariot, en vous assurant que le ruban passse sous la tete d'impression.

• Attention, le ruban encreur doit être bien tendu.
• S'il est détendu, procédez comme indiqué à l'étape 2 pour le retenir.
• Poussez doucement la cassette de ruban encreur contre le chariot jusqu'à ce qu'elle s'encliquette.

1. Fermez le volet frontal.

1. Fermez le tiroir à disque.

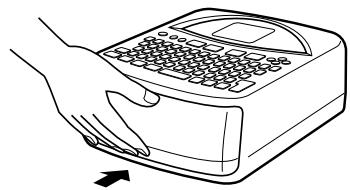

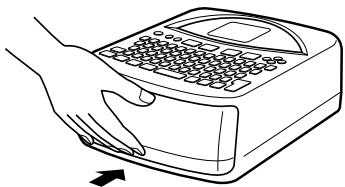

• Poussez le tiroir à disque jusqu'à ce qu'il s'encliquette.
• Si le tiroir à disque n'est pas bien fermé, l'imprimante fait du bruit lorsque vous appuyez sur la touche. C'est normal et ne signifie pas que l'imprimante fonctionne mal.

Pour remplacer la cassette de ruban encreur

1. Appuyez sur la touche ④ pour mettre l'imprimante sous tension.
2. Appuyez sur la touche ④ sur la face supérieure de l'imprimante. Le tiroir à disque s'ouvre partiellement.

Important!

Assurez-vous que rien devant l'imprimante ne viendra bloquer le mouvement du tiroir à disque.

1. Tirez le tiroir avec précaution.
2. Ouvrez le volet frontal.
3. Prenez garde que le chariot ne rougue pas, saisissez la cassette de ruban encreur des deux côtés et tirez-la vers vous.

1. Insérez une nouvelle cassette de ruban encreur.

Stockage d'une cassette de ruban encreur partiellement usagée

Si vous n'utilisez pas provisoirement une cassette de ruban encreur, remettez l'obturateur en place et rangez la cassette dans son sachet en plastique et dans sa boîte, et rangez-la à l'abri de la saleté et de la poussière.

Nombre de tirages par cassette

• Partie supérieure ou inférieure du disque seulement : Environ 40 tirages
• Parties supérieure et inférieure du disque : Environ 20 tirages

Sélection de la langue d'affichage

Vous avez le choix entre les cinq langues suivantes pour l'affichage des messages : Anglais, Allemand, Français, Italien, Espagnol.

• Tous les exemples mentionnés dans ce manuel utilisent l'anglais.

Pour changer la langue des messages

1. Appuyez sur SETUP pour afficher le menu SETUP.
2. Utilise et pour sélectionner LANGUAGE puis appuyez sur SET.
3. Utilisez et pour sélectionner la langue souhaitée et appuyez sur SET.

Réglage du contraste de l'affichage

Procédez de la façon suivante pour rendre les caractères plus sombres ou plus clairs.

Pour changer le contraste de l'affichage

1. Appuyez sur SET UP pour afficher le menu SET UP.
2. Utilise et pour sélectionner CONTRAST, puis appuyez sur SET.
3. Utilisez et pour régler le contraste de l'affiche.
4. Lorsque le contraste est comme vous le souhaitez, appuyez sur SET pour dégager l'écran de réglage.

Activation et désactivation du son

L'imprimante émet un son à sa mise sous tension et en cas d'opération illicite. En principe, l'émission de son est activée, mais vous pouvez la désactiver de la façon suivante.

Pour activer et désactiver le son

1. Appuyez sur SET UP pour afficher le menu SET UP.
2. Utilisez et pour sélectionner SOUND et appuyez sur SET.
3. Utilisez et pour sélectionner le réglage souhaité (ON ou OFF) et appuyez sur SET.

3E partie - principes de base de la création d'étiquettes

Maintenant que les préparatifs sont terminés, nous allons créer une étiquette. Cette section décrit à partir de l'exemple suivant les principales de base de la création d'étiquette, de la mise en page à l'impression, en passant par l'enregistrement d'un fichier.

Principes de base de la création d'étiquette

Example

Mettez d'abord l'imprimante en marche.

1. Appuyez sur (2) pour mettre l'imprimante sous tension.
2. Si vous remettez l'imprimante sous tension après l'avoir utilisé antérieurement, l'écran initial peut containir l'indication LAST DATA. Reportez-vous à “Rappel de contexte” à la page 19 pour le détaill à ce sujet.
3. Utilisez et pour sélectionner NEW et appuyez sur SET.

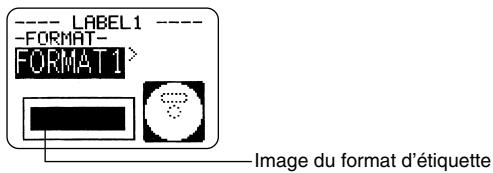

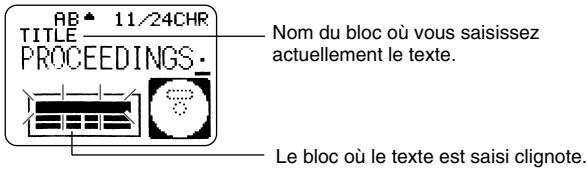

4. Le menu de modèles d'impression apparait.
5. Selon le modèle sélectionné, l'impression s'effectuera dans les parties supérieure et inférieure du disque, ou bien dans une des deux parties seulement.

Sélectionnez le modèle d'impression.

1. Ici, selectionnez l avec les touches et et appuyez sur SET.
2. Reportez-vous à la page 31 pour le détail sur les modèles d'impression.

Sélectionnez le format.

1. Ici sélectionnez AUTO2 avec les touches et .
2. Reportez-vous à la page 32 pour le détail sur les différents formats.
3. Si vous avez sélectionné AUTO1 ou AUTO2, l'imprimante sélectionnera automatiquement la taille de la police selon le nombre de caractères saisis.

Reportez-vous à “Saisie de texte dans un format AUTO” à la page 40 pour le détail.

1. Appuyez sur SET.

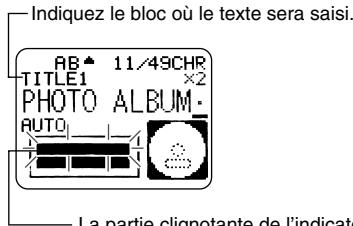

Saisissez le texte de l'étiquette

• Procédez de la façon suivante pour saisir le texte de TITLE 1 et de TITLE 2.
• Saisissez "PHOTO ALBUM" pour TITLE 1.
• Reportez-vous à la page 35 pour le détail sur la saisie de texte.

La partie clignotante de l'indicateur montre l'endroit où le texte est saisi.

1. Appuyez sur SET.

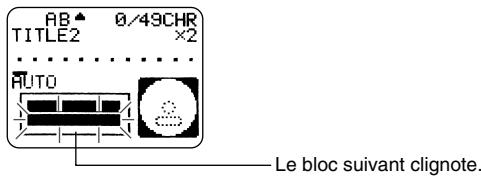

1. Saisissez "2003 SUMMER" pour TITLE 2.
2. Appuyez sur SET.
3. L'affichage suivant apparait.

Lors de la saisie du texte, vous pouvez aussi spécifier les éléments suivants.

Police (page 43) - Style (page 45) - Alignement (page 46)

Important!

• Lisez la feuille volante "Précautions concernant l'impression" qui contient des informations importantes sur les conditions dans lesquelles s'effectue l'impression.
• N'utilisez pas cette imprimante pour imprimer des mini CD-R ou des CD-R de format carte de visite. Cela risque d'endommager l'imprimante. Seuls les disques de 12 cm peuvent être imprimés avec cette imprimante.
• Il est conseillé d'imprimer sur le disque, ou un autre support, avant de l'enregistrer. Les données peuvent être détruites si le disque est imprimé après l'enregistrement.

Vérifiez l'étiquette avant de l'imprimer sur le disque!

Appuyez sur la touche PREVIEW quand vous pouvez pendant la saisie du texte ou avant l'impression pour avoir un aperçu de votre étiquette. Pour le détail, reportez-vous à la page 47.

Important!

Assurez-vous que rien devant l'imprimante ne viendra bloquer le mouvement du tiroir à disque.

1. Après vous être assuré que PRINT était bien sélectionné sur l'afficheur, appuyez sur SET.
2. Ce qui apparait sur l'afficheur dépend du modèle d'impression sélectionné (page 31).
3. Reportez-vous à “Impression d'une étiquette” à la page 51 pour le détail sur l'impression.

Lorsque vous appuyez sur SET, le tiroir à disque s'ouvre partiellement. Tirez le tiroir avec précaution pour l'ouvrir entièrement, comme indiqué sur l'illustration.

• Si le tiroir ne s'ouvre pas automatiquement, appuyez sur la touche ④ de l'imprimante.
• Reportez-vous à la page 55 pour le détail sur les réglages du tiroir à disque.

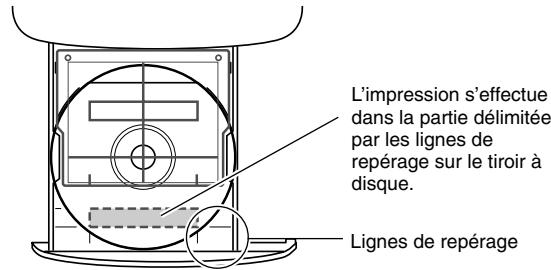

• Posez le disque sur le tiroir.

• La face à enregistrer doit être orientée vers le bas et la face à imprimer vers le haut.

Important!

• Assurez-vous que le tiroir à disque et le disque sont propres, exempts de poussière ou de matières étrangères pouvant endommager la surface du disque et empêcher l'enregistrement. Assurez-vous que le disque est bien orienté. Si la face à enregistrer est orientée vers le haut, elle sera imprimée et aucune donnée ne pourrait être enregistrée sur le disque.
• Fermez le tiroir à disque.
• Poussez le tiroir à disque jusqu'à ce qu'il s'encliquette.

1. Appuyez sur SET.
2. L'impression commence.
3. Lorsqu'elle est terminée, le tiroir à disques s'ouvre partiellement. Tirez le tiroir avec précaution et enlevez le disque du tiroir.
4. L'impression du disque est terminée.

Enregistrez la mise en page de l'étiquette.

Effectuez les opérations suivantes pour enregistrer la mise en page et la réutiliser ultérieurement.

1. Sélectionnez STORE avec les touches directionnelles puis appuyez sur SET.
2. Indiquez le nom de la mise en page et appuyez sur SET.
3. Le nom peut comprendre cinq caractères au maximum.
4. Appuyez sur SET pour dégager l'écran d'enregistrement.
5. La mise en page est enregistrée et l'enregistrement terminé.

Terminer de la façon suivante.

1. Sélectionnez EXIT avec les touches directionnelles et appuyez deux fois sur SET.

4E partie - création d'une étiquette originale

Nous avons décrit les principes de base dans la section précédente. Pour créer des étiquettes originales, une description plus détaillée s'impose. Cette section présuppose que vous avez déjà lu la 3e partie - Principes de base de la création d'étiquettes à la page 26. Si ce n'est pas le cas, c'est le moment de le faire.

Généralités sur la création d'étiquette

Les trois méthodes suivantes peuvent être utilisées pour créer une étiquette.

• Création d'une étiquette entièrement nouvelle
• Modification d'une étiquette enregistrée
• Modification de la dernière étiquette créée

Le tableau suivant donne un aperçu du déroulement des opérations dans chaque cas de figure.

Préparatifs

• Mettre les piles en place ou raccorder l'adaptateur secteur proposé en option (pages 15 à 17).
• Mettre en place la cassette de ruban encreur (page 21).
• Mettre l'imprimante sous tension (page 19).

• Notez que l'option LAST DATA n'apparaît que si vous étiez en train de composer une étiquette la dernière fois que vous avez utilisé l'imprimante.

Création d'une étiquette entière nouvelle

Procédez de la façon suivante pour créer une étiquette entièrement nouvelle, ou pour continuer l'étiquette commencée la dernière fois que vous avez utilisé l'imprimante.

Example

Pour créer une nouvelle étiquette

1. Appuyez sur (2) pour mettre l'imprimante sous tension.
2. Si vous remettez l'imprimante sous tension après l'avoir utilisé antérieurement, l'écran initial peut containir l'indication LAST DATA. Reportez-vous à “Rappel de contexte” à la page 19 pour le détaill à ce sujet.
3. Sélectionnez NEW avec les touches directionnelles et appuyez sur SET.
4. Si vous pouvez continuer la dernière étiquette, Sélectionnez LAST DATA au lieu de NEW.
5. Lorsque vous appuyez sur SET, l'écran de sélection du modèle d'impression apparait.

Modèles d'impression

La position du texte imprimé dépend du modèle d'impression sélectionné.

Modèle d'impression	Partie 1 Partie 2	Partie 1 Partie 2	Partie 2
Exemple	CONTEST SPEECH	SPEECH CONTEST	SPEECH CONTEST

1. Sélectionnez le modèle d'impression souhaité avec les touches directionnelles.

1. Appuyez sur SET.

Le format d'étiquette détermine le type de texte et la position du texte et du logo pour chaque bloc. Vous avez besoin de 24 formats, divisés en trois groupes : formats standard (FORMAT 1 à FORMAT 18), formats logo (LOGO 1 à LOGO 4) et formats automatisés (AUTO 1 et AUTO 2).

Pour effectuer cette opération :	Sélectionnez ce type de format
Saisir du texte seulement	FORMAT 1 à FORMAT 18
Saisir du texte et un logo • Reportez-vous à “ Insertion d'un logo dans une étiquette ” à la page 39 pour le détaill sur la saisie de logos.	LOGO 1 à LOGO 4
Laisser l'imprimante sélectionner la taille du texte selon le nombre de lignes et de caractères • Reportez-vous à la page 40 pour le détaill.	AUTO 1 ou AUTO 2

• Reportez-vous à “ Formats d'étiquettes ” à la page 64 pour le détail sur tous les formats d'étiquette disponibles.
• Faites défilier tous les formats d'étiquette disponibles à l'aide des touches et jusqu'à ce que celui que vous pouze utiliser apparaisse.

1. Appuyez sur SET.
2. Si vous sélectionnez comme modèle d'impression à l'étape 3, l'écran de décision du format d'étiquette pour la partie 2 s'affiche au moment où vous appuyez sur SET. Répétez
3. Saisissez le texte souhaité.

• Reportez-vous à “ Saisie des données de l'étiquette” à la page 33 pour de plus amples informations sur la saisisu du texte.
• Appuyez sur SET.

1. Répétez les étapes 7 et 8 pour les autres blocs.
2. Lorsque vous avez terminé, appuyez sur SET.
3. L'écran permettant d'imprimer (page 51) ou d'enregistrer l'étiquette (page 50) apparait.
4. Vous pouvez aussi interrompre votre travail en sélectionnant EXIT avec les touches directionnelles puis en appuyant deux fois sur SET.

5E partie - Saisie des données de l'étiquette

Cette partie du manuel explique comment saisir du texte (lettres, nombres ou symboles), des logos, des illustrations et des caractères personnalisés. Pour de plus amples informations sur l'utilisation des polices, des styles et des tailles de caractères, reportez-vous à “Contrôle de l'aspect du texte” à la page 43.

Symboles et indicateurs affichés

Avant de saisir du texte, il est indispensable de se familiariser avec les symboles et les indicateurs apparaissant sur l'écran de saisie de données.

Repère de position de caractère

Indicateur de fonction/bascule/code

F apparait lorsque vous appuyez sur la touche FUNCTION. Lorsque cet indicateur est allumé, la fonction indiquée au-dessus de la touche sur laquelle vous appuyez est exécutée.

S apparait lorsque vous appuyez sur la touche SHIFT. Lorsque cet indicateur est allumé, le clavier bascule au clavier de majuscules ou de minuscules, selon le réglage actuel. Les touches numériques saisissent les symboles de ponctuation indiqués dans le coin supérieur droit des touches. Dès que le caractère est saisi, le clavier revient à sa configuration d'origine et l'indicateur S s'éteint.

C apparait lorsque vous appuyez sur la touche CODE. Lorsque cet indicateur est allumé, les touches numériques saisisent les accents indiqués au-dessus et les touches U, O, P, A, S, J, K, L, Z, C et N saisisent les caractères spéciaux indiqués dans le coin inférieur des touches. Dès que l'accent est saisi, le clavier revient à sa configuration d'origine et l'indicateur C s'éteint.

SC apparaît lorsque vous appuyez sur les deux touches SHIFT et CODE.

Nom du bloc de saisie

Cet indicateur correspond au nom du bloc où vous saisissez du texte.

Indicateur de majuscules/Indicateur d'insertion/reécriture

"AB" indique que des majuscules seront insérées tandis que "ab" indique que des minuscules seront insérées. AB indique que les caractères seront remplacés par des majuscules tandis que ab indique que les caractères seront remplacés par des minuscules.

④ Indicateur de style de caractères

Le pointeur se trouve devant A lorsque les caractères gras sont sélectionnés et devant A lorsque les caractères normaux sont sélectionnés.

Nombre de caractères

Ces valeurs indiquent le nombre de caractères de la façon suivante.

Zone du texte

C'est l'endroit où le texte apparaît au moment où il est saisi ou modifié.

Format de l'étiquette

Montre le format de l'étiquette créé.

Indicateur de partie supérieure/inférieure de l'étiquette

Cet indicateur désigne la partie de l'étiquette (supérieure ou inférieure) sélectionnée pour la saisie de texte.

Indicateur de taille

Cet indicateur apparaît lorsque vous utilisez un format automatisé.

Cet indicateur :	Désigné le format :
x 1	3 mm
x 2	6 mm
x 3	9 mm
x 4	12 mm
x 5	15 mm

Indicateurs de défilement

Ces indicateurs apparaissent s'il y a des données avant ou après les données actuellement affichées.

Indicateurs de police

Le pointeur désigne la police actuellement sélectionnée.

Indicateur de petite police

Le pointeur apparaît ici lorsque SMALL FONT est sélectionné par l'imprimante.

Indicateur de format automatisé

Cet indicateur apparait lorsque le format automatisé est utilisé.

Saisie de caractères alphanumériques

La méthode de base pour saisir des caractères alphanumériques est décrite ci-dessous. L’écran de saisie de texte doit être affiché au préalable.

Remarque

Si vous maintenez une touche enfoncée, l'opération correspondante ou le caractère saisi se répète jusqu'à ce que vous la relâchiez.

Pour saisir des caractères alphanumériques

Example: ABXYZ 1234567890

1. Saisissez les caractères en les tapant sur le clavier de l'imprimante.
2. Pour saisir des majuscules, vous pouvez appuyer sur SHIFT ou sur CAPS. Il faut appuyer sur SHIFT pour chaque caractère majuscule tandis qu'il suffit d'appuyer une fois sur CAPS pour saisir des majuscules ou des minuscules jusqu'à une nouvelle pression de CAPS.
3. Appuyez sur SPACE pour saisir des espaces.
4. En cas d'erreur, appuyez sur BS ou DEL pour supprimer le caractère, puis recommencez. Reportez-vous à la page 48 pour le détail sur la modification d'un texte.
5. Lorsque vous atteignez la fin d'une ligne de texte, appuyez sur SET.

La touche CODE permet d'insérer la ponctuation utilisée dans de nombreuses langues. Procédez de la façon suivante pour insérer les caractères souhaités à l'aide de la touche CODE.

CAPS activée

Touches utilisées	Caractères obtenus	Touches utilisées	Caractères obtenus	Touches utilisées	Caractères obtenus
CODE U	Ü	CODE Z	Ž	CODE 5	^
CODE O	Ö	CODE C	Ç	CODE 6	✓
CODE P	Ä	CODE N	Ñ	CODE 7	°
CODE A	Æ	CODE 1	′	CODE 8	/
CODE J	Ö	CODE 2	、	CODE 9	″
CODE K	Ä	CODE 3	„	CODE 0	c
CODE L	Ø	CODE 4	~

CAPS désactivée

Touches utilisées	Caractères obtenus	Touches utilisées	Caractères obtenus	Touches utilisées	Caractères obtenus
CODE U	ü	CODE L	ø	CODE 4	~
CODE O	øe	CODE Z	ž	CODE 5	^
CODE P	à	CODE C	ç	CODE 6	✓
CODE A	æ	CODE N	ñ	CODE 7	°
CODE S	β	CODE 1	′	CODE 8	/
CODE J	ö	CODE 2	、	CODE 9	″
CODE K	ä	CODE 3	“	CODE 0	¢

Exemple: Saisira CODE1(')A

Saisie de symboles et de caractères spéciaux

Le menu SYMBOL met à votre disposition un certain nombre de symboles, pictogrammes et formats numériques spéciaux en plus des lettres grecques et russes.

Pour utiliser le menu SYMBOL

1. ÀpRES avoir positionné le curseur à l'endetroit où le symbole, le pictogramme, le nombre, la dette grecque ou la dette russe, doit être saisi, appuyez sur la touche SYMBOL pour afficher le menu SYMBOL.
2. Sélectionnez le type de caractère souhaité avec les touches directionnelles et appuyez sur SET.
3. Au moment où vous appuyez sur SET, un menu de symboles, pictogrammes, formats numériques, lettres grecques ou lettres russes apparait.
4. Pour dégager le menu SYMBOL sans rien sélectionner, appuyez sur ESC.
5. Sélectionnez le caractère souhaité avec les touches directionnelles et appuyez sur SET.
6. Au moment où vous appuyez sur SET l'écran de saisie réapparaî iché le menu SYMBOL.
7. Vous trouverez à la page 63 la liste complète des symboles, pictogrammes, lettres grecques et lettres russes disponibles dans chaque menu.

Saisie d'illustrations

L'imprimante offre un choix de 124 illustrations qui peuvent être insérées dans vos étiquettes

Pour saisir des illustrations

1. Après avoir positionné le curseur à l'endroit où vous pouvez insérer une illustration, appuyez sur la touche ILLUST pour afficher le menu ILLUST.
2. Sélectionnez l'illustration souhaitée avec les touches directionnelles et appuyez sur SET.
3. Au moment où vous appuyez sur SET l'écran de saisie réapparait avec l'illustration sélectionnée à la position où se trouvait le curseur lorsque vous ave affiché le menu ILLUST.
4. Reportez-vous à la page 63 pour la liste complète des illustrations disponibles.

Caractères personalisés

Vous pouvez créer quatre caractères qui pourront être enregistrés dans la mémoire. Ces caractères peuvent être entièrement nouveaux ou bien créés à partir de caractères ou de symboles existants.

Méthodes disponibles pour créer de nouveaux caractères

Les méthodes suivantes peuvent être utilisées pour créer de nouveaux caractères sur l'écran de création de caractères.

Pour créer de nouveaux caractères

Déplacez le curseur sur l'écran de création de caractères avec les touches directionnelles.

• FUNCTION et FUNCTION positionnent le curseur à gauche ou à droite de l'écran (si "CONTINUE" n'est pas allumé).
• FUNCTION et FUNCTION positionnent le curseur au haut ou au bas de l'écran (si “CONTINUE” n'est pas allumé).

Pour tracer un point

Appuyez sur 1 pour tracer un point noir à la position du curseur ou sur 2 pour tracer un point blanc.

Pour tracer une série de points noirs

Appuyez sur 1 pour sélectionner "BLACK", puis appuyez sur 3 pour sélectionner "CONTINUE". Une série de points noirs est tracée au moment où vous déplacez le curseur.

Pour tracer une série de points blancs

Appuyez sur 2 pour sélectionner “WHITE”, puis appuyez sur 3 pour sélectionner “CONTINUE”. Une série de points blancs est tracée au moment où vous déplacez le curseur.

Pour créer un nouveau caractère à partir d'un caractère existant

1. Saisissez le caractère ou le symbole de base que vous pouvez utiliser et positionnez le curseur sous le caractère.
2. Appuyez sur USER CHR.
3. Sélectionnez "MAKE" avec les touches directionnelles et appuyez sur SET.
4. Sélectionnez "USE INPUT CHAR" avec les touches directionnelles et appuyez sur SET.

L'écran de saisie montre le caractère saisi à l'étape 1. - Si vous sélectionnez "NEW", l'écran de création de nouveau caractère s'affiche.

1. Changez le caractère affiché en utilisant l'une des méthodes mentionnées sur la gauche de cette page.
2. Lorsque le caractère est créé, appuyez sur SET.
3. Sélectionnez la mémoire où le caractère qui vient d'être créé doit être enregistré avec les touches directionnelles et appuyez sur SET.
4. Si la mémoire sélectionnée contient déjà un caractère, celui-ci est remplacé par le nouveau.
5. En réponse au message de confirmation qui apparaît, appuyez sur SET pour enregistrer le caractère.
6. Si aucun caractère n'a été saisi à la position du curseur au moment où vous appuyez sur USER CHR à l'entrée 2 ci-dessus, l'écran de création de nouveau caractère apparait lorsque vous appuyez sur SET à l'entrée 3.

Pour créer un nouveau caractère à partir d'un caractère personnalisé

1. Appuyez sur USER CHR.
2. Sélectionnez "EDIT" avec les touches directionnelles et appuyez sur SET.
3. Sélectionnez le caractère personnelisé qui doit être modifié avec les touches directionnelles et appuyez sur SET.
4. Utilisez l'une des méthodes mentionnées à la page 37 pour modifier le caractère et appuyez sur SET.
5. Continuez à partir de l'objet 7 de “Pour créer un nouveau caractère à partir d'un caractère existant” pour enregistrer le caractère modifié.

Pour rappeler un caractère personnelisé

1. Après avoir positionné le curseur sur l'écran de saisie à l'endroit où vous pouvez saisir le caractère personnelisé, appuyez sur USER CHR.
2. Sélectionnez "RECALL" avec les touches directionnelles et appuyez sur SET.
3. Sélectionnez le caractère souhaité avec les touches directionnelles et appuyez sur SET.

Pour supprimer un caractère personnalisé

1. Appuyez sur USER CHR.
2. Sélectionnez "DELETE" avec les touches directionnelles et appuyez sur SET.
3. Sélectionnez le caractère personnel souhaité avec les touches directionnelles et appuyez sur SET.
4. En réponse au message de confirmation qui apparait, appuyez sur SET pour supprimer le caractère sélectionné ou sur ESC pour abandonner.

Insertion d'un logo dans une étiquette

Lorsque vous utilisez le format LOGO (LOGO 1 à LOGO 4) pour créer une étiquette, vous pouvez insérer l'un des 10 logos prêts à l'emploi dans le bloc graphique de ce format.

Exemples d'étiquettes

Les exemples d'étiquettes suivants contiennent tous des logos.

LOGO1

LOGO 2

LOGO 3

LOGO 4

Pour insérer un logo dans une étiquette

1. Effectuez les étapes 1 à 4 mentionnées dans “Pour créer une nouvelle étiquette” à la page 31.
2. Sur l'écran de sélection de format d'étiquette, utilisez et pour faire défiler les formats d'étiquettes jusqu'à ce que les formats LOGO (LOGO 1 à LOGO 4) apparaissent.
3. Appuyez sur SET.
4. Utilisez ET pour faire défiler les noms des logos, jusqu'à ce que celui que vous souhaitez utiliser apparaisse.
5. Appuyez sur SET.
6. Le logo est inséré dans l'étiquette. Vous pouvez maintenant saisir le texte comme indiqué dans “Pour créer une nouvelle étiquette” à la page 31.

Saisie de texte dans le format AUTO

Dans les deux formats AUTO, la taille des caractères s'ajuste automatiquement en fonction du nombre de caractères saisis.

Le tableau suivant montre, de chaque façon, la taille des caractères change selon le format sélectionné.

Nombre de caractères saisis	AUTO 1 (1 ligne)		AUTO 2 (2 lignes)
	Taille des caractères affichés	Taille des caractères imprimés	Taille des caractères affichés	Taille des caractères imprimés
0 à 9	×5	15 mm	×2	6 mm
10 à 12	×4	12 mm	×2	6 mm
13 à 16	×3	9 mm	×2	6 mm
17 à 24	×2	6 mm	×2	6 mm
25 à 49	×1	3 mm	×1	3 mm

Pour saisir du texte sur une étiquette de format AUTO

1. Effectuez les étapes 1 à 4 de “Pour créer une nouvelle étiquette” à la page 31.
2. Sur l'écran de sélection du format d'étiquette, utilisez et pour faire défiler les différents formats jusqu'à ce que AUTO 1 ou AUTO 2 apparaisse.
3. Appuyez sur SET.
4. Saisissez le texte souhaité.
5. Appuyez sur SET.
6. Maintenant vous pouvez terminer l'étiquette de la façon indiquée dans "Pour créer une nouvelle étiquette" à la page 31.

Utilisation de phrases prêtes à l'emploi

Neuf phrases prêtes à l'emploi ont été enregistrées dans la mémoire de l'imprimante pour être insérées, si nécessaire, sur les étiquettes. À l'origine, ce sont des phrases souvent utilisées sur les étiquettes de disque ; elles sont numérotées de 1 à 8. Vous pouvez utiliser ces phrases ou bien les remplacer par d'autres.

La mémoire de l'imprimante contient à l'origine les phrases suivantes.

1 Digital Image (Image numérique) 2 Date Recorded : (Date d'enregistrement :) 3 Backup Date (Copie de sécurité) 4 Confidential (Confidentialité) 5 Hit Album (Chansons célèbres) 6 Omnibus (Rediffusion) 7 My Favorites (Chansons préférées) 8 Recorded At: (Enregistrement à :) 9

Pour rappeler une phrase

1. Pendant la saisie du texte, appuyez sur PHRASE MEMORY.
2. La liste des phrases disponibles apparait.
3. Sélectionnez la phrase souhaitée avec les touches et et appuyez sur SET.
4. La phrase sélectionnée est rappelée et saisie sur l'écran de saisie.
5. Vous pouvez aussi sélectionner une phrase en saisissant son numéro, de 1 à 9.
6. Si le nombre total de caractères saisis avec la phrase sélectionnée dépasse la limite, le message d'erreur "ENTIRE PHRASE COULD NOT BE RECALLED!" apparaît durant une seconde. Seule une partie de la phrase est alors saisie.

Pour créer un nouveau texte

1. Appuyez sur PHRASE MEMORY.
2. Sélectionnez [DATA EDIT] avec les touches directionnelles et appuyez sur SET.
3. Sélectionnez MAKE avec les touches directionnelles et appuyez sur SET.
4. Sélectionnez NEW avec les touches directionnelles et appuyez sur SET. L'écran NEW / STRING→PHRASE n'apparaît pas si chaque texte n'est affiché sur l'écran de saisie de texte.
5. Sur l'écran de saisie qui apparaît, saisissez le texte souhaité et appuyez sur SET.
6. Sélectionnez la mémoire où vous pouvez enregistrer la phrase avec les touches directionnelles et appuyez sur SET.
7. En réponse au message de confirmation qui apparaît, appuyez sur SET pour enregistrer la phrase ou sur ESC pour abandonner.

Pour enregistrer le texte saisi dans la mémoire

1. Pendant la saisie du texte qui doit être enregistré, appuyez sur PHRASE MEMORY.
2. Sélectionnez [DATA EDIT] avec les touches directionnelles et appuyez sur SET.
3. Sélectionnez MAKE avec les touches directionnelles et appuyez sur SET.
4. Sélectionnez STRING→PHRASE avec les touches directionnelles et appuyez sur SET.
5. Sur l'écran de saisie qui apparait, vérifiez le texte, changez-le si nécessaire et appuyez sur SET.
6. Sélectionnez la mémoire où vous pouvez enregistrer le texte avec les touches directionnelles et appuyez sur SET.
7. En réponse au message de confirmation qui apparaît, appuyez sur SET pour enregistrer la phrase ou sur ESC pour abandonner.

Pour modifier une phrase de la mémoire

1. Appuyez sur PHRASE MEMORY.
2. Sélectionnez [DATA EDIT] avec les touches directionnelles et appuyez sur SET.
3. Sélectionnez EDIT avec les touches directionnelles et appuyez sur SET.
4. Sélectionnez la mémoire contenant la phrase que vous pouvez modifier avec les touches directionnelles et appuyez sur SET.
5. Sur l'écran de texte qui apparaît, vérifiez le texte et effectuez les changements nécessaires, puis appuyez sur SET.
6. Sélectionnez la mémoire où vous pouvez enregistrer le texte avec les touches directionnelles et appuyez sur SET.
7. En réponse au message de confirmation qui apparaît, appuyez sur SET pour enregistrer la phrase ou sur ESC pour abandonner.

Pour supprimer une phrase de la mémoire

1. Appuyez sur PHRASE MEMORY.
2. Sélectionnez [DATA EDIT] avec les touches directionnelles et appuyez sur SET.
3. Sélectionnez DELETE avec les touches directionnelles et appuyez sur SET.
4. Sélectionnez la mémoire contenant la phrase que vous voulez supprimer avec les touches directionnelles et appuyez sur SET.
5. En réponse au message de confirmation qui apparait, appuyez sur SET pour supprimer la phrase ou sur ESC pour abandonner.

6E partie - Contrôle de l'aspect du texte

Cette partie du manuel décrit comment procéder pour sélectionner une police, mettre le texte en caractères gras et souligner du texte.

• La police, la sélection des caractères gras et l'alignement du texte sont désignés dans ce manuel par le terme Attributs du texte.

Important!

• Les attributs du texte n’opèrent que sur le texte imprimé. Les caractères affichés ne changent pas.
• Lorsque vous remplacez un caractère par un autre, le nouveau caractère a les mêmes attributs que le caractère d'origine.

Sélection d'une police

L'imprimante présente les cinq polices de caractères suivantes.

• New Sans-serif (SANS-SERIF)

• Nouveau SANS-SERIF italique (SANS-SERIF ITC)

• Nouveau Sans-serif arrondi (SANS-SERIF RND)

• New Roman

• New Roman italique (ROMAN ITC)

Vous pouvez spécifier une police précise pour tout le texte ou pour une ligne particulière du texte. Vous pouvez aussi spécifier une police par défaut qui sera toujours utilisée lorsque vous créez une nouvelle étiquette.

La police sélectionnée est indiquée par le pointeur sur la droite de l'afficheur.

En plus des cinq polices mentionnées ci-dessus, l'imprimante dispose aussi d'une police “SMALL FONT” qui est toujours sélectionnée lorsque la taille des caractères est de 2 mm, même si un autre réglage a été effectué.

La taille de la police ne peut pas être sélectionnée. C'est l'imprimante qui sélectionne la taille et le réglage SMALL FONT.

Remarque

Le réglage proportionnel (page 45) est ignoré lorsque SMALL FONT est utilisé.

Pour changer le réglage par défaut de la police

1. Appuyez sur SET UP pour afficher le menu SET UP.
2. Sélectionnez “DEFAULT FONT” avec les touches directionnelles et appuyez sur SET.
3. Sélectionnez la police que vous voulez utiliser par défaut avec les touches directionnelles et appuyez sur SET.
4. La police spécifiée par défaut est utilisée en priorité pour toutes les nouvelles étiquettes. Pour la changer pendant la saisie du texte, procédez de la façon suivante.

Pour changer la police du texte qui vient d'être saisi

1. Après avoir saisi le texte souhaité, appuyez sur FONT.
2. Sélectionnez la police souhaitée avec les touches directionnelles et appuyez sur SET.
3. Sur l'écran suivant, sélectionnez la plage de texte à laquelle la police doit s'appliquer.

Pour appliquer la police sélectionnée à ce texte :	Sélectionnez cette option :
Tout le texte de l'étiquette	ALL
Tout le texte de la ligne actuelle	LINE

1. Après avoir sélectionné la plage, appuyez sur SET pour appliquer votre réglage de police et revenir à l'écran de saisie de texte.

Sélection des caractères gras ou normaux

Procédez de la façon suivante pour spécifier les caractères gras ou les caractères normaux.

Le réglage gras/normal est indiqué à l'écran de la façon suivante.

Normal

Gras

1. Tout en saisissant le texte, appuyez sur STYLE.
2. Utilisez les touches directionnelles pour sélectionner BOLD, puis appuyez sur SET.
3. Si vous voulez revenir aux caractères normaux, sélectionnez NORMAL.
4. Sur l'écran qui apparait, Sélectionnez la plage de texte à laquelle vous pouvez appliquer le réglage de police.

Pour appliquer les caractères gras/normaux à ce texte :	Sélectionnez cetteoption :
Tout le texte de l'étiquette	ALL
Tout le texte de la ligne actuelle	LINE

1. Après avoir sélectionné la plage, appuyez sur SET pour appliquer le réglage et revenir à l'écran de saisie de texte.

Spécification de l'espacement des caractères

Il y a deux types d'espacement de caractères :

L'espacement proportionnel et l'espacement uniforme.

Lorsque l'espacement proportionnel est sélectionné, l'espace entre deux caractères dépend de la position des deux caractères.

ABC·XYZ

Lorsque l'espace uniforme est sélectionné, tous les caractères sont séparés par le même espace.

ABC·XYZ

Pour valider et invalider l'espacement proportionnel

1. Pendant la saisie du texte, appuyez sur FORM.
2. Sélectionnez PROPORTIONAL avec les touches directionnelles et appuyez sur SET.
3. Utilisez les touches directionnelles et pour valider ou invalidate l'espacement proportionnel.
4. Notez que le réglage sélectionné s'applique au texte complet de l'étiquette.
5. Appuyez sur SET pour appliquer le réglage et revenir à l'écran de saisie de texte.

Spécification de l'alignement du texte

Vous pouvez sélectionner un des quatre alignements suivants pour le texte de l'étiquette.

Centré

ABC·XYZ

Alignement à gauche

ABC·XYZ

Alignement à droite

ABC·XYZ

Espacement égal

A B C·X Y Z

Pour spécifier l'alignement du texte

1. Pendant la saisie du texte, appuyez sur FORM.
2. Sélectionnez ALIGN avec les touches directionnelles et appuyez sur SET.
3. Utilisez les touches directionnelles pour sélectionner l'alignement souhaité.
4. Lorsque le réglage souhaité est sélectionné, appuyez sur SET.
5. Sur l'écran suivant, sélectionnez la plage de texte à laquelle le réglage de l'alignement doit s'appliquer.

Pour appliquer l'alignment sélectionné à ce texte :	Sélectionnez cette option :
Tout le texte de l'étiquette	ALL
Tout le texte de la ligne actuelle	LINE

1. Après avoir sélectionné la plage, appuyez sur SET pour appliquer le réglage et revenir à l'écran de saisie de texte.

Vérification de l'aspect de l'étiquette

Après avoir composé l'étiquette, vous pouvez l'afficher pour la vérifier avant de l'imprimer de la façon suivante.

Pour vérifier l'étiquette à imprimer

1. Après avoir composé l'étiquette, appuyez sur PREVIEW.

1. Si la mise en page comprend la partie supérieure (Partie 1) et la partie inférieure (Partie 2), utilisez les touches directionnelles et pour voir une partie ou l'autre, puis appuyez sur SET.
2. Pour arrêter le défilé, appuyez sur SET.
3. Lorsque le défilament est arrêté, vous pouvez utiliser les touches directionnelles et pour voir plus lentement le texte.
4. Pour revenir au défilement normal, appuyez de nouveau sur SET.
5. Lorsque vous avez vérifié toute l'étiquette, appuyez sur ESC.

Remarque

• Les caractères ou illustrations aux contours très fins peuvent ne pas apparaitre clairement sur l'écran de prévisualisation.
• Si l'étiquette contient beaucoup de texte ou de lignes, il faudra attendre un certain temps pour que l'image apparaisse.

7E partie - Édition de texte

Cette section donne tous les renseignements nécessaires sur la suppression et l'édition du texte saisi.

Déplacement du curseur

Déplacez le curseur sur l'afficheur avec les touches directionnelles et positionnez-le sur le caractère à supprimer ou à modifier.

Pour déplacer le curseur

Pour effectuer cette opération :	Vous devez :
Déplacer le curseur vers la gauche	Appuyer sur ⊙ .
Déplacer le curseur vers la droite	Appuyer sur ⊙ .
Positionner le curseur au début de la ligne de texte actuelle	Appuyer sur FUNCTION ⊙ .
Positionner le curseur à la fin de la ligne de texte actuelle	Appuyer sur FUNCTION ⊙ .

Suppression d'un seul caractère

Vous pouvez supprimer un seul caractère seulement à l'aide de la touche BS ou de la touche DEL. L'emploi de ces deux touches diffère seulement par la position du curseur.

Pour supprimer un caractère à l'aide de la touche BS

Exemple : Pour remplacer le mot "computer" par "computer".

1. Utilise et pour positionner le curseur sous "p".
2. Appuyez deux fois sur BS pour supprimer les deux m à la gauche du curseur et décaler "puter" vers la gauche.

Pour supprimer un caractère à l'aide de la touche DEL

Exemple : Pour remplacer le mot “computer” par “computer”.

1. Utilisez ET pour positionner le curseur sous le premier "m" (le plus à gauche).
2. Appuyez deux fois sur DEL pour supprimer les deux m à la position du curseur et décaler "mputer" vers la gauche.

Suppression de tout le texte

Procédez de la façon suivante pour supprimer tout le texte affiché sur l'écran de saisie.

Pour supprimer tout le texte

1. Appuyez sur FUNCTION puis sur BS (CLS).
2. En réponse au message de confirmation qui apparait, appuyez sur SET.
3. Tout le texte affiché sur l'écran de saisie est supprimé.
4. Si vous voulez abandonner l'opération sans rien supprimer, appuyez sur ESC au lieu de SET.

Édition de texte

Il est possible de régler l'imprimante pour réécrire sur des caractères existants ou pour insérer de nouveaux caractères entre les caractères existants, comme dans les exemples suivants.

Example

ABCDEFGHI

Position du curseur : E

Nouveau caractère: XXX

Réécriture

Résultat: ABCDXXXHI

Insertion

Résultat: ABCDXXXEFGHI

Pour commuter entre réécriture et insertion

1. Appuyez sur SET UP pour afficher le menu SET UP.
2. Sélectionnez "INPUT" avec les touches directionnelles et appuyez sur SET.
3. Sur l'écran qui apparaît, sélectionnez “ INSERT ” ou “ OVERWRITE ” avec les touches directionnelles et appuyez sur SET.
4. L'indicateur CAPS est surligné sur l'afficheur lorsque la réécriture est validée. L'indicateur CAPS apparait normalement (il n'est pas surligné) lorsque l'insertion est validée.

8E partie - Enregistrement d'étiquettes dans la mémoire

Vous pouvez procéder de la façon suivante pour enregistrer vos étiquettes dans la mémoire de l'imprimante en vue d'une utilisation future. APRÈS avoir rappelé une étiquette, vous pouvez l'imprimer ou la modifier pour en créer une nouvelle.

Pour enregistrer une étiquette

1. Créez l'étiquette que vous pouvez enregistrer.
2. Lorsque vous avez saisi tout le texte, l’écran suivant apparaît sur l’afficheur de l’imprimante.

1. Sélectionnez STORE avec les touches directionnelles.
2. Appuyez sur SET.
3. Désignez l'étiquette par un nom de cinq caractères au maximum et appuyez sur SET.

Mémoire totale utilisée par les étiquettes enregistrées

1. En réponse au message de confirmation qui apparait, appuyez sur SET pour enregistrer l'étiquette ou sur ESC pour abandonner.

Pour rappeler une étiquette

1. Appuyez sur pour permettre l'imprimante sous tension.
2. Sélectionnez STORED DATA avec les touches directionnelles et et appuyez sur SET.
3. Sélectionnez RECALL avec les touches directionnelles et et appuyez sur SET.
4. Utilisez et pour faire défiler les noms d'étiquettes jusqu'à ce que l'étiquette souhaitée apparaisse.
5. Appuyez sur SET pour afficher l'étiquette.
6. Vous pouvez maintenant imprimer l'étiquette ou la changer.

Pour supprimer une étiquette

1. Appuyez sur pourmettre l'imprimante sous tension.
2. Sélectionnez STORED DATA avec les touches directionnelles et et appuyez sur SET.
3. Sélectionnez DELETE avec les touches directionnelles et et appuyez sur SET.
4. Utilisez et pour faire défiler les noms d'étiquettes jusqu'à ce que celle vous pouze supprimer apparaisse.
5. Appuyez sur SET.
6. En réponse au message de confirmation qui apparait, appuyez sur SET pour supprimer l'étiquette ou sur ESC pour abandonner.

9E partie - Impression d'une étiquette

Il existe deux méthodes pour imprimer des étiquettes, selon que l'étiquette contient du texte dans les parties supérieure (Partie 1) et inférieure (Partie 2), ou seulement dans une partie (Partie 1 ou Partie 2).

Important!

• Reportez-vous à la feuille volante “Précautions concernant l'impression” qui contient des informations importantes sur les conditions dans lesquelles s'effectue l'impression.
• N'utilisez pas cette imprimante pour imprimer des mini CD-R ou des CD-R de format carte de visite. Cela risque d'endommager l'imprimante. Seuls les disques de 12 cm peuvent être imprimés avec cette imprimante.
• Il est conseillé d'imprimer sur le disque, ou un autre support, avant de l'enregistrer. Les données peuvent être détruites si le disque est imprimé après l'enregistrement.

Avant d'imprimer

• Mettez des piles dans l'imprimante ou raccordez l'adaptateur secteur proposé en option (pages 15 et 17).
• Installez une cassette de ruban encreur (page 21).
• Mettez l'imprimante sous tension (page 19).

Remarque

Procédez de la façon suivante pour imprimer une étiquette créée à partir du

L'exemple suivant décrit la façon d'imprimer une étiquette créée à partir du

1. Après avoir saisi le texte, l'écran suivant apparait sur l'afficheur de l'imprimante.

1. Sélectionnez PRINT avec les touches directionnelles et appuyez sur SET.

• Le tiroir à disque s'ouvre partiellement.
• Si le tiroir ne s'ouvre pas, appuyez sur la touche A sur la face supérieure de l'imprimante. Reportez-vous à "Changement du réglage d'ouverture automatique du tiroir" à la page 55 pour ce réglage.
• Si le modele d'impression de l'étiquette a été sélectionné, le message ci-dessus s'affiche : “ POSITION DISC WITH THE BOTTOM AREA FACING YOU [SET]”.
• Tirez le tiroir à disque avec précaution jusqu'à son ouverture complète.
• Posez le disque sur le tiroir à disque.

Assurez-vous que la face à enregistrer est bien orientée vers le bas (face à imprimer vers le haut).

Assurez-vous que le disque n'est pas sur ces parties proéminentes.

Positionnez le disque en fonction de la mise en page.

L'impression s'effectue dans la partie délimitée par les lignes de repérage.

Important!

• Assurez-vous que le tiroir à disque et le disque sont propres et exempts de poussière ou autres matières, pouvant endommager la surface du disque et empêcher l'enregistrement. Assurez-vous que le disque est bien orienté. Si la face à enregistrer est orientée vers le haut, elle sera imprimée et aucune donnée ne pourrait être enregistrée sur le disque.
• Fermez le tiroir à disque.
• Poussez le tiroir à disque jusqu'à ce qu'il s'encliquette.
• Appuyez sur SET.
• L'impression commence.
• Lorsqu'elle est terminée, l'écran initial de l'imprimante apparaît et le tiroir à disque s'ouvre partiellement. Tirez le tiroir avec précaution et enlevez le disque du tiroir.

Remarque

Procédez de la façon suivante pour imprimer une étiquette créée d'après le modèle

1. Après avoir saisi le texte, l'écran suivant apparait sur l'afficheur de l'imprimante.

1. Sélectionnez PRINT avec les touches directionnelles et appuyez sur SET.
2. Sélectionnez LABEL1 (partie supérieure) ou LABEL2 (partie inférieure) avec les touches directionnelles et et appuyez sur SET.
3. Ici, nous allons sélectionner LABEL1.

• Le plateau de disque s'ouvre partiellement.
• Si le tiroir ne s'ouvre pas, appuyez sur la touche sur la face supérieure de l'imprimante. Reportez-vous à "Changement du réglage d'ouverture automatique du tiroir" à la page 55 pour ce réglage.
• Tirez le tiroir avec précaution jusqu'à son ouverture complète.
• Posez le disque sur le tiroir à disque.
• Reportez-vous à l' étape 4 de “Pour imprimer une étiquette avec une seule partie de texte (Partie 1 ou Partie 2)” à la page 51 pour les précautions à prendre.
• Ensuite, la marche à suivre diffère selon que le disque peut être imprimé sur certaines parties seulement ou sur sa totalité.
• Si des parties précises du disque seulement peuvent être imprimées, effectuez les étapes 7 à 9.
• Si l'impression peut être effectuée n'importe où sur le disque, passez directement à l'étape 10.
• Posez le guide de positionnement sur le disque.

Positionnez le guide en insérant ces pointes dans les orifices.

1. Tournez le disque de sorte que la partie devant être imprimée se trouve à l'intérieur du guide de positionnement.

• Reportez-vous à “Positionnement du disque sur le tiroir à disques” à la page 54 pour plus d'informations.
• Lorsque le disque est positionné correctement, enlevez le guide.

Important!

Ne jamais laisser le guide sur le disque pendant l'impression.

1. Fermez le tiroir à disque.
2. Poussez le tiroir à disque jusqu'à ce qu'il s'encliquette.
3. Appuyez sur SET.
4. L'impression de la partie 1 commence.
5. Lorsque l'impression de la partie 1 est terminée, un écran similaire au suivant apparait, et le tiroir à disque s'ouvre partiellement. Tirez le tiroir à disque avec précaution et enlevez le disque.

1. Appuyez sur SET.
2. Tournez le disque de 180 degrés et reposez-le sur le tiroir à disques.

1. Répétez les étapes 7 à 9 pour positionner le disque.
2. Voir "Positionnement du disque sur le tiroir à disque" sur la droite de cette page.
3. Fermez le tiroir à disques et appuyez sur SET.
4. L'impression de la partie 2 de l'étiquette commence.
5. Lorsque l'impression est terminée, l'écran initial apparaît et le tiroir à disque s'ouvre partiellement. Tirez avec précaution le tiroir à disque et enlevez le disque.

Positionnement du disque sur le tiroir à disque

Le guide de positionnement sert à ajuster la position du disque sur le tiroir dans les cas suivants.

• Lorsque l'étiquette du disque contient déjà des logos ou d'autres indications.
• Lorsque les parties supérieures et inférieures sont imprimées séparément.

Si l'étiquette du disque contient déjà des logos ou d'autres indications, il n'est pas possible d'imprimer sur un logo. Positionnez le disque de sorte que le logo ou les autres marques du disque ne soient pas à l'intérieur de la partie grise.

Si les parties supérieure et inférieure doivent être imprimées séparément, avant la seconde impression, tournez le disque de 180 degrés. Positionnez ensuite le disque de sorte que la première partie imprimée soit dans la partie ombrée.

Réglage de la densité de l'impression

Vous pouvez procéder de la façon suivante pour régler la densité des caractères imprimés.

Pour régler la densité de l'impression

1. Appuyez sur SET UP pour afficher le menu SET UP.
2. Sélectionnez "DENSITY" avec les touches directionnelles et appuyez sur SET.
3. Réglez la densité de l'impression avec les touches directionnelles et appuyez sur SET.
4. Lorsque le réglage est terminé, appuyez sur SET.

Changement du réglage d'ouverture automatique du tiroir

Ce réglage spécifique si le tiroir à disque doit être ouvert automatiquement ou non lorsque vous démarrez l'impression.

Pour sélectionner le réglage d'ouverture automatique du tiroir

1. Appuyez sur SET UP pour afficher le menu SETUP.
2. Sélectionnez "TRAY" avec les touches directionnelles et appuyez sur SET.
3. Sélectionnez le réglage souhaité avec les touches directionnelles et .

Pour que le tiroir s'ouvre:	Sélectionnez ce réglage:
Automatiquement lorsque l'impression est lancée	OPEN AUTOMATIC
Manuellement lorsque l'impression est lancée	OPEN MANUALLY

1. Après avoir effectué le réglage souhaité, appuyez sur SET.

Remarque

Le tiroir à disques s'ouvre toujours automatiquement après l'impression, quel que soit le réglage spécifique.

Essai d'impression

Vous pouvez faire un essai d'impression en utilisant les modèles tout prêts pour voir comment l'imprimante opère.

Important!

Toutes les données d'étiquette que vous venez de saisir sont supprimées par l'essai d'impression. Si vous voulez les conserver, enregistrez l'étiquette comme indiqué dans "Enregistrement d'étiquettes dans la mémoire" à la page 50 avant de faire un essai.

Pour faire un essai d'impression

1. Assurez-vous que l'imprimante contient bien une cassette de ruban encreur.
2. Si l'imprimante est sous tension, appuyez sur pour la mettre hors tension.
3. Appuyez sur pour remettre l'imprimante sous tension.
4. Appuyez sur SET UP pour afficher le menu SET UP.
5. Sélectionnez DEMO PRINT avec les touches directionnelles et appuyez sur SET.
6. Sélectionnez DATA1 ou DATA2 avec les touches directionnelles et , selon les données à imprimer, et appuyez sur SET.
7. Sélectionnez PRINT avec les touches directionnelles et , et appuyez sur SET.
8. Sélectionnez LABEL1 (partie supérieure) ou LABEL2 (partie inférieure) avec les touches directionnelles et et appuyez sur SET.
9. Posez le disque sur le tiroir à disques.
10. Si le tiroir à disque ne s'ouvre pas, appuyez sur la touche sur la face supérieure de l'imprimante. Reportez-vous à "Changement du réglage d'ouverture automatique du tiroir" à la page 55 pour ce réglage.
11. Appuyez sur SET.
12. L'impression commence.
13. DATA1 et DATA2 du modele sont imprimés à deux endroits du disque. Pour le détail, reportez-vous à “Pour imprimer une étiquette avec deux parties de texte (Partie 1 et Partie 2)” à la page 52.
14. Lorsque l'impression est terminée, le tiroir à disque s'ouvre partiellement. Tirez le tiroir avec précaution et enlevez le disque.
15. Lorsque l'impression est terminée, Sélectionnez EXIT avec les touches et et appuyez sur SET.
16. En réponse au message de confirmation qui apparait, appuyez sur SET.

L'imprimante est livrée avec un CD-ROM contenant le logiciel "DISC TITLE PRINTER" qui permet de créer des étiquettes originales sur un ordinateur.

Le câble USB fourni sert à relier l'imprimante à l'ordinateur pour l'impression des étiquettes.

Important!

• Dans ce manuel, le terme "logiciel de création d'étiquettes" désigne l'application DISC TITLE PRINTER.
• Reportez-vous au Mode d'emploi de l'application DISC TITLE PRINTER qui se trouve sur le CD-ROM pour tous les détails sur l'emploi du logiciel.

Pour raccorder l'imprimante à l'ordinateur

1. Installez le logiciel de création d'étiquettes sur votre ordinateur.
2. Reportez-vous au Guide d'installation séparé et au Mode d'emploi de l'application DISC TITLE PRINTER sur le CD-ROM.
3. Insérez des piles dans l'imprimante ou raccordez l'adaptateur secteur proposé en option.
4. Reportez-vous à la page 15 de ce manuel pour le détail.
5. Assurez-vous que l'imprimante est hors tension.
6. Si elle est sous tension, appuyez sur O pour la mettre hors tension.
7. Raccordez le câble USB fourni avec l'imprimante au port USB de l'ordinateur.

Important!

• Raccordez le câble directement à un port USB de l'ordinateur. Une connexion par un mélangeur ou toute autre connexion indirecte peut entraîner des problèmes de fonctionnement.
• La première fois que vous utilisez le port USB de l'imprimante, il faut enlever l'autocollant qui le recouvre.
• Raccordez l'autre extrémité du câble USB au port USB de l'imprimante.

1. Sur l'imprimante, appuyez sur pour la mesure sous tension.
2. Sur l'ordinateur, créez l'étiquette et exécutez la commande d'impression.
3. Avant d'imprimer, appuyez sur le bouton COMPUTER LINK de l'imprimante de sorte que le message “READY TO TRANSFER DATA ” s'affiche.

La première fois que vous raccordez l'imprimante à l'ordinateur après l'installation de l'application, l'assistant d'installation du pilote USB démarre. Suivez les instructions qui apparaissent à l'écran de l'ordinateur pour installer le pilote. L'assistant n'apparait que la première fois que raccordez l'imprimante à l'ordinateur. - Si vous ordinateur fonctionne sous Windows XP, le message suivant apparait au cours de l'installation du pilote USB. Lorsqu'il apparait, cliquez sur le bouton Continue Anyway et continuez l'installation.

• Si votre ordinateur fonctionne sous Windows 2000, le message d'avertissement "Digital Signature Not Found" peut apparaître au cours de l'installation du pilote USB. S'il apparaît, cliquez sur le bouton Yes et continuez l'installation.
• Les messages ci-dessus n'apparaissent pas si l'ordinateur fonctionne sous Windows 98, 98SE ou Me.
• Lorsque l'impression est terminée, appuyez sur la touche de l'imprimante pour la mesure hors tension.
• Débranchez le câble USB du port USB de l'imprimante.

Important!

• Le câble USB permet de transférer les données seulement. L'imprimante ne peut pas être alimentée par l'ordinateur, via le câble. C'est la raison pour laquelle il faut insérer des piles dans l'imprimante ou raccorder l'adaptateur secteur proposé en option.
• Il est vivement conseillé d'utiliser l'adaptateur secteur proposé en option pour alimenter l'imprimante pendant la transmission de données.
• Lorsque l'adaptateur secteur proposé en option est raccordé à l'imprimante, la fonction d'extinction automatique (page 19) reste inactive tant que l'imprimante est raccordée à l'ordinateur.

Référence

Cette section contient des informations supplémentaires au sujet de l'entretien, la résolution des problèmes et des informations d'ordre technique.

Entretien de l'imprimante

Lorsque la tête d'impression est sale, les tirages sont de mauvaise qualité. Le cas échéant, procédez de la façon suivante pour nettoyer la tête d'impression.

Important!

• Utilisez par exemple un coton-tige, si possible très fin, pour nettoyer la tête d'impression.
• Il faut mettre l'imprimante sous tension pour pouvoir ouvrir le tiroir à disque et le volet frontal. N'oubliez pas de la remettre hors tension après avoir ouvert le tiroir à disque et le volet frontal.
• Si vous utilisez l'adaptateur secteur proposé en option pour alimenter l'imprimante, débranchez-le de l'imprimante après l'ouverture du volet frontal.

Pour nettoyer la tête d'impression

1. Appuyez sur la touche de l'imprimante pour la mesure sous tension.
2. Appuyez sur la touche de l'imprimante.
3. Le tiroir à disque s'ouvre partiellement.
4. Tirez le tiroir avec précaution jusqu'à ce qu'il soit complètement ouvert.
5. Si un disque est sur le tiroir, enlevez-le.
6. Ouvrez le volet frontal.
7. Si l'imprimante contient un ruban encreur, enlevez la cassette.
8. Appuyez sur pour mettre l'imprimante hors tension.
9. Essuyez délicatement la surface de la tête d'impression avec un cotontige imbibé d'alcool.
10. Au lieu de l'alcool, vous pouvez aussi utiliser un produit de nettoyage pour tête de platine cassette.

Frottez doucement la partie incurvée de la tête d'impression.

Nettoyage de l'extérieur de l'imprimante

Essuyez l'extérieur de l'imprimante avec un chiffon doux imbibé d'eau et bien essoré. N'utilisez jamais de benzène, d'alcool, de diluant ni aucun autre produit volatile risquant d'endommager le boîtier en plastique.

Guide de résolution des problèmes

Reportez-vous à ce guide dès que un problème se présente pendant l'impression ou toute autre opération. Si vous ne parvenez pas à trouver la solution, contactez votre revendeur ou le service après-vente CASIO le plus proche.

Problème	Cause	Solution
Rien n'apparait sur l'afficheur.	Le contraste de l'affichage est mal régé.	Réglez le contraste (page 25).
	L'adaptateur secteur (en option) n'est pas raccordé correctement.	Raccozde correctement l'adaptateur secteur (page 17).
	Les piles sont déchargées.	Remplacez les piles par des neuves ou raccordez l'adaptateur secteur (en option) (pages 15 et 17).
	Les piles ne sont pas insérées correctement.	Insérez correctement les piles (page 15).
Le tiroir à disque ne s'ouvre pas lorsque vous appuyez sur ⋆.	L'électricité n'est pas fournie à l'imprimante.	Raccozde correctement l'adaptateur secteur (en option) ou insérez des piles (pages 15 et 17). • Si le tiroir à disque ne s'ouvre toujours pas, ouvrez-le comme indiqué à la page 14.
	L'imprimante est hors tension.	Appuyez sur ⋆ pourmettre l'imprimante sous tension.

Problème	Cause	Solution
Rien n'est imprimé.	L'étiquette ne contient que des espaces vides.	Saisissez le texte qui doit apparaître sur l'étiquette.
	Le fichier importé de l'ordinateur ne contient aucuneUTHA.	Importez un fichier contenant les données souhaitées.
L'impression n'est pas nette, les caractères sont sales, l'impression est trop claire, etc.	Vous essayez d'imprimer sur une des étiquettes suivantes : ·Étiquette ayant une surface irrégulière ·Étiquette ayant des lignes ou des dessins ·Étiquette prévue pour l'impression à jet d'encre	Reportez-vous à la feuille volante “ Précautions concernant l'impression ” pour de plus amples informations sur le type de disques recommends pour cette imprimante.
	La tête d'impression est sale.	Nettoyez la tête d'impression (page 59).
	Les piles sont faibles.	Remplacez les piles par des nuves ou raccordez l'adaptateur secteur (en option) (pages 15 et 17).
	Le réglage de densité d'impression n'est pas correct.	Réglez la densité de l'impression (page 55).
La couleur du textile imprimé est différente de celle de la cassette de ruban encreur.	La couleur du ruban encreur superposée à celle du disque produit une autre couleur.	Imprimez sur des disques de couleur claire et utilisez une cassette de ruban encreurASFME.
Le contenu de l'étiquette est mal aligné.	La position du disque dans le tiroir n'est pas correcte.	Positionnez correctement le disque avec le guide et les lignes de repération (page 54).
Impression impossible.	Les piles sont faibles.	Remplacez les piles par des neues ou raccordez l'adaptateur secteur (en option) (pages 15 et 17).
	La cassette de ruban encreur est terminée.	Remplacez la cassette (page 21).
Impossible de saisir du textile.	Vouvas chez appuyé sur la touche FUNCTION mais vous n'avez pas encore appuyé sur une commande.	Appuyez sur ESC pour désactiver la touche FUNCTION.

Messages d'erreur

Message	Cause et Solution préconisée
LOW BATTERY! CONTINUE TO PRINT? SET/ESC	Les piles sont faibles. → Remplacez-les)dés que possible.
LOW BATTERY!	Les piles sont faibles. → Remplacez-les)dés que possible.
DATA ERROR! INITIALIZE THE PRINTER!	Vous essayez d'utiliser l'imprimante sans avoir initiaisé la mémoire. → Initialisez immédiatement la mémoire.
PRINT ERROR! LOAD AN INK RIBBON CASSETTE!	Vous essayez d'imprimer sans cassette de ruban encreur, ou bien la cassette n'est pas insérée correctement. → Insérez correctement la cassette de ruban encreur.
PRINT ERROR! NO INK RIBBON!	La cassette de ruban encreur insérée est terminée. → Remplacez-la par une autre.
NOT ENOUGH INK RIBBON FOR NEXT PRINT	Le ruban encreur est insuffisant pour imprimer l'étiquette complète. → Remplacez-le par une autre cassette de ruban encreur.
PRINT ERROR! LOAD A DISC INTO THE PRINTER!	Vous essayez d'imprimer alors que l'imprimante ne contient pas de disque. → Posez correctement un disque sur le tiroir.
NO DATA!	Vous essayez de rappeler, modifier ou supprimer une phrase de la mémoire alors qu'aucune donnée n'est enregistrée. → Sélectionnez la phrase correcte. Vous essayez de rappeler ou de supprimer les données d'une étiquette qui n'a pas été enregistrée. → Enregistrez les données avant d'essayer de les rappeler.

Message	Cause et Solution préconisée
ENTIRE PHRASE COULD NOT BE RECALLLED!	Le nombre de caractères de la phrase est supérieur au nombre autorisé. Le nombre de caractères possible seulement est rappelé. → Vous pouvez utiliser les caractères rappelés seulement ou bien réduire le nombre de caractères pour pouvoir rappeler toute la phrase.
NO INPUT TEXT!	L'étiquette que vous essayez d'imprimer ou d'afficher ne contient aucun texte. → Sélectionnez une autre étiquette ou saisissez du texte.
SAME NAME ALREADY USED!	Le nom sous lequel vous essayez d'enregistrer une étiquette a déjà été utilisé pour une autre étiquette. → Utilisez un autre nom.
LINK ERROR! CHECK ALL CONNECTIONS!	Les données ne peuvent pas être reçues de l'ordinaireur. → Vérifie toutes les connexions et effectuez les opérations correctes.
MEMORY FULL!	You ne pouvez pas enregistrer les données souhaitées parce que la mémoire est pleine. → Suprimez certaines données de la mémoire pour libérer de l'espace.

Symboles, signet et caractères spéciaux

Formats d'étiquettes

Type	Numéro	Format	Contenu	Taille verticale(mm)	Nombre maximal
FOR-MAT	1		TITLE	12	12
	2		TITLE	9	16
	3		TITLE1	6	24
			TITLE2	6	24
	4		TITLE	9	16
			COMMENT	3	49
	5		COMMENT	3	49
			TITLE	9	16
	6		TITLE	6	24
			COMMENT	3	49
	7		COMMENT	3	49
			TITLE	6	24
	8		TITLE1	3	49
			TITLE2	3	49
			TITLE3	3	49
	9		TITLE	6	24
			COMMENT1	3	49
			COMMENT2	3	49
	10		COMMENT1	3	49
			COMMENT2	3	49
			TITLE	6	24

Type	Numéro	Format	Contenu	Taille verticale (mm)	Nombre maximal
FOR-MAT	11		TITLE	6	24
			ITEM1~4	3	24 (×4)
	12		TITLE1~4	3	49 (×4)
	13		ITEM1~8	3	24 (×8)
	14		TITLE	6	24
			COMMENT	3	49
			ITEM1~4	2	18 (×4)
	15		TITLE	6	24
			ITEM1~4	2	37 (×4)
	16		TITLE	6	24
			ITEM1~8	2	18 (×8)
	17		ITEM1~8	2	37 (×8)
	18		ITEM1~16	2	18 (×16)
LOGO	1		LOGO	—	—
	2		LOGO	—	—
			TITLE	6	12
	3		LOGO	—	—
			TITLE1~2	3	24 (×2)
	4		LOGO	—	—
			TITLE1~3	3	24 (×3)
AUTO	1		TITLE	15~3	49
	2		TITLE1	6~3	49
			TITLE2	6~3	49

Fiche technique

Modèle : CW-75

Entrée

Clavier : Type machine à écrire (QWERTY)

Types de caractères

Alphabétiques : 52 (A à Z, a à z) ; 99 (Â, β, C, etc.)

Numériques : 10

Grecs:48

Russes:66

Symbols: 251

Illustrations : 124

Personnalisables : 4 caractères

Afficheur

Type : À cristaux liquides (1 ligne × 12 caractères)

Matrice de caractères : 96 × 64 points, plus symbole

Impression

Définition : 200 pp

Vitesse approximative : 9 mm/seconde (ruban encreur noir) 5,1 mm/seconde (ruban encreur argent, rouge, bleu, vert) La vitesse réelle dépend de divers facteurs.

Système d'impression : Par transfert thermique

Largeur d'impression : Environ 16 mm

Longueur d'impression : Environ 74 mm

Polices : New Sans-serif, New Sans-serif Italic, New Sans-serif Rounded, New Roman, New Roman Italic

Styles de caractères : Normal, gras

Nombre de lignes : 8 maximum

Memoire

Texte : 4000 caractères au maximum

Phrases prêtes à l'emploi : 49 caractères maximum (9 phrases)

Généralités

Alimentation : Huit piles alcalines de taille AA, adaptateur secteur AD-A12280L (disponible en option)

Sauvegarde de la mémoire : Pile intégrée

Longévité de la pile intégrée : Indiquée sur l'étiquette au dos de l'imprimante (à 20°C). Le remplacement de cette pile doit être effectué par un service après-vente CASIO et n'est pas gratuit.

Consommation : 18 W

Extinction automatique : Environ six minutes après la dernière opération.

• L'extinction automatique se désactive si l'adaptateur secteur est raccordé à l'imprimante et l'imprimante à l'ordinateur.

Dimensions : 76 (H) x 184 (L) x 185 (P) mm

Poids approximatif : 900 g sans les piles

Température de service : De 10°C à 35°C

CASIO COMPUTER CO., LTD.

6-2, Hon-machi 1-chome

Shibuya-ku, Tokyo 151-8543, Japan
