Type de produit	Tablette robuste
Marque	Panasonic
Modèle	Toughpad FZ-M1
Dimensions (L x P x H)	231 x 153 x 23 mm
Poids	0,68 kg
Écran	7 pouces, résolution 1280 x 800 pixels, tactile capacitif
Processeur	Intel® Core™ m5-6Y57 ou Intel® Atom™ x5-Z8350 selon configuration
Mémoire RAM	4 Go ou 8 Go LPDDR3
Stockage	SSD 128 Go ou 256 Go
Système d'exploitation	Windows 10 Pro ou Windows 10 IoT Enterprise
Alimentation	Batterie lithium-ion 7,2 V 3200 mAh, autonomie jusqu'à 9 heures
Résistance	Chutes de 1,5 m, certifié IP65 (étanche à l'eau et poussière), MIL-STD-810G
Connectivité	Wi-Fi 802.11 a/b/g/n/ac, Bluetooth 4.2, GPS, USB 3.0, HDMI
Fonctions principales	Caméra avant 0,9 MP et arrière 5 MP, lecteur d'empreinte, haut-parleurs stéréo, microphone
Entretien et nettoyage	Essuyer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Sécurité	TPM 2.0, lecteur d'empreinte, démarrage sécurisé
Pièces détachées et réparabilité	Batterie amovible, SSD remplaçable ; réparation par centre agréé
Accessoires inclus	Adaptateur secteur, câble USB, documentation

FOIRE AUX QUESTIONS - Toughpad FZ-M1 PANASONIC

La tablette Toughpad FZ-M1 est-elle résistante à l'eau ?

Oui, elle est certifiée IP65, ce qui signifie qu'elle est protégée contre les jets d'eau et la poussière. Elle peut résister à une immersion temporaire dans 1 mètre d'eau pendant 30 minutes.

Comment nettoyer l'écran tactile sans l'endommager ?

Utilisez un chiffon doux et sec (microfibre) pour enlever les traces. Évitez les nettoyants à base d'alcool ou d'ammoniaque. Vous pouvez humidifier légèrement le chiffon avec de l'eau.

Que faire si la tablette ne s'allume plus ?

Vérifiez que la batterie est suffisamment chargée. Essayez une réinitialisation forcée en maintenant le bouton d'alimentation enfoncé pendant 10 secondes. Si rien ne se produit, branchez l'adaptateur secteur et réessayez.

L'écran tactile ne répond plus correctement, que faire ?

Nettoyez l'écran avec un chiffon doux. Redémarrez la tablette. Si le problème persiste, recalibrez l'écran via les paramètres Windows : 'Panneau de configuration' > 'Tablette PC' > 'Calibrer l'écran'.

Comment remplacer la batterie ?

La batterie est amovible. Mettez l'appareil hors tension, retirez le cache arrière, déconnectez la batterie et remplacez-la par une batterie Panasonic d'origine. Consultez le manuel pour les étapes détaillées.

Quelles sont les spécifications détaillées de l'écran ?

L'écran a une diagonale de 7 pouces, une résolution de 1280 x 800 pixels, technologie IPS, luminosité de 500 cd/m², et peut être utilisé avec des gants grâce à la technologie tactile capacitive.

Comment mettre à jour Windows sur la tablette ?

Allez dans 'Paramètres' > 'Mise à jour et sécurité' > 'Windows Update'. Cliquez sur 'Rechercher des mises à jour'. Assurez-vous d'être connecté à Internet et d'avoir suffisamment de batterie.

La tablette prend-elle en charge la 4G LTE ?

Oui, la Toughpad FZ-M1 est disponible en version avec module WWAN intégré pour la connectivité 4G LTE. Vérifiez votre modèle spécifique dans les paramètres réseau.

Quels accessoires sont disponibles pour cette tablette ?

Panasonic propose des accessoires tels qu'un docking station, un clavier détachable, une batterie supplémentaire, un étui de transport, et une dragon de poignet. Consultez le site officiel.

Où trouver les pièces détachées et faire réparer la tablette ?

Contactez un centre de service agréé Panasonic. Vous pouvez trouver les coordonnées sur le site web Panasonic ou via le service client. La batterie et le SSD sont remplaçables par l'utilisateur.

MODE D'EMPLOI Toughpad FZ-M1 PANASONIC

Ordinateur personnel

Numéro de modèle série FZ-M1

Sommaire

Lecture préliminaire

Mesures de sécurité .....2

Informations réglementaires ....10

Prise en main

Introduction....18

Description des pièces ......21

Première utilisation ....24

Mise sous tension / Mise hors tension.....30

Informations utiles

Manipulation et maintenance....32

Installation du logiciel 39

Dépannage

Dépannage (de base) 45

Annexe

CONTRAT DE LICENCE D'USAGE LIMITÉ ....54

Contrat de licence d'usage limité....56

Caractéristiques techniques .....58

Garantie Standard Limitée....64

Mesures de sécurité

Pour réduire tout risque de blessure, de décès, d'électrocution, d'incendie ou de dysfonctionnement, respectez toujours les mesures de sécurité suivantes.

Explication des symboles

Les symboles suivants sont utilisés pour classer et décrire le degré de danger, de blessure et de dommages matériels causés si ces symboles sont ignorés et le produit est utilisé de manière inappropriée.

DANGER

Indique un danger potentiel qui provoquera des blessures graves voire la mort.

AVERTISSEMENT

Indique un danger potentiel qui pourrait provoquer des blessures graves voire la mort.

ATTENTION

Indique un danger potentiel qui pourrait provoquer des blessures mineures.

AVIS

Indique un danger qui pourrait provoquer des dommages matériels.

Les symboles suivants sont utilisés pour classer et décrire le type d'instructions à suivre.

Ce symbole est utilisé pour alerter les utilisateurs qu'une procédure d'utilisation spécifique ne doit pas être effectuée.

Ce symbole est utilisé pour alerter les utilisateurs qu'une procédure d'utilisation spécifique doit être respectée de façon à faire fonctionner l'appareil en toute sécurité.

DANGER

Précautions à prendre au sujet de la batterie

Des fuites d'électrolytes et une production de chaleur sont possibles, la batterie risque également de prendre feu ou de casser.

■ Ne pas jeter la batterie au feu et ne pas la soumettre à une chaleur excessive.

■ Ne pas insérer d'objets pointus dans la batterie, ne pas la démonter et n'y apporter aucune modification.

■ Ne pas mettre la borne positive (+) en court-circuit avec la borne négative (-).

→ Ne pas mettre la batterie en contact avec des objets tels que des colliers ou des épingles pendant le transport ou le stockage.

DANGER

Précautions à prendre au sujet de la batterie

■ Ne pas soumettre le produit aux secousses ni aux chocs, ne pas le soumettre à une pression excessive, etc.

⇒ Si ce produit subit un choc violent, est endommagé ou déformé, cesser immédiatement l'utilisation.

■ Ne pas charger la batterie en appliquant des méthodes autres que celles indiquées.

■ Ne pas utiliser la batterie avec un autre produit.

- La batterie est rechargeable et a été conçue pour un produit spécifique.

■ Ne pas utiliser ce produit avec une batterie autre que celle spécifiée.

→ N'utiliser que la batterie spécifiée avec le produit.

■ Si le fonctionnement de la batterie se dégrade, remplacez-la par une neuve. ⇒ Ne pas continuer d'utiliser une batterie endommagée.

■ Éviter les chaleurs extrêmes (proximité d'un feu, lumière directe du soleil, par exemple).

DANGER

Précautions pour la batterie relais intégrée (pour l'élimination)

Lors de l'élimination de la batterie, une production de chaleur est possible, la batterie relais intégrée risque également de prendre feu ou de casser. (→ page 37)

Manipulation de cet ordinateur

■ Ne pas démonter l'ordinateur excepté lors de la mise au rebut.

Manipulation de la batterie relais intégrée

■ Ne pas mettre la borne positive (+) en court-circuit avec la borne négative (-)

■ Ne pas jeter la batterie au feu et ne pas la soumettre à une chaleur excessive

■ Ne pas soumettre à des chocs la batterie relais intégrée en la faisant chuter, en la soumettant à une pression excessive, etc.

■ Ne pas charger

■ Ne pas utiliser

■ Ne pas déformer, démonter ou modifier la batterie

■ Éviter les chaleurs extrêmes (proximité d'un feu, lumière directe du soleil, par exemple)

AVERTISSEMENT

Une production de chaleur est possible, la batterie relais intégrée risque également de prendre feu ou de casser.

■ Ne pas jeter ce produit au feu ni le soumettre à une chaleur excessive

■ Ne pas insérer d'objets pointus dans ce produit, ni le démonter ou le modifier

■ Ne pas soumettre le produit aux secousses ni aux chocs, ne pas le soumettre à une pression excessive, etc.

■ Ne pas charger la batterie en appliquant des méthodes autres que celles indiquées

■ Éviter les chaleurs extrêmes (proximité d'un feu, lumière directe du soleil, par exemple)

■ Lorsque la batterie est détériorée, contacter votre service de support technique afin de la remplacer

AVERTISSEMENT

Un incendie ou un choc électrique risque de se produire.

■ Ne rien tenter qui puisse endommager le cordon secteur, la fiche CA ou l'adaptateur secteur. Ne pas endommager ou modifier le cordon, ni le placer à proximité d'objets chauds, le tordre, le plier, ou le tirer avec force, ni placer d'objets lourds sur ce dernier, ni le serrer de manière excessive.

⇒ Ne pas continuer à utiliser un cordon secteur CA, une fiche CA ou un adaptateur secteur endommagé.

- Contacter votre assistance technique pour réparation.

■ Ne pas brancher l'adaptateur secteur à une source d'alimentation autre qu'une prise secteur domestique standard.

L'adaptateur secteur risque d'être endommagé s'il est connecté à un convertisseur C.C./C.A. (inverseur). En avion, ne brancher l'adaptateur secteur/chargeur que sur une prise secteur spécifiquement adaptée à un tel usage.

■ Ne pas insérer ni retirer la fiche C.A. les mains mouillées. Un choc électrique risque de se produire.

■ Ne pas démonter ce produit.

■ Ne pas toucher ce produit en cas d'orage s'il est branché au câble d'alimentation ou à n'importe quel autre câble.

AVERTISSEMENT

■ Si un dysfonctionnement ou un problème se produit, cesser immédiatement l'utilisation.

Si le dysfonctionnement suivant se produit, débrancher immédiatement la fiche CA et la batterie.

- Ce produit est endommagé.

- Présence de corps étrangers dans ce produit.

- Émission de fumée

- Émission d'une odeur inhabituelle

- Dégagement de chaleur inhabituelle

→ Après la procédure ci-dessus, contacter l'assistance technique pour réparation.

■ Éliminer régulièrement la poussière et d'autres résidus de la fiche C.A.

- Si de la poussière ou d'autres résidus s'accumulent sur la fiche, de l'humidité, etc. risquent de causer une défaillance de l'isolation.

■ Insérer complètement la fiche C.A.

⇒ Ne pas utiliser de fiche endommagée ni de prise CA lâche.

■ Refermer soigneusement le cache de connexion lors de l'utilisation de ce produit en présence d'eau, d'humidité, de vapeur, de poussière, de vapeurs graisseuses, etc.

Si un corps étranger a pénétré dans ce produit, mettre immédiatement celui-ci hors tension et déconnecter la fiche secteur puis retirer le bloc de batterie. Contacter ensuite l'assistance technique.

AVERTISSEMENT

Des brûlures ou des brûlures à basse température risquent de se produire.

■ N'utilisez pas ce produit en contact direct avec votre corps pendant une période prolongée

⇒ N'utilisez pas ce produit avec ses parties émettant de la chaleur en contact direct avec votre corps pendant une période prolongée.

- Cela peut entraîner des brûlures à basse température.

■ Ne pas toucher de façon continue la surface de l'adaptateur secteur lors de l'utilisation ou du rechargement.

- Ceci risque de causer des brûlures.

Ceci risque d'entraîner des effets de santé néfastes sur votre corps.

■ Ne pas monter le volume trop fort lors de l'utilisation du casque.

- L'écoute à des niveaux sonores élevés qui stimulent l'oreille de manière excessive pendant une période prolongée peut se traduire par une perte d'audition.

ATTENTION

Un incendie ou un choc électrique risque de se produire.

■ Ne pas déplacer ce produit tant que la fiche C.A. est connectée.

⇒ Si c'est le cas, déconnecter immédiatement la fiche CA.

■ Ne soumettre l'adaptateur secteur à aucun choc violent.

⇒ Ne pas continuer à utiliser l'adaptateur secteur après un choc violent, après une chute par exemple.

⇒ Contacter votre assistance technique pour réparation.

■ Ne pas brancher de ligne téléphonique ni de câble réseau autres que ceux spécifiés, dans le port pour réseau local.

⇒ Ne pas connecter à un réseau tel que ceux listés ci-dessus.

- Réseaux autres que 100BASE-T ou 10BASE-TX

- Lignes téléphoniques (téléphone IP (téléphone à protocole Internet), lignes téléphoniques, lignes internes (commutateurs téléphoniques présents chez l'abonné), téléphones publics numériques, etc.)

■ Ne pas laisser ce produit dans un endroit à température élevée pendant une période prolongée.

- Laisser ce produit dans un endroit où il sera exposé à des températures extrêmement élevées, comme près du feu ou à la lumière directe du soleil, risque de déformer le boîtier et/ou d'endommager les éléments internes.

■ Tenir fermement la fiche C.A. lors de son retrait.

■ N'utiliser que l'adaptateur secteur spécifié pour ce produit.

⇒ Ne pas utiliser un adaptateur secteur autre que celui fourni (fourni avec le produit ou acheté séparément en tant qu'accessoire).

Ce produit risque de basculer ou de tomber et d'entraîner des blessures.

■ Ne pas placer ce produit sur des surfaces instables.

■ Éviter tout empilage.

ATTENTION

Ceci risque d'entraîner des effets de santé néfastes sur votre corps.

■ Faire une pause de 10 à 15 minutes par heure.

- Utiliser ce produit pendant une période prolongée peut être néfaste pour les yeux ou les mains.

Des brûlures, des brûlures à basse température, ou des gelures pourraient être causées.

■ Ne pas toucher ce produit lors de son utilisation dans un milieu chaud ou froid.

⇒ Lorsqu'il est nécessaire d'exposer la peau à ce produit, comme pour scanner une empreinte digitale, veuillez effectuer l'opération le plus rapidement possible.

AVIS

• Ne pas placer l'ordinateur près d'une télévision ou d'un récepteur radio.
• Tenir l'ordinateur à l'écart des aimants. Les données stockées sur la mémoire flash pourraient être perdues.
• Cet ordinateur n'est pas prévu pour l'affichage d'images à des fins de diagnostic médical.
• Cet ordinateur n'est pas prévu pour une connexion à un équipement médical à des fins de diagnostic médical.
• Panasonic ne pourra être tenu responsable de perte de données ou de tout autre dommage accessoire ou indirect résultant de l'utilisation de ce produit.
• Ne pas toucher les bornes de la batterie. La batterie risque de ne plus fonctionner correctement si les bornes sont sales ou endommagées.
• Ne pas exposer la batterie à l'eau et éviter qu'elle soit mouillée.
• Si vous n'utilisez pas la batterie pendant une période prolongée (un mois ou plus), la charger ou la décharger (l'utiliser) jusqu'à ce que son niveau de charge se situe entre 30 % et 40 % de sa capacité maximale, puis la ranger dans un endroit frais et sec.
• Cet ordinateur protège la batterie contre une éventuelle surcharge en ne déclenchant son rechargement que lorsque sa charge est inférieure à 95 % environ de sa capacité maximale.
• À l'achat de l'ordinateur, la batterie n'est pas chargée. La charger avant d'utiliser votre ordinateur pour la première fois. Lorsque l'adaptateur secteur est branché sur l'ordinateur, la charge démarre automatiquement.
• En cas de contact du liquide de la batterie avec les yeux, ne pas les frotter. Les rincer immédiatement avec de l'eau et consulter un médecin.

REMARQUE

• La batterie peut chauffer pendant la charge ou l'utilisation normale. Il s'agit d'un phénomène tout à fait normal.
• La charge ne peut commencer si la température interne de la batterie excède la plage de températures acceptable (0 °C à 50 °C). (→ Manuel de référence “Alimentation par batterie”) La charge commence automatiquement lorsque la température revient dans les limites autorisées. Noter que le temps de charge varie en fonction des conditions d’utilisation. (Le temps de charge est plus long que d’habitude lorsque la température est inférieure ou égale à 10 °C)
• Lorsque la température est basse, l'autonomie est diminuée. N'utiliser l'ordinateur que dans la plage de températures autorisée.
• Cet ordinateur est doté d'une fonction haute température qui empêche la dégradation de la batterie dans des conditions de hautes températures. (→ Manuel de référence "Alimentation par batterie") Un

niveau correspondant à une charge de 100 % à de fortes températures est équivalent à une charge d'environ 80 % à des températures normales.

• La batterie est un produit consommable. Si le temps d'utilisation de la batterie est considérablement réduit et si ses performances ne s'améliorent pas lorsqu'elle est rechargée à plusieurs reprises, la remplacer par une nouvelle batterie.
• Lors du transport d'une batterie de rechange dans un bagage, une valise, etc., nous recommandons de la placer dans un sac en plastique afin d'en protéger les bornes.
• Toujours mettre l'ordinateur hors tension s'il n'est pas utilisé. Si l'ordinateur est laissé sous tension alors que l'adaptateur secteur n'est pas branché, la batterie risque de se décharger complètement.
• Afin de réduire la détérioration de la batterie relais intégrée, brancher l'ordinateur sur l'adaptateur secteur et le recharger durant approximativement 2 heures environ une fois par an.

CE PRODUIT N'EST PAS DESTINÉ À ÊTRE UTILISÉ, EN TOUT OU EN PARTIE, COMME SYSTÈMES/ ÉQUIPEMENTS NUCLÉAIRES, SYSTÈMES/ ÉQUIPEMENTS DE CONTRÔLE DU TRAFIC AÉRIEN OU SYSTÈMES/ÉQUIPEMENTS DE COCKPIT D'AVION, DISPOSITIFS OU ACCESSOIRES MÉDICAUX ^*1 , SYSTÈMES D'ASSISTANCE DE VIE ARTIFICIELLE OU TOUT AUTRE ÉQUIPEMENT/DISPOSITIF/SYSTÈME LIÉ À LA VIE OU LA SÉCURITÉ HUMAINE. PANASONIC N'ACCEPTERA AUCUNE RESPONSABILITE POUR TOUT INCIDENT RESULTANT DE L'USAGE DE CE PRODUIT POUR L'UNE DES FONCTIONS ENONCEES CI-DESSUS.

*1 Comme prescrit par la directive européenne concernant les dispositifs médicaux (MDD) 93/42/EEC.

Panasonic ne donne aucune garantie en ce qui concerne les spécifications, les technologies, la fiabilité et la sécurité (par exemple, l'inflammabilité, la fumée, la toxicité, l'émission de fréquences radio, etc.) relatives aux normes de l'aviation qui ont dépassé les spécifications de nos produits COTS (disponibles sur le marché).

Cet ordinateur n'est pas conçu pour être utilisé dans les équipements médicaux, y compris les systèmes de support de vie, les systèmes de contrôle de trafic aérien ou d'autres équipements, dispositifs ou systèmes impliqués pour assurer la vie humaine ou la sécurité. Panasonic ne peut être tenu responsable en aucune façon pour tout dommage ou perte résultant de l'utilisation de cet appareil dans ces types d'équipement, de dispositifs ou de systèmes, etc.

Cet ordinateur a été conçu de manière à minimiser les chocs sur l'écran LCD et le lecteur de mémoire flash, etc., sans fournir de garantie contre de tels problèmes. Par conséquent, comme pour tout instrument de précision, soyez extrêmement prudent dans la manipulation.

Informations destinées aux utilisateurs

Ce produit et votre santé

Ce produit, comme tout autre appareil radio, émet de l'énergie radioélectrique. Toutefois, la quantité d'énergie émise par ce produit est beaucoup moins importante que l'énergie radioélectrique émise par des appareils sans fil tels que les téléphones portables.

L'utilisation de ce produit ne comporte aucun risque pour le consommateur du fait que cet appareil opère dans les limites des directives concernant les normes et les recommandations de sécurité sur les fréquences radio. Ces normes et recommandations reflètent le consensus de la communauté scientifique et résultent de délibérations de jurys et comités de scientifiques qui examinent et interprètent continuellement les nouveautés de la vaste littérature sur les recherches effectuées. Dans certaines situations ou environnements, l'utilisation de ce produit peut être restreinte par le propriétaire du bâtiment ou par les représentants responsables de l'organisation.

Ces situations peuvent être les suivantes par exemple :

• À bord d'un avion, ou
• Dans tout autre environnement où les risques d'interférence sur d'autres appareils ou services sont perçus ou identifiables comme dangereux.

Si vous n'êtes pas sûr de la réglementation applicable à l'utilisation d'appareils sans fil dans une organisation ou un environnement spécifique (par exemple dans un aéroport), nous vous invitons à demander l'autorisation d'utiliser ce produit avant sa mise en marche.

Informations concernant la réglementation

Nous déclinons toute responsabilité pour toute interférence radio ou télévision causée par des modifications non autorisées apportées à ce produit. La correction d'interférences causées par de telles modifications non autorisées sera la seule responsabilité de son utilisateur. Nous ne sommes pas responsables, ainsi que les revendeurs ou distributeurs agréés, de tout dégât ou de toute violation des règlements de l'État pouvant découler du non-respect de ces directives.

26-F-1

Pile au lithium

Pile au lithium!

Le micro-ordinateur renferme une pile au lithium qui permet de sauvegarder certaines données, notamment la date et l'heure. La pile ne doit être remplacée que par un technicien qualifié.

Avis !

Risque d'explosion en cas de non-respect de cette mise en garde !

15-F-1

Réglementations applicables pour WLAN/Bluetooth

Pays / région 802.11a		802.11b/gBluetooth
Autriche, Belgique,Croatie, Chypre,République tchèque,Danemark, Estonie,Finlande, France,Allemagne, Grèce,Hongrie, Islande,Irlande, Lettonie,Lituanie, Luxembourg,Macédoine, Malte, Pays-Bas, Pologne, Portugal,Slovaquie, Slovénie,Espagne, Suède,Suisse, Royaume-Uni	Utilisation à l’intérieurdes bâtimentsuniquement.
Italie Utilisation à l’intérieur	des bâtimentsuniquement.Autorisation généralerequise pour uneutilisation à l’extérieurdes bâtiments.	Autorisation générale requise pour uneutilisation à l’extérieurdes bâtiments privés.
Turquie Utilisation à l’intérieur	des bâtimentsuniquement.Interdit dans un rayonde 1 km à partir ducentre de la piste desaéroports.
Norvège Utilisation à l’intérieur	des bâtimentsuniquement.	Interdit dans un rayonde 20 km à partir ducentre de NyÅlesund.

• La dernière version de la « RECOMMANDATION CER 70-03 » du Comité européen des radiocommunications et de la réglementation en Turquie.
• Utilisez uniquement l'antenne spécifiée par Panasonic.
• Vérifiez les dernières informations auprès des autorités de régulation des radiocommunications.

40-F-1

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des appareils électriques et électroniques usagés

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères. Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu'aux directives 2002/96/CE et 2006/66/CE. En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellement nocifs d'une manipulation inappropriée des déchets. Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d'enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés. Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Pour les utilisateurs professionnels au sein de l'Union européenne

Si vous souhaitez vous défaire de pièces d'équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

[Information relative à l'élimination des déchets dans les pays extérieurs à l'Union européenne]

Ce pictogramme n'est valide qu'à l'intérieur de l'Union européenne. Pour supprimer ce produit, contactez les autorités locales ou votre revendeur afin de connaître la procédure d'élimination à suivre.

Note relative au pictogramme à apposer sur les piles (voir les 2 exemples ci-contre)

Le pictogramme représentant une poubelle sur roues barrée d'une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné.

53-F-1

Mesures de sécurité

Les mesures de sécurité suivantes doivent être observées pendant l'ensemble des phases de fonctionnement, d'utilisation, de maintenance ou de réparation de tout ordinateur personnel ou ordinateur de poche intégrant un modem WAN sans fil. Il est conseillé aux fabricants du terminal cellulaire d'informer les utilisateurs et les opérateurs des précautions de sécurité suivantes, et d'inclure ces instructions dans tous les manuels fournis avec le produit. Le non-respect de ces précautions enfreint les normes de sécurité applicables à la conception, la fabrication et l'utilisation prévue du produit. Panasonic décline toute responsabilité dans le cas où le client ne se conformerait pas à ces précautions.

Respectez les restrictions d'utilisation des téléphones portables dans les hôpitaux ou autres établissements de santé. Éteignez l'ordinateur portable ou l'ordinateur de poche intégrant un modem WAN sans fil si les consignes affichées dans des zones sensibles l'exigent. Les équipements médicaux peuvent être sensibles à l'énergie radioélectrique.

Le fonctionnement des stimulateurs cardiaques, d'autres dispositifs médicaux implantables ou de prothèses auditives peut être affecté par les interférences provenant de l'ordinateur personnel ou de l'ordinateur de poche intégrant un modem WAN sans fil en cas de proximité avec l'appareil. En cas de doute sur un danger potentiel, contactez le médecin ou le fabricant de l'appareil pour vérifier que l'équipement est correctement protégé. Il est conseillé aux patients porteurs d'un stimulateur cardiaque de ne pas garder à proximité leur ordinateur personnel ou leur ordinateur de poche intégrant un modem WAN sans fil lorsque ce dernier est allumé.

Éteignez l'ordinateur personnel ou l'ordinateur de poche intégrant un modem WAN sans fil avant de monter à bord d'un avion. Assurez-vous qu'il ne peut être allumé par inadvertance. L'utilisation d'appareils sans fil à bord d'un avion est interdite pour éviter toute interférence avec les systèmes de communication. Le non-respect de ces instructions peut conduire à la suspension ou à l'interdiction de service cellulaire pour l'utilisateur en infraction, à des poursuites judiciaires ou les deux. Pour de plus amples détails sur l'utilisation de cet appareil à bord d'un avion, consultez et appliquez les consignes données par la compagnie aérienne.

N'utilisez pas l'ordinateur personnel ou l'ordinateur de poche intégrant un modem WAN sans fil en présence de gaz ou de fumées inflammables. Éteignez le terminal cellulaire lorsque vous vous trouvez à proximité de stations à essence, de dépôts de fuel, d'usines chimiques ou de lieux où des opérations d'explosion sont en cours. L'utilisation de tout équipement électrique dans des atmosphères présentant un risque d'explosion peut être dangereuse.

Informations réglementaires

Votre ordinateur personnel ou ordinateur de poche intégrant un modem WAN sans fil reçoit et transmet une énergie radioélectrique lorsqu'il est allumé. Gardez à l'esprit que des interférences peuvent se produire si l'appareil est utilisé à proximité de postes de télévision, de radios, d'ordinateurs ou d'un environnement insuffisamment protégé. Conformez-vous à tout règlement spécifique et éteignez toujours l'ordinateur personnel ou l'ordinateur de poche intégrant un modem WAN sans fil dans les lieux où il est interdit ou bien lorsque vous soupçonnez qu'il présente un risque d'interférence ou un danger.

La sécurité au volant est primordiale ! N'utilisez pas un ordinateur personnel ni un ordinateur de poche intégrant un modem WAN sans fil lorsque vous conduisez un véhicule. Ne placez pas l'ordinateur équipé d'un modem WAN sans fil à un endroit où il est susceptible de provoquer des blessures corporelles au conducteur ou aux passagers. Il est recommandé de ranger l'appareil dans le coffre ou dans un compartiment de rangement sûr lorsque vous conduisez.

Ne placez pas l'ordinateur équipé d'un modem WAN sans fil à proximité d'un airbag ou près de l'endroit où un airbag risque de se déployer.

Un airbag se gonfle avec une grande force ; si l'ordinateur équipé d'un modem WAN sans fil est placé dans la zone de déploiement de l'airbag, il risque d'être propulsé violemment et de causer des blessures graves aux occupants du véhicule.

IMPORTANT !

L'ordinateur personnel ou l'ordinateur de poche intégrant un modem WAN sans fil fonctionne à l'aide de signaux radio et il n'est pas garanti que les réseaux cellulaires puissent se connecter dans tous les cas. Vous ne devriez donc jamais compter uniquement sur un appareil sans fil pour les communications essentielles, telles que les appels d'urgence.

Gardez à l'esprit que, pour effectuer ou recevoir des appels, l'ordinateur personnel ou l'ordinateur de poche intégrant un modem WAN sans fil doit être allumé et se trouver dans une zone de couverture où le signal cellulaire est suffisamment puissant.

Quelques réseaux n'autorisent pas les appels d'urgence si certains services réseau ou fonctions du téléphone sont en cours d'utilisation (par exemple les fonctions de verrouillage, de répertoire restreint etc.). Vous devrez peut-être désactiver ces fonctions avant de pouvoir effectuer un appel d'urgence. Certains réseaux requièrent l'insertion d'une carte SIM valide dans l'ordinateur personnel ou l'ordinateur de poche intégrant un modem WAN sans fil.

AVERTISSEMENT :

Il y a risque d'explosion en cas de remplacement de la batterie par une autre de type inadéquat.

Suivre les instructions pour mettre au rebut les batteries usées.

Câble d'interface

Nous déconseillons d'utiliser un câble d'interface d'une longueur supérieure à 3 m.

Lumière de la caméra

ATTENTION

- La lumière de la diode LED est forte et peut blesser l'œil humain. Ne regardez pas directement les LED avec les yeux non protégés.

Pour l'Europe

Déclaration de Conformité (DoC)

"Par le présent document, Panasonic déclare que cet ordinateur est conforme aux exigences fondamentales et aux autres dispositions applicables de la Directive 1999/5/EC."

Suggestion :

Si vous voulez obtenir une copie de la DoC d'origine de nos produits, veuillez contacter notre site Internet à l'adresse : http://www.doc.panasonic.de

Représentant autorisé :

Winsbergring 15, 22525 Hambourg, Allemagne

Liste des pays où l'utilisation du LAN sans fil est prévu :

AT BE BG CH CY CZ DE DK EE ES

FI FR GB GR HU IE IS IT LT LU

LV MT NL NO PL PT RO SE SI SK TR

18-25-F-0

Déclaration de Conformité (DoC)

Par la présente, Panasonic déclare que cet ordinateur est conforme aux principales exigences et autres clauses pertinentes des Directives du Conseil de l'UE.

Représentant autorisé :

Winsbergring 15, 22525 Hambourg, Allemagne

18-F-0

Utilisation dans un véhicule automobile

Danger : Vérifiez les recommandations de la Commission Européenne suivantes pour une installation et une utilisation adéquates de ce produit dans un véhicule automobile.

Recommandation de la Commission sur les systèmes efficaces d'information et de communication embarqués dans les véhicules et garantissant une sécurité optimale : déclaration de principes européenne concernant l'interface homme/machine.

Les recommandations de la Commission Européenne sont disponibles dans le Journal Officiel des Communautés Européennes.

Lorsque vous utilisez un réplicateur de port ou un support voiture sur lequel une antenne externe peut être installée :

• L'antenne externe pour LAN sans fil doit être montée par un professionnel.
• Le gain de l'antenne externe pour LAN sans fil ne doit pas dépasser 5 dBi.
• L'utilisateur doit maintenir un espace d'au moins 20 cm entre l'antenne externe et les personnes (à l'exception des mains, poignets et pieds) pendant le fonctionnement en mode sans fil.

Pour le Royaume-Uni

Nous vous remercions d'avoir acheté ce produit Panasonic. Veuillez lire attentivement ces consignes pour garantir une sécurité et des performances optimales.

Dans ces instructions, les noms et les termes sont indiqués comme suit.

Windows 8.1 désigne le système d'exploitation Windows® 8.1.

Windows 7 désigne le système d'exploitation Windows® 7.

■ Termes et illustrations de ces instructions

ATTENTION : Situations pouvant provoquer des blessures corporelles mineures ou modérées.

REMARQUE : Informations utiles et pratiques

Entrée : Appuyez sur la touche [Entrée].

Alt + Suppr : Maintenez la touche [Alt] enfoncée puis appuyez sur la touche [Suppr].

→ : Page du présent manuel (Instructions d'utilisation) ou du Manuel de référence.

: Référence aux manuels à l'écran.

Windows 8.1

Affichez “Icône” : Aligner le curseur dans le coin supérieur droit (ou inférieur droit) de l’écran pour afficher le menu Icône. sinon : Effleurez depuis le bord droit vers le centre de l’écran.

Cliquez sur ⚙️ (Paramètres) et cliquez ensuite sur ⏻ (Alimentation).

Windows 7

(Démarrer) - [Tous les programmes] : Cliquez sur (Démarrer), puis cliquez sur [Tous les programmes].

• Certaines illustrations sont simplifiées pour faciliter la compréhension et peuvent être légèrement différentes des objets qu'elles représentent.
• Si vous n'ouvrez pas de session en tant qu'administrateur, vous ne pouvez pas utiliser certaines fonctions ou afficher certains écrans.
• Consultez les dernières informations relatives aux produits en option dans les catalogues, etc.
• Dans ces instructions, les noms et les termes sont indiqués comme suit.
• “Windows® 8.1 Pro 64-bit” sous le nom “Windows” ou “Windows 8.1”
• “Windows® 7 Professional 32-bits Service Pack 1” et “Windows® 7 Professional 64 bits Service Pack 1” sous le nom “Windows” ou “Windows 7”

■ Avis de non-responsabilité

Les caractéristiques techniques des ordinateurs et les manuels sont susceptibles d'être modifiés sans préavis. Panasonic Corporation décline toute responsabilité quant aux dommages encourus, directement ou indirectement, en conséquence d'erreurs, d'omissions ou de différences entre l'ordinateur et les manuels.

■ Marques commerciales

Microsoft®, Windows® et le logo Windows sont des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.

Intel, Core, Centrino et PROSet sont soit des marques déposées, soit des marques commerciales de Intel Corporation.

Le logo microSDXC est une marque commerciale de SD-3C, LLC.

Adobe, le logo Adobe et Adobe Reader sont soit des marques déposées, soit des marques commerciales d'Adobe Systems Incorporated aux États-Unis et/ou dans d'autres pays.

Bluetooth® est une marque déposée détenue par Bluetooth SIG, Inc., États-Unis, et concédée sous licence à Panasonic Corporation.

HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques déposées ou commerciales de HDMI Licensing LLC aux États-Unis et/ou dans d'autres pays.

Les noms de produits, marques, etc., qui apparaissent dans ce manuel sont soit des marques commerciales soit des marques déposées de leurs compagnies respectives.

■ Manuel à l'écran

Pour de plus amples informations sur l'ordinateur, reportez-vous au manuel à l'écran.

- Manuel de référence

Le Manuel de référence contient des informations pratiques qui vous permettent de profiter pleinement des performances de l'ordinateur.

- Conseils importants à propos de la batterie

Les conseils importants fournissent des informations sur la batterie afin que vous puissiez l'utiliser dans des conditions optimales et bénéficier d'une autonomie prolongée.

Procédez comme suit pour accéder aux manuels à l'écran.

Windows 8.1

Sur l'écran d'accueil, cliquez sur la tuile [Manual Selector], puis sélectionnez le manuel à l'écran.

Windows 7

Double-cliquez sur [Manual Selector] sur le bureau, puis sélectionnez le manuel à l'écran.

REMARQUE

- L'onglet [Sommaire] ou [Rechercher] s'affiche sur le côté gauche de la fenêtre. Sélectionnez l'onglet et affichez l'élément souhaité.

Avant

→ Manuel de référence "Réseau étendu WAN sans fil"

B: Antenne LAN sans fil

→ Manuel de référence "Réseau étendu WAN sans fil"

C: Capteur de lumière ambiante

Le capteur de lumière ambiante est équipé d'une fonction d'ajustement automatique de la luminosité qui ajuste l'écran d'affichage.

(→ page 34)

Caméra avant

→ Manuel de référence "Caméra"

D: Objectif de caméra

E: Voyant de caméra

F: Voyants LED

: Voyant d'alimentation

Éteint : Hors tension/Veille prolongée, Vert : Sous tension, Vert clignotant : Veille.

: État du lecteur

: État de batterie

→ page 33 "Lorsque le voyant de batterie ne s'allume pas"

→ Manuel de référence "Alimentation par batterie"

G: Antenne LAN sans fil/Antenne Bluetooth

→ Manuel de référence "Réseau local sans fil" "Bluetooth"

H: Bouton Windows

→ Manuel de référence "Boutons de tablette"

Côté gauche Côté droit

A: Microphone B: Bouton de volume

→ Manuel de référence "Boutons de tablette"

C: Commutateur de marche/arrêt

D: Bouton de verrouillage de la rotation

→ Manuel de référence "Rotation de l'affichage"

E: Bouton A

→ Manuel de référence "Boutons de tablette"

F: Prise DC-IN

G: Prise casque

Il est possible de connecter un casque-micro ou un casque.

H: Ports USB 3.0

→ Manuel de référence "Périphériques USB"

I: Verrou de sécurité

Vous pouvez raccorder un câble Kensington.

Pour plus d'informations, consultez le manuel fourni avec le câble.

J : Connecteur de bus d'extension

→ Manuel de référence "Socle"

K : Connecteur d'antenne externe

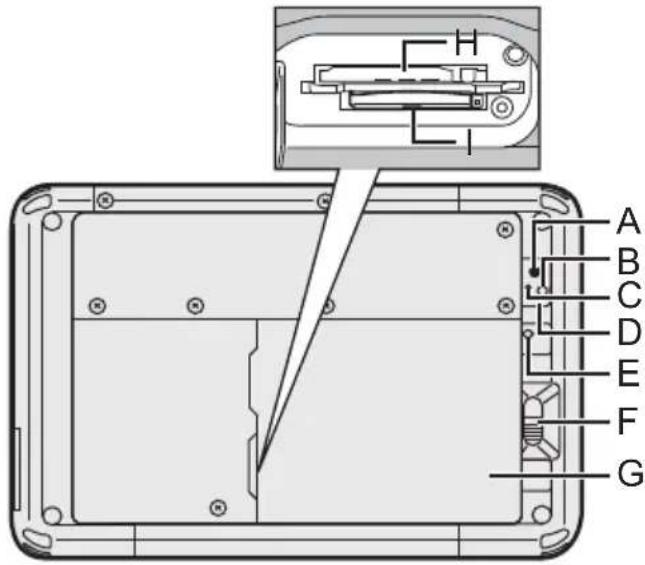

Arrière

→ Manuel de référence "Caméra"

A : Objectif de caméra

B : Lumière de la caméra

C : Voyant de caméra

D : Haut-parleur

E : Indicateur de batterie

F : Loquet de batterie

→ Manuel de référence "Alimentation par batterie"

G : Batterie

H : Fente pour carte microSIM

→ Manuel de référence "Réseau étendu WAN sans fil"

I : fente pour carte mémoire microSD

→ Manuel de référence "Fente pour carte mémoire microSD"

J : Lecteur de codes à barres / Port série / Port pour réseau local

→ Manuel de référence "Lecteur de codes à barres"

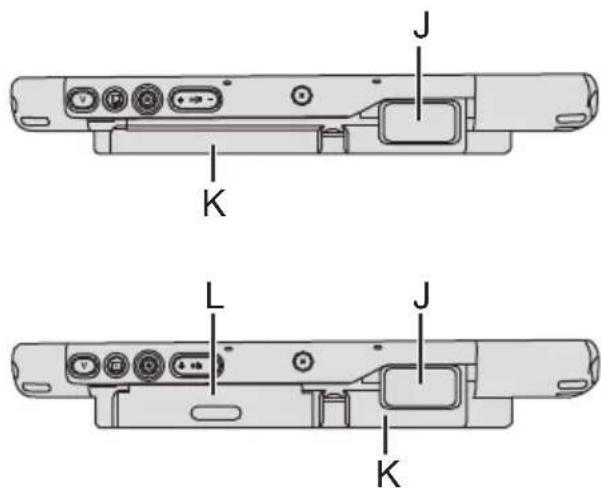

Haut (en option)

→ Manuel de référence "Port série"

→ Manuel de référence "Réseau local sans fil"

K : Batterie relais intégrée

L : Lecteur de cartes à puce / lecteur de cartes magnétiques / lecteur NFC / lecteur RFID

→ Manuel de référence "Lecteur de cartes à puce"

→ Manuel de référence "Lecteur de cartes magnétiques"

→ Manuel de référence "Lecteur NFC / Lecteur RFID"

→ Manuel de référence "Lecteur NFC / Lecteur RFID"

■ Préparation

① Vérifiez et identifiez les accessoires fournis.

Si vous ne trouvez pas les accessoires décrits, contactez le support technique Panasonic.

- Adaptateur secteur . . . 1 • Cordon secteur . . 1 • Batterie ..... 1

Numéro de modèle : CF-AA6373A

Numéro de modèle : FZ-VZSU94W

• Chiffon doux .... 1
• INSTRUCTIONS D'UTILISATION (le présent manuel) ..... 1

② Veuillez lire le Contrat de licence d'usage limité avant de briser le cachet de l'emballage de l'ordinateur (→ page 56).

1 Insertion de la batterie.

Retournez l'ordinateur et insérez le bloc de batterie jusqu'à ce qu'il soit bien en place.

- Vérifiez l'absence de corps étranger sous l'ordinateur.

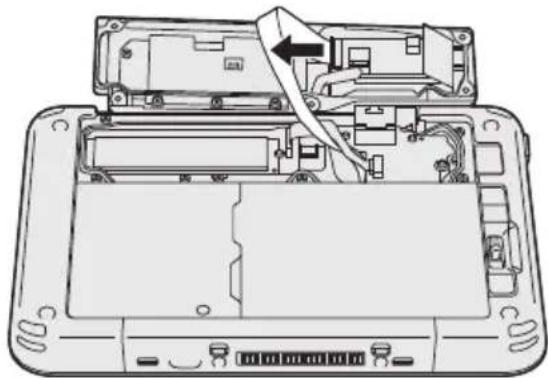

ATTENTION

• Vérifiez que le loquet est bien verrouillé. Sinon, la batterie peut tomber lors du transport de l'ordinateur.
• Ne touchez pas aux bornes de la batterie et de l'ordinateur. Dans le cas contraire, vous risquez de salir ou d'endommager les bornes, ce qui pourrait engendrer un dysfonctionnement de la batterie ou de l'ordinateur.

REMARQUE

- Notez que l'ordinateur consomme de l'électricité même lorsqu'il est hors tension. Si la batterie est complètement chargée, elle se déchargera complètement au cours de la durée suivante :

État	FZ-VZSU94W	FZ-VZSU95W (en option)
Lorsque l'alimentation est coupée	Approx. 8 semaines	Approx. 18 semaines
En veille *1	Approx. 5 jours	Approx. 11 jours
En veille prolongée	Approx. 8 semaines	Approx. 18 semaines

*1 Si "Réveil sur réseau local câblé" est activé, la durée sera plus courte.

2

2 Branchez votre ordinateur sur une prise murale.

La batterie se recharge automatiquement.

ATTENTION

• Ne débranchez pas l'adaptateur secteur tant que la procédure de première utilisation n'est pas terminée.
• Lorsque vous utilisez l'ordinateur pour la première fois, ne connectez aucun périphérique (y compris le câble LAN) mis à part la batterie et l'adaptateur secteur. ● Manipulation de l'adaptateur secteur

- Certains problèmes, comme une chute soudaine de la tension, peuvent survenir par temps d'orage. Nous vous conseillons par conséquent d'utiliser une source d'alimentation sans coupure (UPS) lorsque la batterie n'est pas installée.

3 Allumez l'ordinateur.

Appuyez sur l'interrupteur d'alimentation ⏻ (→ page 22) jusqu'à ce que l'indicateur d'alimentation Ⓤ (→ page 21) s'allume. (→ page 30)

ATTENTION

• Ne pas appuyer sur l'interrupteur d'alimentation de manière répétée ou ne pas le maintenir enfoncé pendant quatre secondes ou plus.
• Toute modification du réglage par défaut de l'utilitaire de configuration ne doit pas être effectuée avant la fin de la première utilisation.

4 Sélectionnez la langue

Windows 7

Sélectionnez la langue et le système d'exploitation (32 bits ou 64 bits).

ATTENTION

Windows 7

- Choisissez soigneusement la langue car vous ne pourrez pas la changer par la suite. Si vous réglez une langue qui ne convient pas, vous devrez réinstaller Windows.

Windows 8.1

① Sélectionnez la langue sur « Votre langue d'affichage » puis cliquez sur [Suivant].

Suivez les instructions à l'écran.

Windows 7

① Sélectionnez la langue et le système d'exploitation (32 bits ou 64 bits) dans l'écran "Select OS" et cliquez sur [OK].

Le réglage de la langue commence en cliquant sur [OK] dans l'écran de confirmation.

Le réglage de la langue et du système d'exploitation prend environ 15 minutes.

② Lorsque l'écran final s'affiche, cliquez sur [OK] pour mettre l'ordinateur hors tension.

③ Allumez l'ordinateur.

Suivez les instructions à l'écran.

- L'ordinateur redémarre plusieurs fois. Ne touchez pas l'écran ou les boutons de la tablette, attendez que le voyant du lecteur se soit éteint.

- Après la mise sous tension de l'ordinateur, l'écran reste noir ou inchangé pendant un moment, mais cela ne signale en rien un dysfonctionnement. Patientez un instant jusqu'à l'affichage de l'écran de configuration de Windows.

- La configuration de Windows prendra environ 5 minutes pour Windows 8.1 / Windows 7.

Passez à l'étape suivante, en confirmant chaque message qui s'affiche à l'écran.

● Windows 7 comme suit.

① A Lorsque « Activer les capteurs » s'affiche, cliquez sur [Activer ce capteur]. ② B Lorsque l'écran [Contrôle de compte d'utilisateur] s'affiche, cliquez sur [Oui]. ③ Sur l'écran de confirmation [Display Rotation Tool], cliquez sur [Oui]. L'ordinateur redémarre automatiquement et le réglage est activé.

- Vous pouvez régler le réseau sans fil une fois que la configuration de Windows est terminée.

Windows 8.1 : Si « Aller en ligne » s'affiche, vous pouvez choisir « Passer cette étape ».

Il se peut que l'écran « Windows 7, réseau sans fil » ne s'affiche pas.

ATTENTION

• Vous pouvez changer le nom d'utilisateur, le mot de passe, l'image et le réglage de sécurité une fois que la configuration de Windows est terminée.
• Notez votre mot de passe. Si vous oubliez le mot de passe, vous ne pourrez pas utiliser Windows. Il est recommandé de créer au préalable un disque de réinitialisation du mot de passe.
• N'utilisez pas les mots suivants comme nom d'utilisateur : CON, PRN, AUX, CLOCK$, NUL, COM1 à COM9, LPT1 à LPT9, @, &, espace. En particulier, si vous créez un nom d'utilisateur (nom de compte) comprenant le signe « @ », un mot de passe vous sera demandé sur l'écran d'ouverture de session même si aucun mot de passe n'a été réglé. Si vous tentez une ouverture de session sans saisir de mot de passe, il se peut que « Le nom d'utilisateur ou le mot de passe est incorrect. » s'affiche et que vous ne puissiez pas ouvrir une session Windows (→ page 50).

6 Créez le disque de récupération.

Un disque de récupération vous permet d'installer un système d'exploitation et de le restaurer à ses états par défaut à la sortie d'usine en cas, par exemple, de dommages de la partition de récupération de la mémoire flash. Nous vous recommandons de créer un disque de récupération avant de commencer à utiliser l'ordinateur.

Consulter le Manuel de référence « Recovery Disc Creation Utility ».

REMARQUE

Cet ordinateur enregistre régulièrement les informations de gestion de la mémoire flash, etc. Le volume maximum de données pour chaque enregistrement est de 1024 octets.

Ces informations servent uniquement à déterminer les causes d'une panne de la mémoire flash. Elles ne sont jamais envoyées à l'extérieur via le réseau ni utilisées dans un autre but que celui décrit ci-dessus.

Pour désactiver la fonction, cochez la case [Disable the automatic save function for management information history] sous [Hard Disk Status] de PC Information Viewer et cliquez sur [OK]. Suivez ensuite les instructions à l'écran. (Voir le Manuel de référence « Vérification de l'état d'utilisation de l'ordinateur »).

Windows 8.1

Dans les réglages par défaut, une icône de raccourci pour la langue coréenne est située sur l'écran Bureau. Vous pouvez supprimer l'icône si elle ne vous est pas utile.

■ Avant l'utilisation de la fonction sans fil

Windows 8.1

① Affichez « Icône » et cliquez sur ⚙️ - [Modifier les paramètres du PC] - [Réseau] - [Mode Avion].

Réglez [Mode Avion] sur [Off], puis ;

Réglez [Wi-Fi] sur [On] (pour réseau local sans fil).

Réglez [Haut débit mobile] sur [On] (pour WAN sans fil).

Réglez [GPS] sur [On] (pour WAN sans fil).

Réglez [Bluetooth] sur [On] (pour Bluetooth).

■ Pour modifier la structure de partition

Vous pouvez réduire une section de partition existante pour créer un espace de disque non attribué, d'où vous pourrez créer une nouvelle partition. Dans le réglage par défaut, vous pouvez utiliser une seule partition.

① Windows 8.1

1. Effleurez du milieu de l'écran vers le haut, puis faites un long clic sur [Ce PC] sous "Windows System".
2. Cliquez sur [Gérer] sur la barre d'app.

Windows 7

Cliquez sur (Démarrer) et appuyez longuement sur [Ordinateur], puis cliquez sur [Gérer].

- Un utilisateur ordinaire doit saisir un mot de passe d'administrateur.

② Cliquez sur [Gestion des disques].

③ Appuyez longuement sur la partition de Windows (par défaut, la lettre de lecteur "c") et appuyez longuement sur [Réduire le volume].

- La taille de la partition varie suivant les caractéristiques techniques de l'ordinateur.

④ Saisissez la taille sous [Quantité d'espace à réduire (en Mo)] et cliquez sur [Réduire].

- Il n'est pas possible de saisir un nombre plus élevé que la taille affichée.

- Pour sélectionner [Réinstaller sur les partitions liées au système d'exploitation] pendant l'installation du système d'exploitation (→ page 41), Windows 8.1 Go / Windows 7 Go ou plus sont nécessaires pour [Taille totale en Mo après réduction].

⑤ Appuyez longuement sur [Non alloué] (l'espace réduit à l'étape ④) et cliquez sur [Nouveau volume simple].

⑥ Suivez les instructions à l'écran pour faire les réglages, puis cliquez sur [Terminer].

Attendez la fin du formatage.

REMARQUE

• Vous pouvez créer une partition supplémentaire sur l'espace non alloué restant ou en créant du nouvel espace non alloué.
• Pour supprimer une partition, appuyez longuement sur la partition et cliquez sur [Supprimer le volume] à l'étape ③.

■ Changer la langue

Pour sélectionner une langue autre que celle sélectionnée lors de votre première utilisation, suivez les étapes ci-dessous.

① Ouvrez le Panneau de configuration.

1. Effleurez du milieu de l'écran d'accueil vers le haut, puis cliquez sur [Panneau de configuration] sous "Système Windows".

② Cliquez sur [Horloge, langue et région] - [Langue] - [Ajouter une langue]. ③ Sélectionnez une langue, puis cliquez sur [Ajouter].

Selon la région, deux langues ou plus peuvent être sélectionnées. Cliquez sur [Ouvrir] et sélectionnez la langue souhaitée, puis cliquez sur [Ajouter].

④ Cliquez sur [Options] pour la langue que vous souhaitez utiliser. ⑤ Cliquez sur [En faire la langue principale]. ⑥ Cliquez sur [Fermer la session maintenant]. ⑦ Ouvrez la session Windows.

Mise sous tension / Mise hors tension

Mise sous tension

Appuyer sur l'interrupteur d'alimentation (voir page 22) jusqu'à ce que l'indicateur d'alimentation (voir page 21) s'allume.

REMARQUE

• Ne pas appuyer sur l'interrupteur d'alimentation à plusieurs reprises.
• Si vous appuyez et maintenez enfoncé l'interrupteur d'alimentation pendant plus de 4 secondes, l'ordinateur est mis hors tension de manière forcée.
• Lorsque vous mettez l'ordinateur hors tension, vous devez attendre au moins dix secondes avant de le remettre sous tension.
• Évitez d'effectuer les opérations suivantes avant que le voyant du lecteur soit éteint.
• Brancher ou débrancher l'adaptateur secteur
• Appuyer sur l'interrupteur d'alimentation
• Cliquer sur les boutons de la tablette, l'écran ou la souris externe

Mise hors tension

① Mettez l'ordinateur hors tension.

Windows 8.1

1. Affichez "Icône" et cliquez sur
2. Cliquez sur [Marche/Arrêt] - [Arrêter].

Windows 7

Cliquez sur (Démarrer) - [Arrêt du système].

REMARQUE

Windows 8.1

Pour mettre l'ordinateur complètement hors tension, suivez les étapes suivantes.

① Affichez “l'icône” et cliquez sur 📋 - [Modifier les paramètres du PC] - [Mise à jour et récupération] - [Récupération]. ② Cliquez sur [Redémarrer maintenant] sous “Démarrage avancé”. ③ Cliquez sur [Éteindre votre PC].

Précautions contre la mise en marche/l'arrêt

- N'effectuez pas les actions suivantes

• Brancher ou débrancher l'adaptateur secteur
• Appuyer sur l'interrupteur d'alimentation
• Cliquer sur les boutons de la tablette, l'écran ou la souris externe

REMARQUE

- Pour conserver l'énergie, les méthodes d'économie d'énergie sont réglées par défaut à l'achat.

- L'écran s'éteint automatiquement après : 10 minutes (lorsque l'adaptateur secteur est connecté) d'inactivité 5 minutes (en cas d'alimentation par batterie) d'inactivité

- L'ordinateur entre automatiquement en mode de veille ¹ après : 20 minutes (lorsque l'adaptateur secteur est connecté) d'inactivité 15 minutes (en cas d'alimentation par batterie) d'inactivité

*1 Consulter le Manuel de référence “Fonctions de veille et de veille prolongée” pour sortir du mode de veille.

Environnement d'utilisation

• Placez l'ordinateur sur une surface plane et stable qui n'est ni soumise aux chocs et aux vibrations ni susceptible de tomber. Ne posez pas l'ordinateur sur la tranche ; ne le laissez pas non plus basculer. Si l'ordinateur est exposé à un choc extrêmement fort, il pourrait être endommagé.
• Environnement de fonctionnement.

Température : Fonctionnement : -10 °C à 50 °C (CEI60068-2-1, 2) *1

Stockage : -20

°C à 60 °C

Humidité : Fonctionnement : 30 % à 80 % d'humidité relative (sans condensation)

Stockage : 30 % à 90 % d'humidité relative (sans condensation)

Même si vous utilisez l'ordinateur dans les plages de températures/valeurs d'humidité ci-dessus, le fonctionnement prolongé dans un environnement extrême, la consommation de tabac à proximité, ou le fonctionnement dans des endroits très poussiéreux ou utilisant de l'huile détériorera le produit et réduira sa durée de vie.

*1 Ne pas toucher ce produit lors de son utilisation dans un milieu chaud ou froid. (→ page 7)

Si cet ordinateur est mouillé à des températures de 0 °C ou moins, des dommages dus au gel peuvent se produire. Assurez-vous de sécher l'ordinateur à de telles températures.

- N'installez pas l'ordinateur dans les endroits suivants, sinon vous risqueriez de l'endommager.

• À proximité de matériel électronique. Il pourrait en résulter des parasites ou une distorsion de l'image.
• Dans des endroits où la température est extrêmement élevée ou basse.

- L'ordinateur pouvant chauffer lors de son utilisation, maintenez-le à l'écart des éléments sensibles à la chaleur.

Précautions relatives à la manipulation

Cet ordinateur est conçu pour minimiser les chocs sur les composants tels que l'écran LCD et la mémoire flash, mais aucune garantie n'est offerte pour les problèmes résultant d'un choc. Soyez extrêmement prudent lorsque vous manipulez cet ordinateur.

- Lors du transport de l'ordinateur :

• Éteignez l'ordinateur.
• Retirez tous les périphériques externes, les câbles, les cartes à puce et les autres objets saillants.
• Ne laissez pas tomber l'ordinateur et ne le cognez pas contre des objets durs.
• N'attrapez jamais l'ordinateur par l'écran.
• À bord d'un avion, gardez votre ordinateur avec vous ; ne le mettez jamais avec vos bagages enregistrés. Si vous utilisez l'ordinateur à bord d'un avion, conformez-vous au règlement de la compagnie aérienne.
• Si vous transportez une batterie de rechange, placez-la dans un sac en plastique pour protéger ses bornes.
• L'écran tactile est conçu pour être utilisé du bout des doigts. Ne placez aucun objet sur sa surface et n'exercez pas de pression avec un objet pointu ou dur, car cela pourrait laisser des marques (par exemple, un ongle, un crayon ou un stylo à bille).
• Évitez tout contact de substances nuisibles, comme l'huile, avec l'écran tactile. Il se peut que le pointeur ne fonctionne pas correctement.
• Faites attention à ne pas vous blesser suite à une chute ou un impact lors du transport de l'ordinateur.
• N'utilisez que le stylet numériseur (en option) pour toucher l'écran. Ne placez aucun objet sur sa surface et n'exercez pas de pression avec un objet pointu ou dur, car cela pourrait laisser des marques (par ex. un ongle, un crayon ou un stylo à bille).
• N'utilisez pas l'écran s'il y a de la poussière ou de la saleté (par ex. de l'huile) sur l'écran. Sinon, ces particules sur l'écran/le stylet numériseur (en option) risquent de rayer la surface de l'écran ou d'entraver le fonctionnement du stylet numériseur (en option).
• N'utilisez que le stylet numériseur (en option) pour toucher l'écran. L'utiliser à toute autre fin peut endommager le stylet numériseur (en option) et entraîner des rayures de l'écran.

■ Lorsque le voyant de batterie ne s'allume pas

Il est possible que le voyant de batterie ne s'allume pas, même si l'adaptateur secteur et la batterie sont correctement connectés à l'ordinateur, pour les raisons suivantes.

- La fonction de protection de l'adaptateur secteur est peut-être activée. Dans ce cas, débranchez le cordon secteur et attendez plus d'une minute avant de le rebrancher.

■ Lors de l'utilisation de périphériques

Suivez ces instructions et le Manuel de référence pour éviter d'endommager les périphériques. Lisez attentivement les manuels d'instructions des périphériques.

- Utilisez les périphériques conformément aux caractéristiques techniques de l'ordinateur.

- Branchez-les correctement aux connecteurs.

- Si vous avez du mal à les insérer, ne forcez pas ; vérifiez la forme du connecteur, le sens, l'alignement des broches, etc.

- Si des vis sont fournies, serrez-les correctement.

- Retirez les câbles lors du transport de l'ordinateur. Ne forcez pas lorsque vous tirez sur les câbles.

■ Protection de l'ordinateur contre les utilisations non autorisées via le réseau LAN sans fil/Bluetooth/WAN sans fil

- Avant d'utiliser le réseau local sans fil/Bluetooth/WAN sans fil, configurez les réglages de sécurité appropriés comme le cryptage des données.

■ Recalibrage de la batterie

- Le recalibrage de la batterie peut prendre plus longtemps si la capacité de la batterie est importante. Ceci n'indique en rien un dysfonctionnement.

• Charge complète : environ 2,5 heures (avec FZ-VZSU94W) / environ 4,5 heures (avec FZ-VZSU95W (en option))
• Décharge complète : environ 3,5 heures (avec FZ-VZSU94W) / environ 7,5 heures (avec FZ-VZSU95W (en option))

Si vous exécutez le « Recalibrage de la batterie » sans avoir arrêté Windows, le temps de charge/décharge peut être plus long.

Capteurs

Cet ordinateur est équipé de quatre capteurs (capteur d'accélération, capteur gyroscopique, capteur magnétique, capteur de lumière ambiante) et vous pouvez utiliser ces capteurs avec n'importe quel logiciel compatible.

La précision de chaque sortie de capteur étant influencée par l'environnement de fonctionnement et d'autres conditions, il est conseillé d'utiliser les résultats uniquement comme références.

Le capteur d'accélération, le capteur gyroscopique et le capteur magnétique sont situés en bas à gauche de l'écran LCD. Les résultats de détection de chaque capteur peuvent varier en fonction du mode d'affichage, de la façon dont vous tenez l'ordinateur, du logiciel d'application que vous utilisez et d'autres facteurs.

- Ajustement automatique de la luminosité

L'ordinateur est équipé d'une fonction d'ajustement automatique de la luminosité qui ajuste l'écran d'affichage selon le capteur de lumière ambiante. Vous pouvez configurer la fonction d'ajustement automatique de la manière suivante.

Windows 8.1

① Affichez « l'icône » et cliquez sur ⚙️ - [Modifier les paramètres du PC] - [PC et périphériques] - [Alimentation et mise en veille], puis réglez [Ajuster automatiquement la luminosité de mon écran] sur [On].

Windows 7

① Cliquez sur 📋 (Démarrer) - [Panneau de configuration] - [Matériel et audio] - [Options d'alimentation].

② Cliquez sur [Modifier les paramètres du mode] pour le mode d'alimentation que vous utilisez actuellement.

③ Cliquez sur [Modifier les paramètres d'alimentation avancés] et double-cliquez sur [Affichage]. ④ Double-cliquez sur [Activer la luminosité adaptative], faites les réglages nécessaires, puis cliquez sur [OK]. Réglez chaque élément sur ON et la luminosité de l'écran d'affichage s'ajustera automatiquement.

Le capteur de lumière ambiante est situé en haut de l'écran LCD.

La lumière ambiante ne peut pas être détectée correctement si cette zone est bloquée ou sale.

- Capteur magnétique

Le capteur magnétique de l'ordinateur fonctionne en détectant les géomagnétismes. Pour cette raison, il est possible que le capteur magnétique ne fonctionne pas correctement et que ses données soient inexactes, particulièrement dans les environnements suivants.

• À l'intérieur ou près de structures en acier, telles que des bâtiments ou des ponts
• À l'intérieur ou près de voitures, ou près de lignes électriques ferroviaires
• Près de mobilier ou d'appareils métalliques
• Lorsque l'adaptateur secteur ou d'autres périphériques sont rapprochés de l'ordinateur
• Près d'aimants, de haut-parleurs ou autres objets ayant de forts champs magnétiques

Il est possible que les directions magnétiques indiquées par le capteur magnétique ne soient pas exactes aussitôt après l'achat ou dans des environnements avec de faibles champs magnétiques.

Dans de tels cas, allumez l'ordinateur et déplacez-le de la manière suivante.

① Tenez l'ordinateur de façon à ce que son écran soit face vers le haut et à plat. ② Tout en gardant l'ordinateur à plat, tournez-le de 90 degrés ou plus dans le sens des aiguilles d'une montre. ③ Retournez l'ordinateur à la position ①, puis tournez-le de 90 degrés ou plus dans le sens contraire des aiguilles d'une montre. ④ Retournez l'ordinateur à la position ①. ⑤ Inclinez l'ordinateur de 90 degrés ou plus sur la gauche de façon à ce que le côté gauche de l'ordinateur s'incline vers le bas. ⑥ Retournez l'ordinateur à la position ①, et inclinez-le de 90 degrés ou plus sur la droite de façon à ce que le côté droit de l'ordinateur s'incline vers le bas.

ATTENTION

- Tenez fermement l'ordinateur lorsque vous le déplacez. L'ordinateur peut être endommagé s'il subit des chocs violents dus à une chute.

- Câble extensible pour stylet (en option)

Lorsque vous utilisez le stylet avec un câble extensible (en option), ne tirez pas sur le câble extensible avec une force excessive. Le stylet spécial (en option) peut frapper l'ordinateur, le corps d'une personne ou tout autre objet lorsqu'il est relâché.

Maintenance

Si des gouttes d'eau ou d'autres taches apparaissent sur la surface du panneau LCD, essuyez-les immédiatement. Tout manquement à cette instruction pourra entraîner l'apparition de taches persistantes.

Pour nettoyer le moniteur LCD

Utilisez le chiffon doux. (Pour plus d'informations, consultez "Suggestions About Cleaning the LCD Surface" → Manuel de référence "Opération de saisie à l'écran".)

Pour nettoyer les zones autres que le moniteur LCD

Essuyez avec un chiffon sec et doux comme de la gaze. Lorsque vous utilisez un détergent, trempez un chiffon doux dans du détergent dilué dans l'eau et essorez-le complètement.

ATTENTION

• N'utilisez pas de benzène, de diluant ou d'alcool dénaturé car ces produits pourraient attaquer la surface en provoquant une décoloration, etc. N'utilisez pas de nettoyant ménager ou cosmétique disponible dans le commerce, ce type de produit pouvant contenir des composants nocifs pour la surface de l'ordinateur.
• N'appliquez ni eau ni détergent directement sur l'ordinateur, le liquide pouvant pénétrer à l'intérieur de l'ordinateur et provoquer des dommages ou des dysfonctionnements.

Mise au rebut de l'ordinateur

À l'attention des clients

Ne retirez pas vous-même la batterie. La batterie doit être enlevée par des professionnels qualifiés. Lors de l'élimination de ce produit, assurez-vous de contacter des professionnels qualifiés pour retirer la batterie.

À l'attention des professionnels qualifiés pour retirer la batterie

Éliminez ce produit correctement, conformément aux réglementations locales, après avoir retiré la batterie comme indiqué dans la procédure suivante.

■ Préparation

• Retirez tous les périphériques (carte mémoire microSD, etc.)
• Effacez les données stockées. (→ Manuel de référence “Effacer les données de la mémoire flash”)

ATTENTION

• Ne démontez jamais l'ordinateur, sauf lors de la mise au rebut.
• Reportez-vous à la page 3 pour les précautions lors de l'élimination de l'ordinateur.
• Arrêtez l'ordinateur et débranchez l'adaptateur secteur.
• Retournez l'ordinateur, retirez la batterie, et attendez environ 3 minutes.
• Retirez les vis et le couvercle (A).

1. Retirez tous les câbles du connecteur sur le côté du couvercle.

1. Débranchez le câble de la batterie et la languette en plastique (B) pour retirer la batterie.

Tirez sur la languette en plastique (C) pour retirer le circuit de la batterie.

1. Isolez les connecteurs de la batterie intégrée en les recouvrant de ruban en plastique, par exemple.

Installation du logiciel

L'installation du logiciel restaure l'état par défaut de l'ordinateur. Lorsque vous installerez le logiciel, toutes les données de la mémoire flash seront effacées. Sauvegardez les données importantes sur un autre support ou un disque dur externe avant l'installation.

ATTENTION

- Ne supprimez pas la partition de récupération sur la mémoire flash. L'espace disque de la partition n'est pas disponible pour stocker des données. Pour vérifier la Recovery Partition, suivez les méthodes suivantes.

① Windows 8.1

1. Effleurez depuis le milieu de l'Écran d'accueil vers le haut et appuyez longuement sur [Ce PC] sous "Système Windows".
2. Cliquez sur [Gérer] sur la barre d'app.

Windows 7

Cliquez sur (Démarrer) et appuyez longuement sur [Ordinateur], puis cliquez sur [Gérer].

- Un utilisateur ordinaire doit saisir un mot de passe d'administrateur.

② Cliquez sur [Gestion des disques].

■ Tout supprimer et réinstaller Windows.

Préparation

• Branchez le clavier externe.
• Retirez tous les périphériques.
• Branchez l'adaptateur secteur et ne le retirez pas avant la fin de l'installation.

Windows 8.1

1 Exécutez "Tout supprimer et réinstaller Windows".

① Affichez l'icône et cliquez sur ⚙️ - [Modifier les paramètres du PC] - [Mise à jour et récupération] - [Récupération]. ② Cliquez sur [Commencer] sous "Tout supprimer et réinstaller Windows". ③ Cliquez sur [Suivant]. ④ Sélectionnez l'option.

- Simplement supprimer mes fichiers

Effectuez la réinstallation de Windows après un certain temps (environ 20 minutes).

- Nettoyer complètement le lecteur

Avec un nettoyage complet, les fichiers supprimés ne peuvent pas être récupérés facilement et le niveau de sécurité est augmenté. La durée de traitement est plus longue (environ 140 minutes).

Suivez les instructions à l'écran.

L'ordinateur redémarre après la réinstallation.

- N'interrompez pas l'installation, par exemple en éteignant l'ordinateur ou toute autre opération.

Sinon, l'installation risque de ne pas être disponible car Windows peut ne pas démarrer ou les données peuvent être corrompues.

2 Effectuez la « Première utilisation » (→ page 26).

REMARQUE

- La date et l'heure, et le fuseau horaire peuvent ne pas être corrects. Réglez-les correctement.

3 Lancez Windows Update.

4 Effacez le module de plateforme sécurisée (TPM).

① Effleurez depuis le milieu de l'écran d'accueil jusqu'en haut. ② Cliquez sur [Exécuter] sous « Système Windows », saisissez [tpm.msc] puis cliquez sur [OK]. ③ Cliquez sur [Préparer le module de plateforme sécurisée (TPM)] sous « Actions » à la droite de l'écran « Gestion de module plateforme sécurisée sur l'ordinateur local ». ④ Cliquez sur [Redémarrer] sur l'écran « Gérer le module plateforme sécurisée (TPM) ». L'ordinateur redémarre. ⑤ Lorsque « Le changement de la configuration TPM a été demandé » s'affiche, appuyez sur F12. ⑥ Cliquez sur le carreau du bureau, et lorsque « Module de plateforme sécurisée (TPM) prêt » s'affiche, cliquez sur [Fermer].

■ Récupération du disque dur (mémoire flash)

Préparation

• Retirez tous les périphériques.
• Branchez l'adaptateur secteur et ne le retirez pas avant la fin de l'installation.

Vous pouvez réinstaller le système d'exploitation qui était pré-installé au moment de l'achat (Windows 8.1 ou Windows 7).

Windows 8.1 Si la réinstallation en utilisant « Remove everything and reinstall Windows » ne réussit pas, suivez les étapes ci-dessous.

① Affichez « Icône » et cliquez sur ⚙️ - [Modifier les paramètres du PC] - [Mise à jour et récupération] - [Récupération]. ② Cliquez sur [Redémarrer maintenant] sous « Démarrage avancé ». ③ Cliquez sur [Dépannage] - [Options avancées] - [Changer les paramètres du microprogramme UEFI] - [Redémarrer].

Windows 7

Mettez en marche l'ordinateur, et touchez le coin supérieur gauche de l'écran pendant que l'écran de démarrage [Panasonic] s'affiche.

• Si l'écran de démarrage [Panasonic] ne s'affiche pas, allumez l'ordinateur en touchant le coin supérieur gauche de l'écran.
• Si un mot de passe est nécessaire, saisissez le mot de passe du superviseur.

2 Notez tout le contenu du Setup Utility et cliquez sur [Sortie] puis double-cliquez sur [Charger les valeurs par défaut].

Lorsque le message de confirmation s'affiche, sélectionnez [Oui].

3 Cochez l'option [Démarrage UEFI] de Setup Utility.

[Démarrage UEFI] doit être réglé comme suit. Lors de l'installation de Windows 8.1 : [Activé] Lors de l'installation de Windows 7 : [Désactivé]

4 Cliquez sur [Sortie] puis double-cliquez sur [Sauvegarde et réinitialisation].

Lorsque le message de confirmation s'affiche, sélectionnez [Oui]. L'ordinateur redémarre.

5 Touchez le coin supérieur gauche de l'écran pendant que l'écran de démarrage [Panasonic] s'affiche.

Le Setup Utility démarre.

- Si un mot de passe est nécessaire, saisissez le mot de passe du superviseur.

6 Appuyez sur [Quitter] et double-cliquez sur [Recovery Partition].

7 Windows 8.1

Cliquez sur [Next] et cliquez sur [OUI].

Windows 7

Cliquez sur [Reinstall Windows] puis sur [Next].

8 Sur l'écran du contrat de licence, cliquez sur [Yes, I agree to the provisions above and wish to continue!], puis sur [Next].

9 Cliquez sur [Next].

Si l'option est affichée, sélectionnez le paramètre et appuyez sur [Suivant].

- [Reinstall Windows to the System Disk to factory default.] Sélectionnez cette option lorsque vous voulez installer Windows avec les réglages par défaut. Après l'installation, vous pouvez créer une nouvelle partition. Pour la création d'une nouvelle partition, consultez "Pour modifier la structure de partition" (→ page 28).

- [Reinstall to the OS related partitions.] Sélectionnez cette option lorsque la mémoire flash a déjà été divisée en plusieurs partitions et que vous voulez conserver la structure de partition. Pour la création d'une nouvelle partition, consultez "Pour modifier la structure de partition" (→ page 28).

*1 Ceci ne s'affiche pas si Windows ne peut faire l'objet d'une installation sur la partition de récupération et l'espace utilisable par Windows.

10 Windows 7 Lorsque le message de confirmation s'affiche, cliquez sur [OUI].

11 Windows 7 Sélectionnez le système d'exploitation (32 bits ou 64 bits), puis cliquez sur [OK].

12 Lorsque le message de confirmation s'affiche, cliquez sur [OUI].

L'installation commence suivant les instructions à l'écran. (Elle prendra environ 20 minutes.)

- N'interrompez pas l'installation, par exemple en éteignant l'ordinateur ou toute autre opération. Sinon, l'installation risque de ne pas être disponible car Windows peut ne pas démarrer ou les données peuvent être corrompues.

13 Lorsque l'écran final s'affiche, cliquez sur [OK] pour éteindre l'ordinateur.

14 Allumez l'ordinateur.

- Si un mot de passe est nécessaire, saisissez le mot de passe du superviseur.

15 Effectuez la « Première utilisation » (→ page 26).

REMARQUE

- Windows 8.1 et le fuseau horaire peuvent ne pas être corrects. Réglez-les correctement.

16 Lancez le Setup Utility et modifiez les paramètres, au besoin.

17 Lancez Windows Update.

18 Effacez le module de plateforme sécurisée (TPM) sous Windows 8.1 (→ page 40).

■ Utilisation du Recovery Disc

Utilisez le Recovery Disc pour la réinstallation dans les conditions suivantes.

• Vous avez oublié le mot de passe d'administrateur.
• L'installation n'est pas terminée. Il est possible que la partition de récupération sur la mémoire flash soit endommagée.
• Windows 7 pour le modèle rétrogradé à Windows 7> Pour changer le système d'exploitation de Windows 7 à Windows 8.1 ou vice versa.

REMARQUE

- Pour changer le système d'exploitation de Windows 7 de 32 bits à 64 bits, ou vice versa, réinstallez le système d'exploitation en utilisant la partition de récupération de la mémoire flash.

Préparation

- Préparez les éléments suivants :

• Disque de récupération (→ Manuel de référence « Recovery Disc Creation Utility »)
• Le lecteur DVD USB (optionnel) (consultez les catalogues récents et d'autres sources d'informations sur les produits disponibles)

- Retirez tous les périphériques (hormis le lecteur DVD USB).

- Branchez l'adaptateur secteur et ne le retirez pas avant la fin de l'installation.

1 Connectez le lecteur DVD au port USB.

① Affichez « Icône » et cliquez sur ⚙️ - [Modifier les paramètres du PC] - [Mise à jour et récupération] - [Récupération]. ② Cliquez sur [Redémarrer maintenant] sous « Démarrage avancé ». ③ Cliquez sur [Dépannage] - [Options avancées] - [Changer les paramètres du microprogramme UEFI] - [Redémarrer].

Windows 7

Mettez en marche l'ordinateur, et touchez le coin supérieur gauche de l'écran pendant que l'écran de démarrage [Panasonic] s'affiche.

• Si l'écran de démarrage [Panasonic] ne s'affiche pas, allumez l'ordinateur en touchant le coin supérieur gauche de l'écran.
• Si un mot de passe est nécessaire, saisissez le mot de passe du superviseur.

3 Notez tout le contenu du Setup Utility et cliquez sur [Sortie] puis double-cliquez sur [Charger les valeurs par défaut].

Lorsque le message de confirmation s'affiche, sélectionnez [Oui].

4 Cochez l'option [Démarrage UEFI] de Setup Utility.

[Démarrage UEFI] doit être réglé comme suit. Lorsque le disque de récupération pour Windows 8.1 est utilisé : [Activé] Lorsque le disque de récupération pour Windows 7 est utilisé : [Désactivé]

5 Placez le Recovery Disc dans le lecteur DVD.

6 Cliquez sur [Sortie] puis double-cliquez sur [Sauvegarde et réinitialisation].

Lorsque le message de confirmation s'affiche, sélectionnez [Oui]. L'ordinateur redémarre.

7 Touchez le coin supérieur gauche de l'écran pendant que l'écran de démarrage [Panasonic] s'affiche.

Le Setup Utility démarre.

- Si un mot de passe est nécessaire, saisissez le mot de passe du superviseur.

8 Cliquez sur [Quitter], puis double-cliquez sur votre lecteur de DVD dans [Boot Override].

L'ordinateur redémarre.

9 Cliquez sur [Reinstall Windows] puis sur [Next].

10 Windows 8.1 Lorsque le message de confirmation s'affiche, cliquez sur [OUI].

11 Sur l'écran du contrat de licence, cliquez sur [Yes, I agree to the provisions above and wish to continue!], puis sur [Next].

12 Cliquez sur [Next].

Si l'option est affichée, sélectionnez le paramètre et appuyez sur [Next].

- [Reinstall Windows to the System Disk to factory default.] Sélectionnez cette option lorsque vous voulez installer Windows avec les réglages par défaut. Après l'installation, vous pouvez créer une nouvelle partition. Pour la création d'une nouvelle partition, consultez "Pour modifier la structure de partition" (→ page 28).

- [Reinstall to the OS related partitions.] ² Sélectionnez cette option lorsque la mémoire flash a déjà été divisée en plusieurs partitions et que vous voulez conserver la structure de partition. Pour la création d'une nouvelle partition, consultez "Pour modifier la structure de partition" (→ page 28).

*2 Ceci ne s'affiche pas si Windows ne peut pas être installé sur la partition de récupération et l'espace utilisable par Windows.

13 Lorsque le message de confirmation s'affiche, cliquez sur [OUI].

L'installation commence suivant les instructions à l'écran (elle prendra entre 30 et 45 minutes environ).

- Évitez d'interrompre l'installation, par exemple en mettant l'ordinateur hors tension.

Sinon, l'installation risque de ne pas être disponible car Windows peut ne pas démarrer ou les données peuvent être corrompues.

14 Lorsque l'écran final s'affiche, retirez le Recovery Disc ainsi que le lecteur DVD et cliquez sur [OK].

Suivez les instructions à l'écran.

Certains modèles peuvent prendre environ 40 minutes.

15 Effectuez la “Première utilisation” (→ page 26).

16 Lancez le Setup Utility et modifiez les paramètres, au besoin.

17 Lancez Windows Update.

18 Effacez le module de plateforme sécurisée (TPM) (→ page 40).

Dépannage (de base)

Respectez les instructions suivantes lorsqu'un problème se produit. Vous trouverez également un guide de diagnostic des pannes (avancé) dans le "Manuel de référence". Pour les problèmes logiciels, reportez-vous au manuel d'instructions du logiciel. Si le problème persiste, contactez le service de support technique Panasonic. Vous pouvez également vérifier l'état d'utilisation de l'ordinateur dans le PC Information Viewer (→ Manuel de référence "Dépannage (Avancé)").

■ Démarrage

Démarrage impossible.Le voyant d'alimentation ou de batterie ne s'allume pas.	● Raccordez l'adaptateur secteur.● Insérez une batterie complètement chargée.● I Retirez la batterie et l'adaptateur secteur, puis rebranchez-les.● Si un périphérique est raccordé au port USB, débranchez-le ou réglez [Port USB] ou [Mode USB hérité] sur [Dé-sactivé] dans le menu [Avancé] du Setup Utility.● Désactivez le mode discrétion (→Manuel de référence "Boutons de la tablette").● Cochez l'option [Démarrage UEFI] de Setup Utility.[Démarrage UEFI] doit être réglé surWindows 8.1/Windows 7[Désactivé].
L'ordinateur est sous tension mais “Warming up the system” s'affi che.	● L'ordinateur préchauffe avant le démarrage. Attendez que l'ordinateur démarre (le temps d'attente maximum estest affiché à l'écran). Si “Cannot warm up the system” s'affiche, le préchauffage de l'ordinateur a échoué et il ne démarre pas. Dans ce cas, mettez l'ordinateur hors tension, laissez-le reposer dans un environnement à 5 °C ou plus pendant une heure environ, puis remettez-le sous tension.
Impossible de mettre l'ordinateur sous tension.L'ordinateur ne peut pas sortir du mode de veille (hybride).(Le voyant de batterie clignote en alternance en vert et en orange.)	● I Laissez-le reposer dans un environnement à 5 °C ou plus pendant une heure environ, puis remettez-le sous tension.

■ Démarrage

Vous avez oublié le mot de passe.	Mot de passe du superviseur ou de l’utilisateur : Contactez le support technique Panasonic.Mot de passe administrateur:Si vous possédez un disque de réinitialisation du mot de passe, vous pouvez réinitialiser le mot de passe d’administrateur. Placez le disque et entrez un mot de passe erroné, puis suivez les instructions à l’écran et réglez un nouveau mot de passe.Si vous ne disposez pas d’un disque de réinitialisation du mot de passe, réinstallez (→ page 39) et confi gurez Windows, puis défi nissez un nouveau mot de passe.
“Remove disks or other media. Press any key to restart” ou un message similaire s’affi che.	Il se trouve une disquette dans le lecteur et elle ne contient pas d’informations de démarrage du système. Retirez la disquette et appuyez sur n’importe quelle touche.Si un périphérique est raccordé au port USB, débranchez-le ou réglez [Port USB] ou [Mode USB hérité] sur [Dé-sactivé] dans le menu [Avancé] du Setup Utility.Si le problème persiste après avoir retiré la disquette, il peut s’agir d’une panne de la mémoire fl ash. Contactez le support technique Panasonic.
Le démarrage de Windows ou l’exécution d’une opération est d’une lenteur extrême.	Lancez le Setup Utility (→Manuel de référence “Setup Utility”) pour réinitialiser les réglages du Setup Utility (à l’exception des mots de passe) sur les valeurs par défaut. Lancez le Setup Utility et confi gurez de nouveau les réglages. (Remarquez que la vitesse de traitement peut dépendre du logiciel d’application, donc cette procédure peut ne pas accélérer Windows.)Si vous avez installé un logiciel résident après l’achat, désactivez-le.

■ Démarrage

La date et l’heure sont incorrectes.

● Sélectionnez les paramètres appropriés.1 Ouvrez le Panneau de confi guration.Windows 8.1Effl eurez depuis le milieu de l’Écran d’accueil vers le haut et appuyez sur [Panneau de confi guration] sous “Système Windows”.Windows 7Cliquez sur 📋 (Démarrer) - [Panneau de confi guration].2 Cliquez sur [Horloge, langue et région] - [Date et heure].● Si le problème persiste, la pile de l’horloge interne doit peut-être être remplacée. Contactez le support technique Panasonic.Lorsque l’ordinateur est connecté au réseau, vérifi ez la date et l’heure du serveur.Cet ordinateur ne reconnaîtra plus correctement les dates et heures à partir de l’année 2100.

L’écran [Executing Battery Recalibra-tion] s’affi che.

● Le recalibrage de la batterie a été annulé avant la dernière fermeture de Windows. Pour démarrer Windows, éteignez l’ordinateur en appuyant sur l’interrupteur d’alimentation, puis rallumez-le.

■ Démarrage

[Enter Password]ne s'affi che pas lorsque l'ordinateur quitte le mode de veille/veille prolongée.

● Sélectionnez [Activé] dans [Mot de passe sortie de veille] dans le menu [Sécurité] de Setup Utility (→Manuel de référence"Setup Utility").● Le mot de passe Windows peut être utilisé au lieu du mot de passe réglé dans le Setup Utility.1 Ajouter un mot de passe.Windows 8.11. Affi chez "Icône" et cliquez sur [Modifi er les paramètres du PC] - [Comptes].2. Cliquez sur [Options de connexion], et cliquez sur [Ajouter] sous "Mot de passe".Windows 71. Cliquez sur (Démarrer) - [Panneau de confi guration].2. Cliquez sur [Comptes et protection des utilisateurs] - [Ajouter ou supprimer des comptes d'utilisateurs].2 Mettre en place ce qui suit.Windows 8.11. Ouvrez le Panneau de confi guration, cliquez sur [Système et sécurité] - [Options d'alimentation] - [Exiger un mot de passe lors du réveil].2. Cocher la case [Exiger un mot de passe].Windows 71. Cliquez sur [Panneau de confi guration] - [Système et sécurité] - [Options d'alimentation] - [Entrer un mot de passe quand l'ordinateur sort de veille] et cochez la case [Exiger un mot de passe].

Reprise impossible.

● L'une des opérations suivantes peut avoir été effectuée. Appuyez sur l'interrupteur d'alimentation pour mettre en marche l'ordinateur. Les données non sauvegardées seront perdues.En mode de veille, l'adaptateur secteur ou la batterie a été déconnecté(e) ou un périphérique a été connecté ou déconnecté.Le commutateur de marche/arrêt a été pressé pendant quatre secondes ou plus pour mettre l'ordinateur hors tension de manière forcée.● Une erreur peut se produire si l'ordinateur entre automatiquement en mode de veille ou de veille prolongée alors que l'économiseur d'écran est actif. Dans ce cas, désactivez l'économiseur d'écran ou modifi ezen le modèle.

■ Démarrage

Autres problèmes de démarrage.

• Lancez le Setup Utility (→ Manuel de référence “Setup Utility”) pour réinitialiser les réglages du Setup Utility (à l’exception des mots de passe) sur les valeurs par défaut. Lancez le Setup Utility et configurez de nouveau les réglages.
• Retirez tous les périphériques.
• Vérifiez qu'il n'y a pas eu d'erreur disque.

① Retirez tous les périphériques, y compris un écran externe.

② Windows 8.1

1. Effleurez depuis le milieu de l'Écran d'accueil vers le haut et appuyez longuement sur [Ce PC] sous "Système Windows".

Windows 7

1. Cliquez sur (Démarrer) - [Ordinateur].

③ Windows 8.1

Appuyez sur [Windows (C:)], et cliquez sur [Propriétés].

Windows 7

Appuyez sur [Disque local (C:)], puis cliquez sur [Propriétés].

④ Windows 8.1

Cliquez sur [Outils] - [Cocher].

Windows 7

Cliquez sur [Outils] - [Vérifier maintenant].

- Un utilisateur ordinaire doit entrer un mot de passe administrateur.

⑤ Suivez ensuite les instructions à l'écran.

Windows 7

Démarrez l'ordinateur en mode sans échec et vérifiez les détails de l'erreur. Lorsque l'écran de démarrage [Panasonic] disparaît^*1 au démarrage, appuyez sur F8 et maintenez-la enfoncée jusqu'à ce que le menu des options avancées Windows s'affiche. Sélectionnez le Mode sans échec et appuyez sur Entrée.

*1 Lorsque [Mot de passe au démarrage] est réglé sur [Activé] dans le menu [Sécurité] du Setup Utility, [Enter Password] apparaît lorsque l'écran de démarrage [Panasonic] disparaît. Dès que vous entrez le mot de passe et que vous appuyez sur Entrée, appuyez sur la touche F8 et maintenez-la enfoncée.

■ Saisie du mot de passe

Même après avoir saisi le mot de passe, l’écran de saisie de mot de passe s’affi che à nouveau.
Impossible d’ouvrir une session Windows. (“Le nom d’utilisateur ou le mot de passe est incorrect.” s’affi che.)	● Le nom d’utilisateur (nom du compte) comprend un signe “@”. - Si un autre nom de compte d’utilisateur existe: Ouvrez une session Windows avec un autre nom de compte d’utilisateur et supprimez le compte dont le nom comprend un “@”. Créez ensuite un nouveau nom de compte. - Si aucun autre nom de compte d’utilisateur n’existe: Il vous faut réinstaller Windows (→ page 39).

■ Arrêt de l'ordinateur

Impossible d'arrêter Windows.

● Retirez le périphérique USB.● Attendez une ou deux minutes. Il ne s'agit pas d'un dys-fonctionnement.

■ Affichage

Dépannage

Aucun affi chage.

● L’écran est éteint par la fonction d’économie d’énergie.Cliquez sur l’écran.● L’ordinateur a été mis en veille ou en veille prolongée par la fonction d’économie d’énergie. Pour le rallumer, appuyez-sur le commutateur de marche/arrêt.● Si vous utilisez un écran externe,• Vérifi ez le branchement des câbles.• Allumez l’écran.• Vérifi ez les réglages de l’écran externe.

■ Affichage

L’écran est sombre.	● L’écran est plus sombre lorsque l’adaptateur secteur n’est pas raccordé. Ouvrez le Dashboard for Panasonic PC et ajustez la luminosité. Plus la luminosité est importante, plus la consommation de la batterie est élevée.Vous pouvez régler séparément la luminosité lorsque l’adaptateur secteur est raccordé et lorsqu’il ne l’est pas.● I Désactivez le mode discrétion.
L’image à l’écran est déformée.	● Modifier le nombre de couleurs et la résolution peut affecter l’écran. Redémarrez l’ordinateur.● Brancher/débrancher un écran externe peut affecter l’écran. Redémarrez l’ordinateur. Avec les réglages par défaut, la luminosité de l’écran d’affi chage s’ajustera automatiquement selon la lumière ambiante détectée par le capteur de lumière ambiante. Vous pouvez ajuster les réglages pour ce capteur (→ page 34).
Il se trouve des points rouges, verts ou bleus sur l’écran, ou il existe des irrégularités dans les couleurs et la luminosité de l’écran.	Ce qui suit n’est pas un dysfonctionnement.● Bien que les technologies de haute précision de pointe soient utilisées dans la production d’écrans LCD couleur, 0,002 % ou moins des éléments d'image peuvent être sombres ou rester allumés en permanence (plus de 99,998 % des éléments fonctionnent correctement).● En raison des caractéristiques naturelles des écrans LCD, vous pouvez remarquer des irrégularités dans les couleurs et la luminosité en fonction de votre angle de vue. La teinte peut également varier selon les produits.
Lors de l’affi chage simultané, l’image sur l’un des écrans est déformée.	● Si vous utilisez le bureau étendu, utilisez les mêmes couleurs d’affi chage pour l’écran externe et l’écran LCD. Si les problèmes persistent, essayez de modifier l’affichage.Faites un long clic sur le bureau, puis cliquez sur [Propriétés graphiques...] - [Affi chage].● Vous ne pouvez pas utiliser l’affi chage simultané tant que le démarrage de Windows n’est pas terminé (Setup Utility en cours d’exécution, etc.).
L’écran externe ne fonctionne pas normalement.	● Si l’écran externe ne prend pas en charge la fonction d’économie d’énergie, il peut ne pas fonctionner correctement lorsque l’ordinateur passe en mode d’économie d’énergie. Éteignez l’écran externe.

Dépannage (de base)

■ Affichage

Impossible de faire pivoter l'affi chage.

● Il se peut que le programme d'application en cours d'exécution ne prenne pas en charge la rotation d'image. Quittez le programme puis essayez de pivoter l'image. Cela peut améliorer l'état. ● Lorsque la rotation automatique est désactivée, l'écran du bureau ne pivote pas automatiquement.

■ Écran

Le pointeur ne fonctionne pas.	● Si vous utilisez une souris externe, raccordez-la correctement.● Lors de l'utilisation du clavier externe, redémarrez l'ordinateur en utilisant le clavier.● Si l'ordinateur ne répond pas aux commandes du clavier, consultez la section “Pas de réponse” (→ page 53).
Impossible de pointer sur l'endroit souhaité avec le stylo spécial (en option).	● I Effectuez le calibrage de l'écran (→ Manuel de référence “Opération de saisie à l'écran”).● Utilisez le stylet enoption.● Dans l'écran d'ouverture de session Windows ou l'écran de bienvenue, il pourra vous être impossible de pointer la bonne position à l'aide du stylet (enoption). Utilisez le clavier externe ou la souris externe pour procéder à l'ouverture de la session.

■ Document à l'écran

Windows 7Le document au format PDF ne s'affi che pas.

● Installez Adobe Reader.1 Ouvrez une session Windows en tant qu'administrateur.2 Cliquez 📋 (Démarrer) et saisissez “c:\util\reader\en\Pinstall.bat” dans [Rechercher les programmes et fi chiers], puis appuyez surEntrée.3 Installez la dernière version d'Adobe Reader.Si votre ordinateur est connecté à Internet, lancez Adobe Reader et cliquez sur [Help] - [Recherchez des mises à jour...].

Autres

Pas de réponse.

Ouvrez le gestionnaire des tâches et fermer l’application qui ne répond pas.Un écran de saisie (par exemple l’écran de saisie du mot de passe au démarrage) est peut-être caché derrière une autre fenêtre. Cliquez sur les icônes de l’application en bas de l’écran pour vérifi er.Appuyez sur l’interrupteur d’alimentation pendant quatre secondes ou plus pour éteindre l’ordinateur, puis appuyez sur l’interrupteur d’alimentation pour le mettre sous tension. Si le programme d’application ne fonctionne pas normalement, désinstallez puis réinstallez le programme. Pour procéder à la désinstallation,1 Ouvrez le Panneau de confi guration.Windows 8.1Effl eurez depuis le milieu de l’Écran d’accueil vers le haut et appuyez sur [Panneau de confi guration] sous “Système Windows”.Windows 7Cliquez sur 📋 (Démarrer) - [Panneau de confi guration].2 Cliquez sur [Programme] - [Désinstaller un programme].

Impossible d’établir une connexion avec un réseau.

Réglez le périphérique ([LAN sans fi I] / [Bluetooth] / [WAN sans fil] de [Configuration des Réseaux sans fil]) sur [Enabled] dans le menu [Advanced] de Setup Utility (Confi guration des Réseaux sans fi I).Windows 8.1Affi chez “Icône” et cliquez sur💡 - [Modifi er les paramètres du PC] - [Réseau]. Réglez [Mode Avion] sur [Off], puis; réglez [Wi-Fi] sur [On] (pour le LAN sans fi I). réglez [Haut débit mobile] sur [On] (pour le WAN sans fi I). réglez [GPS] sur [On] (pour réseau étendu WAN sans fi I). set [Bluetooth] sur [On] (pour Bluetooth).

Contrat de licence d'usage limité

Le(s) logiciel(s) (les “Logiciels”) fournis avec ce produit Panasonic (le “Produit”) sont exclusivement concédés en licence à l’utilisateur ultime (“vous”), et ils ne peuvent être utilisés que conformément aux clauses contractuelles ci-dessous. En utilisant les logiciels, vous engagez de manière définitive à respecter les termes, clauses et conditions des présentes.

Panasonic Corporation a mis au point ou obtenu les Logiciels et vous en concède l'utilisation par les présentes. Vous assumez l'entière responsabilité du choix de ce Produit (y compris des Logiciels associés) pour obtenir les résultats escomptés, ainsi que de l'installation, de l'utilisation et des résultats obtenus.

Licence

A. Panasonic Corporation vous octroie par les présentes le droit et la licence personnels, non cessibles et non exclusifs d'utiliser les Logiciels conformément aux termes, clauses et conditions de ce Contrat. Vous reconnaissez ne recevoir qu'un droit limité d'utiliser les Logiciels et la documentation les accompagnant et vous vous engagez à n'obtenir aucun droit de titre, propriété ni aucun autre droit vis-à-vis des Logiciels et de la documentation les accompagnant ni vis-à-vis des algorithmes, concepts, dessins, configurations et idées représentés par ou incorporés dans les Logiciels et la documentation les accompagnant, dont les titres, propriété et droits resteront tous à Panasonic Corporation ou à leurs propriétaires. B. Vous ne pouvez utiliser les Logiciels que sur le Produit unique qui est accompagné par les Logiciels. C. Vous et vos employés ou agents êtes requis de protéger la confidentialité des Logiciels. Vous ne pouvez ni distribuer ni mettre les Logiciels et la documentation les accompagnant à la disposition d'un tiers, par partage de temps ou de quelque autre manière que ce soit, sans l'autorisation écrite préalable de Panasonic Corporation. D. Vous ne pouvez ni copier ni reproduire ni permettre la copie ni la reproduction des Logiciels ni de la documentation les accompagnant pour quelque fin que ce soit, à l'exception d'une (1) copie des Logiciels à des fins de sauvegarde uniquement pour soutenir votre utilisation des Logiciels sur le Produit unique qui est accompagné par les Logiciels. Vous ne pouvez ni modifier ni tenter de modifier les Logiciels. E. Vous ne pouvez céder les Logiciels et en octroyer la licence à une autre partie qu'en rapport avec votre cession du Produit unique qui est accompagné par les Logiciels à cette autre partie. Au moment de cette cession, vous devez céder également toutes les copies, que ce soit sous forme imprimée ou lisible par la machine, de tous les Logiciels ainsi que de la documentation les accompagnant, à la même partie ou détruire les copies non cédées.

F. Vous ne pouvez retirer aucune marque de droits d'auteur, marque ou autre ni aucune identification de produit des Logiciels et vous devez reproduire et inclure toutes ces notices ou identifications de produit sur toutes les copies des Logiciels.

Vous ne pouvez assembler en sens inverse, compiler en sens inverse ni retracer les Logiciels ni aucune de leurs copies, de façon électronique ou mécanique, en tout ou en partie.

Vous ne pouvez utiliser, copier, modifier, altérer ni céder les Logiciels ni aucune de leurs copies, en tout ou en partie, à l'exception de ce qui est expressément stipulé dans ce contrat.

Si vous cédez la possession de toute copie ou de tout Logiciel à une autre partie, à l'exception de ce qui est autorisé au paragraphe E ci-dessus, votre licence est automatiquement résiliée.

Termes, clauses et conditions

Cette licence n'est effective que pour la durée de possession ou de crédit-bail du Produit, à moins d'une résiliation antérieure. Vous pouvez résilier cette licence à tout moment en détruisant, à vos frais, les Logiciels et la documentation les accompagnant avec toutes leurs copies, sous quelque forme que ce soit. Cette licence sera également résiliée, avec application immédiate, si les conditions de résiliation définies ailleurs dans ce contrat se sont réalisées ou si vous ne respectez pas les termes, clauses et conditions qui y sont contenues. Au moment de la résiliation, vous acceptez de détruire, à vos frais, les Logiciels et la documentation les accompagnant avec toutes leurs copies, sous quelque forme que ce soit.

Vous reconnaissez avoir lu ce contrat, en avoir compris toute la substance et avoir accepté de respecter ses termes, clauses et conditions. Vous reconnaissez en outre qu'ils sont la description complète et exclusive du contrat conclu entre nous, contrat qui remplace et annule toute proposition ou contrat précédent, écrit ou oral, et toute autre communication entre nous, relativement à l'objet du présent contrat.

Caractéristiques techniques

Cette page donne les caractéristiques techniques du modèle de base.

Le numéro de modèle varie en fonction de la configuration de l'unité.

- Pour vérifier le numéro de modèle :

Vérifiez sous l'ordinateur ou dans l'emballage d'origine.

- Pour vérifier la vitesse du processeur central, la taille de la mémoire et la taille du lecteur de mémoire flash :

Exécutez le Setup Utility (→ Manuel de référence "Setup Utility") et sélectionnez le menu [Information].

[Vitesse du processeur] : vitesse du processeur central, [Taille Mémoire] : taille de la mémoire, [Disque dur] : Taille du lecteur de mémoire flash

■ Principales caractéristiques

Numéro de modèle FZ-M1CCA	AAYE3 / FZ-M1CCAAYM3
Processeur	Processeur Intel® CoreTM i5-4302Y (cache 3 Mo*1, jusqu'à 2,30 GHz avec technologie Intel® Turbo Boost Technology)
Chipset Embarqué sur processeur central
Contrôleur vidéo Intel	® HD Graphics (embarqué sur processeur central)
Memoire *1*2	4 Go
Mémoire vidéo *1*3	Windows 8.1UMA 1792 Mo Max. (lorsque la mémoire est de 4 Go ou 8 Go)Windows 7UMA <32-bit> 1553 Mo Max. <64-bits> 1696 Mo Max.(lorsque la mémoire est de 4 Go ou 8 Go)
Stockage *4	Lecteur de mémoire fl ash : 128Go
	Windows 8.1Approx. 14 Go sont utilisés pour la partition comportant les outils de récupération de disque dur. (Les utilisateurs ne peuvent pas utiliser cette partition.)Approx. 1 Go est utilisé pour la partition comportant les outils système. (Les utilisateurs ne peuvent pas utiliser cette partition.)Windows 7Approx. 25 Go sont utilisés pour la partition comportant les outils de récupération de disque dur. (Les utilisateurs ne peuvent pas utiliser cette partition.)Approx. 300 Mo sont utilisés pour la partition comportant les outils système. (Les utilisateurs ne peuvent pas utiliser cette partition.)
Méthode d'affi chage Type WXGA 7,0 (1 280 × 800 points)
LCD Interne *5	Max. 16 777 216 couleurs (1 280 × 800 points)

■ Principales caractéristiques

Numéro de modèle FZ-M1CCAAYE3 / FZ-M1CCAAYM3
Réseau local sans fi 6		Intel® bibande sans fi I-AC 7260 (→ page 61)
Bluetooth *7		→ page 62
Réseau WAN sans fi 9		Module haute-vitesse SierraTM sans fi I (en option)
Réseau local IEEE 802.3 10Base-T/IEEE 802.3u 100Base-TX (en option)
Son Lecture WAVE et MIDI, prise en charge du sous-systèmeIntel® High Defi nition Audio, haut-parleur monaural
Puce de sécurité TPM (compatible TCG V1.2) *9
Caméra *10	Avant 1920 × 1080 points, 30 images par seconde (Vidéo) /1920 × 1080 points (fi xe), Microphone double
	Arrière 2048 × 1536 points, 15 images par seconde (Vidéo) /2592 × 1944 points (fi xe), Avec éclairage pour caméra
Capteur Capteur delumière am-biante		Équipé
Emplace-ment pourcarte	Carte mémoiremicroSD *11	× 1
	Fente pourcarte micro-SIM *12	(en option) × 1
Carte à puce (en option) × 1
Lecteur de cartes magné-tiques		(en option) × 1
Lecteur NFC (en option) × 1
Lecteur de codes à barres (en option) × 1
Interface Port USB 3.0 × 1		*13 , Port série (en option, prise mâle Dsubà 9 broches) *14 , Port pour réseau local (en option, RJ-45),Connecteur de bus d'extension, prise de casque-micro(prise miniature, 3,5 DIA, norme CTIA / Casque-micro :impédance 32 Ω, sortie d'alimentation 4 mW × 2, stéréo /microphone : Entrée monaurale)
Écran tactile 10 Tactile (capacitif)
Alimentation électrique		Adaptateur secteur ou batterie
Adaptateur secteur *15		Entrée : 100 V à 240 V CA, 50 Hz/60 Hz,Sortie : 16 V CC, 3,75 A

Caractéristiques techniques

■ Principales caractéristiques

Numéro de modèle FZ-M1CCAAYM3
Batterie			Li-ion 7,2 V, 3220 mAh (typ.), 3050 mAh (min.) (avec FZ-VZSU94W)Li-ion 7,2 V, 7100 mAh (typ.), 6800 mAh (min.) (avec FZ-VZSU95W (en option))
Autonomie*16			Approx. 8 heures (avec FZ-VZSU94W)Approx. 16 heures (avec FZ-VZSU95W (en option))
Temps de charge*17			Approx. 2,5 heures (avec FZ-VZSU94W)Approx. 4,5 heures (avec FZ-VZSU95W (en option))
Batterie relais intégrée (non remplaçable)			(En option) Li-Polymer 7,4 V, 500 mAh (typ.), 490 mAh (min.)
Consommation*18			Approx. 15 W*19 / Approx. 60 W (maximale lors de la recharge en état de marche)
Dimensions physiques (L x P x H) (parties saillantes non comprises)			202,7 mm × 132 mm × 18 mm
Poids			Approx. 0,54 kg (avec FZ-VZSU94W, à l'exclusion des périphériques en option)
Envi-ron-ne-ment	Utilisa-tion	Tempéra-ture	-10 °C à 50 °C (IEC60068-2-1, 2)*20
		Humidité	30 % à 80 % d'humidité relative (sans condensation)
	Sto-rage	Tempéra-ture	-20 °C à 60 °C
		Humidité	30 % à 90 % d'humidité relative (sans condensation)

■ Logiciel

Système d'exploitation de base	Windows 8.1Windows® 8.1 Pro 64-bitsWindows 7Windows® 7 Professional 32-bits Service Pack 1 / Windows® 7 Professional 64-bits Service Pack 1
Système d'exploitation installé*21	Windows 8.1Windows® 8.1 Pro 64-bitsWindows 7 <Uniquement pour le modèle rétrogradé à Windows 7>Windows® 7 Professional 32-bits Service Pack 1 (rétrogradé à Windows® 7)*22 / Windows® 7 Professional 64-bits Service Pack 1 (rétrogradé à Windows® 7)*22

■ Logiciel

■ Réseau local sans fil

Taux de transfert des données*29	IEEE802.11a : 54 MbpsIEEE802.11b : 11 MbpsIEEE802.11g : 54 MbpsIEEE802.11n : HT20 : 150MbpsHT40 : 300 MbpsIEEE802.11ac : VHT80 : 866,7 MbpsVHT40 : 433,3 Mbps
Normes prises en charge	IEEE802.11a / IEEE802.11b / IEEE802.11g / IEEE802.11n / IEEE802.11ac
Méthode de transmission	Système OFDM, système DSSS
Canaux sans fi l utilisés	IEEE802.11ac / IEEE802.11a / IEEE802.11n : Canaux 36/40/44/48/52/56/60/64/100/104/108/112/116/120/124/128/132/136/140/149/153/157/161/165IEEE802.11b / IEEE802.11g / IEEE802.11n : Channels 1 à 11
Bande hautes fréquences	2,4 GHz Bande : 2,412 GHz - 2,462 GHz5 GHz Bande : 5,18 GHz - 5,32 GHz, 5,5 GHz - 5,7 GHz, 5,745 GHz - 5,825 GHz

Bluetooth ⁴

Version de Bluetooth 4.0
	Mode classique / mode économie d’énergie
Méthode de transmission	Système FHSS
Canaux sans fi l utilisés	Canaux 1 à 79 / Canaux 0 à 39
Bande hautes fréquences	2,402 GHz - 2,480 GHz

*1 1 Mo = 1 048 576 bits/1 Go = 1 073 741 824 bits *2 La taille de la mémoire avec les réglages par défaut dépend du modèle.

Vous pouvez physiquement étendre la mémoire jusqu'à 8 Go, mais la quantité totale de mémoire utilisable disponible sera inférieure en fonction de la configuration du système.

*3 Une partie de la mémoire principale est automatiquement allouée selon l'état de fonctionnement de l'ordinateur. La taille de la mémoire vidéo ne peut pas être définie par l'utilisateur. *4 1 Mo = 1 000 000 bits/1 Go = 1 000 000 000 bits. Votre système d'exploitation ou certains logiciels d'application indiqueront moins de Go. *5 En fonction des paramètres du système d'exploitation. *6 Pour modèles avec réseau local sans fil uniquement. *7 Pour modèles avec Bluetooth uniquement.

Ne garantit pas le fonctionnement de tous les périphériques Bluetooth.

*8 Pour modèles avec WAN sans fil uniquement.

Les caractéristiques peuvent varier selon les modèles.

*9 Pour obtenir de plus amples informations au sujet du TPM, Windows 8.1

d'accueil, cliquez sur le carreau [Manual Selector] et sélectionnez "Manuel d'installation de Trusted Platform Module (TPM)" / Windows 7 Double-cliquez sur [Manual Selector] sur le bureau, et sélectionnez "Manuel d'installation de Trusted Platform Module (TPM)".

*10 Pour modèles avec caméra uniquement. En fonction des spécifications de logiciel d'application, les cas suivants peuvent se produire. Dans ce cas, sélectionnez une résolution inférieure.

• Impossible de sélectionner une grande résolution.
• Lors de la sélection d'une grande résolution, une erreur se produit.

*11 Le fonctionnement a été testé et confirmé en utilisant une Carte mémoire microSD

Panasonic d'une capacité allant jusqu'à 2 Go, une carte mémoire microSDHC Panasonic d'une capacité allant jusqu'à 32 Go, et une carte mémoire Panasonic microSDXC

d'une capacité allant jusqu'à 64 Go.

Le fonctionnement sur un autre équipement microSD n'est pas garanti.

*12 Pour modèles avec WAN sans fil uniquement. La fente accepte des cartes microSIM.

*13 Ne garantit pas le fonctionnement de tous les périphériques compatibles USB. *14 Uniquement pour les modèles équipés d'un port série. Pour connecter le périphérique sériel, le câble de conversion sériel (inclus) est nécessaire.

*15

L'adaptateur secteur est compatible avec des alimentations allant jusqu'à 240 V. Adaptateur secteur.

Cet ordinateur est fourni avec un cordon secteur compatible 125 V CA.

20-M-1-1

*16 Mesuré à la luminosité de l'écran LCD : 60 cd/m²

Varie en fonction des conditions d'utilisation, ou également lorsqu'un périphérique optionnel est connecté.

*17 Varie selon les conditions d'utilisation.

*18 Environ 0,5 W lorsque la batterie est complètement chargée (ou hors période de charge) et l'ordinateur arrêté.

Même lorsque l'adaptateur secteur n'est pas branché à cet ordinateur, de l'énergie est consommée (max. 0,3 W) simplement lorsque l'adaptateur secteur est branché dans une prise secteur.

*19 Consommation d'énergie nominale 23-E-1

*20 Ne pas toucher ce produit lors de son utilisation dans un milieu chaud ou froid.

(→ page 7)

Lors d'une utilisation dans un environnement chaud ou froid, certains périphériques ou la batterie peuvent ne pas fonctionner correctement. Vérifiez l'environnement de fonctionnement des périphériques.

L'utilisation de ce produit en continu dans un environnement chaud réduira sa durée de vie. Évitez de l'utiliser dans ce type d'environnement.

Lors d'une utilisation dans un environnement à basse température, le démarrage peut être plus lent ou la durée de fonctionnement de la batterie peut diminuer. L'ordinateur consomme de l'énergie lorsque le disque dur se réchauffe pendant le démarrage. Par conséquent, si vous utilisez l'alimentation sur batterie et si la charge restante est faible, il se peut que l'ordinateur ne démarre pas.

*21 Le fonctionnement de cet ordinateur n'est pas garanti sauf pour le système d'exploitation pré-installé et le système d'exploitation installé en utilisant la récupération du disque dur et le disque de récupération.

*22 Ce système est pré-installé avec le logiciel Windows® 7 Professional et est accompagné d'une licence pour le logiciel Windows 8.1 Pro. Vous ne pouvez utiliser qu'une version de logiciel Windows à la fois. Le passage entre les versions requiert de désinstaller une version pour installer l'autre.

*23 Doit être installé avant l'utilisation.

*24 Pour continuer à utiliser ce logiciel après la fin de l'essai, acheter une licence en suivant les instructions à l'écran.

*25 Pour plus d'informations sur Wireless Manager, reportez-vous aux instructions supplémentaires par la procédure suivante.

Windows 8.1

① Effleurez du milieu de l'écran d'accueil vers le haut. ② Cliquez sur [Exécuter] sous "Système Windows", saisissez "c:\util\wlprjct\Supplementary Instructions.pdf" puis cliquez sur [OK].

Windows 7 Cliquez sur (Démarrer) et saisissez "c:\util\wlprjct\Supplementary Instructions.pdf" dans [Rechercher les programmes et fichiers], puis appuyez sur Entrée.

*26 Uniquement pour les modèles équipés d'un lecteur de codes barres. *27 Uniquement pour les modèles équipés d'un GPS ou d'un WAN sans fil. *28 Exécutez sur le disque de récupération Windows 7 Vous pouvez également exécuter sur la récupération de disque dur. *29 Taux maximum de transfert de données de normes de réseau local sans fil. Les vitesses réelles peuvent varier.

Pour l'Europe

Panasonic System Communications Company Europe (ci-après dénommée « Panasonic ») s'engage à réparer ce produit (à l'exception du logiciel, qui est traité dans une autre section de cette garantie) à l'aide de pièces neuves ou rénovées, à compter de la date d'achat, en cas de défaut de matériel ou de fabrication. Cette garantie s'applique uniquement à tout nouveau Toughbook acheté dans la région économique européenne, en Suisse et en Turquie.

Panasonic (ou son prestataire de services) s'efforce de réparer votre équipement dans un délai de 48 heures à compter de sa réception dans notre centre de service.

Des frais supplémentaires peuvent être facturés pour toute livraison vers des pays n'appartenant pas à l'Union européenne. Panasonic mettra tout en œuvre pour assurer ce service.

Cette garantie couvre uniquement les défaillances dues à un défaut de matériel ou de fabrication survenant lors d'une utilisation normale du produit pendant la durée de l'accord de service. Les durées applicables sont énumérées ci-dessous. En cas de remplacement du produit (ou de l'une de ses pièces), Panasonic transférera à son client la propriété du produit (ou de la pièce) de remplacement, et le client cédera le produit (ou la pièce) remplacé(e) à Panasonic.

Durée de l'accord de service – commence à la date d'achat initiale

• Toughbooks (et chaque accessoire inclus dans le package d'origine, à l'exception de la batterie) – 3 ans
• Toughpads (et chaque accessoire inclus dans le package d'origine, à l'exception de la batterie) – 3 ans
• Accessoires inclus dans le package d'origine – 3 ans
• Périphériques supplémentaires fabriqués par Panasonic – 1 an
• Batteries – 6 mois. La garantie Panasonic couvre les batteries pendant six mois. Une batterie est considérée comme acceptable si elle conserve 50 % de sa capacité de charge pendant la période de garantie. Si une batterie nous est retournée dans le cadre de ce contrat et qu'un test détermine que sa capacité de charge est supérieure à 50 %, elle sera retournée avec une facture correspondant au prix de détail d'une batterie neuve.

Cette garantie s'applique uniquement à l'acheteur d'origine. Un reçu ou une preuve d'achat indiquant la date d'achat sera exigé avant toute intervention couverte par cette garantie.

Limites et exclusions :

Cette garantie ne couvre pas et sera considérée comme nulle et non applicable en cas de :

• Écran LCD cassé ou fissuré.
• Pixels défectueux sur l'écran de l'ordinateur et l'écran LCD (inférieur à 0,002 %).
• Dommage attribuable au feu, vol ou cas de force majeure.
• Dommage causé par des influences environnementales (orage électrique, champ magnétique, etc.).
• Dommage non causé au cours d'une utilisation normale du produit.
• Dommage uniquement cosmétique et n'affectant pas la fonctionnalité du produit : usure, égratignures ou traces de choc.
• Défaillances causées par un tiers produit non supporté par Panasonic.
• Défaillances résultant d'une altération, dommage accidentel, sinistre, mauvaise utilisation, abus ou négligence.
• Introduction d'un liquide ou tout autre corps étranger dans l'ordinateur.
• Installation, opération ou maintenance illégitime.
• Mauvaises connexions à un périphérique.
• Mauvais réglage des contrôles comme le réglage des fonctions de l'ordinateur.
• Modification ou service effectué par toute personne autre que Panasonic ou son Prestataire de Service autorisé.
• Produits utilisés pour des locations à court terme ou des équipements en leasing.
• Produits dont le numéro de série a été enlevé rendant toute identification de la garantie impossible à déterminer clairement.

Garantie Standard Limitée CE PRODUIT N'EST PAS PRÉVU POUR UNE UTILISATION EN TANT QUE (OU PARTIE DE) MATÉRIELS/ÉQUIPEMENTS NUCLÉAIRE, MATÉRIELS DE CONTRÔLE DU TRAFIC AÉRIEN OU DE POSTE DE PILOTAGE. PANASONIC N'ACCEPTERA AUCUNE RESPONSABILITÉ POUR TOUT INCIDENT RÉSULTANT DE L'USAGE DE CE PRODUIT POUR L'UNE DES FONCTIONS ÉNONCÉES CI-DESSUS.

Il n'y a aucune garantie expresse autre que celle listée ci-dessus.

Nous recommandons à nos clients de sauvegarder leurs données avant d'envoyer leur Toughbook à un prestataire de service autorisé par Panasonic.

Panasonic ne sera pas tenu responsable de la perte de données ou de tous autres dommages accessoires ou immatériels résultant de l'utilisation de ce produit, ou dérivant de toute violation de cette garantie. Toutes garanties expresses et tacites, incluant les garanties de qualité satisfaisante et d'aptitude à un usage particulier, sont limitées à la durée de garantie applicable définie plus haut. Panasonic ne peut être tenu responsable pour tout dommage indirect, perte particulière ou dommage immatériel (incluant, sans limitation, toute perte ou profit) dérivant de l'utilisation de ce produit ou de toute violation de cette garantie.

Cette garantie limitée vous confère des droits spécifiques et vous avez peut-être d'autres droits qui peuvent varier d'un pays à un autre. Vous devez consulter les lois applicables à votre pays pour une détermination complète de vos droits. Cette garantie limitée vient en addition de, et n'affecte en aucun cas, tout autre droit dérivant d'un contrat de vente ou de la loi.

Support de stockage des données

Le support de stockage des données est le média sur lequel le système d'exploitation, les pilotes et programmes installés à l'origine par Panasonic sur l'unité de base sont stockés. Ce média est fourni d'origine avec tout Toughbook.

Panasonic garantit seulement que le(s) disque(s) ou tout autre support sur lequel les Programmes sont fournis vous seront livrés sans aucun défaut de matériel ou d'ouvrage sous des conditions normales d'utilisation, et ce pour une période de 60 jours à partir de la date de livraison, comme en témoignera votre preuve de livraison.

Ceci est l'unique garantie que vous fait Panasonic. Panasonic ne garantit en aucun cas que les fonctions des Programmes seront adaptées à vos attentes ou que l'opération du programme restera ininterrompue ou sans erreur.

L'entière responsabilité de Panasonic et votre remède exclusif sous cette garantie sera limité au remplacement, dans l'Union européenne, de tout disque ou tout autre support défectueux retourné au centre de service autorisé par Panasonic, accompagné d'une preuve de livraison, et ceci pendant la durée de l'accord de garantie susmentionnée.

Panasonic n'a aucune obligation pour tout défaut concernant le disque (ou tout autre média sur lequel les programmes sont fournis) résultant du stockage par le client, ou pour tout défaut ayant été causé soit par une utilisation autre que sur le produit ou dans des conditions environnementales autres que celles spécifiées par Panasonic, soit par altération, accident, mauvaise utilisation, abus, négligence, mauvais traitement, mauvaise application, installation, mauvais réglages des fonctions, maintenance impropre, modification ou dommage attribuable à des cas de force majeure. De plus, Panasonic n'a aucune obligation concernant tout défaut sur le disque ou tout autre média si vous avez modifié, ou tenté de modifier l'un des programmes.

La durée des garanties tacites, s'il en est, est limitée à soixante jours.

Logiciel préinstallé

Cette garantie s'applique seulement au logiciel préinstallé par Panasonic, et non à ceux installés par une tierce partie ou un agent commercial.

Panasonic et ses fournisseurs ne donnent aucune garantie, expresse, tacite ou légale, en ce qui concerne le logiciel fourni avec le produit et licencié à l'acheteur, sa qualité, performance, qualité marchande, ou aptitude à un usage particulier. Panasonic ne garantit pas que les fonctions du logiciel soient ininterrompues ou dénuées d'erreurs. Panasonic n'assume aucun risque ni aucune responsabilité pour tout dommage, incluant, sans limitation, tous dommages particuliers, accessoires, immatériels ou punitifs dérivant d'une violation de la garantie ou du contrat, d'une négligence ou de toute autre issue légale, incluant mais sans limitation, la perte de fonds commerciaux, de profits ou de revenus, la perte de l'usage des programmes ou des produits ou de tout autre équipement associé, le coût du capital, le coût de tout équipement de substitution, matériel ou services, le coût dû à l'improductivité, ou les réclamations de toute autre partie s'occupant de tels dommages.

Certains pays ne permettent pas l'exclusion ou la limitation des dommages accessoires ou immatériels, ou la limitation de la durée d'une garantie tacite, les limites et exclusions exprimées ci-dessus peuvent donc n'avoir aucune application à votre cas.

Cette garantie limitée vous confère des droits spécifiques, mais il est aussi possible que vous ayez d'autres droits variant d'un pays à l'autre. Nous vous conseillons de consulter les lois applicables à votre pays pour une détermination complète de vos droits.

Contacts

Adresse

Panasonic System Con

Company Europe

Panasonic Manufacturing U.K. Ltd.

Service d'assistance

Service en anglais [phone]

Service en allemand [phone]

Service en espagnol [phone]

Service en français [phone]

Service en italien [phone]

Adresse e-mail [e-mail]

Service en hongrois [phone]

Service en polonais [phone]

Service en Roumain [phone]

Service en tchèque [phone]

Service en Slovaque [phone]

Adresse e-mail [e-mail]

Paiements

[e-mail]

Panasonic Corporation

Osaka, Japon

Nom et adresse de l'importateur en application de la Législation de l'UE

Panasonic System Communications Company Europe, Panasonic Marketing Europe GmbH

Hagenauer Straße 43

65203 Wiesbaden

Allemagne

Imprimé au Royaume-Uni

UK0214-0

CPE02827ZA
