Type d'appareil	Projecteur
Correction géométrique	Oui
Compatibilité	Non précisé
Usage recommandé	Environnement domestique et professionnel
Norme de sécurité	Classe B
Conformité électrique	JIS C 61000-3-2
Langues supportées	Multilingue
Guide d'installation	Inclus
Manuel utilisateur	Disponible en ligne
Correction d'image	Correction géométrique
Source d'alimentation	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Connectivité	Non précisé
Résolution supportée	Non précisé
Technologie d'affichage	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - YA-S10 CALOR

Comment utiliser le CALOR YA-S10 correctement ?

Pour utiliser le CALOR YA-S10, remplissez le réservoir d'eau, branchez l'appareil, sélectionnez la température souhaitée et appuyez sur le bouton de mise en marche. Attendez que le voyant indique que l'appareil est prêt avant de commencer.

Que faire si le CALOR YA-S10 ne chauffe pas ?

Vérifiez si l'appareil est correctement branché et que le réservoir d'eau est plein. Assurez-vous également que la température est réglée correctement. Si le problème persiste, contactez le service après-vente.

Comment nettoyer le CALOR YA-S10 ?

Pour nettoyer le CALOR YA-S10, débranchez l'appareil et laissez-le refroidir. Essuyez l'extérieur avec un chiffon humide. Pour le réservoir, videz-le et rincez-le à l'eau claire. Ne plongez pas l'appareil dans l'eau.

Quelle est la capacité du réservoir du CALOR YA-S10 ?

Le réservoir du CALOR YA-S10 a une capacité de 0,25 litre.

Le CALOR YA-S10 peut-il être utilisé sur tous les types de tissus ?

Le CALOR YA-S10 est conçu pour être utilisé sur la plupart des tissus, mais il est recommandé de faire un essai sur une petite zone peu visible pour éviter d'endommager des tissus délicats.

Que faire si de l'eau coule de l'appareil ?

Si de l'eau s'écoule, cela peut être dû à un remplissage excessif du réservoir ou à un mauvais positionnement de l'appareil. Assurez-vous de ne pas dépasser la limite de remplissage et d'utiliser l'appareil sur une surface plane.

Comment stocker le CALOR YA-S10 après utilisation ?

Après utilisation, débranchez l'appareil, laissez-le refroidir complètement, videz le réservoir d'eau et rangez-le dans un endroit sec et frais, loin de la lumière directe du soleil.

Le CALOR YA-S10 a-t-il une fonction d'arrêt automatique ?

Oui, le CALOR YA-S10 est équipé d'une fonction d'arrêt automatique qui se déclenche lorsque l'appareil est trop chaud ou lorsque le réservoir est vide pour garantir votre sécurité.

MODE D'EMPLOI YA-S10 CALOR

Consignes de sécurité. F-3

Précautions d'emploi F-8

Présentation de la YA-S10. F-10

Déballage. F-10

Préparats. F-11

Projecteurs pris en charge. F-11

Installation des projecteurs... F-11

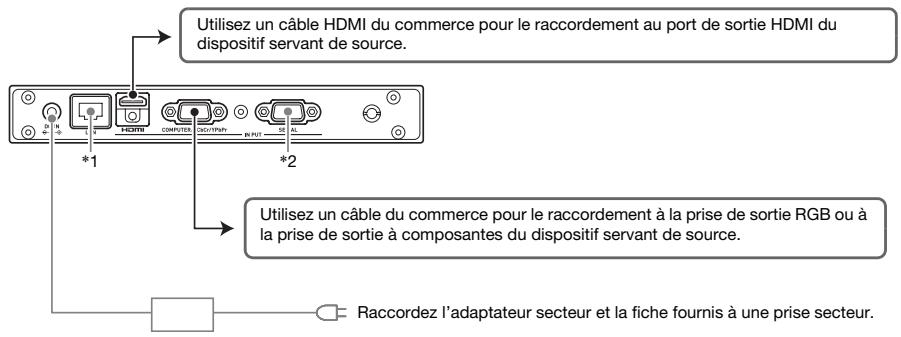

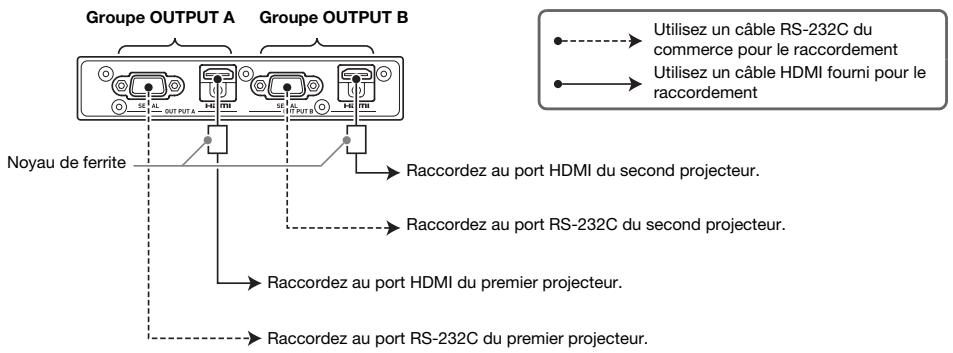

Câblage. F-12

Préparation des télécommandes.. F-13

Configuration des réglages initiaux du(des) projecteur(s) raccordé(s) à la boîte de commande.... F-13

Configuration des réglages initiaux de la boîte de commande.... F-14

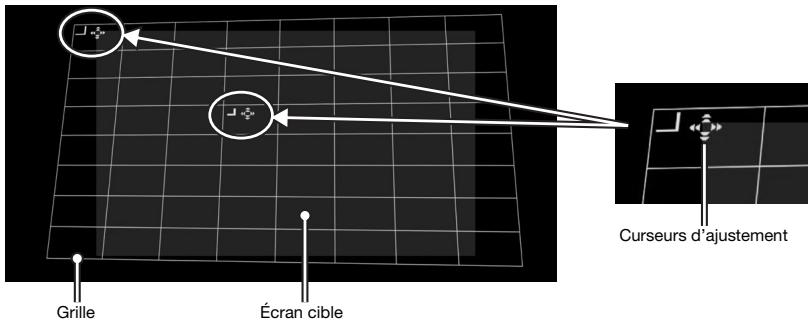

Réglage de la position du(des) projecteur(s). F-15

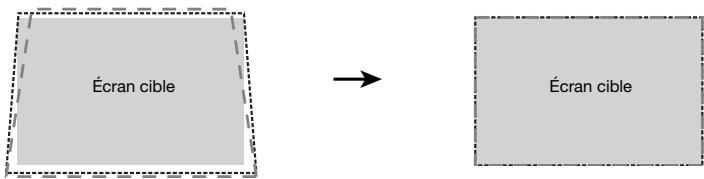

Adaptation de l'image à l'écran de projection.. F-18

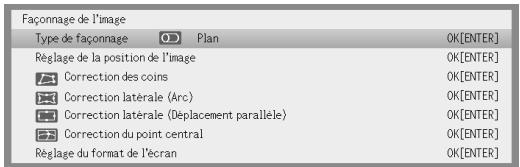

Utilisation des fonctions de façonnage. F-24

Type de façonnage : Plan. F-24

Type de façonnage: Cylindre 1 ou Cylindre 2. F-25

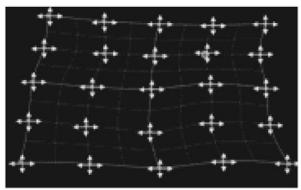

Type de façonnage: Style libre. F-26

Correction détaillée F-27

Réglage du format de l'image projetée.. F-30

Utilisation après les préparatifs. F-31

Fiche technique du produit. F-32

Termes et conventions

Le terme « Système de projecteurs » dans ce manuel désigne les systèmes suivants.

Le système de projection double XJ-SK600. Le système de projection double XJ-SK650. Les systèmes de projecteurs comprenant la boîte de correction géométrique YA-S10 raccordée à un ou deux projecteurs CASIO disponibles séparément.

Remarque

• Certains modèles décrits dans ce manuel peuvent ne pas être commercialisés dans certaines régions géographiques.

Documentation de l'utilisateur

Ce manuel explique comment raccorder un projecteur (ou des projecteurs) à la boîte de correction géométrique YA-S10 (désignée par le terme « Boîte de commande » dans ce manuel) et comment utiliser les fonctions de « façonne » pour façonner et ajuster les images projetées sur différents types d'écrans cibles. Ce manuel couvre les tâches nécessaires pour activer la commande du ou des projecteurs avec la Boîte de commande.

• Pour les informations sur le fonctionnement du système de projecteurs après sa configuration, reportez-vous au Mode d'emploi de la YA-S10, téléchargeable depuis le site suivant.

• HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques commerciales ou des marques déposées de HDMI Licensing, LLC.
• Crestron est une marque déposée de Crestron Electronics, Inc. des États-Unis.
• Les autres noms de sociétés et de produits peuvent être soit des marques déposées soit des marques commerciales de leurs détenteurs respectifs.
• Le contenu de ce Mode d'emploi est susceptible d'être changé sans avis préalable. La copie, partielle ou complète, de ce manuel est formellement interdite. Vous pouvez utiliser ce manuel dans un but personnel. Tout autreemploi est soumis à l'autorisation de CASIO COMPUTER CO., LTD. CASIO COMPUTER CO., LTD. ne peut être tenu pour responsable des préjudices commerciaux ou des réclamations de tiers résultat de l'emploi de ce produit ou de ce manuel. CASIO COMPUTER CO., LTD. ne peut etre tenu pour responsable des pertes ou prejudices commerciaux dus a l'effacement de données resultant d'un dysfonctionnement ou de la réparation de ce produit, ou dus a un autre probleme.
• Les écrans figurant dans ce manuel servent à titre d'exemples et peuvent ne pas correspondre exactement aux écrans s'affichant sur le produit proprement dit.

Consignes de sécurité

Merci d'avoir acheté ce produit CASIO. Veuillez lire attentivement ces « Consignes de sécurité » avant de l'utiliser. Après avoir lu ce Mode d'emploi, conservez-le à portée de main pour toute référence future.

Symboles de sécurité

Différents symboles de sécurité sont utilisés dans le Mode d'emploi et sur le produit proprement dit. Ils ont pour but de signaler les risques de blessures et de dommages matériels et de protégérer l'utilisateur et les tiers. La signification de chaque de ces symboles est indiquée en détail dans ce qui suit.

Danger	Ce symbole indique une information qui, si elle est ignorée ou mal appliquée, create un risque de mort ou de blessure grave.
Avertissement	Ce symbole indique une information qui, si elle est ignorée ou mal appliquée, peut creator un risque de mort ou de blessure grave.
Attention	Ce symbole indique une information qui, si elle est ignorée ou mal appliquée, create un risque de blessure ou de dommage matériel.

Exemples de symboles

Un triangle indique une situation à laquelle il faut faire particulièrement attention. Le symbole ci-contre indique, par exemple, qu'il faut faire attention aux chocs électriques.

Un cercle barré indique une chose qu'il ne faut pas faire. Le symbole à l'intérieur du cercle désigne l'opération interdite. Le symbole ci-contre indique, par exemple, que vous ne devez pas essayer de démonter l'appareil.

Un cercle noir indique une chose qu'il faut faire. Le symbole à l'intérieur du cercle désigne l'opération recommandée. Le symbole ci-contre indique, par exemple, que vous devez débrancher le cordon d'alimentation de la prise murale.

Avertissement

Lors de la vente du système de projecteurs XJ-SK600/XJ-SK650, il est tenu pour acquis que l'installation sera effectuée par des spécialistes possédant une expérience et des connaissances technologiques adéquates. Ne laissez pas installer votre système de projecteurs par des amateurs. Ceci crée un risque d'accidents et d'autres problèmes.

Ne vous appuyez pas et ne montez pas sur tout système de projecteurs. Il pourrait tomber et, de ce fait, causer un incendie, un choc électrique et des blessures.

Inspectez régulièrement le coffret, la boîte de commande et les projecteurs pour vous assurer qu'ils ne sont pas instables ou que des vis ne sont pas desserrées. Lorsqu'un système de projecteurs instable ou avec des vis desserrées est utilisé, le coffret ou les composants peuvent se renverser ou tomber, créant un risque d'incendie, de choc électrique et de blessures.

Lorsque le système de projecteurs est installé, ne jamais desserrer les boulons, les vis ni les écrous. Ceci crée un risque d'incendie et d'autres problèmes.

Nettoyage de l'intérieur du système de projecteurs

L'accumulation de poussière à l'intérieur du système de projecteurs crée à long terme un risque d'incendie et d'accident, et peut réduire la luminosité de la projection. Demandez au revendeur original ou au contact spécifique pour les réparations de nettoyer l'intérieur du système de projecteurs (le nettoyage n'est pas gratuit).

Fumée, odeur, chaleur et autres anomalies

Si vous deviez remarquer de la fumée, une odeur étrange ou toute autre anomalie, cessez immédiatement d'utiliser le système de projecteurs.

Continuer d'utiliser le projecteur dans cet état présente un risque d'incendie et de choc électrique. Prenez immédiatement les mesures suivantes.

1. Débranchez le système de projecteurs.
2. Contactez le revendeur original ou un service après-vente agréé CASIO.

Dysfonctionnement

Cessez immédiatement d'utiliser le système de projecteurs si l'affichage semble anormal, ou bien si une autre anomalie se présente bien que vous utilisez correctement le système de projecteurs. Continuer d'utiliser le projecteur dans cet état présente un risque d'incendie et de choc électrique. Prenez immédiatement les mesures suivantes.

1. Eteignez le système de projecteurs.
2. Débranchez le système de projecteurs.
3. Contactez le revendeur original ou un service après-vente agréé CASIO.

Cordon d'alimentation

Un mauvais emploi du cordon d'alimentation crée un risque d'incendie et de choc électrique.

Veillez à toujours prendre les précautions suivantes.

• Veillez à n'utiliser que les accessoires fournis avec le système de projecteurs. Utilisez toujours une source d'alimentation ayant la tension spécifiée pour le système de projecteurs.
• Ne surchargez pas la prise en branchant plusieurs appareils dessus.
• Ne placez pas le cordon d'alimentation près d'un poêle.
• N'utilisez pas le cordon d'alimentation fourni avec le système de projecteurs pour un autre appareil.
• Ne branchez pas le système de projecteurs sur une prise utilisée par d'autres apparei
• N'utilisez jamais le cordon d'alimentation sans l'avoir déroulé précédemment.
• Branchez le cordon d'alimentation sur une prise d'accès facile, pour pouvoir débrancher rapidement le système de projecteurs, sans incidence.

Un cordon d'alimentation endommagé crée un risque d'incendie et de choc électrique.

Veillez à toujours prendre les précautions suivantes.

• Ne posez jamais d'objets lourds sur le cordon d'alimentation et n'exposez jamais le cordon à la chaleur. Assurez-vous que le cordon d'alimentation n'est pas coincé entre le mur et l'étagère ou la table où se trouve le système de projecteurs, et ne recouvrez jamais le cordon d'alimentation d'un coussin ou d'un objet. N'essayez jamais de modifier le cordon d'alimentation, ne le laissez pas s'endommager et ne le soumettez pas à une tension excessive.
• Ne tordez pas le cordon d'alimentation et ne tirez pas dessus.

Ne touchez jamais le cordon d'alimentation ou la fiche avec des mains mouillées.

Ceci crée un risque de choc électrique.

• Lorsque vous utilisez le système de projecteurs dans le pays où vous l'avez acheté, utilisez toujours le cordon d'alimentation fourni avec. Si vous utilisez le système de projecteurs dans un autre pays, veillez à vous procurer et à utiliser un cordon adapté à la tension du courant de ce pays. Veillez aussi à prendre connaissance des normes de sécurité en vigueur dans ce pays.

Lorsque vous sortez, assurez-vous que le système de projecteurs ne se trouve pas à un endroit accessible aux animaux domestiques ou autres, et débranchez la fiche d'alimentation de la prise secteur. Un cordon d'alimentation mordu par un animal peut causer un court-circuit et un incendie.

Adaptateur secteur

Un emploi inadapté de l'adaptateur secteur crée un risque d'incendie et de choc électrique. Veillez à toujours prendre les précautions suivantes.

• Utilisez uniquement le type d'adaptateur secteur spécifique pour cette boîte de commande.
• N'essayez jamais d'utiliser l'adaptateur secteur fourni pour alimenter un autre type d'appareil. Utilisez toujours une source d'alimentation ayant la tension spécifiée pour l'adaptateur secteur.
• Ne surchargez pas une prise d'alimentation.

Un emploi inadapté du cordon d'alimentation crée un risque de blessure, d'incendie et de choc électrique. Veillez à toujours prendre les précautions suivantes.

• Ne posez jamais d'objets lourds sur le cordon d'alimentation et ne l'exposez pas à la chaleur. N'essayez jamais de modifier le cordon d'alimentation, et ne le soumettez pas à une tension excessive.
• Ne tordez jamais le cordon d'alimentation et ne tirez jamais dessus.
• Si le cordon d'alimentation ou la fiche devait être endommagé, contactez le revendeur original ou un service après-vente agréé CASIO.

Ne touchez jamais l'adaptateur secteur avec des mains mouillées. L'eau crée un risque de choc électrique.

Ne mouillez jamais l'adaptateur secteur. L'eau crée un risque d'incendie et de choc électrique.

Ne posez pas de vase ni de récipient contenant du liquide sur l'adaptateur secteur. L'eau crée un risque d'incendie et de choc électrique.

Eau et matière étrangère

Ne laissez pas tomber d'eau sur le système de projecteurs. L'eau crée un risque d'incendie et de choc électrique.

Ne posez pas de vase ni de récipient contenant de l'eau sur le système de projecteurs. L'eau crée un risque d'incendie et de choc électrique.

La pénétration d'eau, de liquide ou de matière étrangère (métal, etc.) dans le système de projecteurs crée un risque d'incendie et de choc électrique. Si quelque chose devait pénétrer à l'intérieur du système de projecteurs, prenez immédiatement les mesures suivantes.

1. Eteignez le système de projecteurs.
2. Débranchez le système de projecteurs.
3. Contactez le revendeur original ou un service après-vente agréé CASIO.

Démontage et modification

N'essayez jamais de démonter le système de projecteurs ni d'y apporter des modifications. Le système de projecteurs contient un grand nombre de composants sous haute tension, qui créent un risque de choc électrique et de brûlures. Notez aussi que les problèmes résultant des démontages ou modifications non autorisés du système de projecteurs ne seront pas couverts par la garantie et ne pourraient pas être réparés par CASIO.

Confiez tous les contrôles, réglages et réparations internes au revendeur original ou à un service après-vente agréé CASIO.

Chute et chic

L'utilisation du système de projecteurs après un dommage d'une chute ou à chacopresentsun risque d'incendie et de choc électrique. Prenez immédiatement les mesures suivantes.

1. Eteignez le système de projecteurs.
2. Débranchez le système de projecteurs.
3. Contactez le revendeur original ou un service après-vente agréé CASIO.

-Incinération

N'essayez jamais d'incinérer le système de projecteurs pour vous en débarrasser. Ceci peut causer une explosion pouvant entraîner un incendie et des blessures.

Ne posez jamais le système de projecteurs aux endroits suivants. Ceci crée un risque d'incendie et de choc électrique.

• Endroit soumis à de fortes vibrations.
• Endroit exposé à une grande quantité d'humidité ou de poussière.
• Dans une cuisine ou à un endroit exposé aux fumées grasses.
• Près d'un appareil de chauffage, sur un tapis chauffant ou à un endroit exposé à la lumière directe du soleil
• Endroit exposé à des températures extrêmes (Plage de températures de fonctionnement : 5°C à 35°C).

- Objets lourds

Ne posez jamais d'objets lourds sur le système de projecteurs et ne montez jamais dessus. Ceci crée un risque d'incendie et de choc électrique.

Eau

N'installez jamais le système de projecteurs à un endroit exposé aux projections d'eau, comme dans une salle de bains, etc.

N'installez jamais le système de projecteurs sur une surface instable ou sur une étagère élevée. Il pourrait tomber et blesser une personne.

- Utilisation du système de projecteurs sur un meuble à roulettes

Lorsque vous utilisez le système de projecteurs sur un meuble à roulettes, n'oubliez pas de bien bloquer les roulettes pour que le meuble ne bouge pas.

Foudre

Pendant les orages arrivés d'éclairs, ne touchez pas le cordon d'alimentation du système de projecteurs.

- Télécommande

N'essayez jamais de démonter la télécommande ni de changer ses pièces. Ceci crée un risque de choc électrique, de brûlures et de blessures. Confiez tous les contrôles, réglages et réparations internes au revendeur original ou à un service après-vente/agréé CASIO.

Ne mouillez jamais la télécommande. L'eau crée un risque d'incendie et de choc électrique.

Cordon d'alimentation

Un mauvais emploi du cordon d'alimentation crée un risque d'incendie et de choc électrique. Veillez à toujours prendre les précautions suivantes.

• Pour débrancher le projecteur, saisissez la fiche et ne tirez pas sur le cordon d'alimentation.
• Insérez la fiche à fond dans la prise secteur.
• Après avoir utilisé le système de projecteurs, débranchez-le de la prise secteur.
• Débranchez le système de projecteurs de la prise secteur si vous prévoyez de ne pas l'utiliser pendant longtemps.
• Au moins une fois dans l'année, débranchez la fiche et enlevez la poussière accumulée autour de ses broches avec un chiffon sec ou un aspirateur.
• N'utilise jamais de détergent pour nettoyer le cordon d'alimentation, en particulier la fiche et la prise.
• Avant de déplacer le système de projecteurs, éteignez-le et débranchez-le de la prise secteur.

Adaptateur secteur

Un employé inadéquat de l'adaptateur secteur crée un risque d'incendie et de choc électrique. Veillez à toujours prendre les précautions suivantes.

• Ne recouvrez jamais l'adaptateur secteur d'une couverture lorsqu'il est utilisé et ne le posez pas près d'un appareil de chauffage. La radiation de la chaleur peut être importante et causer une surchauffe au niveau de l'adaptateur secteur.
• Ne tirez jamais sur le cordon d'alimentation lorsqu'il vous débranchez l'adaptateur secteur. Saisissez la fiche.
• Insérez la fiche à fond dans la prise secteur.
• Débranchez l'adaptateur secteur avant de partir en voyage ou si vous ne l'utilisez pas pendant un certain temps. Au moins une fois dans l'année, débranchez la fiche et enlevez la poussière accumulée autour de ses broches avec un chiffon sec ou un aspirateur.
• N'utilisez jamais de détergent pour nettoyer le cordon d'alimentation, en particulier la fiche et la prise.

Sauvegarde de données importantes

Conservez toujours des copies manuscrites de toutes les données enregistrées dans la mémoire de la boîte de commande et/ou des projecteurs. Ces données peuvent être perdues à la suite d'une panne de courant, d'une réparation ou d'un autre problème.

Danger

Si du liquide d'une pile alcaline avait pénétré dans vos yeux, prenez immédiatement les mesures suivantes.

1. Ne vous frottez pas les yeux ! Lavez-vous les yeux avec de l'eau propre.
2. Contactez immédiatement un médecin. Ne pas prendre immédiatement de telles mesures peut entraîner la cécité.

Avertissement

Mal utilisées, les piles peuvent fuir et salir les parties environnantes, ou même exploser, créant ainsi un risque d'incendie et de blessure. Veillez à toujours prendre les précautions suivantes.

N'ouvrez jamais les piles et ne les court-circuitez pas. N'exposez jamais les piles à la chaleur et ne les jetez pas au feu. - Ne mélangez jamais des piles usées et des piles neuves. - Ne mélangez jamais différents types de piles. - Ne rechargez pas les piles. - Veillez à insérer les piles dans le bon sens.

Attention

Mal utilisées, les piles peuvent fuir et salir les parties environnantes, ou même exploser, créant ainsi un risque d'incendie et de blessure. Veillez à toujours prendre la précaution suivante.

Utilisez seulement le type de piles spécifique pour la télécommande.

- Piles usées

Enlevez les piles de la télécommande dès qu'elles sont usées.

• Enlevez aussi les piles si vous prévoyez de ne pas utiliser la télécommande pendant un certain temps.

Mise au rebut des piles

Pour la mise au rebut des piles usées, conformez-vous à la réglementation locale.

Attention

Lorsqu'une partie ou l'ensemble du système de projecteurs doit être mis au rebut, faites-le conformément aux lois, règles et réglementations en vigueur dans votre région.

• Ne regardez pas directement la lumière émise par un projecteur.
• Si vous deviez noter qu'une pièce était tombée du système de projecteurs, cessez immédiatement de l'utiliser et adressez-vous au revendeur original ou au contact spécifique pour les réparations.
• Pour toute information sur l'entretien d'un projecteur, reportez-vous au mode d'emploi du projecteur.
• N'utilisez et ne rangez jamais le projecteur aux endroits suivants. Le système de projecteurs risquerait de tomber en panne ou d'être endommagé.

Endroits exposés fréquemment aux charges électrostatiques. Endroits exposés à des températures extrêmes (« Environnement », page F-32). Endroits exposés à une grande quantité de fumée grasse ou à un autre type de fumée. Endroits exposés à humidité extrême (« Environnement », page F-32). Endroits soumis à des changements subits de température. Endroits exposés à une grande quantité de poussière. - Sur une surface branlante, inclinée ou instable. Endroits exposés aux projections d'eau.

• Evitez d'utiliser le système de projecteurs dans les situations suivantes. Le système de projecteurs risquerait de tomber en panne et d'être endommagé.
• N'utilisez pas le système de projecteurs dans un environnement exposé à une saleté
• Ne posez pas d'objets lourds sur le coffret recouvrant le système de projecteurs et ne laissez personne monter dessus.
• N'insérez pas et ne laissez pas tomber d'objets étrangers dans la boîte de commande et/ou les projecteurs du système de projecteurs.
• Ne posez pas de vases ni de recipients contenant du liquide sur le coffret recouvrant le système de projecteurs.
• Ne laissez jamais de piles usées longtemps dans la télécommande.

Les piles vides peuvent fuir. La fuite des piles peut entraîner un mauvais fonctionnement et des dommages.

Nettoyez avec un chiffon doux et sec.

Lorsque le projecteur est très sale, nettoyez-le avec un chiffon doux, imbibé d'une solution faible d'eau et de détergent neutre. Extrayez bien l'eau en excès avant d'essuyer le projecteur. N'utilisez jamais de diluant, benzène ou autre agent volatil pour nettoyer le projecteur. Les inscriptions risquent d'être effacées et le coffret de se déformer.

• Points éteints sur l'écran

Bien que la toute dernière des technologies numériques actuelles ait été utilisée dans la fabrication de ce système de projecteurs, certains points de l'écran peuvent ne pas s'éclairer. C'est normal et ne signifie pas que le projecteur fonctionne mal.

• Ne soumettez pas le coffret dans lequel est installé le système de projecteurs, ni aucun des composants du système de projecteurs, à des impacts pendant la projection.

La projection serait interrompue momentanément, et par la suite l'image pourrait perdre de sa couleur et une erreur se produire.

Si l'écran perd de sa couleur, re-sélectionnez la source devant être projetée avec la touche [INPUT] de la télécommande de la boîte de commande. L'image devrait retrouver sa couleur normale. Si ce n'est pas le cas, éteignez la boîte de commande puis rallumez-la. Si une erreur se produit, reportez-vous aux références suivantes.

• « Guide de dépannage » dans le « Mode d'emploi de la YA-S10 »
• « Indicateurs d'erreur et messages d'avertissement » dans le « Mode d'emploi » du projecteur

Conditions de la garantie

• Les réparations seront à votre charge si le système de projecteurs devait tomber en panne à la suite d'une utilisation continue (par exemple 24 heures de suite), d'une utilisation avec des objets se trouvant à moins de 30 cm du coffret, même si le système est toujours sous garantie.
• L'emploi du système de projecteurs à une température élevée ou à un endroit exposé à de grandes quantités de poussière, fumée grasse, fumée de tabac ou autres types de fumée peut augmenter la fréquence de remplacement du moteur optique et d'autres pièces. L'emploi du système de projecteurs dans de tels environnements vous obligera à faire remplacer plus souvent ces pièces, à vos propres frais. Pour le détail sur la fréquence de remplacement des pièces et les frais induits, adressez-vous au revendeur original ou au contact spécifique pour les réparations.

Présentation de la YA-S10

La boîte de commande YA-S10 est une commande de projecteurs. Ses caractéristiques et fonctions principales sont les suivantes.

Façonnage de l'image

Différentes fonctions vous permettent de façonner l'image projetée selon la surface de projection ciblée. Des corrections peuvent être apportées pour que les images apparaissent normales sur des surfaces courbes ou non planes.

Commande simultanée de deux projecteurs

La boîte de commande YA-S10 peut contrôler un ou deux projecteurs. Lorsque deux projecteurs sont raccordés, la boîte de commande YA-S10 peut les contrôler simultanément. Le contrôle d'un ou de deux projecteurs est pratiquement identique.

- Support de commande LAN filaire et rs-232c

Certaines fonctions de la boîte de commande se contrôlent depuis un dispositif externe (Contrôleur Creston, ordinateur, etc.).

Remarque

• Si vous possédez le système de projecteurs XJ-SK600 ou XJ-SK650, reportez-vous à la section « Déballage » du Guide d'installation du XJ-SK600 ou du XJ-SK650.

Lorsque vous déballez la YA-S10, vérifiez que tous les éléments suivants se trouvent bien dans le carton.

Boîte de commande - Télécommande (YT-200) Adaptateur secteur - Câbles HDMI × 2

Si vous possédez le système de projecteurs XJ-SK600 ou XJ-SK650, reportez-vous à la section « Préparatifs » du Guide d'installation du XJ-SK600 ou du XJ-SK650.

Projecteurs pris en charge

Vous pouvez raccorder un ou deux des modèles de projecteurs CASIO suivants à la boîte de commande.

XJ-M140, XJ-M145, XJ-M150, XJ-M155, XJ-M240, XJ-M245, XJ-M250, XJ-M255

XJ-H1600, XJ-H1650, XJ-H1700, XJ-H1750, XJ-H2600, XJ-H2650, XJ-ST145, XJ-ST155

XJ-A131, XJ-A141, XJ-A146, XJ-A241, XJ-A246, XJ-A251, XJ-A256*

• Le raccordement de ces modèles de projecteurs à la boîte de commande par une liaison RS-232C requiert un câble (YK-5) disponible en option.
• Lorsque deux projecteurs sont raccordés, ils doivent avoir la même résolution de sortie. Il est conseillé d'utiliser deux projecteurs de même méthode.
• Pour plus d'informations sur les projecteurs pris en charge, consultez le site CASIO.

Installation des projecteurs

Veillez à installer correctement le(s) projecteur(s) devant être raccordé(s) à la boîte de commande en vous référant à la documentation affériente.

Important!

• Lorsque vous avez installé la boîte de commande, le(s) projecteur(s) et l’écran de projection, sécurisez tous ces composants pour qu’ils ne risquent pas d’être déplacés pendant la projection. Si la position d’un projecteur, d’un réglage de zoom ou de mise au point d’un projecteur ou de l’écran change, tous les réglages devront être refaits depuis le début.

Câblage

Les prises sur les côtés et à l'arrière de la boîte de commande se raccordent à la source d'alimentation et aux dispositifs indiqués ci-dessous.

Côté de la boîte de commande : Raccordez un ou deux projecteurs.

Lorsque la boîte de commande est raccordée à un projecteur par un câble HDMI fourni, branche la fiche du câble la plus proche du noyau de ferrite sur le port HDMI de la boîte de commande.

Important!

• Si vous raccordez un seul projecteur, utilisez les prises du groupe OUTPUT A.
• Si vous raccordez deux projecteurs, le projecteur raccordé aux prises du groupe OUTPUT A est désigné comme « Projecteur A » et le projecteur raccordé aux prises du groupe OUTPUT B est désigné comme « Projecteur B ». Par la suite, lors du paramétrage et des réglages, la distinction sera faite entre Projecteur A et Projecteur B.

Arrière de la boîte de commande : Raccordez l'adaptateur secteur et le dispositif servant de source d'entrée.

1 Pour contrôler le système de projecteurs depuis un dispositif externe via un réseau LAN, utilisez un câble LAN du commerce pour relier cette prise à la prise LAN du dispositif externe. 2 Pour contrôler le système de projecteurs depuis un dispositif externe via une connexion RS-232C, utilisez un câble série (croisé) du commerce pour relier ce port au port série du dispositif externe.

Préparation des télécommandes

Insérez les deux piles de taille AAA fournies dans la télécommande (YT-200).

Pour permettre des piles en place : Ouvrez le couvercle des piles à l'arrière de la télécommande. Insérez les piles en vous assurant que les pôles (+ / -) sont orientés correctement. Finalement, remettez le couvercle des piles en place.

Important!

• Pour éviter d'user les piles, rangez la télécommande de sorte que ses touches ne soient pas enfoncées par inadvertance.
• Lorsque les piles sont vides, retirez-les dès que possible et remplacez-les par deux piles alcalines neuves de taille AAA.

Configuration des réglages initiaux du(des) projecteur(s) raccordé(s) à la boîte de commande

• Procédez de la façon suivante après avoir décidé de l'endroit où les dispositifs seront utilisés, raccordé les câbles et préparé les télécommandes.
• Si deux projecteurs sont raccordés à la boîte de commande, les opérations suivantes devront être effectuées sur chacun d'eux.

Effectuez les opérations suivantes avec la télécommande du projecteur. Notez qu'elles ne peuvent pas être effectuées avec la télécommande de la boîte de commande (YT-200).

Pour configurer les réglages initiaux du(des) projecteur(s).

1. Déposez le couvercle d'objectif du projecteur.
2. Allumez le projecteur.
3. Lorsque la projection commence, effectuez l'opération appropriée sur le projecteur pour obtenir une image nette.
4. Pour plus d'informations sur la mise au point, reportez-vous au Mode d'emploi fourni avec le projecteur.
5. Sur l'écran « Langue » qui apparaît, sélectionnez la langue que vous pouvez utiliser pour les menus.
6. Sur la télécommande, appuyez sur la touche [INPUT]. Dans la boîte de dialogue « Entrée » qui apparait, Sélectionnez « HDMI », puis appuyez sur la touche [ENTER].
7. Sur la télécommande, appuyez sur la touche [MENU] pour afficher le menu de configuration, puis effectuez les réglages suivants dans l'ordre indiqué.

Paramètre	Réglage
(1) Régliages des options 1 → Correction distorsion auto	Non
(2) Régliages d'écran → Correction distorsion	0
(3) Régliages d'écran → Ecran sans signal	Noir
(4) Régliages de l'entrée → Indication du nom du signal	Non
(5) Régliages des options 1 → Extinction auto	Non

• Si le système de projecteurs doit être utilisé dans une configuration au plafond inversée, sélectionnez « Oui » comme réglage pour « Réglages d'écran → Montage au plafond »
• Si le système de projecteurs doit être utilisé dans une configuration pour la rétroprojection (projection de l'arrière de l'écran), sélectionnez « Arrière » comme réglage pour « Réglages d'écran → Mode de projection ».
• Appuyez deux fois sur la touche [O] (Alimentation) pour éteindre le projecteur.

Configuration des réglages initiaux de la boîte de commande

Après avoir effectué les réglages initiaux du(des) projecteur(s), effectuez les réglages initiaux de la boîte de commande.

Effectuez les opérations suivantes avec la télécommande de la boîte de commande (YT-200). Notez que ces opérations ne peuvent pas être effectuées avec la télécommande du projecteur.

Pour configurer les réglages initiaux de la boîte de commande

1. Appuyez sur la touche [ALL] (ou la touche [1]) de la télécommande pour allumer la boîte de commande.
2. Le(s) projecteur(s) relié(s) à la boîte de commande s'allument aussi.
3. Sur la télécommande, appuyez sur la touche [MENU] pour afficher le menu de configuration.
4. Selon les réglages initiaux, les menus apparaissent en anglais.
5. Sélectionnez « Option Settings » puis « Language », et utilisez ensuite les touches [<] et [>] pour sélectionner la langue souhaitée.
6. Réglez les paramètres ci-dessous, si nécessaire. Pour le détail sur chaque paramètre, reportez-vous au « Mode d'emploi de la YA-S10 »
7. Réglages des options Mode Eco
8. Propriétés de l'image Mode Couleur
9. Réglages des options Numéros alimentation à distance
10. Ensuite, effectuez les opérations mentionnées dans « Réglage de la position du(des) projecteur(s) » (page F-15).

Marche/arrêt de la boîte de commande

La télécommande de la boîte de commande présente cinq touches d'alimentation. Quatre d'entre elles sont numérotées de [1] à [4] et la cinquième porte l'inscription [ALL]. Elles permettent d'allumer ou éteindre plusieurs boîtes de commande au même endroit.

• La touche [ALL] allume toutes les boîtes de commande.
• Les touches [1] à [4] contrôlent les boîtes de commande auxquelles un numéro a été affecté avec « Réglages des options → Numéros alimentation à distance ».

Réglage de la position du(des) projecteur(s)

Réglez l'angle du projecteur et la taille de l'image projetée de manière que l'image projetée soit juste du cadre de l'écran cible (l'écran ou la surface murale où l'image sera projetée après la configuration du système de projecteurs).

Si deux projecteurs sont raccordés à la boîte de commande, superposez leurs images de sorte qu'elles aient à peu près la même taille et la même position sur l'écran cible.

• Lorsque les réglages initiaux de la boîte de commande ont été configurés, effectuez les opérations suivantes.
• Pour savoir quel projecteur est le projecteur A et quel est le projecteur B, reportez-vous à « Cablage » (page F-12).

Effectuez les opérations suivantes avec la télécommande de la boîte de commande (YT-200). Notez que ces opérations ne peuvent pas être effectuées avec la télécommande du projecteur.

Pour régler la position du projecteur (des deux projecteurs)

1. Si vous avez coupé l'alimentation après avoir effectué toutes les opérations mentionnées dans « Pour configurer les réglages initiaux de la boîte de commande » (page F-14), allumez la boîte de commande.

Réglage 1: Alignez la position approximative

1. Mettez le couvercle d'objectif sur l'objet du projecteur B seulement pour que seule l'image du projecteur A soit projetée sur l'écran.
2. Réglez la position et la taille de l'image du projecteur A de manière à ce qu'elle sorte légèrement des bords de l'écran cible.

Effectuez les opérations suivantes.

(1) Réglez la position et l'orientation du projecteur A. (2) Réglez la taille de l'image du projecteur A.

1. Enlevez le couvercle d'objectif de l'objectif du projecteur B pour que son image soit projetée.
2. Réglez la position et la taille de l'image du projecteur B de manière à ce qu'elle sorte légèrement des bords de l'écran cible.

Effectuez les opérations suivantes.

(1) Réglez la position et l'orientation du projecteur B. (2) Réglez la taille de l'image du projecteur B.

1. Les images du projecteur A et du projecteur B étant projetées, répétez les points 3 et 5, si nécessaire, pour réduire la différence de forme entre les images du projecteur A et du projecteur B.

Réglage 2: Réglage précis avec le modèle de réglage

1. Sur la télécommande, appuyez sur la touche [CORRECT].
2. Dans le menu « Façonnage de l'image » qui apparait, Sélectionnez « Réglage de la position de l'image » puis appuyez sur la touche [ENTER].
3. Deux modèles de réglage sont projetés, un jaune pour le projecteur A et un bleu clair pour le projecteur B.
4. Ajustez les modèles pour qu'ils soient nets, si nécessaire.
5. Observe les modèles de réglage tout en réglant le projecteur A puis le projecteur B. Essayez d'obtenir les caractéristiques suivantes lorsque vous faites ces réglages.
6. Ajustez les lignes horizontales de la mire au centre du modè
7. Ajustez les lignes verticales de la mire au centre du modèle de réglage de sorte qu'elles soient au centre de l'écran.

Effectuez les opérations suivantes.

Projecteur A : Procédez de la même façon qu'au point 3 pour ajuster précisément le modèle de réglage du projecteur A.

Projecteur B : Procédez de la même façon qu'au point 5 pour ajuster précisément le modèle de réglage du projecteur B.

1. Sur la télécommande, appuyez sur la touche [BLANK].
2. Le modèle de réglage du projecteur B disparaît, laissant seulement le modèle de réglage (jaune) du projecteur A.
3. Tout en observant le modele de réglage du projecteur A, effectuez les ajustements verticaux indiqués ci-dessous.

(1) Réglez l'inclinaison verticale du projecteur A. (2) Réglez la taille de l'image du projecteur A.

La mire du modèle de réglage doit être au centre de l'écran cible et le bord extérieur du modèle de réglage doit justement sortir légèrement de l'écran cible, comme indiqué sur la figure ci-contre.

1. Appuyez sur la touche [BLANK] de la télécommande.
2. Le projecteur B projette de nouveau de sorte que les modèles de réglage du projecteur A et du projecteur B sont tous deux projétés.
3. Effectuez les opérations suivantes pour aligner le plus possible le modèle de réglage du projecteur B sur celui du projecteur A.

(1) Réglez l'inclinaison verticale du projecteur B. (2) Réglez la taille de l'image du projecteur B.

1. Lorsque le réglage est tel que souhaité, appuyez sur la touche [ESC] de la télécommande.
2. Les modèles de réglage du projecteur A et du projecteur B disparaissent et le menu « façonnage de l'image » est projeté.
3. Ensuite, effectuez les opérations mentionnées dans « Adaptation de l'image à l'écran de projection » (page F-18).

Important!

• À partir de maintenant, ne changez pas la position du(des) projecteur(s) ou de l'écran pendant les réglages, pas plus que le réglage du zoom ou de la mise au point. Si l'un d'eux est changé, revenez au point 2 de la méthode et refaites toutes les autres opérations.

Pour régler la position du projecteur (un projecteur)

1. Si vous avez coupé l'alimentation après avoir effectué toutes les opérations mentionnées dans « Pour configurer les réglages initiaux de la boîte de commande » (page F-14), allumez la boîte de commande.
2. Réglez la position et la taille de l'image du projecteur de manière à ce qu'elle sorte légèrement des bords de l'écran cible.

Effectuez les opérations suivantes.

(1) Réglez la position et l'orientation du projecteur. (2) Réglez la taille de l'image du projecteur.

1. Sur la télécommande, appuyez sur la touche [CORRECT].
2. Dans le menu « Façonnage de l'image » qui apparait, sélectionnez « Réglage de la position de l'image » puis appuyez sur la touche [ENTER].
3. Un modèle de réglage devrait apparaître.
4. Ajustez le modèle pour qu'il soit net, si nécessaire.
5. Tout en regardant le modele de réglage, faites les ajustements nécessaires en tenant compte des indications suivantes.
6. Ajustez la ligne verticale de la mire au centre du modèle de réglage de sorte qu'elle soit horizontale.
7. La mire du modèle de réglage doit être au centre de l'écran cible et le bord extérieur du modèle de réglage doit juste sortir légèrement de l'écran cible, comme indiqué sur la figure ci-contre.

Faites les mêmes ajustements qu'au point 2 de la procédure.

1. Lorsque le réglage est tel que souhaité, appuyez sur la touche [ESC] de la télécommande.
2. Le modèle de réglage disparaît et le menu « Façonnage de l'image » est projeté.
3. Ensuite, effectuez les opérations mentionnées dans « Adaptation de l'image à l'écran de projection » (page F-18).

Important!

• À partir de maintenant, ne changez pas la position du(des) projecteur(s) ou de l'écran pendant les réglages, pas plus que le réglage du zoom ou de la mise au point. Si l'un d'eux est changé, revenez au point 2 de la procédure et refaites toutes les autres opérations.

Adaptation de l'image à l'écran de projection

C'est le tout dernier des réglages. Vous faites ici des réglages qui façonnent les images projetées pour qu'elles s'adaptent à l'écran de projection sans subir de distorsion.

Types de façonnage

Le façonnage de l'image de projection permet de corriger la distorsion en trapèze résultant de la position de l'écran par rapport aux projecteurs, et la distorsion de l'image due à l'irrégularité de la surface de projection. Vous avez le choix entre les méthodes de façonnage indiquées ci-dessous.

Plan : Ce type de façonnage corrige principalement la distorsion en trapèze qui se produit lors de la projection sur une surface plane. Cylindre : Ce type de façonnage est idéal pour corriger la distorsion qui se produit lors de la projection sur des colonnes cylindriques et autres surfaces courbes. Il existe deux options pour un façonnage cylindrique. Cylindre 1 est destiné aux formes cylindriques verticales tandis que Cylindre 2 est destiné aux formes cylindriques horizontales. Style libre : Ce type de façonnage affiche une grille de 9 × 9 sur l'écran de projection. Vous pouvez atteindre l'image en déplaçant les intersections des lignes de la grille (jusqu'à 81 points) vers le haut, le bas, la gauche ou la droite. Utilisez ce type de façonnage lors de la projection sur une surface représentant de faibles irrégularités.

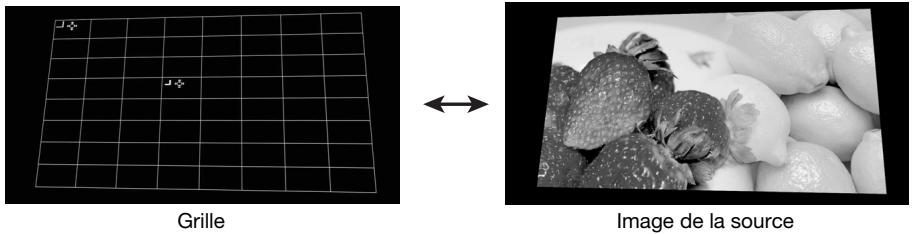

Changement de vue de l'image projetée pendant la façon d'une IMAGE (touche [IMAGE])

Quand vous êtes en train de réajuster une image projetée, vous pouvez utiliser la touche [IMAGE] pour basculer entre la grille ou l'image de la source.

Remarque

• Après avoir effectué les opérations mentionnées dans « Pour régler la position du projecteur (des deux projecteurs) » (page F-15), effectuez les opérations suivantes.
• Pour savoir quel est le projecteur A et quel est le projecteur B, reportez-vous à « Câblage » (page F-12).
• Procédez de la façon suivante en utilisant la télécommande de la boîte de commande.
• Si vous avez coupé l'alimentation après avoir effectué toutes les opérations mentionnées dans « Pour régler la position du projecteur (des deux projecteurs) » (page F-15), allumez la boîte de commande. Si une image est projetée, appuyez sur la touche [CORRECT] pour afficher le menu « Façonnage de l'image ».

1. Sélectionnez un réglage pour « Type de façonnage » selon le type de surface sur laquelle vous projetez.
2. Selon les réglages initiaux de la boîte, « Plan » est sélectionné comme « Type de façonnage »

Important!

• Les opérations mentionnées dans cet exemple partent du principe qu'une surface plane standard est utilisée comme écran de projection (écran cible), et que « Plan » est sélectionné pour « Type de façonnag age » (page F-24).
• Corrigez d'abord les coins.
• Les quatrecoins de l'image du projecteur A et de l'image du projecteur B doivent s'aligner exactement sur les quatre coins de l'écran cible.

Sur le menu « façonnage de l'image », sélectionnez « correction des coins », puis appuyez sur la touche [ENTER].

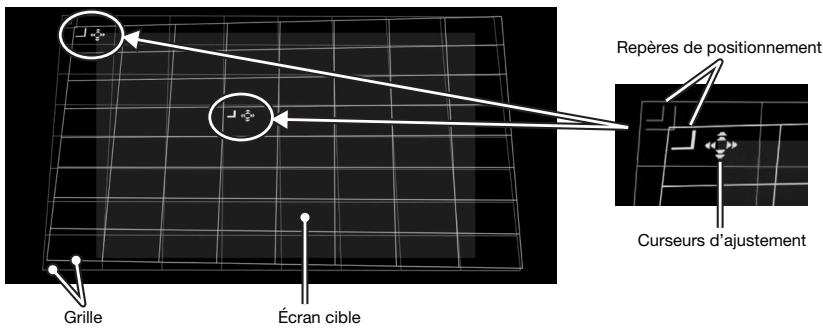

• Comme indiqué sur les illustrations d'écran ci-dessous, le projecteur A et le projecteur B projettent des grilles et des repères de positionnement. Les grilles et repères jaunes sont ceux de l'image du projecteur A et les grilles et repères bleu clair sont ceux de l'image du projecteur B.
• Des « Curseurs d'ajustement » apparaisent aussi dans le coin supérieur gauche de la grille jaune et un peu au-dessus et à gauche du centre de la grille. Ceci indique que la grille du projecteur A est actuellement sélectionnée pour le réglage. Effectuez les opérations nécessaires pour aligner l'image du projecteur A.

(2) Utilisez les touches [▲], [▼], [◀] et [▶] pour déplacer le coin supérieur gauche de la grille de sorte qu'il s'aligne sur le coin supérieur gauche de l'écran cible.

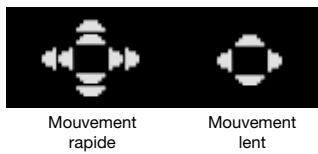

• Vous pouvez BASCULAR entre un mouvement lent et un mouvement rapide de la grille en appuyant sur la touche [CORRECT]. Le réglage actuel de la vitesse du curseur est indiqué par la forme du curseur, comme sur l'image ci-contre.
• Vous pouvez afficher ou masquer l'image du projecteur B en appuyant sur la touche [BLANK].

(3) Quand le coin supérieur gauche de l'image du projecteur A est à l'endroit souhaité, appuyez sur la touche [POSITION].

• Les curseurs d'ajustement se mettent à clignoter, ce qui signifie qu'ils peuvent être déplacés.

(4) Utilisez la touche [▶] pour amener le curseur d'ajustement clignotant sur le coin supérieur droit de l'image du projecteur A, puis appuyez sur la touche [CORRECT]. - Le curseur cesse de clignoter, ce qui indique que vous pouvez maintenant déplacer le coin supérieur droit de la grille. (5) Utilisez les touches [], [], [] et [] pour déplacer le coin supérieur droit de la grille de sorte qu'il s'aligne sur le coin supérieur droit de l'écran cible. (6) Répétez les points (3) à (5) ci-dessus pour aligner les coins inférieurs droit et gauche.

Remarque

• Les touches suivantes sont inactives lorsque l'image d'une source d'entrée est projetée : [▲], [▼], [▲], [▼], [CORRECT], [POSITION]. Pour plus d'informations sur la sélection de l'image projetée, reportez-vous à « Changement de vue de l'image projetée pendant le façonnement d'une image (Touche [IMAGE]) » (page F-18). (7) Lorsque l'alignement de l'image du projecteur A est comme vous le souhaitez, appuyez sur la touche [A B].
• Les curseurs d'ajustement d'image jaunes du projecteur A disparaisent et sont remplacés par les curseurs d'ajustement d'image bleu clair du projecteur B.

Alignez les quatre coins de l'image du projecteur B sur ceux de l'écran cible.

• Procédez de la même façon que pour l'image du projecteur A.

Lorsque l'alignement de l'image du projecteur B est comme vous le souhaitez, appuyez sur la touche [A B].

• Les curseurs d'ajustement d'image bleu clair du projecteur B disparaissent et sont remplacés par les curseurs d'ajustement d'image jaunes du projecteur A.

(10) Répétez les points (2) à (9) (en basculant sur un mouvement rapide ou lent avec la touche [CORRECT]) autant de fois que nécessaire pour obtenir un réglage précis.

Ajustez les images du projecteur A et du projecteur B jusqu'à ce que les conditions suivantes soient remplies.

• Les quatre coins des deux grilles sont le plus possible alignés sur les quatre coins de l'écran cible.
• La ligne épaisse jaune du repère de positionnement est entre les deux lignes fines bleues du repère de positionnement.

Mauvaise position

Bonne position

Pour quitter la correction des coins, appuyez sur la touche [ESC].

• Le menu « Façonnage de l'image » apparaît.
• Effectuez d'autres corrections si nécessaire.
• Lorsque « Plan » est sélectionné comme type de façonnage, vous pouvez aussi effectuer une « Correction latérale (Arc) », une « Correction latérale (Déplacement parallèle) » et une « Correction du point central ». Pour le détail, reportez-vous à « Correction détaillée » (page F-27).
• Si nécessaire, régalez le format de l'image projetée.

Pour le détail, reportez-vous à « Réglage du format de l'image projetée » (page F-30).

1. Lorsque l'image a été façonnée, affichez le menu « Façonnement de l'image », puis appuyez sur la touche [ESC].
2. La boîte de dialogue « Le façonnage de l'image va prendre fin. » contenant les deux options suivantes s'affiche.

Afficher les deux menus superposés.

Sélectionnez cette option lorsque les images du projecteur A et du projecteur B ont pu être alignées correctement. Cette option permet d'afficher les menus du projecteur A et du projecteur B en appuyant sur la touche [MENU].

Affiche un seul menu.

Sélectionnez cette option si les images du projecteur A et du projecteur B ne sont pas bien alignées (les menus superposés ne sont alors pas bien lisibles) et si vous pouvez les réaliser ultérieurement. Dans ce cas, seul le menu du projecteur A sera affiché.

1. Après avoir sélectionné l'option souhaitée, appuyez sur [ENTER].
2. Vous sortez de la boîte de dialogue et l'image de la source d'entrée est projetée.

Changement du mode d'affichage des menus

Si vous pouvez utiliser seulement le mode d'affichage des menus sélectionné au point 6 des opérations mentionnées dans « Pour façonner l'image de sorte qu'elle s'adapte à l'écran de projection », appuyez sur la touche [CORRECT] pour afficher le menu « Façonnage de l'image », puis appuyez sur la touche [ESC].

Utilisez la boîte de dialogue qui apparaît pour sélectionner l'option souhaitée, puis appuyez sur la touche [ENTER].

Remarque

• Après avoir effectué les opérations mentionnées dans « Pour régler la position du projecteur (un projecteur) » (page F-17), effectuez les opérations suivantes.
• Procédez de la façon suivante en utilisant la télécommande de la boîte de commande.
• Si vous avez coupé l'alimentation après avoir effectué toutes les opérations mentionnées dans « Pour régler la position du projecteur (un projecteur) » (page F-17), allumez la boîte de commande. Si une image est projetée, appuyez sur la touche [CORRECT] pour afficher le menu « Façonnage de l'image ».
• Sélectionnez un type de façonnage en fonction de la forme de l'écran cible.
• Selon les réglages initiaux de la boîte de commande, « Plan » est sélectionné comme « Type de façonne ».

Important!

• Les opérations mentionnées dans cet exemple partent du principe qu'une surface plane standard est utilisé comme écran de projection (écran cible), et que « Plan » est sélectionné pour « Type de faconnage ». Pour savoir ce qu'il faut spécifique dans le cas de surfaces de projection non planes, reportez-vous à « Utilisation des fonctions de faconnage » (page F-24).
• Corrigez d'abord les coins.
• Les quatrecoins de l'image projetée doivent être exactement alignés sur les quatre coins de l'écran cible.

Sur le menu « forme de l'image », Sélectionnez « Correction des coins », puis appuyez sur la touche [ENTER].

• Les grilles permettant de corriger les coins apparaisent.
• À ce moment, les « Curseurs d'ajustement » apparaisent dans le coin supérieur gauche de l'écran et un peu au-dessus et à gauche du centre de l'écran.

Utilisez les touches [▲], [▼], [«] et [»] pour déplacer le coin supérieur gauche de la grille de sorte qu'il s'aligne sur le coin supérieur gauche de l'écran cible.

• Vous pouvez BASCULER entre un mouvement lent et un mouvement rapide de la grille en appuyant sur la touche [CORRECT]. Le réglage actuel de la vitesse du curseur est indiqué par la forme du curseur, comme sur l'image ci-contre.

Mouvement rapide Mouvement lent

(3) Quand le coin supérieur gauche de l'image du projecteur est à l'endroit souhaité, appuyez sur la touche [POSITION]. - Les curseurs d'ajustement se mettent à clignoter, ce qui signifie qu'ils peuvent être déplacés. (4) Utilisez la touche [▶] pour amener le curseur d'ajustement clignotant sur le coin supérieur droit de l'image du projecteur, puis appuyez sur la touche [CORRECT]. - Le curseur cesse de clignoter, ce qui indique que vous pouvez maintenant déplacer le coin supérieur droit de la grille. (5) Utilisez les touches [], [], [] et [] pour déplacer le coin supérieur droit de la grille de sorte qu'il s'aligne sur le coin supérieur droit de l'écran cible. (6) Répétez les points (3) à (5) ci-dessus pour aligner les coins inférieurs droit et gauche.

Remarque

• Les touches suivantes sont inactives lorsque l'image d'une source d'entrée est projetée: [], [], [], [], [CORRECT], [POSITION]. Pour plus d'informations sur la sélection de l'image projetée, reportez-vous à « Changement de vue de l'image projetée pendant le façonnage d'une image (Touche [IMAGE]) » (page F-18). (7) Répétez les points (2) à (6) le nombre de fois nécessaire pour obtenir un alignement précis des quatre coins de l'image projetée sur les coins de l'écran cible.
• Pour le réglage précis, il vaut mieux utiliser le mouvement lent des curseurs d'ajustement (voir point 3-(2) ci-dessus). (8) Pour quitter la correction des coins, appuyez sur la touche [ESC].
• Le menu « Façonnage de l'image » apparaît.
• Effectuez les autres corrections si nécessaire.
• Lorsque « Plan » est sélectionné comme type de façonnage, vous pouvez aussi effectuer une « Correction latérale (Arc) », une « Correction latérale (Déplacement parallèle) » et une « Correction du point central ». Pour le détail, reportez-vous à « Correction détaillée » (page F-27).
• Si nécessaire, réglez le format de l'image projetée.

Pour le détail, reportez-vous à « Réglage du format de l'image projetée » (page F-30).

1. Lorsque l'image a été façonnée, affichez le menu « Façonnement de l'image », puis appuyez sur la touche [ESC].
2. L'image de la source d'entrée est projetée.

Cette section vous donne les détails sur ce qu'il faut faire lors de la sélection d'un des types de façonner expliqués dans « Types de façonner » (page F-18).

Important!

• Toutes les opérations mentionnées dans cette section présupposent que les procédures mentionnées dans « Réglage de la position du(des) projecteur(s) » (page F-15) et « Adaptation de l'image à l'écran de projection » (page F-18) ont été effectuées.
• Lorsque vous changez de type de façon, tous les changements appliqués avec le type précédent sont annulés.

Remarque

• Pour savoir quel est le projecteur A et quel est le projecteur B, reportez-vous à « Câblage » (page F-12).
• Effectuez les opérations mentionnées dans cette section avec la télécommande de la boîte de commande.

Type de façonnage : plan

Ce type de façonnage corige principalement la distorsion en trapèze qui se produit lors de la projection sur une surface plane.

Pour effectuer une correction avec « type de façonnage : plan

1. Appuyez sur la touche [CORRECT] pour afficher le menu de façonnement d'image.
2. Sélectionnez « Type de façonne » puis appuyez sur la touche [ENTER].
3. Sélectionnez « Plan » puis appuyez sur [ENTER].
4. Si des corrections antérieures ont été effectuées avec un autre type de façon, une boîte de dialogue contenant le message « Tous les changements vont être annulés. Voulez-vous continuer ? » apparait. Pour annuler le façon actuel et changer le type de façon, Sélectionnez « Oui », puis appuyez sur [ENTER].
5. coins », « Correction latérale (Arc)», « Correction latérale (Déplacement parallèle)», « Correction du point central ». Pour le détail sur ce que vous pouvez faire avec chaque paramètre du menu, reportez-vous à « Correction détaillée » (page F-27).
6. Si nécessaire, réglez le format de l'image projetée.
7. Pour le détail, reportez-vous à « Réglage du format de l'image projetée » (page F-30).
8. Lorsque l'image a été façonnée, affichez le menu « Façonnement de l'image », puis appuyez sur la touche [ESC].
9. L'image de la source d'entrée est projetée.

Type de façonnage : cylindre 1 ou cylindre 2

Ces types de façonnage sont de corriger la distorsion qui se produit lors de la projection sur des colonnes cylindriques et autres surfaces courbes. Utilisez « Cylindre 1 » pour les cylindres verticaux et « Cylindre 2 » pour les cylindres horizontalement.

Pour effectuer une correction avec « type de façonnage : cylindre 1 » ou « type de façonnage : cylindre 2

1. Appuyez sur la touche [CORRECT] pour afficher le menu de façonnage d'image.
2. Sélectionnez « Type de façon » puis appuyez sur la touche [ENTER].
3. Selon la forme de l'écran cible, sélectionnez « Cylindre 1 » ou « Cylindre 2 », puis appuyez sur la touche [ENTER].
4. Si des corrections antérieures ont été effectuées avec un autre type de façon, une boîte de dialogue contenant le message « Tous les changements vont être annulés. Voulez-vous continuer ? » apparait. Sélectionné « Oui » puis appuyez sur [ENTER].
5. coins », « Réglage de la base et des côtés », « Correction latérale (Arc) », « Correction du point central ».

Pour le détail sur ce que vous pouvez faire avec chaque paramètre du menu, reportez-vous à « Correction détaillée » (page F-27).

1. Si nécessaire, régalez le format de l'image projetée.

Pour le détail, reportez-vous à « Réglage du format de l'image projetée » (page F-30).

1. Lorsque l'image a été façonnée, affichez le menu « Façonnement de l'image », puis appuyez sur la touche [ESC].
2. L'image de la source d'entrée est projetée.

Type de façonnage : style libre

Ce type de façon affiche une grille de 9 × 9 sur l'écran de projection. Vous pouvez faxchner l'image en déplaçant les intersections des lignes de la grille (jusqu'à 81 points) vers le haut, le bas, la gauche ou la droite. Utilisez ce type de façon lors de la projection sur une surface représentant de faibles irrégularités.

Pour effectuer une correction avec « type de façonnage : style libre

1. Appuyez sur la touche [CORRECT] pour afficher le menu de façon d'image.
2. Sélectionnez « Type de façon » puis appuyez sur la touche [ENTER].
3. Sélectionnez « Style libre » puis appuyez sur la touche [ENTER].
4. Si des corrections antérieures ont été effectuées avec un autre type de façon, une boîte de dialogue contenant le message « Tous les changements vont être annulés. Voulez-vous continuer ? » apparait. Sélectionné « Oui » puis appuyez sur [ENTER].
5. Sur le menu « Façonnage de l'image », sélectionnez « Correction des points », puis appuyez sur la touche [ENTER].
6. Dans le sous-menu « Correction des points » qui apparait, sélectionnez « Correction 4 points », puis appuyez sur la touche [ENTER].
7. Une grille pour la correction de 4 points apparait.
8. Effectuez la correction des 4 points.

Pour le détail, reportez-vous à « Correction des points » à la page F-29. - Il est possible d'annuler toutes les corrections et de revenir aux positions initiales des quatre points. Pour le détail, reportez-vous à « Annulation des corrections » à la page F-29.

1. Si nécessaire, réglez le format de l'image projetée.
2. Pour le détail, reportez-vous à « Réglage du format de l'image projetée » (page F-30).
3. Lorsque l'image a été façonnée, affichez le menu « Façonnement de l'image », puis appuyez sur la touche [ESC].

L'image de la source d'entrée est projetée.

Correction détaillée

Cette section fournit des détails sur les différents types de correction pouvant être appliqués avec le menu « Façonnage de l'image ». Lorsque vous lancez la correction, une grille apparait sur l'image projetée. Les opérations mentionnées dans le tableau suivant peuvent être effectuées lorsque la grille est affichée.

Pour faire ceci :	Effectuez cette opération :
Amener le curseur d'ajustement sur un point ou une ligne	Utilisez les touches [▲] et [▼] pour un déplacement vertical. Utilisez les touches [▲] et [▼] pour un déplacement horizontal.
Basculer entre vitesse rapide et vitesse lente du curseur	Appuyez sur la touche [CORRECT].
Repositionner le curseur d'ajustement	Appuyez sur la touche [POSITION]. Le curseur d'ajustement se met à cligneter. Utilisez les touches [▲], [▼], [▲] et [▼] pour déplacer le curseur. ÀpRES avoir amélié le curseur d'ajustement à l'endetroit souhaité, appuyez sur la touche [CORRECT].
Basculer entre l'image du projecteur A et l'image du projecteur B.*	Appuyez sur la touche [A⇔B] :
Masquer la grille de l'image du projecteur qui n'est pas sélectionné.*	Appuyez sur la touche [BLANK].
Afficher le menu de façonne de l'image	Appuyez sur la touche [ESC].

• Cette opération n'est pas disponible si un seul projecteur est raccordé à la boîte de commande.

Utilisez-la pour ceci :

Réduire la distorsion en trapèze qui se produit lorsque l'écran n'est pas dans l'axe perpendiculaire aux projecteurs. Lors de la projection sur un écran rectangulaire horizontal, vous alignez les quatre coins de l'image projetée sur les coins de l'écran.

Fonctionnement :

Les quatre coins de l'image projetée peuvent être déplacés vers le haut, le bas, la gauche et la droite.

Utilisez-la pour ceci :

La même chose qu'avec la Correction des coins. Lorsque l'alignement des côtés de l'image projetée est très éloigné des côtés de l'écran, utilisez d'abord la Correction latérale (Déplacement parallèle) pour faire les réglages généraux, puis utilisez la Correction des coins pour faire des réglages plus précis.

Fonctionnement :

Les quatre coins de l'image projetée peuvent être déplacés vers le haut, le bas, la gauche et la droite.

Utilisez-la pour ceci :

Pour réduire la distorsion de l'image projetée qui se produit lors de la projection sur une surface ayant une forme convexe ou concave.

Fonctionnement :

Les points au centre du haut et du bas peuvent être déplacés ensemble verticalement et les points au centre des côtes gauche et droit peuvent être déplacés ensemble horizontalement. Une forme cintrée est obtenue sur le côté dont le point est déplacé.

Utilisez-la pour ceci :

Pour ajuster le point le plus haut d'une surface convexe ou le point le plus bas d'une surface concave lorsqu'il est décentré. Ce réglage s'effectue après la Correction latérale (Arc).

Fonctionnement :

Le point central de l'écran de projection peut être déplacé verticalement et horizontalement.

Utilisez-la pour ceci :

Pour réduire la distorsion de l'image projetée qui se produit lors de la projection sur une surface de forme cylindrique.

Lorsque Cylindre 1 est sélectionné comme type de façonne, le réglage vertical affecte les bases, tandis que le réglage horizontal affecte les côtés.

Lorsque Cylindre 2 est sélectionné comme type de façonne, le réglage vertical affecte les côtés, tandis que le réglage horizontal affecte les bases. (L'illustration ci-contre montre l'écran lorsque Cylindre 1 est sélectionné.)

Fonctionnement :

Les quatre positions de l'image projetée décrites ci-dessous peuvent être déplacées.

Cylindre 1 (cylindre vertical)

• Base supérieure: Peut être déplacée verticalement.
• Base inférieure: Peut être déplacée verticalement.
• Ligne centrale verticale latérale: Peut être déplacée horizontalement.
• Ligne 1/4 verticale et ligne 3/4 verticale latérales : Peuvent être rapprochées ou éloignées horizontalement de la ligne centrale verticale. Ces lignes se déplacent simultanément. Le déplacement de ces lignes change la courbe du côté en conséquence.

Cylindre 2 (cylindre horizontal)

• Base gauche: Peut être déplacée horizontalement.
• Base droite: Peut être déplacée horizontalement.
• Ligne centrale horizontale latérale: Peut être déplacée verticalement.
• Ligne 1/4 horizontale et ligne 3/4 horizontale latérales : Peuvent être rapprochées ou éloignées verticalement de la ligne centrale horizontale. Ces lignes se déplacent simultanément. Le déplacement de ces lignes change la courbe du côté en conséquence.

Utilisez-la pour ceci :

Pour réduire la distorsion de l'image projetée qui se produit lors de la projection sur une surface légèrement irrégulière, comme une lentille convexe ou concave, etc.

Fonctionnement :

La Correction 4 points est identique à la Correction des coins. Il est conseillé d'effectuer d'abord la Correction 4 points pour aligner les quatre coins de l'image projetée sur l'écran cible, puis d'effectuer d'autres types de correction dans l'ordre ascendant (9 points, 25 points, 81 points) pour affiner la correction. (L'illustration ci-contre montre l'écran lorsque la Correction 25 points est sélectionnée.)

Annulation des corrections

À tout moment pendant la correction de points (lorsque la grille est affichée), vous pouvez procéder de la façon suivante pour revenir aux positions initiales d'un point ou de tous les points corrigés avec un type particulier de correction (4 points, 9 points, 25 points ou 81 points).

Important!

• Lorsque deux projecteurs sont raccordés à la boîte de commande, l'opération suivante annule seulement les points corrigés sur l'écran du projecteur où vous effectuez la correction (Projecteur A ou Projecteur B).
• Si vous voulez annuler la correction d'un point particulier, amenez le curseur d'ajustement sur ce point.
• Si vous voulez annuler toutes les corrections pour un type particulier de correction de points, ignorez ce point.
• Appuyez sur la touche [ESC] pour afficher le menu « Façonnage de l'image »
• Sélectionnez « Annulation des corrections » puis appuyez sur la touche [ENTER].
• Le menu permettant de sélectionner le type d'annulation apparait.

Pour effectuer ce type d'annulation :	Sélectionné ce paramètre du menu :
Correction du point spécifique au point 1.	Point actuel
Corrections de tous les points avec le type de correction spécifique par le paramètre du menu, de même que toutes les corrections de points effectuées avec des types de correction plus détaillés*	Correction 4 points, Correction 9 points, Correction 25 points, Correction 81 points*
Toutes les corrections de points, quel que soit le type de correction	Tous les points

• L'option de menu qui apparaît correspond au type de correction que vous effectuiez lorsque vous avez affi aître. Si vous sélectionnez « Correction 25 points », toutes les corrections effectuées avec la Correction 25 points, de même que les corrections effectuées avec la Correction 81 points sont annulées.
• Appuyez sur la touche [ENTER] pour exécuter l'annulation.
• Vous sortez du menu et revenez à l'affichage de la grille.

Réglage du format de l'image projetée

Après avoir effectué les corrections, vous pouvez aussi régler le format de l'image projetée. Notez que ce réglage ne change pas le format de l'image source (qui détermine la façon dont l'image s'adapte à l'écran de projection) mais le format de l'image projetée. Effectuez les opérations mentionnées dans cette section avec la télécommande de la boîte de commande.

Réglage du format

1. Appuyez sur la touche [CORRECT] pour afficher le menu de façon d'image.
2. Sur le menu « Façonnage de l'image », Sélectionnez « Réglage du format de l'écran », puis appuyez sur la touche [ENTER].
3. Un modele de réglage circulaire apparait. Si le modele de réglage n'a pas la forme d'un cercle (s'il est ovale verticalément ou horizontally), effectuez les points suivants pour obtenir un cercle. Si le modele de réglage a la forme d'un cercle, appuyez deux fois sur la touche [ESC] pour sortir du réglage.

1. Sur le menu, sélectionnez « Ecran approprié » puis utilisez les touches [▲] et [▶] pour faire défiler le réglage et sélectionnez « Détection automatique », « 16:10 », « 16:9 » ou « 4:3 ».
2. Sélectionnez le réglage qui permet d'obtenir le cercle le plus parfait. Si aucun des réglages ne le permet, passez au point 4.
3. Sur le menu, sélectionnez « Réglage du format » puis utilisez les touches [▲] et [▶] pour ajuster le modèle jusqu'à ce que vous obtieniez un cercle.
4. Lorsque tout est comme vous le souhaitez, appuyez deux fois sur la touche [ESC] pour sortir du réglage.

Lorsque vous avez effectué les opérations mentionnées dans « Préparatifs » (page F-11), vous pouvez utiliser le système de projecteurs (boîte de commande plus un ou deux projecteurs) comme s'il s'agissait d'un seul projecteur. Effectuez les opérations mentionnées dans cette section avec la télécommande de la boîte de commande.

Pour allumer le système de projecteurs

Appuyez sur la touche [ALL]. La boîte de commande, le projecteur A et le projecteur B s'allument. Si votre installation comporte plusieurs boîtes de commande, appuyez sur la touche d'alimentation numérotée ([1] à [4]*) attribuée à la boîte de commande que vous pouvez allumer.

• Pour plus d'informations, voir « Pour configurer les réglages initiaux de la boîte de commande » (page F-14) et « Marche/Arrêt de la boîte de commande » (page F-14).

Pour changer la source d'entrée

Lorsque deux sources d'entrée, une HDMI et une RGB (ou à composantes) sont raccordées à la boîte de commande, vous pouvez utiliser la touche [INPUT] de la télécommande pour passer de l'une à l'autre. Suivez les instructions qui apparaissent dans la boîte de dialogue lorsque vous appuyez sur la touche.

Pour éteindre le système de projecteurs

Appuyez deux fois sur la touche [ALL] ou sur la touche d'alimentation numérotée ([1] à [4]) attribuée à la boîte de commande que vous pouvez éteindre.

Remarque

• Pour le détail sur l'utilisation du système de projecteurs, reportez-vous au « Mode d'emploi de la YA-S10 ».

Fiche technique du produit

Nom de modèle	YA-S10
Borres de la boîte de commande	Port HDMI : HDMI TYPE A (Sortie : 2 canaux, Entrée : 1 canal) Port série : D-Sub 9 broches (Sortie : 2 canaux, Entrée : 1 canal) Port RGB/composantes : Mini D-Sub 15 broches (Input : 1 canal) Port LAN : RJ-45 (Entrée : 1 canal)
Environnement	Température de fonctionnement : 5 à 35°C Humidité de fonctionnement : 20 à 80 % (sans condensation) Altitude de fonctionnement : 0 à 2000 mètres au-dessus du niveau de la mer
Alimentation	100 V CA 240 V CA, 50/60 Hz
Consommation (Tension nominale/Courant nominal)	12 V CC 1,3 A
Dimensions	Approximativement 216,3 (L) × 148,2 (P) × 29 (H) mm (Sans les projections)
Poids	Approximativement 0,67kg

Les spécifications sont susceptibles d’être modifiées sans avis préalable.

GPL Et LGPL

Ce produit emploie un Logiciel (ce Logiciel) fourni sous Licence Publique Générale GNU (GPL) et la LICENCE GÉNÉRALE PUBLIQUE LIMITÉE GNU (LGPL). Selon les GPL et LGPL, le code source de ce Logiciel est un code source ouvert. Toute personne souhaitant voir le code source ouvert peut le faire en le téléchargeant du site de téléchargement des projecteurs CASIO. Toute copie, modification ou distribution de ce Logiciel est autorisée dans la mesure où elle respecte les termes et conditions des GPL et LGPL. Ce Logiciel est fourni « comme tel » sans garantie explicite ou implicite de sorte que ce soit. Toutefois, l'avis de non responsabilité n'affecte pas les termes et conditions de la garantie du produit proprement dit (y compris une défectuosité due à ce Logiciel). Le texte complet des GPL et LGPL qui couvrent ce logiciel se trouve à la fin du « Mode d'emploi de la YA-S10 ».
