FlatPAR 151.284 - Machine à effet BeamZ - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur LED à effet (machine à effet lumineux)
Marque	BeamZ
Modèle	FlatPAR 151.284
Dimensions (L x P x H)	300 x 250 x 100 mm
Poids	1,8 kg
Alimentation électrique	100-240 V ~ 50/60 Hz (adaptateur secteur inclus)
Consommation	15 W
Nombre de LEDs	15
Type de LED	1 W RGB (rouge, vert, bleu)
Modes de fonctionnement	DMX (canaux 3/4/7), autonome, maître/esclave, son
Angle du faisceau	25°
Gradation	0-100 % électronique
Rafraîchissement	Passif (sans ventilateur)
Indice de protection	IP20 (usage intérieur seulement)
Connecteurs	XLR 3 broches (DMX in/out), prise d'alimentation IEC
Modes DMX	3 canaux (RGB), 4 canaux (RGB + dimmer), 7 canaux (RGB + macros)
Programmes automatiques	15 programmes intégrés avec vitesse réglable
Fonction maître/esclave	Oui, pour synchronisation multiple
Température de fonctionnement	0 °C à 40 °C
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Sécurité	Ne pas exposer à l'eau ou à l'humidité ; ne pas ouvrir le boîtier ; risque de brûlure si LED allumées
Pièces détachées et réparabilité	LED non remplaçables par l'utilisateur ; réparation par un technicien qualifié uniquement
Accessoires fournis	Câble d'alimentation, support de montage, manuel d'utilisation

FOIRE AUX QUESTIONS - FlatPAR 151.284 BeamZ

Comment connecter le FlatPAR 151.284 en mode DMX ?

Utilisez un câble XLR 3 broches pour relier la sortie DMX de votre console à l'entrée DMX de l'appareil. Réglez l'adresse DMX via les boutons sur le panneau de commande. Consultez le manuel pour les canaux DMX.

Quels sont les différents modes de fonctionnement ?

L'appareil propose les modes : DMX (contrôle externe), Autonome (programmes intégrés), Maître/Esclave (synchronisation de plusieurs unités) et Son (réaction à la musique via microphone intégré).

Comment synchroniser plusieurs FlatPAR 151.284 ?

Connectez les appareils en chaîne avec des câbles XLR. Réglez un appareil en mode Maître et les autres en mode Esclave. Le maître contrôle les effets de tous les esclaves.

Que faire si l'appareil ne s'allume pas ?

Vérifiez le câble d'alimentation et la prise secteur. Assurez-vous que le fusible (si présent) n'a pas sauté. Si le problème persiste, contactez un service technique.

Comment nettoyer le projecteur ?

Débranchez l'appareil. Utilisez un chiffon doux et sec pour essuyer la surface. N'utilisez jamais de produits chimiques ou de liquides, car ils pourraient endommager les composants.

Puis-je utiliser le FlatPAR 151.284 en extérieur ?

Non, l'indice de protection est IP20 : il est conçu pour un usage en intérieur uniquement. L'exposition à l'eau ou à la poussière peut causer des dommages irréversibles.

Comment changer une LED défectueuse ?

Les LEDs sont intégrées et non remplaçables par l'utilisateur. En cas de panne, confiez l'appareil à un technicien qualifié ou contactez le service après-vente BeamZ.

Quelle est la consommation électrique de l'appareil ?

La consommation est d'environ 15 W, ce qui le rend très économe en énergie. Utilisez une alimentation secteur standard de 100-240 V.

Comment régler la vitesse des programmes automatiques ?

En mode autonome, utilisez les flèches + et - sur le panneau de commande pour ajuster la vitesse. Le réglage est progressif de lent à rapide.

Le firmware de l'appareil peut-il être mis à jour ?

Non, le firmware est fixe et non modifiable par l'utilisateur. Les fonctionnalités sont prédéfinies en usine.

MODE D'EMPLOI FlatPAR 151.284 BeamZ

Nous vous remercions d'avoir acheté un appareil Beamz. Veuillez lire la présente notice avant l'utilisation afin de pouvoir en profiter pleinement.

Veuillez lire la notice avant utilisation. Respectez impérativement les instructions afin de continuer à bénéficier de la garantie. Prenez toutes les précautions nécessaires pour éviter tout incendie ou décharge électrique. Seul un technicien spécialisé peut effectuer les réparations. Nous vous conseillons de conserver la présente notice pour pouvoir vous y reporter ultérieurement.

- Avant d'utiliser l'appareil, prenez conseil auprès d'un spécialiste. Lors de la première mise sous tension, il est possible qu'une odeur soit perceptible. C'est normal, l'odeur disparaîtra peu de temps après.

- L'appareil contient des composants porteurs de tension. N'OUVREZ JAMAIS le boîtier.

- Ne placez pas des objets métalliques ou du liquide sur l'appareil, cela pourrait causer des décharges électriques et dysfonctionnements.

- Ne placez pas l'appareil à proximité de sources de chaleur, par exemple radiateur. Ne positionnez pas l'appareil sur une surface vibrante. N'obturez pas les ouïes de ventilation.

- L'appareil n'est pas conçu pour une utilisation en continu.

- Faites attention au cordon secteur, il ne doit pas être endommagé.

- Lorsque vous débranchez l'appareil de la prise secteur, tenez-le par la prise, ne tirez jamais sur le cordon.

- Ne branchez pas et ne débranchez pas l'appareil avec les mains mouillées.

- Seul un technicien spécialisé peut remplacer la fiche secteur et / ou le cordon secteur.

- Si l'appareil est endommagé et donc les éléments internes sont visibles, ne branchez pas l'appareil, NE L'ALLUMEZ PAS. Contactez votre revendeur. NE BRANCHEZ PAS l'appareil à un rhéostat ou un dimmer.

- Pour éviter tout risque d'incendie ou de décharge électrique, n'exposez pas l'appareil à la pluie ou à l'humidité.

- Seul un technicien habilité et spécialisé peut effectuer les réparations

- Branchez l'appareil à une prise 220-240 V/50 Hz avec terre, avec un fusible 10-16 A.

- Pendant un orage ou en cas de non utilisation prolongée de l'appareil, débranchez l'appareil du secteur.

- En cas de non utilisation prolongée de l'appareil, de la condensation peut être créée. Avant de l'allumer, laissez l'appareil atteindre la température ambiante. Ne l'utilisez jamais dans des pièces humides ou en extérieur.

- Pendant le fonctionnement, le boîtier est très chaud. Ne le touchez pas pendant le fonctionnement et juste après.

- Afin d'éviter tout accident en entreprise, vous devez respecter les conseils et instructions.

- Assurez l'appareil avec une élingue de sécurité s'il doit être monté au plafond. Utilisez un système de crochets. Assurez-vous que personne ne puisse se trouver sous l'appareil. Il doit être monté à 50 cm au moins de tout matériau inflammable et à un mètre au moins de toute surface pour garantir son bon refroidissement.

- Cet appareil contient des LEDs de grande intensité. Ne regardez pas directement les LEDs pour éviter tout troubles de la vision.

- N'allumez pas et n'éteignez pas l'appareil de manière répétée. Cela réduit sa durée de vie.

- Conservez l'appareil hors de la portée des enfants. Ne laissez pas l'appareil sans surveillance.

- N'utilisez pas d'aérosols pour nettoyer les interrupteurs. Les résidus créent des dépôts et de la graisse. En cas de dysfonctionnement, demandez conseil à un spécialiste.

- Ayez toujours les mains propres pour utiliser l'appareil.

- Ne forcez pas les réglages.

- Si l'appareil est tombé, faites-le toujours vérifier par un technicien avant de le rallumer.

- Pour nettoyer l'appareil, n'utilisez pas de produits chimiques qui abîment le revêtement, utilisez uniquement un tissu sec.

- Tenez toujours l'appareil éloigné de tout équipement électrique pouvant causer des interférences.

- Pour toute réparation, il faut impérativement utiliser des pièces d'origine, sinon il y a risque de dommages graves et / ou de radiations dangereuses.

- Eteignez toujours l'appareil avant de le débrancher du secteur et de tout autre appareil. Débranchez tous les cordons avant de déplacer l'appareil.

- Assurez-vous que le cordon secteur n'est pas abîmé si des personnes viennent à marcher dessus. Avant toute utilisation, vérifiez son état.

- La tension d'alimentation est de 220-240 V\~/50 Hz. Vérifiez la compatibilité. Si vous voyagez, vérifiez que la tension d'alimentation du pays est compatible avec l'appareil.

- Conservez l'emballage d'origine pour pouvoir transporter l'appareil en toute sécurité.

Ce symbole doit attirer l'attention de l'utilisateur sur les tensions élevées présentes dans le boîtier de l'appareil, pouvant engendrer une décharge électrique.

Ce symbole doit attirer l'attention de l'utilisateur sur des instructions importantes détaillées dans la notice, elles doivent être lues et respectées.

NE REGARDEZ PAS DIRECTEMENT LA LENTILLE. Cela peut créer des troubles de la vision. Les personnes photosensibles et épileptiques doivent prendre en compte les effets que ce jeu de lumière peut causer.

Cet appareil porte le symbole CE. Il est interdit d'effectuer toute modification sur l'appareil. La certification CE et la garantie deviendraient caduques !

NOTE: Pour un fonctionnement normal de l'appareil, il doit être utilisé en intérieur avec une plage de température maximale autorisée entre 5°C/41°F et 35°C/95°F.

INSTALLATION

ATTENTION : Lors de l'installation, tenez compte des normes nationales respectives ! Seuls des revendeurs et installateurs habilités peuvent procéder à l'installation.

Aenon:

• L'installaon de l'appareil doit être pensée et réalisée de telle sorte que le support de xaon puisse supporter 10 fois le poids de l'appareil pendant une heure sans aucune déformaon.
• L'installaon doit toujours être assurée par un second système de xaon, par exemple un let ou une élingue. Ce second système doit être conçu de telle sorte que aucun élément de l'installaon ne puisse tomber si la xaon principale venait à rompre.
• Assurez-vous que la zone sous l'emplacement de montage ne puisse pas accueillir de public pendant le montage, le démontage et l'ulisaon.
• Le responsable du fonconnement doit faire approuver par un expert les condions d'installaon et d'ulisaon de l'appareil avant la première mise en service et après tout changement.
• Le responsable du fonconnement doit faire approuver par un expert les condions d'installaon et d'ulisaon de l'appareil, une fois par an.
• L'appareil doit être installé de telle sorte que personne ne puisse l'aeindre, passer dessous ou être assis.

ATTENTION : Lorsque vous installez l'appareil, assurez-vous qu'il n'y a aucun matériau fortement inflammable (décorations par exemple) à 5 mètres au moins de l'appareil.

ALIMENTATION

L'étiquette sur la face arrière de l'appareil indique le type d'alimentation à utiliser. Vérifiez que la tension secteur corresponde bien ; toute autre tension que celle mentionnée va détruire l'appareil. Reliez l'appareil au secteur, il peut être utilisé. N'utilisez pas de dimmer ou alimentation réglable.

UTILISATION DE L'APPAREIL

Le LED FlatPAR-186 x10mm RGBW IR DMX dispose de 5 modes de fonconnement :

A. Mode Slave : réglez l'appareil "Master" sur le mode de fonconnement souhaité. Réglez l'appareil "Slave" sur l'adresse DMX D001, il va suivre les instrucons du "Master".
B. Mode geson DMX : cee foncon vous permet de gérer chaque caractérisque avec un contrôleur DMX512.
C. Mode RGBW manuel : réglez une des quatre couleurs pour mixer votre couleur voulue.
D. Mode Auto/Sound : 3 modes auto et modes son réagissant à la musique, disponibles.
E. Mode IR mode : l'appareil peut être géré via la télécommande infrarouge.

Une fois le mode ou le réglage choisi, appuyez sur la touche ENTER pour conrmer.

MODE	MENU	UP - DOWN
AdresseD MX(ch. 1-512)
Télécommande IR(ON/OFF)
AUTO 1(instant)
AUTO 2(fade smooth)
AUTO 3(fade in/out)
SOUND Mode
MANUAL(rouge)
MANUAL(vert)
MANUAL(bleu)
MANUAL(blanc)
FLASH

A. MODE MASTER/SLAVE

Reliez vos appareils en une chaîne avec la che XLR sur la face arrière de l'appareil. Ulisez des cordons standards pour transfert de données pour relier les appareils entre eux. Le premier appareil de la chaîne (master) ulise uniquement la che XLR femelle. Le dernier appareil de la chaîne ulise uniquement la che XLR mâle. Reliez le premier appareil "Slave" au "Master. Réglez l'appareil "Master" sur le mode de fonconnement choisi. Réglez tous les autres appareils "Slave" sur le mode DMX D001.

B. MODE DMX

Si vous ulisez un contrôleur DMX, vous devez régler l'adresse DMX : la valeur est de 1 à 512 ; l'appareil recevra alors le signal en conséquence

CANAUX DMX

7 canaux

Canal	Fonction	Valeur	Fonction
CH1	Master Dimming	000-255	Dimming 0-100%
CH2	LED rouge	000-255
CH3	LED verte	000-255
CH4	LED bleue	000-255
CH5	LED blanche	000-255
CH6	Mode Auto / Sound	000-050	sans fonction
		051-100	Auto 1 Instant
		101-150	Auto 2 Fade smooth
		151-200	Auto 3 Fade in/out
		201-255	Mode Sound
CH7		000-003	sans fonction
		004-255	Strobe / vitesse

C. MODE RGBW MANUEL

Allumez l'appareil et appuyez sur la touche MENU jusqu'à ce que "rXXX" soit aché ; vous êtes en mode dimming rouge. Appuyez sur les touches UP et DOWN pour régler l'intensité des LEDs rouges et conrmez le réglage en appuyant sur ENTER. Lorsque "gXXX" s'ache, vous êtes en mode dimming vert, "bXXX" est le mode dimming bleu, "uXXX" est le mode blanc.

D. MODE AUTO/SOUND

Auto Mode : trois modes sont disponibles :

• Instant (PXXX) (instantané)
• Smooth (LXXX) (doux)
• Fade (EXXX) (transion)

La durée de délement est réglable dans les trois modes (000-255).

E. MODE AUTO/SOUND

Appuyez sur la touche MODE jusqu'à ce que Iron ou IroF s'ache ; ensuite, appuyez sur la touche Up ou Down pour choisir Iron. Appuyez sur ENTER pour verrouiller.

Pour éteindre les lampes :

Appuyez sur OFF sur la télécommande. Toutes les lampes sont éteintes jusqu'à une nouvelle pression sur ON [1].

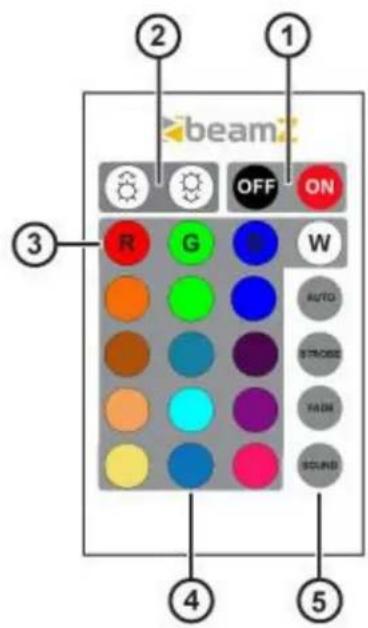

Contrôle manuel des couleurs

Vous pouvez régler les couleurs R/G/B/W avec la télécommande en appuyant au choix sur la touche rouge pour rouge, la touche verte pour vert, la touche pour bleu ou la touche pour blanc [3].

L'intensité de chaque couleur est réglage avec les touches Light Up et Down [2].

Mode présélecon couleur :

Appuyez sur une des 12 touches de couleurs préséleconnées sur la télécommande [4].

Avec les touches RGBW et Brightness up/down, vous pouvez dimmer les couleurs séparément. Pas de dimming possible avec des couleurs xes.

AUTO/SOUND sur la télécommande

Appuyez sur une des 4 touches de programmes pour choisir entre les diérents programmes automaques [5].

NETTOYAGE DE L'APPAREIL

Le nettoyage des lentilles optiques interne et externe et / ou des miroirs doit être effectué périodiquement pour garantir une puissance lumineuse optimale. La fréquence de nettoyage dépend de l'environnement dans lequel l'appareil est utilisé : poussière, fumées, environnement particulièrement sale : tout cela peut créer une importante accumulation de salissures sur les optiques.

• Assurez-vous que personne ne peut se trouver sous l'emplacement de l'appareil pendant son fonctionnement.
- Le boîtier, les fixations et accessoires d'installation (plafond, structures, suspensions) ne doivent en aucun cas être déformés.
- Le cordon secteur ne doit présenter aucun défaut et doit être immédiatement remplacé même si un léger problème est relevé.
- Pour protéger l'appareil de toute surchauffe, les ailettes du ventilateur et les ouïes d'aération doivent être nettoyées tous les mois.
• L'intérieur de l'appareil doit être nettoyé une fois par an avec un compresseur.
- Nettoyez avec un tissu doux et un liquide classique de nettoyage de vitres.
- Séchez toujours correctement tous les éléments.
- Nettoyez les optiques externes tous les 20 jours au moins. Nettoyez les optiques internes tous les 30 à 60 jours.

ATTENTION : Nous recommandons fortement que le nettoyage intérieur soit fait par un technicien qualifié !

CARACTERISTIQUES TECHNIQUES

Alimentation 100-240 V\~/ 50-60 Hz

Puissance 40W

LEDs 186x10mm (42x rouges, 42x vert, 42x bleu, 60xblanc)

Fusible F2A

Signal de commande signal DMX

Canaux 7 canaux

Modes DMX, IR, Auto, Sound et Master-Slave.

Dimensions 218 x 218 x 72 mm

Poids (par appareil) 1,2 kg

Données spéciques. Les valeurs actuelles peuvent légèrement varier d'un appareil à l'autre. Tout droit de modicaon réservé sans nocacun préalable.
