Type de produit	Sèche-serviettes / radiateur électrique mural
Marque	CALOR
Modèle	6791
Dimensions (L x H x P)	1170 x 610 x 105 mm (235 mm avec barres)
Poids	16 kg (17,3 kg avec barres)
Alimentation	230 V, 50 Hz, 1600 W max
Puissance rayonnante	600 W régulée
Puissance soufflante	1000 W (mode ventilation chaude)
Classe électrique	II (double isolation, sans terre)
Indice de protection	IPX4 (projections d'eau)
Modes de fonctionnement	Ventilation froide, rayonnant, ventilation chaude forcée (2h max)
Régulation de température	Thermostat électronique (1 à 9) + mode hors-gel (7°C)
Minuterie	Jusqu'à 2 heures en mode forcé
Fixation	Murale obligatoire (support et vis fournis)
Barres sèche-serviettes	4 barres (2 grandes, 2 petites) fournies, à visser à l'arrière
Fil pilote	Oui (noir) pour pilotage à distance (centrale de programmation)
Entretien	Chiffon doux, dépoussiérage régulier des grilles
Sécurité	Arrêt automatique en cas d'échauffement anormal, coupe omnipolaire recommandée
Utilisation recommandée	Domestique, salle de bain (volumes 2 et 3), cuisine
Garantie	2 ans (pièces et main-d'œuvre)

FOIRE AUX QUESTIONS - 6791 CALOR

Comment installer les barres sèche-serviettes ?

Les barres se vissent par l'arrière de l'appareil. Commencez par amorcer une vis, puis vissez la vis opposée, et terminez par la première. La petite barre se place en haut, la plus grande en bas.

Quel est le mode d'emploi des différents réglages ?

Le bouton A permet de choisir entre ventilation froide (position ✿), rayonnant (position ≈), et ventilation chaude forcée (position entre ☒ et 2h). Le bouton B règle la température de confort de 1 (moins chaud) à 9 (plus chaud).

Puis-je utiliser cet appareil dans une salle de bain ?

Oui, l'appareil est certifié IPX4 et peut être installé dans les volumes 2 et 3 de la salle de bain selon la norme NFC 15-100. Ne l'installez pas dans le volume 0 ou 1.

Comment brancher le fil pilote ?

Si vous avez une centrale de programmation, raccordez le fil noir au fil pilote de la centrale. Sinon, ne le raccordez jamais à la terre, à la phase ou au neutre ; laissez-le libre.

Que faire en cas d'arrêt anormal ou de bris de glace ?

Mettez l'appareil hors tension immédiatement et contactez un Centre Service Agréé. Ne tentez pas de réparer vous-même.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux légèrement humide. Dépoussiérez régulièrement les grilles d'entrée (I) et de sortie (H). Ne jamais utiliser de produits abrasifs.

Quelle est la puissance maximale ?

La puissance totale est de 1600 W (600 W rayonnant + 1000 W soufflant). En mode rayonnant seul, 600 W régulés.

Puis utiliser l'appareil sans le fixer au mur ?

Non, l'appareil est conçu pour être exclusivement fixé au mur. Ne l'utilisez jamais posé au sol ou incliné.

Comment fonctionne le mode hors-gel ?

Placez le bouton B sur la position * (hors-gel). L'appareil maintient automatiquement une température d'environ 7°C pour éviter le gel.

Que faire si l'appareil ne chauffe pas ?

Vérifiez que l'appareil est en position normale de fonctionnement, que les grilles ne sont pas obstruées, et que le thermostat n'est pas au minimum. Si le problème persiste, contactez un Centre Service Agréé.

MODE D'EMPLOI 6791 CALOR

DESCRIPTIF TECHNIQUE

B - Thermostat électronique

C - Témoin de position chauffage

D - Barres sèches serviettes (à installer)

E - Barre de soutien de l'appareil

H - Grille de sortie d'air

I - Grille d'entrée d'air

J - Fixation murale

K - Patères

Poids :

16 kg (17.3 kg avec les 4 barres)

Dimensions : 1170 X 610 X 105 (235

avec les barres)

SERVICE APRÈS-VENTE / DIENST NA VERKOOP

FRANCE

Des Centres-Service Agréés par Calor assurent notre service après-vente.

Ils sont à votre disposition pour toute intervention sur nos produits sous garantie et hors garantie, la vente de nos accessoires et pièces détachées.

Pour connaître la liste de ces Centres- Service ou pour tout autre renseignement, vous pouvez nous contacter :

▶ Service Consommateurs : CALOR S.A.

BP 8353

69356 LYON Cedex 08

N°Azur 0 810 168 168

Minitel 3615 Code Calor

Internet : www. calor. fr

Si vous ne pouvez pas acquérir les accessoires dont vous avez besoin dans votre point de vente habituel, vous pouvez, depuis la France, passer commande par minitel.

BELGIQUE / BELGIË

Des Centres-Service Agréés par CALOR assurent notre service après-vente. Ils sont à votre disposition pour toute intervention sur nos produits sous garantie et hors garantie, la vente de nos accessoires et pièces détachées. Pour connaître la liste de ces Centres- Service ou pour tout autre renseignement, vous pouvez nous contacter :
▶ CALOR beschikt, naast onze eigen dienst na verkoop (zie onderstaand adres), over gewestelijke erkende centra die onze dienst na verkoop verzekeren. Zij staan eveneens ter uwer beschikking voor elke interventie binnen of buiten garantie en voor de verkoop van accessoires en wisselstukken. Om deze lijst te bekomen of voor elke andere informatie, kunt U ons contacteren :
▶ Service Consommateurs / Consumentendienst :

Belqië

Groupe SEB Belgium

Avenue de l'Espérance

6220 Fleurus

Tel: 071 / 82.52.60

Fax: 071 / 82.52.82

NEDERLAND - Groupe SEB Nederland BV

Generatorstraat 6

3903 LJ Veenendaal

Tel: 0318 - 51 90 58

Fax: 0318 - 55 46 58

E-mail: [e-mail]

CERTIFICAT DE GARANTIE / GARANTIEBEWIJS

référence produit/referentie produkt :
▶ date d'achat/aankoopdatum :
▶ cachet du vendeur/stempel verdeler :

FRANCE

En plus de la garantie légale qui découle des articles 1641 et suivants du Code Civil, due en tout état de cause sur des défauts et vices cachés de l'appareil, Calor assure une garantie contractuelle de 2 ans à partir de la date d'achat. Cette garantie (pièces et main d'œuvre) ne couvre pas les bris par chute et choc, les détériorations provoquées par un emploi anormal, les erreurs de branchement, le non-respect des conditions d'utilisation prescrites dans la notice d'emploi ou les réparations ou vérifications effectuées par des personnes non qualifiées par Calor.

Pour être valable, ce bon de garantie doit être :

① certifié par le vendeur (date et cachet)
② joint à l'appareil en cas de réparation sous garantie

BELGIQUE /BELGIË

Calor garantit cet appareil contre tous défauts et vices cachés 2 ans à partir de la date d'achat. Cette garantie (pièces et main d'œuvre) ne couvre pas les bris par chute et choc, les détériorations provoquées par un emploi anormal, les erreurs de branchement, le non-respect des conditions d'utilisation prescrites dans la notice d'emploi ou les réparations ou vérifications effectuées par des personnes non qualifiées par Calor. Calor waarborgt dit apparaat tegen alle fouten en verborgen gebreken gedurende 2 jaar na datum van aankoop.

A lire attentivement avant toute utilisation et à conserver

• Cet appareil est conforme aux directives communautaires 73/23/CEE et 89/336/CEE.
• Cet appareil est destiné à un usage domestique uniquement. Il ne peut donc pas être utilisé pour une application industrielle.
• La garantie sera annulée en cas d'éventuels dommages résultant d'une mauvaise utilisation.
• Ne placez pas votre appareil juste en dessous d'une prise de courant murale.
• Votre appareil doit être installé de façon à ce que les interrupteurs ou autres dispositifs de commandes ne puissent pas être touchés par une personne utilisant la baignoire ou la douche.
• Ne vous suspendez pas aux barres sèche-serviettes.
• Important : ne vous appuyez pas contre votre appareil, car la température de sa surface peut dépasser 80°C.
• Ne posez pas de serviettes ou autre vêtement sur le dessus de l'appareil.
  • Assurez vous que l'appareil soit bien placé verticalement et dans le bon sens (bouton de commande en haut).
  • D'autre part cet appareil est destiné à être utilisé exclusivement fixé au mur (voir chapitre "INSTALLATION").
• Ne faites pas fonctionner votre appareil dans un local em poussiéré ou un local présentant des risques d'incendie.
• Avant chaque utilisation, vérifiez le bon état général de l'appareil.
• N'introduisez jamais d'objet à l'intérieur de l'appareil (ex :aiguilles...).
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter tout danger.

1- TENSION

Avant la première utilisation, vérifiez que la tension de votre installation corresponde bien à celle marquée sous l'appareil. Votre appareil est de classe II (double isolation électrique ☐), il ne doit pas être raccordé à la terre.

2- SÉCURITÉ

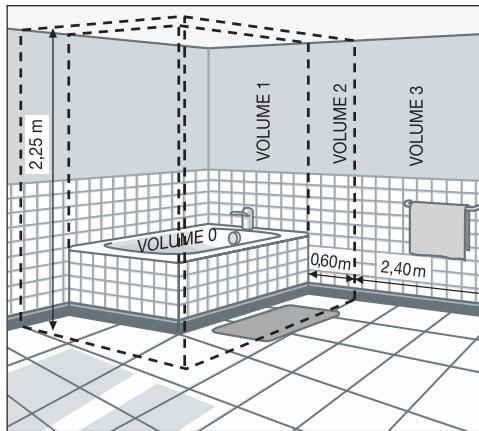

- La construction de cet appareil permet son utilisation dans toutes les pièces de la maison, y compris celles présentant des risques de projections d'eau IPX4, cuisine, salle de bains, etc. L'installation électrique de la pièce, l'installation de l'appareil et son utilisation doivent cependant être conformes aux normes en vigueur. Pour la France, la norme NFC 15.100 définit 4 volumes dans la salle de bains selon le croquis ci-contre.

Cet appareil peut être utilisé uniquement dans les volumes 2 et 3 d'une telle pièce.

• En cas d'échauffement anormal, un dispositif de sécurité coupe automatiquement le fonctionnement de l'appareil.
• Important : En cas de bris de glace accidentel, mettre votre appareil hors tension. Ne plus faire fonctionner votre appareil. Prendre contact avec votre Centre Service Agréé.

3- INSTALLATION

Prenez conseil auprès d'un spécialiste afin d'utiliser les moyens d'Installation adéquats.

- ACCESSOIRES (à fixer avant le branchement et la pose de l'appareil)

L'appareil est livré avec 4 barres sèche-serviettes. La mise en place s'effectue en vissant les barres par l'arrière de l'appareil à l'aide des vis fournies (la petite barre en haut, la plus grande en bas)

Pour faciliter cette installation, nous vous conseillons pour chacunes des barres d'amorcer le vissage d'une vis (de quelques tours seulement), d'effectuer le vissage de la vis opposée et enfin de terminer par le vissage de la vis préalablement amorcée.

- POSITIONNEMENT

Installer votre appareil verticalement, dans le sens prescrit sur le schéma 1.

Votre appareil doit être impérativement accroché au mur à l'aide du support prévu.

Déterminer la position de la barre support mural (F) (fig 1A), afin de respecter les distances minimales prescrites entre le sol, les parois et le plafond (fig 1).

Repérez les 2 trous de fixation de cette barre de support mural (F), percez et vissez la à l'aide de chevilles et de vis adéquates.

Branchement électrique de l'appareil

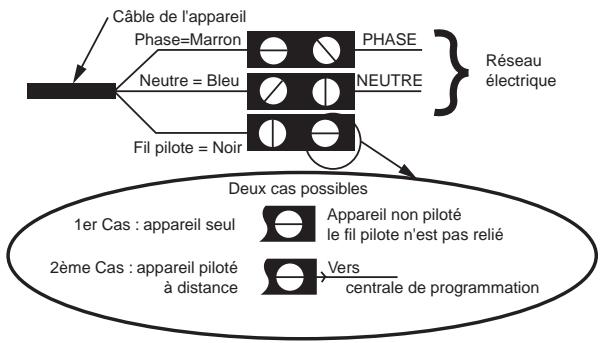

Votre appareil est livré avec un cordon d'alimentation 3 fils (Marron = Phase, Bleu = Neutre, Noir = Fil pilote) pour le branchement à une boîte de raccordement.

Lors du raccordement, le cordon devra être coupé de sorte à ne garder que la longueur nécessaire au branchement.

En France, conformément aux recommandations de la norme, une coupure omnipolaire doit être prévue sur l'alimentation.

Cet interrupteur doit avoir des ouvertures de contact de 3 mm.

Votre appareil est pourvu d'un fil pilote, si votre installation bénéficie d'une centrale de programmation, ce fil doit y être raccordé. Par ailleurs si votre installation ne bénéficie pas d'une centrale de programmation, le fil pilote (noir) de l'appareil ne doit EN AUCUN CAS ETRE RACCORDE à la terre (vert/jaune), à la phase (marron) ou au neutre (bleu), il doit être laissé libre.

Si votre appareil piloté est protégé par un différentiel 30mA, il est nécessaire de protéger l'alimentation du fil pilote sur ce différentiel.

- POSE DE L'APPAREIL

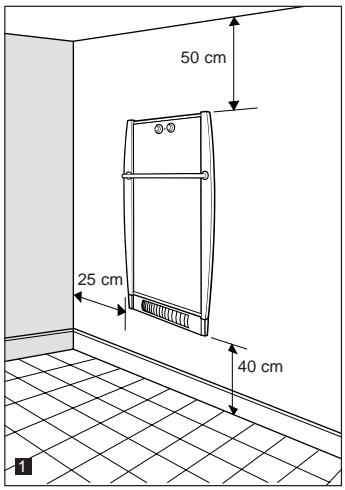

Accrochez l'appareil conformément aux schémas 1.

1. Plaquez votre appareil contre le mur, les barres de soutien (E) au-dessus des barres de support mural (F) (fig. 1A).
2. Faites glisser l'appareil vers le bas jusqu'à accrochage sur les barres de support (fig. 1B).

Repérez les 2 trous de fixation murale situés sous la soufflerie (J).

Percez ces 2 trous et placez des chevilles adéquates.

Accrochez votre appareil au mur et bloquez-le en position à l'aide des trous de fixation sous la soufflerie que vous venez de percer.

VENTILATION FROIDE :

Bouton A sur la position ✿ (bleu)

Ce mode permet d'utiliser l'appareil pour ventiler l'air ambiant.

Il facilite le séchage en été, sans élément chauffant additionnel.

RAYONNANT :

Bouton A sur la position

Ce mode permet d'avoir 600 W régulée (voir paragraphe régulation).

VENTILATION CHAUDE + RAYONNANT NON RÉGULÉ :

Bouton A entre la position ☒ (rouge) et la position 2h

Ce mode permet d'utiliser l'appareil en marche forcée (sans régulation) pour une durée de 2 heures maximum.

Il permet d'accélérer la chauffe de la pièce et le séchage des serviettes sans modifier le réglage de la température CONFORT.

L'appareil délivre simultanément 600 W en rayonnant et 1000 W en soufflant.

Il fonctionnera en marche forcée durant la période que vous aurez déterminé par la minuterie, après cette période, il passera automatiquement en mode RAYONNNANT régulé.

Il est possible d'interrompre à tout moment le fonctionnent en marche forcée, pour cela il suffit de ramener la minuterie dans la position voulue.

Le voyant rouge (C) est un témoin de position chauffage.

RÉGULATION OBTENUE PAR LE BOUTON (B) :

Cette régulation est fonctionnelle seulement avec le mode rayonnant (Bouton A sur la position ≈)

1^er cas : appareil seul (appareil non piloté, fil pilote non relié).

Mode Hors gel : *

Cette position vous permet de maintenir automatiquement la température à environ 7°C dans un local normalement isolé et dont le volume correspond à la puissance de votre appareil.

RÉGLAGE DE LA TEMPÉRATURE CONFORT:

Votre appareil est équipé d'un thermostat électronique (B). Il permet un réglage de la température ambiante relativement précis dans des conditions normales d'utilisation.

La position maxi assure la marche continue de l'appareil dans une limite de température d'environ 30°C. Les positions intermédiaires correspondent aux différents réglages de température et assurent automatiquement les arrêts et remises en route de l'appareil.

Le réglage de la température se fait en fonction de votre sensation de confort en tournant le bouton (B) :

• position 9 = plus chaud
  • position 1 = moins chaud

2ème cas: appareil piloté à distance (Fil pilote relié à une centrale de programmation)

Si votre appareil est raccordé par son fil pilote à une centrale de programmation ou à un gestionnaire d'énergie, il peut être commandé à distance. 6 ordres peuvent être transmis par ce système: CONFORT, ECO, HORS-GEL, ARRET, ABAISSEMENT 1°C, ABAISSEMENT 2°C. Ils sont mesurables sous forme de tension entre le fil pilote et le neutre.

Tableau des ordres que l'appareil peut recevoir sur son fil pilote (A mesurer entre le fil pilote et le neutre).

Ordres reçus	Oscilloscope Réf/Neutre	Mode obtenu	Température de chauffage obtenue
Absence de courant 0V		CONFORT	Réglage confort
Alternance complète 230V		ECO	Abaissement du réglage CONFORT diminué de 3°C environ
Demi-alternance négative -115V		HORS-GEL	Maintien de la température à environ 7°C
Demi-alternance positive +115V		ARRET	Arrêt instantané de l'appareil
Emission en cycle de l'alternance complète 230V Tc=300s To=3s		ABAISSEMENT 1°C	Abaissement du réglage CONFORT diminué de 1°C environ
Emission en cycle de l'alternance complète 230V Tc=300s To=7s		ABAISSEMENT 2°C	Abaissement du réglage CONFORT diminué de 2°C environ

Le réglage de la température CONFORT s'effectue comme indiqué précédemment.

BARRES SÈCHE-SERVIETTES

Ces barres vous serviront à réchauffer vos serviettes avant l'utilisation ou à les faire sécher lorsqu'elles sont humides.

Pour une meilleure performance de votre appareil, éviter d'empiler les serviettes les unes sur les autres.

5- ENTRETIEN

L'appareil ne nécessite aucun entretien particulier. Utilisez un chiffon doux pour enlever la poussière

Humidifiez le chiffon pour enlever une tache. Pour ces opérations, il est impératif de mettre votre appareil sur la position 0 : arrêt.

Dépoussiérez régulièrement les grilles de soufflerie, entrée et sortie d'air (H et I).

Important : ne jamais utiliser de produits abrasifs qui risqueraient de détériorer les revêtements.

6- EN CAS DE PROBLÈME

• Ne démontez jamais votre appareil vous-même. Un appareil mal réparé peut présenter des risques pour l'utilisateur.
• Avant de contacter un Centre Service Agrée de notre réseau (voir numéro azur en fin de notice), assurez-vous :
• que l'appareil est en position normale de fonctionnement ;
• que les grilles d'entrée et de sortie d'air sont totalement dégagées.
