SA2252E - Réfrigérateur BRANDT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur
Marque	Brandt
Modèle	SA2252E
Dimensions (H x L x P)	84 x 60 x 60 cm
Poids net	32 kg
Capacité totale	220 L
Classe énergétique	A+
Consommation annuelle	180 kWh
Niveau sonore	40 dB
Type de froid	Froid statique
Classe climatique	SN-ST
Puissance électrique	100 W
Tension / fréquence	220-240 V / 50 Hz
Température de fonctionnement	0 °C à 8 °C (réfrigérateur)
Fonction de dégivrage	Manuel
Éclairage intérieur	Lampe LED
Clayettes	3 clayettes réglables en verre
Bac à légumes	1 bac à légumes transparent
Balconnet de porte	3 balconnets
Entretien et nettoyage	Nettoyer l'intérieur avec un chiffon humide et du savon doux. Dégivrer régulièrement. Nettoyer le condensateur tous les 6 mois.
Sécurité	Verrouillage enfant non présent. Ne pas utiliser de rallonge. Débrancher avant entretien.
Réparabilité	Indice de réparabilité : 7.5/10. Pièces détachées disponibles via service agréé Brandt.
Informations générales	Réfrigérateur pose libre. Garantie 2 ans. Consultez la notice pour installation complète.

FOIRE AUX QUESTIONS - SA2252E BRANDT

Quelle est la capacité du réfrigérateur Brandt SA2252E ?

Le réfrigérateur Brandt SA2252E a une capacité totale d'environ 220 litres, répartis entre le compartiment réfrigérateur et le bac à légumes.

Comment régler la température du Brandt SA2252E ?

Utilisez le bouton thermostat situé à l'intérieur du réfrigérateur. Tournez-le de la position minimale (1) à maximale (7). La température recommandée est entre 0°C et 8°C.

Le réfrigérateur Brandt SA2252E dégivre-t-il automatiquement ?

Non, le Brandt SA2252E est équipé d'un dégivrage manuel. Vous devez dégivrer l'appareil lorsque la couche de givre atteint 3-5 mm d'épaisseur.

Quelle est la classe énergétique du Brandt SA2252E ?

Ce modèle est classé A+, avec une consommation annuelle d'environ 180 kWh. Cela correspond à une efficacité énergétique moyenne.

Comment nettoyer l'intérieur du réfrigérateur Brandt SA2252E ?

Débranchez l'appareil, retirez les aliments et les clayettes. Nettoyez avec un chiffon doux imbibé d'eau tiède et de savon doux. Rincez et séchez avant de remettre en service.

Quels sont les dimensions du Brandt SA2252E ?

Les dimensions approximatives sont : hauteur 84 cm, largeur 60 cm, profondeur 60 cm. Vérifiez la notice pour des mesures exactes, notamment pour l'installation.

Le Brandt SA2252E a-t-il un compartiment congélateur ?

Non, le SA2252E est un réfrigérateur simple sans compartiment congélateur. Il est conçu pour conserver les aliments frais uniquement.

Que faire si le réfrigérateur fait du bruit ?

Un léger bruit de fonctionnement est normal. Si le bruit est excessif, vérifiez que l'appareil est de niveau, que le dos est bien dégagé du mur, et que le condensateur n'est pas obstrué.

Comment changer l'ampoule du Brandt SA2252E ?

Débranchez l'appareil. Retirez le cache de l'ampoule (généralement à l'intérieur, sur le dessus). Remplacez l'ampoule par une ampoule LED de même type et puissance (indiqué dans la notice).

Où trouver des pièces détachées pour le Brandt SA2252E ?

Les pièces détachées sont disponibles auprès des services agréés Brandt. Consultez le site officiel de Brandt ou contactez le service client pour commander. L'indice de réparabilité est de 7.5/10.

MODE D'EMPLOI SA2252E BRANDT

Vous venez d'acquérir un réfrigérateur Brandt et nous vous en remercions.

Votre nouvel appareil a été conçu pour vous par nos équipes de recherche pour conserver au mieux vos aliments et répondre à vos exigences en termes de performance et de respect de l'environnement.

Sous un design trçs actuel, les réfrigérateurs Brandt présentent de trçs nombreuses innovations pertinentes.

Performants, ils assurent une fraîcheur optimale à vos aliments grâce à un espace de conservation organisé.

Vous trouverez également dans la gamme de produits Brandt, un choix étendu d'appareils en parfaite harmonie avec l'esthétique de votre nouveau réfrigérateur Brandt.

Découvrez-les dans le nouveau catalogue Brandt que pouvez vous procurer auprès de notre service consommateurs qui se tient à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions.

Brandt, spécialiste incontesté de l'électroménager depuis plusieurs décennies, vous offre une fois de plus, des produits performants, fiables et faciles à utiliser.

La Marque Brandt

Les symboles ci-dessous vous guideront au long de la lecture de votre notice:

Instructions liées à la sécurité lors de l'utilisation de l'appareil.

Conseils pour une utilisation correcte de l'appareil afin d'obtenir les meilleures performances.

Informations liées à la protection de l'environnement.

Avertissements importants

Ce sont des avertissements de sécurité. Nous vous prions donc de les lire attentivement avant d'installer et d'utiliser votre appareil.

Nous recommandons de conserver cette notice afin de pouvoir la consulter au besoin et de la remettre, le cas échéant, au nouveau propriétaire de l'appareil.

Usage domestique

• Les réfrigérateurs/congélateurs domestiques sont destinés uniquement à la conservation et/ou à la congélation des aliments.
• Contrôler, avant d'installer l'appareil, s'il n'est pas endommagé. Dans le cas contraire, s'adresser au revendeur.
• Cet appareil est lourd. Faites attention lors de son déplacement.
• Une éventuelle modification à l'installation électrique de votre maison qui devrait être nécessaire pour l'installation de l'appareil ne devra être effectuée que par du personnel qualifié.
• Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arrière de l'appareil. Une prise de courant endommagée peut s'échauffer et causer un incendie.
• Ne placez pas d'objets lourds ou l'appareil sur le câble d'alimentation (risque de court circuit et incendie).
• Ne débranchez pas l'appareil en tirant sur le câble, particulièrement lorsque l'appareil est tiré de son emplacement. Si le câble d'alimentation est endommagé ou écrasé peut causer un court circuit, un incendie et/ou une électrocution.
• Ne pas mettre d'instruments électriques à l'intérieur de l'appareil (sorbetière, par exemple).

• Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur/compartiment à basse température, elles pourraient éclater.

• Ne touchez pas les aliments surgelés avec des mains humides. Les mains pourraient y rester collées.

• Ne décollez jamais les bacs à glace avec un couteau ou tout autre objet tranchant.
• Ne jamais essayer de réparer l'appareil vous-même. Les réparations effectuées par des incompétents peuvent endommager l'appareil. S'adresser au centre de service après-vente le plus proche et n'exiger que des pièces de rechange d'origine.

Sécurité enfants

• Les éléments de l'emballage (par ex. sacs, pellicules, polystyrène) peuvent être dangereux pour les enfants. Ils peuvent s'étouffer!
• En cas d'élimination de l'appareil, couper le câble d'alimentation et neutraliser le dispositif de fermeture de la porte de manière à ce que les enfants ne puissent pas rester enfermés à l'intérieur de l'appareil.

Protection de l'environnement

Le circuit réfrigérant et l'isolation de cet appareil ne contiennent pas de gaz réfrigérant nocif pour l'ozone. L'appareil ne doit être ni jeté avec les ordures ménagères ni mis à la casse. Il faudra éviter d'endommager le circuit réfrigérant, notamment à l'arrière, à proximité du condensateur grillagé. S'adresser aux services de la commune pour avoir les renseignements nécessaires sur les déchetteries.

Sommaire

Avertissements importants ....3

Elimination / Utilisation Avant la mise en service / Compartiment réfrigérateur - Mise en service .....4

Réglage de la température / Equipement intérieur / Securité alimentaire ....5

Conseils / Compartiment congélateur - Réglage de la température / Equipement intérieur / Conseils .....6

Entretien Dégivrage ....7

Nettoyage / Changement de l'ampoule 8

Si quelque chose ne va pas ... ....8

Service après-vente et pièces de rechange / Caractéristiques Techniques .....9

Installation Emplacement 9

Branchement électrique 10

Réversibilité de la porte 10

Réversibilité de la porte du compartiment congélateur 11

Instructions pour l'encastrement ....11

Elimination

Matériaux de l'emballage

- Les matériaux marqués du symbole sont recyclables.

PE<=polyéthylène

PS<=polystyrène

PP<=polypropylène

Tous les matériaux de l'emballage sont recyclables.

Mise au rebut des anciens appareils

S'adresser aux services de la commune pour avoir les renseignements nécessaires sur les déchetteries.

Utilisation

Avant la mise en service

- L'appareil étant convenablement installé, nous vous conseillons de le nettoyer soigneusement avec de l'eau tiède savonneuse, pour enlever l'odeur caractéristique de «neuf».

N'utilisez pas de produits abrasifs, poudre à récurer, éponge métallique.

L'appareil et certaines parties de l'équipement intérieur sont protégés pour le transport.

Enlevez les bandes autocollantes à gauche et à droite à l'extérieur de la porte et toutes les bandes autocollantes et rembourrages à l'intérieur de l'appareil (sauf la plaque signalétique).

Compartiment réfrigérateur

Mise en service

- Branchez la prise de courant et ouvrez la porte. Tournez le bouton du thermostat dans le sens des aiguilles d'une montre au-delà de la position «O» (arrêt).

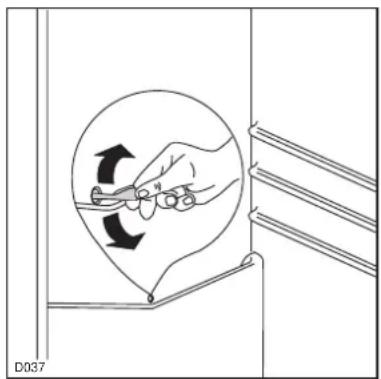

- Le bouton rotatif pour la sélection de la température se trouve dans le compartiment réfrigérateur, à droite.

- L'appareil est ainsi en état de fonctionnement. Pour arrêter le fonctionnement, placez l'indicateur du bouton en correspondance du symbole «O».

Réglage de la température

- L'exacte position du thermostat doit être repérée en considérant que la température interne dépend des facteurs suivants:

• température ambiante;
- fréquence d'ouverture des portes;
- quantité d'aliments conservés;
- emplacement de l'appareil.

- La température est réglée automatiquement.

• Position „1“ = température la plus élevée
• Position „6“ = température la plus basse
• Position „0“ = arrêt

Une position moyenne est la plus indiquée.

Equipement intérieur

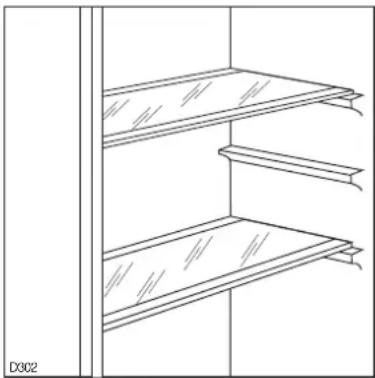

Tablettes amovibles

- Les glissières se trouvant sur les parois de la cuve permettent de positionner les tablettes à différentes hauteurs, selon vos besoins.

• Tirer la surface de rangement vers l'avant jusqu'à ce qu'on puisse la faire basculer vers le haut ou vers le bas et l'extraire.
• Pour le placement à une autre hauteur, procéder dans l'ordre inverse.

Pour permettre une bonne circulation de l'air n'enlevez pas la clayette inférieure en verre au-dessus du/des bac/s à légumes et le balconnet porte-bouteille.

Balconnets

- Il est possible de changer de place le balconnet central.

- Dégagez le balconnet en agissant dans le sens indiqué par les flèches.

- Remontez le balconnet à la hauteur désirée.

Pour un nettoyage plus soigné, les balconnets supérieur et inférieur peuvent être aisément retirés et replacés dans la même position.

SECURITE ALIMENTAIRE

Explication signalétique de la zone froide

Le symbole ci-contre indique l'emplacement de la zone la plus froide de votre réfrigérateur.

Zone la plus froide: inférieure ou égale à +4°C

Viandes, volailles, poissons, charcuteries, plats préparés, salades composées, préparations et pâtisseries à base d'œufs ou de crème, pâtes fraîches, pâte à tarte, pizza/quiches, produits frais et fromages au lait cru, légumes prêts à l'emploi vendus sous sachet plastique et plus généralement, tout produit frais dont la date limite de consommation (DLC) est associée à une température de conservation inférieure ou égale à +4°C.

Indicateur de température

Thermostat à régler Température correcte

L'indicateur de température permet de contrôler le bon fonctionnement de votre réfrigérateur.

L'indicateur présente la mention "OK" lorsque la zone la plus froide atteint une température inférieure ou égale à 4°C.

Si la température est supérieure à 4°C, l'indicateur reste noir. L'utilisateur doit alors faire baisser la température de son réfrigérateur en réglant son thermostat.

ATTENTION: Une ouverture prolongée de la porte du réfrigérateur entraîne une hausse de la température interne. Afin de bien mesurer la température, la lecture de l'indicateur doit être effectuée dans les 30 secondes.

Conseils

Économie d'énergie

• N'installez pas l'appareil à proximité de cuisiniçres, radiateurs ou autres sources de chaleur. Si la température ambiante est élevée, le compresseur fonctionne plus fréquemment et plus longtemps (voir chapitre "Installation").
• N'ouvrez pas la porte plus longtemps que nécessaire.
• Si le thermostat est réglé sur la position de froid maximum, lorsque la température ambiante est élevée et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvénient, placez le thermostat sur une position moins élevée, de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.
• Ne placez pas d'aliments chauds dans l'appareil. Attendez que les aliments refroidissent.
• Ne réglez pas la température plus bas que nécessaire.
• Placez les aliments surgelés dans le réfrigérateur pour les dégeler. Le froid des aliments surgelés est ainsi utilisé pour le refroidissement du réfrigérateur.
• De temps en temps, dépoussiérez le condenseur situé à l'arrière de l'appareil, à l'aide d'un aspirateur ou d'une brosse souple.

Réfrigération

• N'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans la cuve.
• Couvrez les aliments, surtout s'ils sont aromatiques.
• Placez les denrées de façon à ce que l'air puisse circuler tout autour.

Oç placer les denrées?

Viandes (de toutes sortes): enveloppez-la dans des sachets en plastique et placez-la sur la tablette en verre au-dessus du bac à légumes.

La période de conservation est de 1 à 2 jours au maximum.

Aliments cuits, plats froids, etc.: placez-les, bien couverts, sur une clayette.

Fruits et légumes: bac(s) à légumes (une fois nettoyés).

Beurre et fromage: enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylçne et mettez-les dans les casiers appropriés.

Lait en bouteille: à placer dans l'un des balconnets de la contreporte.

Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigérateur. Les fromages fermentés ne seront mis au réfrigérateur que si l'on désire arrçter leur maturation. Ils devront alors çtre soigneusement enveloppés.

Compartiment congélateur

Réglage de la température

• Pour congeler les aliments frais il n'est pas nécessaire de régler le thermostat sur une position différente de celle employée en fonctionnement normal.
• Si vous désirez congeler plus rapidement vous pouvez régler le thermostat sur une position plus froide tout en veillant à ce que la température ne descende pas en dessous de 0°C dans le compartiment réfrigérateur. Dans ce cas il faudra ramener le thermostat sur une position moins froide.
• A la première mise en fonctionnement ou après un arrêt prolongé faites fonctionner l'appareil pendant deux heures au moins sur la position de froid maximum.
  Ramenez ensuite le thermostat sur la position désirée.

Equipement intérieur

La fabrication des glaçons s'effectue dans le compartiment congélateur.

Remplissez d'eau le bac jusqu'aux trois-quarts de sa hauteur afin de permettre l'expansion de la glace.

Le démoulage des bacs en matières plastique s'obtient par simple torsion.

N'employez pas d'objet métallique pour décoller les bacs à glaçons.

Conseils

• Des paquets de petites dimensions permettent d'obtenir une congélation rapide et uniforme.
• Envoleppez les denrées dans du papier d'aluminium ou de polythçne, en éliminant les bulles d'air et en fermant bien les paquets.
• Évitez de placer des produits à congeler en contact avec des denrées déjà entreposées, pour éviter d'en élever la température.

• Ne consommez pas certains produits tels que les bâtonnets glacés des leur sortie du congélateur. La température trçs basse à laquelle ils se trouvent peut provoquer des brûlures.

• Indiquez sur chaque paquet la date de congélation, afin de pouvoir contrôler le temps d'entreposage.

• Au moment de l'achat, il est vivement recommandé d'écourter au minimum le temps qui s'écoule entre le moment ou le produit est acheté et le moment ou il est placé dans le compartiment congélateur.
• Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur, elles pourraient éclater.
• Les aliments dégelés, même partiellement, ne peuvent être recongelés.

Entretien

Débranchez l'appareil avant toute opération.

Attention

Cet appareil contient des hydrocarbures dans son circuit réfrigérant; l'entretien et la recharge ne doivent donc être effectués que par du personnel qualifié.

Dégivrage

Compartiment réfrigérateur

- Le dégivrage s'effectue automatiquement, à chaque arrêt du compresseur. L'eau de dégivrage est évacuée dans un bac situé à l'arrière de l'appareil où elle s'évapore sans intervention.

- Nous recommandons de nettoyer périodiquement l'orifice d'écoulement de l'eau de dégivrage se trouvant dans la partie centrale de la gouttière du compartiment réfrigérateur afin d'éviter que l'eau, en débordant, ne coule sur les denrées stockées dans la cuve. Utilisez à cet effet le bâtonnet se trouvant dans l'orifice.

Compartiment congélateur

• Dans le congélateur il faut éliminer le givre à chaque fois qu'il y a une couche épaisse qui s'est formée (de 5 mm environ), en se servant de la spatule en plastique qui est livrée avec l'appareil. Pour effectuer un dégivrage complet procédez de la manière suivante:
• Enveloppez les denrées dans plusieurs feuilles de papier journal et conservez-les dans un endroit frais.
• Tournez le bouton du thermostat sur la position «O» ou débranchez l'appareil.
• Maintenez la porte ouverte, placez un récipient sur la première clayette du réfrigérateur, à l'endroit qui correspond à l'ouverture de vidange, et retirez le bouchon, comme l'illustre la figure;

- Une fois que le dégivrage est terminé, épongez bien le congélateur et remettez le bouchon à sa place. - Ramenez le bouton du thermostat sur la position désirée ou rebranchez l'appareil.

Pour cette opération n'utilisez jamais d'objet métallique qui risquerait de détériorer l'appareil.

N'utilisez jamais de dispositifs mécaniques ou autres moyens artificiels pour accélérer le dégivrage, à part ceux préconisés.

Nettoyage

N'utilisez jamais de produits abrasifs ou caustiques ni d'éponges avec grattoir pour procéder au nettoyage de votre appareil.

N'utilisez jamais d'objets métalliques pour nettoyer l'appareil; vous risquez de l'endommager.

Pour faciliter le nettoyage les balconnets peuvent être aisément enlevés.

Nettoyez périodiquement l'intérieur de votre appareil avec de l'eau tiçde et du bicarbonate de soude. Rincez et séchez soigneusement.

De temps en temps démontez la grille d'aération située à la base de l'appareil et dépoussiérez les conduites pour le passage de l'air à l'aide d'un aspirateur ou d'une brosse. Une accumulation de poussicre risquerait de diminuer le rendement de l'appareil.

Arrêt prolongé

• Débranchez la prise de courant. videz l'appareil, dégivrez-le et nettoyez-le à fond.
• Laissez les portes entrouvertes pour faire circuler de l'air, de façon à éviter les mauvaises odeurs.

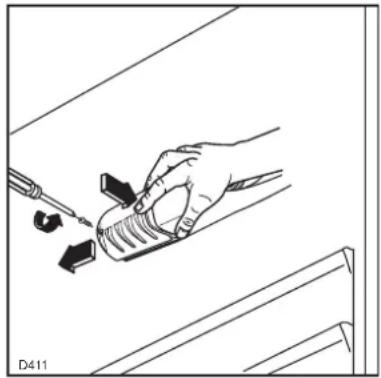

Changement de l'ampoule

- Avant de remplacer l'ampoule, mettez à l'arrçt l'appareil et débranchez-le.

L'ampoule d'éclairage dans le compartiment réfrigérateur est accessible en effectuant les opérations ci-dessous:

1. Dévissez la vis de fixation du plafonnier.
2. Décrochez la partie mobile en exerçant une pression sur celle-ci comme indiqué dans la figure.

1. Mettez une autre ampoule qui ait la m'çme puissance.

Si quelque chose ne va pas ...

Si l'appareil marche mal, il faut contrôler:

Dérangement Remède
La température à l'intérieur de l'appareil est trop chaude.	La température est mal réglée. Veuillez consulter la partie "Réglage de la température". Placez les denrées de façon à ce que l'air puisse circuler tout autour. Vérifiez que la porte soit bien fermée. La température ambiante du local est trop élevée.
L'appareil refroidit trop.	La température est mal réglée. Veuillez consulter la partie "Réglage de la température".
Le compresseur fonctionne sans interruption	Tourner le bouton du thermostat en choisissant une température plus basse. La température ambiante du local est trop chaude. Vérifier si l'aération de l'appareil est suffisante et si aucun obstacle n'empçche son acheminement. De trop grandes quantités d'aliments ont été entreposées au cours des dernières 24 heures. N'ouvrez pas la porte plus longtemps que nécessaire.
Il y a de l'eau au fond du compartiment réfrigérateur ou sur les clayettes.	Le trou d'écoulement de l'eau de dégivrage est bouché. Nettoyez l'orifice d'écoulement avec le bâtonnet se trouvant dans l'orifice.
Bruits	Les bruits sont typiques des appareils frigorifiques. Il n'est pas anormal d'entendre le bruit de circulation du fluide frigorigène selon son état liquide, gazeux ou vaporeux. Dçs que le compresseur se met en marche, vous l'entendrez bourdonner ou claquer. Certaines sources de bruit sont dus à la mise en place de la structure du meuble.

Service après-vente et pièces de rechange

Une fois que tous ces contrôles ont été effectués, si l'anomalie de fonctionnement persiste, adressez-vous au Service Après-Vente le plus proche.

Pour que l'intervention soit plus rapide, au moment de l'appel, il vaut mieux indiquer:

• le modèle
  • le numéro de produit (PNC)
  • le numéro de série (S-No)

Ces indications figurent sur le certificat de garantie ou sur la plaque signalétique située à l'intérieur de l'appareil, à gauche et en bas.

Nous vous conseillons de noter ces indications ici afin de les avoir rapidement à portée de la main.

Caractéristiques Techniques

Les données techniques figurent sur la plaque signalétique située sur le côte gauche à l'intérieur de l'appareil.

En cas de coupure de courant abstenez-vous d'ouvrir la porte. Si l'interruption est de courte durée (jusqu'à 12 heures) et si le congélateur est rempli, il n'y a aucun risque d'altération pour les aliments. En cas contraire vous devrez consommer les aliments le plus rapidement possible (une augmentation de la température peut réduire remarquablement la durée de conservation des aliments).

Installation

Lors du transport et de l'installation de l'appareil, veiller à n'endommager aucune partie du circuit frigorifique.

• Pendant le fonctionnement normal, le condenseur et le compresseur à l'arrière de l'appareil s'échauffent sensiblement. Pour des raisons de sécurité, la ventilation doit être prévue comme indiqué dans le paragraphe correspondante. Veuillez consulter la partie "Emplacement".
• Important: en cas de dommage du câble d'alimentation, il ne doit être remplacé que par un professionnel qualifié.

Emplacement

• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général.
• L'appareil ne doit pas être situé à proximité de radiateurs ou cuisinières à gaz.
• Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses).
• Veillez à ne pas obstruer les ouvertures de ventilation.

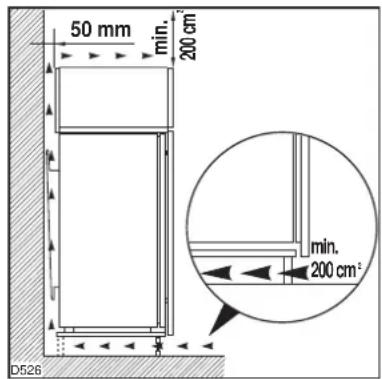

• Pour une aération optimale de l'appareil il est obligatoire de pratiquer une ouverture dans le socle (voir Fig.).

Il est également nécessaire que la niche soit équipée d'un conduit d'areation ayant les mesures suivantes:

Profondeur 50 mm

Largeur 540 mm

Pour le bon fonctionnement de votre appareil, la température ambiante du local doit être comprise entre la classe climatique (indiquée sur la plaque signalétique) pour lequel il est prévu. Au delà de ces températures, ses performances peuvent s'en trouver diminuées.

Le tableau ci-dessous vous permet de repérer les différentes classes climatiques existantes et les températures ambiantes correspondantes:

Classe climatique	pour une température ambiante de
SN +10 à +32°C
N	+16 à +32°C
ST	+18 à +38°C
T	+18 à +43°C

ATTENTION: En dehors des températures ambiantes indiquées par la classe climatique d'appartenance de ce produit, il est obligatoire de respecter les indications suivantes: lorsque la température ambiante descend sous la valeur minimum, la température de conservation du compartiment congélateur peut ne pas être garantie; il est donc conseillé de consommer les produits que ce dernier contient au plus vite.

Branchement électrique

Contrôlez, avant de brancher l'appareil, si le voltage et la fréquence indiqués sur la plaque signalétique correspondent à ceux de votre réseau. Tolérance admise: 6% en plus ou en moins. Pour l'adaptation de l'appareil à des voltages différents, l'adjonction d'un autotransformateur d'une puissance adéquate est indispensable.

Réversibilité de la porte

La porte de l'appareil a été immobilisée pour le transport au moyen de pivots.

Enlevez le pivot supérieur et inférieur conformément au sens d'ouverture de la porte.

Important Vérifiez si

Vérifiez si la prise de courant murale est en bon état et apte à recevoir la fiche du cordon d'alimentation du congélateur. Cette dernière est conforme aux normes en vigueur et comporte un logement pour mise à la terre. Cette fiche peut être branchée sur n'importe quel socle de prise de courant standard, qui toutefois doit être muni d'une broche raccordée à la terre.

Notre responsabilité ne saurait être engagée pour tout incident ou accident provoqué par une mise à la terre inexistante ou défectueuse.

Cet appareil est conforme aux Directives Communautaires suivantes:

• 87/308 du 2.6.87 concernant la suppression des interférences radio-électriques.
• 89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives.

Important

L'appareil doit pouvoir être débranché du secteur; il est donc nécessaire que la fiche reste accessible une fois que l'installation est terminée.

Attention! La réversib

La réversibilité de la porte une fois effectuée, contrôlez ensuite que le joint magnétique adhère à la carrosserie. Si la température à l'intérieur de la pièce est trop basse (en hiver, p.ex.), il se peut que le joint n'adhère pas parfaitement. Dans ce cas, si on ne veut pas attendre que le joint reprenne ses dimensions naturelles après un certain temps, on pourra accélérer ce processus en chauffant la partie intéressée à l'aide d'un sèche-cheveux.

Instructions pour l'encastrement

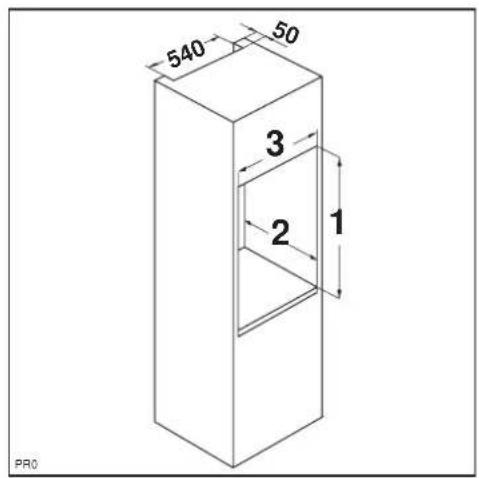

Dimensions de la niche

SA 1550 E SA 2252 E

Hauteur (1) 880 1225 mm

Profondeur (2) 550 550 mm

Largeur (3) 560 560 mm

Il est également nécessaire que la niche soit équipée d'un conduit d'areation ayant les mesures suivantes:

Profondeur 50 mm

Largeur 540 mm

1. Glissez l'appareil dans la niche en l'appuyant contre la paroi intérieure, correspondant au côté d'ouverture de la porte, jusqu'à ce que le cache supérieur soit à fleur (1) et veillez à ce que la charnière du bas soit alignée sur la paroi du meuble (2).

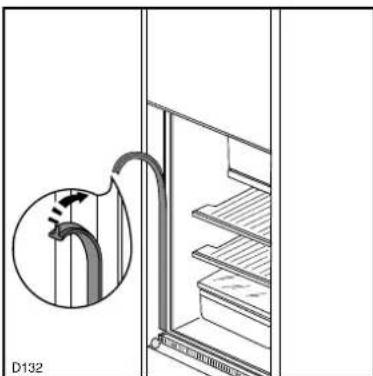

1. Appliquez le joint à pression, entre l'appareil et le meuble (Fig.).

1. Séparez les pièces Ha, Hb, Hc, Hd comme l'indique de la figure.

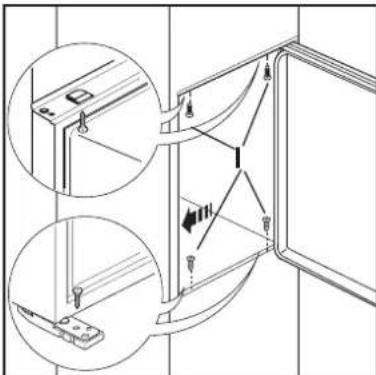

1. Ouvrez la porte et appuyez l'appareil contre le meuble de cuisine, du côté opposé aux charnières. Fixez l'appareil à l'aide des 4 vis (l) fournies.

1. Posez la glissière (Ha) sur la partie interne de la porte du meuble en respectant les côtes indiquées sur la figure et marquez la position des trous externes. Après avoir pratiqué les trous, fixez la glissière avec les vis fournies.

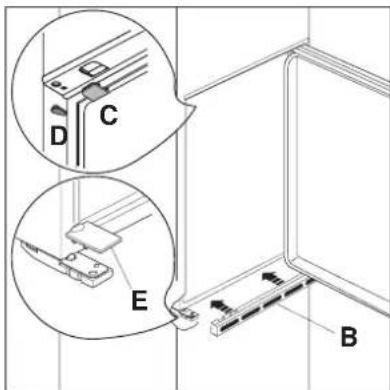

1. Appliquez la grille d'aération (B) et le couvrecharnière (E- Fig.).

Appliquez les caches (C-D) sur les ailettes des butées et dans les trous des charnières (Fig.).

1. Fixez par encliquetage le cache (Hc) sur la glissière (Ha).

1. Ouvrez la porte de l'appareil et celle du meuble à 90° environ. Introduisez l'équerre (Hb) dans la glissière (Ha). Tenir ensemble la porte de l'appareil et celle du meuble et marquer la position des trous comme l'indique la figure.

1. Fixez par encliquetage le cache (Hd) sur l'équerre (Hb).

1. Enlevez les équerres et marquez avec le clou (K) à 8 mm du bord externe de la porte.

1. Alignez de la porte du meuble. A la fin des opérations, il est nécessaire de contrôler que la porte de l'appareil se ferme parfaitement.

Brandt UK Ltd

Sales telephone : [phone] ; Sales fax : [phone]

Email : [e-mail]

ElcoBrandt Suisse SA

Service Après Vente

Route de Soleure 12

2072 St Blaise (NE)

Tél : [phone]

Fax : [phone]

Numéro vert : 0800 81 12 34

E-mail : [e-mail]

Service Consommateurs Brandt

BP 9526

95069 CERGY PONTOISE CEDEX

Tel : [phone]*

*0,34 Eur TTC / min à partir d'un poste fixe

Tarif en vigueur au 1 avril 2004

Service fourni par

Brandt Customer Services société par actions simplifiée au capital de 2.500.000 euros

5/7 avenue des Béthunes, 95310 Saint Ouen l'Aumône

RCS Pontoise 440 303 303

Brandt Appliances - S. A. S. au capital de 10 000 000 Euros - RCS Nanterre B 440 302 347
