MODE D'EMPLOI PKL 752 T/IX/HA HOTPOINT

Description de l'appareil,9

Installation,25

Mise en marche et utilisation,31

Précautions et conseils,31

Nettoyage et entretien,32

Anomalies et remèdes,33

IT

Italiano

ATTENTION: Cet apparéil ainsi que ses parties accessibles deviennent très chauds pendant leur fonctionnement. Il faut faire attention à ne pas toucher les éléments chauffants. Ne pas faittre approcher les enfants de moins de 8 ans à moins qu'ils ne soient sous surveillance constante. Le present apparéil peut etre utilisé par des enfants de plus de 8 ans et par des personnes presentaing des capacités physiques, sensorielles ou mentales réduites ou n'avant pas l'expérience ou les connaissances indispensablees, à condition qu'ils soient sous bonne surveillance ou qu'ils aient reçu les instructions nécessaires pour uneutilisation de l' apparéil en toute sécurité et à condition qu'ils se rendent compte des dangers encourus. Les enfants ne doivent pas jouer avec l' apparéil. Les opérations de nettoyage et d'entreitien ne doivent pas etre effectuees par des enfants non surveillés.

ATTENTION : Laisser un réseau de cuisson avec de l'huile ou de laGRAISSSE sur un foyer est dangereux et risque d'entrainer un incendie. Il ne faut JAMAIS essayer d'eteindre une flamme ou un incendie avec de l'eau ! Il faut eteindre l'appareil et couvrir la flamme avec un couvercle, par exemple, ou avec une couverture anti-feu.

ATTENTION: Risque d'incendie: ne pas laisser d'objets sur les surfaces de cuisson.

Ne jamais nettoyer l'appareil avec des nettoyeurs vapeur ou haute pression.

Essuyer tout liquide pouvant se trouver sur le couvercle avant de l'ouvrir. Ne pas abaiser le couvercle en verre (s'il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds.

Cet apparéil ne peut pas être allumé au moyen d'un temporisateur extérieur ou d'un système de commande à distance séparé.

ATTENTION : l'utilisation de protections de table inappropriées peut cause des incendies.

ES

Advertencias

le type d'anomalie
le modele de votre apparéil (Mod.)
- son numero de série (S/N)

Ces informations figurent sur la plaquette signalétique apposée sur votre apparéil et/ou sur son emballage.

ES

Asistencia

Comunique:

1. Grilles support de CASSEROLES
2. BRULEURS Å GAZ
3. Manettes de commande des BRULEURS GAZ
4. Bougie d'allumage des BRULEURS GAZ

5. DISPOSITIF DE SÉCURITÉ

6. BRULEURS GAZ ils ont plusieurs dimensions et puissances. Choisissez celui qui correspond le moyen au diamètre de votre casserole.

7. Manettes de commande des BRULEURS GAZ pour le réglage de la flamme.
8. La bougie d'allumage des BRULEURS GAZ permet l'allumage automatique du brûleur sélectionné.
9. DISPOSITIONIF DE SECURITE en cas d'extinction accidentelle de la flamme, coupe immédiatement l'arrivée du gaz.

ES

! Conserve ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu'il suive l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.
! Lisez attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de votre apparéil

Conditions réglementaires d'installation (Pour la France)

Le raccordement gaz devra est fait par un technicien qui assurera la bonne alimentation en gaz et le meilleur réglage de la combustion des brûleurs. Ces opérations d'installation, quoi simples, sont délicates et primordiales pour que votre table de cuisson vous rende le meilleur service. L'installation doit être effectue conformément aux textes réglementaires et règles de l'art en vigueur et règlement sanitaire départemental.

Positionnement

! Les emballages ne sont pas des jouets pour enfants, il faut lesmettre au rebut en respectant la reglementation sur le tri selectif des déchets (voir Précautions et conseils).

! L'installation doit être effectuee par un professionnel du secteur conformement aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens.
! Cet apparéil peut être installé et fonctionner seulement dans des locaux qui sont aérés en permanence, selon les Normes Nationales en vigueur. Il faut observer les conditions suivantes:

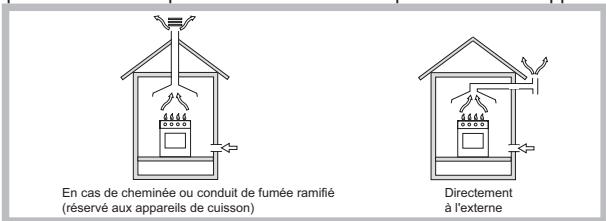

- La piece doit prévoir un système d'évacuation vers l'extérieur des fumées de combustion, réalisé au moyen d'une hotte ou par ventilateur électricqu qui entre automatiquement en fonction dès que l'on allume l'appareil.

• La pierce doit prévoir un système qui consent un apport d'air nécessaire à une régulière combustion. Le flux d'air nécessaire à la combustion ne doit pas être inférieur à 2m^3/h par kW de puissance installée.

Le système peut être réalisé en prélever l'air directement de l'extérieur du[bâtiment au moyen d'un conduit d'au moins 100~cm^2 de section utile qui ne risque pas d'être bouché accidentellement.

Ou, de manière indirecte depuis des locaux adjacents et équipés d'un conduit de ventilation avec l'extérieur comme susmentionné; ces locaux ne doivent pas'être des parties communes du bâtiment, des chambris à coucher ou des locaux à risque d'incendie.

• Une utilisation intensive et prolongée de l'appareil peut nécessiter d'une aération supplémentaire, comme par exemple l'ouverture d'une fenêtre

ou une aération plus efficace, en augmentant la puissance d'aspiration mécanique si déjà prédisposée.

• (Pour la France et la Belgique) Les gaz de petrole liquefiers, plus lourds que l'air, se déposent et stagnent vers le bas. Les locaux qui contiennent donc des bouteilles de G.P.L doivent prévoir des ouvertures vers l'extérieur afin de permettre l'évacuation du gaz par le bas en cas de fuites accidentelles. Les bouteilles de GPL, qu'elles soient vides ou partiellement pleines, ne devront donc pas être installées ou entreprises dans des locaux qui se trouvent au dessous du niveau du sol (caves etc.). Il est opportun de n'entreposer dans le local que la bouteille que vous étés en train d'utiliser, place de façon à ne pas être sujette à l'action directe de sources de chaleur (fours, deux de bois, poèles etc.) qui peuvent atteindre des températures dépassant 50^ .

Encastrement

Pour une installation correcte de la table de cuisson, il faut se conformer aux instructions suivantes :

• Les meubles jouxtant la table, dont la hauteur dépasse celle du plan de cuisson, doivent être placés à au moins 200 mm du bord du plan.
• Les hôtes doivent être installées conformément aux instructions reportées dans leur notice d'installation et à au moins 650 mm de distance (voir figure).
• Les éléments hauts jouxtant la hotte doivent être placés à au moins 420 mm de distance du plan de travail (voir figure).

En cas d'installation de la table de cuisson sous un élément haut, ce dernier devra être monté à au moins 700 mm de distance du plan.

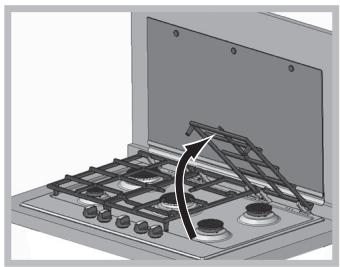

Avant de procéder à l'installation, enlever les grilles et les brûleurs du plan de cuisson et renverser celui-ci en veillant à ce que les thermocouples et les bougies ne soient pas endommagés.

Applique les joints fournis avec l'appareil sur les bords extérieurs du plan de cuisson pour empêcher le passage de l'air, de l'humidité et de l'eau (voir figure).

Pour une application correcte, s'assurer que les surfaces à sceller sont propres,

sèches et sans traces deGRAISSES/huiles.

• La découpe du meuble doit avoir les dimensions indiquées par la figure. Des crochets de fixation sont prévus pour fixer la table sur des plans de 20 à 40 mm d'épaissieur. Pour bien fixer la table, utilisez tous les crochets fournis.

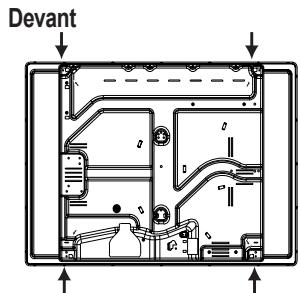

Scheme de fixation des crochets

Position du crochet pour top H=20mm
Position du crochet pour top H=30mm

Position du crochet pour top H=40mm

Derrière

!Utilizez tous les crochets compris dans le "sachet accessoires"

• Si la table n'est pas installée au-dessus d'un four à encastrer, il faut monter un panneau d'isolation en bois. Il faut le monter à au moins 20 mm de distance du bord inférieur de la table.

Aération

Pour garantir une bonne aération, la cavité d'encastrement doit être dépourvue de paroi arrêté. Il est conseilé dinstaller le four de manière à ce qu'il repose sur deux cales en bois ou bien sur un plan d'appui continu qui ait une découvert d'au moins 45 × 560 ~mm (voir figures).

En cas d'installation au-dessus d'un four encasirable dépourvu de ventilation de refroidissement forcie, il faudra prévoir des prises d'air d'entree et de sortie pour permettre une bonne aeration à l'intérieur du meuble (voir figure).

Raccordement electrique

Les tables munies d'un cordon d'alimentation tripolaire, sont prévues pour un fonctionnement à courant alternatif à la tension et à la fréquence d'alimentation indiquées sur la plaquette des caractéristiques (placee sous la table de cuisson). Le conducteur de terre du cable est jaune/vert. En cas d'installation au-dessus d'un four à encastrer, la connexion électrique de la table et celle du four doivent être effectuées séparément, pour des questions de sécurité électrique mais aussi pour simplifier, au besoin, l'extraction du four.

Branchement du cable d'alimentation au réseau électrique

Montez sur le cable une prise normalisée adaptée à la charge indiquée sur l'étiquette des caractéristiques.

En cas de raccordement direct au réseau, il faut intercaler entre l'appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d'écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l'interrupteur). Le cable d'alimentation ne doit atteindre, en aucun point, des températures dépassant de 50^ la température ambiente.

! L'installateur est responsable du bon raccordement électrique de l'appareil et du respect des normes de sécurité.

Avant de procéder au branchement, assurez-vous que :

• la prise est bien munie d'une terre conforme à la loi;
• la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaquette signalétique;
• la tension d'alimentation est bien comprise entre les valeurs individues sur la plaquette signalétique;
• la prise est bien compatible avec la fiche de l'appareil. si ce n'est pas le cas, remplacez la prise ou la fiche, n'utilise ni rallonges ni prises multiples.

!Après installation de l'appareil, le cable électrique et la prise de courant doit être facilement accessibles
!Le cable ne doit etre ni pié ni excessivement écrase.
Il doit être contrôle périodiquement et ne peut être remplace que par un technicien agrée (voir Assistance).
! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

Raccordement gaz

Raccorder l'appareil à la bouteille ou à la canalisation du gaz conformément aux normes en vigueur, uniquement après avoir vérifié que l'appareil est bien réglé pour le type de gaz d'alimentation utilisé. Dans le cas contraire, effectuer les opérations décrites au paragraphe "Adaptation aux différents types de gaz". Pour l'alimentation en gaz liquide, utiliser des régulateurs de pression conformés aux Normes en vigueur.

! Pour un fonctionnement en toute sécurité, pour l'emploi correct de l'énergie et une plus longue durée de vie de l'appareil, vérifier si la pression d'alimentation respecte bien les valeurs indiquées dans le tableau 1 "Caracteristiques des brûleurs et des injecteurs".

Pour relier l'appareil à la canalisation du gaz Naturel, I2E+3+ pour la Belgique, I2E pour le Luxembourg et I2L pour la Hollande, il faut avant tout installer le raccord "R" (disponible sur demande auprès du Service d'Assistance Technique Ariston) avec son étanchéité "G" sur le raccord en forme de "L" situé sur le tuyau de raccordement gaz (voir figure). Le raccord est fourni de filetage conique mâle avec pas 1

Le raccordement doit être réalisé au moyen:

ou d'un tuyau rigide
ou d'un tuyau flexible en acier inox, sans interruption, et équipé de raccordements filétés.

En amont de l'appareil il faut installer un robinet d'arrêt du gaz; il devra être installé de manière à pouvoir facilement le manoeuvrer, selon les Normes Nationales en vigueur.

Raccordement par tuyau rigide (cuivre ou acier)

! Le raccordement à l'installation de gaz doit être effectué de manière à ce que l'appareil ne subisse aucun type de contrainte.

La rampe d'alimentation de l'appareil est munie d'un raccord en "L" orientable dont I'etanchete est assurée par un joint. S'il vous faut inverser le raccord, vous nevez obligatoire remplacer le joint d'etanchete (fourni avec I'appareil). Le raccord d'entree du gaz a I'appareil est filte 1/2 gaz male cylindrique.

Raccordement par tuyau flexible en acier inox, à paroi continue avec raccords filétés

Le raccord d'entrée du gaz à l'appareil est filtré 1/2 gaz maje cylindrique.

La mise en œuvre de ces tuyaux doit être effectuee de façon a ce que, meme au maximum de leur extension, ils ne depassent pas 2000 mm de long. Avres raccordement, assurez-vous que le tuyau metallique flexible ne touche pas à des parties mobiles et n'est pas ecrased.

! N'utilise que des tuyaux conformes et des joints d'étanchéité conformes aux textes réglementaires applicables dans le pays.

Vérification de l'étanchéité

! Une fois l'installation terminée, vérifier l'étanchéité de tous les raccords en utilisant une solution savonneuse et jamais une flamme.

Adaptation aux différents types de gaz (pour la France et la Belgique)

Pour adapter la table à un type de gaz autres que celui pour lequel elle a été prévue (indiqué sur l'étiquette fixée sous la table ou sur l'emballage), il faut changer les injecteurs des brûleurs en procédant comme suit :

1. Enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement.
2. Dévissez les injecteurs à l'aide d'une clé à tube de 7 mm et remplacezles par les injecteurs adaptés au nouveau type de gaz (voir tableau 1 "Caracteristiques des brûleurs et des injecteurs").
3. Remontez les différentes parties en effectuant les opérations dans le sens inverse.
4. En fin d'opération remplacez la vente étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services Àpres-vente.

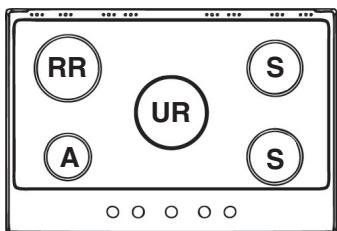

Remplacement des injecteurs sur le brûleur "deux flammes" indépendantes

1. Enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement; Le brûleur est formé de deux parties distinctes (voir figure);
2. Dévissez les injecteurs à l'aide d'une cléf en tube de 7 mm. Le brûleur interieur a un injecteur, le brûleur extérieur en a deux (de même dimension). Remplacez les injecteurs par d'autres appropriés au nouveau type de gaz (voir tableau 1).
3. Remontez les différentes parties en effectuant les opérations dans le sens inverse.

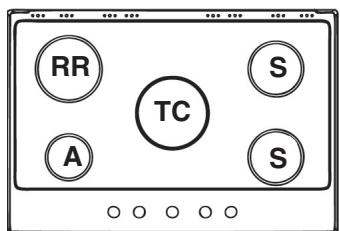

Remplacement des injecteurs du brûleur Triple couronne

1. Retirer les grilles et sortir les brûleurs de leurs logements. Le brûleur est formé de deux parties distinctes (voir figures);
2. Dévisser les injecteurs à l'aide d'une clé à tube de 7 mm. Remplacer les injecteurs par d'autres appropriés au nouveau type de gaz (voir tableau 1). Les deux injecteurs sont percés des mêmes trouss.
3. Remonter les composants dans le sens inverse du démontage.

Réglage de l'air primaire des brûleurs (pour la France et la Belgique) Les brûleurs ne nécessitant d'aucun réglage de l'air primaire.

• Réglage minimum (pour la France e la Belgique)
• Placez le robinet sur la position de minima;

1. Déposez la manette et tournez la vis de réglage positionnée à l'intérieur ou sur le côté de la tige du robinet jusqu'à ce que vous obteniez une petite flambre régulière;

2. Une fois obtenu le débit minimal souhaïte, allumez le brûleur et tournez brusquement la manette de la position de ralenti à la position d'ouverture maximale et vice versa à plusieurs reprises. Vérifiéz ainsi qu'il n'y ait pas extinction du brûleur.

3. En cas de mauvais fonctionnement du dispositif de sécurité gaz (thermocouple) équipant certains apparéils, quand les brûleurs sont au minima, augmentez leur début en agissant sur la vis de réglage.
4. ÀpRES avoir procédé à ce réglage, reposez les scellés sur les by-pass en utilisant de la cire ou autre matériel équivalent.
5. Dans le cas de manettes à réglage " discret " et d'affichage à led, positionner la manette sur le minimum, retarder ensuite la manette et agir sur la vis de réglage située à côté de la tige du robinet.

6. Réglage des minima du brûleur DCDR à réglage " discret " et à affichage à led :

7. pour le réglage de l'anneau extérieur, tourner la manette dans le sens inverse des aiguilles d'une montre jusqu'à la position minimum;

8. pour le réglage du minimum de l'anneau interieur, tourner la manette dans le sens des aiguilles d'une montre jusqu'à la position minimum;
   retirer la manette et agir sur la vis située a cote de la tige du robinet.

!En cas de gaz liquides, il faut visser à fond la vis de réglage.
! En fin d'opération remplacez la vieille étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services Àpres-vente.
! Si la pression du gaz utilisé est différente (ou variable) par rapport à la pression prévue, il faut installer, sur la tuyauterie d'entrée un régulateur de pression approprié (conformément aux textes réglementaires applicables dans le pays).

PLAQUETTE SIGNALÉTIQUE
Raccordements éllectriques	voir plaquette signalétique
CE	Cet apparéil est conforme aux Directives Communautaires suivantes : - 2006/95/CE du 12/12/06 (Basse Tension) et modifications successives - 2004/108/CE du 15/12/04 (Compatibilité Electromagnétique) et modifications successives - 93/68/CEE du 22/07/93 et modifications successives. - 2009/142/CE du 30/11/09 (Gaz) et modifications successives - 2012/19/UE et modifications successives.
ÉCOCONCEPTION	Règlement n°66/2014 de l'UE intégrant la Directive 2009/125/EC. Norme EN 30-2-1

Caracteristiques des brûleurs et des injecteurs

Tableau 1 (Pour la France et la Belgique)			Gaz liquidés					Gaz natural
Brûleur	Diamètre(mm)	Puisance thermique kW(p.c.s.*Réduit)	Puisance thermique kW(p.c.s.*Nominale	By-pass1/100(mm)	Injecteur1/100(mm)	Débit *(g/h)Butane	Propane	Injecteur1/100(mm)	Puisance thermique kW(p.c.s.*Nominale	Débit *(g/h)G20	Puisance thermique kW(p.c.s.*Nominale	Débit *(l/h)G25
Rapide Réduit (RR)	100	0.70	2.60	39	80	189	186	122(H3)	2.60	248	2.60	288
Semi Rapide (S)	75	0.40	1.65	28	64	120	118	96(Z)	1.65	157	1.65	183
Auxiliaire (A)	55	0.40	1.00	28	50	73	71	79(6)	1.00	95	1.00	111
Triple Coronne (TC)	130	1.50	3.30	61	65x2	240	236	103x2	3.60	343	3.30	365
Ultra Rapide (UR)	100	0.70	3.40	39	91	247	243	138(H3)	3.40	324	3.40	376
Deux flammes(DCDR Intérieur) (2)	36	0.40	0.90	28	44	65	64	74	0.90	86	0.90	100
Deux flammes(DCDR Extérieur)2 injecteurs (2)	130	1.50	4.10	61	70x2	298	293	110x2	4.10	390	4.10	454
Pressionsd'alimentation(Pour la France)	Nominale (mbar)Minimum (mbar)Maximum (mbar)					28-302035	372545			201725		252030
Pressionsd'alimentation(Pour la Belgique)	Nominale (mbar)Minimum (mbar)Maximum (mbar)					28-302035	372545			201525		251530

Pour la Hollande
Gaz natural

Brûleur	Diamètre (mm)	Puisance thermique kW (p.c.s.*)		Injecteur 1/100 (mm)	Débit * (l/h) G25
		Nominale	Réduit
Rapide Réduit (RR)	100	2.60	0.70	122(H3)	288
Semi Rapide (S)	75	1.65	0.40	96(Z)	183
Auxiliaire (A)	55	1.00	0.40	79(6)	111
Triple Coronne (TC)	130	3.30	1.50	103x2	365
Ultra Rapide (UR)	100	3.40	0.70	138(H3)	376
Doppie Fiamme (DCDR Intérieur) (2)	30	0.90	0.40	74	100
Doppie Fiamme (DCDR Exterieur) 2 injecteurs (2)	130	4.10	1.50	110x2	454
Pressions d'alimentation	Nominale (mbar)				25
	Minimum (mbar)				20
	Maximum (mbar)				30
Pour la Luxembourg				Gaz natural
Brûleur	Diamètre (mm)	Puisance thermique kW (p.c.s.)*		Injecteur 1/100 (mm)	Débit * (l/h) G20
		Nominale	Réduit
Rapide Réduit (RR)	100	2.60	0.70	122(H3)	248
Semi Rapide (S)	75	1.65	0.40	96(Z)	157
Auxiliaire (A)	55	1.00	0.40	79(6)	95
Triple Coronne (TC)	130	3.30	1.50	103x2	314
Ultra Rapide (UR)	100	3.40	0.70	138(H3)	324
Doppie Fiamme (DCDR Intérieur) (2)	30	0.90	0.40	74	86
Doppie Fiamme (DCDR Exterieur) 2 injecteurs (2)	130	4.10	1.50	110x2	390
Pressions d'alimentation	Nominale (mbar) Minimum (mbar) Maximum (mbar)				25 20 30

(2) Uniquement pour DCDR double commande
A 15^ C et 1013,25 mbar-gaz sec
Propane P.C.S. = 50,37 MJ/kg
Butane P.C.S. = 49,47 MJ/kg
Nature G20 P.C.S. = 37,78 MJ/m³
Nature G25 P.C.S. = 32,49 MJ/m³

PKL 752 U/IX/HA

PKL 741 D2/T/IX/HA

PKL 752 T/IX/HA
PKL 751 T/IX/HA
PKLL 751 T/IX/HA
PKL 752 T/EX/HA

Mise en marche et utilisation

! La position du brûleur gaz correspondante est indiquée sur chaque manette.

Les tables de cuisson sont équipées de réglage de puissance " discret " permettant de régler avec précision la flamme jusqu'à 5 niveaux différents. Gréce à ce système, les tables à gaz permettent de toujours Obtir les mêmes résultats pour chaque recette car il est plus simple de repérer avec précision le niveau de puissance optimal pour le type de cuisson choisi.

Brûleurs à gaz

Chaque manette permet de régler le brûleur sélectionné comme suit :

Eteint

Maximum

Minimum

Pour allumer un brûleur, approchez une flamme ou un allume-gaz, appuyez à fond et tournez la manette correspondante dans le sens inverse des aiguilles d'une montre pour sélectionner la position de puissance maximale.

Sur les modèles équipés d'un dispositif de sécurité gaz, appuyez pendant au moins 2-3 secondes de suite sur la manette pour permettre au dispositif de se rechauffer.

Pour allumer un brûleur sur les modèles équipés de bougie d'allumage, appuyez ensuite à fond sur la manette correspondante et tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à sa position de puissance maximale.

! En cas d'extinction accidentelle des flammes du brûleur, tournez la manette jusqu'à l'arrêt et attendez au moins 1 minute avant de tenter de rallumer.

Pour êtreindre le brûleur tournez la manette dans le sens des aiguilles d'une montre pour la ramener en face du symbole “ ”.

Réglage "discret " de la flamme

Il est possible de régler à l'aide de la manette 5 niveaux de puissance pour le brûleur choisi.

Pour passer d'un niveau à l'autre, il suffit de tournier la manette vers le niveau choisi.

Un déclic /clic signale le passage d'un niveau à l'autre.

Le niveau sélectionné est signalé par le symbole correspondant (symboles 011,0) les et, sur les tables équipées d'afficheur, par allumage des

LED (5 = puissance max. ; 1 = puissance min.). Ce système assure un réglage parfait de la flamme et permet de tous jours être nette ou le même résultat de cuisson car il est plus facile de régler le niveau de puissance désiré.

Le brûleur à “ deux flammes”

Ce brûleur à gaz est formé de deux anneaux de flamme concentriques pouvant fonctionner ensemble ou séparément (uniquement dans le cas de double commande).

Le brûleur étant équipé d'un dispositif de sécurité de flamme, appuyer pendant au moins 2-3 secondes de suite sur la manette pour permettre au dispositif de se réchauffer.

Double commande:

Chaque couronne composant le brûleur a sa propre manette de commande :

la manette caractérisée par le symbole contrôle l'anneau extérieur; la manette caractérisée par le symbole contrôle l'anneau interieur;

Pour allumer la couronne souhaitee, appuyer sur la manette correspondante en tournant dans le sens inverse des aiguilles d'une montre jusqu'à la position

de puissance maximale 0.

Pour une utilisation optime du foyer double flamme, ne jamais régler, simultanément, l'anneau du centre sur sa position minimale et l'anneau extérieur sur sa position maximale.

Conseils pratiques pour l'utilisation des brûleurs

Pour obtenir un meilleur rendement, n'oubliez pas :

• D'utiliser des réciements appropriés à chaque brûleur (voir tableau) pour éviter que les flammes ne dépassent de sous les casseroles.
• De toujours utiliser des cassetoles à fond plat et avec couvercle.
• De tourner la manette dans la position minimum au moment de l'ébullition.

Brûleurs	Ø Diamètre de recipients (cm)
Rapide Réduit (RR)	24 - 26
Semi Rapide (S)	16 - 20
Auxiliaire (A)	10 - 14
Triple Couronne (TC)	24 - 26
Ultra Rapide (UR)	24 - 26
Deux Flames (DCDR interieur)	10 - 14
Deux Flames (DCDR extérieur)	26 - 28

! Sur les modèles munis de grille de réduction, cette dernière ne doit être utilisée que sur le brûleur Deux flammes interieur (DCDR interieur), lorsque l'on utilise des écipients de diamètre inférieur à 12 cm.

Pour désigner le type de brûleur reportez-vous aux dessins figurant dans le paragraphe "Caracteristiques des brûleurs et des injecteurs".

Pour un maximum de stabilité, assurez-vous systématiquement que les supports de la poèle soient bien fixés et que chaque poèle soit centré sur son brûleur.
- Les poignées des poèles doivent être alignées avec les barres de support.
- Les poignées des poèles doivent être positionnées de façon à ne pas dépasser de l'avant de la cuisine.

L'aspect le plus variable en termes de stabilité des casseroles peut être la casserole elle-même (ou son positionnement durant son'utilisation). Des casseroles correctement équilibrées, avec des fonds plats, centrées sur le brûleur,

avec les poignées positionnées en ligne avec l'un des fers de la grille offrent bien sur le maximum de stabilité.

Précautions et conseils

! Cet apparéil a été concu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Sécurité générale

• Ce mode d'emploi concerne un apparéil à encastrer classe 3.
  Pour bien fonctionner, les apparciels à gaz ont besoin d'un apport d'air régulier. Il est important de vérifier lors de leur installation, que tous
• N'existe que sur certains modèles.

les points indiqués dans le paragraphe relatif à leur “Positionnement” soient respectés.

• Les instructions fournies ne sont applicables qu'aux pays dont les symboles sont reportés dans la notice et sur la plaquette d'immatriculation.
• Cét apparéil a été concu pour un usage familial, de type non professionnel.
• Cet apparéil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Ne touche pas à l'appareil si vous étés pieds nus ou si vous avez les mains ou les pieds mouillés ou humides.
• Cet apparéil qui sert à cuire des alimentés ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi. Toute autre utilisation ( comme par exemple le chiffage d'une piece) est impropre et donc dangereux. Le fabricant decline toute responsabilité en cas de dommages provoqués par un usage impropre ou erroné.
• Evitez que le cordon d'alimentation d'autres petits électroménagers touche à des parties chaudes du four.
• Les orifices ou les fentes d'aération ou d'évacuation de la chaleur ne doivent pas été bouchés
• Contrôlez toujours que les manettes sont bien dans la position “●”/“○” quand l'appareil n'est pas utilisé.
• Ne tirez suntout pas sur le cable pour débrancher la fiche de la prise de courant.
• N'effectuez aucune opération de nettoyage ou d'entretien sans avoirAAPARAVANT DEbranché la fiche de la prise de courant.
• En cas de panne, n'essayez enaucun cas d'acceder aux mecanismes internes pour tenter de réparer l'appareil. Contactez le service d'Assistance (voir Assistance).
• Faites attention à ce que les manches des casseroles soient toujours tournés vers l'intérieur de la table de cuisson pour éviter tout risque d'accident.
• N'abaissez pas le couvercle en verre (s'il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds.
• Ne laissez pas la plaque électrique allumée sans casserole dessus.
  N'utilise pas de casseroles instables ou déformées.
• Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de reconnaissance, sauf si elles ont pu bénéficier, par l'intérmédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant d'utilisation de l' apparéil.
  S'assurer que les enfants ne jouent pas avec l'appareil.
• Le dispositif n'est pas destiné à être mis en œuvre par une minuterie externe ou un système de télécommande séparée.

Mise au rebut

• Mise au rebut du matériel d'emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclées.
• La Directive Européenne 2012/19/EU sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils menagers usages ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usages doivent être collectés séparément afin d'optimiser le taux de récapération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrière" est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil apparéil.

Economies et respect de l'environnement

• Faites cuire vos alimentés dans des casseroles ou des poèmes à couvercle et utilisez le moins d'eau possible. Faire cuire les alimentés dans des casseroles ouvertes augmente considérablement la consommation d'énergie.
  Utilisez exclusivement des casseroles et poêles à fond plat.
• Si vous cuisinez un aliment qui nécessite beaucoup de temps, il est préférible d'utiliser un autocueilur qui est deux fois plus rapide et economise un tiers de l'énergie.

Nettoyage et entretien

Mise hors tension

Avant toute opération de nettoyage ou d'entretien coupez l'alimentation électrique de l'appareil.

Nettoyage de la surface de la table de cuisson

• Nettoyez les parties émailées et en verre à l'eau chaude en utilisant un peu de détergent neutre.
• Si les surfaces en acier inoxydable restent trop longtemps en contact avec de l'eau calcaire ou des détergents corrosifs, des taches risquent de se former. Eliminez tout débordement de liquide (eau, sauce, café, etc.) avant qu'il ne s'est.
• Nettoyez à l'eau chaude en utilisant un détergent neutre, puis essuyez à l'aide d'un chiffon doux ou d'une peau de chamois. Eliminez les résidus carbonisés à l'aide d'un produit de nettoyage spécial pour surfaces en acier inoxydable.
  Nettoyez l'inox uniquement avec un chiffon doux ou une éponge.
• N'utilise enaucun cas de produits abrasifs ou corrosifs, de produits chlorés ou de tampons à récurer.
  N'utilisez pas d'appareils de nettoyage à la vapeur.
  N'utilisez pas de produits inflammables.
• Essuyez immédiatement les substances acides ou alcalines, telles que vinaigre, moutarde, sel, sucre ou jus de citron, qui se sont déposées sur la table de cuisson.

Nettoyage des elements de la table de cuisson

• Nettoyez les parties émailées et en verre uniquement avec un chiffon doux ou une éponge.
• Les grilles, les chapeaux des brûleurs et les brûleurs peuvent être retirés pour être nettoyés.
• Lavez-les à la main, à l'eau chaude en utilisant un détergent non abrasif. Veillez à éliminer soignement tous les résidues d'aliments et assurez-vous qu'aucune des ouvertures des brûleurs n'est obstruée.
  Rincez et séchez.
• Réinstallé les brûleurs et les chapeaux des brûleurs dans leurs logements respectifs.
• Au moment de réinstaller les grilles, assurez-vous que celles-ci sont alignées par rapport au brûleur.
• Sur les modèles équipés de bougies d'allumage électriques et de dispositif de sécurité, voirlez à nettoyer soigneusement l'extrémité de la bougie pour garantir son bon fonctionnement. Vérifiez régulièrement l'état de ces éléments et nettoyez les à l'aide d'un chiffon humide, si nécessaire. Eliminez tout résidu d'aliment à l'aide d'un cure-dent ou d'une aiguille.

! Pour ne pas endommager le dispositif d'allumage électrique, actionnez-le uniquement lorsque les brûleurs ont été remis en place.

! Pas besoin de retarder les grilles pour nettoyer la surface du plan de cuisson. Grace à leur système de support, il suffit de soulever les grilles et de les garder dans cette position ou des les faire pivoter pour les poser sur un support arriere.

Attention à ne pas poser les grilles chaudes sur l'eventuel couvercle en verre pour éviter que les caoutchoucs sur le verre s'abiment.

Conseils de nettoyage pourles plaques aveclogo Diamond® Clean

Pour enlever tout type de tache, essuyer juste avec un chiffon doux humidifié d'un peu d'eau chaude.

Pour les taches plus persistantes, il est recommendé de procéder de la même façon mais en ajoutant un peu de liquide vaisse, ici pour assurer un résultat de nettoyage parfait.

! Il est interd it d'utiliser des produits de nettoyage plus agressifs et des éponges à récurer qui pouraient endommager de façon irréversible le traitement de protection spécial en provoquant des taches et des aureoles qu'il est ensuite impossible de faire partir.

Entretien robinets gaz

Il peut arriver qu'au bout d'un certain temps, un robinet se bloque ou tourne difficilement. Il faut alors le replacer.

! Cette opération doit être effectuee par un technicien agreé par le fabricant.

Anomalies et/remèdes

Il peut arriver que l'appareil ne fonctionne pas ou ne fonctionne pas très bien. Avant d'appeler le service après-vente, voyons Ensemble que faire. Vérifiez avant tout s'il n'y a pas de coupure de gaz ou de courant, et si les robinets du gaz en冲动 de l'appareil sont bien ouverts.

Le brûleur ne s'allume pas ou la flamme n'est pas uniforme.

Avez-vous contrôle si :

les orifices de sortie du gaz ne sont pas par hasard bouchés.
- les pièces amovibles composant le brûleur sont bien montées correctement.
- il y a des courants d'air dans les environns du plan de cuisson

La flamme s'eteint dans les versions équipées de sécurité de flamme.

Avez-vous contrôle si :

• vous avez bien appuyé à fond sur la manette.
• vous avez bien appuyé à fond sur la manette pendant un laps de temps suffisant pour permettre l'activation du dispositif de sécurité.
  les orifices de sortie du gaz situés en face du dispositif de sécurité ne sont pas par hasard bouchés.

Le brûleur s'éteint quand il est régèle sur la position de minimum.
Avez-vous contrôle si :

les orifices de sortie du gaz ne sont pas par hasard bouchés
- il y a des courants d'air dans les environns du plan de cuisson
les minima n'ont pas bien ete regles.

Les casseroles sont instables.

Avez-vous contrôle si:

• le fond de la casserole est parfaitement plat
• la casserole est bien placée au centre du brûleur
• la position des grilles n'a pas par hasard eté inversée.

Instalación

Antes de effetuar la connexion verifique que:

Desligar a corrente électrique
