MODE D'EMPLOI FFGC3625LB FRIGIDAIRE

(Pour modèles de plaques de cuisson en acier émaillé munis de 4 brûleurs scellés)

UN INSTALLATEUR QUALIFIÉ DOIT EFFECTUER L'INSTALLATION ET LE SERVICE IMPORTANT: CONSERVEZ CES INSTRUCTIONS POUR LES INSPECTEURS LOCAUX. LISEZ CES INSTRUCTIONS ET CONSERVEZ-LES POUR RÉFÉRENCES ULTÉRIEURES.

! AVERTISSEMENT

Si les instructions de ce manuel ne sont pas suivies à la lettre, il incendie ou une explosion susceptible de causer des dommages s ou même la mort.

POUR VOTRE SÉCURITÉ:

— N'entreposez et n'utilisez pas d'essence ou d'autres produits inflammables à proximité de cet appareil ou de tout autre appareil.
— QUE FAIRE SI VOUS DÉCELEZ UNE ODEUR DE GAZ:
- Ne tentez d'allumer aucun appareil.
- N'actionnez aucun interrupteur électrique; n'utilisez aucun appareil téléphonique de l'édifice.
- Communiquez immédiatement avec votre fournisseur de gaz en vous servant du téléphone d'un voisin. Suivez les instructions que le fournisseur vous donnera.
- S'il vous est impossible de rejoindre votre distributeur de gaz, communiquez avec le service d'incendie.
— L'installation et l'entretien doivent être effectués par un installateur qualifié, un service d'entretien ou de réparation accrédité ou le distributeur de gaz.

Appareils installés dans l'état du Massachusetts:

Cet appareil peut être installé dans l'état du Massachusetts par un plombier ou un monteur d'installations au gaz titulaire d'un permis. Un connecteur à gaz flexible de 3 pieds / 36 pouces doit être utilisé pour installer cet appareil. Une valve à gaz possédant une poignée en "T" doit être installée à la ligne de gaz reliée à cet appareil.

Dimensions de la plaque de cuisson 30" Min. * (76.2 cm) 2½" (6.4 cm) 2½" (6.4 cm) Dimensions de découpage pour la plaque de cuisson

DESIGN CERTIFIED® CERTIFIED®

Figure 1

Dimensions De la plaque De cuisson
MODÈLEa. LARGEURB. PROFONDEURc. HAUTEURD. LARGEUR DU BOÎTIERe. PROFONDEUR DU BOÎTIER
Modèles 30"30 (76.2)21 34 (55.2)4 14 (10.8)27 (68.6)19 (48.3)
Modèles 36"36 (91.4)21 34 (55.2)4 14 (10.8)33 14 (84.5)19 (48.3)
Dimensions De Découpage
MODÈLEF. LARGEURg. PROFONDEURH. HAUTEUR SOUS LA PLAQUE DE CUISSON
MINIMUMMAXIMUMMINIMUMMAXIMUM
Modèles 30"27 14 (69.2)28 12 (72.4)19 18 (48.6)19 34 (50.2)8 (20.3)
Modèles 36"33 78 (86.1)34 14 (87) 19 18 (48.6)19 34 (50.2)8 (20.3)

Toutes les dimensions sont en pouces (cm).

La dimension H est le dégagement requis sous la plaque de cuisson pour le raccordement au gaz.

NOTE: Le schéma de câblage de la plaque de cuisson est inclus à la fin de ce feuillet.

Imprimé au Canada

Schémas de câblage - pages 27-28

INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ

(Pour modèles de plaques de cuisson en acier émaillé munis de 4 brûleurs scellés)

Notes importantes à l'Installateur

  1. Lisez toutes les instructions contenues dans ce feuillet avant d'installer la cuisinière.
  2. Enlevez tout le matériel d'emballage avant de connecter l'alimentation de gaz à la plaque de cuisson.
  3. Respectez tous les codes et règlements applicables.
  4. N'oubliez pas de laisser ces instructions au consommateur.
  5. Note: Pour l'utilisation à plus de 2000 pieds d'élévation au dessus du niveau de la mer, la puissance de l'appareil devrait être réduite de 4% pour chaque 1000 pieds additionnel.

Note importante au consommateur

Conservez ces instructions avec le guide de l'utilisateur pour référence ultérieure.

INSTRUCTIONS DE SÉCURITÉ

IMPORTANTES

Cet appareil doit être installé conformément aux règlements locaux, ou en l'absence de règlements, au code National de Gaz ANSI Z223.1/NFPA 54 aux Etats-Unis, ou aux normes CAN/ACG-B149 et CAN/ACG-B149.2 au Canada.

- L'installation d'appareils conçus pour les maisons mobiles doit se conformer aux normes de la Manufactured Home Construction and Safety Standard, titre 24CFR, partie 3280 (antérieurement Federal Standard for Mobile Home Construction and Safety, titre 24, HUD (partie 280)) ou en l'absence de normes, aux normes de la Manufactured Home Installation 1982 (Manufactured Home Sites, Communities and Setups), ANSI/NCSBCS A225.1 ou aux codes locaux.

La conception de cette plaque de cuisson a été approuvée par American Gas Association (A.G.A.). Il faut prendre certaines précautions d'usage lors de l'utilisation de tout appareil fonctionnant au gaz naturel ou produisant de la chaleur. Vous trouverez celles-ci dans votre Guide d'utilisateur, lisez-les avec attention.

  • Les rideaux d'air ou les hottes de cuisinières qui projektent un courant d'air descendant vers la table de cuisson, ne doivent pas être utilisés avec des appareils à gaz, sauf si la hotte et l'appareil ont été conçus, testés et répertoriés par un laboratoire d'essai indépendant pour pouvoir fonctionner conjointement.
  • Assurez-vous que votre appareil est correctement installé et mis à la terre par un installateur ou un technicien d'entretien qualifié.
  • Le circuit électrique de cette plaque de cuisson doit être mis à la terre conformément aux règlements locaux, ou en l'absence de règlements, au code national de l'électricité ANSI/NFPA no. 70- dernière édition aux Etats-Unis ou à la norme canadienne d'électricité, ACNOR C22.1, partie 1, au canada.
  • Lors d'une panne de courant électrique, les brûleurs de surface peuvent être allumés manuellement; placez une allumette allumée près de la tête du brûleur et tournez lentement le bouton de commande de surface à la position LITE. Redoublez de prudence si vous allumez un brûleur de surface manuellement.
  • N'entreposez pas d'objets susceptibles d'intéresser les enfants dans les armoires situées au-dessus de l'appareil. Ils risquent de se brûler sérieusement s'ils tentent de grimper sur l'appareil.
  • Évitez de placer des armoires de rangement au-dessus des brûleurs afin d'éliminer les gestes inutiles au-dessus de ceux-ci.
  • Réglez la flamme du brûleur pour qu'elle ne dépasse pas le bord de l'ustensile utilisé pour la cuisson. Une flamme excessive est dangereuse.
  • N'utilisez jamais votre appareil pour réchauffer ou chauffer la pièce. L'utilisation prolongée de la plaque de cuisson sans une ventilation adéquate peut s'avérer dangereuse.
  • Ne gardez pas de produits combustibles, d'essence et d'autres produits inflammables à proximité de cet appareil ou de tout autre appareil. Il pourrait en résulter des explosions ou un incendie.

! AVERTISSEMENT

Il faut couper l'alimentation

électrique durant le branchement. À défaut de ce faire il peut en résulter des blessures graves ou la mort.

INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ

(Pour modèles de plaques de cuisson en acier émaillé munis de 4 brûleurs scellés)

L'armoire supérieure ne doit pas excéder une profondeur de 13" (33 cm) A 2" (5.1 cm) minimum recommandé entre le rebord arrière de découpage et le mur en matériel combustible le plus proche du dessus du comptoir 18" Min. (45.7 cm) B 2¼" (5.7 cm) minimum du bord du comptoir au rebord avant du découpage. C Dégagement Dégagement minimum de 30" (76.2 cm) entre le haut de la surface de cuisson et la base de l'armoire en bois ou en métal non protégée. 24" Min. (61 cm) Si un tiroir est présent, laissez au minimum 6½" (16.5 cm) d'espace libre en dessous du comptoir. Assurer vous u'il plus

! AVERTISSEMENT

Pour éliminer les

risques de brûlures ou de feu en allongeant le bras au-dessus des surfaces de cuisson chaudes, évitez d'installer des armoires au-dessus de la plaque de cuisson. Si vous devez en installer, il est possible de réduire le risque en plaçant une hotte pour cuisinière qui excède horizontalement d'un minimum de 5" (12.7 cm) la base de l'armoire.

Si un tiroir est présent, laissez au minimum 6½" (16.5 cm) d'espace libre en dessous du comptoir. Assurez-vous qu'il n'y a pas d'interférence entre le tiroir et le branchement électrique ou la ligne de gaz.

AVERTISSEMENT Ne rangez jamais des produits inflammables dans le tiroir.

MODÈLE A B.Dégagementminimum du côté gaucheC. Dégagement minimum du côté droit
Modèles 30" 30'(76.2 cm) 7" (17.8 cm) 7" (17.8 cm)
Modèles 36" 36'(91.4 cm) 7" (17.8 cm) 7" (17.8 cm)

Figure 2 – OUVERTURE DU DÉCOUPAGE DE DESSUS DU COMPTOIR

Installation typique d'un four encastré électrique sous le comptoir et d'une table de cuisson au-dessus

! AVERTISSEMENT

Les attaches anti-versements doivent être utilisées pour retenir le four encastré aux armoires.

Cette table de cuisson peut-être installée au dessus de certains modèles de fours encastrés électriques.

Des panneaux latéraux de séparation doivent être installés pour isoler l'appareil des armoires accolées. La hauteur des panneaux doit permettre l'installation des modèles de tables de cuisson approuvées. Reportez-vous aux informations typiques d'une table de cuisson à gaz installée au-dessus d'un four encastré électrique installé sous le comptoir.

Boîte de raccordement de 208/240 Volts, mise à la terre.

deles de fours encastrés électriques. Approx. 3" (7.6 cm) G 4" (10.2 cm) 4" (10.2 cm) F 36" Min. (91.4 cm Min.) Utilisez un contre-p (1.9 cm) d'épaisseu deux solives et à ég coup-de-pied. La ba supporter 150 lbs (e modèles 27" et 200 pour les modèles 30 L'appareil chevauche l'ouverture de 1" (2.5cm) minimum de chaque côté. 4 ½" Max.* (11.4 cm Max.*)

Découpez une ouverture dans le plancher en bois de 4" x 4" (10.2 cm X 10.2 cm) minimum, pour y conduire le câble armé vers la boîte de raccordement.

Utilisez un contre-plaqué de 3/4" (1.9 cm) d'épaisseur monté sur deux solives et à égalité avec le coup-de-pied. La base doit pouvoir supporter 150 lbs (68 kg) pour les modèles 27" et 200 lbs (90 kg) pour les modèles 30".

* Un maximum de 5" (12.7 cm) est permis si aucune table de cuisson n'est installée au dessus de l'appareil.

DIMENSIONS DE DÉCOUPAGE (POUCES (cm))
TYPE DE FOUR E. HAUTEUR F. LARGEUR G. PROFONDEUR
Min. Max.Min. Max. Min.
30" (76.2) 27 14 " (69,2 cm) 28 14 (71.8) 28 12 "(72.4) 29" (73.7)23 12 " (59.7)
27" (68.6)27 14 " (69,2 cm)28 14 " (71.8)24 18 " (63.2)25 14 " (64.1)23 12 " (59.7)

Figure 3

INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ

(Pour modèles de plaques de cuisson en acier émaillé munis de 4 brûleurs scellés)

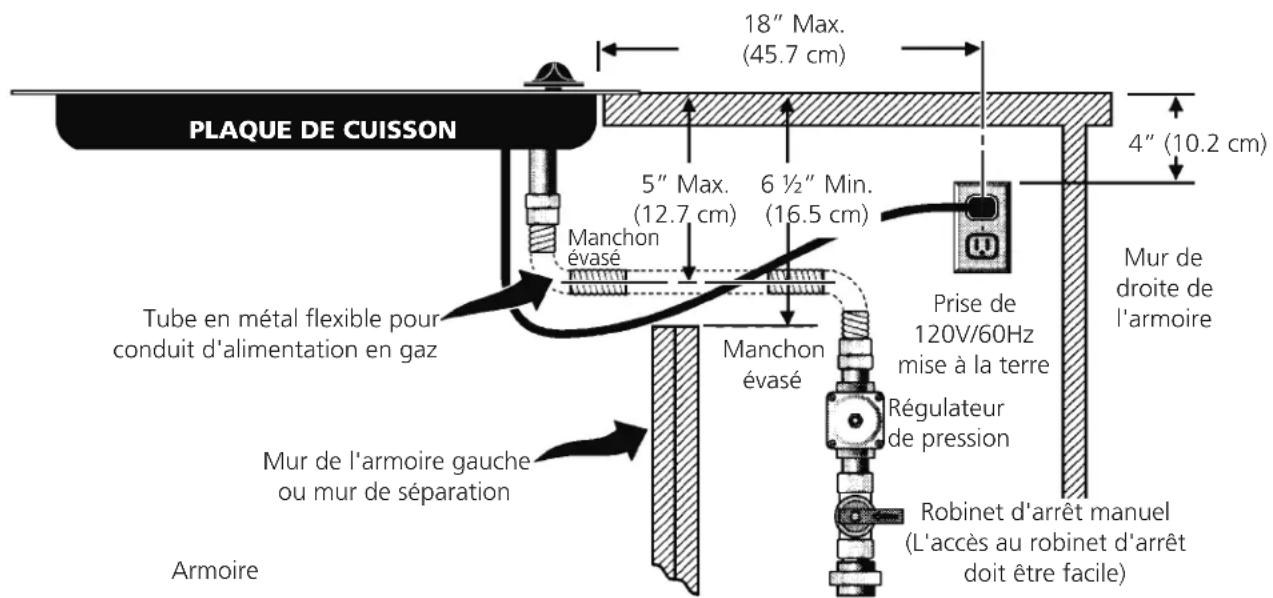

PLAQUE DE CUISSON 18" Max. (45.7 cm) 5" Max. (12.7 cm) 6 ½" Min. (16.5 cm) 4" (10.2 cm) Manchon évasé Tube en métal flexible pour conduit d'alimentation en gaz Mur de l'armoire gauche ou mur de séparation Armoire Prise de 120V/60Hz mise à la terre Régulateur de pression Robinet d'arrêt manuel (L'accès au robinet d'arrêt doit être facile)

Figure 4 – INSTALLATION TYPIQUE D'UNE TABLE DE CUISSON À GAZ AU-DESSUS D'UN FOUR ENCASTRÉ ÉLECTRIQUE INSTALLÉ SOUS LE COMPTOIR

1. Emplacement de la prise de courant murale

NOTE: Si aucune prise de courant n'est disponible, demandez à un électricien qualifié d'en installer une.

12" (30.5 cm) 8" (20.3 cm) 10" (25.4 cm) L'emplacement recommandé pour la prise de courant de 120V avec contact de mise à la terre se trouve sur le mur arrière. 22"

Figure 5 CL de l'appareil

2. Installation de l'appareil

  1. Inspectez visuellement la plaque de cuisson.
  2. Placez la plaque de cuisson dans l'ouverture du comptoir.

Après l'insertion de l'appareil dans l'ouverture du comptoir, assurez-vous qu'il est supporté par le cadre en métal du boîtier. L'appareil ne doit pas être supporté par la vitre ou le dessus en porcelaine. Faites attention de ne pas découper une ouverture trop grande dans le comptoir afin d'éviter que la vitre ou le dessus en porcelaine supporte la plaque de cuisson.

NOTE: Ne calfeutrez pas la plaque de cuisson. Elle doit pouvoir être enlevée du comptoir pour réparation si nécessaire.

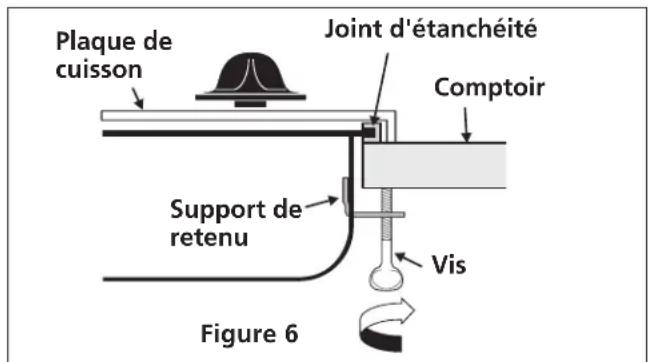

Instructions de fixation

Une fois l'appareil installé dans l'ouverture du comptoir, fixez-le tel qu'indiqué.

Plaque de cuisson Joint d'étanchéité Comptoir Support de retenu Vis Figure 6

INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ

(Pour modèles de plaques de cuisson en acier émaillé munis de 4 brûleurs scellés)

Pour la fixation, insérez l'équerre de fixation en plaçant le côté en retrait de celle-ci dans la fente se trouvant sur chaque côté de l'élément. Insérez la vis à oreilles à travers l'équerre de fixation jusqu'à ce qu'elle entre en contact avec le dessous du comptoir. Serrez jusqu'à ce que l'appareil s'enfonce dans son emplacement.

3. Fournissez une alimentation en gaz adéquate

Cette plaque de cuisson a été conçue pour fonctionner au gaz naturel avec une pression d'admission de 4" (10.2 cm).

Un régulateur de pression est branché en série avec la rampe à gaz de la plaque de cuisson, et doit rester en série sur le tuyau d'alimentation.

Pour un fonctionnement normal, la pression intérieure maximale au régulateur ne doit pas être supérieure à la pression d'une colonne d'eau (C.E.) de 14" (35.6 cm).

Pour vérifier le régulateur, la pression d'admission doit être supérieure d'au moins 1" (2.5 cm) (ou de 0.25kPa) à celle du régulateur ajusté à la rampe à gaz. Le régulateur étant ajusté à 4" (10.2 cm) de pression, la pression d'admission doit être d'au moins 5" (12.7 cm).

La conduite d'alimentation en gaz branchée à la plaque de cuisson doit avoir un diamètre de ½" (1.2 cm) à ¾" (1.9 cm).

4. Conversion au gaz de pétrole liquéfié ou gaz propane

Cet appareil fonctionne au gaz naturel ou au gaz propane. Il est réglé en usine pour fonctionner au gaz naturel.

Si vous désirez convertir votre plaque de cuisson au gaz propane, servez-vous des orifices à débit fixe qui sont fournis et emballés dans un sac marqué "POUR CONVERSION AU GAZ PROPANE"; ce sac se trouve dans l'enveloppe de documents contenant le feuillet instructions d'installation. Suivre les instructions d'installation se trouvant dans l'enveloppe qui contient les orifices.

Un installateur qualifié doit effectuer l'installation et le service, conformément aux instructions du fabricant et à tous les codes et règlements applicables. Si ces instructions ne sont pas suivies à la lettre, il pourrait en résulter de sérieuses blessures corporelles ou des dommages matériels. L'entreprise d'installation qui effectue ce travail assume la responsabilité de la conversion.

AVERTISSEMENT Si on n'effectue pas la conversion appropriée, il pourrait en résulter des blessures corporelles et des dommages matériels.

Important: Enlevez tout l'emballage et la documentation de la plaque de cuisson avant de brancher le gaz et le courant électrique sur celle-ci.

5. Installez le régulateur de pression

Installez le régulateur de pression avec la flèche qui se trouve sur le régulateur dans la direction de la plaque de cuisson et dans une position facile d'accès.

AVERTISSEMENT RISQUE D'INCENDIE. Ne serrez pas trop les raccords. Le régulateur est fabriqué en alliage moulé. Un serrage excessif pourrait le fissurer et provoquer une fuite de gaz susceptible de causer un incendie ou une explosion.

FRIGIDAIRE FFGC3625LB - Installez le régulateur de pression - 1

Tous les raccords doivent être serrés à la clé.
Figure 7

Raccordez le tuyau souple d'alimentation au régulateur de pression en respectant l'ordre suivant: 1-robinet d'arrêt, 2-mamelon de 12 ", 3-adaptateur de 12 ", 4-tuyau souple de raccordement, 5-adaptateur de 12 ", 6-mamelon de 12 ", régulateur de pression.

Utilisez du mastic à joints de tuyaux pour assurer l'étanchéité des raccords de gaz naturel et de gaz de pétrole liquéfié. Vérifiez que les tuyaux souples de raccordement, s'il y en a, ne sont pas tordus. Le tuyau d'alimentation doit être équipé d'un robinet d'arrêt approuvé. Ce robinet devrait être situé dans la même pièce que la plaque de cuisson et à un endroit permettant de l'ouvrir et de le fermer sans difficulté. Ne bloquez pas l'accès au robinet d'arrêt. Il sert à allumer ou à fermer l'alimentation en gaz de l'appareil.

À la cuisinière

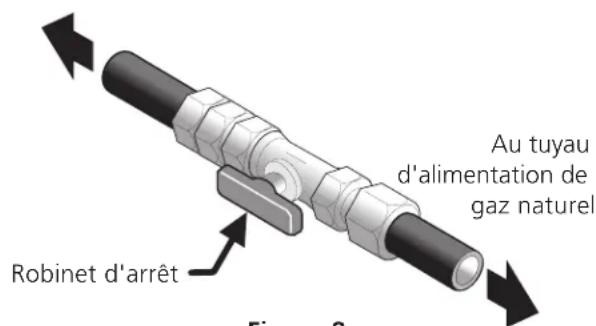

Au tuyau d'alimentation de gaz naturel Robinet d'arrêt Figure 8

Figure 8

INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ

(Pour modèles de plaques de cuisson en acier émaillé munis de 4 brûleurs scellés)

Ouvrez le robinet d'arrêt du tuyau d'alimentation de gaz naturel. Attendez quelques minutes pour permettre au gaz de se déplacer dans le tuyau d'alimentation.

Vérifiez qu'il n'y ait pas de fuites. La vérification pour les fuites doit être faite selon les instructions du manufacturier. Après avoir raccordé l'alimentation en gaz à la plaque de cuisson, à l'aide d'un manomètre vérifiez si le système ne fuit pas. Si vous ne disposez pas d'un manomètre, ouvrez l'alimentation en gaz et utilisez un liquide détecteur de fuites sur tous les joints et les raccords.

⚠ AVERTISSEMENT RISQUE D'INCENDIE. N'utilisez pas de flamme nue pour vérifier s'il y a des fuites aux raccords de gaz naturel. La détection des fuites à l'aide d'une flamme pourrait provoquer un incendie ou une explosion.

Si nécessaire, resserrez tous les raccords afin de prévenir les fuites de gaz dans la plaque de cuisson ou le tuyau d'alimentation.

Après avoir relié la plaque de cuisson à l'alimentation en gaz, vérifiez l'alignement des robinets, afin de vous assurer que le conduit de la rampe à gaz n'a pas été déplacé.

Lors de toute vérification de pression du circuit à une pression supérieure à ½ lb/po2 (3.5 kPa ou 14" C.E.), débranchez la plaque de cuisson et son robinet d'arrêt individuel de l'alimentation en gaz.

Lors de toute vérification de pression du circuit d'alimentation en gaz à une pression inférieure ou égale à ½ lb/po2 (3.5 kPa ou 14" C.E.), isolez la plaque de cuisson du réseau d'alimentation en gaz en fermant son robinet d'arrêt manuel.

6. Branchez le courant électrique à la plaque de cuisson au gaz Alimentation en électricité

Circuit de dérivation de 120 volt, 60 Hertz, avec mise à la terre appropriée, protégé par un disjoncteur de 15 ampères ou un fusible temporisé. N'utilisez pas de rallonge électrique pour brancher la plaque de cuisson.

IMPORTANT Veuillez lire attentivement.

Pour votre propre sécurité, cet appareil doit être correctement mis à la terre.

Afin de réduire au minimum les risques de chocs électriques, le cordon d'alimentation de cet appareil est muni d'une fiche de contact tripolaire (mise à la terre) enfichable dans une prise de courant murale tripolaire standard avec mise à la terre (Figure 9).

Méthode préférée
FRIGIDAIRE FFGC3625LB - Pour votre propre sécurité, cet appareil doit être correctement mis à la terre. - 1

NE PAS, sous aucune circonstance, couper, enlever ou outrepasser la tige de mise à la terre.
Assurez-vous que l'appareil est bien mis à la terre avant de l'utiliser

Figure 9

Il est conseillé de faire vérifier la prise de courant murale et le circuit par un électricien qualifié, afin de s'assurer que la prise de courant est correctement mise à la terre. Dans le cas où il n'y a qu'une prise de courant murale bipolaire standard, il incombe au client de la remplacer par une prise de courant murale tripolaire correctement mise à la terre.

Il est strictement interdit de couper ou d'enlever la troisième tige (mise à la terre) du cordon d'alimentation.

AVERTISSEMENT Débranchez le cordon d'alimentation électrique de la prise de courant murale avant de réparer ou de nettoyer la plaque de cuisson.

7. Vérification du fonctionnement

Référez-vous au Guide de l'utilisateur fourni avec votre appareil pour le mode de fonctionnement et l'entretien de votre plaque de cuisson.

  1. Retirez le matériau d'embalalge des brûleurs.

  2. Branchez l'alimentation en électricité et ouvrez le robinet principal d'alimentation en gaz.

3. Vérifiez les allumeurs

Il faut vérifier le fonctionnement des allumeurs électriques après que la plaque de cuisson et les raccords du tuyau d'alimentation aient été eux-mêmes vérifiés relativement aux fuites et que la plaque de cuisson ait été branchée à la prise de courant.

Pour faire fonctionner le brûleur de surface :

A. Enfoncez et tournez la commande à "LITE". Vous entendrez un petit déclic; c'est le bruit de l'allumeur électrique qui allume le brûleur.
B. Après l'allumage du brûleur, réglez la flamme à l'intensité voulue. Les commandes n'ont pas besoin d'être réglées vis-à-vis d'un repère particulier. Utilisez les repères comme guide et réglez la flamme au besoin.

INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ

(Pour modèles de plaques de cuisson en acier émaillé munis de 4 brûleurs scellés)

4. Réglez la position LOW des valves régulières (voir Figure 10):

A. Appuyez et tournez le bouton de commande à LITE jusqu'à ce que le brûleur s'allume.
B. Tournez rapidement le bouton à la position la plus basse (LOW).
C. Si le brûleur s'éteint, remettez le bouton à la position arrêt (OFF).
D. Enlevez le bouton de commande ainsi que l'anneau décoratif du brûleur de surface.
E. Insérez un tournevis à pointe droite fine dans la tige creuse du robinet et ensuite dans la tête de la vis. La hauteur de la flamme peut être augmentée ou diminuée en tournant la vis. Ajustez la flamme jusqu'à ce que vous puissiez tourner rapidement le bouton de LITE à la plus basse position (LOW) sans éteindre la flamme. Celle-ci devrait être aussi minuscule que possible sans s'éteindre.

Note: aucun réglage du mélange d'air n'est requis sur cette surface de cuisson.

5. Réglez la position LOW des valves doubles (voir Figure 10):

Note: Sur ce type de valve, la position "Low" de chaque portion doit être réglée individuellement.

A. Appuyez et tournez le bouton de commande à LITE jusqu'à ce que le brûleur s'allume.
B. Tournez rapidement le bouton à la position la plus basse (LOW).
C. Si le brûleur s'éteint, remettez le bouton à la position arrêt (OFF).
D. Enlevez le bouton de commande et l'anneau décoratif du brûleur de surface.
E. La dimension de la flamme de la portion interne du brûleur peut être augmentée ou diminuée en tournant la vis A (voir Figure 10). Utilisez la vis B pour ajuster la dimension de la flamme de la portion externe du brûleur. Tournez la vis dans le sens inverse des aiguilles d'une montre pour augmenter la dimension de la flamme et dans le sens des aiguilles d'une montre pour diminuer la dimension de la flamme. Ajustez la flamme jusqu'à ce que vous puissiez tourner rapidement le bouton de LITE à la plus basse position (LOW) sans éteindre la flamme. Celle-ci devrait être aussi minuscule que possible sans s'éteindre.

Note: Aucun réglage du mélange d'air n'est requis sur cette surface de cuisson.

Sens inverse des aiguilles d'une montre Sens des aiguilles d'une montre A B Axe creux du robinet Valve régulière Valve double

Figure 10

Lorsque tous les raccordements sont terminés

Vérifiez que toutes les commandes sont à la position arrêt.

Assurez-vous que la circulation de l'air pour la combustion et la ventilation à la plaque de cuisson n'est pas obstruées.

Emplacement des numéros de modèle et de série

La plaque signalétique est située sous la plaque de cuisson.

Pour toute commande de pièces ou demande de renseignements, au sujet de la plaque de cuisson, assurez-vous de toujours inclure les numéros de modèle et de série, ainsi que le numéro ou la lettre du lot de la plaque signalétique de votre plaque de cuisson.

Avant d'appeler le service d'entretien

Consultez la liste des vérifications préventives et les instructions d'opération dans votre Guide de l'utilisateur. Vous sauverez probablement du temps et de l'argent. La liste contient les incidents ordinaires ne résultant pas de défectuosités dans le matériel ou la fabrication de cet appareil.

Pour obtenir nos adresse et numéro de téléphone référez-vous à la garantie et aux renseignements sur les services d'entretien dans votre Guide de l'utilisateur. Prière de nous téléphoner ou de nous écrire pour toute demande d'information au sujet de votre appareil et/ou si vous désirez commander des pièces.

TOP BURNER IGNITER OPTIONAL QUEMADOR DE ENCENDIDO SUPERIOR OPCIONAL BOUGIE D'ALLUMAGE-BRULEUR FACULTATIF W-2 TOP BURNER IGNITER OPTIONAL QUEMADOR DE ENCENDIDO SUPERIOR OPCIONAL BOUGIE D'ALLUMAGE-BRULEUR FACULTATIF W-2 TOP BURNER IGNITER QUEMADOR DE ENCENDIDO SUPERIOR BOUGIE D'ALLUMAGE-BRULEUR W-2 TOP BURNER IGNITER QUEMADOR DE ENCENDIDO SUPERIOR BOUGIE D'ALLUMAGE-BRULEUR W-2 TOP BURNER IGNITER QUEMADOR DE ENCENDIDO SUPERIOR BOUGIE D'ALLUMAGE-BRULEUR W-2 IGNITER MODULE BOARD CUADRO DE MODULO DE ENCENDIDO BLOC CONNECTION ALLUMEUR L N GROUND PUESTA A TIERRA MISE A LA TERRE W-1 BKK-1 BKK-1 BKK-1 BKK-1 BKK-1 BKK-1 BKK-1 BKK-1 BKK-1 BKK-1 BKK-1 BKK-1 BKK-1 BKK-1 BKK-1 BKK-1 BKK-1 BKK-1 BKK-1 BKK-1 BKN-1 BKN-1 BKN-1 BKN-1 BKN-1 BKN-1 BKN-1 BKN-1 BKN-1 BKN-1 BKN-1 BKN-1 BKN-1 BKN-1 BKN-1 BKN-1 BKN-1 BKN-1 BKN-1 BKN-1 BKK-1 BKK-1 BKK-1 BKK-1 BKK-1 BKK-1 BKK-1 BKK-1 BKK-1 BKK-1 BKK-1 BKK-1 BKK-1 BKK-1 BKK-1 BKK-1 BKK-1 BKK-1 BKK-1 BK-AR. RIGHT REAR IGN.SW. INT.ENC.TRASERO DERECHO INTER.ALLUM. D.AR. LEFT REAR IGN.SW. INT.ENC.TRASERO IZQUIERDO INTER.ALLUM. G.AR. LEFT FRONT IGN.SW. INT.ENC. DE FRENTE IZQUIERDO INTER.ALLUM. G.AV. RIGHT FRONT IGN.SW. INT.ENC. DE FRENTE DERECHO INTER.ALLUM. D.AV. RIGHT FRONT IGN.SW. INT.ENC. DE FRENTE DERECHO INTER.ALLUM. D.AV. RIGHT FRONT IGN.SW. INT.ENC. DE FRENTE IZQUIERDO INTER.ALLUM. G.AV. RIGHT FRONT IGN.SW. INT.ENC. DE FRENTE IZQUIERDO INTER.ALLUM. D.AV. RIGHT FRONT IGN.SW. INT.ENC. DE FRENTE IZQUIERDO INTER.ALLUM. G.AV. RIGHT FRONT IGN.SW. INT.ENC. DE FRENTE IZQUIERDO INTER.ALLUM. D.AV. RIGHT FRONT IGN.SW. INT.ENC. DE FRENTE IZQUIERDO INTER.ALLUM. G.AV. RIGHT FRONT IGN.SW. INT.ENC. DEFRENTE IZQUIERDO INTER.ALLUM. D.AV. RIGHT FRONT IGN.SW. INT.ENC. DEFRENTE IZQUIERDO INTER.ALLUM. G.AV. RIGHT FRONT IGN.SW. INT.ENC. DEFRENTE IZQUIERDO INTER.ALLUM. D.AV. RIGHT FRONT IGN.SW. INT.ENC. DEFRENTE IZQUIERDO INTER.ALLUM. G.AV. RIGHT FRONT IGN.SW. INT.ENC. DEFRENTE IZQUIERDO INTER.ALLUM. D.AV. RIGHT FRONT IGN.SW. INTERNATIONAL POWER BEFORE SERVICING UNIT. AVISO DESCONECTE LA ENERGIA ANTES DE REALIZARE EL MANTENIMIENTO DEL ELECTRODOMESTICO. AVERTISSEMENT COUPER LE COURANT AVANT D'EFFECTUER LA REPARATION. WARNING DISCONNECT POWER BEFORE SERVICING UNIT. AVISO DESCONECTE LA ENERGIA ANTES DE REALIZARE EL MANTENIMIENTO DEL ELECTRODOMESTICO. AVERTISSEMENT COLOR CODE / CODIGOS DE COLOR / CODE COULEUR BK BLACK / NEGRO / NOIR W WHITE / BLANCO / BLANC POWER CORD PARA TRANSPORTED DE FUERZA CABLE D'ALIMENTATION 2 18 200 3304 1 20 150 3321 WIRE ALAMBRE FIL GAGE MEDIDA CAL TEMP.°C UL STYLE MODO UL STYLE UL 318047116 REV.A CAUTION: LABEL ALL WIRES PRIOR TO DISCONNECTION WHEN SERVICING CONTROLS. WIRING ERROR CAN CAUSE IMPROPER AND DANGEROUS OPERATION. VERIFY PROPER OPERATION AFTER SERVICING. AVISO: ETIQUETE TODOS LOS ALAMBRES ANTES DE DESCONECTAR PAR REALIZAR ET MANTENIMIENTO DE LOS CONTROLES.ERROR DE ALAMBRAJE PUEDE CAUSAR UN FUNCIONAMIENTO INCORRECTO Y PELIGROSO.VERIQUE SI EL FUNCIONAMIENTO ESTA CORRECTO DESPUES DEL MANTENIMIENTO. AVERTISSEMENT: ETIQUETER CHAQUE FIL AVANT LE DEBRANCHEMENT DE CEUX-CI.UNE ERREUR DE BRANCHEMENT PEUT CAUSER UNE OPERATION DANGEREUSE.VERIFIER LE BON FONCTIONNEMENT DE L'APPAREIL APRES TOUTE REPARATION. RIGHT FRONT IGNS.W. INT.ENC. DE FRENTE DERECHO INTER.ALLUM. D.AV. LEFT FRONT IGN.SW. INT.ENC. DE FRENTE IZQUIERDO INTER.ALLUM. G.AV. LEFT FRONT IGN.SW. INT.ENC. DE FRENTE IZQUIERDO INTER.ALLUM. D.AV. LEFT FRONT IGN.SW. INT.ENC. DE FRENTE IZQUIERDO INTER.ALLUM. G.AV. LEFT FRONT IGN.SW. INT.ENC. DE FRENTE IZQUIERDO INTER.ALLUM. D.AV. RIGHT FRONT IGN.SW. INT.ENC. DE FRENTE IZQUIERDO INTER.ALLUM. D.AV. RIGHT FRONT IGN.SW. INT.ENC. DE FRENTE IZQUIERDO INTER.ALLUM. G.AV. LEFT FRONT IGN.SW. INT.ENC. DE FRENTE IZQUIERDO INTER.ALLUM. D.AV. LEFT FRONT IGN.SW. INT.ENC. DE FRENTE IZQUIERDO INTER.ALLUM. G.AV. RIGHT FRONT IGN.SW. INT.ENC. DE FRENTE IZQUIERDO INTER.ALLUM. D.AV. RIGHT FRONT IGN.SW. INT.ENC. DE FRENTE IZQUIERDO INTER.ALLUM. G.AV. TOP BURNER IGNITER QUEMADOR DE ENCENDIDO SUPERIOR BOUGIE D'ALLUMAGE-BRULEUR TOP BURNER IGNITER QUEMADOR DE ENCENDIDO SUPERIOR BOUGIE D'ALLUMAGE-BRULEUR TOP BURNER IGNITER QUEMADOR DE ENCENDIDO SUPERIOR BOUGIE D'ALLUMAGE-BRULEUR TOP BURNER IGNITER QUEMADOR DE ENCENDIDO SUPERIOR BOUGIE D'ALLUMAGE-BRULEUR TOP BURNER IGNITER QUEMADOR DE ENCENDIDO SUPERIOR BLOC CONNECTION ALLUMEUR IGNITER MODULE BOARD CUADRO DE MODULO DE ENCENDIDO BLOC CONNECTION ALLUMEUR 318047116 REV.A

TOP BURNER IGNITER QUEMADOR DE ENCENDIDO SUPERIOR BOUGIE D'ALLUMAGE-BRULEUR V-3 TOP BURNER IGNITER QUEMADOR DE ENCENDIDO SUPERIOR BOUGIE D'ALLUMAGE-BRULEUR V-3 TOP BURNER IGNITER QUEMADOR DE ENCENDIDO SUPERIOR BOUGIE D'ALLUMAGE-BRULEUR V-3 TOP BURNER IGNITER QUEMADOR DE ENCENDIDO SUPERIOR BOUGIE D'ALLUMAGE-BRULEUR V-V TOP BURNER IGNITER QUEMADOR DE ENCENDIDO SUPERIOR BOUGIE D'ALLUMAGE-BRULEUR V-3 TOP BURNER IGNITER QUEMADOR DE ENCENDIDO SUPERIOR BOUGIE D'ALLUMAGE-BRULEUR V-3 TOP BURNER IGNITER QUEMADOR DE ENCENDIDO SUPERIOR BOUGIE D'ALLUMAGE-BRULEUR L O NO IGNITER MODULE BOARD CUADRO DE MODULO DE ENCENDIDO BLOC CONNECTION ALLUMEUR GROUND PLESTA A TIERRA MISE A LA TERRE POWER CORO PARA TRANSPORTE DE FUERZA CABLE D'ALIMENTATION RIGHT REAR IGN.SW. INT.ENC.TRASERO DERECHO INTER.ALLUM. D.AR. LEFT REAR IGN.SW. INT.ENC.TRASERO IZQUIERDO INTER.ALLUM. G.AR. LEFT FRONT IGN.SW. INT.ENC.DE FRENTE.IZQUIERDO INTER.ALLUM. G.AV. RIGHT FRONT' IGN.SW. INT.ENC.DE FRENTE.DERECHO INTER.ALLUM. D.AV. CENTRE REAR IGN.SW. INT.ENC.CENTRO TRASERO INTER.ALLUM. C.AR. CONNECTOR EMPALME CONNECTEUR NOTE: SERVICE:IF REPLACEMENT OF TERMINALS BECOMES NECESSARY,COMPARABLE WIRE TYPE AND GAGE AND COMPARABLE TERMINALS MUST BE USED. NOTA: EN CASO QUE SEA NECESARIO DE REEMPLAZAR LOS BORNES,ES NECESARIO DE UTILizar EL MISMO TIPO DE ALAMBRE Y DE MEDIDOR Y EL MISMO TIPO DE BORNES. NOTE: SERVICE:SI DES FILS OU DES COSSES DOIVENT ETRE REMPLACES,UTILISEZ DES PIECES DE CALIBRE ET DE TYPES EQUIVALENTS. CAUTION: LABEL ALL WIRES PRIOR TO DISCONNECTION WHEN SERVICING CONTROLS. WIRING ERROR CAN CAUSE IMPROPER AND DANGEROUS OPERATION. VERIFY PROPER OPERATION AFTER SERVICING. AVISO: ETTIQUETE TODOS LOS ALAMBRES ANTES DE DESCONECTAR PAR REALIZAR ET MANTENIMIENTO DE LOS CONTROLES.ERROR DE ALAMBRAJE PUEDE CAUSAR UN FUNCIONAMIENTO INCORRECTO Y PELIGROSO.VERIQUE SI EL FUNCIONAMIENTO ESTA CORRECTO DESPUES DEL MANTENIMIENTO. L1 AVERTISSEMENT: ETTIQUETER CHAQUE FIL:AVANT LE DEBRANCHEMENT DE CEUX-CI.UNE ERREUR DE BRANCHEMENT PEUT CAUSER UNE OPERATION DANGEREUSE.VERIFIER LE BON FONCTIONNEMENT DE L'APPAREIL APRES TOUTE REPARATION. CENTRE REAR IGN.SW. INT.ENC.CENTRO TRASERO INTER.ALLUM. C.AR. RIGHT FRONT IGN.SW. INT.ENC.DE FRENTE.DERECHO INTER.ALLUM. D.AV. LEFT FRONT IGN.SW. INT.ENC.DE FRENTE.IZQUIERDO INTER.ALLUM. G.AV. LEFT REAR IGN.SW. INT.ENC.TRASERO IZQUIERDO INTER.ALLUM. G.AR. RIGHT REAR IGN.SW. INT.ENC.TRASERO DERECHO INTER.ALLUM. D.AR. TOP BURNER IGNITER QUEMADOR DE ENCENDIDO SUPERIOR BOUGIE D'ALLUMAGE-BRULEUR L O NO IGNITER MODULE BOARD CUADRO DE MODULO DE ENCENDIDO BLOC CONNECTION ALLUMEUR WARNING: DISCONNECT POWER BEFORE SERVICING UNIT. AVISO: DESCONECTE LA ENERGIA ANTES DE REALIZAR EL MANTENIMIENTO DEL ELECTRODOMESTICO. DISCONNECT POWER BEFORE SERVICING UNIT. AVERTISSEMENT: COOPER'LE COURANT AVANT D'EFFECTUER LA REPARATION. NOTE: SERVICE:IF REPLACEMENT OF TERMINALS BECOMES NECESSARY,COMPARABLE WIRE TYPE AND GAGE AND COMPARABLE TERMINALS MUST BE USED. NOTA: EN CASO QUE SEA NECESARIO DE REEMPLAZAR LOS BORNES,ES NECESARIO DE UTILizar EL MISMO TIPO DE ALAMBRE Y DE MEDIDOR Y EL MISMO TIPO DE BORNES. NOTE: SERVICE:SI DES FILS OU DES COSES DOIVENT ETRE REMPLACES,UTILISEZ DES PIECES DE CALIBRE ET DE TYPES EQUIVALENTS. 318047112 REV.A

Assistant notice
Powered by Anthropic
En attente de votre message
Informations produit

Marque : FRIGIDAIRE

Modèle : FFGC3625LB

Catégorie : Cuisinière
