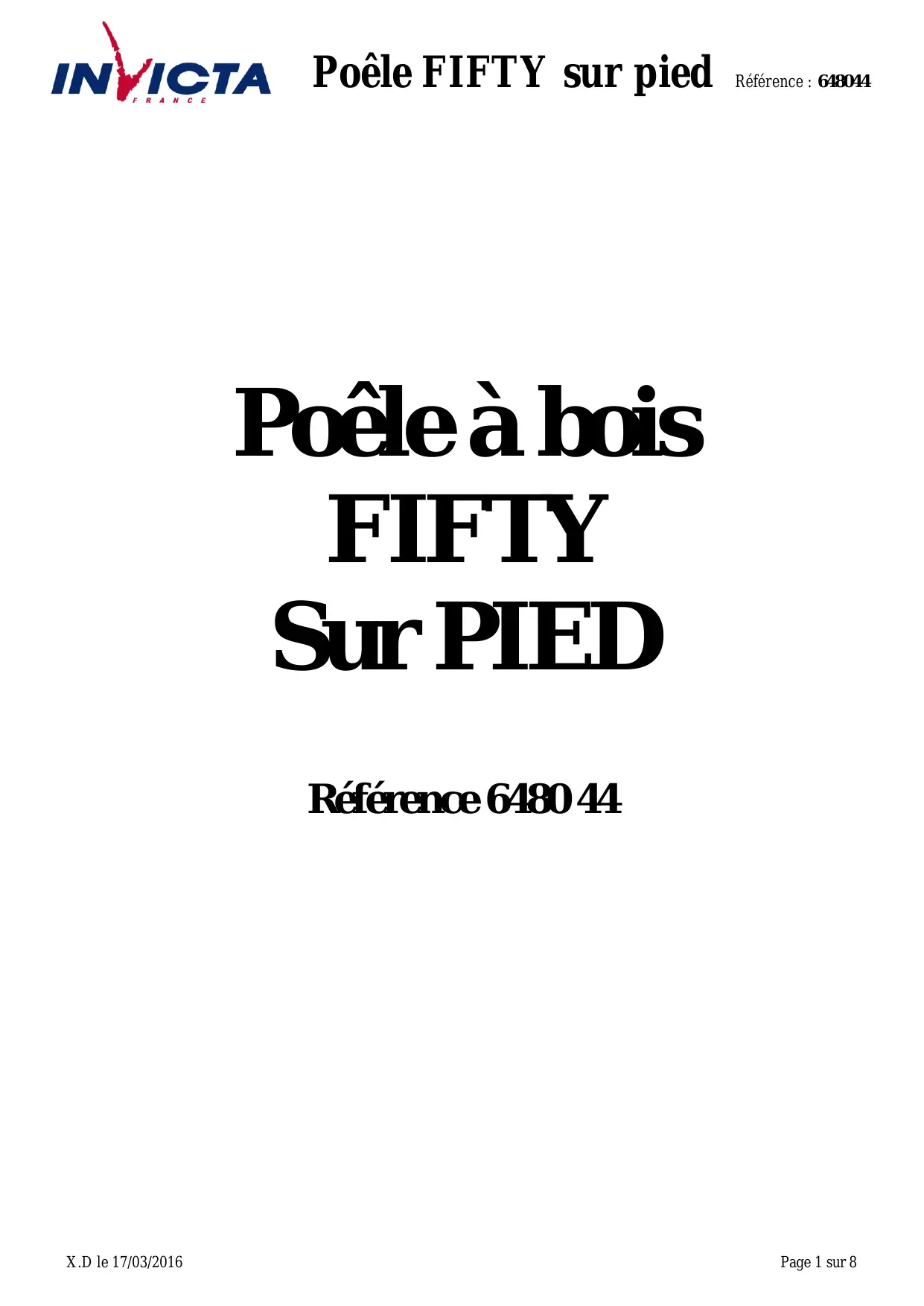

MODE D'EMPLOI FIFTY INVICTA
Notice particulière d'utilisation et d'installation
Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l'appareil
Caractéristiques et performances en fonctionnement intermittent suivant EN 13240 :
| Puisance nominale | 10 kW |
| Rendement | 76 % |
| Taux de CO% | 0.08 % |
| Classement Flamme verte | ★★★★★★★ |
| Concentration de poussières rejetées à 13% d’O2 | 31 mg/Nm3 |
| T° fumées | 399°C |
| Combustible recommends | Bois / bûches de 33 cm longueur maximale possible : 60 cm |
| Débit massique des fumées | 7.2 g/s |
| Protection du sol
L’appareil ne doit pas être directement sur un sol en matériaux combustible ou se dégradant sous l’effet de la chaleur. Si le cas se présente, placer l’appareil sur une sole carrelée ou une plaque métallique refléchissante d'un mètre² (1m x 1m) centrefee sous l’appareil pour protégéger le sol contre le risque de températures élevées.
Distance minimale à respecter par rapport aux matériaux combustibles adjacents : Arrière 80 cm, létral 60 cm
Si les parois avonsinantes sont en matériaux incombustible et ne se dégradent pas sous l'action de la chaleur (la température du mur pouvant atteindre 200 °C), ces dimensions peuvent être réduites à 15 cm. |
| Combustion prolongée | 8 h |
Caractéristiques de construction :
| Masse de l'appareil | Environ 180 kg |
| Chambre de combustion | Avec système de post combustion |
| Raccordement au conduit de fumée par la buse située sur le fond ou le dessus de l'appareil | diamètre 150 mm |

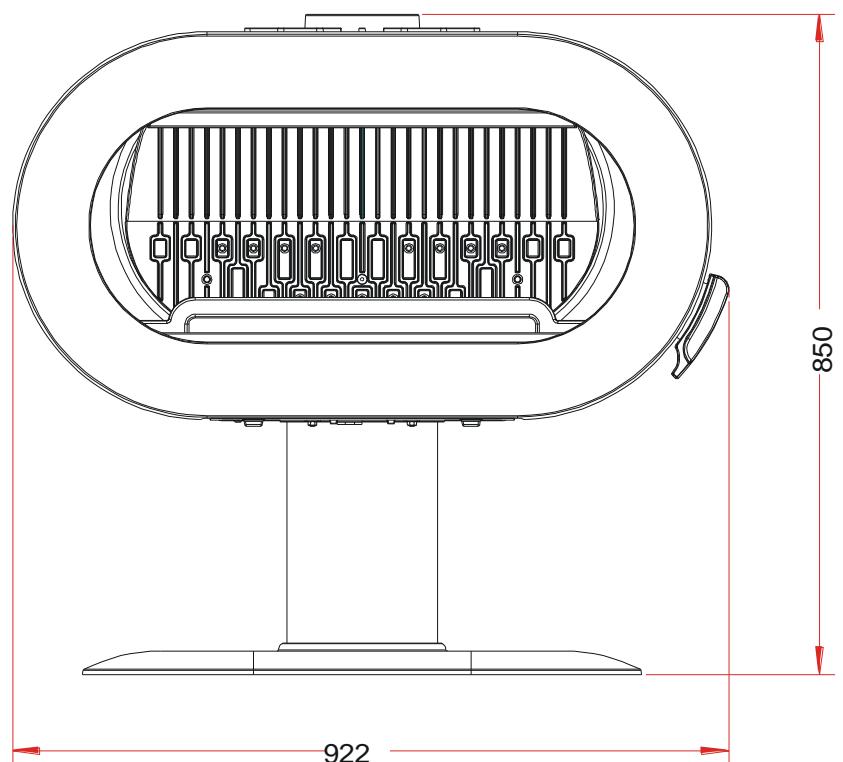

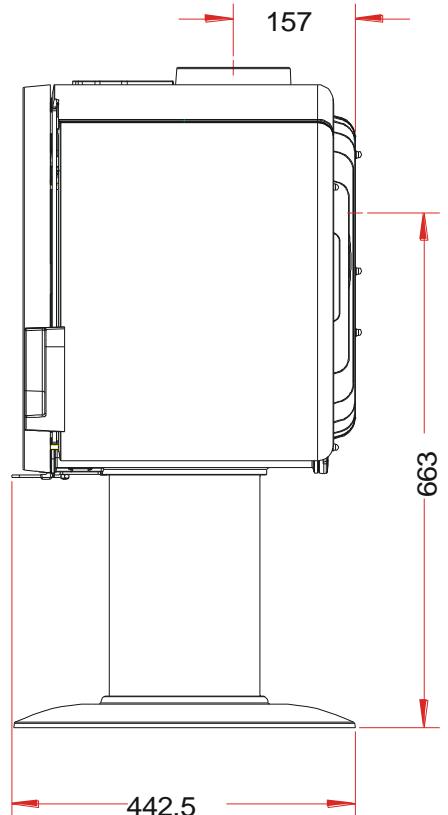

| Encombrement | h 850 mm | lg 922 mm | prof 442.5 mm |
| Dimensions de la porte | h 500 mm | lg 900 mm |
| Dimensions de la vitre | h 316 mm | lg 716 mm |
| Plaque signalétique | Gravée sur le dessous du cendrier |
Instructions pour l'installation de l'appareil.

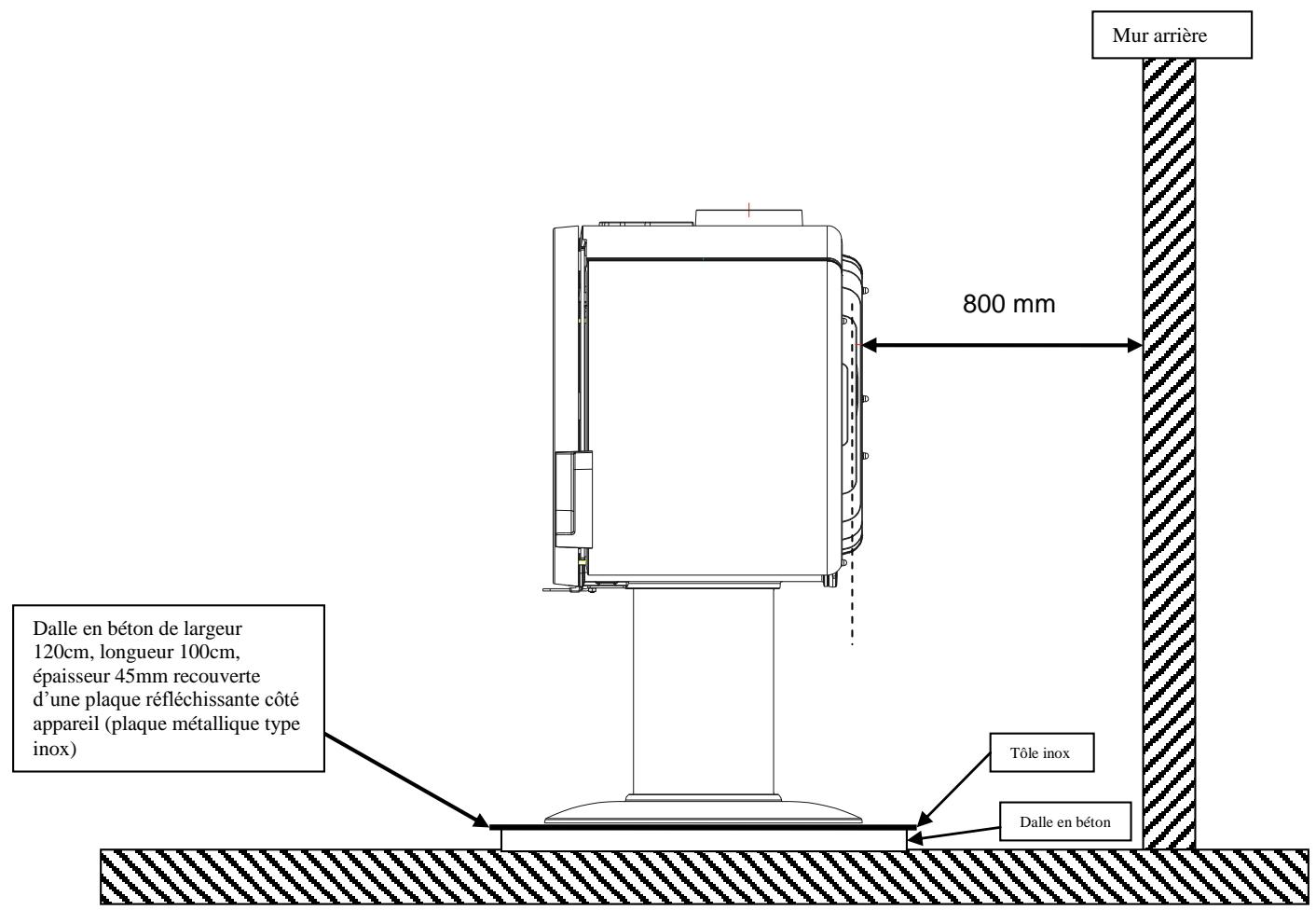

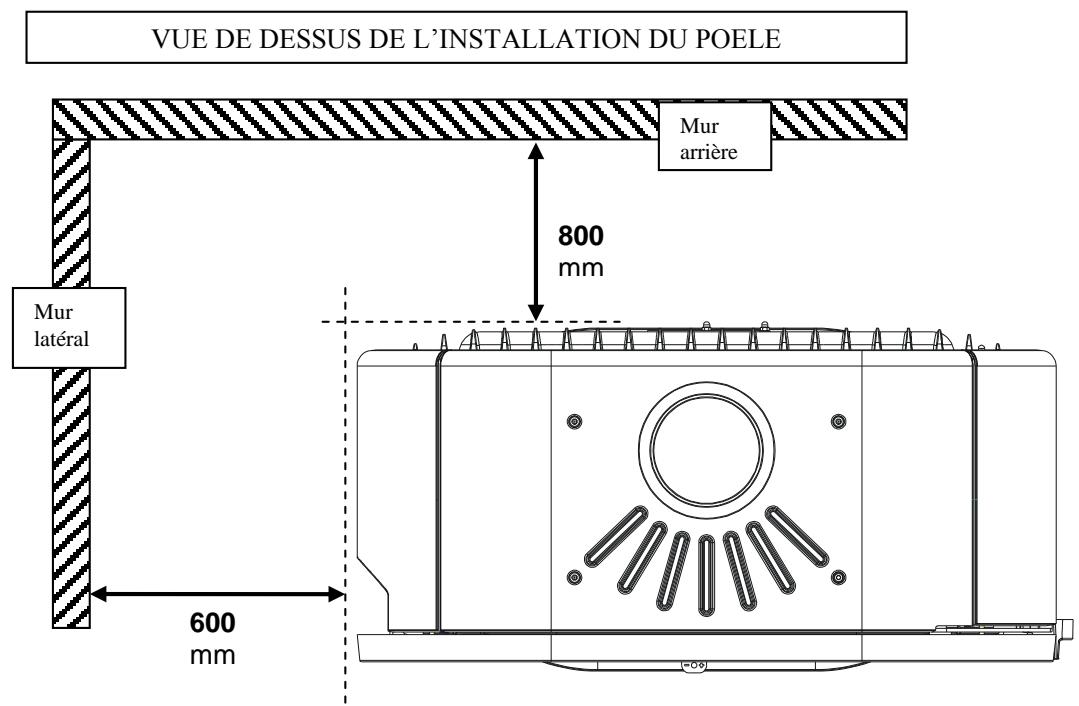

Pour limiter l'échauffement des parois voisines du poèle à 65K (K = degrés Celsius au-dessus de la température ambiente), il est nécessaire de respecter les distances minimales indiquées sur le schéma ci-dessous.
Si les parois adjacentes sont en matériaux incombustibles et ne se dégradent pas sous l'action de la chaleur (la température du mur pouvant atteindre 200°C), ces dimensions peuvent être réduites à 150 mm.

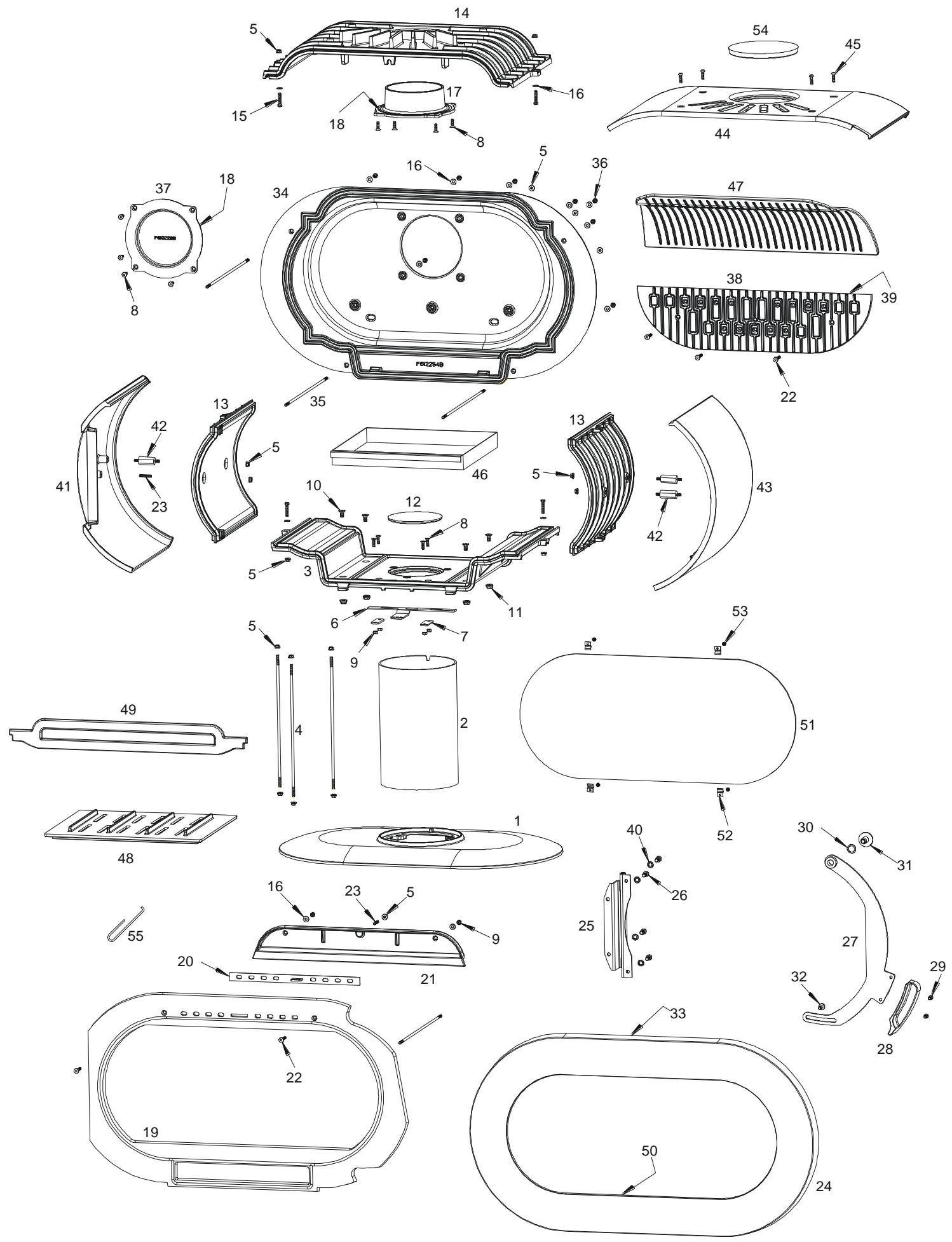

| Repère | Nbr | Désignation | Référence |
| 1 | 1 | Pied | F612250B |
| 2 | 1 | Tube pietement | AT610242A |
| 3 | 1 | Socle | F612251B |
| 4 | 3 | Tirant | AS610104A |
| 5 | 18 | Ecrou a embase de 6 | AV7220060 |
| 6 | 1 | Registre d'air primaire | AT610113A |
| 7 | 2 | Bride de registre | AT610112A |
| 8 | 12 | Vis têté fraisée de 6x20 | AV8636200 |
| 9 | 6 | Ecrou de 6 | AV7100060 |
| 10 | 4 | Vis têté fraisée de 8x16 | AV8638160 |
| 11 | 4 | Ecrou a embase de 8 | AV7220080 |
| 12 | 1 | Bouchon de socle | F610739B |
| 13 | 2 | Côté | F612252B |
| 14 | 1 | Avaloir | F612253U |
| 15 | 4 | Vis têté hexagonale de 6x30 | AV8406300 |
| 16 | 14 | Rondelle de 6 | AV4100060 |
| 17 | 1 | Buse Ø150mm | F610271B |
| 18 | 2 | Joint Ø5 de 0.57 mètre | AI303005 |
| 19 | 1 | Façade | F612255U |
| 20 | 1 | Registre d'air secondaire | AT610246A |
| 21 | 1 | Guide d'air | F612257U |
| 22 | 5 | Vis têté faisée de 6x35 | AV8636350 |
| 23 | 2 | Vis sans têté de 6x30 | AV8706300 |
| 24 | 1 | Porte | F612256U |
| 25 | 1 | Charnière de porte | AS610214A |
| 26 | 4 | Vis têté cylindrique de 8x16 | AV8668166 |
| 27 | 1 | Poignée acier | AT610312A |
| 28 | 1 | Poignée fonte | F612264U |
| 29 | 2 | Vis têté cylindrique de 6x10 | AV8666100 |
| 30 | 1 | Rondelle ressort de 16 | AV4170161 |
| 31 | 1 | Vis d'articulation poignée | AS750122A |
| 32 | 1 | Vis de guidage poignée | AS750124B |
| 33 | 1 | Joint de porte Ø7 de 2,356 mètre | AI303007 |
| 34 | 1 | Fond | F612254B |
| 35 | 4 | Tirant | AS610213A |
| 36 | 8 | Ecrou borgne de 6 | AV7140060 |
| 37 | 1 | Tampon | F610228B |
| 38 | 1 | Taque décor | F612258B |
| 39 | 1 | Joint de taque Ø8 de 1,14 mètre | AI303008 |
| 40 | 4 | Rondelle évientail de 8 | AV4150080 |
| 41 | 1 | Côté gauche | F612262U |
| 42 | 3 | Entretoise | AS610215A |
| 43 | 1 | Côté droit | F612261U |
| 44 | 1 | Dessus | F612263B |
| 45 | 4 | Vis têté bombée de 6x20 | AV8686200 |
| 46 | 1 | Tiroir dendrier | AT610310A |
| 47 | 1 | Déflecteur | F612259B |
| 48 | 1 | Grille | F612260B |
| 49 | 1 | Chenet | F612265B |
| 50 | 1 | Joint de vitre de7x3 de 1.75 mètre | AI010080 |
| 51 | 1 | Vitre | AX606480A |
| 52 | 4 | Attaché de vitre | AS700180A |
| 53 | 4 | Vis têté cylindrique de 4x6 | AV8644067 |
| 54 | 1 | Bouchon de dessus | F610443B |
| 55 | 1 | Main froide | AS800255A |
En complément de ce document, consulter attentivement la « NOTICE D'INSTALLATION ET D'UTILISATION POUR POÊLES A BOIS » fournie avec l'appareil.
Conseils d'installation
La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l'aide d'un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
Conseils d'utilisation
Utiliser uniquement les combustibles recommandés : Bois sec (Humidité inférieure à 20 %) d'un minimum de 2 ans de coupe (Hêtre, Charme, 5 ans pour le Chêne - le sapin et les résineux sont interdits).
Le tiroir dendrier doit toujours rester dans l'appareil sauf lors du démontage. Pour ouvrir et fermer la porte, utiliser le gant anti-chaleur. Il peut être nécessaire d'arrêter l'extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pièce lors de l'ouverture de la porte.
Première mise en service.
Pendant les premières utilisations de l'appareil, une odeur de peinture va se dégager de l'appareil : aérer la pièce pour limiter ce désagrement ou effectuer, avant l'installation, une première chauffe à l'extérieur de la maison.
Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l'ensemble de l'appareil.
Allumage :
Placer sur la grille du papier froissé (ou 1 à 2 morceaux d'allume-feu) et environ 3 kg de petit bois sec (des petites branches bien sèches ou du bois fendu finement). Enflammer la charge d'allumage, fermer la porte de l'appareil et ouvrir entièrement l'arrivée d'air. Lorsque le bois est bien enflammé, vous pouvez charger votre appareil et commencer à réduire l'arrivée d'air en s'assurant :
- Que la réduction d'air n'éteigne pas les flammes. Si c'est le cas rouvrir en peu plus longtemps l'accueil d'air.
- Que l'embrasement de la charge ne devienne pas trop intense (avec des flammes atteignant majoritairement le haut de la chambre de combustion). Si c'est le cas réduire l'arrivée d'air.
Il est possible de laisser la porte entre-ouverte pour faciliter cette phase d'allumage, mais en maintenant toujours l'appareil sous surveillance.
Fonctionnement à « puissance nominale » et « combustion prolongée » :
Le fonctionnement à « Puissance nominale » nécessite un rechargement toutes les 30 à 45 minutes avec de petites quantités de bois. Il faut privilégier ce mode de fonctionnement particulièrement performant et respectueux de l'environnement.
L'appareil peut également assurer un fonctionnement en « combustion prolongée » quand une puissance réduite et une autonomie importante sont recherchées.
avec une charge de bois de 2.5kg, sous forme de 2 demies buches de bois dur (=) une buche fendue) avec un tirage de 12Pa charge renouvelée toutes les 30 à 45 minutes sur un lit de braises d'environ 3 cm en mettant le réglage d'allure en position « Puissance nominale ». (page 8)
Une baisse d'activité peut se produire à cause d'une évolution défavorable de la combustion, d'une géométrie inadaptée des buches, de l'utilisation d'un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totalement prévisibles, se traduisent par la diminution du rideau de flamme (le combustible forme une voûte et n'est plus en contact avec la braise), la diminution progressive de la réserve de braise et le refroidissement du foyer. Ils s'accompagnent d'une chute de puissance et d'une baisse des performances.
Pour l'éviter : ouvrir la porte du foyer avec précaution, réorganiser la charge sur le lit de braise en procédant par piquage et déplacement du combustible avec un tisonnier en prenant garde de ne pas faire chuter de braise hors du foyer, puis refermer la porte. L'activité reprend immédiatement après la fermeture de porte.
Combustion prolongée
Elle est obtenue :
En triplant la charge de bois à la puissance nominale, constituée de 1 à 2 buches de bois dur non fendue de grand diamètre. avec un tirage de 6 Pa. en mettant le « réglage d'allure » en position « Combustion prolongée », après avoir assuré et maintenu l'allumage de la charge. en laissant se poursuivre la combustion jusqu'à l'obtention d'un lit de braise réduit, destiné à assurer l'allumage d'une charge de reprise.
Ce mode de fonctionnement permet à la fois d'obtenir une puissance réduite et une autonomie de 8 heures sans rechargement.
Quel que soit le mode de fonctionnement désiré (Puissance nominale ou Combustion Prolongée), s'assurer que chaque charge de bois s'allume dès son introduction dans l'appareil et que l'inflammation se maintient. Dans le cas contraire, rouvrir quelques instants le « registre de réglage d'aération » en position « allumage » jusqu'à atteindre un embrasement satisfaisant du bois :
Dans la phase de combustion de la fraction volatile du bois, il faut absolument éviter le fonctionnement sans embrasement sous peine d'encrasser fortement l'appareil et le conduit de fumée et de larguer dans l'atmosphère des effluents nocifs pour l'environnement et la santé.

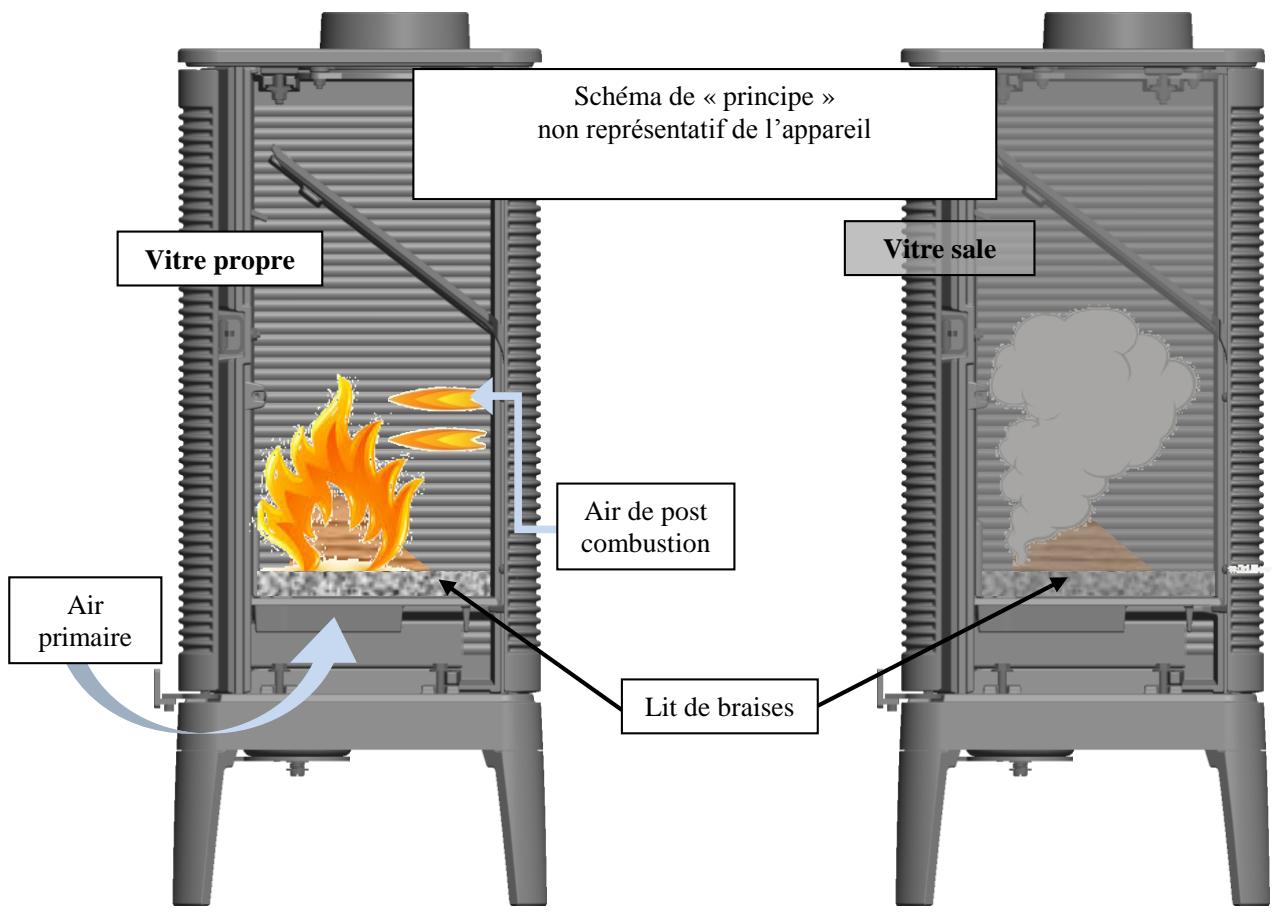

Post-combustion activée = BON Appareil « chaud et propre »
Combustion sans flammes = MAUVAIS Appareil « froid et sale »
Organes de réglages :
Utiliser systématiquement le gant anti-chaleur fourni avec l'appareil pour manipuler les organes de réglages qui peuvent être très chauds.
- Registre de réglage d'allure : Situé en façade, ce registre est utilisé pour modifier l'allure de l'appareil entre « Puissance nominale » et « Combustion prolongée » : (voir schéma page 8)
- Registre d'allumage : L'action sur le registre de réglage d'allure, au-delà de la position « Puissance nominale » permet d'obtenir un supplément d'air pour l'allumage. Cette position est réservée aux opérations d'allumage et de reprise et ne doit pas être maintenue plus de 30 minutes sous peine de dommages sur l'appareil et son environnement. L'appareil doit rester sous surveillance pendant toute la durée d'utilisation de cette position.
- Registre d'air secondaire : Ce registre doit rester ouvert au maximum pour obtenir un fonctionnement performant et une combustion propre. L'action de fermeture de ce registre n'est justifiée que si les tirages sont plus élevés que ceux qui sont recommandés (voir ci avant). Dans ce cas, ce registre peut être partiellement refermé pour obtenir un fonctionnement satisfaisant. Une fois cette adaptation effectuée, ne plus agir sur ce registre d'air secondaire, et utiliser exclusivement le registre de réglage d'allure pour faire varier la puissance de l'appareil.
