EX2650LHM - Coupe-herbe MAKITA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Coupe-herbe
Marque	Makita
Modèle	EX2650LHM
Alimentation	Électrique filaire (230 V, 50 Hz)
Puissance	650 W
Diamètre de coupe	30 cm
Longueur	120 cm
Poids	4,5 kg
Niveau sonore	94 dB(A)
Vibrations	2,5 m/s²
Fonctions principales	Tête pivotante à 90°, poignée réglable, démarrage progressif
Entretien et nettoyage	Nettoyer après chaque usage, affûter la lame régulièrement, lubrifier les pièces mobiles
Sécurité	Utiliser des lunettes de protection, arrêt de sécurité, garde de protection
Pièces détachées et réparabilité	Lame de rechange, tête de coupe, pare-main
Garantie	2 ans

FOIRE AUX QUESTIONS - EX2650LHM MAKITA

Comment allumer le coupe-herbe EX2650LHM ?

Pour allumer l'appareil, branchez-le sur une prise 230 V, puis appuyez sur le bouton de démarrage situé sur la poignée. Relâchez le bouton pour arrêter.

Comment changer la lame du Makita EX2650LHM ?

Débranchez l'appareil, puis retirez le boulon central de la tête de coupe à l'aide d'une clé. Remplacez la lame usée par une lame de rechange Makita et serrez fermement.

Quel type de fil utiliser pour le coupe-herbe ?

Ce modèle utilise un fil de coupe rond de 2,0 mm de diamètre. Utilisez un fil de rechange Makita pour des performances optimales.

Comment régler la hauteur de coupe ?

La hauteur de coupe peut être ajustée en modifiant l'angle de la tête pivotante. Desserrez la molette, inclinez la tête à l'angle souhaité, puis resserrez.

Que faire si l'appareil ne démarre pas ?

Vérifiez d'abord que la prise secteur est alimentée. Assurez-vous que le câble d'alimentation n'est pas endommagé. Si le problème persiste, contactez un service agréé Makita.

Comment nettoyer le coupe-herbe ?

Après utilisation, débranchez l'appareil et nettoyez la tête de coupe et la lame avec une brosse douce. Évitez l'eau sous pression. Conservez l'outil dans un endroit sec.

Quelles précautions de sécurité faut-il prendre ?

Portez toujours des lunettes de protection et des gants. Ne coupez pas sous la pluie. Assurez-vous que la zone de travail est dégagée. Utilisez le garde de protection fourni.

Puis-je utiliser une rallonge avec le EX2650LHM ?

Oui, utilisez une rallonge adaptée à l'extérieur, de section suffisante (minimum 1,5 mm²) pour éviter les pertes de puissance. Déroulez complètement la rallonge.

Comment ranger le coupe-herbe ?

Nettoyez l'appareil, repliez la poignée si nécessaire, et rangez-le dans un endroit sec à l'abri du gel. Conservez le manuel d'utilisation à portée de main.

Où trouver des pièces de rechange pour le Makita EX2650LHM ?

Les pièces détachées sont disponibles chez les revendeurs agréés Makita ou sur leur site web. Utilisez le numéro de modèle pour commander les pièces correctes.

MODE D'EMPLOI EX2650LHM MAKITA

Original Instruction Manual Instructions d'emploi d'origine Originalbetriebsanleitung Manuale di istruzioni originale Originele gebruiksaanwijzing Instrucciones de manejo originales Instruções de serviço original Original brugsanvisning Прωτότυπο εγχειρίδιο οδηγιών Orijinal Kullanım Kılavuzu

Warning:

Veuillez lire attentivement ce mode d'emploi avant d'utiliser l'outil multi-fonctions et respectez strictement les consignes de sécurité ! Conservez ce mode d'emploi pour vous y reporter ultérieurement.

Warnung:

Merci beaucoup d'avoir choisi cet outil multi-fonctions MAKITA. Nous sommes ravis de vous recommander l'outil multi-fonctions de MAKITA, résultat d'un long programme de développement et de nombreuses années d'expérience et de connaissances.

Veuillez lire ce livret qui explique en détails les nombreuses caractéristiques qui en font un outil d'une performance exceptionnelle. Elles vous aideront à obtenir les meilleurs résultats possibles de votre outil multi-fonctions MAKITA.

Table des matières Page

Symboles....22

Consignes de sécurité....23

Données techniques....26

Pièces de fixation agréées ....27

Nomenclature des pièces....28

Montage de la poignée....29

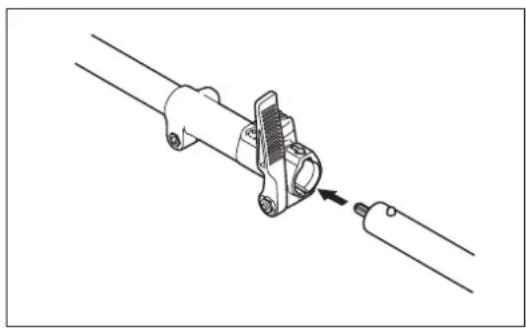

Montage de la pièce de fixation....29

Démontage....30

Avant de commencer....31

Maniement correct de la machine ....33

Avertissement de fonctionnement et comment

l'arrêter 33

Instructions d'entretien ....36

Entreposage 39

SYMBOLES

Le mode d'emploi contient les symboles suivants.

Lisez le mode d'emploi et suivez les avertissements et les précautions de sécurité !

Portez un casque protecteur, des lunettes de protection et des protège-oreilles !

Faites preuve de prudence et de vigilance !

Carburant (Essence)

Interdit ! Démarrage manuel du moteur

Ne fumez pas ! Arrêt d'urgence

Pas de flammes nues ! Premiers secours

Portez des gants de protection ! SOUS TENSION/DÉMARRAGE

Portez des bottes de sécurité avec des semelles antidérapantes. Les bottes de sécurité à doigts de pieds métalliques sont recommandées !

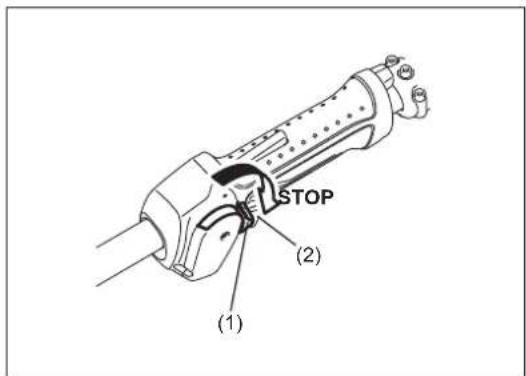

HORS TENSION/ARRÊT

Éloignez les personnes et les animaux du lieu de travail !

Utilisation prévue de l'outil

Cet outil multi-fonctions est destiné à insérer un accessoire approuvé indiqué dans ce mode d'emploi. N'utilisez jamais l'appareil à d'autres fins.

CONSIGNES DE SÉCURITÉ

Instructions générales

• Pour une utilisation correcte, lisez ce mode d'emploi afin de vous familiariser avec le fonctionnement de l'outil multi-fonctions. Sans ces informations, vous risquez de vous mettre en danger ou de blesser d'autres personnes à cause d'une utilisation incorrecte.
• Il est recommandé de prêter l'outil multi-fonctions uniquement à des personnes ayant déjà utilisé des outils multi-fonctions. Transmettez-leur toujours ce mode d'emploi.
• Les personnes utilisant l'outil pour la première fois doivent demander au revendeur de leur fournir des instructions de base afin de se familiariser avec le maniement d'une découpeuse thermique.
• Les enfants et jeunes gens âgés de moins de 18 ans ne doivent pas utiliser l'outil multi-fonctions. Toutefois, les personnes âgées de plus de 16 ans peuvent utiliser l'appareil à des fins de formation uniquement sous la supervision d'un formateur qualifié.
• Utilisez les outils multi-fonctions avec la plus grande prudence et vigilance.
• Faites fonctionner l'outil multi-fonctions uniquement si vous êtes en bonne forme physique. Effectuez tout le travail avec calme et prudence. Vous êtes responsable des autres personnes.
• N'utilisez jamais l'outil multi-fonctions après avoir consommé de l'alcool ou des médicaments, ou bien si vous vous sentez fatigué (e) ou malade.
• Les réglementations nationales peuvent limiter l'utilisation de l'appareil.

Dispositif de protection individuelle

• Les vêtements que vous portez doivent être fonctionnels et adaptés, c'est-à-dire qu'ils doivent être près du corps, sans pour autant gêner vos mouvements. Ne portez pas de bijoux ou de vêtements qui pourraient s'emmêler dans les taillis ou les petits arbustes.
• Pour éviter de vous blesser à la tête, aux yeux, aux mains ou aux pieds et pour protéger votre ouïe pendant l'utilisation de l'outil multi-fonctions, portez l'équipement et les vêtements de protection suivants.
• Portez toujours un casque en cas de risque de chute d'objets. Le casque de protection (1) doit être vérifié à intervalles réguliers pour parer à d'éventuels dommages et il doit être remplacé au plus tard tous les 5 ans. N'utilisez que des casques de protection agréés.
• La visière (2) du casque (ou alternativement les lunettes) protège le visage des débris et des pierres qui volent. Pendant l'utilisation de l'outil multifonctions, portez toujours des lunettes de protection ou une visière pour protéger vos yeux des blessures.
• Portez un équipement de protection antibruit adéquat afin d'éviter toute perte auditive (coquilles antibruit (3), bouchons d'oreille etc.).
• Les combinaisons de travail (4) protègent contre les pierres et débris qui volent. Il est fortement recommandé de porter une combinaison de travail.
• Les gants spéciaux (5) en cuir épais font partie de l'équipement prescrit et doivent être portés lors de l'utilisation de l'outil multi-fonctions.
• Portez également toujours des chaussures de sécurité (6) dotées d'une semelle antidérapante. Elles vous protégerons des blessures éventuelles et vous assureront une bonne stabilité.

Démarrage de l'outil multi-fonctions

• Assurez-vous qu'aucun enfant ou adulte ne se trouve à proximité et faites attention aux animaux situés dans la zone de travail.
• Assurez-vous que la pièce de fixation est bien en place, que le levier de commande peut être actionné aisément et que le levier de verrouillage fonctionne correctement.
• Il est interdit de faire bouger la pièce de fixation pendant le ralenti. En cas de doute, vérifiez le réglage avec votre revendeur. Vérifiez que les poignées sont propres et sèches et que l'interrupteur marche/arrêt fonctionne correctement.

Démarrez l'outil multi-fonctions uniquement conformément aux instructions.

- Ne démarrez pas le moteur selon une autre méthode !

- Utilisez l'outil multi-fonctions et les au tres outils uniquement pour les applications indiquées.

- Ne démarrez le moteur de l'outil multi-fonctions qu'après avoir procédé au montage complet. Le fonctionnement de l'outil n'est autorisé qu'une fois l'ensemble des accessoires fixés !

- Avant de démarrer, assurez-vous que la pièce de fixation n'est pas en contact avec des objets durs, tels que des branches, des pierres, etc., car elle tournera au démarrage.

- En cas de problème avec le moteur, éteignez-le immédiatement.

- Si l'outil de coupe frappe des pierres ou d'autres objets durs, coupez immédiatement le moteur et examinez la pièce de fixation.

- N'utilisez l'outil multi-fonctions qu'après avoir fixé et réglé correctement le harnais. Il est très important de régler le harnais selon votre taille, afin d'éviter toute fatigue supplémentaire pendant l'utilisation. Ne tenez jamais l'outil d'une seule main pendant l'utilisation.

- Pendant l'utilisation, tenez toujours l'outil multi-fonctions avec les deux mains. Assurez-vous toujours d'avoir une bonne stabilité.

- Faites fonctionner l'outil multi-fonctions de manière à éviter d'inhaler les gaz d'échappement. Ne faites jamais tourner le moteur dans une pièce confinée (risque d'intoxication aux gaz). Le monoxyde de carbone est un gaz inodore.

- Éteignez le moteur avant de faire une pause ou de laisser l'outil multi-fonctions sans surveillance. Placez-le également en lieu sûr pour éviter que d'autres personnes se blessent ou endommagent l'appareil.

- Ne posez jamais l'outil multi-fonctions dans l'herbe sèche ou sur des matériaux combustibles lorsqu'il est chaud.

- Vous devez utiliser tous les carters et installations de protection fournis avec l'appareil pendant son fonctionnement.

- Ne faites jamais tourner le moteur si le pot d'échappement est défectueux.

- Éteignez le moteur pendant le transport.

- En cas de transport sur de longues distances, utilisez toujours le dispositif de protection d'outil fourni.

- Veillez à placer l'outil multi-fonctions de manière sécurisée pendant le transport en voiture afin d'éviter toute fuite de carburant.

- Lors du transport de l'outil multi-fonctions, assurez-vous que le réservoir de carburant est complètement vide.

- Lors du déchargement de l'outil multi-fonctions depuis un véhicule, veillez à ne pas laisser tomber le moteur au risque d'endommager grièvement le réservoir de carburant.

- Sauf en cas d'urgence, ne laissez jamais tomber l'outil multi-fonctions et ne le jetez pas au sol, au risque de l'endommager grièvement.

- Veillez à soulever l'ensemble du matériel du sol lorsque vous le déplacez. Il est très dangereux de traîner le réservoir de carburant : cela risque de créer des fuites de carburant, voir un incendie.

- En cas de chute ou d'impact de l'appareil, vérifiez qu'il est en bon état avant de poursuivre le travail. Vérifiez qu'il n'y a pas de fuite de carburant dans le circuit d'alimentation, et que les commandes et dispositifs de sécurité fonctionnent correctement. En cas de dommage ou de doute, demandez à un centre d'entretien agréé d'examiner et de réparer l'outil.

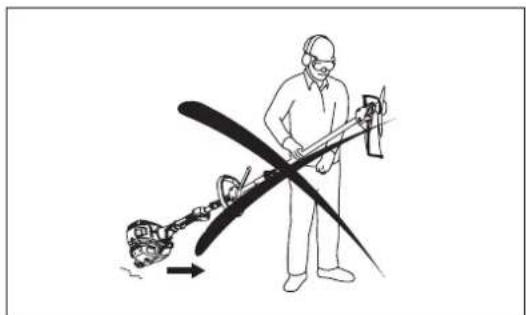

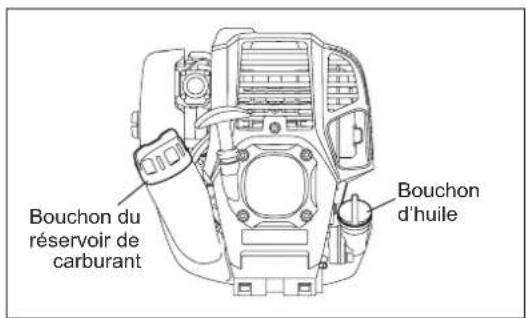

Ravitaillement en carburant

- Lors du ravitaillement en carburant, coupez le moteur, éloignez-le des flammes nues et ne fumez pas.

- Évitez tout contact entre la peau et l'essence. N'inhalez pas les vapeurs de carburant. Portez toujours des gants de protection durant le ravitaillement en carburant. Changez et nettoyez régulièrement les vêtements de protection.

- Veillez à ne pas renverser de carburant ou d'huile, afin d'éviter toute contamination du sol (protection environnementale). Si vous avez renversé du carburant, nettoyez immédiatement l'outil multi-fonctions.

- Évitez tout contact entre vos vêtements et le carburant. Si vous renversez du carburant sur vos vêtements, changez-en immédiatement (pour éviter que vos vêtements ne prennent feu).

- Vérifiez régulièrement le bouchon du réservoir pour vous assurer qu'il est bien fermé et ne fuit pas.

- Serrez soigneusement le bouchon du réservoir de carburant. Déplacez-vous pour démarrer le moteur (à au moins 3 mètres de l'endroit où vous avez fait le plein).

- Ne faites jamais le plein dans une pièce confinée. Les vapeurs de carburant s'accumulent au niveau du sol (risques d'explosions).

- Transportez et stockez le carburant uniquement dans des conteneurs agréés. Assurez-vous que les enfants ne peuvent pas accéder au carburant.

• Utilisez l'outil multi-fonctions uniquement lorsque l'éclairage est correct et la visibilité satisfaisante. Pendant l'hiver, soyez attentif aux zones glissantes ou mouillées, au verglas et à la neige (risques de glissade). Assurez-vous toujours d'avoir une bonne stabilité.
• N'utilisez jamais l'outil multi-fonctions lorsque vous vous trouvez sur une échelle.
• N'utilisez jamais l'outil multi-fonctions lorsque vous trouvez dans un arbre.
• Ne travaillez jamais sur des surfaces instables.
• Avant d'utiliser la pièce de fixation, veillez à ce que celle-ci ait atteint sa vitesse maximale.
• Reposez-vous pour éviter toute perte de contrôle due à la fatigue. Il est recommandé de faire une pause de 10 à 20 minutes toutes les heures.

Instructions d'entretien

• L'entretien de votre appareil doit être effectué par l'un de nos centres d'entretien agréés et seules des pièces de rechange authentiques doivent être utilisées. Une réparation incorrecte et un entretien défectueux peuvent réduire la durée de vie de l'appareil et accroître le risque d'accidents.
• Veillez à faire le moins de bruit possible et à limiter la contamination lors de l'utilisation de l'outil multi-fonctions. Vérifiez notamment le bon réglage du carburateur.
• Nettoyez régulièrement l'outil multi-fonctions et vérifiez que toutes les vis ainsi que les écrous sont bien serrés.
• Ne procédez jamais à l'entretien de l'outil multi-fonctions et ne le stockez pas à proximité de flammes nues.
• Toujours rangez l'outil multi-fonctions dans des pièces fermées, après avoir vidé le réservoir de carburant. Toute purge éventuelle du réservoir de carburant doit être réalisée en extérieur.

Observez les instructions de prévention d'accident pertinentes publiées par les associations commerciales et les compagnies d'assurance. N'effectuez aucune modification sur l'outil multi-fonctions, au risque de compromettre votre sécurité.

L'exécution de l'entretien ou des réparations par l'utilisateur est limitée aux activités décrites dans le mode d'emploi. Toute autre tâche doit être réalisée par un agent d'entretien agréé. N'utilisez que des pièces de rechange et des accessoires d'origine fournis par MAKITA.

L'utilisation d'accessoires ou d'outils non approuvés augmente les risques d'accident.

MAKITA n'acceptera aucune responsabilité pour des accidents ou des dommages causés par l'utilisation de pièces de fixation et de dispositifs de fixation de pièces de fixation ou d'accessoires non agréés.

Premiers secours

En cas d'accident, assurez-vous qu'une mallette de premier secours se trouve à proximité des opérations de coupe. Remplacez immédiatement tout article pris dans la mallette de premier secours.

Lorsque vous demandez de l'aide, veuillez fournir les renseignements suivants :

• Lieu de l'accident
• Que s'est-il passé ?
• Nombre de personnes blessées
• Types de blessures
• Votre nom

Vibrations

• Les personnes souffrant de troubles circulatoires peuvent subir des blessures au niveau des vaisseaux sanguins ou du système nerveux si elles sont exposées à des vibrations excessives. Les vibrations peuvent entraîner les symptômes suivants aux doigts, mains ou poignets : engourdissement, picotements, douleur, sensation lancinante, altération de la couleur ou de l'aspect de la peau. Si l'un ou l'autre de ces symptômes apparaît, consultez un médecin !
• Afin de réduire le risque de syndrome des vibrations du système main-bras, gardez vos mains au chaud et maintenez correctement l'appareil et ses accessoires.

Pour les pays d'Europe uniquement

La Déclaration de conformité CE figure en Annexe A du présent mode d'emploi.

DONNÉES TECHNIQUES EX2650LH

Modèle EX2650LH
Type de poignée Poignée fermée
Dimensions : longueur x largeur x hauteur (sans la lame de coupe) avec garde-fou mm	975 x 323 x 241
Dimensions : longueur x largeur x hauteur (sans la lame de coupe) sans garde-fou mm	975 x 242 x 241
Masse (sans la protection plastique et la lame de coupe) kg 4,6
Volume (réservoir de carburant) L 0,6

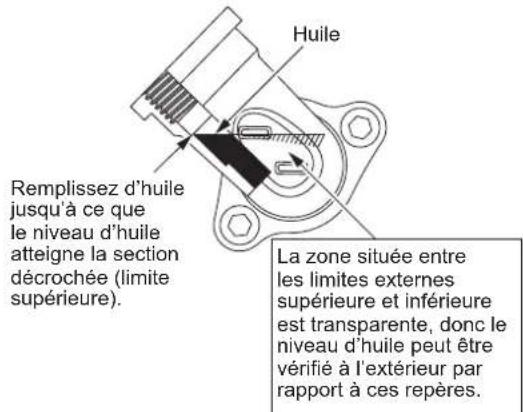

Volume (réservoir d'huile) L 0,08
Déplacement du moteur cm 3	25,4
Performance maximale du moteur kw 0,77 à 7 000 min	-1
Vitesse du moteur à la vitesse max. recommandée de l'axe min -1	10 000
Ralenti min -1	3 000
Vitesse d'engagement de l'embrayage min -1	3 900
Carburateur	Type de diaphragme
Système d'allumage	Sans contact, de type aimant
Bougie d'allumage type	NGK CMR4A

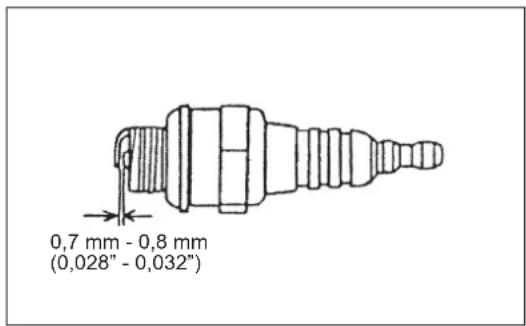

Distance entre les électrodes mm 0,7 - 0,8
Carburant	Essence automobile
Huile moteur	Huile de classe API, classe SF ou supérieure ou huile SAE 10W-30 (huile moteur 4 temps pour automobile)

Vibrations

	Poignée droite (prise arrière)		Poignée gauche (prise avant)		Normes applicables
Tête	ahveq (m/s2)	Incertitude K (m/s2)	ahveq (m/s2)	Incertitude K (m/s2)
EM400MP	6,5	1,2	5,9	1,8	ISO 22867
EM401MP	5,6	2,1	4,8	1,0	ISO 22867
EM407MP	5,2	0,9	5,0	1,2	ISO 22867 (ISO 11806-1)
ER400MP	7,1	2,8	5,5	2,7	ISO 22867
EY401MP	6,5	2,0	3,8	2,0	ISO 22867
EY401MP + LE400MP	5,6	2,0	3,4	2,0	ISO 22867
EY403MP	7,1	1,5	3,8	1,5	ISO 22867 (ISO 11680-1)
EY403MP + LE400MP	9,5	1,5	4,5	1,5	ISO 22867 (ISO 11680-1)
KR400MP	5	1,1	4,4	2,3	ISO 22867
EJ400MP	7,1	1,5	4,9	1,5	ISO 22867
EJ400MP + LE400MP	6,4	0,6	4,0	0,7	ISO 22867
EN401MP	7,7	0,8	5,9	2,5	ISO 22867
EN401MP + LE400MP	9,6	2,2	7,6	2,7	ISO 22867
EN410MP	7,8	2,0	6,6	3,6	ISO 22867
EN410MP + LE400MP	10,8	1,4	9,2	2,0	ISO 22867
EN420MP	9,1	1,7	6,3	4,0	ISO 22867
EE400MP	8,6	1,7	3,5	1,6	ISO 22867
EM403MP	5,8	2,0	5,9	1,0	ISO 22867
EM404MP	6,4	0,7	5,5	1,4	ISO 22867
EM406MP	5,6	1,4	4,9	1,2	ISO 22867
EM408MP	5,9	1,5	5,2	1,4	ISO 22867
EM409MP	7,5	2,9	6,8	1,4	ISO 22867
KR401MP	4,2	0,3	5,3	0,9	ISO 22867
BR400MP	9,2	0,7	3,6	1,0	ISO 22867
SW400MP	8,3	1,4	4,1	1,5	ISO 22867
UB400MP	6,5	0,8	3,3	0,4	ISO 22867
UB401MP	6,7	1,9	5,4	1,1	ISO 22867 (EN15503)

Bruit

	Moyenne du niveau de pression sonore		Moyenne du niveau de puissance sonore		Normes applicables
Tête	LPAeq (dB (A))	Incertitude K (dB (A))	LWAeq (dB (A))	Incertitude K (dB (A))
EM400MP	95,0	4,4	105,5	3,3	ISO 22868
EM401MP	89,9	3,6	99,7	2,7	ISO 22868
EM407MP	89,5	1,4	104,7	2,7	ISO 22868 (ISO 11806-1)
ER400MP	97,9	4,2	106,2	4,0	ISO 22868
EY401MP	92,6	2,5	104,7	2,5	ISO 22868
EY401MP + LE400MP	90,5	2,5	107,9	2,5	ISO 22868
EY403MP	93	3	107	3	ISO 22868 (ISO 11680-1)
EY403MP + LE400MP	93	3	107	3	ISO 22868 (ISO 11680-1)
KR400MP	93,7	2,6	99,7	1,2	ISO 22868
EJ400MP	89,0	2,3	99,8	1,1	ISO 22868
EJ400MP + LE400MP	88,1	2,2	100,8	2,3	ISO 22868
EN401MP	90,7	1,6	104,3	3,8	ISO 22868
EN401MP + LE400MP	89,2	2,9	103,7	2,2	ISO 22868
EN410MP	87,8	0,8	102,9	1,6	ISO 22868
EN410MP + LE400MP	88,7	1,1	103,6	0,7	ISO 22868
EN420MP	88,7	1,0	103,8	2,0	ISO 22868
EE400MP	89,5	2,0	99,7	2,6	ISO 22868
EM403MP	89,9	0,3	104,9	0,4	ISO 22868
EM404MP	90,5	0,3	104,8	1,0	ISO 22868
EM406MP	91,1	1,2	105,0	0,5	ISO 22868
EM408MP	89,2	3,7	103,6	1,0	ISO 22868
EM409MP	89,2	3,1	103,3	1,6	ISO 22868
KR401MP	87,9	0,2	102,5	0,3	ISO 22868
BR400MP	89,9	0,9	103,2	0,6	ISO 22868
SW400MP	88,8	1,8	102,9	0,7	ISO 22868
UB400MP	93,3	0,6	105,2	0,4	ISO 22868
UB401MP	92,4	1,2	104,0	0,5	ISO 22868 (EN15503)

PIÈCES DE FIXATION AGRÉÉES

PIÈCES DE FIXATION Modèles
Tête Débroussailleuse EM400MP, EM401MP, EM403MP, EM404MP
Tête Coupe Herbe ER400MP, EM406MP
Outil Ciseaux rotatifs EM407MP
Tête Débroussailleuse EM408MP, EM409MP
Tête Élagueuse à Perche EY401MP, EY403MP
Tête Taille-Haie à Perche EN401MP, EN410MP
Tête Faucheuse EN420MP
Tête Moto-Bineuse KR400MP, KR401MP
Tête Peigne Vibreur Pour Café EJ400MP
Tête Dresse-Bordures EE400MP
Rallonge d'Arbre LE400MP
Tête à brosse motorisée BR400MP
Tête balayeuse motorisée SW400MP
Pièce du souffleur UB400MP, UB401MP

EX2650LH

F NOMENCLATURE DES PIÈCES

1 Réservoir de carburant

2 Démarreur à rappel

3 Filtre à air

4 Interrupteur I-O (marche/arrêt)

5 Pot d'échappement

6 Carter d'embrayage

7 Prise arrière

8 Crochet de suspension

9 Poignée

10 Levier d'accélération

11 Levier de verrouillage

12 Câble de contrôle

13 Arbre

14 Bouchon de réservoir de carburant

15 Bouton de démarrage

16 Tuyau d'échappement

17 Bouchon d'huile

18 Garde-fou*

Remarque : Dans certains pays, le garde-fou n'est pas fourni avec l'outil.

MONTAGE DE LA POIGNÉE

ATTENTION : Avant tout travail sur l'outil multi-fonctions, coupez toujours le moteur et débranchez le connecteur des bougies. Portez toujours des gants de protection !

ATTENTION : Démarrez l'outil multi-fonctions uniquement après l'avoir entièrement monté.

Montage de la poignée fermée

• Installez solidement le garde-fou et la commande sur le tuyau de l'arbre à l'aide de deux vis et colliers. À ce stade, placez le garde-fou sur le côté gauche de l'appareil, comme illustré.
• Assurez-vous que l'ensemble commande/garde-fou ne se trouve pas entre l'entretoise et le repère flèche. Ne retirez pas et ne contractez pas l'entretoise.
• Une fois le montage terminé, ne retirez pas le garde-fou.

ATTENTION : N'installez jamais la commande sur l'étiquette ou le joint.

Remarque : Dans certains pays, le garde-fou et le repère flèche ne sont pas fournis avec l'outil.

MONTAGE DE LA PIÈCE DE FIXATION

ATTENTION : Avant tout travail sur l'outil multi-fonctions, coupez toujours le moteur et débranchez le connecteur des bougies. Portez toujours des gants de protection !

ATTENTION : Démarrez l'outil multi-fonctions uniquement après l'avoir entièrement monté.

Montage

• Dévissez le levier.
• Alignez l'axe de la pièce de fixation sur la rainure du joint et insérez l'axe.
• Insérez la pièce de fixation jusqu'à la position de la pièce de fixation représentée par une flèche.

Vérifiez également que le bouton est monté.

- Serrez le levier.

(pour obtenir des instructions de montage, voir le schéma à droite.)

• Dévissez le levier.
• Appuyez sur le bouton et sortez la pièce de fixation de la porte. (Dans la mesure du possible, essayez de sortir la pièce de fixation en ligne droite.)

Remarque :

- Ne laissez pas le levier serré lorsque la pièce de fixation est retirée.

Inspection et remplissage de l'huile moteur

• Procédez comme suit, lorsque le moteur est froid.
• Réglez le niveau du moteur, retirez le bouchon d'huile (Fig. 1) et vérifiez l'absence d'huile dans la plage comprise entre les repères des limites supérieure et inférieure du tuyau d'huile (Fig. 2).
• Si la quantité d'huile est insuffisante (le niveau d'huile est proche du repère de limite intérieure) (Fig. 3), remplissez d'huile jusqu'au repère de limite supérieure.
• La zone proche des repères externes est transparente, dont la quantité d'huile à l'intérieur peut être vérifiée sans qu'il soit nécessaire de retirer le bouchon d'huile. Toutefois, si le tuyau d'huile devient extrêmement encrassé, vous risquez d'avoir une mauvaise visibilité et de devoir vérifier le niveau d'huile par rapport à la section décrochée sur l'intérieur du tuyau d'huile.
• À titre d'information, la durée de remplissage de l'huile est de 10 heures environ (tous les 10 remplissages).
  Si l'huile change de couleur ou contient de la saleté, remplacez-la. (Pour la fréquence et la méthode de vidange, référez-vous à la page 36)

Huile recommandée : Huile SAE 10W-30 de classe API Classification, Classe SF ou supérieure (moteur 4 temps pour automobile) Volume d'huile : Environ 0,08 L

Remarque : Si le moteur n'est pas maintenu en position verticale, la quantité d'huile versée risque d'être trop importante et l'huile risque de pénétrer à l'intérieur du moteur.

Si l'huile est ajoutée au-delà de la limite, elle risque d'être contaminée ou de déclencher un incendie avec de la fumée blanche.

Point n°1 du remplacement de l'huile : « bouchon d'huile »

• Retirez la poussière ou les saletés entourant l'orifice du réservoir d'huile, puis retirez le bouchon d'huile.
• Veillez à ce que le bouchon d'huile n'entre pas en contact avec du sable ou de la poussière. Dans le cas contraire, les impuretés adhérant au bouchon d'huile pourraient empêcher la bonne circulation de l'huile ou abimer des pièces du moteur, ce qui provoquerait des problèmes.

Fig. 1

Fig. 2 Tuyau d'huile Fig. 3

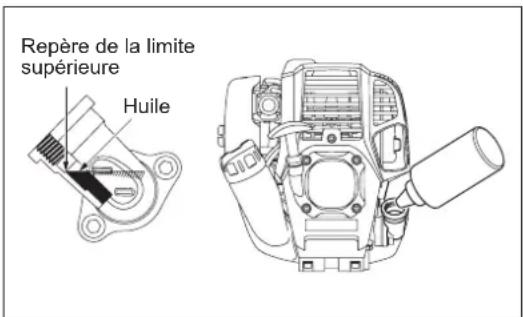

(1) Gardez le moteur à plat et enlevez le bouchon d'huile.

(2) Remplissez d'huile jusqu'au repère de limite supérieure. (voir Fig. 3) Utilisez la bouteille d'huile lors du remplissage.

(3) Serrez à fond le bouchon d'huile. Un vissage insuffisant pourrait provoquer une fuite d'huile.

• Ne remplacez pas l'huile lorsque le moteur est en position inclinée.
• Le remplissage d'huile avec le moteur incliné risque de provoquer un remplissage trop important, entraînant la contamination de l'huile et/ou de la fumée blanche.

Point n°2 du remplacement de l'huile : « En cas de débordement d'huile »

- Si de l'huile se répand entre le réservoir de carburant et le bloc principal du moteur, elle risque d'être aspirée dans le port d'entrée de l'air de refroidissement, contaminant le moteur. Veillez à nettoyer l'huile qui a débordé avant toute utilisation.

RAVITAILLEMENT EN CARBURANT

Maniement du carburant

Veillez à manipuler le carburant avec la plus grande prudence. Il peut contenir des substances similaires aux solvants. Pour faire le plein, placez-vous dans une pièce suffisamment ventilée ou à l'extérieur. N'inhalez jamais les vapeurs de carburant et restez à distance du carburant. En cas de contact répété ou prolongé de votre peau avec du carburant, elle peut se dessécher et causer des maladies de peau ou des allergies. En cas de contact du carburant avec un œil, rincez celui-ci à l'eau claire. Si votre œil reste irrité, consultez votre médecin.

Durée de stockage du carburant

Le carburant doit être utilisé dans les 4 semaines, même s'il est conservée dans un bidon spécial dans un endroit ombragé et bien ventilé. Si vous n'utilisez pas de bidon spécial ou qu'il n'est pas fermé, le carburant peut se détériorer en une journée.

STOCKAGE DE LA MACHINE ET REMPLISSAGE DU RÉSERVOIR

• Conservez la machine et le réservoir dans un endroit frais et abrité de la lumière directe du soleil.
• Ne conservez jamais le carburant dans un bungalow ou un coffre.

Carburant

Le moteur est un moteur à quatre temps. Assurez-vous d'utiliser de l'essence pour automobile (super ou premium).

Avertissements concernant le carburant

• N'utilisez jamais de mélange de carburant contenant de l'huile moteur. Cela pourrait créer une accumulation excessive de carbone ou des pannes mécaniques.
• L'utilisation d'huile détériorée peut provoquer des démarrages irréguliers du moteur.

Ravitaillement en carburant

AVERTISSEMENT : PRODUITS INFLAMMABLES STRICTEMENT INTERDITS

Essence utilisée : Essence pour automobile (super sans plomb)

• Dévissez légèrement le bouchon du réservoir afin qu'il n'y ait pas de différence de pression.
• Retirez le bouchon du réservoir et remplissez le réservoir de carburant en l'inclinant de manière à en chasser l'air, l'orifice dirigé vers le haut. (Ne remplissez jamais le réservoir de carburant jusqu'à ce qu'il déborde sur l'orifice de remplissage d'huile.)
• Essuyez bien le tour du bouchon du réservoir pour éviter l'introduction de tout corps étranger dans le réservoir de carburant.

• Après avoir fait le plein, serrez à fond le bouchon du réservoir de carburant.

• En cas de défaut ou de dommages au bouchon du réservoir, remplacez-le.

• Le bouchon du réservoir est une pièce d'usure : il convient donc de le remplacer tous les deux à trois ans.

MANIEMENT CORRECT DE LA MACHINE

Fixation du harnais

- Réglez le harnais en fonction de la longueur nécessaire à l'opération que vous allez effectuer.

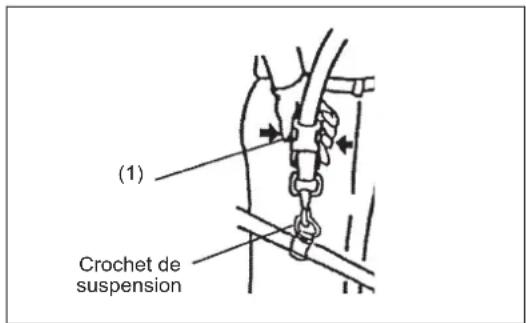

Détachement

- En cas d'urgence, appuyez sur les encoches (1) situées de chaque côté, puis retirez la machine en la tirant vers vous. Veillez particulièrement à garder le contrôle de la machine à ce stade. Ne laissez pas la machine être déviée vers vous ou vers quelqu'un qui se trouve à proximité du lieu de travail.

AVERTISSEMENT : En perdant le contrôle de la machine, vous risquez de provoquer des blessures corporelles graves ou MORTELLES.

AVERTISSEMENT DE FONCTIONNEMENT ET COMMENT L'ARRÊTER

Respectez les législations de préventions d'accidents en vigueur !

DÉMARRAGE

Déplacez-vous d'au moins 3 mètres de l'endroit où vous avez procédé au ravitaillement en carburant. Déposez l'outil multi-fonctions dans un endroit propre, en veillant à ce que l'outil de coupe n'entre pas en contact avec le sol ou tout autre objet.

A : Démarrage à froid

1) Déposez la machine sur une surface plane.
2) Réglez l'interrupteur I-O (1) sur FONCTIONNEMENT.

3) Pompe d'amorçage

Continuez à appuyer sur la pompe d'amorçage jusqu'à ce que le carburant pénètre dans la pompe d'amorçage.

(En général, le carburant pénètre dans la pompe d'amorçage après 7 à 10 pressions.)

Si vous appuyez trop sur la pompe d'amorçage, un surplus de carburant retourne au réservoir de carburant.

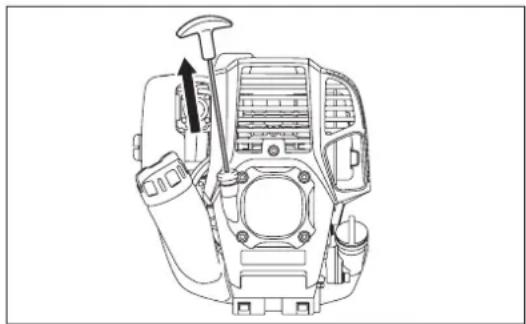

4) Démarreur

Tirez doucement le bouton du démarreur, jusqu'à ce qu'il résiste (point de compression). Ensuite, repoussez le bouton du démarreur, puis tirez-le fortement.

Ne tirez jamais entièrement la corde. Une fois le bouton du démarreur tiré, n'enlevez jamais votre main immédiatement. Tenez le bouton jusqu'à ce qu'il retourne à sa position initiale.

5) Opération de chauffage

Continuez à faire chauffer le moteur pendant 2 à 3 minutes.

Remarque : Si une entrée de carburant excessive se produit, enlevez la bougie et tirez la poignée de démarrage lentement pour retirer l'excès de carburant. Séchez également l'électrode de la bougie.

Attention durant le fonctionnement :

Si le levier d'accélération est complètement ouvert durant un fonctionnement à vide, la rotation du moteur augmente à 10 000 min ¹ ou plus. Ne jamais faire tourner le moteur à une vitesse plus élevée que nécessaire, ou à une vitesse de 6 000 à 8 500 min ¹ environ.

B : Démarrage après avoir fait chauffer le moteur

1) Appuyez plusieurs fois sur la pompe d'amorçage.
2) Laissez le levier d'accélération en position de ralenti.
3) Tirez avec force sur le démarreur.
4) Si le moteur est difficile à démarrer, ouvrez les gaz d'environ 1/3.

Faites attention à la pièce de fixation, qui pourrait tourner.

Parfois, notamment en hiver, lorsque le démarrage du moteur est difficile

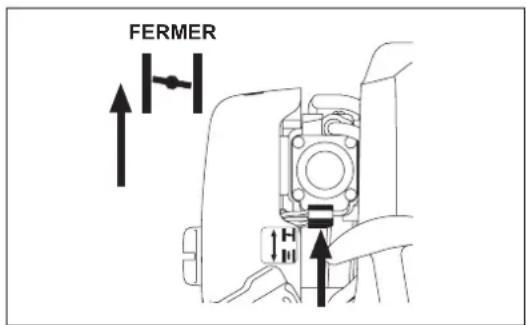

Actionnez le levier de l'étrangleur comme suit lors du démarrage du moteur.

• Après avoir exécuté les étapes de démarrage 1) à 3), placez le levier de l'étrangleur en position FERMER.
• Exécutez l'étape 4) et démarrez le moteur.
• Lorsque le moteur démarre, réglez le levier d'étrangleur en position OUVRIR.
• Exécutez l'étape de démarrage 5) et continuez à vous échauffer.

ATTENTION : Si bang (bruit d'explosion) est entendu et si le moteur s'arrête, ou si le moteur que vous venez de démarrer cale avant que le levier d'étrangleur soit utilisé, replacez le levier d'étrangleur en position OUVRIR, puis tirez plusieurs fois sur le bouton du démarreur pour démarrer le moteur.

ATTENTION : Si le levier d'étrangleur est maintenu en position FERMER et si le bouton d'étrangleur est enfoncé plusieurs fois, une quantité trop importante de carburant sera aspirée et le démarrage du moteur deviendra difficile.

ARRÊT

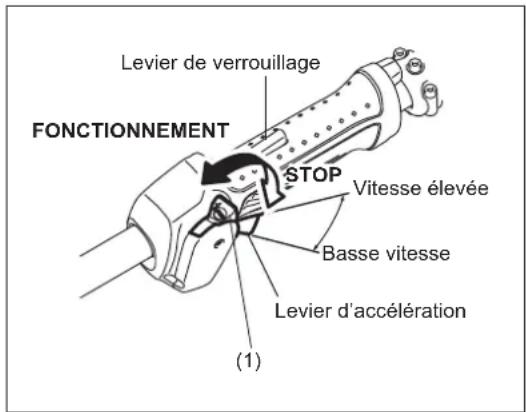

1) Relâchez entièrement le levier d'accélération (2) et lorsque la vitesse de rotation du moteur a diminué, placez l'interrupteur I-O en position STOP pour couper le moteur.
2) N'oubliez pas que la pièce de fixation peut ne pas s'arrêter immédiatement, laissez-la ralentir jusqu'à l'arrêt.

Lorsque cela est nécessaire, réglez le ralenti en utilisant la vis de réglage du carburateur.

VÉRIFICATION DE LA ROTATION A BAS RÉGIME (RALENTI)

• Réglez la rotation à bas régime sur 3 000 min ¹ .
  Si vous devez modifier la vitesse de rotation, tournez la vis de réglage (illustrée à droite) avec un tournevis à pointe cruciforme.
• Tournez la vis de réglage vers la droite pour augmenter la rotation du moteur. Tournez la vis de réglage vers la gauche, pour enclencher la rotation du moteur.
• Le carburateur est généralement réglé en usine. S'il est nécessaire d'effectuer un nouveau réglage, veuillez contacter un agent d'entretien agréé.

INSTRUCTIONS D'ENTRETIEN

ATTENTION : Avant tout travail sur l'outil multi-fonctions, coupez toujours le moteur et débranchez le connecteur des bougies (voir « Vérification de la bougie »).

Portez toujours des gants de protection !

N'utilisez jamais d'essence, de benzine, de diluant, d'alcool ou de produit similaire. Ces produits risquent de provoquer des décolorations, des déformations ou des fissures.

Afin d'assurer une longue durée de vie et éviter d'endommager le matériel, effectuez régulièrement les opérations d'entretien suivantes.

Vérification et entretien journaliers

• Avant utilisation, vérifiez qu'il ne manque aucune pièce et que les vis sont bien serrées. Veillez particulièrement à utiliser la pièce de fixation spécifiée pour que le montage s'effectue en toute sécurité.
• Avant d'utiliser l'appareil, vérifiez toujours que le passage de l'air de refroidissement et les ailettes du cylindre ne sont pas obstrués. Nettoyez-les au besoin.

- Procédez aux tâchez quotidiennes suivantes après utilisation :

• Nettoyez l'extérieur de l'outil multi-fonctions et vérifiez qu'il n'est pas endommagé.
• Nettoyez le filtre à air. Nettoyez le filtre plusieurs fois par jour lorsque vous travaillez dans des conditions très poussiéreuses.
• Vérifiez que la différence entre le ralenti et la vitesse d'embrayage est suffisante pour garantir que la pièce jointe est à l'arrêt lorsque le moteur tourne au ralenti (au besoin, réduisez la vitesse du ralenti). Si, pendant le ralenti, l'outil continue à tourner, contactez votre agent d'entretien agréé le plus proche.

- Vérifiez le fonctionnement de l'interrupteur I-O, du levier de verrouillage et du levier de commande.

REPLACEMENT DE L'HUILE DE MOTEUR

Une huile moteur détériorée réduit grandement la durée de vie des pièces mobiles. Veillez à vérifier la fréquence et la quantité des remplacements.

ATTENTION : En général, le bloc principal du moteur et l'huile moteur restent brûlants juste après l'arrêt du moteur. Pour la vidange de l'huile, vérifiez que le bloc principal du moteur et l'huile de moteur ont suffisamment refroidis. Sinon, vous risquez de vous brûler.

Remarque : Si le niveau d'huile est rempli au-delà de la limite, l'huile pourrait être contaminée ou risquerait de s'enflammer en provoquant de la fumée blanche.

Fréquence de vidange : Initialement, toutes les 20 heures d'utilisation, puis toutes les 50 heures de fonctionnement

Huile recommandée : Huile SAE 10W-30 de classe API Classification, Classe SF ou supérieure (moteur 4 temps pour automobile)

Alternativement, suivez la procédure suivante.

1) Assurez-vous que le bouchon du réservoir de carburant est bien serré.
2) Placez un grand récipient (poêle, etc.) sous l'orifice de vidange.

3) Retirez le boulon de vidange puis le bouchon d'huile afin de purger l'huile à partir de l'orifice de vidange.

À ce stade, veillez à ne pas égarer le joint du boulon de vidange et à ne pas salir les composants déposés.

4) Une fois l'huile entièrement purgée, rassemblez le joint et le boulon de vidange et serrez le boulon de vidange à fond, afin qu'il ne se dévisse pas et ne provoque aucune fuite.

* Essuyez l'huile présente sur le boulon et le matériel à l'aide d'un chiffon.

Autre méthode de vidange

Retirez le bouchon d'huile, inclinez l'outil multi-fonctions vers l'orifice de remplissage d'huile et purgez l'huile.

Recueillez l'huile dans un récipient.

5) Réglez le niveau du moteur et remplissez progressivement le réservoir avec de l'huile neuve jusqu'au repère de la limite supérieure.
6) Une fois le remplissage terminé, serrez à fond le bouchon d'huile afin qu'il ne se desserre pas et ne provoque pas de fuite. Si vous ne serrez pas correctement le bouchon d'huile, il risque de fuir.

AVERTISSEMENT CONCERNANT L'HUILE

• Ne jetez jamais d'huile moteur à la poubelle, sur la terre ou dans les égouts. Débarrassez-vous de l'huile en suivant la législation. Respectez toujours la loi en vigueur. Pour tout éclaircissement, contactez un agent d'entretien agréé.
• L'huile se détériore, même lorsqu'elle n'est pas utilisée. Effectuez régulièrement des inspections et des remplacements (vidangez l'huile tous les 6 mois).

NETTOYAGE DU FILTRE À AIR

DANGER : PRODUITS INFLAMMABLES STRICTEMENT INTERDITS

Intervalle de nettoyage et d'inspection : tous les jours (toutes les 10 heures d'utilisation)

• Tournez le levier d'étrangleur vers le côté complètement fermé et éloignez le carburateur de toute poussière ou saleté.
• Dévissez le boulon de fixation.
• Retirez le capot du filtre à air en tirant sur la partie inférieure de celui-ci.
• Retirez les éléments et tapez dessus pour en retirer la saleté.
• Si les éléments sont fortement contaminés :
  Retirez les éléments, plongez-les dans de l'eau chaude ou dans un détergent neutre dilué à l'eau et faites-les entièrement sécher. Lorsque vous les lavez, ne les serrez pas et ne les frottez pas.
• Avant de remettre les éléments en place, assurez-vous qu'ils sont complètement secs. Un séchage insuffisant des éléments pourrait provoquer un démarrage difficile.
• Essuyez l'huile présente autour du capot du filtre à air et sur le reniflard à l'aide d'un chiffon.
• Placez l'élément (éponge) dans l'élément (feutre). Installez les éléments dans le plateau, de sorte que l'éponge soit orientée vers le capot du filtre à air.
• Fixez immédiatement le capot du filtre à air et serrez-le avec des boulons de fixation. (Pour le remettre en place, commencez par le haut, puis le bas.)

REMARQUE :

• Nettoyez les éléments plusieurs fois par jour si une poussière trop importante y adhère. Des éléments sales réduisent la puissance du moteur et rendent le démarrage du moteur difficile.
• Retirez l'huile présente sur les éléments. Si vous continuez d'utiliser l'appareil alors que les éléments qu'il contient sont recouverts d'huile, l'huile présente dans le filtre à air risquera de se déverser hors de l'appareil et de contaminer l'environnement.
• Ne placez pas les éléments sur le sol ou dans un lieu sale. Ils risqueraient d'être souillés par de la saleté ou des débris et d'endommager le moteur.
• N'utilisez jamais de carburant pour nettoyer les éléments. Le carburant pourrait les endommager.

VÉRIFICATION DE LA BOUGIE

• N'utilisez que la clé universelle fournie pour retirer ou installer la bougie.
• L'écartement entre les deux électrodes de la bougie doit être compris entre 0,7 et 0,8 mm (0,028" à 0,032"). Réglez l'écartement s'il est trop large ou trop étroit. Si la bougie est bouchée ou contaminée, nettoyez-la complètement ou remplacez-la.

ATTENTION : Ne touchez jamais le connecteur de la bougie lorsque le moteur est en marche (danger de secousse électrique de haute tension).

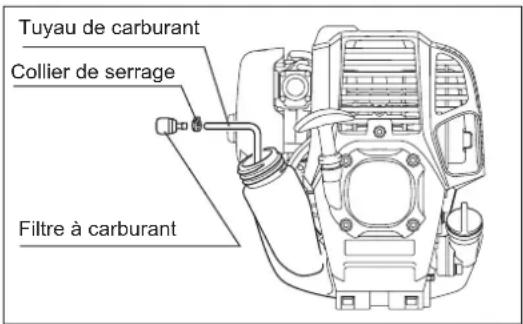

NETTOYAGE DU FILTRE À CARBURANT AVERTISSEMENT : PRODUITS INFLAMMABLES STRICTEMENT INTERDITS

Intervalle de nettoyage et d'inspection : tous les mois (toutes les 50 heures d'utilisation)

Crépine d'aspiration dans le réservoir de carburant

Examinez régulièrement le filtre à carburant. Pour ce faire, procédez comme suit.

(1) Retirez le bouchon du réservoir de carburant, purgez le carburant pour vider le réservoir. Examinez l'intérieur du réservoir à la recherche de corps étrangers. Le cas échéant, retirez-les.
(2) Retirez la crépine d'aspiration à l'aide d'un crochet à fil que vous passez à travers l'orifice du réservoir.
(3) Si le filtre à carburant est légèrement bouché, nettoyez-le. Pour ce faire, secouez-le et tapez-le doucement au niveau du carburant. Pour éviter tout dommage, ne le serrez pas et ne le frottez pas. Le carburant utilisé pour le nettoyage doit être éliminé conformément à la réglementation en vigueur dans votre pays.

Si le filtre à carburant a durci ou est fortement bouché, remplacez-le. (4) Après avoir examiné, nettoyé ou remplacé le filtre à carburant, enfoncez-le complètement dans la partie inférieure du réservoir de carburant.

Un filtre à carburant bouché ou endommagé peut entraîner une alimentation insuffisante en carburant et réduire la puissance du moteur. Remplacez le filtre à carburant au moins tous les trimestres pour assurer une alimentation satisfaisante en carburant dans le carburateur.

REEMPLACEMENT DU TUYAU DE CARBURANT ATTENTION : PRODUITS INFLAMMABLES STRICTEMENT INTERDITS

Intervalle de nettoyage et d'inspection : tous les jours (toutes les 10 heures d'utilisation)

Remplacement : tous les ans (toutes les 200 heures d'utilisation)

Remplacez le tuyau d'alimentation tous les ans, quelle que soit la fréquence d'utilisation. Une fuite de carburant peut provoquer un incendie. Si vous détectez une fuite pendant une inspection, remplacez immédiatement le tuyau d'alimentation en carburant.

INSPECTION DES BOULONS, ÉCROUS ET VIS

• Resserrez les boulons, écrous, etc. desserrés.
• Vérifiez l'absence de fuite de carburant et d'huile.
• Remplacez les pièces endommagées par des pièces neuves afin de garantir un fonctionnement en toute sécurité.

NETTOYAGE DES PIÈCES

• Conservez toujours le moteur propre.
• Conservez les ailettes de cylindre dépourvues de poussière et saleté. Si de la poussière ou des saletés adhèrent aux ailettes, cela peut créer des dommages aux pistons.

REPLACEMENT DE JOINTS STATIQUES ET DE TAMPONS AMORTISSEURS

Lorsque vous remontez le moteur après l'avoir démonté, n'oubliez pas de remplacer les joints statiques et les tampons amortisseurs par des pièces neuves.

Tout autre type d'entretien ou travail de réglage non inclus et décrit dans ce manuel doit être effectué par des agents de réparations agréés uniquement.

ENTREPOSAGE

AVERTISSEMENT : Lors de la vidange du carburant, veillez à couper le moteur et vérifiez qu'il refroidit. Immédiatement après avoir été arrêté, le moteur risque d'être chaud et de provoquer des brûlures, des flammes et un incendie.

ATTENTION : Si vous prévoyez de ne pas utiliser la machine pendant une longue période, vidangez le réservoir de carburant et le carburateur, et entreposez-la dans un endroit sec et propre.

- Pour vidanger le réservoir de carburant le carburateur, procédez comme suit :

1) Retirez le bouchon du réservoir de carburant et purgez entièrement le carburant. Si le réservoir de carburant présente des corps étrangers, retirez-le complètement.
2) Sortez le filtre à carburant par l'orifice de remplissage à l'aide d'un fil.
3) Appuyez sur la pompe d'amorçage jusqu'à ce que le carburant soit purgé dans le réservoir de carburant.
4) Replacez le filtre sur le réservoir de carburant, et vissez à fond le bouchon du réservoir de carburant.
5) Ensuite, faites tourner le moteur jusqu'à ce qu'il s'arrête.

• Retirez la bougie et glissez plusieurs goutes d'huile moteur dans le logement de la bougie.
• Tirez doucement la poignée du démarreur afin que l'huile moteur se répande sur le moteur, puis remettez la bougie en place.
• Ne déplacez pas le levier en position de verrouillage lors de l'installation de la pièce de fixation.

Le levier est en position de verrouillage sans que la pièce de fixation installée ne permette l'installation de la tige.

• En général, entreposez l'appareil en position horizontale. Si cela n'est pas possible, placez l'appareil de sorte que le bloc-moteur se trouve sous l'outil de coupe. Dans le cas contraire, de l'huile moteur risque de couler depuis l'intérieur.
• Veillez également à entreposer l'appareil en lieu sûr afin d'éviter de l'endommager et de vous blesser.
• Entreposez le carburant vidangé dans un bidon spécial, dans un endroit ombragé et bien ventilé.

Attention après un entreposage pendant une longue période

- Avant de démarrer la machine après un long arrêt, veillez à remplacer le filtre à huile (voir à la page 36). L'huile se détériore lorsque la machine ne fonctionne pas pendant une longue période.

Résolution de pannes

Panne Système Observation	Cause
Le moteur ne démarre pas, ou avec difficultés	Système d'allumage Étincelle d'allumage O.K. Panne de l'alimentation en carburant ou du système de compression, panne mécanique
	Alimentation en carburant	Pas d'étincelle d'allumage	Interrupteur STOP commandé, panne de câblage ou court-circuit, bougie ou connecteur défectueux, module d'allumage défectueux
		Réservoir de carburant plein	Position incorrecte de l'étrangleur, carburateur défectueux, ligne d'alimentation en carburant courbée ou bloquée, carburant encrassé
	Compression Pas de compression lors de la mise en route		Joint inférieur du cylindre défectueux, joints d'étanchéité du vilebrequin endommagés, cylindre ou segments de piston défectueux ou mauvaise étanchéité de la bougie
	Panne mécanique Le démarreur ne s'enclenche pas		Ressort du démarreur cassé, pièces cassées à l'intérieur du moteur
Problèmes de démarrage à chaud		Réservoir plein, bougie d'allumage en place	Carburateur contaminé, nettoyez-le
Le moteur démarre mais s'éteint	Alimentation en carburant	Réservoir rempli Mauvais réglage du ralenti, carburateur contaminé
Performances insuffisantes	Plusieurs systèmes peuvent être affectés simultanément	Mauvais ralenti du moteur	Filtre à air contaminé, carburateur contaminé, silencieux bouché, conduit d'échappement du cylindre bouché

Élément\Durée de fonctionnement		Avantutilisation	Aprèslubrification	Tous lesjours (10 h)	30 h 50 h 200 h		Arrêt/repos	Pcorrespondante
Huile moteur	Inspector	○						32
	Remplacer					*1		36
Serrage des pièces(boulon, écrou)	Inspector	○						38
Réservoir de carburant	Nettoyer/inspector	○						—
	Vidanger lecarburant						*3	39
Levier d'accélération	Vérifierfonctionnement		○					—
Interrupteur d'arrêt	Vérifierfonctionnement		○					35
Rotation au ralenti Inspecter/régler				○				35
Filtre à air Nettoyer				○				37
Bougie d'allumage Inspector				○				38
Conduite d'air derefroidissement	Nettoyer/inspector			○				38
Tuyau de carburant	Inspector			○				38
	Remplacer						*2	—
Fitre à carburant	Nettoyer/remplacer					○		38
Espace entre les valvesd'entrée et de sortie d'air	Régler						*2	—
Révision du moteur							*2	—
Carburateur	Vidanger lecarburant							*3	39

*1 Effectuez un remplacement initial après 20 heures d'utilisation.
*2 Confiez l'inspection des 200 heures de fonctionnement à un agent d'entretien agréé ou à un magasin.
*3 Après avoir vidé le réservoir de carburant, continuez à faire tourner le moteur et vidangez le carburant présent dans le carburateur.

Vérifiez chaque pièce de fixation dans le mode d'emploi et procédez à la maintenance de celles-ci lorsqu'elles sont utilisées.

RÉSOLUTION DE PROBLÈMES

Avant d'envoyez votre machine en réparation, vérifiez si vous pouvez régler le problème vous-même. Si vous découvrez une anomalie, contrôlez votre machine selon les descriptions de ce mode d'emploi. Ne démontez et ne modifiez aucune pièce d'une manière contraire à la description. Pour toute réparation, contactez un agent d'entretien agréé ou un revendeur local.

Problème Cause probable	(dysfonctionnement) Solution
Le moteur ne démarre pas	Oubli d'activation de la pompe d'amorçage Appuyer 7 à 10 fois
	Tirage lent de la corde du démarreur Tirer plus fort
	Panne de carburant Faire le plein
	Filtre de carburant bouché Nettoyer
	Tube de carburant plié Redresser le tube de carburant
	Carburant détérioré Du carburant détérioré rende	le démarrageplus difficile. Remplacez-le par du carburantneuf. (Remplacement recommandé : 1 foispar mois)
	Aspiration excessive du carburant Régler le levier d'accélération de la vitesse moyenne à la vitesse élevée et tirer surla poignée de démarrage jusqu'à ce quele moteur démarre. Dès que le moteurdémarre, la pièce de fixation commenceà tourner ou se déplacer. Accorder uneattention particulière à la pièce de fixation.Si le moteur ne démarre toujours pas, retirerla bougie, sécher l'électrode et ré-assemblerces éléments comme ils l'étaient à l'origine.Ensuite, démarrer comme indiqué.
	Protecteur de bougie débranché Le brancher solidement
	Bougie contaminée Nettoyer
	Espacement anormal de la bougie Régler l'espacement
	Autre problème de la bougie Remplacer
	Carburateur anormal Faire une demande d'examen et d'entretien.
	Impossible de tirer la corde de démarrage Faire une demande d'examen et d'entretien.
	Entraînement anormal	Faire une demande d'examen et d'entretien.
Le moteur s'arrête rapidementLa vitesse du moteur n'augmente pas	Réchauffement insuffisant	Réchauffer le moteur
	Le levier d'étrangleur est en position« FERMER » alors que le moteur est chaud.	Le régler sur « OUVERT ».
	Filtre de carburant bouché Nettoyer ou remplacer
	Filtre à air contaminé ou bouché Nettoyer
	Carburateur anormal Faire une demande d'examen et d'entretien.
	Entraînement anormal	Faire une demande d'examen et d'entretien.
La pièce de fixation ne tourne pas et ne sedéplace pas ↓Arrêtez immédiatement le moteur	Elle n'est pas insérée au bon endroit.	L'insérer comme indiqué.
	Entraînement anormal	Faire une demande d'examen et d'entretien.
Vibrations anormales de la machine↓Arrêtez immédiatement le moteur	La pièce de fixation n'est pas insérée au bonendroit.	L'insérer comme indiqué.
	Levier desserré	Serrer à fond.
	Entraînement anormal	Faire une demande d'examen et d'entretien.
La pièce de fixation ne s'arrête pasimmédiatement ↓Arrêtez immédiatement le moteur	Rotation élevée au ralenti	Régler
	Fil de l'étrangleur détaché	Le brancher solidement
	Entraînement anormal	Faire une demande d'examen et d'entretien.
Le moteur ne s'arrête pas↓Faites tourner le moteur au ralenti etréglez le levier d'étrangleur sur FERMER.	Connecteur débranché	Le brancher solidement
	Système électrique anormal	Faire une demande d'examen et d'entretien.

Lorsque le moteur ne démarre pas après avoir été réchauffé :
Si aucun problème n'apparaît après vérification, ouvrez l'étrangleur d'environ 1/3 et démarrez le moteur.

Deutsch

	Rechter Handgriff (hinterer Griff)		Linker Handgriff (vorderer Griff)		Zutreffende Standards
Zubehör	ahveq (m/s2)	Abweichung K (m/s2)	ahveq (m/s2)	Abweichung K (m/s2)
EM400MP	6,5	1,2	5,9	1,8	ISO 22867
EM401MP	5,6	2,1	4,8	1,0	ISO 22867
EM407MP	5,2	0,9	5,0	1,2	ISO 22867 (ISO 11806-1)
ER400MP	7,1	2,8	5,5	2,7	ISO 22867
EY401MP	6,5	2,0	3,8	2,0	ISO 22867
EY401MP + LE400MP	5,6	2,0	3,4	2,0	ISO 22867
EY403MP	7,1	1,5	3,8	1,5	ISO 22867 (ISO 11680-1)
EY403MP + LE400MP	9,5	1,5	4,5	1,5	ISO 22867 (ISO 11680-1)
KR400MP	5	1,1	4,4	2,3	ISO 22867
EJ400MP	7,1	1,5	4,9	1,5	ISO 22867
EJ400MP + LE400MP	6,4	0,6	4,0	0,7	ISO 22867
EN401MP	7,7	0,8	5,9	2,5	ISO 22867
EN401MP + LE400MP	9,6	2,2	7,6	2,7	ISO 22867
EN410MP	7,8	2,0	6,6	3,6	ISO 22867
EN410MP + LE400MP	10,8	1,4	9,2	2,0	ISO 22867
EN420MP	9,1	1,7	6,3	4,0	ISO 22867
EE400MP	8,6	1,7	3,5	1,6	ISO 22867
EM403MP	5,8	2,0	5,9	1,0	ISO 22867
EM404MP	6,4	0,7	5,5	1,4	ISO 22867
EM406MP	5,6	1,4	4,9	1,2	ISO 22867
EM408MP	5,9	1,5	5,2	1,4	ISO 22867
EM409MP	7,5	2,9	6,8	1,4	ISO 22867
KR401MP	4,2	0,3	5,3	0,9	ISO 22867
BR400MP	9,2	0,7	3,6	1,0	ISO 22867
SW400MP	8,3	1,4	4,1	1,5	ISO 22867
UB400MP	6,5	0,8	3,3	0,4	ISO 22867
UB401MP	6,7	1,9	5,4	1,1	ISO 22867 (EN15503)

Geräuschpegel

	Schalldruckpegel – Durchschnitt		Schalleistungspegel – Durchschnitt		Zutreffende Standards
Zubehör	LPA (dB (A))	Abweichung K (dB (A))	LWA (dB (A))	Abweichung K (dB (A))
EM400MP	95,0	4,4	105,5	3,3	ISO 22868
EM401MP	89,9	3,6	99,7	2,7	ISO 22868
EM407MP	89,5	1,4	104,7	2,7	ISO 22868 (ISO 11806-1)
ER400MP	97,9	4,2	106,2	4,0	ISO 22868
EY401MP	92,6	2,5	104,7	2,5	ISO 22868
EY401MP + LE400MP	90,5	2,5	107,9	2,5	ISO 22868
EY403MP	93	3	107	3	ISO 22868 (ISO 11680-1)
EY403MP + LE400MP	93	3	107	3	ISO 22868 (ISO 11680-1)
KR400MP	93,7	2,6	99,7	1,2	ISO 22868
EJ400MP	89,0	2,3	99,8	1,1	ISO 22868
EJ400MP + LE400MP	88,1	2,2	100,8	2,3	ISO 22868
EN401MP	90,7	1,6	104,3	3,8	ISO 22868
EN401MP + LE400MP	89,2	2,9	103,7	2,2	ISO 22868
EN410MP	87,8	0,8	102,9	1,6	ISO 22868
EN410MP + LE400MP	88,7	1,1	103,6	0,7	ISO 22868
EN420MP	88,7	1,0	103,8	2,0	ISO 22868
EE400MP	89,5	2,0	99,7	2,6	ISO 22868
EM403MP	89,9	0,3	104,9	0,4	ISO 22868
EM404MP	90,5	0,3	104,8	1,0	ISO 22868
EM406MP	91,1	1,2	105,0	0,5	ISO 22868
EM408MP	89,2	3,7	103,6	1,0	ISO 22868
EM409MP	89,2	3,1	103,3	1,6	ISO 22868
KR401MP	87,9	0,2	102,5	0,3	ISO 22868
BR400MP	89,9	0,9	103,2	0,6	ISO 22868
SW400MP	88,8	1,8	102,9	0,7	ISO 22868
UB400MP	93,3	0,6	105,2	0,4	ISO 22868
UB401MP	92,4	1,2	104,0	0,5	ISO 22868 (EN15503)

GENEHMIGTE AUFSÄTZE

MONTIEREN DES AUFSATZES

	Impugnatura destra (impugnatura posteriore)		Impugnatura sinistra (impugnatura anteriore)		Standard applicabili
Accessorio	ahw\ eq (m/s2)	Variazione (K) (m/s2)	ahw\ eq (m/s2)	Variazione (K) (m/s2)
EM400MP	6,5	1,2	5,9	1,8	ISO 22867
EM401MP	5,6	2,1	4,8	1,0	ISO 22867
EM407MP	5,2	0,9	5,0	1,2	ISO 22867 (ISO 11806-1)
ER400MP	7,1	2,8	5,5	2,7	ISO 22867
EY401MP	6,5	2,0	3,8	2,0	ISO 22867
EY401MP + LE400MP	5,6	2,0	3,4	2,0	ISO 22867
EY403MP	7,1	1,5	3,8	1,5	ISO 22867 (ISO 11680-1)
EY403MP + LE400MP	9,5	1,5	4,5	1,5	ISO 22867 (ISO 11680-1)
KR400MP	5	1,1	4,4	2,3	ISO 22867
EJ400MP	7,1	1,5	4,9	1,5	ISO 22867
EJ400MP + LE400MP	6,4	0,6	4,0	0,7	ISO 22867
EN401MP	7,7	0,8	5,9	2,5	ISO 22867
EN401MP + LE400MP	9,6	2,2	7,6	2,7	ISO 22867
EN410MP	7,8	2,0	6,6	3,6	ISO 22867
EN410MP + LE400MP	10,8	1,4	9,2	2,0	ISO 22867
EN420MP	9,1	1,7	6,3	4,0	ISO 22867
EE400MP	8,6	1,7	3,5	1,6	ISO 22867
EM403MP	5,8	2,0	5,9	1,0	ISO 22867
EM404MP	6,4	0,7	5,5	1,4	ISO 22867
EM406MP	5,6	1,4	4,9	1,2	ISO 22867
EM408MP	5,9	1,5	5,2	1,4	ISO 22867
EM409MP	7,5	2,9	6,8	1,4	ISO 22867
KR401MP	4,2	0,3	5,3	0,9	ISO 22867
BR400MP	9,2	0,7	3,6	1,0	ISO 22867
SW400MP	8,3	1,4	4,1	1,5	ISO 22867
UB400MP	6,5	0,8	3,3	0,4	ISO 22867
UB401MP	6,7	1,9	5,4	1,1	ISO 22867 (EN15503)

Rumorosità

	Livello di pressione sonora medio Livello di potenza sonora medio				Standard applicabili
Accessorio L	PA\ eq (dB (A))	Variazione (K) (dB (A))	LWA\ eq (dB (A))	Variazione (K) (dB (A))
EM400MP	95,0	4,4	105,5	3,3	ISO 22868
EM401MP	89,9	3,6	99,7	2,7	ISO 22868
EM407MP	89,5	1,4	104,7	2,7	ISO 22868 (ISO 11806-1)
ER400MP	97,9	4,2	106,2	4,0	ISO 22868
EY401MP	92,6	2,5	104,7	2,5	ISO 22868
EY401MP + LE400MP	90,5	2,5	107,9	2,5	ISO 22868
EY403MP	93	3	107	3	ISO 22868 (ISO 11680-1)
EY403MP + LE400MP	93	3	107	3	ISO 22868 (ISO 11680-1)
KR400MP	93,7	2,6	99,7	1,2	ISO 22868
EJ400MP	89,0	2,3	99,8	1,1	ISO 22868
EJ400MP + LE400MP	88,1	2,2	100,8	2,3	ISO 22868
EN401MP	90,7	1,6	104,3	3,8	ISO 22868
EN401MP + LE400MP	89,2	2,9	103,7	2,2	ISO 22868
EN410MP	87,8	0,8	102,9	1,6	ISO 22868
EN410MP + LE400MP	88,7	1,1	103,6	0,7	ISO 22868
EN420MP	88,7	1,0	103,8	2,0	ISO 22868
EE400MP	89,5	2,0	99,7	2,6	ISO 22868
EM403MP	89,9	0,3	104,9	0,4	ISO 22868
EM404MP	90,5	0,3	104,8	1,0	ISO 22868
EM406MP	91,1	1,2	105,0	0,5	ISO 22868
EM408MP	89,2	3,7	103,6	1,0	ISO 22868
EM409MP	89,2	3,1	103,3	1,6	ISO 22868
KR401MP	87,9	0,2	102,5	0,3	ISO 22868
BR400MP	89,9	0,9	103,2	0,6	ISO 22868
SW400MP	88,8	1,8	102,9	0,7	ISO 22868
UB400MP	93,3	0,6	105,2	0,4	ISO 22868
UB401MP	92,4	1,2	104,0	0,5	ISO 22868 (EN15503)

ACCESSORI APPROVATI

	Rechterhandgreep (achterste handvat)		Linkerhandgreep (voorsste handvat)		Toepasselijke normen
Hulpstuk	ahveq (m/s2)	Onzekerheid (K) (m/s2)	ahveq (m/s2)	Onzekerheid (K) (m/s2)
EM400MP	6,5	1,2	5,9	1,8	ISO 22867
EM401MP	5,6	2,1	4,8	1,0	ISO 22867
EM407MP	5,2	0,9	5,0	1,2	ISO 22867 (ISO 11806-1)
ER400MP	7,1	2,8	5,5	2,7	ISO 22867
EY401MP	6,5	2,0	3,8	2,0	ISO 22867
EY401MP + LE400MP	5,6	2,0	3,4	2,0	ISO 22867
EY403MP	7,1	1,5	3,8	1,5	ISO 22867 (ISO 11680-1)
EY403MP + LE400MP	9,5	1,5	4,5	1,5	ISO 22867 (ISO 11680-1)
KR400MP	5	1,1	4,4	2,3	ISO 22867
EJ400MP	7,1	1,5	4,9	1,5	ISO 22867
EJ400MP + LE400MP	6,4	0,6	4,0	0,7	ISO 22867
EN401MP	7,7	0,8	5,9	2,5	ISO 22867
EN401MP + LE400MP	9,6	2,2	7,6	2,7	ISO 22867
EN410MP	7,8	2,0	6,6	3,6	ISO 22867
EN410MP + LE400MP	10,8	1,4	9,2	2,0	ISO 22867
EN420MP	9,1	1,7	6,3	4,0	ISO 22867
EE400MP	8,6	1,7	3,5	1,6	ISO 22867
EM403MP	5,8	2,0	5,9	1,0	ISO 22867
EM404MP	6,4	0,7	5,5	1,4	ISO 22867
EM406MP	5,6	1,4	4,9	1,2	ISO 22867
EM408MP	5,9	1,5	5,2	1,4	ISO 22867
EM409MP	7,5	2,9	6,8	1,4	ISO 22867
KR401MP	4,2	0,3	5,3	0,9	ISO 22867
BR400MP	9,2	0,7	3,6	1,0	ISO 22867
SW400MP	8,3	1,4	4,1	1,5	ISO 22867
UB400MP	6,5	0,8	3,3	0,4	ISO 22867
UB401MP	6,7	1,9	5,4	1,1	ISO 22867 (EN15503)

Geluid

	Gemiddeld geluidsdrukniveau Gemiddeld geluidsvermogenniveau				Toepasselijke normen
Hulpstuk	LPAeq (dB (A))	Onzekerheid (K) (dB (A))	LWAeq (dB (A))	Onzekerheid (K) (dB (A))
EM400MP	95,0	4,4	105,5	3,3	ISO 22868
EM401MP	89,9	3,6	99,7	2,7	ISO 22868
EM407MP	89,5	1,4	104,7	2,7	ISO 22868 (ISO 11806-1)
ER400MP	97,9	4,2	106,2	4,0	ISO 22868
EY401MP	92,6	2,5	104,7	2,5	ISO 22868
EY401MP + LE400MP	90,5	2,5	107,9	2,5	ISO 22868
EY403MP	93	3	107	3	ISO 22868 (ISO 11680-1)
EY403MP + LE400MP	93	3	107	3	ISO 22868 (ISO 11680-1)
KR400MP	93,7	2,6	99,7	1,2	ISO 22868
EJ400MP	89,0	2,3	99,8	1,1	ISO 22868
EJ400MP + LE400MP	88,1	2,2	100,8	2,3	ISO 22868
EN401MP	90,7	1,6	104,3	3,8	ISO 22868
EN401MP + LE400MP	89,2	2,9	103,7	2,2	ISO 22868
EN410MP	87,8	0,8	102,9	1,6	ISO 22868
EN410MP + LE400MP	88,7	1,1	103,6	0,7	ISO 22868
EN420MP	88,7	1,0	103,8	2,0	ISO 22868
EE400MP	89,5	2,0	99,7	2,6	ISO 22868
EM403MP	89,9	0,3	104,9	0,4	ISO 22868
EM404MP	90,5	0,3	104,8	1,0	ISO 22868
EM406MP	91,1	1,2	105,0	0,5	ISO 22868
EM408MP	89,2	3,7	103,6	1,0	ISO 22868
EM409MP	89,2	3,1	103,3	1,6	ISO 22868
KR401MP	87,9	0,2	102,5	0,3	ISO 22868
BR400MP	89,9	0,9	103,2	0,6	ISO 22868
SW400MP	88,8	1,8	102,9	0,7	ISO 22868
UB400MP	93,3	0,6	105,2	0,4	ISO 22868
UB401MP	92,4	1,2	104,0	0,5	ISO 22868 (EN15503)

GOEDGEKEURDE HULPSTUKKEN

ONDERHOUDSINSTRUCTIES

	Pega direita (cabo traseiro)		Pega esquerda (cabo dianteiro)		Padrões aplicáveis
Implemento	ahveq (m/s2)	Incerteza K (m/s2)	ahveq (m/s2)	Incerteza K (m/s2)
EM400MP	6,5	1,2	5,9	1,8	ISO 22867
EM401MP	5,6	2,1	4,8	1,0	ISO 22867
EM407MP	5,2	0,9	5,0	1,2	ISO 22867 (ISO 11806-1)
ER400MP	7,1	2,8	5,5	2,7	ISO 22867
EY401MP	6,5	2,0	3,8	2,0	ISO 22867
EY401MP + LE400MP	5,6	2,0	3,4	2,0	ISO 22867
EY403MP	7,1	1,5	3,8	1,5	ISO 22867 (ISO 11680-1)
EY403MP + LE400MP	9,5	1,5	4,5	1,5	ISO 22867 (ISO 11680-1)
KR400MP	5	1,1	4,4	2,3	ISO 22867
EJ400MP	7,1	1,5	4,9	1,5	ISO 22867
EJ400MP + LE400MP	6,4	0,6	4,0	0,7	ISO 22867
EN401MP	7,7	0,8	5,9	2,5	ISO 22867
EN401MP + LE400MP	9,6	2,2	7,6	2,7	ISO 22867
EN410MP	7,8	2,0	6,6	3,6	ISO 22867
EN410MP + LE400MP	10,8	1,4	9,2	2,0	ISO 22867
EN420MP	9,1	1,7	6,3	4,0	ISO 22867
EE400MP	8,6	1,7	3,5	1,6	ISO 22867
EM403MP	5,8	2,0	5,9	1,0	ISO 22867
EM404MP	6,4	0,7	5,5	1,4	ISO 22867
EM406MP	5,6	1,4	4,9	1,2	ISO 22867
EM408MP	5,9	1,5	5,2	1,4	ISO 22867
EM409MP	7,5	2,9	6,8	1,4	ISO 22867
KR401MP	4,2	0,3	5,3	0,9	ISO 22867
BR400MP	9,2	0,7	3,6	1,0	ISO 22867
SW400MP	8,3	1,4	4,1	1,5	ISO 22867
UB400MP	6,5	0,8	3,3	0,4	ISO 22867
UB401MP	6,7	1,9	5,4	1,1	ISO 22867 (EN15503)

Ruído

	Média do nível de pressão sonora		Média do nível de potência sonora		Padrões aplicáveis
Implemento	LPA (dB (A))	Incerteza K (dB (A))	LWA (dB (A))	Incerteza K (dB (A))
EM400MP	95,0	4,4	105,5	3,3	ISO 22868
EM401MP	89,9	3,6	99,7	2,7	ISO 22868
EM407MP	89,5	1,4	104,7	2,7	ISO 22868 (ISO 11806-1)
ER400MP	97,9	4,2	106,2	4,0	ISO 22868
EY401MP	92,6	2,5	104,7	2,5	ISO 22868
EY401MP + LE400MP	90,5	2,5	107,9	2,5	ISO 22868
EY403MP	93	3	107	3	ISO 22868 (ISO 11680-1)
EY403MP + LE400MP	93	3	107	3	ISO 22868 (ISO 11680-1)
KR400MP	93,7	2,6	99,7	1,2	ISO 22868
EJ400MP	89,0	2,3	99,8	1,1	ISO 22868
EJ400MP + LE400MP	88,1	2,2	100,8	2,3	ISO 22868
EN401MP	90,7	1,6	104,3	3,8	ISO 22868
EN401MP + LE400MP	89,2	2,9	103,7	2,2	ISO 22868
EN410MP	87,8	0,8	102,9	1,6	ISO 22868
EN410MP + LE400MP	88,7	1,1	103,6	0,7	ISO 22868
EN420MP	88,7	1,0	103,8	2,0	ISO 22868
EE400MP	89,5	2,0	99,7	2,6	ISO 22868
EM403MP	89,9	0,3	104,9	0,4	ISO 22868
EM404MP	90,5	0,3	104,8	1,0	ISO 22868
EM406MP	91,1	1,2	105,0	0,5	ISO 22868
EM408MP	89,2	3,7	103,6	1,0	ISO 22868
EM409MP	89,2	3,1	103,3	1,6	ISO 22868
KR401MP	87,9	0,2	102,5	0,3	ISO 22868
BR400MP	89,9	0,9	103,2	0,6	ISO 22868
SW400MP	88,8	1,8	102,9	0,7	ISO 22868
UB400MP	93,3	0,6	105,2	0,4	ISO 22868
UB401MP	92,4	1,2	104,0	0,5	ISO 22868 (EN15503)

IMPLEMENTOS APROVADOS

	Højre håndtag (bagerste greb)		Venstre håndtag (forreste greb)		Gældende standarder
Tilbehør	ahveq (m/s2)	Usikkerhed K (m/s2)	ahveq (m/s2)	Usikkerhed K (m/s2)
EM400MP	6,5	1,2	5,9	1,8	ISO 22867
EM401MP	5,6	2,1	4,8	1,0	ISO 22867
EM407MP	5,2	0,9	5,0	1,2	ISO 22867 (ISO 11806-1)
ER400MP	7,1	2,8	5,5	2,7	ISO 22867
EY401MP	6,5	2,0	3,8	2,0	ISO 22867
EY401MP + LE400MP	5,6	2,0	3,4	2,0	ISO 22867
EY403MP	7,1	1,5	3,8	1,5	ISO 22867 (ISO 11680-1)
EY403MP + LE400MP	9,5	1,5	4,5	1,5	ISO 22867 (ISO 11680-1)
KR400MP	5	1,1	4,4	2,3	ISO 22867
EJ400MP	7,1	1,5	4,9	1,5	ISO 22867
EJ400MP + LE400MP	6,4	0,6	4,0	0,7	ISO 22867
EN401MP	7,7	0,8	5,9	2,5	ISO 22867
EN401MP + LE400MP	9,6	2,2	7,6	2,7	ISO 22867
EN410MP	7,8	2,0	6,6	3,6	ISO 22867
EN410MP + LE400MP	10,8	1,4	9,2	2,0	ISO 22867
EN420MP	9,1	1,7	6,3	4,0	ISO 22867
EE400MP	8,6	1,7	3,5	1,6	ISO 22867
EM403MP	5,8	2,0	5,9	1,0	ISO 22867
EM404MP	6,4	0,7	5,5	1,4	ISO 22867
EM406MP	5,6	1,4	4,9	1,2	ISO 22867
EM408MP	5,9	1,5	5,2	1,4	ISO 22867
EM409MP	7,5	2,9	6,8	1,4	ISO 22867
KR401MP	4,2	0,3	5,3	0,9	ISO 22867
BR400MP	9,2	0,7	3,6	1,0	ISO 22867
SW400MP	8,3	1,4	4,1	1,5	ISO 22867
UB400MP	6,5	0,8	3,3	0,4	ISO 22867
UB401MP	6,7	1,9	5,4	1,1	ISO 22867 (EN15503)

Støj

	Gennemsnitligt lydtryksniveau		Gennemsnitligt lydeffektniveau		Gældende standarder
Tilbehør	LPAeq (dB (A))	Usikkerhed K (dB (A))	LWAeq (dB (A))	Usikkerhed K (dB (A))
EM400MP	95,0	4,4	105,5	3,3	ISO 22868
EM401MP	89,9	3,6	99,7	2,7	ISO 22868
EM407MP	89,5	1,4	104,7	2,7	ISO 22868 (ISO 11806-1)
ER400MP	97,9	4,2	106,2	4,0	ISO 22868
EY401MP	92,6	2,5	104,7	2,5	ISO 22868
EY401MP + LE400MP	90,5	2,5	107,9	2,5	ISO 22868
EY403MP	93	3	107	3	ISO 22868 (ISO 11680-1)
EY403MP + LE400MP	93	3	107	3	ISO 22868 (ISO 11680-1)
KR400MP	93,7	2,6	99,7	1,2	ISO 22868
EJ400MP	89,0	2,3	99,8	1,1	ISO 22868
EJ400MP + LE400MP	88,1	2,2	100,8	2,3	ISO 22868
EN401MP	90,7	1,6	104,3	3,8	ISO 22868
EN401MP + LE400MP	89,2	2,9	103,7	2,2	ISO 22868
EN410MP	87,8	0,8	102,9	1,6	ISO 22868
EN410MP + LE400MP	88,7	1,1	103,6	0,7	ISO 22868
EN420MP	88,7	1,0	103,8	2,0	ISO 22868
EE400MP	89,5	2,0	99,7	2,6	ISO 22868
EM403MP	89,9	0,3	104,9	0,4	ISO 22868
EM404MP	90,5	0,3	104,8	1,0	ISO 22868
EM406MP	91,1	1,2	105,0	0,5	ISO 22868
EM408MP	89,2	3,7	103,6	1,0	ISO 22868
EM409MP	89,2	3,1	103,3	1,6	ISO 22868
KR401MP	87,9	0,2	102,5	0,3	ISO 22868
BR400MP	89,9	0,9	103,2	0,6	ISO 22868
SW400MP	88,8	1,8	102,9	0,7	ISO 22868
UB400MP	93,3	0,6	105,2	0,4	ISO 22868
UB401MP	92,4	1,2	104,0	0,5	ISO 22868 (EN15503)

GODKENDTE TILBEH∅R

	Δεξί χερούλι (Πίσω λαβή)		Αριστερό χερούλι (Μπροστινή λαβή)		Εφαρμοστέα πρότυπα
Προσάρτημα	ahveq (m/s2)	Αβεβαιότητα K (m/s2)	ahveq (m/s2)	Αβεβαιότητα K (m/s2)
EM400MP	6,5	1,2	5,9	1,8	ISO 22867
EM401MP	5,6	2,1	4,8	1,0	ISO 22867
EM407MP	5,2	0,9	5,0	1,2	ISO 22867 (ISO 11806-1)
ER400MP	7,1	2,8	5,5	2,7	ISO 22867
EY401MP	6,5	2,0	3,8	2,0	ISO 22867
EY401MP + LE400MP	5,6	2,0	3,4	2,0	ISO 22867
EY403MP	7,1	1,5	3,8	1,5	ISO 22867 (ISO 11680-1)
EY403MP + LE400MP	9,5	1,5	4,5	1,5	ISO 22867 (ISO 11680-1)
KR400MP	5	1,1	4,4	2,3	ISO 22867
EJ400MP	7,1	1,5	4,9	1,5	ISO 22867
EJ400MP + LE400MP	6,4	0,6	4,0	0,7	ISO 22867
EN401MP	7,7	0,8	5,9	2,5	ISO 22867
EN401MP + LE400MP	9,6	2,2	7,6	2,7	ISO 22867
EN410MP	7,8	2,0	6,6	3,6	ISO 22867
EN410MP + LE400MP	10,8	1,4	9,2	2,0	ISO 22867
EN420MP	9,1	1,7	6,3	4,0	ISO 22867
EE400MP	8,6	1,7	3,5	1,6	ISO 22867
EM403MP	5,8	2,0	5,9	1,0	ISO 22867
EM404MP	6,4	0,7	5,5	1,4	ISO 22867
EM406MP	5,6	1,4	4,9	1,2	ISO 22867
EM408MP	5,9	1,5	5,2	1,4	ISO 22867
EM409MP	7,5	2,9	6,8	1,4	ISO 22867
KR401MP	4,2	0,3	5,3	0,9	ISO 22867
BR400MP	9,2	0,7	3,6	1,0	ISO 22867
SW400MP	8,3	1,4	4,1	1,5	ISO 22867
UB400MP	6,5	0,8	3,3	0,4	ISO 22867
UB401MP	6,7	1,9	5,4	1,1	ISO 22867 (EN15503)

Θόρυβος

	Μέσο επίπεδο ηχητικής πίεσης		Μέσο επίπεδο ηχητικής ισχύος		Εφαρμοστέα πρότυπα
Προσάρτημα	LPλeq (dB (A))	Αβεβαιότητα K (dB (A))	LWλeq (dB (A))	Αβεβαιότητα K (dB (A))
EM400MP	95,0	4,4	105,5	3,3	ISO 22868
EM401MP	89,9	3,6	99,7	2,7	ISO 22868
EM407MP	89,5	1,4	104,7	2,7	ISO 22868 (ISO 11806-1)
ER400MP	97,9	4,2	106,2	4,0	ISO 22868
EY401MP	92,6	2,5	104,7	2,5	ISO 22868
EY401MP + LE400MP	90,5	2,5	107,9	2,5	ISO 22868
EY403MP	93	3	107	3	ISO 22868 (ISO 11680-1)
EY403MP + LE400MP	93	3	107	3	ISO 22868 (ISO 11680-1)
KR400MP	93,7	2,6	99,7	1,2	ISO 22868
EJ400MP	89,0	2,3	99,8	1,1	ISO 22868
EJ400MP + LE400MP	88,1	2,2	100,8	2,3	ISO 22868
EN401MP	90,7	1,6	104,3	3,8	ISO 22868
EN401MP + LE400MP	89,2	2,9	103,7	2,2	ISO 22868
EN410MP	87,8	0,8	102,9	1,6	ISO 22868
EN410MP + LE400MP	88,7	1,1	103,6	0,7	ISO 22868
EN420MP	88,7	1,0	103,8	2,0	ISO 22868
EE400MP	89,5	2,0	99,7	2,6	ISO 22868
EM403MP	89,9	0,3	104,9	0,4	ISO 22868
EM404MP	90,5	0,3	104,8	1,0	ISO 22868
EM406MP	91,1	1,2	105,0	0,5	ISO 22868
EM408MP	89,2	3,7	103,6	1,0	ISO 22868
EM409MP	89,2	3,1	103,3	1,6	ISO 22868
KR401MP	87,9	0,2	102,5	0,3	ISO 22868
BR400MP	89,9	0,9	103,2	0,6	ISO 22868
SW400MP	88,8	1,8	102,9	0,7	ISO 22868
UB400MP	93,3	0,6	105,2	0,4	ISO 22868
UB401MP	92,4	1,2	104,0	0,5	ISO 22868 (EN15503)

	Sağ sap (Arka kavrama)		Sol sap (Ön kavrama)		İlgili standartlar
Ataşman	ahv\ es (m/sn2)	Belirsizlik (K) (m/sn2)	ahv\ es (m/sn2)	Belirsizlik (K) (m/sn2)
EM400MP	6,5	1,2	5,9	1,8	ISO 22867
EM401MP	5,6	2,1	4,8	1,0	ISO 22867
EM407MP	5,2	0,9	5,0	1,2	ISO 22867 (ISO 11806-1)
ER400MP	7,1	2,8	5,5	2,7	ISO 22867
EY401MP	6,5	2,0	3,8	2,0	ISO 22867
EY401MP + LE400MP	5,6	2,0	3,4	2,0	ISO 22867
EY403MP	7,1	1,5	3,8	1,5	ISO 22867 (ISO 11680-1)
EY403MP + LE400MP	9,5	1,5	4,5	1,5	ISO 22867 (ISO 11680-1)
KR400MP	5	1,1	4,4	2,3	ISO 22867
EJ400MP	7,1	1,5	4,9	1,5	ISO 22867
EJ400MP + LE400MP	6,4	0,6	4,0	0,7	ISO 22867
EN401MP	7,7	0,8	5,9	2,5	ISO 22867
EN401MP + LE400MP	9,6	2,2	7,6	2,7	ISO 22867
EN410MP	7,8	2,0	6,6	3,6	ISO 22867
EN410MP + LE400MP	10,8	1,4	9,2	2,0	ISO 22867
EN420MP	9,1	1,7	6,3	4,0	ISO 22867
EE400MP	8,6	1,7	3,5	1,6	ISO 22867
EM403MP	5,8	2,0	5,9	1,0	ISO 22867
EM404MP	6,4	0,7	5,5	1,4	ISO 22867
EM406MP	5,6	1,4	4,9	1,2	ISO 22867
EM408MP	5,9	1,5	5,2	1,4	ISO 22867
EM409MP	7,5	2,9	6,8	1,4	ISO 22867
KR401MP	4,2	0,3	5,3	0,9	ISO 22867
BR400MP	9,2	0,7	3,6	1,0	ISO 22867
SW400MP	8,3	1,4	4,1	1,5	ISO 22867
UB400MP	6,5	0,8	3,3	0,4	ISO 22867
UB401MP	6,7	1,9	5,4	1,1	ISO 22867 (EN15503)

Gürültü

	Ortalama ses basinci seviyesi		Ortalama ses gücü seviyesi		İlgili standartlar
Ataşman	LPA\ eg (dB (A))	Belirsizlik (K) (dB (A))	LWA\ eg (dB (A))	Belirsizlik (K) (dB (A))
EM400MP	95,0	4,4	105,5	3,3	ISO 22868
EM401MP	89,9	3,6	99,7	2,7	ISO 22868
EM407MP	89,5	1,4	104,7	2,7	ISO 22868 (ISO 11806-1)
ER400MP	97,9	4,2	106,2	4,0	ISO 22868
EY401MP	92,6	2,5	104,7	2,5	ISO 22868
EY401MP + LE400MP	90,5	2,5	107,9	2,5	ISO 22868
EY403MP	93	3	107	3	ISO 22868 (ISO 11680-1)
EY403MP + LE400MP	93	3	107	3	ISO 22868 (ISO 11680-1)
KR400MP	93,7	2,6	99,7	1,2	ISO 22868
EJ400MP	89,0	2,3	99,8	1,1	ISO 22868
EJ400MP + LE400MP	88,1	2,2	100,8	2,3	ISO 22868
EN401MP	90,7	1,6	104,3	3,8	ISO 22868
EN401MP + LE400MP	89,2	2,9	103,7	2,2	ISO 22868
EN410MP	87,8	0,8	102,9	1,6	ISO 22868
EN410MP + LE400MP	88,7	1,1	103,6	0,7	ISO 22868
EN420MP	88,7	1,0	103,8	2,0	ISO 22868
EE400MP	89,5	2,0	99,7	2,6	ISO 22868
EM403MP	89,9	0,3	104,9	0,4	ISO 22868
EM404MP	90,5	0,3	104,8	1,0	ISO 22868
EM406MP	91,1	1,2	105,0	0,5	ISO 22868
EM408MP	89,2	3,7	103,6	1,0	ISO 22868
EM409MP	89,2	3,1	103,3	1,6	ISO 22868
KR401MP	87,9	0,2	102,5	0,3	ISO 22868
BR400MP	89,9	0,9	103,2	0,6	ISO 22868
SW400MP	88,8	1,8	102,9	0,7	ISO 22868
UB400MP	93,3	0,6	105,2	0,4	ISO 22868
UB401MP	92,4	1,2	104,0	0,5	ISO 22868 (EN15503)

ONAYLANAN ATAŞMANLAR
