Methone 152.927 - Machine à effet BeamZ - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à effet (machine à fumée)
Marque	BeamZ
Modèle	Methone 152.927
Dimensions (L × P × H)	Environ 350 × 250 × 200 mm
Poids	Environ 3,5 kg
Alimentation	220-240 V ~ 50/60 Hz
Puissance	300 W
Consommation de fluide	Environ 50 ml/min
Capacité du réservoir	0,5 L
Durée de préchauffage	Environ 3 minutes
Fonctions principales	Production de fumée, télécommande filaire, contrôle manuel du débit
Sécurité	Protection thermique, arrêt automatique en cas de surchauffe
Entretien et nettoyage	Nettoyer régulièrement le réservoir et le circuit avec un liquide de nettoyage adapté
Pièces détachées et réparabilité	Éléments chauffants, pompe et fusibles disponibles ; réparation conseillée par un professionnel
Accessoires inclus	Télécommande, entonnoir, câble d'alimentation
Type de fluide recommandé	Liquide pour machine à fumée à base d'eau ou de glycol

FOIRE AUX QUESTIONS - Methone 152.927 BeamZ

Quel type de liquide utiliser avec la BeamZ Methone 152.927 ?

Utilisez exclusivement un liquide pour machine à fumée à base d'eau ou de glycol. N'utilisez jamais d'eau pure, d'huile ou de liquide inflammable.

Combien de temps faut-il pour que l'appareil chauffe ?

Le temps de préchauffage est d'environ 3 minutes. L'appareil est prêt lorsque la LED de chauffe s'éteint.

Comment nettoyer la machine après utilisation ?

Videz le réservoir restant, puis faites fonctionner la machine avec un liquide de nettoyage spécifique pendant quelques minutes. Rincez ensuite à l'eau déminéralisée.

La machine ne produit pas de fumée, que faire ?

Vérifiez que l'appareil est bien chauffé, que le réservoir contient suffisamment de liquide, et que la pompe fonctionne. Si le problème persiste, contactez un service technique.

Puis-je utiliser une rallonge électrique ?

Oui, mais utilisez une rallonge de section suffisante (3×1,5 mm² minimum) et déroulée complètement. Ne dépassez pas 10 mètres.

Y a-t-il un risque de brûlure ?

Oui, la buse de sortie devient très chaude (jusqu'à 300°C). Évitez tout contact et placez la machine hors de portée des enfants.

Comment fonctionne la télécommande ?

La télécommande filaire permet de déclencher la fumée à distance. Branchez-la sur la prise prévue. Un appui continu produit un jet continu.

Quelle est la durée de vie de l'élément chauffant ?

Avec un entretien régulier, l'élément chauffant dure environ 500 heures d'utilisation. Remplacez-le dès que la production de fumée diminue.

L'appareil s'arrête tout seul, est-ce normal ?

Oui, le dispositif de sécurité thermique coupe l'alimentation si la température interne est trop élevée. Laissez refroidir 15 minutes avant de redémarrer.

Puis-je utiliser la machine en extérieur ?

Oui, mais évitez le vent fort qui disperse la fumée, et protégez l'appareil de la pluie. Ne l'utilisez pas par temps humide.

MODE D'EMPLOI Methone 152.927 BeamZ

Notice d'utilisation

V1.2

Attention! L'utilisation en France est autorisée à l'utilisateur professionnel et non le consommateur. Consultez decret: www.legifrance.gouv.fr

NEDERLANDS

Cette notice contient des informations importantes sur le fonctionnement de l'appareil et la sécurité des lasers. Veuillez lire la notice avec attention avant toute utilisation pour éviter des blessures des yeux et de contrevenir à la loi. Conservez cette notice pour pouvoir vous y reporter ultérieurement.

Note ! L'utilisation en France n'est autorisée que pour des professionnels, pas pour des utilisateurs finaux. Voir règlementation : www.legifrance.gouv.fr

AVERTISSEMENT

Les lasers peuvent être dangereux et imposent des conditions de sécurité particulières. Des troubles de la vision et une cécité sont possibles si les lasers ne sont pas correctement utilisés. Respectez les consignes de sécurité et les avertissements de cette notice. Lisez avec attention les instructions d'utilisation avant toute utilisation.

Attention!

Information importante pour des situations spécifiques.

Important!

Information importante pour protéger le personnel de tout incident ou blessure.

Attention!

Interdire une mauvaise opération pour prévenir tout dommage résultant d'une mauvaise utilisation.

Laser!

Etiquette de sécurité LASER.

Recyclage

Afin de préserver l'environnement, recyclez l'emballage

Intérieur

Utilisation seulement en intérieur, IP20. Utilisation en lieu sec seulement. Eloignez l'appareil de l'eau et de l'humidité, de la chaleur excessive, de la poussière. Ne pas mettre en contact avec de l'eau ou d'autre fluide, ou d'objets métalliques.

Recyclage

Lorsque l'appareil est définitivement retiré du circuit de distribution, vous devez le déposer dans une usine de recyclage adaptée.

Emplacement

L'appareil doit être installé dans un endroit bien ventilé, à au moins 50 cm de toute surface. S'assurer qu'aucune ouïe de ventilation n'est obstruée.

SECURITE DES LASERS

Le risque de blessures par laser existe avec ce produit. Lisez les instructions avec attention, y compris les points relatifs à l'installation, à l'utilisation en toute sécurité et à l'entretien.

Attention

• Evitez tout contact direct des yeux avec le rayon laser. N'exposez jamais volontairement vos yeux à la lumière directe des rayons.
• Le laser peut créer des dommages de la vision ou une cécité si vous regardez directement le rayon laser.
• Il est illégal et dangereux d'utiliser le laser dans des zones où le public ou d'autres personnes peuvent être touchées par des faisceaux laser directs ou être touchés par des réflexions sur leurs yeux.
• Il est interdit de projeter un faisceau laser vers un avion.
• N'ouvrez pas le boîtier et ne tentez pas de réparer vous-même l'appareil. Contactez votre revendeur.
• Toute utilisation des réglages autre que celle spécifiée dans la notice peut engendrer une exposition dangereuse aux rayons lasers.

AVERTISSEMENT SECURITE BOITIER

Cet appareil contient un système laser très puissant. N'ouvrez pas le boîtier, il y danger d'exposition à des niveaux dangereux de rayonnement laser. Les niveaux de rayonnement laser lorsque l'appareil est ouvert peuvent causer une cécité, des brûlures de la peau et des incendies.

SECURITE LASER ET INSTRUCTIONS UTILISATION

LISEZ IMPERATIVEMENT LES AVERTISSEMENTS SUIVANTS SUR LA SECURITE DES LASERS

La lumière des lasers est différente de toute autre source de lumière qui vous est familière. La lumière générée par cet appareil peut causer des dommages oculaires si l'appareil n'est pas correctement installé et utilisé. La lumière d'un laser est des milliers de fois plus concentrée que la lumière produite par toute autre source. Cette concentration de puissance peut causer e manière instantanée des blessures des yeux en brûlant la rétine. Si vous ne pouvez pas sentir la "chaleur" d'un faisceau laser, il peut cependant causer des blessures ou aveugler le public. Même de petites qualités de lumière laser sont potentiellement dangereuses à de grandes distances. Les blessures causées par des lasers peuvent survenir plus vite qu'un simple clignement des yeux.

Il est faux de croire que parce que des jeux de lumière laser d'animation divisent

le faisceau laser en des centaines de rayons ou parce que le rayon laser est émis à de grande vitesse, un rayon individuel n'est pas dangereux pour les yeux. Cet appareil produit des douzaines de milliwatts de puissances (laser de clase 3B).

Bon nombre de chaque faisceau est dangereux pour les yeux.

Il est faux de croire que parce que le faisceau bouge, il n'y a pas de danger. De même il est faux de croire que les faisceaux bougent tout le temps. Etant donnée que les blessures oculaires sont immédiates, il est primordial d'éviter une éventuelle exposition directe. Dans les réglementations en vigueur sur l'utilisation des lasers, il est interdit de diriger les lasers de classe 3B dans des zones où des personnes peuvent être exposées. Cela est vrai même si le faisceau est dirigé sous les visages des personnes, par exemple sur une piste de danse.

- Ne faites pas fonctionner le laser sans avoir lu les conseils d'utilisation de la présente notice.

- Installez et utilisez le laser de telle sorte que le faisceau laser soit toujours à 3 mètres au-dessus du sol. Voir les points suivants dans la notice.

- Une fois l'appareil installé et avant toute utilisation en public, il faut tester l'appareil pour s'assurer de son bon fonctionnement. Ne l'utilisez pas en cas de problème. Ne l'utilisez pas si un seul ou deux rayons sont émis au lieu de centaines, cela indique un dommage sur l'optique de diffraction et pourrait engendrer une émission de niveaux de laser élevés.

- Ne pointez pas de faisceau laser vers les hommes ou animaux.

- Ne regardez pas dans l'ouverture du laser ou directement les rayons.

- Ne pointez pas les faisceaux laser dans des zones où des personnes peuvent être exposées.

- Ne pointez pas les faisceaux laser vers des surfaces réfléchissantes telles que fenêtres, miroirs, pièces métalliques. Même des réflexions de faisceau laser sont dangereuses.

- Ne pointez pas de faisceau laser vers un avion, c'est illégal et passible de sanctions.

- Ne pointez pas un faisceau laser vers le ciel.

• N'exposez pas l'ouverture du laser à des produits chimiques de nettoyage.

- N'utilisez pas l'appareil si l'appareil n'émet qu'un seul faisceau ou deux rayons.

- N'utilisez pas le laser si le boîtier est endommagé ou ouvert ou si l'optique semble endommagée.

- N'ouvrez jamais le boîtier. Les niveaux élevés de puissance de laser dans le boîtier peuvent engendrer des feux, brûler la peau et causer des dommages oculaires

- Ne laissez pas l'appareil fonctionner sans surveillance.

- Le fonctionnement d'un laser de classe 3B n'est permis que si une personne dédiée, et ayant des connaissances techniques, est présente pendant le show et peut le surveiller.

• La législation sur l'utilisation de lasers de loisirs varie selon les pays. L'utilisateur est responsable vis à vis des réglementations en vigueur dans le pays d'utilisation.
  • Utilisez toujours des élingues adaptées lorsque l'appareil est suspendu.
  •

ETIQUETTES INFORMATION SECURITE LASER

AVERTISSEMENT EXPOSITION FAISCEAUX LASER
EVITER TOUTE EXPOSITION DIRECTE DES YEUX

INSTRUCTIONS DE SECURITE

Toute personne impliquée dans l'installation et la maintenance de cet appareil doit :

- Etre qualifiée

- Suivre les instructions de cette notice

ATTENTION ! Faites attention lors des manipulations. Vous pouvez subir une décharge électrique si vous touchez les câbles porteurs de tension !

Cet appareil a quitté les entrepôts en parfait état. Pour le conserver ainsi et garantir un bon fonctionnement, il est impératif de suivre les instructions de la présente notice.

Important!

Le fabricant ne saurait être tenu responsable en cas de dommages causés par le non respect des instructions de cette notice ou par la modification non autorisée de l'appareil.

- Notez que tout dommage causé par des modifications apportées sur l'appareil ne peut être couvert par la garantie.

- Le cordon d'alimentation ne doit jamais être en contact avec d'autres câbles. Manipulez toujours le cordon d'alimentation et les branchements secteur avec précaution.

- Assurez-vous que la tension d'alimentation disponible n'est pas supérieure à celle spécifiée sur la face arrière de l'appareil.

- Branchez toujours le cordon secteur en dernier. Vérifiez bien que l'interrupteur secteur est bien sur Arrêt avant de relier l'appareil au secteur. La prise secteur doit être accessible une fois l'appareil installé.

- Assurez-vous que le cordon secteur n'est pas en contact avec des arêtes vives. Vérifiez régulièrement le cordon secteur.

- Débranchez l'appareil du secteur s'il n'est pas utilisé et avant de le nettoyer. NE tirez jamais sur le cordon secteur, tenez-le toujours par la prise.

- Il est impératif de relier le conducteur jaune / vert à la terre.

- Seul un personnel qualifié peut effectuer les branchements électriques, réparations et entretien.

- N'allumez pas et n'éteignez pas l'appareil à brefs intervalles, cela peut réduire la durée de vie de la diode laser.

- Remplacez tout fusible fondu par un fusible de même type et même puissance.

- Si l'appareil a été soumis à des fluctuations importantes de températures, ne

l'allumez pas immédiatement. De la condensation peut se créer et endommager l'appareil. Laissez votre appareil éteint le temps qu'il atteigne la température de la pièce.

• Ne secouez pas l'appareil. Lors de l'installation et de l'utilisation, évitez de forcer.
• Lors du choix du lieu d'installation, assurez-vous que l'appareil n'est pas exposé à une chaleur, humidité, poussières extrêmes. Aucun câble ne doit se trouver à proximité. Vous mettriez votre sécurité et celle des autres en danger.
• La distance minimale entre l'appareil et les murs environnants doit être de 50 cm au moins.
• Fixez toujours l'appareil avec une élingue de sécurité.
• La température ambiante doit être entre 10°C et 40°C.
• Utilisez l'emballage d'origine pour transporter l'appareil.
• Toute modification non autorisée sur l'appareil est interdite pour des raisons évidentes de sécurité.

ATTENTION ! N'utilisez l'appareil qu'une fois familiarisé avec son fonctionnement. N'autorisez pas l'utilisation par des personnes non qualifiées. La majorité des dommages est causée par une utilisation non professionnelle.

ATTENTION ! Si l'appareil est utilisé d'une autre manière que celle décrite dans la notice, le produit pourrait être endommagé, la garantie devient caduque.

AVANT LE FONCTIONNEMENT

Instructions de déballage

Attention!

A réception de l'appareil, ouvrez avec précaution le carton, vérifiez le contenu pour vous assurer que tous les composants sont bien là et qu'ils sont en bon état. Emettez des réserves auprès du transporteur immédiatement si l'appareil présente des dommages ou si le carton présente des chocs. Conservez le carton et tous les matériaux d'emballage. Si l'appareil doit être retourné au fabricant, il est impératif de le faire dans le carton d'origine avec tous les composants.

Utilisation laser

Cet appareil est prévu pour être suspendu. Pour des raisons évidentes de sécurité, il faut utiliser, pour un montage correct, une élingue de sécurité et un crochet.

N'hésitez pas à contacter votre revendeur pour acquérir les différents accessoires de montage indispensables.

La législation internationale en matière de lasers, exige que les lasers soient utilisés avec une distance minimale de 3 mètres entre le sol et le faisceau laser le plus bas. Voir dessin ci-dessous. De plus, une séparation horizontale de 2,5 m est nécessaire entre le faisceau laser et le public ou tout autre espace public.

ATTENTION : Une utilisation des commandes, réglages ou une gestion des procédures autres que celles décrites ici peuvent engendrer une exposition dangereuse aux rayons.

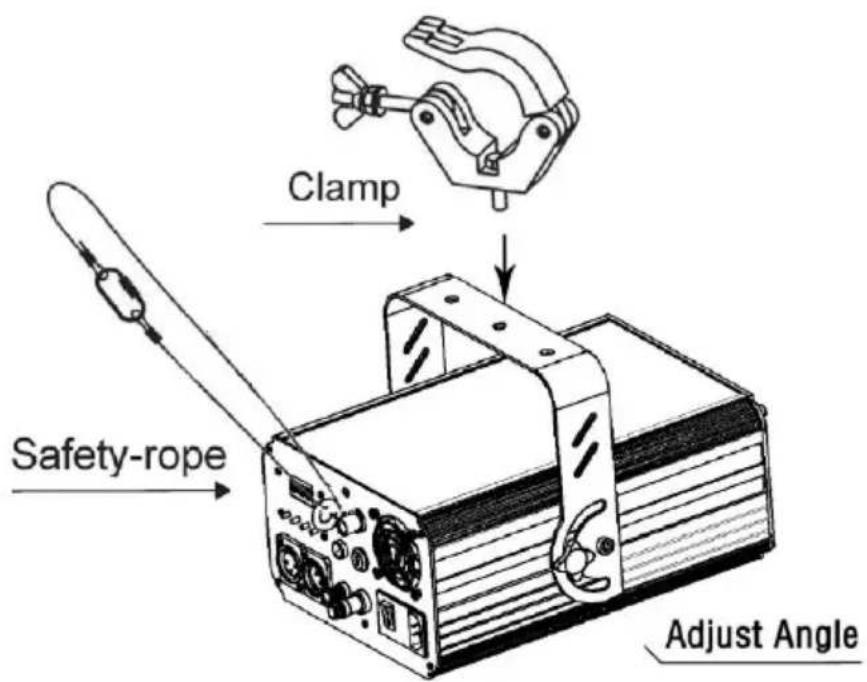

Installation de l'appareil

ATTENTION : Lors de l'installation, tenez compte des normes nationales respectives ! Seuls des revendeurs et installateurs habilités peuvent procéder à l'installation.

L'installation de l'appareil doit être pensée et réalisée de telle sorte que le support de fixation puisse supporter 10 fois le poids de l'appareil pendant une heure sans aucune déformation.

L'installation doit toujours être assurée par un second système de fixation, par exemple un filet ou

une élingue. Ce second système doit être conçu de telle sorte que aucun élément de l'installation ne puisse tomber si la fixation principale venait à rompre.

• Assurez-vous que la zone sous l'emplacement de montage ne puisse pas accueillir de public pendant le montage, le démontage et l'utilisation.
• Le responsable du fonctionnement doit faire approuver par un expert les conditions d'installation et d'utilisation de l'appareil avant la première mise en service et après tout changement.
• Le responsable du fonctionnement doit faire approuver par un expert les conditions d'installation et d'utilisation de l'appareil, une fois par an.
  L'appareil doit être installé de telle sorte que personne ne puisse l'atteindre, passer dessous ou être assis.

ATTENTION : Lorsque vous installez l'appareil, assurez-vous qu'il n'y a aucun matériau fortement inflammable (décorations par exemple) à 5 mètres au moins de l'appareil.

- Cet appareil a quitté les entrepôts en parfait état. Pour le conserver ainsi et garantir un bon fonctionnement, il est impératif de suivre les instructions de la présente notice.

- Le fabricant ne saurait être tenu responsable en cas de dommages causés par le non respect des instructions de cette notice ou par la modification non autorisée de l'appareil.

CONTROLE ET UTILISATION

• Des pauses régulières pendant le fonctionnement sont essentielles pour optimiser la durée de vie de l'appareil, il n'est pas conçu pour une utilisation continue.
• N'allumez pas et n'éteignez pas l'appareil à de brefs intervalles.
• Débranchez toujours l'appareil en cas de non utilisation prolongée, avant de remplacer la lampe ou procéder à un entretien.
• En cas de problèmes pendant le fonctionnement, éteignez l'appareil et contactez votre revendeur.

Attention

le rayonnement laser est émis par l'ouverture 5 secondes après la mise sous tension de l'appareil.

MAINTENANCE

• Pendant la maintenance de l'appareil, la zone située sous celui-ci doit être dégagée de toute personne étrangère à cette maintenance.
• Éteignez l'appareil, débranchez le câble d'alimentation et attendez le refroidissement de l'appareil.
• Les boîtiers, fixations et points de fixation (plafond, armature, suspensions) ne doivent pas être déformés
• Les cordons d'alimentation doivent être intacts et seront obligatoirement remplacés si le moindre problème est détecté.
• Pour protéger l'appareil de l'a chaleur, les ventilateurs et ouïes de ventilation doivent être nettoyés tous les mois.
• Le nettoyage intérieur et extérieur des verres optiques et miroirs doit être réalisé fréquemment afin d'optimiser le rendement de l'appareil. La fréquence de nettoyage dépend de l'environnement d'utilisation de l'appareil : l'humidité ou la poussière ambiante accélère le dépôt de salissure sur les optiques
  4) Nettoyez à l'aide d'un chiffon doux et de produits pour les vitres.
  5) Séchez précautionneusement toutes les parties.
  6) Nettoyez le verre de l'ouverture tous les 30 jours au moins.
  7) Nettoyez l'intérieur de l'appareil une fois par an avec un aspirateur ou compresseur.

ATTENTION: Nous recommandons que le nettoyage soit effectué par un techicien qualifié.

Tout droit de modification réservé sans notification préalable.

Disponibilités des composants selon les pays. Contactez votre revendeur.

Attention! L'utilisation en France est autorisée à l'utilisateur professionnel et non le consommateur. Consultez décret: www.legifrance.gouv.fr

Caractérisques techniques

Alimentation: 220\~240 V\~/ 50 Hz / 30 VA

Température fonc. 10° \~ 35°

Durée chauffe : <15 min

Modulation: TTL

	MODE	CODE BINAIRE
1	DMX	1-9 réglage adresse10 OFF
2	mode gestion audio, mode master	1-10 OFF
3	Auto play mode, master mode	1-9 OFF10 ON
4	Dot test pattern	1, 3, 10 ON2, 4, 5, 6, 7, 8, 9 OFF

REGLAGE DMX

Canal	Valeur	Description
CH1	0~63	Pas de lumière
	64~127	Auto-play
	128~191	Sound Mode
	192~255	Mode modèles (CH2)
CH2	0~255	Sélection modèles
CH3	0~63	Choix taille modèle
	64~127	De petit à grand
	128~191	De grand à petit
	192~255	Grand - Petit- Grand
CH4	0~127	Choix angle rotation
	128~191	Rotation auto vers droite
	192~255	Rotation auto vers gauche
CH5	0~127	Choix position horizontale
	128~255	Taux vitesse mouvement horizontal
CH6	0~127	Choix position verticale
	128~255	Taux vitesse mouvement vertical
CH7	0~127	Choix position défilement horizontal
	128~255	Taux vitesse défilement horizontal
CH8	0~127	Choix position défilement vertical
	128~255	Taux vitesse défilement vertical
